Осциллятор для сварки алюминия

Осциллятор, который используется при сварке, служит для стабилизации и возбуждения электрической дуги. Он может работать с заводскими источниками тока, которые работают на различных видах тока. Это могут быть осциллятор на переменном или на постоянном токе. Осциллятор для сварки алюминия является генератором затухающих колебаний. В его составе имеется повышающий трансформатор, который работает на низких частотах. Его вторичное напряжение может достигать, примерно, 2-3 кВ. Также в составе имеется колебательный контур, составленный из обмотки связи, индуктивности, емкости и конденсатора блокировки. Все обмотки осциллятора образуют трансформатор, который может действовать на высоких частотах.

Осциллятор для сварки алюминия своими руками

Таким образом, осциллятор сварочный для сварки алюминия помогает преобразовать стандартный ток, частота которого составляет 55 Гц, в высокочастотный, частота которого может быть 1-1,5 тысяч Гц. Благодаря этому улучшается поджог электрода, а также другие важные факторы. Аппарат достаточно быстро реагирует на импульсы, так как они доходят до него за десятки микросекунд. Данное устройство подключается параллельно или последовательно в цепь трансформатора, что создает свои условия для работы оборудования.

Роль осциллятора при сварке алюминия

Сварка алюминия является очень сложным процессом, так как свойства сваривания данного металла находятся далеко не на самом высоком уровне. Благодаря воздействию этого устройства на сварочный аппарат, удается поддерживать параметры сварочной дуги в заданном положении, которое может отличаться от стандартного, в течении длительного периода времени. При работе с данным видом металла стабильность параметров имеет большое значение, так как любое отклонение может привести к браку. Для таких условий может подойти даже самодельный осциллятор для сварки алюминия, если его правильно подготовить.

Стоит отметить, что сварка электродами с покрытием существенно уступает тем же результатам, которые получаются благодаря аргонно-дуговой сварке, поэтому осциллятор является вполне востребованным дополнительным устройством. Ток устройства не представляет опасности для мастера, если соблюдать технику безопасности. Но при ошибках можно получить большой разряд тока.

Схема работы

Схема осциллятора для сварки алюминия, включенного параллельно

Схема осциллятора для сварки алюминия

Схема осциллятора, включенного последовательно

Схема осциллятора для сварки алюминия, включенного последовательно

Вторичное напряжение в повышающем трансформаторе во время полупериода конденсатор заряжался, до тех пор, пока не возникнет пробой разрядника. После этого колебательный контур получается в состоянии короткого замыкания, что и помогает создавать затухающие колебания, у которых имеется резонансная чистота такие колебания, через конденсатор и обмотку прикладываются к дуговому промежутку. Блокировочный конденсатор помогает предотвратить шунтирование другого  промежутка с источником напряжения при помощи своей обмотки. Дроссель, который включен в сварочную цепь, защищает от пробоя изоляцию обмотки. Мощность такого аппарата может составлять около 250-250 Вт. Длительность импульсов не превышает десятков микросекунд.

Осциллятор для сварки своими руками

Стоит отметить, что приборы последовательного включения на практике оказываются более действенными, так как для них не требуется установка специального источника защиты в общей цепи. Во время работы осциллятора разрядник слегка потрескивает. Искровой зазор устанавливается при помощи регулировочного винта, но данная процедура возможна только если устройство отключено от сети.

Виды

Существует два основных вида осциллятора, которые применяются в сварочном деле. Они серьезно отличаются, как по методу подключения, так и по типу работы, поэтому, нужно точно определиться с правильным выбором. Это может быть:

• Импульсный – данная разновидность используется для аппаратов, которые работают на переменном токе. Импульсный осциллятор подключается параллельно к основному сварочному аппарату.
• Непрерывный — данная разновидность используется для аппаратов, которые работают на постоянном токе. Непрерывный осциллятор подключается последователь к основному сварочному аппарату.

Также стоит выделить основные модели данного оборудования, которые производятся для сварки и являются часто используемыми в промышленности.

Осциллятор для сварки алюминия своими руками

Схема осциллятора для сварки алюминия своими руками должна максимально соответствовать заводской модели. Разработка разрядника считается одним из самых сложных моментов, так как именно в нем и проходит электрическая искра. Также требуется подобрать блокировочный конденсатор вместе с колебательным контуром. Существует множество схем создания и основа успеха состоит в том, чтобы правильно подобрать компоненты. Таким образом, в итоге можно получить все те же импульсные или непрерывные осцилляторы. При выборе второго варианта в схеме еще должна присутствовать защита от высокого напряжения. Импульсный легче в изготовлении и более эффективный в работе, благодаря своей простоте.

Естественно, что техника безопасности в данном вопросу должна стоят на первом месте, так как при неправильном подключении схемы или некорректном выборе элементов все может испортиться и стать опасным для жизни и здоровья человека. Изготовлением данных вещей должен заниматься только специалист с большим опытом.

Условия эксплуатации и меры предосторожности

• Перед тем как запустить устройство в эксплуатацию его необходимо зарегистрировать и пройти инспектирование электросвязи;
• Разрешается применять осциллограф, как в открытых, так и в закрытых помещениях;
• Нельзя использовать технику на открытой территории при осадках;
• Рабочая температура техники лежит в пределах от -10 до +40 градусов Цельсия;
• Влажность воздуха должна быт не более 98%;
• Запрещается применение в запыленных помещениях, а также в комнатах с едкими газами или парами;
• Также запрещается работа без заземления;
• Перед использованием всегда нужно контролировать правильность присоединения к аппарату;
• Работа должна проводиться только в специальном кожухе, который снимается только при отключенном от питания аппарате.

svarkaipayka.ru

Осциллятор для сварки алюминия делаем сами

Наверное у каждого хорошего хозяина в гараже надежно лежит свой сварочный агрегат. Это конечно же прекрасно, но возможности такого устройства несколько функционально ограничены. Так для выполнения сваривания обычного металла сварочный аппарат подойдет, но для того чтобы выполнять работы с алюминием или нержавеющей сталью, стоит создать определенные условия. Именно для этого необходимо обзавестись осциллятором. Последний можно купить в любом строительном магазине или же выполнить своими руками.

Наверное у каждого хорошего хозяина в гараже надежно лежит свой сварочный агрегат. Это конечно же прекрасно, но возможности такого устройства несколько функционально ограничены. Так для выполнения сваривания обычного металла сварочный аппарат подойдет, но для того чтобы выполнять работы с алюминием или нержавеющей сталью, стоит создать определенные условия. Именно для этого необходимо обзавестись осциллятором. Последний можно купить в любом строительном магазине или же выполнить своими руками.

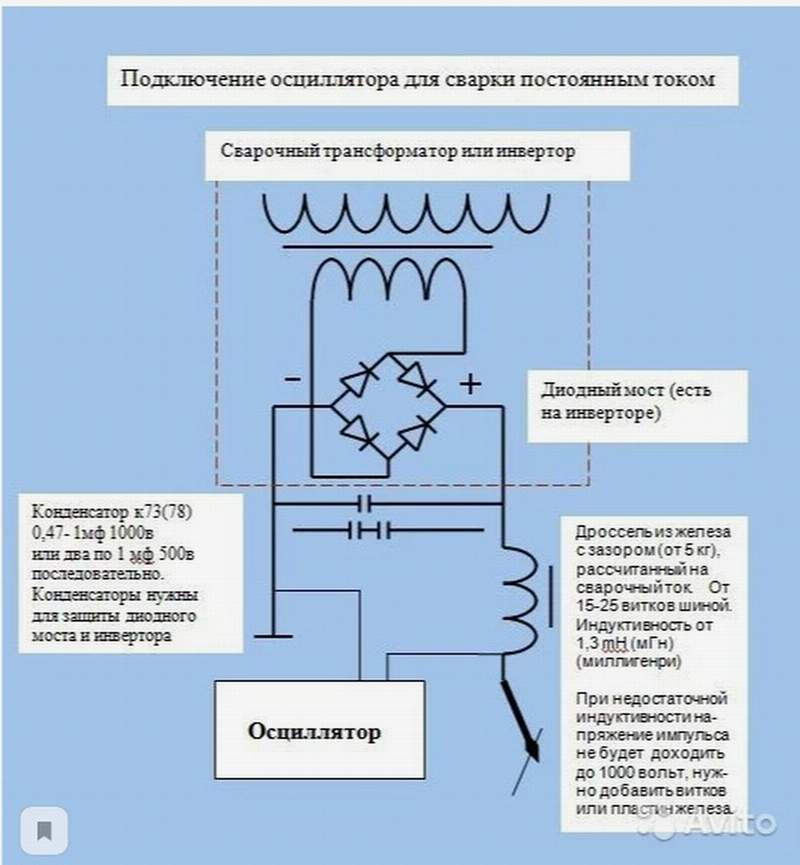

Осциллятор для сварки алюминия своими руками всегда необходимо подключать параллельно сварочному агрегату. Основной функцией осциллятора считается преображения частоты промышленного тока (приблизительно 50 Гц) в высокие частоты. В данном случае возможно повышение до 150 000 Гц. Также возможно и повышение уровня напряжения в кратковременном режиме до 6 000 В.

Конструкция стандартного осциллятора представлена в виде генератора, трансформаторы которого постоянно повышают уровень напряжения до 3 000 В. При этом обязательно, чтобы был разрядник в наличии. Также в состав самодельного осциллятора входят колебательный контур, конденсатор для блокировки и обмотка для связи.

Осциллятор для сварки может выполняться в двух воплощениях, непрерывного действия или же импульсной работы. В первом случае работа агрегата заключается в параллельном тандеме с источником электрической дуги. Таким образом подключение выполняется непосредственно к массе и держаку. Так во время возникновения высокого напряжения и частоты зажжется и электрод. А в процессе работы с высоким уровнем частоты появится возможность работать даже с заниженным напряжением.

Во втором случае нет необходимости в дополнительном применении средств защиты от высоких показателей напряжения. Этот вариант считается наиболее эффективным в сравнении с аналогами. С применением такого осциллятора для сварки возможна работа с переменным напряжением. Ведь теперь можно достигнуть зажжения электрода в процессе смены полярности переменного тока в сети.

Ниже приведены две схемы осциллятора для сварки:

Схема 1

Схема 2

Если есть необходимость в производстве самодельного осциллятора для сварки алюминия также не стоит расстраиваться. Главное произвести изготовление разрядника правильным образом. Ведь только в таком случае произойдет поджиг. Чаще всего применяются остатки электродов из вольфрама.

Рекомендуем к просмотру видео по теме:

самодельный ОСЦИЛЛЯТОР для аргоннодуговой сварки .

homemade OSCILLATOR automata for argon-arc welding

Рекомендуем к просмотру видео по теме:

сварка аргоном самодельным осциллятором.

Рекомендуем к просмотру видео по теме:

Сварка алюминия..wmv

Рекомендуем к просмотру видео по теме:

Осциллятор и телевизор

Спонсор статьи

Оцените пожалуйста статью:

(14 голосов, средняя оценка: 3,43 из 5)

svarkahome.com

Сварочный осциллятор своими руками

При работе с цветными металлами часто используются аргоновые аппараты по сварке. Неплавящийся электрод из вольфрама хорошо расплавляет кромки и образует сварочную ванну. Выполняются швы на алюминии и нержавейке и плавящимися электродами, где источником тока служит инвертор. Но у всех этих устройств имеется одна проблема — розжиг дуги. На цветных металлах постукивание электродом по поверхности создает следы, требующие последующей зачистки. При работе с тонкими листами на малых токах дуга может гореть нестабильно и часто тухнуть, а ее повторное возбуждение тормозит весь рабочий процесс. Для решения этой ситуации в схему добавляют осциллятор, который позволяет зажигать электрическую дугу не прикасаясь к поверхности изделия. Это устройство можно купить или попытаться изготовить самому. Как создать сварочный осциллятор своими руками? Каковы схемы аппарата и его принцип работы?

Как работает осциллятор

Подобные устройства могут иметь различные варианты сборки, но все они предназначены для одной цели — возбуждать сварочную дугу между концом электрода и поверхностью изделия на расстоянии 5 мм, без физического прикосновения материалов. Достигается это за счет размещения осциллятора между источником сварочного тока и горелкой с вольфрамовым электродом. Вместо последнего может находиться держатель для сварки покрытыми электродами.

Суть процесса заключается в модернизации входящего напряжения переменного характера с частотой 50 Гц в импульсы высокой частоты и короткой длительности. Они накладываются на сварочный ток, и активно участвуют в розжиге дуги. Осциллятор для сварки, в большинстве вариантов схем, работает в следующей последовательности:

1. Сварщик нажимает кнопку управления на горелке.
2. Входной выпрямитель получает напряжение из сети с параметрами 220 V и 50 Гц. Устройство выпрямляет ток и передает его на накопитель.
3. Накопительная емкость собирает в себе разряд.
4. Схема управления руководит этим процессом. Когда сетевое напряжение достигает 0В, высвобождается импульс, для последующего формирования.
5. Он поступает на первичную обмотку трансформатора, где происходит его преобразование в высоковольтный импульс.
6. Одновременно с этим, схема управления подает сигнал в клапан газа, и выпускается аргон.
7. Происходит короткий разряд тока, связывающий в воздухе напряжение от горелки и изделие, к которому прикреплена масса от сварочного аппарата. Дуга зажигается в уже подготовленном газовом облаке, и можно сразу вести сварку.
8. Когда в процесс включается сварочный ток, с силой более 5 А, то импульс прекращает свое действие. Сварка ведется на тех параметрах, которые были установлены на аппарате. Если происходит утеря контакта, то схема управления подает повторный импульс для возобновления дуги.
9. После окончания сварки осциллятор регулирует время последующей продувки защитным газом и завершает весь процесс.

Это очень удобно для сварки алюминия или легированных сталей, где требуется точность начала шва, а механическая зачистка следов от касания электрода оставляет лишние следы. Изготовление осциллятора своими руками может быть упрощено до нескольких узлов. Тогда, при обрыве сварки, требуется запускать действие бесконтактного поджига вручную, повторно нажимая кнопку на горелке.

Варианты схемы сборки осциллятора

Создавая свой самодельный осциллятор важно добиться правильных выходных параметров устройства. Он должен повышать поступающее в него напряжение от стандартного до 3000-6000 В. Изменение частоты колебания должно быть на уровне от 150 до 500 кГц.

Схема осциллятора может включать различные компоненты. Вот один из вариантов состава устройства:

• выходного выпрямитель;
• стабилизированный источник питания;
• блок зарядки с накопителями емкости;
• блок управления;
• блок для формирования импульса;
• высоковольтный трансформатор;
• датчик тока;
• газовый клапан.

Осциллятор устанавливается в цепь всегда после инвертора или обычного трансформатора, и перед рукавом с кабелем, идущим на горелку или к держателю электрода. Отдельные блоки схемы формируются из деталей, покупаемых в магазине, или создаваемых самостоятельно. Например, колебательный контур, работающий как искровой генератор с затухающими колебаниями, собирается из конденсаторов. А катушкой индуктивности служит обмотка высокочастотного трансформатора. В схеме обязательно должен быть и предохранитель, защищающий сварщика от короткого замыкания, и специальный отвод для заземления устройства.

Разновидности самодельных осцилляторов

В зависимости от выполняемых сварочных работ, можно создать осциллятор своими руками, с постоянным или кратковременным действием. Если требуется работа с тонкими листами металла на малых токах, то лучше подойдет первый вариант. Устройство будет накладывать на ток, выдаваемый сварочным аппаратом, дополнительное напряжение 3000В с высокой частотой в 200 кГц. Вследствие чего розжиг электрода станет осуществляться при малейшем поднесении к изделию, а в процессе ведения шва горение дуги будет стабилизироваться и поддерживаться. Несмотря на высокие показатели напряжения, этот ток будет безопасен для жизни сварщика. Рекомендуется последовательное подключение такого аппарата в схему. При параллельном потребуется дополнительная установка защиты от напряжения.

Для работы с алюминием, который сваривается только на переменном токе, больше подойдет вторая самодельная модель осциллятора, где рабочий эффект заключается в кратковременном импульсе. Последний зажигает дугу при поднесении горелки к изделию на расстояние 5 мм. Эту же функцию осциллятора используют и при плазменной резке, а также в работе с инверторами, или аргоновыми аппаратами для сварки нержавейки. Во время работы на переменном токе его полярность постоянно меняется. Это может затруднять стабильность горения и повторные розжиги. Осциллятор содействует мгновенному зажиганию дуги в таких условиях.

Изготовление ключевых деталей

Имея некоторые знания электротехники и необходимые материалы можно приступать к созданию самодельного осциллятора. Начать стоит с повышающего трансформатора, который будет поднимать напряжение. Его можно купить в магазине или намотать самостоятельно. Число витков и площадь сечения выбираются по справочникам. Главный показатель — это способность повысить напряжение до 3000 — 6000 В.

Колебательный контур создается из катушки индуктивности, которая наматывается сварочным кабелем на ферритовый сердечник. Достаточно одного витка такого провода для первички, и пяти витков для вторичной обмотки. В контур устанавливается блокировочный конденсатор и разрядник. В последнем происходит процесс генерирования и высвобождения затухающего импульса.

Разрядник изготавливают из двух медных вертикальных стержней, на которые крепятся вольфрамовые прутки для передачи тока. Рекомендуется залить медные стойки диэлектрическим затвердевающим составом, предварительно подведя к ним провода для контактов. Возможна сборка осциллятора на основе катушки зажигания, только после нее в схему необходимо установить ВВ диод и идущий за ним конденсатор. Потом следует поставить разрядник, подсоединенный к первичной обмотке трансформатора.

Накопительный конденсатор можно купить или извлечь из старого телевизора. Некоторые мастера создают такие конденсаторы самостоятельно в банке. Газовый клапан, устанавливаемый на выходе, доступен в продаже.

Осцилляторы значительно облегчают работы по сварке алюминия и нержавейки, или разрезанию металла плазмотроном. Советы для начинающих в этой статье, различные схемы устройства, и видео по созданию самодельных аппаратов, помогут изготовить простой осциллятор для личных нужд.

Поделись с друзьями

1

0

1

0

svarkalegko.com

Используем сварочный осциллятор своими руками

Сварочный осциллятор

Для сварки алюминиевых деталей настоятельно рекомендуется применять такой аппарат, как сварочный осциллятор – своими руками в домашних условиях выполнить качественную сварку без применения осциллятора практически невозможно. Все дело в том, что алюминий – это достаточно проблематичный металл, работа с ним должна выполняться с учетом ряда особенностей.

Сложность работы с алюминием

Во-первых, при изготовлении деталей используются разные сорта алюминия:

• термоупрочняемые сорта;
• нетермоупрочняемые сорта.

Для каждого из них должны применяться свои индивидуальные технологии сварки, при этом особо сложными в обработке являются детали из термоупрочняемых сплавов, т.к. они относятся к трудносвариваемым металлам.

Также алюминий имеет следующую особенность – на его поверхности в процессе сварки образуется пленка из оксидов, которые препятствуют качественной адгезии.

Также алюминий при сваривании теряет прочность и в значительной степени расширяется, что приводит к повреждениям деталей.

Роль осциллятора при сварке алюминия

Осциллятор по своей сущности – это аппарат, генерирующий искровые затухающие колебания. Он полезен тем, что порождает и поддерживает в течение требуемого времени сварочную дугу необходимых параметров. Так, стандартный ток бытовой сети имеет частоту 50 Гц и напряжение 220 В. Осциллятор же преобразует его в ток частотой до 300 кГц и напряжением до 3 кВ.

При этом осциллятор достаточно прост по содержанию – в него входят следующие элементы:

• повышающий трансформатор;
• разрядник;
• контур колебательного типа.

Все элементы являются пассивными, поэтому система достаточно надежна и долговечна.

Схема работы осциллятора

За преобразование стандартного напряжения отвечает трансформатор. Полученное напряжение передается на конденсатор, который накачивается до определенного момента, пока не образуется пробой на разряднике. В короткозамкнутом колебательном контуре образуются затухающие резонансные колебания. Далее образовавшиеся колебания передаются через конденсатор и обмотку на дуговой промежуток.

В этой схеме есть одно слабое место – возможно шунтирование дугового промежутка обмоткой. Чтобы предотвратить это, нужно предусмотреть наличие блокирующего конденсатора. Также следует позаботиться о защите обмотки, которой оснащен сварочный трансформатор. Для этого нужно использовать особый дроссель.

Схема осциллятора ВК-7:

Особо эффективен осциллятор при сваривании деталей из тонкого легкоплавкого алюминия. При работе с такими деталями нужно использовать слабый ток, чтобы не допустить прожога деталей. Чтобы поддержать устойчивость дуги при столь малых токах, как раз и нужен осциллятор — он накладывает свой высокочастотный ток поверх тока низкой частоты в сварочной цепи.

Виды осцилляторов

• импульсный осциллятор – используется при работе с переменными токами и подключается параллельно сварочному аппарату;
• непрерывный осциллятор – применяется при работе с постоянным током, должен подключаться со сварочным аппаратом последовательно.

Видео:

К вопросу самостоятельного изготовления

Многие задаются вопросами, как сделать сварочный осциллятор своими руками и вообще возможно ли это? Отвечаем: да, это вполне решаемая задача для мастера, имеющего достаточный опыт работы со сварочным оборудованием и с электрическими схемами.

Здесь нужно уделить большое внимание следует уделить изготовлению разрядника. Именно от его надежной работы зависит качество функционирования всего осциллятора. Для изготовления его контактов нужно использовать вольфрам, который имеется в электродах.

Также важно соблюсти порядок подключения и отключения трансформатора. Если оборудование подключается параллельно, то оно должно и отключаться параллельно. В противном случае велика угроза получить удар током от разряда высокого напряжения.

Если же уверенности в своих силах нет, то лучше не рисковать и купить фабричный осциллятор – безопасность должна быть превыше всего.

cassuspro.ru

Смотрите также

• Как варить аргонной сваркой
• Выбор способа сварки
• Бланк наряд допуск на сварочные работы
• Установка холодной сварки
• Полуавтомат сварочный для алюминия
• Как сделать дроссель на сварку
• Когда появилась сварка
• Автоматическая дуговая сварка под флюсом
• Как настроить сварочный аппарат
• Индукционная печь из сварочного инвертора схема
• Электрошлаковая сварка

Осциллятор своими руками: виды и схемы сборки

Сварочный инвертор стараниями умельцев трансформируется в полуавтомат, работающий в среде защитных газов. Добавление собранного своими руками осциллятора превращает сварочный аппарат в профессиональное устройство ювелирной сварки цветных и тонколистовых металлов.

Содержание

• Зачем нужен самодельный осциллятор
• Сварочный осциллятор своими руками – компоненты
• Выбираем тип сварочного осциллятора
• Предупредим ошибки при изготовлении осциллятора

Зачем нужен самодельный осциллятор

Осциллятор как генерирующее устройство способен работать на постоянном и переменном токе. Предназначение прибора – возбуждение сварочной дуги без контакта электрода с объектом сварки и стабилизация горения. Вид электрода: вольфрамовый наконечник горелки или стандартный в обмазке — не имеет значения. Эффект достигается трансформацией сетевого тока в частотные импульсы высокого напряжения, с характеристиками параметров:

• Напряжение сети 220 В – напряжение на выходе — 2,5–3 тыс. В;
• Частота тока 50 Гц – частота на выходе — 15–30 тыс Гц;
• Мощность осциллятора – 250–400 Вт.

Электрическая схема осциллятора

Принцип работы самодельного осциллятора, включённого в схему сварочного устройства с долей упрощения:

• Подача сетевого напряжения на сварочное устройство;
• Напряжение проходит обмотки повышающего трансформатора и начинает заряжать конденсатор колебательного контура;
• Конденсатор-накопитель аккумулирует высокочастотное высоковольтное напряжение разряда;
• Параллельно блок управления системой открывает газовый клапан;
• Блок управления высвобождает импульс при наполнении ёмкости конденсатора на разрядник, происходит пробой;
• Колебательный контур закорачивается, возникают резонансные затухающие колебания, идущие на сварочную дугу;
• Предохранитель при пробое конденсатора размыкает электрическую цепь;
• При падении напряжения формируется следующий разряд;
• Дуга вспыхивает в облаке газа в 3–5 мм над деталью;
• При разрыве дистанционного контакта схема управления дублирует импульс поджога дуги.

Функциональная схема осциллятора

Сварочный осциллятор своими руками – компоненты

В сети масса принципиальных схем осцилляторов для сварочного устройства. Представлены оба типа: последовательного и параллельного подключения. Масса аргументов в пользу каждого. Собрать осциллятор — полдела. Сложности подстерегают при настройке и эксплуатации.

Устройство состоит из нескольких блоков. Колебательный контур в качестве искрового генератора затухающих колебаний состоит из 2 элементов: конденсатор и подвижная обмотка трансформатора высокой частоты – катушка индуктивности.

Устройство осциллятора своими руками

Повышающий трансформатор устройства собирается на базе понижающего с 220 до 36 В, с П-образным сердечником. Для создания длинной магнитной линии убирается 50% пакета железа. Обмотка первого керна мотается по типу сварочной – получаем падающую характеристику.

Повышающая обмотка второго керна рассчитывается на получение 1000 В. Недостаток витков вынудит постоянно накручивать разрядник. Увеличение количества витков приведёт к улучшению поджога дуги в разряднике. Перебор намотки приводит к активизации роста перегрева катушки.

Дросселей 2 шт. при параллельной схеме, по 1 на трансформатор.

Изготовление разрядника из утолщённых эррозионностойких вольфрамовых стержней WR-3 на медных прутках требует привлечения механизма регулировки. Оптимум зазора по щупу — 0,08 мм. Требуется заливка быстротвердеющим диэлектриком. В качестве упрощения используют свечи зажигания, ионизаторы воздуха.

Выходной трансформатор соединяется линией обратной связи с датчиком тока.

Блокировочный конденсатор пропускает только ток высокой частоты. Низкочастотный ток сварочного аппарата блокируется, что предупреждает короткое замыкание осциллятора.

Выбираем тип сварочного осциллятора

Осциллятор для сваривания своими руками

Задумав собрать сварочный осциллятор своими руками, определимся со схемой включения. Последовательное либо параллельное подключение, тип функционирования устройства: импульсная разрядка или непрерывное действие прибора.

Устройства непрерывного действия подключаются параллельно и последовательно. В большинстве таких осцилляторов устанавливается выпрямитель. Превалирует последовательная схема – высокое напряжение не поразит сварщика.

Выгоды последовательного подключения: достаточно одного трансформатора. Первичная обмотка дополнена парой сглаживающих конденсаторов и предохранителем. Вторичная – разрядником и колебательным контуром.

Импульсное устройство используется на сварочных аппаратах переменного тока. Смена полярности инициирует очередное зажигание дуги за счёт синхронизации цикла последовательности действий:

• Активизация зарядного устройства;
• Накопление заряда конденсатором;
• Обесточивание дуги при прохождении нулевой отметки перемены полюса;
• Разряжение конденсатора с подачей энергии в дуговой промежуток.

Сварочные устройства цикличной полярности рекомендованы для сварки сплавов алюминия. Нержавеющие стали и цветные металлы варятся преимущественно при постоянном токе.

Предупредим ошибки при изготовлении осциллятора

Подробная инструкция изготовления осциллятора своими руками

При пошаговом следовании надёжной схеме и качественной сборке, результативного удержания дуги не происходит. Причина — в перегрузке сети. Вместо заявленных 220 В, доходит 190–200 В. Автотрансформатор решит проблему.

Экономия на дросселе. С разрядника идёт череда затухающих ВЧ-колебаний, превышающих киловольт. Вторичная обмотка без дросселя получит между витками до 50 В. Виток приобретает вид короткозамкнутого. Мощность сети пойдёт на нагрев.

Чтобы не сжечь сварочное устройство целиком, озаботимся установкой дросселя. Кроме изолирующих прокладок при намотке, пропитаем витки бакелитовым лаком.

Частота тока в рамках 150–300 кГц безопасна. Если тело сварщика рассматривать как проводник, поверхностный эффект протекания ВЧ-тока не затрагивает внутренние органы. Но ожог кожи получить кому хочется? Работаем только при надёжном заземлении. Удар при 10 кГц весьма чувствителен.

Пообщайтесь со специалистами по соответствию вашей схемы нормам безопасности. Эксперты оценят схемотехнику на предмет проникновения НЧ-тока на электрод. Предостерегут, если сборка осциллятора небезопасна.

Обязательно вхождение в состав блока колебательного контура блокировочного конденсатора.

Видео по теме: Осциллятор своими руками

Mavrix Welding Automation Inc. > ПРИНАДЛЕЖНОСТИ > Элементы управления

Mavrix Welding Automation Inc. > ПРИНАДЛЕЖНОСТИ > Элементы управления

Наши стандартные элементы управления изготавливаются с использованием собственных печатных плат, производимых в США. Печатные платы имеют встроенную логику и относительное движение, необходимое для приложения. Наши элементы управления включают следующий список в качестве отправной точки для всей нашей автоматизации сварки. Чаще всего машина изготавливается с некоторыми дополнениями к стандарту или, в некоторых случаях, с полностью новым управлением.

Vers-O-Weld Series 140:

Возможность подачи проволоки по осям X, Y, Z и одной дополнительной оси движения, включая вращательную, колебательную или карбидную.

RA4000:

Роликовая дуга 4000 представляет собой специальное устройство управления, используемое в процессе дуговой прокатки при измельчении сахарного тростника. Управление на основе печатной платы включает в себя небольшой контроллер для более точного управления шаговым расстоянием.

Roll-O-Matic:

Регулятор ROM обеспечивает движение по трем осям, включая факел для подложки, вращение ролика и подачу проволоки. Доступен в подвесной версии и без подвески.

Impact-O-Weld:

Управление IOW обычно представляет собой подвесное управление и ограничивается управлением прямолинейным движением по двум осям, X/Y или X/Z в дополнение к управлению подачей проволоки.

ПЛК/ЧМИ:

В 2014 году компания Mavrix представила ПЛК с 12-дюймовым цветным ЧМИ для интерфейса оператора. Это очень гибкое управление позволяет использовать чрезвычайно большое разнообразие конфигураций станка, включая любое из следующих перемещений осей. X, Y, Z, подача проволоки, колебание сервопривода, вращение шпинделя (передняя бабка), водяной охладитель, вакуум флюса, подача и отвод флюса. Часть имеет открытое соглашение об именах, позволяющее пользователю хранить программы с любым типом соглашения об именах частей.

Однорычажная версия для сварки:

Управление SAVOW представляет собой управление только релейной логикой, обеспечивающее движение по одной оси для пошагового или чередования. Обычно используется, когда пользователь имеет механизм подачи проволоки и горелку, и ему нужно только управлять движением горелки.

Капельный карбид:

Регулятор капельного карбида используется для автономных вибрационных карбидных систем. При использовании с дополнительным датчиком тока система управления может автоматически запускаться и останавливаться при протекании тока в ручной сварочной горелке.

Сервогенератор:

Сервогенератор использует мини-ПЛК и небольшой ЧМИ для программирования движения нашей независимой системы колебаний. На изображении показано управление генератором, интегрированное с управлением Vers-O-Weld.

Пользовательские элементы управления

На протяжении многих лет компания Mavrix разработала и изготовила множество элементов управления для клиентов, желающих создать собственную автоматизацию сварки. & Мы также создаем комбинированные элементы управления, интегрированные в стандартную систему печатной платы с другими, включая сервоколебания, карбидные капли или механические колебания. Примеры включают

Plate Overlay

Plate Overlay-Wire Feed Only

12 Torch Sub Arc
All Relay Logic

Retrofit Using the Vers-O-Weld и управление сервоприводом

Параметры планарного клиента

Стиль макета

• Широкий

• В штучной упаковке

Предварительный просмотр темы

ОСК-8 | Маятниковый сварочный аппарат

OSC-8 | Маятниковый сварочный аппарат

OSC-8 подходит для автоматизированных процессов MIG/MAG в тяжелых отраслях промышленности, таких как: строительство трубопроводов и мостов, судостроение и сварка резервуаров.

Основные характеристики

• легкая и компактная конструкция
• два режима управления: ручной и внешний пуск
• четыре регулируемых параметра (ширина колебаний,
• скорость колебаний, время задержки колебаний на концах)
• простая панель управления (четыре ручки)
• может работать как автономное устройство или быть частью более совершенной сварочной системы

.

• оптимальное решение для различных сварочных работ
• реальное улучшение процесса сварки
• равномерная и качественная сварка
• напряжение питания 14-24 В (прямое подключение к сварочной тележке или внешней системе автоматики)
• дополнительный источник питания 115 В переменного тока или 230 В переменного тока

Маятниковый осциллятор OSC 8 предназначен для качания горелок MIG/MAG диаметром 16–22 мм (5/8–7/8”). Осциллятор устанавливается на стержень диаметром 22 мм (7/8 дюйма) и соединяется со сварочным аппаратом. Им можно управлять вручную или с помощью внешнего переключателя СТАРТ-СТОП. Использование дополнительной отдельно стоящей опоры позволяет сваривать вращающиеся трубы или движущиеся пластины. Дополнительный блок питания позволяет подключить генератор к источнику питания 230 В или 115 В.

в зависимости от конфигурации сварной системы в использовании. Осциллятор может работать в режиме ручного или внешнего запуска и подключаться к:

Сварная цепь

Питание

или сварка Tractor

или сварка

или сварочная сварка

или сварка. -8 вместе с отдельно стоящей подставкой

Подставка предназначена для крепления горелок MIG/MAG с диаметром рукоятки 16–22 мм (5/8–7/8»). Это позволяет сваривать вращающиеся трубы или движущиеся пластины. Комплектация с маятниковым сварочным аппаратом OSC-8 позволяет выполнять сварку с осцилляцией.

Код продукта: STJ-0629-10-00-00-0

OSC-8 вместе с тягачом Rail Tug

Часы OSC-8 | Видео о сварочном аппарате с маятниковым переплетением и узнайте больше о сопутствующих продуктах.

• PRO-WP 150 и PRO-WP 300 | Сварочные позиционеры

  Сварочные позиционеры позволяют легко вращать круглые или трубчатые металлические детали, обеспечивают лучший доступ к сварному шву, могут помочь в получении высококачественных сварных швов и увеличить скорость наплавки. Преобразователь частоты обеспечивает плавную регулировку скорости и стабилизацию скорости на заданном значении.
  Они сокращают время и усилия сварщиков, которые могут сосредоточиться на своей работе без необходимости постоянно перемещаться по рабочему месту, чтобы занять наилучшее положение.

• ОСК-8 | Маятниковый сварочный аппарат

  ОСК-8 | Маятниковым сварочным аппаратом можно управлять вручную или с помощью внешнего переключателя СТАРТ-СТОП. Использование дополнительной отдельно стоящей опоры позволяет сваривать вращающиеся трубы или движущиеся пластины. Дополнительный блок питания позволяет подключить генератор к источнику питания 230 В или 115 В. OSC-8 подходит для автоматизированных процессов MIG/MAG в тяжелых отраслях промышленности, таких как: строительство трубопроводов и мостов, судостроение и сварка резервуаров.

• Мини-паук | Трактор для угловой сварки

  Mini Spider — это аккумуляторный сварочный трактор, предназначенный для выполнения непрерывных угловых швов с использованием горелок MIG/MAG. Фонарик можно легко переставить с одной стороны Mini Spider на другую. Система полного привода с магнитной тягой и контуром обратной связи обеспечивает высокоэффективную стабилизацию скорости. Постоянная, непрерывная и воспроизводимая скорость перемещения обеспечивает точное соответствие геометрии сварного шва требуемым спецификациям, тем самым снижая затраты на сварку и существенно уменьшая использование присадочного металла. Дополнительный блок питания можно использовать для подключения каретки к источнику питания 110–240 В.

• Железнодорожный буксир | Трактор для сварки и резки

  Rail Tug — это передвижной тягач с цифровым управлением, предназначенный для механизации процессов сварки и термической резки. Благодаря системе привода с реечной передачей и электронной регулировкой скорости, Rail Tug создает геометрию сварного шва, которая точно соответствует вашим спецификациям, что снижает затраты на сварку и сокращает использование присадочного металла.
  Rail Tug можно использовать с полугибкой гусеницей для работы с пластинами и резервуарами с минимальным радиусом 5 м (16 футов) или с изогнутым кольцевым рельсом для работы с трубами и трубами.
