Однолинейная схема подключения: Однолинейная схема электроснабжения дома и квартиры

Что такое однолинейная схема электроснабжения

Согласно «Правилам технической эксплуатации электроустановок потребителей», однолинейная схема электроснабжения относится к исполнительным документам, обязательным для организаций и частных лиц, работающих с энергосетями и электрооборудованием. Из этой статьи вы узнаете об особенностях и назначении данной схемы, а также о требованиях, которые предъявляются к её оформлению.

Содержание

Однолинейная схема электроснабжения — документ, включающий полный комплекс компонентов электросети эксплуатируемого объектного сооружения со сведениями об их параметрах и базовых характеристиках, расчётной и реальной мощности в целом. Однолинейность схемы свидетельствует, что все контакты и соединения в электросети в рамках базового объекта, вне зависимости от фазности, переносятся на одну общую линию.

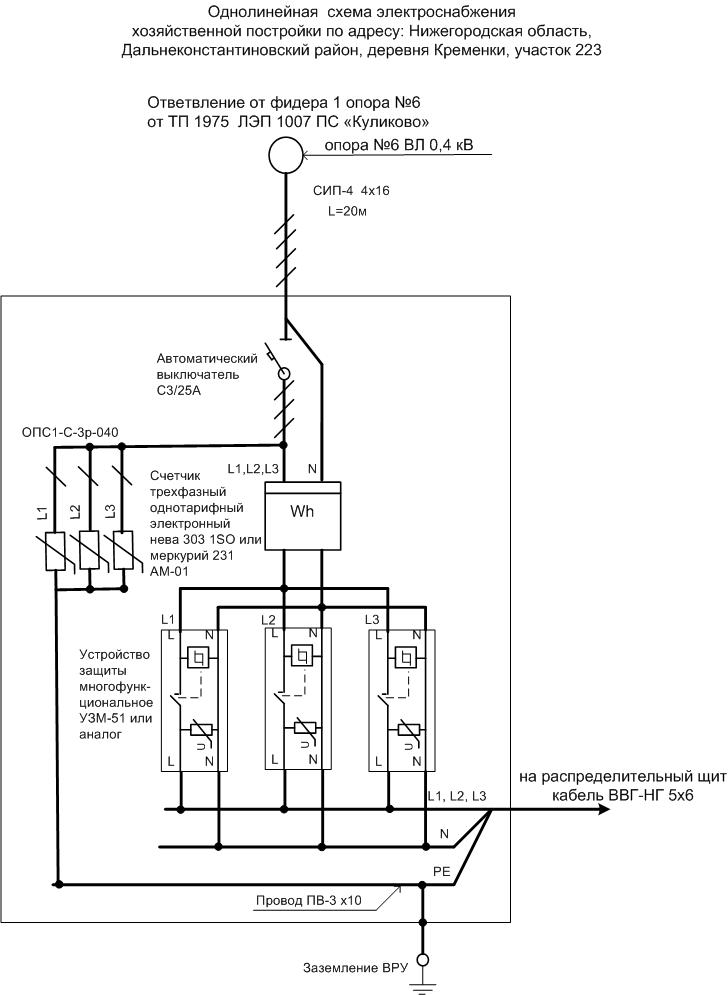

Фото: однолинейная схема электроснабжения

Требования к оформлению рекомендованы ГОСТ 2.702-2011 ЕСКД («Единая система конструкторской документации»). Основным назначением документа считается информативность и общее восприятие конфигуративных особенностей электросети сооружения, что может быть важно при решении разных вопросов в ходе эксплуатации энергохозяйства.

Вид, впрочем, как и назначение однолинейной схемы зависят от стадии работ по устройству электросети, на которую она была составлена. При подготовке проектного пакета формируется расчётная схема, которая становится базовым документом при расчётах показателей комплекса электроснабжения. В дальнейшем он согласуется с организациями, предоставляющими технические условия для подключения объектного сооружения к электросетям.

На стадии непосредственного введения объекта в эксплуатацию однолинейные схемы демонстрируют внесенные в проект изменения, затрагивающие электросеть. Коррективы конфигурации электросети объясняются модернизацией или обновлением единиц оборудования, внедрением в проект новых мощностей либо новых элементов в проектах групповых и магистральных линий. На масштабных объектных сооружениях, где электроснабжение представлено несколькими уровнями, однолинейная схема формируется индивидуально по отдельно взятым потребителям.

Однолинейные схемы позволяют разрабатывать другие схемы эксплуатируемой электросети: монтажные, принципиальные, функциональные, структурные.

На подготовительной стадии исполнительного документационного обеспечения важно соблюдать рекомендации к его оформлению, а также правила ПТЭЭП и ПУЭ («Правила устройства электроустановок»).

Что учесть

В однолинейной схеме отражаются перечисленные ниже сведения:

• рамки ответственности организации, которая поставляет электроэнергию, и её конечного потребителя;

Фото: граница зоны ответственности

• вводно-распределительные устройства (ВРУ) либо ГРЩ, данные о трансформаторных подстанциях, которые находятся на балансе потребителя с уточнением сведений о системах АВР (автоматическое отключение резервов), если такие предусмотрены в рамках сооружения;
• оборудование учёта электроэнергии с уточнением коэффициента трансформации трансформаторных систем тока при применении счётчиков, которые работают на вторичном токе 5 А;
• сведения о распределительных шкафах в рамках эксплуатируемого объекта, используемых как силовые и осветительные комплексы;
• протяжённость магистральных электролиний с маркировкой проводов и кабелей, особенностях их разводки;
• состояние систем автоматического отключения в рабочем положении, например, предохранителей, работающих в режиме автоматики;
• информация обо всём объёме энергонагрузок, оборудовании, подключаемого к схеме, с обозначением их мощности, силы тока.

Стадии проектирования

Наличие однолинейной схемы электроснабжения обязательно при получении согласия электроснабжающих организаций на подключение к энергосети. Перед работой над проектом, важно запросить все существующие технические условия.

Проектирование включает несколько последовательных стадий:

1. Подача запроса. Выдача данных о технических условиях.
2. Подготовка проекта на базе выданной документации.
3. Согласование готовых документов в организации, выдающей технические условия.

Требования к оформлению

При разработке однолинейной схемы электроснабжения важно учитывать следующие правила ГОСТов, контролирующих процесс:

• ГОСТ 2.709-89 ЕСКД. Условные обозначения электрических элементов, электрообрудования, отдельных участков цепи;
• ГОСТ 2.755-87 ЕСКД. Условные графические обозначения контактных соединений и коммутационных систем;
• ГОСТ 2.721-74 ЕСКД. Условные графические обозначения систем общего применения;
• ГОСТ 2. 710-81 ЕСКД. Обозначения буквенно-цифрового типа в электросхемах.

Все составляющие сети фиксируются в схеме графическими изображениями, регламентированными актами ГОСТ.

При наличии ПК и специального софта оформление однолинейной схемы электроснабжения не вызывает значительных сложностей. Рассмотрим актуальные виды программ:

• «Компас-Электрик». Простой софт, популярный среди инженеров и технического персонала, работающих под руководством главного энергетика организаций разного профиля;

Фото: интерфейс программы Компас-Электрик

• «Microsoft Visio». Ещё одна несложная программа, которую можно скачать бесплатно. Чаще всего она востребована при разработке схемы электроснабжения индивидуального частного строительства или квартиры в разовом случае;
• «1-2-3 схема». Популярный софт в студенческой среде, а также среди начинающих специалистов;
• «Eagle» — можно скачать её в бесплатной или коммерческой версии, которые отличаются по техническому функционалу;
• «DipTrace» — программное приложение для разработки электросхем и плат, которые применяются при работе с электроникой;
• «AutoCAD Electrician» – популярное приложение, применяемое проектировщиками и рядовыми пользователями с опытом в компьютерной технике.

Однолинейная схема электроснабжения домов и квартир: 2 вида

Что такое однолинейная схема электроснабжения

В принципе название говорит само за себя. Однолинейная схема – это графическое изображение 2-ух или трехфазной сети, которая объединяет все устройства электрической цепи при помощи одной линии,что позволяет достаточно сильно упростить чертежи и планы. При этом все приборы и электрические элементы на схеме имеют определенное обозначение, которое установлено ГОСТом.

Однолинейные схемы бывают нескольких видов:

1. Исполнительная. Данный вид схемы применяется для уже действующего электроснабжения любого помещения.
2. Расчетная. А этот вид схемы составляется при строительстве нового объекта. Когда необходимо учесть все нагрузки на электросеть, и основываясь на полученных показателях, рассчитывается сечение нужного кабеля и проводов, указывается маркировка всех электроустановок и мощность приборов.

Это пара основных видов однолинейных схем, которые при грамотном составлении, становятся удобной инструкцией для быстрого монтажа элементов электрической сети. Следующие виды не так распространены, но упомянуть их следует: структурные, принципиальные, функциональные, монтажные. Начертить однолинейную схему можно как самостоятельно своими руками, так и на компьютере с помощью специальной программы.

Программы для рисования электрических схем

Сегодня электрические схемы на листочках практически никто не рисует. Ведь для этого существует множество платных и бесплатных программ, а также онлайн сервисов. Интернет – сила 21 века.

Можно выделить несколько замечательных бесплатных программ для черчения электросхем в доме и квартире на русском языке:

1. Компас электрик. Программа считается профессиональной. Так как в ней есть собственная база данных и графические обозначения на схемах.
2. 1-2-3 схема. Программа простая и понятная. Разобраться в ней можно с легкостью, а чертить схемы – одно удовольствие.
3. AutoCADElectrician. Крутая программа при этом очень простая. Она идеально подойдет как для начинающих, так и для профессиональных электриков.
4. Эльф. Данная программа – отличный помощник для проектирования схем. Ведь с ее помощью можно не только нарисовать схемы, но и рассчитать сечение кабеля по мощности, а также подобрать автоматические выключатели.
5. MicrosoftVisio. Эта программа замечательно подойдет для домашнего рисования всех схем. К тому же после создания, ее можно тут же распечатать.

Не стоит забывать, что есть и платные программы для составления электросхем. Они прекрасно подойдут для профессионального электрика. Так как в них шикарный интерфейс, есть все функции и электрические обозначения. Например, программа sPlan.

Как правильно сделать однолинейную схему электроснабжения своими руками

Однолинейная схема электроснабжения должна включать в себя три фазы, которые будут питать объект. А так же линии групповых сетей, которые будут отходить от питающих. При составлении электросхемы необходимо помнить, что ее главная задача давать общее представление о конструкции электропроводки помещения и электроэлементов.

Однолинейная схема рисуется просто:

1. Сначала чертится линия, которая будет определять многофазное питание.
2.  А потом рядом с линией ставится цифра с перечеркнутым штрихом. Она соответствует количеству фаз, а штрих – их определению.

Кроме вышеперечисленных элементов в чертеже должны быть изображены все провода и дополнительные детали (например, выключатели, УЗО и т.д.). А чтобы правильно на схеме их обозначить, необходимо изучить ГОСТ.

Обычная однолинейная электросхема дома или квартиры включает в себя: точку, к которой помещение будет подключаться к электросети; вводно – распределительные элементы; точку прибора и его марку; параметры щита; кабель питания; информацию о минимальных и максимальных токах приборов, которые бывают в разных помещениях; расчеты примерных электрических нагрузок. Однолинейную схему электроснабжения рисовать карандашом на листочке нет нужды. Помощь с ее созданием может оказать либо специальная программа, либо онлайн редактор.

Рекомендации: как нарисовать однолинейную схему электроснабжения

Однолинейные схемы бывают двух видов: исполнительные и расчетные. Это зависит от эксплуатационных условий помещения.

Первый вид проектируется при наличие действующих электрических систем.

А второй вид, когда в помещении нет рабочей электроустановки.

В зависимости от вида электросхемы, этапы ее создания будут различны:

1. В исполнительной электросхеме первым шагом построения будет составление расчетно-вычислительных материалов. Визуально обследуется помещение. И после этого в расчеты вносятся все недоработки и дефекты, которые возникли во время пользования электричеством. А также новые детали и их характеристики. Важно помнить, что при необходимости расчетная часть исполнительной однолинейной схемы может быть увеличены в несколько раз. Самое главное, чтобы все расчеты были верными.
2. В расчетной электросхеме необходимо составлять именно расчетную однолинейную схему, в которой есть много отличительных принципиальных характеристик. От такой схемы будут зависеть электромонтажные работы, безопасная эксплуатация электросети.

Если говорить в общих чертах, то для рисования однолинейной схемы необходимо: рассчитать все электрические нагрузки и перенести их на бумагу; подобрать все защитные устройства и также изобразить их на бумаге; подобрать все необходимые кабели и провода, и нарисовать их.

Общее представление о линейной схеме электроснабжения

Схема – это изображение в графике каких – либо элементов конструкции, указанные на чертежах. Очень часто для удобства схемы изображаются в упрощенном виде, например, как однолинейная схема электроснабжения. Электросхема является документом, в котором присутствуют все составляющие электроэлементы.

Линейная схема электропроводки отображается в виде перечеркнутой линии с цифрой 3 или прямой линией, которую перечеркивают 3 косых отрезка.

Линейная схема электроснабжения прекрасно подходит не только для домов и квартир, но и для промышленных объектов.

Линейные схемы могут быть нескольких видов:

1. Исполнительные. Используются в помещениях, в которых уже есть действующая электросеть. Такие схемы нужны для исправления неполадок и дефектов.
2. Структурные. Схемы такого вида являются общей информацией о характере электроустановки и деталях.
3. Функциональные. Такие виды схем нужны для передачи функций элементов, которые получают электричество. Показывают связь между всеми механизмами.
4. Принципиальные. Данный вид электросхем выполняется по мировым стандартам.
5. Монтажные. Для создания проекта электроснабжения такой вид схем очень важен. Они связаны со строительством объекта. Важно знать, что все указанные элементы и размеры должны быть точными и четкими.

Все электросхемы должны соответствовать определенным правилам и нормам. А также содержать всю информацию об оборудовании и его специфических свойствах, отображать общую картину всего электричества и необходимых деталей, показывать общую картину всего объекта. В обязательном порядке должна присутствовать информация об автономном питании.

Что такое однолинейная схема электроснабжения (видео)

В заключении следует отметить, что специальный проект, а именно однолинейную электросхему, сделать самостоятельно нетрудно. Особенно сейчас, в век технологий и интернета. Ведь есть множество «умных» программ, с помощью которых электросхема будет грамотно составлена.

Важность однолинейных диаграмм

В проектах проектирования AV-систем однолинейные диаграммы (SLD) часто используются для отображения потоков аудио-, видеосигналов, сигналов управления и данных. Эти диаграммы помогают показать общее назначение системы, а также сделать путь прохождения сигнала более понятным. Именно последнее делает однолинейные схемы не только важными, но и необходимыми для AV-установок.

В этой статье мы дадим определение однолинейным схемам, опишем основной процесс их создания, объясним их важность и предоставим обзор того, как создать однолинейную схему в AutoCAD.

Что такое однолинейная схема?

Однолинейная схема, также известная как однолинейная схема, обычно обеспечивает упрощенное представление того, как поступающая мощность распределяется по оборудованию. Однако в AV-индустрии однолинейные диаграммы обычно используются для документирования потоков и цепочек сигналов. Поток сигнала — это маршрут или порядок операций, которым полностью следует сигнал, тогда как цепочка сигналов относится к процессам, вставленным в сигнал.

Потоки и цепочки сигналов могут быть сложными, но однолинейные схемы помогают сжать их в простые рисунки, чтобы показать правильные пути от входящих сигналов к каждому компоненту AV-системы. В этих схематических диаграммах высокого уровня используются отдельные линии и графические символы для простоты использования и удобочитаемости. Они отображают сигналы и отслеживают каждый компонент, поэтому технические специалисты могут правильно устанавливать и обслуживать сложные AV-системы.

Хотя однолинейный чертеж является простым, он все же достаточно детализирован, чтобы показать, как компоненты системы соединены, включая размеры и номинальные характеристики каждого элемента оборудования, а также обозначения защитных устройств и проводников цепи. Тем не менее, однолинейные схемы считаются одними из самых основных чертежей для установки AV.

Базовый процесс создания однолинейной схемы

Процесс создания однолинейной схемы обычно выглядит следующим образом:

• Разработчик системы описывает каждое из устройств и компонентов, которые будут установлены в системе.
• Для оценки расчетов токов КЗ, путей проводки, оценки оборудования и потребностей в выборочной координации проектировщик создает допущения.
• Техники и установщики размечают однолинейную схему в процессе работы, внося изменения и корректировки по мере необходимости.
• Затем однолинейная схема обновляется, чтобы отразить фактическую установку.

Хотя однолинейные схемы наиболее известны благодаря их использованию в электротехнике, эти чертежи часто используются для изображения AV-систем. Опять же, эти однолинейные диаграммы представляют собой блок-схемы, показывающие поток сигналов в проекте AV, чтобы обеспечить концептуальный обзор. Легко понять, почему такие чертежи полезны для планирования сложной AV-системы перед ее установкой, а также для обеспечения того, чтобы каждый, кто работает над проектом, имел визуальную карту системы для работы.

В чем важность однолинейных диаграмм?

Однолинейные диаграммы обычно привлекают внимание, когда система новая, но со временем они могут устареть, если не будут обновляться должным образом. Независимо от возраста системы наличие однолинейной схемы имеет решающее значение. Они необходимы для технического обслуживания, а также для устранения неполадок в повседневной работе. Если сигнал маршрутизируется неправильно или оборван в какой-либо точке, он не дойдет до последнего шага в цепочке.

Важность однолинейных схем заключается в том, что они представляют собой дорожные карты, относящиеся к объектам системы. Обслуживание, техническое обслуживание и тестирование не могут быть эффективно выполнены без наличия этой документации. Ваши системы не будут защищены, если у вас нет актуальной однолинейной схемы, точно отображающей ваше предприятие в его нынешнем виде; без него вы не сможете полностью понять компоновку и дизайн.

5 Преимущества однолинейных схем

Теперь, когда мы установили важность однолинейных схем, вот некоторые конкретные преимущества наличия актуальной однолинейной схемы вашей AV- или электрической системы:

Преимущество 1

Однолинейная диаграмма поможет вам понять, когда вам нужно выполнить поиск и устранение неисправностей. Это также упрощает процесс устранения неполадок, поскольку у вас будет актуальная информация для работы.

Преимущество 2

Однолинейные схемы важны для предотвращения несчастных случаев, связанных с электричеством. Ваше предприятие будет более безопасным для сотрудников, если ваша однолинейная электрическая схема постоянно обновляется, отражая текущую настройку энергосистемы.

Преимущество 3

Для соблюдения местных, государственных и федеральных норм и стандартов часто требуется однолинейная схема.

Преимущество 4

Система намного надежнее, если она хорошо документирована. Точная диаграмма обеспечивает оптимальную производительность системы и координацию для всех будущих испытаний.

Преимущество 5

Однолинейная диаграмма необходима при подготовке плана критического реагирования. Он может стать источником информации для объекта при обновлении или реагировании на чрезвычайную ситуацию.

К сожалению, ключевые лица, принимающие решения, могут игнорировать потребность в однолинейных схемах, не понимая, зачем их обновлять. На самом деле, предприятия часто работают с однолинейными схемами, которые устарели и больше не отражают текущие системы. Только когда эти системы выходят из строя, осознается важность однолинейных диаграмм.

Когда следует обновлять однолинейные схемы?

Поскольку электрики, инженеры, проектировщики, установщики и технические специалисты полагаются на однолинейные схемы, важно всегда иметь под рукой актуальную схему. Но что на самом деле означает «актуально»?

Эксперты рекомендуют пересматривать однолинейные схемы каждые пять лет, если вы не вносили изменений в свое предприятие. В противном случае однолинейные схемы должны обновляться каждый раз, когда вы вносите изменения, независимо от того, как часто это может происходить. Некоторые примеры изменений, которые потребуют новой однолинейной схемы, включают:

• Новая установка на объекте
• Модификация существующей системы
• Изменение утилиты или источника
• Изменение импеданса системы, конфигурации или нагрузки
• Изменение защитных устройств или настроек

Поддерживать однолинейную схему в актуальном состоянии — это то же самое, что ходить к врачу для ежегодного медосмотра или привозить машину в мастерскую для планового технического обслуживания. Это может быть хлопотно и стоит немного денег, но вы избежите еще больших хлопот и расходов, оставаясь в курсе событий.

Чтобы обновления однолинейных диаграмм всегда учитывались в бюджете объекта, компании могут захотеть создать для них статьи бюджета. Выделение ресурсов для регулярных обновлений упрощает процесс; это также облегчает диалог с заинтересованными сторонами о том, почему однолинейные схемы должны постоянно обновляться.

Как создать однолинейную диаграмму в AutoCAD

Хотя однолинейную диаграмму, безусловно, можно нарисовать вручную, AutoCAD является одним из многих инструментов, хорошо подходящих для создания однолинейных диаграмм. Во-первых, вам нужно знать, как нарисовать линию с измерениями в AutoCAD:

• На вкладке Home перейдите на панель Draw , затем Line .
• Щелкните в области рисования, где вы хотите, чтобы сегмент линии начинался и заканчивался.
• Нажмите Введите или Esc , когда закончите.
• Щелкните Измерить и выберите Расстояние .
• Укажите первую и вторую точки; используйте объектные привязки для точности.

Существуют специализированные блоки AutoCAD с символами, которые нужны для однолинейных схем; вы можете либо найти их с помощью веб-поиска, либо создать свои собственные и сохранить их для использования в будущем.

Однолинейная схема аудиовизуальной системы объекта должна содержать следующую информацию:

• Подробную легенду
• Идентификация оборудования
• Входное рабочее напряжение
• Характеристики трансформатора
• Отношение напряжения
• Полное сопротивление
• Соединения обмотки
• Размеры кабеля питания фазы, нейтрали и заземления
• Материал проводника, размер и тип кабелепровода
• Распределительные устройства, распределительные щиты, ЦУД, предохранители, щиты, автоматические выключатели, АВР и номинальные значения постоянного тока
• Реле защиты с номерами устройств и трансформаторы тока с соответствующими коэффициентами
• Номинальный ток оборудования
• Номинальные значения напряжения, частоты, фазы и тока короткого замыкания на шине
• Номер кабеля, длины и размеры
• Тип соединения трансформатора, напряжение, кВА и импеданс
• Напряжение генератора и кВт
• Двигатель

л. с.

• Коэффициенты тока и напряжения измерительных трансформаторов
• Номера релейных устройств

Если вы используете программное обеспечение D-Tools System Integration (SI) для проектирования AV-систем, вы можете создать линейный чертеж AutoCAD, используя интегрированный интерфейс AutoCAD. У SI также есть библиотека ресурсов блоков AutoCAD, содержащая важную инженерную информацию и информацию о продукте, которую можно использовать в соответствии с чертежами. Создание вашей однолинейной схемы в SI обеспечивает беспрепятственную интеграцию с остальной частью вашего рабочего процесса, от предложений до управления выездным обслуживанием, позволяя другим в вашей компании получать доступ к диаграмме, когда это необходимо, будь то для установки или обновления.

Практический результат по SLD

Хотя обычно упускается из виду важность однолинейных диаграмм, когда возникают более насущные проблемы, связанные с повседневными операциями, предприятия должны выделять время и бюджет для их поддержания. схемы актуальные. Таким образом, можно избежать сбоев в работе; что еще более важно, объекты становятся более безопасными, когда наготове имеется надежная документация по электрическим системам.

Начало работы с D-Tools

Интегрированные интерфейсы AutoCAD и Visio в D-Tools SI упрощают управляемый данными процесс создания и обновления однолинейных схем для AV-систем. Узнайте больше об интеграции программного обеспечения для инженерных чертежей.
