Однолинейная схема электроснабжения распределительного щита: как нарисовать по ГОСТ

Однолинейная схема электроснабжения представляет собой документ, передающий в графической форме эксплуатационные характеристики и расчетные данные проекта электросети того или иного помещения, будь то жилой частный или многоквартирный дом, квартира, гараж или предприятие. Согласно документации, регламентирующей использование потребительских электроустановок, наличие рассматриваемой схемы у лица, эксплуатирующего электрическую сеть, является принципиальным моментом, проверяемым в ходе разного рода согласований. Поэтому при проектировании этого документа надлежит брать во внимание не только соответствующие ГОСТы, но и ограничения, налагаемые региональными отделениями Ростехнадзора и Энергосбыта.

Что такое однолинейная схема электроснабжения и зачем нужна

Однолинейная схема электроснабжения является техническим документом, на котором отображаются все элементы электрической сети объекта с указанием их характеристик и параметров, а также установленная и расчётная мощности объекта в целом. Термин «однолинейная» означает, что все электрические соединения, существующие на объекте, вне зависимости от их фазности, на схеме отображаются одной линией. Правила оформления однолинейных схем регламентированы ГОСТ 2.702-2011 «Единая система конструкторской документации (ЕСКД). Правила выполнения электрических схем». Основное предназначение подобной исполнительной документации – информативность и предоставление визуального восприятия о конфигурации электрической сети объекта, необходимого для принятия решений при эксплуатации энергетического хозяйства.

Пример оформления однолинейной схемы электроснабжения промышленного предприятия

Виды однолинейных электрических схем

В зависимости от того, на каком этапе выполнения работ по созданию электрической сети объекта составляется однолинейная схема, зависит её вид и прямое предназначение. На этапе разработки проектной документации составляется расчётная однолинейная схема, служащая основным документом для расчёта параметров системы электроснабжения. Именно этот документ необходим для последующих согласований с органами, выдающими технические условия для подключения объекта строительства к действующим электрическим сетям, каковыми являются электросетевые организации в месте размещения объекта-потребителя электрической энергии.

К сведению! Порядок получения технических условий на подключение к электрическим сетям регламентирован рядом документов. Среди них: Постановление Правительства РФ № 861 от 27.12.2004 «Об утверждении Правил недискриминационного доступа к услугам по передаче электрической энергии и оказания этих , «Правил недискриминационного доступа к услугам администратора торговой системы оптового рынка и оказания этих . Все нормативные документы должны быть учтены при разработке документации обязательно.

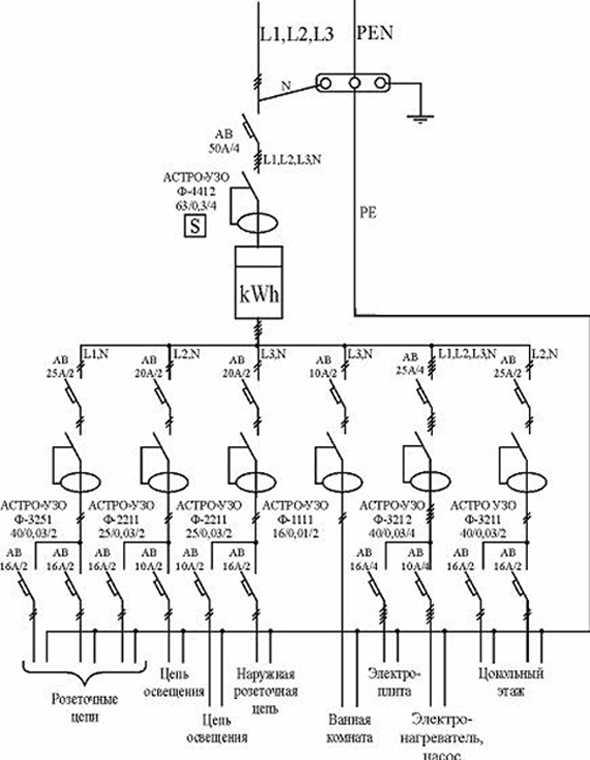

Расчётная схема квартирного щита загородного дома

На этапе эксплуатации объекта составляются однолинейные исполнительные схемы, на которых отображаются все изменения, вносимые в конфигурацию электрической сети в процессе её использования. Это может быть связано с модернизацией используемого оборудования или его заменой, добавлением новых мощностей или изменением конфигурации магистральных и групповых линий. На крупных объектах, где система электроснабжения подразделяется на несколько уровней, однолинейные схемы составляются по каждой группе потребителей: «объект в целом – цех – участок» и т.д. Изначально делается рисунок, отображающий подстанции (ТП) и конфигурацию сетей их объединяющих, затем схема ТП или ГРЩ (главный распределительный щит) и затем − каждого силового или осветительного щитка, имеющегося на объекте.

К сведению! На объектах различной формы собственности за ведение технической документации и её соответствие предъявляемым требованиям отвечает лицо, ответственное за энергохозяйство (ПТЭЭП гл.1.2 «Обязанности, ответственность потребителей за выполнение правил»).

Исполнительная схема 2-трансформаторной подстанции

На основе однолинейных разрабатываются прочие электрические схемы системы электроснабжения: структурные и функциональные, принципиальные и монтажные.

Этапы проектирования

Если всё же принято решение делать проект своими руками, то придётся узнать последовательность и этапы такой работы. От этого может зависеть, одобрят его или нет. Поэтому нужно:

  1. Получить технические условия, что даст возможность выяснить, где находится точка, куда необходимо будет запитаться. Здесь поможет муниципальная электросетевая организация.
  2. В муниципальном отделе архитектуры получить генплан, чтобы иметь представление о пути, где проходит питающий кабель до частной запитываемой территории. Это же поможет выяснить, где находится подстанция, а также другие коммуникации, которые без такого плана можно повредить.
  3. Рассчитать мощность потребителя, которая потребуется. И уже на основании этого делать однолинейную схему. Подобный проект в себе должен содержать не только саму схему, но и материалы, которые помогут её понять, т. е. условные обозначения, разъяснения, подключения потребителей и аппаратов защиты.
  4. Согласовать разработанный проект, что будет подтверждением разрешения на подключение к магистрали электросети. Это заключительный этап, после чего можно начинать монтажные работы.

Здесь стоит обратить внимание, что начинать любые монтажные работы запрещено до получения соответствующего разрешения от определённых инстанций. Когда такое разрешение получено, то вся ответственность перекладывается на монтажную организацию.

Нередко при разработке проекта из вида выскальзывают дополнительное освещение или системы безопасности, т. е. камеры, сигнализации, видеонаблюдение и пр. Но и их необходимо включать в общий проект. Если проект будет полностью соответствовать заявленным требованиям, то проблем с согласованием и получением разрешения на подключение и выполнение монтажных работ не возникнет.

Принципы проектирования однолинейной схемы электроснабжения

При разработке и оформлении исполнительной документации необходимо выполнять требования к подобным документам, отражённым в нормативной литературе, а также ПТЭЭП и ПУЭ («Правила устройства электроустановок»).

Что должна включать однолинейная схема электроснабжения

На однолинейных схемах электроснабжения должна быть отражена следующая информация, а именно:

  • граница зоны ответственности организации, поставляющей электрическую энергию, и её потребителя;

К сведению! Граница зоны ответственности отображается в Договоре на электроснабжение конкретного объекта.

Отображение зоны балансовой принадлежности на схеме электроснабжения объекта

  • вводно-распределительные устройства (ВРУ) или ГРЩ, а также трансформаторные подстанции, стоящие на балансе потребителя с отображением устройств АВР (автоматическое включение резерва), если таковые имеются;

Важно! При наличии в системе электроснабжения автономного источника питания он должен быть отражён на однолинейной схеме в обязательном порядке.

  • приборы учёта электрической энергии с указанием коэффициента трансформации трансформаторов тока при использовании счётчиков, работающих на вторичном токе в 5 Ампер;
  • информация обо всех имеющихся на объекте распределительных шкафах как силового оборудования, так и системы освещения;
  • длины магистральных электрических линий с указанием марки кабелей, проводов и способов их прокладки;
  • технические параметры и состояние в рабочем положении всех устройств автоматического отключения, к которым относятся автоматические выключатели, УЗО и предохранители;
  • данные обо всех электрических нагрузках, подключаемых к отображаемому на схеме оборудованию, с указанием их мощности, тока и cos ϕ.

Вариант выполнения расчётной однолинейной схемы электроснабжения административного здания

Этапы проектирования

Наличие однолинейной схемы электроснабжения является обязательным условием для получения разрешения на подключение объекта строительства к сетям электроснабжающей организации, поэтому прежде, чем приступать к её разработке, необходимо запросить технические условия.

В связи с этим все работы по проектированию схемы электроснабжения можно разбить на несколько этапов:

  1. Запрос и получение технических условий;
  2. Разработка однолинейной схемы электроснабжения на основании полученных документов;
  3. Согласование разработанной документации в организации, выдавшей технические условия.

Вариант оформления технических условий на электроснабжение

Правила оформления, требования ГОСТов

При оформлении однолинейной схемы электроснабжения необходимо соблюдать требования ГОСТов, регламентирующих этот процесс, а именно:

  • ГОСТ 2. 709-89 «Единая система конструкторской документации (ЕСКД). Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах»;
  • ГОСТ 2.755-87 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения»;
  • ГОСТ 2.721-74 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в схемах. Обозначения общего применения (с Изменениями №№ 1, 2, 3, 4)»;
  • ГОСТ 2.710-81 «Единая система конструкторской документации (ЕСКД). Обозначения буквенно-цифровые в электрических схемах (с Изменением № 1)».

Вариант оформления однолинейной схемы электроснабжения в соответствии с данными ГОСТами приведён наследующем рисунке.

Расчётная однолинейная схема электроснабжения жилого дома

Условные обозначения, используемые при составлении однолинейных схем

Все элементы системы электроснабжения отображаются на схеме в виде графических изображений, которые регламентированы нормативной литературой, указанной в предыдущем разделе статьи. Электрические коробки и шкафы различного назначения изображаются следующим образом.

Электроустановочные изделия (розетки и выключатели), в зависимости от конструкции и типа исполнения, отображаются вот так

Приборы электрического освещения изображаются следующим образом

Силовые трансформаторы и трансформаторы тока изображаются так

Электроизмерительные приборы имеют следующий вид на схемах электроснабжения, в соответствии с ГОСТ

Пересечение электрических линий и места соединения электропроводки, а также заземление выглядят следующим образом

Коммутационные устройства (автоматические выключатели и пускатели, короткозамыкатели и отделители, а также прочие аппараты) изображаются так

Для того чтобы узнать, как правильно оформить исполнительную документацию, необходимо изучить все требования ГОСТов или воспользоваться специальной компьютерной программой, которая учтёт все эти требования в автоматическом режиме при её использовании

Освещение дорог и проезжей части улиц

Такой способ соединения самый надежный. Основным сочетанием нагрузок по СНиП 2. В остальном, принципиальные схемы управления освещением такие же, как для ламп накаливания. Принципиальная схема цепей управления освещением Централизованное отключение наружного освещения осуществляется введением в схемы управления блок-контакта реле централизованного отключения РО на пульте централизованного отключения или блок-контакта реле двойного снижения напряжения ДСН, установленного в релейных шкафах.

Например: Диапазон уставки освещения 2… lux Коммутируемая мощность активная нагрузка 16 A контакта индукт.

Случайно прикоснувшись к фазовому контакту в патроне, человек мгновенно делается новоиспеченным нолем, другими словами его бьет током.

Но в случае если на этажном щите не подготовлено место для его включения, то концы защитного нулевой отметки с желто-зеленой маркировкой изоляции оставляют в готовности к подсоединению, хотя и не коммутируют. При монтаже электропроводки схем освещения следует соблюдать правила использования цветовой разметки изоляции для каждой магистрали.

Допускается выполнять узлы установки без точного соблюдения масштаба, если это не искажает наглядности изображения и не затрудняет чтения чертежа.

Оптимально подобранные уличные осветительные приборы позволяют: Уменьшить пиковые нагрузки на электросеть; Эффективно освещать фасады архитектурных объектов; Пользоваться светильниками без замены ламп продолжительное время; Использовать осветительные приборы для различных задач: начиная от освещения двора, заканчивая освещением магистральных улиц.

Здесь только замечу, что данные условные схемы подключения выключателей освещения, относятся к любым типам светильников. Управление освещением 2 и более мест. Схемы освещения.

Программы для оформления исполнительной документации

В настоящее время чтобы оформить разработанную однолинейную схему в соответствии с требованиями ГОСТ, достаточно просто только наличия персонального компьютера и специального программного обеспечения, позволяющего выполнить эту работу. Существует несколько видов компьютерных программ, предназначенных для этих целей:

  1. «Компас-Электрик» – бесплатная программа, достаточно проста в использовании, пользуется популярностью среди инженерно-технических работников, трудящихся в службах главного энергетика предприятий различного профиля.

    Составление электрической схемы с использованием «Компас-Электрик»

  2. «Microsoft Visio» – бесплатная программа, которой, как правило, пользуются люди при составлении схемы электроснабжения частного дома или квартиры в разовом случае.
  3. «1-2-3 схема» − бесплатная программа, популярная среди студентов и начинающих специалистов в этой области техники.
  4. «Eagle» − программа реализуется в бесплатном и платном пакетах, различающихся по своим техническим возможностям.
  5. «DipTrace» − программа используется для составления электрических схем и рисования печатных плат, используемых при изготовлении электронных устройств.
  6. «AutoCAD Electrician» − одна из наиболее известных и распространённых программ, используемых как профессиональными проектировщиками, так и простыми пользователями, имеющими достаточный опыт работы на компьютерной технике.

Работа по составлению однолинейной схемы распределительного щита в программе «AutoCAD Electrician»

Условные обозначения в электрических схемах

Если для обычного человека восприятие информации происходит при чтении слов и букв, то для слесарей и монтажников их заменяют буквенные, цифровые или графические обозначения. Сложность в том, что пока электрик закончит обучение, устроится на работу, научится чему-то на практике, как появляются новые СНиПы и ГОСТы, согласно которым вносятся коррективы. Поэтому не стоит пытаться выучить всю документацию и сразу же. Достаточно почерпнуть базовые познания, а по ходу трудовых будней добавлять актуальные данные.

Введение

Для конструкторов цепей, слесарей КИПиА, электромонтеров, умение прочитать электросхему – ключевое качество и показатель квалификации. Без специальных знаний сходу разобраться в тонкостях проектирования приборов, цепей и способах соединения электроузлов невозможно.

Условные обозначения можно считать особым криптографическим кодом, поясняющим работу и принцип действия конкретной схемы. В Японии, США и Европе значки существенно отличаются от отечественной маркировки, что необходимо учитывать.

Виды и типы электрических схем

Перед тем, как начать изучать существующие обозначения электрооборудования и его соединения, необходимо разобраться с типологией схем. На территории нашей страны введена стандартизация по ГОСТ 2.701-2008 от 1.07.2009 года, согласно «ЕСКД. Схемы. Типы и виды. Общие требования».

Исходя из этого норматива, все схемы разделены на 8 типов:

  1. Объединенные.
  2. Расположенные.
  3. Общие.
  4. Подключения.
  5. Монтажные соединений.
  6. Полные принципиальные.
  7. Функциональные.
  8. Структурные.

Среди существующих 10 видов, указанных в данном документе, выделяют:

  1. Комбинированные.
  2. Деления.
  3. Энергетические.
  4. Оптические.
  5. Вакуумные.
  6. Кинематические.
  7. Газовые.
  8. Пневматические.
  9. Гидравлические.
  10. Электрические.

Для электриков представляет наибольший интерес среди всех вышеперечисленных типов и видов схем, а также самая востребованная и часто используемая в работе – электрическая схема.

Последний ГОСТ, который вышел, дополнен многими новыми обознвачениями, актуальный на сегодня с шифром 2.702-2011 от 1.01.2012 года. Называется документ «ЕСКД. Правила выполнения электрических схем», ссылается на другие ГОСТы, среди которых упомянутый выше.

В тексте норматива изложены четкие требования в подробностях к электросхемам всех видов. Поэтому руководствоваться при монтажных работах с электрическими схемами следует именно данным документом. Определение понятия электрической схемы, согласно ГОСТ 2.702-2011 следующее:

«Под электрической схемой следует понимать документ, содержащий условные обозначения частей изделия и/или отдельных деталей с описанием взаимосвязи между ними, принципов действия от электрической энергии».

После определения в документе содержатся правила реализации на бумаге и в программных средах обозначений контактных соединений, маркировки проводов, буквенных обозначений и графического изображения электрических элементов.

Следует заметить, что чаще в домашней практике используются всего три типа электросхем:

  • Монтажные – для прибора изображается печатная плата с расположением элементов при четком указании места, номинала, принципа крепления и подведения к другим деталям. В схемах электропроводки для жилых помещений указывается количество, место расположения, номинал, способ подключения и другие точные указания для монтажа проводов, выключателей, светильников, розеток и т.п.
  • Принципиальные – на них указываются подробно связи, контакты и характеристика каждого элемента для сетей или приборов. Различают полные и линейные принципиальные схемы. В первом случае изображается контроль, управление элементами и сама силовая цепь; в линейной схеме ограничиваются только цепью с изображением остальных элементов на отдельных листах.
  • Функциональные – здесь без детализации физических габаритов и других параметров указывается основные узлы прибора или цепи. Любая деталь может изображаться в виде блока с буквенным обозначением, дополненного связями с другими элементами устройства.

Схема электропроводки

Составление схемы электропроводки необходимо при строительстве или капитальном ремонте дома. Выполняется эта схема на плане помещения с указанием высоты прокладки кабелей и мест установки автоматов, розеток и выключателей.

Этим планом будет пользоваться не только тот человек, который её составил, но и монтажники, а впоследствии и электромонтёры, ремонтирующие электропроводку. Поэтому условные изображения розеток и выключателей на чертежах должны быть понятны всем и соответствовать ГОСТу.

Обозначение розеток на электросхемах

Условное обозначение розетки – полукруг. Количество и направление чёрточек, отходящих от него, показывают все параметры этих устройств:

  • Для скрытой проводки полукруг пересекается вертикальной чертой. В устройствах для открытой проводки она отсутствует;
  • В одинарной розетке вверх отходит одна линия. В двойных – такая черточка сдвоенная;
  • Однополюсная розетка обозначается одной линией, трёхполюсная – тремя, расходящимися веером;
  • Степень защиты от погодных условий. Приборы с защитой IP20 изображаются прозрачным полукругом, а с защитой IP44-IP55 – этот полукруг закрашивается чёрным цветом;
  • Наличие заземления показывается горизонтальной чертой. Она одинаковая в устройствах любой конфигурации.

Интересно. Кроме электрических розеток, есть компьютерные (для LAN-кабеля), телевизионные (для антенны) и даже вакуумные, к которым подключается шланг от пылесоса.

Обозначение выключателей на схемах

Выключатели на всех чертежах имеют вид небольшого кружка с наклонённой вправо чертой вверху. На ней нанесены дополнительные чёрточки. По количеству и виду этих чёрточек можно определить параметры устройства:

  • крючок в виде буквы «Г» – аппарат для открытой проводки, поперечная черта в виде буквы «Т» – для скрытой;
  • черта одна – одноклавишный выключатель, две – двухклавишный, три – трёхклавишный;
  • если кружок закрашен, то это устройство со степенью защиты от погодных условий IP44-IP55.

Читать также: Содержание драгметаллов в материнских платах

Кроме обычных выключателей, есть проходные и перекрёстные, позволяющие управлять светом из нескольких мест. Обозначение таких аппаратов в электрических схемах аналогично обычным, но наклонных черт две: вправо-вверх и влево-вниз. Условные знаки на них дублируются.

Обозначение блока выключателей с розеткой

Для удобства пользования и более эстетичного вида эти приборы устанавливаются в соседних монтажных коробках и закрываются общей крышкой. Обозначаются по ГОСТу такие блоки полукругом, линии на котором соответствуют каждому устройству в отдельности.

На следующем рисунке два примера блоков выключателей и розеток:

  • конструкция для скрытой проводки из розетки с заземляющим контактом и двойного выключателя;
  • конструкция для скрытой проводки из розетки с заземляющим контактом и двух выключателей: двойного и одинарного.

Условные обозначения других приборов

Кроме розеток и выключателей, в схемах электропроводки используются и другие элементы, имеющие свои обозначения.

В основу обозначения устройств защиты: автоматических выключателей, УЗО и реле контроля напряжения, заложено изображение открытого контакта.

Обозначение автоматического выключателя по ГОСТу состоит из необходимого количества контактов, соединённых между собой, и квадратика сбоку. Это символизирует одновременное срабатывание и системы защиты. Вводные автоматы в квартирах обычно двухполюсные, а для отключения отдельных нагрузок используют однополюсные.

Специальных обозначений по ГОСТу для УЗО и дифференциальных автоматов не существует, поэтому они отражают особенности конструкции. Такие устройства представляют собой трансформатор тока и исполнительное реле с контактами. В дифавтоматах к ним добавлен автомат защиты от перегрузки и короткого замыкания.

Реле контроля напряжения отключает электроприборы при отклонении напряжения за допустимые пределы. Состоит такое устройство из электронной платы и реле с контактами. Это видно на схеме таких приборов. Она изображается на верхней крышке корпуса.

Графические символы приборов освещения и подсветки, в том числе люстр на светодиодах, символизируют внешний вид и назначение приборов.

Знание условных обозначений розеток и выключателей и другой аппаратуры на чертежах нужно при составлении проекта, монтаже и ремонте электропроводки и другого электрооборудования.

Графические обозначения в электрических схемах

Документация, в которой указываются правила и способы графического обозначения элементов схемы, представлена тремя ГОСТами:

  • 2.755-87 – графические условные обозначения контактных и коммутационных соединений.
  • 2.721-74 – графические условные обозначения деталей и узлов общего применения.
  • 2.709-89 – графические условные обозначения в электросхемах участков цепей, оборудования, контактных соединений проводов, электроэлементов.

В нормативе с шифром 2.755-87 применяется для схем однолинейных электрощитов, условные графические изображения (УГО) тепловых реле, контакторов, рубильников, автоматических выключателей, иного коммутационного оборудования. Отсутствует обозначение в нормативах дифавтоматов и УЗО.

На страницах ГОСТ 2.702-2011 допускается изображение этих элементов в произвольном порядке, с приведением пояснений, расшифровки УГО и самой схемы дифавтоматов и УЗО. В ГОСТ 2.721-74 содержатся УГО, применяемые для вторичных электрических цепей.

ВАЖНО: Для обозначения коммутационного оборудования существует:

4 базовых изображения УГО

УГОНаименование
Замыкающий
Размыкающий
Переключающий
Переключающий с наличием нейтрального положения

9 функциональных признаков УГО

УГОНаименование
Дугогашение
Без самовозврата
С самовозвратом
Концевой или путевой выключатель
С автоматическим срабатыванием
Выключатель-разъединитель
Разъединитель
Выключатель
Контактор

ВАЖНО: Обозначения 1 – 3 и 6 – 9 наносятся на неподвижные контакты, 4 и 5 – помещаются на подвижные контакты.

Условные обозначения однолинейных схем

Как уже говорили, на однолинейных схемах указывается только силовая часть: УЗО, автоматы, дифавтоматы, розетки, рубильники, переключатели и т.д. и связи между ними. Обозначения этих условных элементов могут использоваться в схемах электрических щитов.

Основная особенность графических условных обозначений в электросхемах в том, что сходные по принципу действия устройства отличаются какой-то мелочью. Например, автомат (автоматический выключатель) и рубильник отличаются лишь двумя мелкими деталями — наличием/отсутствием прямоугольника на контакте и формой значка на неподвижном контакте, которые отображают функции данных контактов. Контактор от обозначения рубильника отличает только форма значка на неподвижном контакте. Совсем небольшая разница, а устройство и его функции другие. Ко всем этим мелочам надо присматриваться и запоминать.

Основные УГО для однолинейных схем электрощитов

УГОНаименование
Тепловое реле
Контакт контактора
Рубильник – выключатель нагрузки
Автомат – автоматический выключатель
Предохранитель
Дифференциальный автоматический выключатель
УЗО
Трансформатор напряжения
Трансформатор тока
Рубильник (выключатель нагрузки) с предохранителем
Автомат для защиты двигателя (со встроенным тепловым реле)
Частотный преобразователь
Электросчетчик
Замыкающий контакт с кнопкой «сброс» или другим нажимным кнопочным выключателем, с возвратом и размыканием посредством специального привода элемента управления
Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием посредством втягивания кнопки элемента управления
Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием посредством повторного нажатия на кнопку элемента управления
Замыкающий контакт с нажимным кнопочным выключателем, с возвратом и размыканием автоматически элемента управления
Замыкающий контакт с замедленным действием, который инициируется при возврате и срабатывании
Замыкающий контакт с замедленным действием, который срабатывает только при возврате
Замыкающий контакт с замедленным действием, который инициируется только при срабатывании
Замыкающий контакт с замедленным действием, который приводится в работу при возврате и срабатывании
Замыкающий контакт с замедленным действием, который срабатывает только при возврате
Замыкающий контакт с замедленным действием, который включается только при срабатывании
Катушка временного реле
Катушка фотореле
Катушка реле импульсного
Общее обозначение катушки реле или катушки контактора
Лампочка индикационная (световая), осветительная
Мотор-привод
Клемма (разборное соединение)
Варистор, ОПН (ограничитель перенапряжения)
Разрядник
Розетка (разъемное соединение):

  • Штырь
  • Гнездо
Нагревательный элемент

Буквенные обозначения в электрических схемах

Нормативы буквенного обозначения элементов на электрических схемах описываются в нормативе ГОСТ 2. 710-81 с названием текста «ЕСКД. Буквенно-цифровые обозначения в электрических схемах». Здесь не указывается отметка для дифавтоматов и УЗО, что в п. 2.2.12 этого норматива прописывается, как обозначение многобуквенными кодами. Для основных элементов электрощитов приняты следующие буквенные кодировки:

НаименованиеОбозначение
Выключатель автоматический в силовой цепиQF
Выключатель автоматический в управляющей цепиSF
Выключатель автоматический с дифференциальной защитой или дифавтоматQFD
Рубильник или выключатель нагрузкиQS
УЗО (устройство защитного отключения)QSD
КонтакторKM
Реле тепловоеF, KK
Временное релеKT
Реле напряженияKV
Импульсное релеKI
ФоторелеKL
ОПН, разрядникFV
Предохранитель плавкийFU
Трансформатор напряженияTV
Трансформатор токаTA
Частотный преобразовательUZ
АмперметрPA
ВаттметрPW
ЧастотомерPF
ВольтметрPV
Счетчик энергии активнойPI
Счетчик энергии реактивнойPK
Элемент нагреванияEK
ФотоэлементBL
Осветительная лампаEL
Лампочка или прибор индикации световойHL
Разъем штепсельный или розеткаXS
Переключатель или выключатель в управляющих цепяхSA
Кнопочный выключатель в управляющих цепяхSB
КлеммыXT

Обозначение Реле На Электрической Схеме

Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. К этому сухому контакту подключаются управляющие проводники контактора или пускателя , функция которого коммутировать или разъединять фазные провода, защищая систему от опасных перепадов напряжения.
Таким образом, получается, что при выключенном реле контакты замкнуты. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Примеры УГО в функциональных схемах Ниже представлен рисунок с изображением основных узлов систем автоматизации. Разберёмся с этим поподробнее. Как читать электрические схемы Сам же пружинящий контакт закреплён на ярме.

Отрисовку светильников в AutoCAD удобно выполнять при помощи динамических блоков.

Это само электромагнитное реле K1, выключатель SA1 и батарея питания G1. Каждое из обозначений можно применять в определенных случаях.

В большинстве случаев реле монтируется в защитном корпусе. D — контакты коммутационных приборов:.

Читаем принципиальные электрические схемы

Изображение электрооборудования на планах

Несмотря на то, что ГОСТ 2.702-2011 и ГОСТ 2.701-2008 учитывает такой вид электросхемы как «схема расположения» для проектирования сооружений и зданий, при этом нужно руководствоваться нормативами ГОСТ 21.210-2014, в которых указывается «СПДС.

Изображения на планах условных графических проводок и электрооборудования». В документе установлено УГО на планах прокладки электросетей электрооборудования (светильников, выключателей, розеток, электрощитов, трансформаторов), кабельных линий, шинопроводов, шин.

Применение этих условных обозначений используется для составления чертежей электрического освещения, силового электрооборудования, электроснабжения и других планов. Использование данных обозначений применяется также в принципиальных однолинейных схемах электрощитов.

Условные графические изображения электрооборудования, электротехнических устройств и электроприемников

Контуры всех изображаемых устройств, в зависимости от информационной насыщенности и сложности конфигурации, принимаются согласно ГОСТ 2. 302 в масштабе чертежа по фактическим габаритам.

Условные графические обозначения линий проводок и токопроводов

Условные графические изображения шин и шинопроводов

ВАЖНО: Проектное положение шинопровода должно точно совпадать на схеме с местом его крепления.

Условные графические изображения коробок, шкафов, щитов и пультов

Условные графические обозначения выключателей, переключателей

На страницах документации ГОСТ 21.210-2014 для кнопочных выключателей, диммеров (светорегуляторов) отдельно отведенного обозначения не предусмотрено. В некоторых схемах, согласно п. 4.7. нормативного акта используются произвольные обозначения.

Условные графические обозначения штепсельных розеток

Условные графические обозначения светильников и прожекторов

Обновленная версия ГОСТ содержит изображения светильников с лампами люминесцентными и светодиодными.

Условные графические обозначения аппаратов контроля и управления

Чтение электрических схем

В составленной электросхеме необходимо разобраться: как она работает, возможные неисправности и другие нюансы. Этот процесс называется «чтение электросхем». Для этого необходимо знать условные графические обозначения всех деталей, изображённых на ней, а также их соединений.

Обозначения проводников

Провода, соединяющие элементы электросхем, изображаются линиями. Они отличаются пояснительными надписями, цифрами и в некоторых случаях толщиной. В однолинейной схеме толстой линией изображается группа проводов: фазные и нулевой или «плюс» и «минус».

В чертежах с большим количеством деталей проводники изображаются не сплошной линией, а в начале и конце подключения с маркировкой каждого провода и указанием места подключения. Так же показываются провода, идущие с одного листа на другой.

Интересно. Места соединений трёх и более проводов отмечаются точкой.

Графические символы аппаратуры

Кроме проводов, в электросхемах есть другая аппаратура. Все её виды имеют свои условные графические изображения. Они символически отображают функции или устройство приборов. Это схематическое изображение автоматических выключателей, концевых переключателей и ламп, выполненное из простых геометрических элементов. Их сочетание несёт всю информацию об электроприборе.

Все условные обозначения и их элементы указаны в специальных таблицах, определяемых ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах». Он обязателен для исполнения не только на производстве, но и при проектировании бытовой электропроводки.

Система электроснабжения | Схема электроснабжения переменного тока

Передача электроэнергии от электростанции к помещениям потребителей известна как система электроснабжения.

Система электроснабжения состоит из трех основных компонентов, а именно электростанции, линий электропередачи и системы распределения. Электроэнергия вырабатывается на электростанциях, расположенных в благоприятных местах, как правило, вдали от потребителей. Затем он передается на большие расстояния к центрам нагрузки с помощью проводников, известных как линии передачи. Наконец, он распространяется среди большого количества мелких и крупных потребителей через распределительную сеть.

Системы электроснабжения можно в целом разделить на

(i) системы постоянного тока. или с. система

(ii) надземная или подземная система.

В настоящее время 3-фазные, 3-проводные сети переменного тока. система повсеместно принята для производства и передачи электроэнергии в качестве экономичного предложения. Однако распределение электроэнергии осуществляется по 3-фазному 4-проводному переменному току. система. Подземная система дороже, чем надземная. Поэтому в нашей стране для передачи и распределения электроэнергии в основном используется контактная сеть.

Схема электроснабжения переменного тока:

Большая сеть проводников между электростанцией и потребителями может быть разделена на две части, а именно: систему передачи и систему распределения. Каждая часть может быть дополнительно подразделена на две части: первичную передачу и вторичную передачу, а также первичное распределение и вторичное распределение. Рис. 7.1. показана схема типичного переменного тока. схема питания по однолинейной схеме. Можно отметить, что не обязательно, чтобы все силовые схемы включали все этапы, показанные на рисунке. Например, в определенной силовой схеме может отсутствовать вторичная передача, а в другом случае схема может быть настолько малой, что имеется только распределение, а не передача.

1. Генераторная станция: На рис. 7.1 GS представляет генерирующую станцию, где электроэнергия вырабатывается 3-фазными генераторами переменного тока, работающими параллельно. Обычное напряжение генерации составляет 11 кВ. Для экономии при передаче электроэнергии напряжение генерации (т. е. 11 кВ) повышают до 132 кВ (и более) на генерирующей станции с помощью трехфазных трансформаторов. Передача электроэнергии при высоком напряжении имеет ряд преимуществ, включая экономию материала проводника и высокую эффективность передачи. Может показаться целесообразным использовать максимально возможное напряжение для передачи электроэнергии, чтобы сэкономить материал проводника и получить другие преимущества. Но есть предел, до которого это напряжение может быть увеличено. Это связано с тем, что увеличение напряжения передачи приводит к проблемам с изоляцией, а также увеличивается стоимость распределительного и трансформаторного оборудования. Следовательно, выбор надлежащего напряжения передачи по существу является вопросом экономики. Обычно первичная передача осуществляется на 66 кВ, 132 кВ, 220 кВ или 400 кВ.

2. Первичная передача: Электроэнергия напряжением 132 кВ передается по 3-х фазной, 3-х проводной воздушной сети на окраину города. Это формирует первичную передачу.

3.Вторичная передача: Первичная линия передачи заканчивается на приемной станции (РС), которая обычно находится на окраине города. На приемной станции напряжение снижается до 33 кВ с помощью понижающих трансформаторов. С этой станции электроэнергия напряжением 33 кВ по 3-х фазной, 3-х проводной воздушной сети передается на различные подстанции (ПС), расположенные в стратегических точках города. Это формирует вторичную передачу. Рис. 7.2

4. Первичное распределение:  Вторичная линия электропередачи заканчивается на подстанции (ПС), где напряжение снижается с 33 кВ до 11 кВ, 3-фазная, 3-проводная. Линии 11 кВ проходят по важным дорожным обочинам города. Это формирует первичное распределение. Можно отметить, что крупным потребителям (имеющим потребность более 50 кВт) в основном подается мощность 11 кВ для дальнейшей обработки на собственных подстанциях.

5.Вторичное распределение:  Электроэнергия от первичного распределения (11 кВ) поступает на распределительные подстанции (РП). Эти подстанции расположены вблизи мест расположения потребителей и понижают напряжение до 400 В, 3-х фазные, 4-х проводные для вторичного распределения. Напряжение между любыми двумя фазами составляет 400 В, а между любой фазой и нейтралью — 230 В. Однофазная нагрузка освещения жилых помещений подключается между любой одной фазой и нейтралью, тогда как трехфазная двигательная нагрузка 400 В подключается к трехфазным линиям. напрямую.

Здесь стоит упомянуть, что вторичная распределительная система состоит из фидеров, распределителей и сервисных сетей. На рис. 7.2 показаны элементы системы распределения низкого напряжения. Фидеры (SC или SA), отходящие от распределительной подстанции (DS) Электропитание к распределителям (AB, BC, CD и AD). Ни одному потребителю не дается прямое подключение от фидеров. Вместо этого потребители подключены к распределителям через их сервисную сеть.

Примечание. Практическая энергосистема имеет большое количество вспомогательного оборудования (например, предохранители, автоматические выключатели, устройства контроля напряжения и т. д.). Однако такое оборудование не показано на рис. 7.1. Это связано с тем, что количество информации, включенной в диаграмму, зависит от цели, для которой предназначена диаграмма. Здесь наша цель — показать общую схему энергосистемы. Поэтому расположение автоматических выключателей, реле и т. д. не имеет значения.

 Кроме того, структура энергосистемы показана на однолинейной схеме. Полная трехфазная цепь редко требуется для передачи даже самой подробной информации о системе. На самом деле полная диаграмма скорее скроет, чем прояснит информацию, которую мы ищем с точки зрения системы.

Загрузка документации по продукту и программного обеспечения

Категория документа

3d

CAD, чертежи и кривые

Технические чертежи для наших продуктов.

59 672

стр.

Каталоги и брошюры

Обзоры продуктов и документы по выбору.

67 934

action_test

Оценка соответствия

2 598

котировка

Спецификации

60 366

стр.

Защита окружающей среды

23 523

box2

Руководства по установке и эксплуатации

Инструкции по установке, программированию и обслуживанию продуктов.

11 940

action_duplicate

Пресс-релиз

21

firmware_upgrade

Программное обеспечение и встроенное ПО

Все выпуски программного обеспечения и обновления доступны для загрузки.

3 472

action_print_preview

Решения

1 215

страница

Устойчивое развитие

89 410

action_settings1

Техническая информация

Узнайте о предстоящих мероприятиях и онлайн-курсах обучения.

142 788

earth_arrow

Обучение, мероприятия и вебинары

287

media_video

Видео

311

open_book

Белая книга

Откройте для себя наш обширный портфель решений

817

3d

CAD, чертежи и кривые

Технические чертежи для наших продуктов.

59 672

стр.

Каталоги и брошюры

Обзоры продуктов и документы по выбору.

67 934

action_test

Оценка соответствия

2 598

цитата

Спецификации

60 366

стр.

Защита окружающей среды

23 523

Посмотреть еще

3d

CAD, чертежи и кривые

Технические чертежи для наших продуктов.

59 672

стр.

Каталоги и брошюры

Обзоры продуктов и документы по выбору.

67 934

action_test

Оценка соответствия

2 598

котировка

Спецификации

60 366

стр.
