Буквенно-цифровые обозначения зажимов и проводов
Согласно ГОСТ 2.709-89 (СТ СЭВ 3754-82, СТ СЭВ 6308-88) обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах.
Обозначение зажимов
Для обозначения зажимов электрических элементов используют условный цвет, соответствующие графические или буквенно-цифровые символы (табл. 1).
Таблица 1. Обозначения зажимов электрических устройств
Присоединительный зажим электрического устройства | Обозначение | |
буквенно-цифровое | графическое | |
Для переменного тока: | ||
1-я фаза | U | |
2-я фаза | V | |
3-я фаза | W | |
нейтральный провод | N | |
Защитный провод | PE | По ГОСТ 2. 721 |
Заземляющий провод | E | « |
Провод бесшумового заземления | TE | « |
Провод соединения с корпусом | MM | « |
Провод эквипотенциальный | CC | « |
Зажимы электрических устройств, предназначенные для прямого или непрямого соединения с питающими проводами трехфазной системы, предпочтительно обозначать буквами U, V, W, если необходимо соблюдение последовательности фаз.
Зажим, соединенный с корпусом, обозначают буквами ММ, зажим эквипотенциальный — СС. Этим обозначением пользуются только в том случае, когда соединения данного зажима с защитным проводом или землей не видно. Обозначения проводов специального вида приведены в табл. 2.
Таблица 2. Обозначения проводов специального вида
Наименование | Обозначение | |
буквенно-цифровое | графическое | |
Система питания переменного тока: | ||
фазный провод | L | |
1-я фаза | L1 | |
2-я фаза | L2 | |
3-я фаза | L3 | |
нейтральный провод | N | |
Система питания постоянного тока: | ||
положительный полюс | L+ | + |
отрицательный полюс | L- | — |
средний провод | M | |
Защитный провод с заземлением | PE | По ГОСТ 2. 721 |
Защитный провод незаземленный | PU | |
Соединенный защитный и средний провод | PEN | |
Заземляющий провод | E | |
Провод бесшумового заземления | TE | |
Провод соединения с корпусом | MM | |
Провод эквипотенциальный | CC |
Пример буквенно-цифровых обозначений проводов и зажимов трехфазной системы приведен на рис. 1.
Рис. 1. Пример буквенно-цифрового обозначения
Обозначение участков цепей
Обозначение участков цепей служит для их опознавания, может отражать их функциональное назначение и создает связь между схемой и устройством.
При обозначении используют прописные буквы латинского алфавита и арабские цифры, выполненные одним размером шрифта.
Участки цепи, разделенные контактами аппаратов, обмотками машин, резисторами и другими элементами, должны иметь разное обозначение.
Соединения, проходящие через неразборные, разборные и разъемные контактные соединения, обозначают одинаково. Допускаются в обоснованных случаях разные обозначения.
Обозначение цепи переменного тока состоит из обозначения участков цепей фазы и последовательного номера:
• участки цепи 1-й фазы — L1, L11, L12, L13 и т. д.;
• 2-й фазы — L2, L21, L22, L23 и т. д.;
• 3-й фазы — L3, L31, L32, L33 и т. д.
Пример обозначения приведен на рис. 2. Допускается, если это не вызовет ошибочного подключения, обозначать фазы соответственно буквами А, В, С.
Рис. 2. Пример обозначения цепи переменного тока
Цепи постоянного тока обозначают нечетными числами на участках положительной полярности и четными числами на участках отрицательной полярности. Входные и выходные участки цепи обозначают с указанием полярности «L+» и «L-«; допускается применять только знаки «+» и «-» (рис. 3).
Рис. 3. Пример обозначения цепи постоянного тока
Гост 2.
709-89 ескд
Фазный проводник, его определение по цвету или иначе
Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.
В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод — индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки . Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.
Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой , мультиметр позволяет завершить правильное определение назначения всех трех проводников.
Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.
Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в
- Беларуси,
- Гонконге,
- Казахстане,
- Сингапуре,
- Украине.
Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.
Цветовые обозначения проводов в разных странах
В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.
Этими буквами обозначают по-английски нейтраль (N), и линию (L — «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» — ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы — не что иное как обозначения фазы и нуля по-английски.
Также из английского языка взято обозначение проводников PE (protective earth) — защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.
Поскольку в промышленности существуют еще и электрические сети , и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.
Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:
фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.
В занулении N, заземлении PE и совмещенном проводнике PEN используются желтый, зеленый и синий цвета.
На для проводников и шин применяются красный и синий цвета.
Цвета шин и проводов на постоянном токе
Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:
Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.
В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.
- Рабочий нуль (N) – синего цвета, иногда красный.
- Нулевой защитный проводник (PE) – желто-зеленого цвета.
- Фаза (L) – может быть белой, черной, коричневой.
В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.
Разнообразие расцветки изоляции электрокабелей

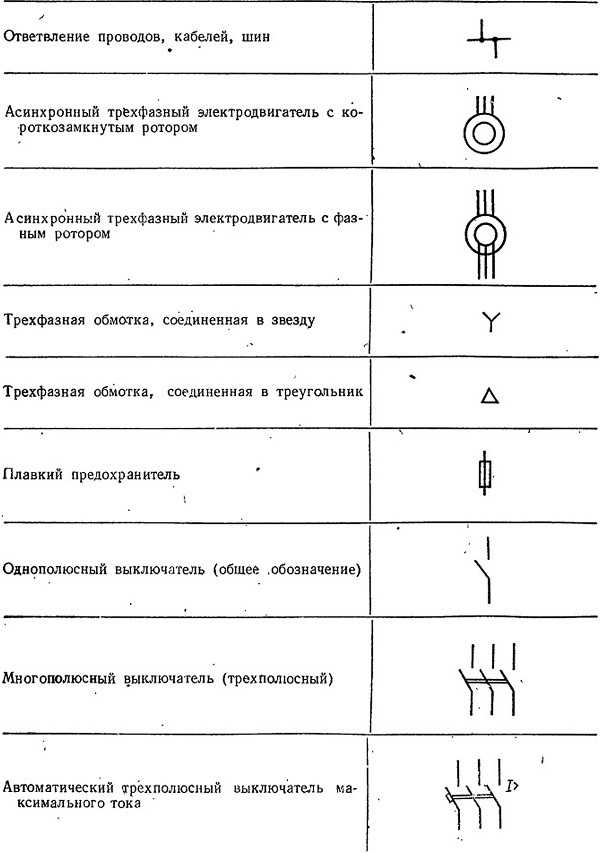

Графические и буквенные условные обозначения в электрических схемах
Цветовая маркировка проводов многообразна и сильно различается для заземления, фазных и нулевых жил. Чтобы не было путаницы, требования ПУЭ регламентируют какого цвета провод заземления использовать в щитке электропитания, какие расцветки обязательно надо использовать для нуля и фазы.
Если монтажные работы проводились высококвалифицированным электриком, который знает современные стандарты работы с электропроводами, не придется прибегать к помощи индикаторной отвёртки или мультиметра. Назначение каждой жилы кабеля расшифровывается знанием его цветового обозначения.
Что такое ноль
Однако, трехфазный ток оптимален для применения на производстве. То есть, он хорош для питания мощных потребителей электроэнергии. Для бытового потребления такое количество фаз обычно излишне. К тому же линейное напряжение составляет 380-400 вольт. Такое высокое напряжение слишком опасно для применения в быту. Потому в бытовых условиях применяют однофазный ток напряжением 220 вольт.
Напряжение между нулем и каждой фазой
Было бы экономически невыгодно генерировать однофазный и трехфазный ток отдельно друг от друга. Потому однофазный переменный ток получают от того же источник питания, применяя нулевой проводник. Как правило, от электростанции переменный ток передается только по фазным проводникам. Нулевой проводник при этом не применяется. Потому как не нужно питать однофазных потребителей.
Ток при передаче имеет очень большое напряжение. Так транспортировать переменный ток намного удобнее чем при малом напряжении. Потому как можно применять проводники намного меньшего сечения для передачи тока такой же мощности. Для питания потребителей электроэнергией применяют более низкое напряжение. Снижают напряжения используя понижающие трансформаторы.
Для получения однофазного тока вторичную обмотку понижающего трансформатора обычно соединяют в схему под названием «звезда». При таком соединении начала фаз служат выводами трансформатора. На началах фаз, при работе трансформатора, появляется напряжение. К началам фаз присоединяют фазные проводники. Фазные проводники служат для подачи электрической энергии потребителю.
Схема соединения обмоток трехфазного трансформатора звездой с нулевым выводом
Нулевая точка (ноль) переменного тока на графике
Нулевой проводник и проводник одной из фаз служат для питания однофазных потребителей. Считается, что однофазный электрический переменный ток течет от нулевой точки к началу фазы источника питания. От начала фазы к потребителю. От потребителя, через нулевой проводник, к нулевой точке. А затем проделывает тот же путь обратно. И так 100 раз в секунду.
Также нулевой проводник в трехфазной сети нужен для устранения перекоса фаз. На каждой из трех фаз, в одно и тоже время, может быть разное количество потребителей с разной потребляемой мощностью. Подобное положение может вызвать перекос фаз и выход из строя источника тока. Для стабилизации этой ситуации и нужен нулевой проводник.
Однофазные потребители подключены к разным фазам электросети. Это может привести к дисбалансу. Для стабилизации этой ситуации и нужен нулевой проводник
Таким образом, между двумя любыми разными фазами существует линейное напряжение. Линейное напряжение составляет 380-400 вольт. Между каждой фазой и нулевой точкой существует фазное напряжение. Фазное напряжение составляет 220-230 вольт.
Фазное и линейное напряжение
Обозначение фазы и ноля
Буквенные обозначения элементов на электрических схемах
Для безопасной организации электроснабжения в жилищном и промышленном секторах соединение электросхем выполняется изолированными кабелями с внутренними жилами, различающимися между собой буквенной и цветовой маркировкой изоляционного покрытия. Маркировка L в электрике помогает монтажникам быстрее и без ошибок выполнить ремонтно-сборочные операции. Электроустановки напряжением до 1000 В относятся к бытовой сфере эксплуатации, правила обозначения электропроводов регламентируются ГОСТ Р 50462/2009. Перед проведением любых работ на электрооборудовании надо знать, как обозначается фаза и ноль на схеме.
Обозначение фазы (L) определяет жилу переменной сети под напряжением. Английское слово «фаза» — переводится как «активный провод». Фазные линии обладают повышенной опасностью для людей и домашнего имущества, поэтому, чтобы обеспечить безопасную эксплуатацию электрооборудования, их закрывают изоляцией разного цвета. Обозначаться провода должны для правильного коммутирования с требуемыми зажимами/клеммами. В случае подключения трехфазных сетей предусмотрена цифровая маркировка L1/ L2/ L3.
N обозначение получено от сокращения английского слова «neutral» — нейтральный. Именно так в мире маркируют ноль-провод. Хотя многие мастера считают, что буквенное обозначение его взято от английского «Null» — нуль.
Обозначение плюса и минуса
Обозначения в схемах. условный графический и буквенный код элементов электрических схем
Используемые стандарты будут различаться в зависимости от того, в какой стране выполняется проводка, типа электричества и других факторов
Изучение различных вариантов, которые могут использоваться в данной ситуации, имеет важное значение для безопасности на рабочем месте
При подключении к источнику постоянного тока обычно используются 2 либо 3 провода. Окраска выглядит следующим образом:
- Красный — «+» плюс провод;
- Черный — «-» минус провод;
- Белый или серый — заземляющий провод.
Обратите внимание! Надежная и разборчивая маркировка должна быть обеспечена на границе раздела, где существуют новые и старые версии цветового кода для фиксированной электропроводки. Предупреждающее уведомление также должно быть заметно на соответствующем распределительном щите, управляющем цепью
Какого цвета полюса в проводах
Защитно-нейтральный кабель соединяет защитный заземляющий и N-нейтральный кабеля. Эти типы требуют двойного заземления, натянутого вдоль линии. Маркировка электрических проводов такая же, как и для защитного проводника, желто-зеленая. Синий цвет использовался и в старых инсталляциях, но в настоящее время такая маркировка встречается редко. Гораздо чаще можно увидеть установки, отмеченные альтернативными желтыми и зелеными полосами.
Обратите внимание! Сам кончик защитно-нейтрального кабеля, как правило, отмечен синим цветом. Нулевой кабель встречается в очень старых электроустановках
Он использовался в тех случаях, когда схемы еще не имели нейтральных и защитных кабелей. В установке были только фазовый и заземленный нейтральный провода, которые можно было распознать по синему цвету. Сегодня нейтральный проводник больше не используется в электроустановках
Нулевой кабель встречается в очень старых электроустановках. Он использовался в тех случаях, когда схемы еще не имели нейтральных и защитных кабелей. В установке были только фазовый и заземленный нейтральный провода, которые можно было распознать по синему цвету. Сегодня нейтральный проводник больше не используется в электроустановках.
Зеленый цвет кабеля с положительным потенциалом
Зелёный цвет предназначен для электрических кабелей с положительным потенциалом.
В электронных устройствах положительный заряд протекает в красных проводах, отрицательный — в чёрных.
Нулевой проводник
Нулевой проводник или, как его еще называют, нейтраль выполняет простую, но важную функцию. Он выравнивает нагрузки в сети, на выходе обеспечивая напряжение в 220 Вольт. Избавляет фазы от скачков и перекосов, нейтрализуя их. Не удивительно, что его символом является буква n – образован от английского слова Neutral. А сочетание обозначений n, l в электрике всегда идут рядом.
Цвет нулевого провода всегда синий. Конечно, встречаются вариации – от темно-синего до небесно-голубого. Но синий — он и в Африке синий.
Нулевой проводник всегда синего света
В распределительном щитке все кабели данной расцветки группируются на одной, нулевой шине с соответствующей буквенной аббревиатурой. В розетках также есть необходимая маркировка.
Поэтому мастер никогда не спутает, куда крепить специальный нулевой контакт.
Такая маркировка, принцип работы применимы как к однофазной, так и к трехфазной сети.
Ручная цветовая разметка
Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.
Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.
Разметка двужильных проводов
Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.
Правда эффективной она будет только для двухжильных проводов, ведь если фаз несколько, то определить где какая индикатор не сможет. В таком случае придется отключать провода и использовать прозвонку.
Далее понадобится набор специальных трубок с термоусадочным эффектом или ленты для изоляции, чтобы разметить фазу и ноль.
Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.
Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.
Разметка трехжильных проводов
Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».
Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.
Если же при профилактических работах выяснилось, что маркировка устарела, менять кабеля не обязательно. Замене, в соответствии с современными стандартами, подлежит только электрооборудование, вышедшее из строя.
Оцените статью:
Типы электрических чертежей и диаграмм
В области электротехники и электроники мы используем различные типы чертежей или диаграмм для представления определенной электрической системы или цепи. Эти электрические цепи представлены линиями, обозначающими провода, и символами или значками, обозначающими электрические и электронные компоненты. Это помогает лучше понять связь между различными компонентами. Электрики полагаются на план электрического этажа (который также является электрической схемой) для выполнения любой проводки в здании.
Инженеры используют различные типы электрических чертежей, чтобы выделить определенные аспекты системы, но физическая схема и ее функции остаются прежними. Некоторые из этих электрических чертежей или схем описаны ниже.
Похожие сообщения:
- Лучшие и лучшие книги и руководства для электриков и учеников
- Типы пускателей двигателей и методы пуска двигателей
Содержание
Блок-схема
Блок-схема — это тип электрического чертежа, который представляет основные компоненты сложной системы в виде блоков, соединенных между собой линиями, представляющими их взаимосвязь. Это самая простая форма электрического чертежа, поскольку она только подчеркивает функцию каждого компонента и показывает ход процесса в системе.
Блок-схему проще разработать, и она является первым этапом разработки сложной схемы для любого проекта. В нем отсутствует информация о проводке и размещении отдельных компонентов. Он представляет только основные компоненты системы и игнорирует любые мелкие компоненты. Вот почему; электрики не полагаются на блок-схему.
Пример:
В следующих двух примерах блок-схемы показаны ЧМ-передатчик и частотно-регулируемый привод ЧРП.
На этой диаграмме показан процесс преобразования аудиосигнала в частотно-модулированный сигнал. Это довольно просто и легко понять. Каждый блок обрабатывает сигнал и передает его следующему. Практически FM-передатчик не выглядит так, потому что на блок-схеме отсутствуют отдельные компоненты.
На этой блок-схеме показано преобразование трехфазного источника переменного тока в постоянный, который снова преобразуется в регулируемый источник переменного тока. Это довольно сложный процесс, но эта диаграмма упрощает процесс на блоки для лучшего понимания.
Блок-схема дает представление о том, как выполняется процесс, не углубляясь слишком глубоко в электрические термины, но этого недостаточно для реализации схемы. Каждый блок представляет собой сложную схему, которую можно объяснить с помощью других методов рисования, описанных ниже.
- Связанный пост: Типы систем пожарной сигнализации и схемы их подключения
Принципиальная электрическая схема
На принципиальной схеме электрической цепи показаны полные электрические соединения между компонентами с использованием их символов и линий. В отличие от схемы соединений, здесь не указывается реальное расположение компонентов, линия между компонентами не представляет реального расстояния между ними.
помогает показать последовательное и параллельное соединение между компонентами и точное клеммное соединение между ними. Можно легко устранить неполадки в определенной схеме, применяя теорию электронных цепей.
Это наиболее распространенный тип электрического чертежа, который в основном используется техническим специалистом при реализации электрических схем. Большинство студентов-инженеров полагаются на принципиальную схему при разработке различных электрических проектов.
Пример:
Это принципиальная схема усилителя напряжения. Он использует различные символы для представления электрических компонентов и линий для представления электрического соединения между их клеммами. Практическая схема может отличаться по внешнему виду, но электрическое соединение и ее функция останутся прежними.
- Связанный пост: Типы трансформаторов и их применение
Однолинейная схема или однолинейная схема
Однолинейная схема ( SLD ) или однолинейная схема представляет собой представление электрической цепи с использованием одной линии. Как следует из названия, одна линия используется для обозначения нескольких линий электропередач, например, в трехфазной системе.
Однолинейная схема не показывает электрические соединения компонента, но может показывать размер и номинальные характеристики используемых компонентов. он упрощает сложные трехфазные силовые цепи, показывая все электрические компоненты и их взаимосвязь.
Используются для определения и изоляции любого неисправного оборудования в любой энергосистеме при устранении неполадок.
На схеме SLD используются специальные электрические символы и значки для различных компонентов.
Пример:
Типичным примером трехфазной цепи питания, которую можно представить с помощью однолинейной схемы, является передача и распределение электроэнергии потребителям.
На этой диаграмме четко показана трехфазная электростанция, которая передает энергию потребителям, расположенным ниже. Он проходит через несколько станций, функции и характеристики которых также упоминаются, но их электрические соединения не выделены.
Похожие сообщения:
- Типы катушек индуктивности
- Типы резисторов
- Типы конденсаторов
Схема подключения
Схема подключения используется для представления электрических компонентов в их приблизительном физическом расположении с использованием их специальных символов и их соединений с помощью линий. Вертикальные и горизонтальные линии используются для представления проводов, и каждая линия представляет собой отдельный провод, соединяющий электрические компоненты.
Схема соединений представляет собой графическое изображение компонентов, которое напоминает их электрическое соединение, расположение и положение в реальной цепи. Это действительно помогает показать взаимосвязи в различном оборудовании, таком как электрические панели, распределительные коробки и т. Д. Они в основном используются для прокладки проводки в домашних условиях и на производстве.
Пример:
Схема подключения трехфазной электропроводки
Это схема подключения трехфазной электропроводки в доме. На нем четко показаны компоненты с правильным электрическим соединением. Каждая отдельная линия (с цветовым кодом) представляет определенный фазный провод и его соединение с каждым компонентом. Схемы такого типа используются электриками при монтаже электропроводки в домашних условиях.
- Связанный пост: Типы батарей и элементов и их применение
Наглядная диаграмма
Наглядная диаграмма не обязательно представляет фактическую схему. На самом деле он показывает внешний вид схемы в режиме реального времени. его нельзя использовать для понимания или устранения неполадок в реальной схеме, и только по этой причине он обычно не используется. Человеку с меньшими познаниями в электрике невозможно понять, как работает схема, и диагностировать ее.
Пример:
Как видите, схема не дает достаточно информации об электрическом соединении компонентов.
Похожие сообщения:
- Типы переключателей
- Типы предохранителей
Лестничная диаграмма или линейная схема
Лестничная диаграмма представляет собой электрические схемы, которые представляют электрические цепи в промышленности для документирования логических систем управления. Она напоминает лестницу, поэтому ее называют лестничной диаграммой. Есть две вертикальные линии; левая вертикальная линия представляет шину питания (источник напряжения), а правая вертикальная линия представляет собой землю или нейтраль. Каждая горизонтальная строка представляет собой параллельную цепь, называемую звеном.
Лестничная диаграмма проста, понятна и помогает быстро устранять неполадки в цепи.
Пример:
Логическая диаграмма
Логическая диаграмма представляет логическую схему, изображая сложную схему и процесс с использованием различных блоков или символов. Логические функции представлены их логическими символами, тогда как блоки используются для представления сложной логической схемы. Эти блоки помечены своей логической функцией для лучшего понимания, не зная внутренней структуры.
Блоки соединены между собой линиями, которые представляют входные и выходные линии для сигналов.
Логическая схема не показывает электрические характеристики цепи, такие как ток, напряжение, мощность и т. д. Она представляет только логическую функцию цепи или устройства, где сигнал рассматривается в двоичном формате, т. е. 1 или 0. Логическая схема обычно используется при проектировании цифровой логики.
Пример:
Это логическая схема одноразрядного полного сумматора, состоящего из цифровых логических элементов. Каждая входная линия A и B подает один бит в сумматор, а c in представляет бит переноса из предыдущих сумматоров. Выходные строки предоставляют сумму и выполняют в виде битов.
Связанный пост: Различные типы датчиков с приложениями
Схема стояка
Схема стояка представляет собой иллюстрацию физической схемы распределения электроэнергии в многоэтажном здании с использованием одной линии. Он показывает размер кабелепроводов, сечение проводов, параметры автоматических выключателей и других электрических устройств (номиналы выключателей, вилок, розеток и т. д.) от точки входа до ответвлений небольших цепей на каждом уровне. Он разделяет планировку с системой сигнализации, а также телекоммуникационными и интернет-кабелями.
Схема стояка получила свое название, потому что она иллюстрирует поток энергии с одного уровня на другой. В нем не указывается физическое местонахождение оборудования и не содержится лишней информации.
Основное внимание уделяется распределению электроэнергии между различными приборами в здании на каждом уровне. Он предоставляет информацию о том, как работает освещение, отопление, вентиляция и т. д. в здании, и если есть какая-либо опасность, ее можно легко устранить.
Инженеры-электрики полагаются на схему стояка здания, чтобы избежать любых потенциальных опасностей, связанных с электричеством.
Похожие сообщения:
- Типы датчиков
- Типы диодов
- Типы выпрямителей
План электрического этажа
Это вертикальное изображение различных приборов, таких как свет, выключатели, вентиляторы и т. д. в здании. В нем указывается их точное расположение с указанием размера и расстояния от каждой стены и потолка. На нем показана масштабированная версия каждой комнаты сверху. Обычно он содержит легенду, которая обеспечивает визуальное объяснение используемых в нем символов.
Индивидуальный план этажа разрабатывается для каждого этажа в многоэтажном здании и используется электриками для прокладки проводки в строящемся здании или при перемонтаже здания. это помогает определить расположение кабелей внутри стен.
Похожие сообщения:
- Различные типы реле
- Типы реле SSR
Схема компоновки ИС
Схема компоновки ИС или компоновка ИС (маска) относится к внутренней конструкции полупроводникового компонента. Он состоит из нескольких слоев или масок из металла, оксида и полупроводникового материала, образующих интегральную схему (ИС). Он представляет геометрию, а также размер различных полупроводниковых слоев и их соединения. Он описывает внутреннюю структуру и используется при производстве и проектировании интегральных схем.
Похожие сообщения:
- Типы электрических проводов и кабелей
- Типы электрических и электронных символов
- Типы пускателей двигателей и методы пуска двигателей
- Типы систем электропроводки и методы электромонтажа
- Типы и методы заземления и заземления
- Основные электрические/электронные символы
- Все электрические и электронные символы
- Формулы и уравнения в области электротехники и электроники
- 800+ электрических и электронных сокращений с полными формами. AZ
- Типы электрических чертежей и диаграмм
- Топ обязательных приложений Android для инженеров-электриков и электронщиков и студентов
- Лучшие приложения iOS для инженеров-электриков и электронщиков и студентов
- Калькуляторы для электротехники и электроники
- Цветовые коды электрических проводов для переменного и постоянного тока — NEC и IEC
Показать полную статью
Связанные статьи
Кнопка «Вернуться к началу»
6.
2: Типы электрических схем
- Последнее обновление
- Сохранить как PDF
- Идентификатор страницы
- 3301
- Camosun College
- BCCampus (бесплатно скачать на http://open.bccampus.ca/find-open-textbooks)
Существует четыре основных типа электрических схем:
- схема
- проводка
- блок
- фото
Принципиальные схемы
Принципиальная схема (рис. \(\PageIndex{1}\)), часто называемая релейной схемой, представляет собой простейшую форму электрической цепи. На этой схеме компоненты схемы показаны горизонтальными линиями независимо от их физического расположения. Он используется для устранения неполадок, потому что легко понять работу схемы. Нагрузки расположены в крайней правой части схемы, а органы управления каждой нагрузкой расположены слева. Для понимания последовательности действий чертеж читается с левого верхнего угла, а затем слева направо и сверху вниз.
Рисунок \(\PageIndex{1}\): Схема системы дверного звонка (CC BY-NC-SA; BC Industry Training Authority)
Схемы подключения
Схема подключения (Рисунок \(\PageIndex{2}\)) показывает относительное расположение компонентов схемы с использованием соответствующих символов и проводных соединений. Хотя схему подключения проще всего использовать для подключения установки, иногда бывает трудно понять работу схемы и она не так применима для устранения неполадок.
Рисунок \(\PageIndex{2}\): Схема подключения (CC BY-NC-SA; отраслевой учебный центр Британской Колумбии)
Блок-схемы
Блок-схема (рисунок \(\PageIndex{3}\)), также называемая функциональной блок-схемой , используется для описания последовательности операций схемы. На этой диаграмме показаны функциональные описания, показывающие, какие компоненты должны работать в первую очередь, чтобы получить окончательный результат. Они не относятся к таким особенностям, как символы устройств или соответствующие проводные соединения.
Рисунок \(\PageIndex{3}\): Блок-схема (CC BY-NC-SA; Управление по обучению в индустрии Британской Колумбии)
Графические схемы
На графической схеме (Рисунок \(\PageIndex{4}\)) более подробно показаны компоненты схемы, как они выглядят на самом деле, и показано, как крепится проводка. Эти диаграммы можно использовать для определения местоположения компонентов в сложной системе.
Рисунок \(\PageIndex{4}\): Иллюстрированная диаграмма (CC BY-NC-SA; Управление по обучению в индустрии Британской Колумбии)
Теперь выполните самопроверку учебного задания.
Эта страница под названием 6.2: Типы электрических схем распространяется по лицензии CC BY, автором, ремиксом и/или куратором является Camosun College (BCCampus) (бесплатно скачать на http://open.
