Буквенное обозначение фазы и нуля в электрике

Часто новички при взгляде на электросхемы чувствуют себя так, словно эти схемы написаны на китайском и долго не могут разобраться, что же такое $N$ и $L$ в электричестве и с какой стороны подойти к схеме.

Однако, не всё так сложно и у бывалых электриков не возникает вопросов, что же означает та или иная буква и как обозначается фаза и ноль в электрике. Давайте и мы с вами разбираться что к чему.

Как обозначается фаза в электричестве

Определение 1

Фазой в народе называют провод с электрическим током.

Если вы имеете дело с проводом, в котором только одна жила — фаза, то есть токопроводящая, то на схеме для обозначения фазы будет использоваться латинская буква $L$.

В случае же если вам приходится иметь дело со всеми тремя фазами (например, если вам по какой-то причине пришлось залезть в щиток в подъезде) — то все три фазы будут обозначаться буквами $L1$, $L2$, $L3$ соответственно.

Также для трёхфазной системы электроснабжения для обозначения всех трёх фазовых проводников возможно использование букв $A$, $B$, $C$, но по ГОСТ 2. 709-89 для России более желательными обозначениями для фазовых проводов являются обозначения $L1$, $L2$, $L3$.

Трёхфазная цепь с тремя проводами называется трёхпроводной, тогда как трёхфазная цепь с четырьмя проводами, один из которых нулевой, а остальные — фазовые, называется четырёхпроводной.

Как обозначается нуль в электричестве

Из уроков физики в школе кто-то, возможно, помнит, что ток может течь только по замкнутым контурам.

Определение 2

Нулевой провод — это как раз провод, необходимый для того чтобы сделать электрический контур замкнутым.

По этому проводу происходит возвращение остаточного тока.

На схеме ноль обозначается буквой $N$, а если нулевой провод совмещён с защитным нулевым (т.е. с заземлением), то такой проводник будет обозначаться буквами $PEN$.

Обозначение нулевого провода буквой $N$ произошло от английского neutral, что переводится как “нейтральный”.

Теперь, наверное, вам стало понятнее, как обозначают фазу и ноль в электрике.

Ниже приведена упрощённая схема снабжения обычной жилой квартиры электрическим током с данными обозначениями:

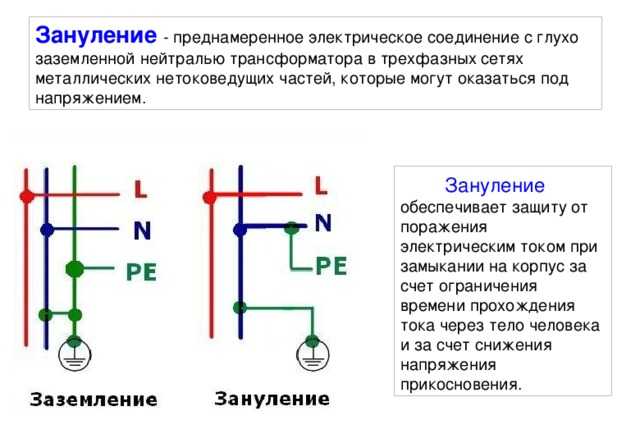

Рисунок 1. Обозначение фазы и нуля на схеме

На рис. 1 представлена упрощённая схема проведения одного фазного провода в квартиру от трёхфазного источника тока вместе с нулевым проводом, для которого использовано обозначение $N$. Буква же $L$ используется для обозначения фазы как обычно принято в электрике.

На рис. 2 изображено осуществление заземления непосредственно у источника тока, а символами $R_H$ обозначено сопротивление некоторого потребителя тока.

Также на этом рисунке видно, что нулевой провод проведён в квартиру непосредственно от источника тока. При этом заземлён рабочий нулевой провод также у источника. Заземление на рисунке обозначено буквами $ЗМЛ$.

На рисунке 3 представлен другой вариант проведения фазного провода с осуществлением заземления в квартире. Этот вариант является неправильным.

Нулевой провод необходимо проводить непосредственно от источника тока, иначе электрический контур будет незамкнутым.

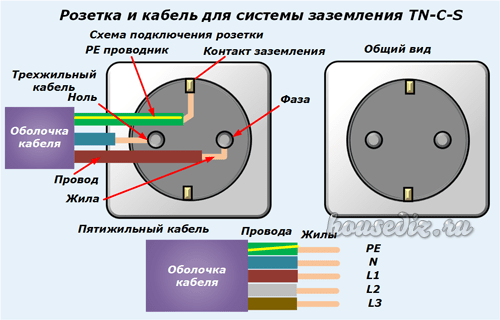

Рисунок 2. Пример обозначений фазы и нуля в электрических схемах: фаза, ноль и земля и используемые для них буквы

На данном рисунке представлено схематическое изображение подключения розетки.

Нулевой провод обозначен буквой $N$, фазовые напряжения — буквами $L1, L2, L3$, нулевой защитный провод, совмещённый с нейтральным рабочим и проведённый от трасформатора — буквами $PEN$, а заземление на розетке, проведённое от трансформатора – буквами $PE$.

Как видно из рисунка, чтобы измерить фазное напряжение на любом участке сети, необходимо подсоединить вольтметр к нулевому и фазовому проводу.

Заземление на рисунке представлено с помощью специального символа, о котором мы расскажем вам чуть ниже.

Обозначение земли в электрике

Для проводников с напряжением до $1$ кВ заземление обычно обозначают буквами $PE$, эта аббревиатура взята из английского от слов Protective Earthing, что дословно можно перевести как “защитная земля”.

Для обозначения заземления далеко не всегда используются именно буквы, очень часто на схемах используются специальные символьные обозначения, например:

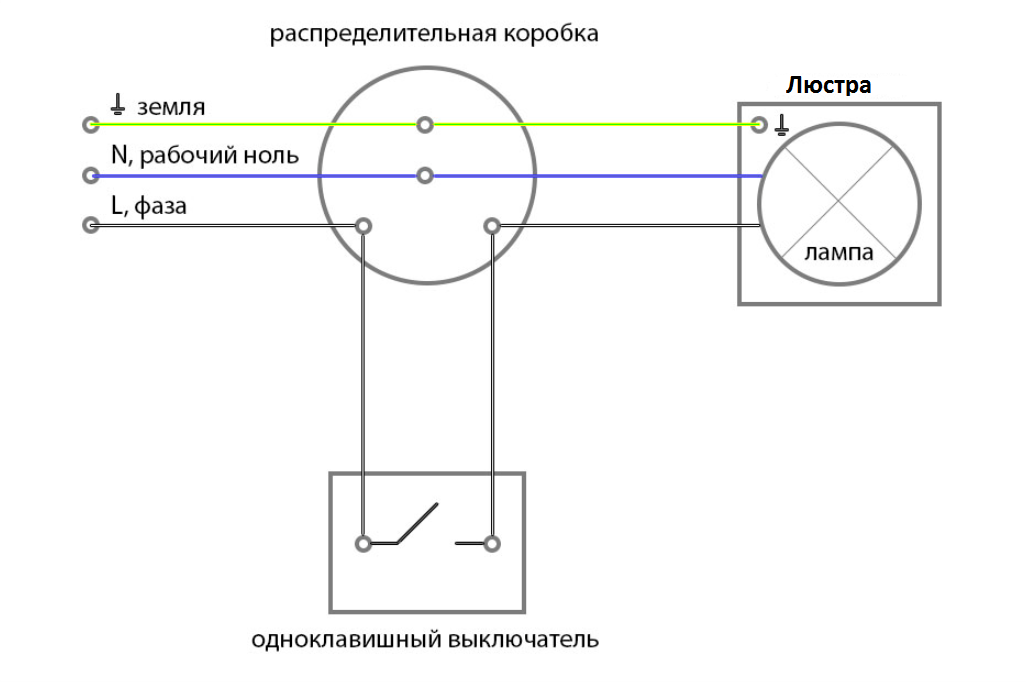

Рисунок 3. Обозначение земли на схемах

Иногда также можно встретить буквенное обозначение $GRD$, оно также произошло от английского и является сокращением слова ground (русс. “земля”), а на первом рисунке из этой статьи использовалось обозначение $ЗМЛ$.

Ну вот и всё, и мы надеемся, что наша статья помогла вам и у вас больше не возникнет вопросов, как обозначаются фаза и ноль на схеме.

Знания того, какие обозначения используются для фазы, ноля и земли на схеме помогут вам с лёгкостью починить розетку, а если вы достаточно хорошо понимаете разницу между обозначениями $N$ $L$ в электрике — то вас никогда не ударит током.

Обозначение нуля и фазы на розетке

Чтобы разобраться в том, что такое фаза и ноль в розетке, обычному человеку не специалисту нет необходимости углубляться в электротехнические дебри. В качестве примера приведем обычную штепсельную розетку, куда поступает переменный ток. К розетке идут два электропровода — нулевой и фазный. Ток поступает только по одному из них — фазному еще его называют рабочей фазой. Второй провод — нулевой или нулевая фаза.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Цветовые обозначения фазы L, нуля N и заземления
• Обозначение фазы и нуля на схемах на английском
• Как обозначается фаза и ноль на выключателе?
• Обозначения фазы и нуля в электрике
• Как на розетке обозначается фаза?
• Обозначение плюс минус в электрике. Обозначения фазы и нуля в электрике
• L и N в электрике — цветовая маркировка проводов
• Синий провод это фаза или ноль. Фаза или ноль
• Обозначение фазы и нуля в электрике — цвета проводов, маркировки

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Маркировка электрощита, которую ты можешь сделать сам!

Цветовые обозначения фазы L, нуля N и заземления

В процессе самостоятельной установки и подключения электрооборудования этом могут быть различные светильники, вентиляция, электроплитка и т. Особое значение здесь имеет маркировка L и N. Кроме обозначения проводов в электрике по буквам, их помещают в изоляцию различного цвета. Это значительно упрощает процедуру определения, где находится фаза, земля или нулевой провод. Чтобы устанавливаемый прибор смог работать в нормальном режиме, каждый из этих проводов должен быть подключен на соответствующую клемму.

Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы.

Они отличаются друг от друга цветом изоляции и маркировкой. Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий. Нанесение данной маркировки регулирует специальный ГОСТ Р : это относится к тем электроустановкам, где используется напряжение до В. Как правило, они комплектуются глухозаземленной нейтралью. Зачастую электрическое оборудование данного типа имеют жилые, административные и хозяйственные объекты.

Во время монтажа электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовых и буквенных указаниях. Сеть переменного тока включает в себя провода, находящиеся под напряжением. Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией. Есть и другие версии происхождения этой маркировки. Подобная маркировка используется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода.

К примеру, в трехфазных сетях каждая из линий маркируется еще и соответствующей цифрой L1, L2 и L3. Действующие отечественные нормативы, регулирующие обозначение фазы и нуля в электрике ГОСТ Р , предписывают помещать линейные жилы в коричневую или черную изоляцию. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т. В таком случае все зависит от производителя и изолирующего материала. Это сокращение термина neutral в переводе — нейтральный.

Так во всем мире принято называть нулевой проводник. Скорее всего, за основу здесь взято слово Null. Подобное обозначение принято и для однофазных, и для трехфазных схем. В качестве цветового обозначения нулевого провода применяют синюю или бело-синюю бело-голубую изоляцию. Кроме обозначения фазы и нуля, в электрике также применяется специальное буквенное указание PE Protective Earthing для провода заземления.

Как правило, они всегда входят в состав кабеля, наряду с нулевыми и фазными жилами. Подобным образом маркируются также контакты и зажимы, предназначенные для коммутации с заземляющим нулевым проводом. Для удобства монтажа жилы для заземления помещены в желто-зеленую изоляцию. Домашний мастер должен уяснить, что эти цвета всегда указывают только на заземляющие провода. Для обозначения фазы и нуля в электрике желтый и зеленый цвет никогда не используется. Как показывает практика, при организации электрических сетей в зданиях жилого сектора иногда допускаются нарушения общепринятых нормативов использования цвета изоляции и соответствующей буквенно-цифровой маркировки.

В таком случае не всегда достаточно обладать умением расшифровывать обозначения L, N или РЕ. Чтобы подключение электрооборудования было действительно безопасным, необходимо проверять соответствие маркировки реальному положению вещей.

Для этого используют специальные приборы тестеры или подручные приспособления. При отсутствии опыта подобных работ для собственной безопасности лучше пригласить опытного электрика с соответствующим допуском. Обозначение фазы и нуля в электрике введено для того, чтобы электрические сети были безопасными и удобными в использовании.

Для этого используется специальная буквенная маркировка l и n и изоляция соответствующего цвета. Также могут встречаться жилы с маркировкой РЕ желто-зеленого цвета: таким образом обозначены заземляющие провода. Кроме того, эти же буквенные обозначения применяются на соединительных контактах и клеммах. Все, что потребуется сделать во время установки электроприбора — подвести каждый из проводов на клемму. Для перестраховки каждый из проводов желательно проверить тестером.

На фото ниже хороший пример как обозначаются L и N в электрике на оборудовании. В частности на фото промаркированы клеммы УЗМ устройства защиты многофункциональное для правильного подключения проводов. Имя обязательное. E-Mail обязательное, не публикуется.

Подписаться на уведомления о новых комментариях. Facebook vk Twitter Instagram Youtube. Главная Инструмент электрика Электрический щиток Электробезопасность Карта сайта. Обозначение фазы и нуля в электрике. Понравилась статья — сохрани на стену! Обновить список комментариев.

Обозначение фазы и нуля на схемах на английском

Библия электрика ПУЭ Правила устройства электроустановок гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке. В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку. В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток — коричневая, для освещения — красный.

Итак, у вас имеется розетка, которую нужно подключить. В нашем В какой из контактов будет подключена фаза, а в какой ноль значения не имеет.

Как обозначается фаза и ноль на выключателе?

Адрес: Нижний Новгород, Ленинский район, ул. Ростовская д. Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами. Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и выключателей. Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы. В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов.

Обозначения фазы и нуля в электрике

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами. Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и выключателей. Так же данная схема минимизирует требования к квалификации монтажника.

Не знаете как подключить розетку? Значит, вам сюда.

Как на розетке обозначается фаза?

В подавляющем большинстве кабелей разная расцветка изоляции жил. Сделано это в соответствие с ГОСТом Р , который устанавливает стандарт маркировки l n в электрике фазных и нулевых проводов в электроустановках. Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте. Цветовая маркировка проводов многообразна и сильно различается для заземления, фазных и нулевых жил. Чтобы не было путаницы, требования ПУЭ регламентируют какого цвета провод заземления использовать в щитке электропитания, какие расцветки обязательно надо использовать для нуля и фазы. Если монтажные работы проводились высококвалифицированным электриком, который знает современные стандарты работы с электропроводами, не придется прибегать к помощи индикаторной отвёртки или мультиметра.

Обозначение плюс минус в электрике.

Обозначения фазы и нуля в электрике

За это сообщение сказали спасибо: kr За это сообщение сказали спасибо: Dj StAN. За это сообщение сказали спасибо [2]: kr, miikr. За это сообщение сказали спасибо: Burili6ik. За это сообщение сказали спасибо [2]: Burili6ik, kr

Обозначения фазы и нуля в электрике . Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она.

L и N в электрике — цветовая маркировка проводов

Каждый раз, пытаясь подключить люстру или бра, датчик освещенности или движения, варочную панель или вытяжной вентилятор, терморегулятор теплого пола или блок питания светодиодной ленты, а также любое другое электрооборудование, вы можете увидеть следующие маркировки возле клемм подключения — L и N. Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети. Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead подводящий провод, жила или Live под напряжением. Соответственно обозначением L маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода.

Синий провод это фаза или ноль. Фаза или ноль

ВИДЕО ПО ТЕМЕ: Обрыв нуля. Откуда в розетке 380 Вольт

В большинстве современных кабелей проводники имеют изоляцию разных цветов. Цвета эти имеют определенное значение и выбираются не просто так. Что такое цветовая маркировка проводов и как с ее помощью определить где ноль и заземление, а где — фаза, и будем говорить дальше. В электрике принято различать провода по цветам. Это намного облегчает и ускоряет работу: вы видите набор проводов разных цветов и, по цвету, можете предположить какой для чего предназначен. Но, если разводка не заводская и делали ее не вы, перед началом работ обязательно надо проверить соответствуют ли цвета предполагаемому назначению.

В процессе самостоятельной установки и подключения электрооборудования этом могут быть различные светильники, вентиляция, электроплитка и т.

Обозначение фазы и нуля в электрике — цвета проводов, маркировки

Электрическая схема — это один из видов технических чертежей, на котором указываются различные электрические элементы в виде условных обозначений. Каждому элементу присвоено своё обозначение. Все условные условно-графические обозначения на электрических схемах состоят из простых геометрических фигур и линий. Это окружности, квадраты, прямоугольники, треугольники, простые линии, пунктирные линии и т. Обозначение каждого электрического элемента состоит из графической части и буквенно-цифровой.

Монтажные работы часто приводят к появлению большого числа проводов. Как в ходе работ, так и после их завершения всегда появляется потребность в идентификации назначения проводников. Каждое соединение использует в зависимости от своей спецификации либо два, либо три проводника. Наиболее простым способом идентификации проводов и жил кабеля является окрашивание их изоляции в определенный цвет.

Цветовые коды проводки

— электрические стандарты NEC и 3-фазный

Электричество питает мир. Он загорается, включается и заряжает почти все, к чему мы прикасаемся, одним щелчком выключателя. Но за панелями выключателей и розетками скрывается красочная, похожая на спагетти сеть проводов: красный, черный, желтый, зеленый — каждый предназначен для соединения и обеспечения нашей безопасности.



Независимо от того, устанавливаете ли вы, ремонтируете или модернизируете провода, вы, возможно, заметили, что нет двух абсолютно одинаковых систем проводки. Но у большинства из них есть по крайней мере одна общая черта: способ идентификации каждого провода. И этот путь с цветом.

Проще говоря, цвет облегчает работу с проводами. Просто спросите у тех, кто часто соприкасается с проводами, в основном:

• Электриков с табличками датаком
• Инженеры-электрики
• Подрядчики
• Техники
• Домовладельцы

Вместо того, чтобы гадать… Этот провод горячий? Нейтральный? Для заземления? Беглый взгляд на цвет провода может показать его роль в питании устройства или цепи. Это просто. Это безопасно. И он разработан, чтобы исключить догадки из работы с электричеством.

Но так было не всегда.

Краткая история цветовых кодов проводки

Только в 1928 году дебютировала цветовая маркировка проводов. Национальный электротехнический кодекс® (NEC) был первым, кто ссылался на него, и сегодня он продолжает устанавливать стандарты для электротехнической промышленности. Использование единого цветового кода облегчает оценку электропроводки и обеспечивает безопасность как для лицензированных специалистов, так и для домовладельцев.

6 Преимущества использования проводов с цветовой маркировкой

Цвет

имеет много преимуществ, особенно при использовании с электрическими проводами.

1. Цвет привлекает внимание

   Это не тайна, наше внимание привлекает цвет. По сравнению с бесцветными предметами именно цветные привлекают больше внимания. Для электриков цвета проводов указывают, как энергия перемещается в цепях.

2. Цвет повышает безопасность

   Цвет предупреждает нас об опасности. В случае с электричеством распознавание красного электрического провода (горячего провода) может означать снижение риска поражения электрическим током, ожогов, поражения электрическим током и пожаров. Если тело сталкивается с мощным электрическим импульсом, на восстановление могут уйти годы.

   » Вы не можете сказать, просто взглянув на пациента, каковы некоторые из сложных, изменяющих жизнь последствий электрических травм. ”
   — Джон Чо, эрготерапевт и клинический координатор амбулаторной программы реабилитации Back on Track в реабилитационном госпитале Св. Иоанна. ^[1]

   Таким образом,

   Профилактика играет ключевую роль, когда речь идет об электробезопасности. А цвет может помочь снизить общие риски.

3. Цвет повышает производительность памяти

   Мы лучше помним, когда используются цвета, чем когда их нет. Это потому, что цвета играют важную роль в хранении информации в системе памяти. Поскольку электрические провода окрашены, их назначение в сети легче понять.



4. Цвет сокращает время простоя

   Неправильная идентификация проводов в коммерческом, жилом или промышленном помещении может привести к случайным отключениям электроэнергии, что приведет к неожиданному простою как жильцов, так и рабочих. Цветные провода предотвращают перебои в работе, создавая надежную систему идентификации.

5. Цвет может сократить расходы

   Ремонт стоит дорого, если перерезан не тот провод. Отключение электроэнергии может привести к пропущенным транзакциям и потерям продаж. Использование цветных проводов может в конечном итоге сэкономить деньги бизнеса.

6. Цвет может снизить риск повреждения имущества

   Электрические инциденты, такие как перегрев проводов или пожары, могут привести к значительному материальному ущербу. Использование цветных проводов может снизить этот риск, обеспечивая правильное подключение цепей.

Стандарты цветового кодирования проводов NEC

Несмотря на то, что существуют международные цветовые коды проводов, США следуют Национальному электротехническому кодексу ^® (NEC). Код обозначен как NFPA 70 ^® , поскольку NEC спонсируется Национальной ассоциацией противопожарной защиты. Хотя это и не федеральный закон (штаты могут его принять), он одобрен Американским национальным институтом стандартов (ANSI). Каждые три года NEC пересматривает, исправляет и принимает последний кодекс. Текущий NEC последний раз обновлялся в 2020 году. Следите за различными изменениями в стандартах маркировки кабелей, чтобы обезопасить себя и свою команду.

Зачем следовать NEC?

Законы и безопасность

Большинство предприятий придерживаются NEC, потому что это закон штата. Другие следуют ему, потому что это считается лучшей практикой для повышения безопасности на рабочем месте. Травмы и инциденты могут дорого обойтись, поэтому к электромонтажу, вне зависимости от его объема и масштаба, следует относиться серьезно.

Связь и поиск и устранение неисправностей

В дополнение к повышению безопасности новых установок, следование NEC обеспечивает связь для будущих проектов. Рабочие, ремонтные бригады и подрядчики (которые часто обновляют провода) привыкли полагаться на эту систему цветового кодирования. Это упрощает и ускоряет устранение неполадок.

Образование и последовательность

Если вы хотите стать лицензированным электриком, ваше обучение потребует четкого понимания NEC. Это обеспечивает согласованность как при новом строительстве, так и при обновлении проводки в уже существующем здании.

Стоимость

Соблюдение стандартов кодирования проводов не требует дополнительных затрат. Тонкая ПВХ-оболочка, которой обернут каждый провод, стоит одинаково для каждого цвета.



Эти льготы побуждают предприятия принимать методы, принятые в их области.

Цветовые коды электрических проводов

Приведенное ниже руководство по цветовой маркировке проводов относится к электропроводке в США. Хотя могут быть исключения (например, старая проводка, региональные различия, был установлен провод неправильного цвета), этот раздел можно использовать в качестве общего обзора цветовых кодов электрических проводов.

Помимо идентификации провода по его цвету, всегда проверяйте, обесточены ли провода. Серьезную озабоченность вызывают горячие провода, по которым ток под напряжением передается от электрощита к розеткам и осветительным приборам.

	Черные провода Укажите горячий провод, по которому проходит электричество. Перед работой с этими проводами необходимо отключить автоматический выключатель. Они идут от источника питания (щита выключателя) к электрическим розеткам и выключателям и соединяют настенные выключатели с вентиляторами, освещением, приборами и оборудованием.
	Красные провода Укажите вторичный горячий провод, по которому проходит электричество. Перед работой с этими проводами необходимо отключить автоматический выключатель. Их можно использовать для соединения детекторов дыма, настенных выключателей для потолочных вентиляторов и розеток для 240-вольтовых устройств, таких как кондиционер, электрический водонагреватель, плита или сушилка.
	Белые провода с черной или красной лентой Укажите горячий провод, по которому проходит электричество. Перед работой с этими проводами необходимо отключить автоматический выключатель. Когда вы видите модифицированный белый провод (с черной или красной лентой), это сигнализирует о том, что провод горячий, а не нейтральный. Вы можете увидеть их в розетках на 240 вольт вместо красного провода в качестве второго провода под напряжением.
	Медные провода Укажите заземляющий провод. Эти провода обеспечивают путь для электрического тока, если устройство закоротит или отключит выключатель. Эти оголенные провода подключаются к розеткам, выключателям и металлическим корпусам приборов и пропускают ток на землю.
	Зеленые провода или Зеленые провода с желтой полосой Укажите заземляющий провод. Эти провода уменьшают электрические перегрузки (которые могут привести к пожару), перенаправляя избыточное электричество. Они заземляют электрическую цепь, подключаясь к клемме заземления в розетке и подключаясь к металлической полосе (шине) в электрическом щите.
	Белые провода или Серые провода Укажите нейтральный провод. Эти провода несут электричество обратно в коробку выключателя. По сути, они возвращают питание от горячего провода обратно к заземленной части электрической панели, чтобы замкнуть цепь.
	синих провода и желтые провода Указать горячий провод. Обычно они находятся в кабелепроводе для подключаемых электрических устройств. Синие и желтые провода, известные как «путешественники», позволяют управлять прибором или светом из нескольких мест.

Цветовые коды трехфазных проводов

Независимо от того, добавляете ли вы бытовую технику или промышленное оборудование, вам необходимо знать эти цветовые коды электропроводки. В США эти провода с цветовой кодировкой передают питание от автоматического выключателя к устройству.



Блок питания переменного тока

Переменный ток (AC) — это мощность, которая выходит из розеток в домах и на предприятиях.

Дома и офисы: 120, 208 или 240 В

• Фаза 1 — черный провод
• Фаза 2 — красный провод
• Фаза 3 — синий провод
• Нейтральный — белый провод
• Заземление — зеленый, зеленый с желтой полосой или оголенный провод

Промышленное оборудование: 277 или 480 В

• Фаза 1 — коричневый провод
• Фаза 2 — Оранжевый провод
• Фаза 3 — желтый провод
• Нейтральный – Серый провод
• Земля — зеленый, зеленый с желтой полосой или оголенный провод

При подаче питания на высоковольтные устройства убедитесь, что вы правильно маркируете провода и кабели и при необходимости добавляете знаки безопасности. Эту идентификацию можно использовать во время маркировки блокировки, если оборудование необходимо обесточить.

Питание постоянного тока

Постоянный ток (DC) используется в сотовых телефонах, фонариках, автомобилях и солнечных панелях. Его также можно использовать в промышленных процессах и для передачи больших объемов электроэнергии из удаленных мест.

• Положительный – красный провод
• Минус — черный провод
• Земля – белый или серый провод

Как Брейди может помочь



Как нет двух одинаковых электротехнических проектов, так и поддержка Brady бывает разных форм и размеров. Мы предлагаем промышленные принтеры для этикеток, кабельные этикетки, маркеры для проводов, термоусадочные втулки, знаки электробезопасности и программное обеспечение — эффективные и простые способы передачи важной информации и сохранения безопасности.

Портативные принтеры для этикеток предлагают идеальное сочетание удобства и долговечности, и компания Brady предлагает полный модельный ряд. Принтеры для проводных этикеток Bluetooth, такие как мобильный принтер этикеток BradyPrinter M611 и принтер этикеток M211, позволяют создавать, предварительно просматривать и печатать этикетки с помощью знакомой клавиатуры телефона и приложения. Ручной этикетировщик M210, с другой стороны, позволяет пользователям проектировать, создавать и печатать этикетки с помощью традиционной встроенной клавиатуры принтера. Узнайте, как выбрать правильный маркер для проводов из нашего руководства.

В дополнение к цветовой маркировке мы предлагаем высокоэффективные материалы для маркировки проводов и кабелей, которые помогут вам соответствовать нормативным требованиям. Некоторые из них самозатухающие, в то время как другие устойчивы к химическим веществам, маслам и влаге. Флажки, бирки, самоклеящиеся, вращающиеся и обертывающиеся маркеры для проводов и кабелей Brady отличаются долговечностью и предназначены для того, чтобы оставаться видимыми в любой среде.

Brady также производит предварительно напечатанные и индивидуальные бирки и знаки безопасности. Их также можно создавать с помощью принтеров этикеток по запросу. Информирование других о потенциальных опасностях, связанных с электричеством (маркировка кабелепроводов, маркировка напряжения, электрические панели, вспышка дуги, табличка блокировки) может снизить угрозу получения травмы. Независимо от того, публикуете ли вы в помещении или на улице, просто знайте, что текст, графика и цвет выдержат воздействие элементов, истирание и повторяющиеся разливы и очистки.

Если вам нужны дополнительные решения, мы готовы помочь. Сообщите нам немного больше о вашем приложении, и мы с удовольствием порекомендуем продукты и услуги, которые могут улучшить ваш рабочий опыт.

Принтеры для проводов и кабелей

Этикетки для проводов и кабелей

Программное обеспечение для маркировки

Ресурсы

Узнайте, как получить реальную ценность, используя правильные
этикетки с данным руководством по маркировке проводов и кабелей

Подробнее

Ваше полное комплексное решение для вашего
Потребности в идентификации информационных и коммуникационных технологий (ИКТ)

СКАЧАТЬ

Хотите увидеть образцы наших этикеток для маркировки проводов и кабелей?
Запросите бесплатный образец пакета здесь.

Запросить образец

Заполните короткую форму, и один из наших представителей свяжется с вами.

Свяжитесь с нами

High Leg Delta — электропроводка 240 В, 208 В и 120 В, 1- и 3-фазная панель

Содержание

Что такое High Leg Delta?

High Leg Delta (также известная как Power Leg или Wild Leg) — это трехфазная четырехпроводная система распределения электроэнергии, используемая в коммерческих зданиях в Северной Америке, особенно в сельской местности и старых установках.

Основными преимуществами системы высокого напряжения треугольника являются три типа доступного напряжения: 120 В, 208 В и 240 В.

Для питания треугольником с высокой ветвью поставщики электроэнергии устанавливают три трансформатора «звезда-треугольник» или «треугольник-треугольник» (мы обсудим схему «звезда-треугольник» в этом руководстве из-за 120 В, 208 В и 240 В, 1- и 3-фазного питания) или два трансформатора в Конфигурация «открытый треугольник» для небольших нагрузок, которым по-прежнему требуется трехфазное питание. Во вторичной обмотке треугольника каждый горячий соединяется с двумя отдельными трансформаторами.

В схеме Open-Delta два «горячих» провода и один нулевой провод идут от большого трансформатора, а один «горячий» провод в виде треугольника высокой ветви идет от меньшего трансформатора. Габаритные провода входят в коммерческую панель еще тремя горячими, включая высокий треугольник треугольником и одним нулевым проводом.

Похожие сообщения:

• Как подключить главную панель 120 В и 240 В? Установка коробки выключателя
• Как подключить 208 В и 120 В, 1-фазную и 3-фазную главную панель?

Полезно знать: Другие названия, используемые для High Leg Delta: Wild Leg, High Leg, Power Leg, Dog Leg, Orange Leg, Red Leg, Stinger Leg, Dropd Leg. Кроме того, используйте оранжевый цвет для горячей шины высокого ответвления треугольника (теперь фаза «C», ранее фаза «B» — ранее NEC-2008). Фаза.

Коммунальные службы требуют, чтобы проводник верхнего ответвления в метрах и коробка располагались на фазе «C».

Кроме того, высокая ветвь треугольника не рекомендуется, если вас интересует только система 208 В, поскольку вы можете получить ее с помощью трехфазной четырехпроводной системы, которая обеспечивает 120 В и 208 В, однофазное и трехфазное питание.

Для питания по схеме треугольника с высоким ответвлением электроэнергетическая компания устанавливает три трансформатора для обеспечения уровней напряжения питания 120 В, 208 В и 240 В (1 и 3 фазы) в зависимости от требований конечного пользователя. Первичная сторона этих трех понижающих трансформаторов подключена к источнику питания 4,5–7,2 кВ. Затем трансформаторы снижают уровень напряжения до желаемых 240 В, 208 В и 120 В, применимых к коммерческим зданиям и промышленным установкам.

В такой конфигурации распределения питания доступны следующие различные уровни напряжения по трем проводам + нейтраль от промышленных трансформаторов.

• 120 В, одна фаза, 3 провода (один горячий провод + нейтральный провод + провод заземления)
• 208 В, одна фаза, 3 провода (один горячий провод от верхней ветви треугольника + нейтральный провод + провод заземления)
• 240 В, одна фаза, 3 провода (два противофазных провода + провод заземления)
• 240 В, три фазы, 4 провода (три противофазных провода «горячего» (один — высокий ответвление «треугольник») + провод заземления)

Чтобы получить все эти значения, вы можете использовать следующие простые математические вычисления (Фаза, Линии и Горячий представляют одно и то же).

• Напряжение между фазой и нейтралью = 1/2 x 240 В = 220 В (1-Φ).
• Напряжение между высшей ветвью и нейтралью = 1/2 x 220 В x √3 = 208 В (1-Φ).
• Напряжение между двумя горячими фазами = 120 В x 2 = 240 В (1-Φ).
• Напряжение между тремя фазами = 240 В (3-Φ).

Это общие настройки, которые могут различаться и зависеть от установки, например. нейтральный провод может понадобиться для трехфазных розеток 240 В и т. д. Вы можете узнать больше о сравнении и различиях между соединением звезда-треугольник (звезда-треугольник) с преимуществами и недостатками.

• Связанный пост: Как подключить 277 В и 480 В, 1-фазную и 3-фазную, коммерческую главную сервисную панель?

Конфигурация треугольника с высокой ветвью также может использоваться для систем питания 240, 415 и 480 В. Дополнительные конфигурации, такие как открытый треугольник с высокой ветвью с двумя трансформаторами, треугольник без нейтрали, треугольник без заземления или заземленный треугольник, также используются, но мы будем придерживаться соединения звезды (звезды) и треугольника на основе проводки панели, необходимой в нашем случае.

Трехфазная система, включающая однофазную мощность от вторичной обмотки распределительного трансформатора через изолированные провода, поступает в коробку счетчика и предохранительный выключатель и, наконец, входит в коробку главной панели. Каждая линия или провод подсоединяются к отдельной шине в распределительной коробке для дальнейшего распределения. Имейте в виду, что цвет треугольного провода высокого плеча оранжевый, обозначенный буквой «C». В более старых случаях средний провод в виде треугольника высокого плеча оранжевого цвета обозначался фазой «В» «NEC-2008». Трехполюсные, двухполюсные и однополюсные автоматические выключатели используются для защелкивания (т. е. в металлических дорожках для плотного удержания выключателя) на трех шинах, включая дикую ветвь треугольника, которая отводит ГОРЯЧУЮ ветвь от каждой сборной шины.

В 120В, 208В и 240В, 1-фазных и 3-фазных системах проводки с высокой ветвью треугольника доступные уровни напряжения внутри панели главного выключателя указаны ниже.

• Напряжение между тремя горячими проводами (горячий 1, горячий 2 (треугольник высокого напряжения) и горячий 3) = 240 В, три фазы
• Напряжение между любыми двумя горячими проводами = 240 В, однофазное
• Напряжение между горячим проводом верхней ветви треугольника и нейтралью = 208 В, одна фаза
• Напряжение между горячим проводом (исключая треугольник высокого напряжения) и нейтралью = 120 В, одна фаза.

Нажмите на изображение, чтобы увеличить

Связанный пост:

• Установка однофазной электропроводки в доме в соответствии с NEC и IEC
• Установка трехфазной электропроводки в доме – NEC и IEC

Давайте посмотрим, как подключить центры нагрузки по схеме «треугольник высокой ветви» и главные панели для однофазных и трехфазных выключателей и точек нагрузки 120 В, 208 В и 240 В следующим образом.

Как подключить 120 В, 1-фазные цепи и выключатели?

В следующем учебном пособии показано, как подключить однофазные выключатели на 120 В и обычные точки нагрузки на панель с высоким ответвлением треугольника, предназначенную для коммерческих и жилых помещений.

Чтобы подключить стандартную однофазную розетку 120 В, просто установите однополюсный автоматический выключатель MCB и подключите любой горячий провод (горячий 1 или горячий 3, а не высокий треугольник, как горячий 3) к выключателю. Подсоедините горячий провод от выключателя к горячему (L) контакту розетки. Аналогичным образом подключите нейтральный и заземляющий провода к клеммам «N» и «G» розетки. Розетка готова к питанию однофазной нагрузки 120В.

Похожие сообщения:

• Как подключить и установить электрическую розетку?
• Как подключить розетку GFCI?
• Как подключить розетку AFCI?

Как выполнить подключение высокого плеча треугольника, 208 В, 1-фазные цепи и выключатели?

В следующем учебном пособии показано, как подключить однофазный выключатель на 208 В, подключенный к шине треугольника с высокой ветвью, для жилых и коммерческих помещений.

Одна фаза 208 В может быть достигнута между треугольником высокого плеча (оранжевый цвет) и нейтралью. В этом случае мы подключили сушилку для рук (208 В, 15 А) к однополюсному выключателю. Однополюсный выключатель подключается к High-Leg Delta в качестве провода накала, нейтрали и провода заземления.

Как подключить 240 В, 1-фазные цепи и выключатели?

В том же щите, имеющем высокую ветвь треугольника, мы можем подключить и установить однофазные нагрузки 240В. Для этого просто подключите прибор (водонагреватель в нашем случае) через двухполюсный выключатель, подключенный к двум проводам «горячего» (например, «горячий 1», «горячий 2» и «горячий 3») и проводу заземления. При необходимости подключите дополнительный нейтральный провод.

Например, вам потребуются все четыре провода, т. е. два провода под напряжением + заземление и нейтраль для четырех полюсов, однофазные розетки 125–250 В, такие как 14–15R, 14–20R, 14–30R, 14–50R, 14–60R, Л14-20Р, Л14-30Р.

Похожие сообщения:

• Как определить размер центра нагрузки, панелей и распределительного щита?
• Как определить количество автоматических выключателей в щите?
• Как определить правильный размер подпанели?

Как подключить 240 В, 3-фазные цепи и выключатели?

В панели треугольника высокого плеча нам нужно четыре или пять проводов (три на горячую) для трехфазных цепей 240В. Как показано на следующем рисунке, у нас есть два прибора, а именно трехфазный двигатель и розетка L21-30R или L21-20R. Вы можете видеть, что мы соединили все три горячих провода, включая дельту верхней ноги. Кроме того, мы также подключили нейтральный и заземляющий провода. Вы можете сделать то же самое с другими устройствами, имеющими ту же конструкцию для подключения, такими как устройства защиты от перенапряжения, установленные в главных разъединителях, главном распределительном щите, вспомогательных панелях, центрах нагрузки и местах расположения оборудования.

Вам не всегда нужен нулевой провод во всех случаях для трехфазных цепей 240 В (например, защита от перенапряжения Intermatic AG2403C3 — трехпроводное напряжение 240 В переменного тока плюс заземление, которое в основном используется на служебных входах и в шкафах счетчиков). То же самое относится к 4-полюсным, 3-фазным, 240-250 В, четырехпроводным розеткам, таким как 15-15R, 15-20R, 15-30R, 15-50R, 15-60R, L15-20R, L15-30R. и т. д.

In 3-полюсные, 240-250 В, 3-проводные, без заземления, 3-фазные розетки, такие как 11-15R, 11-20R, 11-30R, 11-50R, L11-15R, L11-20R , L11-30R и т.д. Вам необходимо подключить только все три провода Hot, т.е. нет необходимости подключать заземляющий и нейтральный провода.

Нажмите на изображение, чтобы увеличить

Похожие сообщения:

• Как подключить комбинированный выключатель и розетку?
• Как подключить комбинированный выключатель и розетку GFCI
• Как подключить комбинированный переключатель AFCI

Цветовые коды проводки для панели High Leg Delta:

В этом уроке мы использовали разные цвета проводов только для иллюстрации. Соблюдайте национальные электротехнические нормы, т. е. цветовые коды проводки NEC или другие местные цветовые коды.

Для 120 В, 208 В и 240 В, 1-фазных и 3-фазных цепей мы использовали следующие цветовые коды NEC + для общей практики.

• Синий = горячий 1 или линия 1
• Оранжевый = Горячая линия 2 или Линия 2 (ВЫСОКИЙ ТРЕУГОЛЬНИК)
• Черный = Hot 3 или Line 3
• Белый = нейтральный провод
• Зеленый = оголенный проводник в качестве заземляющего провода (для заземления и заземления)

Рекомендуемые цвета для горячих проводов в трехфазной системе с высокой ветвью треугольника: черный, оранжевый и синий для трех горячих проводов, где верхняя ветвь треугольника должна быть обозначена оранжевым цветом. Другими словами, дельта High Leg должна быть идентична среди других горячих проводов.

Не используйте зеленый, зеленый с желтыми полосами или оголенный проводник для проводов под напряжением. Используйте только и только медный провод для уменьшения сопротивления и нагревания вместо алюминиевых проводов в проводке коробки главной панели.

Похожие сообщения:

• Как подключить распределительный щит с помощью УЗО (устройства защитного отключения)
• Как подключить автоматический выключатель GFCI?
• Как подключить выключатель AFCI?

Меры предосторожности

• Отключите источник питания (и убедитесь, что он действительно выключен) перед обслуживанием, ремонтом или установкой электрооборудования. Для этого выключите главный выключатель на главной панели.
• Никогда не стойте и не прикасайтесь к влажным и металлическим частям при ремонте или установке цепей.
• Внимательно прочитайте все предостережения и инструкции и строго следуйте им при выполнении этого руководства или любой другой практической работы, связанной с электромонтажными работами.
• Всегда используйте кабели и провода подходящего размера, розетки и выключатель подходящего размера, а также автоматические выключатели подходящего размера. Вы также можете использовать калькулятор размеров проводов и кабелей , чтобы найти правильный размер калибра.
• Никогда не пытайтесь играть с электричеством (поскольку это опасно и может привести к летальному исходу) без надлежащего руководства и осторожности. Выполняйте монтажные и ремонтные работы в присутствии опытных лиц, обладающих обширными знаниями и опытом, умеющих обращаться с электричеством.
• Самостоятельное выполнение электромонтажных работ опасно, а в некоторых случаях и незаконно.
