Условные графические обозначения или сокращенно УГО — это значки, которые отображаются на планах объекта и структурных схемах систем видеонаблюдения при проектировании системы.

Они графически обозначают все оборудование, используемое при создании системы видеомониторинга. Так что без УГО невозможно создать легко читаемую проектную либо рабочую документацию.

Это очень удобно, например, чтобы разобраться в чужой технической документации, где для компактности применяются условные технические обозначения всех узлов и подсистем видеонаблюдения, а также их обозначение на плане расположения оборудования и кабельных линий. Без УГО отобразить все данные достаточно сложно.

Для систем видеонаблюдения существуют следующие условные графические обозначения:

1	Видеокамера		Р 071-2017
2	Видеокамера (купольная)		Р 071-2017
3	Видеокамера с поворотным устройством		Р 071-2017
4	Видеокамера в герметичном термокожухе		Р 071-2017
5	Видеокамера с передачей по радиоканалу		Р 071-2017
6	Видеомонитор		Р 071-2017
7	Пульт управления поворотной видеокамерой		Р 071-2017
8	Видеонакопитель		Р 071-2017
9	Сервер		Р 071-2017
10	Источник бесперебойного электропитания		Р 071-2017
11	Источник электропитания постоянного тока		Р 071-2017
12	Батарея аккумуляторная		ГОСТ 21. 210-2014
13	Грозоразрядник		Р 071-2017
14	Видеоусилитель		Р 071-2017
15	Преобразователь сигнала для передачи по витой паре		Р 071-2017
16	Преобразователь сигнала для передачи по оптоволоконной линии связи		Р 071-2017
17	Преобразователь сигнала для передачи по коаксиальному кабелю		Р 071-2017
18	Оборудование освещения		Р 071-2017
19	Персональный компьютер		Р 071-2017
20	Принтер		Р 071-2017
21	Дополнительное оборудование (например, KVM-удлинитель, контроллеры видеостен и т.п.)		Р 071-2017
22	Коробка соединительная		Р 071-2017
23	Коробка распределительная телефонная (типа КРТН)		Р 071-2017
24	Бокс телефонный		Р 071-2017
25	Устройство коммутационное (типа УК1)		Р 071-2017
26	Линия проводки. Общее изображение		Р 071-2017
27	Линия цепей управления		Р 071-2017
28	Линия сети аварийного эвакуационного и охранного освещения		Р 071-2017
29	Линия напряжения 36 В и ниже		Р 071-2017
30	Линия заземления и зануления		Р 071-2017
31	Металлические конструкции, используемые в качестве магистралей заземления, зануления		Р 071-2017
32	Прокладка на тросе и его концевое крепление		Р 071-2017
33	Проводка в трубах. Общее изображение.		Р 071-2017
34	Коробка ответвительная		ГОСТ 21.210-2014
35	Проводка в лотке		ГОСТ 21.210-2014
36	Проводка в коробе		ГОСТ 21. 210-2014
37	Проводка под плинтусом		ГОСТ 21.210-2014
38	Конец проводки кабеля		ГОСТ 21.210-2014
39	Проводка уходит на более высокую отметку или приходит с более высокой отметки		ГОСТ 21.210-2014
40	Проводка уходит на более низкую отметку или приходит с более низкой отметки		ГОСТ 21.210-2014
41	Проводка пересекает отметку, изображенную на плане, сверху вниз или снизу вверх и не имеет горизонтальных участков в пределах данного плана		ГОСТ 21.210-2014
42	Коробка вводная		ГОСТ 21.210-2014
43	Коробка протяжная, ящик протяжной		ГОСТ 21.210-2014
44	Ящик с аппаратурой		ГОСТ 21.210-2014
45	Шкаф, панель, пульт, щиток одностороннего обслуживания, пост местного управления		ГОСТ 21. 210-2014
46	Шкаф, панель двустороннего обслуживания		ГОСТ 21.210-2014
47	Оптический волновод, оптическая линия, оптическое волокно, волоконный световод, оптический кабель. Общее обозначение		ГОСТ 2.761-84
48	Optical fiber cable		TIA-606-B
49	Соединительная неразъемная муфта		ГОСТ 2.761-84
50	Оптический ответвитель		ГОСТ 2.761-84
51	Access Point		TIA-606-B
52	Сетевой коммутатор		Cisco Systems, Inc
53	Сетевой роутер		Cisco Systems, Inc
54	Многоуровневый коммутатор		Cisco Systems, Inc

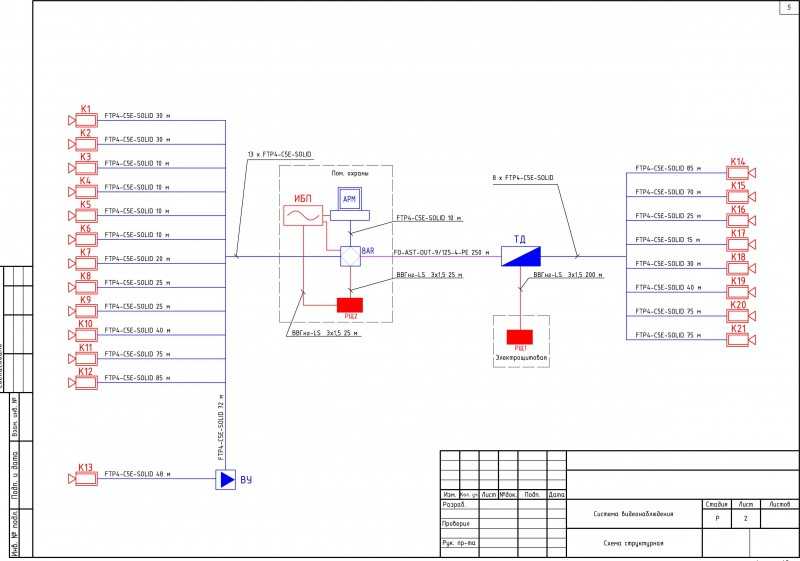

Тем кто занимается проектирование, монтажом или ремонтом систем видеонаблюдения эти обозначения нужно знать в обязательном порядке.

Основной нормативный документ, определяющий УГО — Р 071-2017. Этот документ описывает технические средства систем безопасности объектов, а также обозначения условные графических элементов технических средств охраны, систем контроля и управления доступом, систем охранного телевидения.

Данные рекомендации распространяются на условные графические обозначения (УГО) вновь разрабатываемых и модернизируемых технических средств охраны, систем контроля и управления доступом, систем охранного телевидения.

При условном обозначении кабельных трасс и способа прокладки кабеля используется ГОСТ 21.210-2014 «Система проектной документации для строительства. Изображения условные графические электрооборудования и проводок на планах».

При проектировании систем видеонаблюдения с использованием волоконно-оптических линий связи (ВОЛС) используется ГОСТ 2.761-84 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в схемах. Компоненты волоконно-оптических систем передачи».

Начертание УГО регулируется не всегда. ГОСТ 21.210-2014 регулирует как обозначение, так и размеры; Р 071-2017 содержит только обозначение. В этом случае необходимо руководствоваться стандартным размером УГО — это квадрат со сторонами не менее 5 мм.

Помимо графического условного обозначения устройства на план-схемах размещения оборудования для видеонаблюдения и структурных схемах данных систем должны быть стандартизованные буквенно-цифровые обозначения.

Основной нормативный документ, касающийся их — это РД 25.953-90 «Системы автоматические пожаротушения, пожарной, охранной и охранно-пожарной сигнализации. Условные графические обозначения элементов связи».

Кроме того используется ГОСТ 2.710-81 «Единая система конструкторской документации (ЕСКД). Обозначения буквенно-цифровые в электрических схемах», а именно:

№ п/п	Тип оборудования	Многобуквенный код	Чем регламентируется?
1	Камера передающая телевизионной установки с поворотным устройством	AV	РД 25. 953-90
2	Камера передающая телевизионной установки без поворотного устройства	AS	РД 25.953-90
3	Устройство видеоконтрольное прикладных телевизионных установок	AVC	РД 25.953-90
4	Приемно-контрольный прибор, прибор управления, пульт централизованного наблюдения	ARK	РД 25.953-90
5	Исполнительный блок регулятора-сигнализатора	АА	РД 25.953-90
6	Промежуточно-исполнительный орган	SC	РД 25.953-90
7	Бокс кабельный	ХВ	РД 25.953-90
8	Коробка, ящик с зажимами	ХК	РД 25.953-90
9	Коробка распределительная	XD	РД 25.953-90
10	Осветительные устройства, нагревательные элементы	Е	ГОСТ 2.710-81
11	Лампа осветительная	EL	ГОСТ 2. 710-81
12	Разрядники, предохранители, устройства защитные	F	ГОСТ 2.710-81
13	Дискретный элемент защиты по току мгновенного действия	FA	ГОСТ 2.710-81
14	Дискретный элемент защиты по току инерционного действия	FP	ГОСТ 2.710-81
15	Предохранитель плавкий	FU	ГОСТ 2.710-81
16	Дискретный элемент защиты по напряжению, разрядник	FV	ГОСТ 2.710-81
17	Батареи, аккумуляторы, электрохимические и электротермические источники питания	G	ГОСТ 2.710-81
18	Батарея	GB	ГОСТ 2.710-81
19	Реле, контакторы, пускатели	K	ГОСТ 2.710-81
20	Реле токовое	KA	ГОСТ 2.710-81
21	Контактор, магнитный пускатель	KM	ГОСТ 2. 710-81
22	Реле напряжения	KV	ГОСТ 2.710-81
23	Выключатели и разъединители в силовых цепях	Q	ГОСТ 2.710-81
24	Выключатель автоматический	QF	ГОСТ 2.710-81
25	Разъединитель	QS	ГОСТ 2.710-81
26	Устройства коммутационные в цепях управления, сигнализации и измерительных	S	ГОСТ 2.710-81
27	Выключатель или переключатель	SA	ГОСТ 2.710-81
28	Выключатель кнопочный	SB	ГОСТ 2.710-81
29	Выключатель автоматический	SF
30	Преобразователи электрических величин в электрические, устройства связи	U	ГОСТ 2.710-81
31	Соединения контактные	X	ГОСТ 2.710-81
32	Штырь	XP	ГОСТ 2. 710-81
33	Гнездо	XS	ГОСТ 2.710-81
34	Соединение разборное	XT	ГОСТ 2.710-81

К сожалению несмотря на наличие нормативной базы далеко не все необходимые для проектирования систем видеонаблюдения УГО регламентируются ГОСТами и другими нормативными документами. Из-за этого часто приходится применять иностранные стандарты и даже создавать внутренние стандарты отдельно взятой организации для обозначения ряда видов оборудования.

Таким образом при проектировании систем видеонаблюдения и оформлении план-схем установки оборудования на объектах, а также структурных схем нужно в обязательном порядке использовать условные графические обозначения  и буквенно-цифровые обозначения всех используемых в системе видеоконтроля устройств. Кроме этого, требуется на плане указывать линии связи и способы прокладки кабелей.

Напоминаем, что наша компания «Запишем всё» с 2010 года занимается монтажом, модернизацией и обслуживанием любых систем видеонаблюдения в Москве и Подмосковье.

Мы работаем быстро, качественно и по доступным ценам. Перечень услуг и цены на их вы можете посмотреть здесь.

Звоните +7 (499) 390-28-45 с 8-00 до 22-00 в любой день недели, в том числе и в выходные. Мы будем рады Вам помочь!

Search for:

Заказать звонок!

Укажите своё имя и номер телефона, и наш специалист перезвонит Вам в ближайшее время.

Вы сможете задать все интересующие Вас вопросы касательно установки или обслуживания систем видеонаблюдения.

Указанные данные строго конфиденциальны и не передаются третьим лицам.

Рубрики

• Без рубрики
• Видеодомофон
• Выбор системы
• Журналы по видеонаблюдению
• Книги по видеонаблюдению
• Монтаж видеонаблюдения
• Настройка видеонаблюдения
• Обслуживание систем безопасности
• Программы для видеонаблюдения
• Системы видеонаблюдения

Go to Top

Условные обозначения камер и регистраторов

17. 01.2018

Мы собрали актуальную информацию для Вас, чтобы Вам было понятней при самостойтельном выборе видеокамеры или видеорегистратора.

Надеемся, наша подсказка Вам пригодится.

Условные обозначения HD-CVI видеорегистраторов
DHI	— HCVR	5	1	16	HS	— S3
Произв.	Имя	Серия	HDD	Каналы	Корпус	Функция
Dahua	HCVR: HDCVI	4: 720P-Lite	1:1HDD	04: 4CH	C: смарт 1U	S2: S2 серия
	iHCVR: умный HDCVI	5: 720P-Pro	2:2HDD	08: 8CH	HS: 1U	S3: New S3
		7: 1080P	4:4HDD	16: 16CH	H: мини 1U (1 аудио)	V2: версия
			8:8HDD	32: 32CH	HE: мини 1U (аудио и тревога)	R: рейд
				64: 64CH	A: 1U	H: запись на хост
					AN: 1U (1 аудио)	U: гибрид
					L: 1. 5U
					S: 2U

Условные обозначения XVR видеорегистраторов
XVR	7	1	16	HE
Тип	Серия	HDD	Каналы	Корпус
XVR: мультистандарт	4: 720P	1:1HDD	04: 4CH	C: смарт 1U
	5: 1080P Lite	2:2HDD	08: 8CH	HS: 1U
	7: 1080P	4:4HDD	16: 16CH	H: мини 1U (1 аудио)
		8:8HDD	32: 32CH	HE: мини 1U (аудио и тревога)
				A: 1U
				AN: 1U (1 аудио)
				L: 1. 5U
				S: 2U

Условные обозначения IP видеорегистраторов
DHI	— NVR	7	24	D	R	— 256
Произв.	Имя	Исполнение	HDD	D	R	Канал
Dahua		6: X86 Bay Trail	08:8HDD	LCD дисплей	избыточная мощность	64: 64CH
		7: X86 i7	16:16HDD			128: 128CH
			24:24HDD			256: 256CH

Условные обозначения Turbo HD видеорегистраторов
DS	— 72	16	H	G	HI	— S	H
Произв.	Серия	Количество каналов	Кодирование	Поток	Выходы	Интерфейс	Видеовыход
Hikvision	71/72/73/81	4	H. 264	G: HD720P в реальном времени	HDMI	SATA	HD
		8		Q: HD1080P в реальном времени
		16
		32

Условные обозначения DVR видеорегистраторов
DS	— 72	16	H	G	HI	— S	H
Произв.	Серия	Количество каналов	Кодирование	Поток	Выходы	Интерфейс	Видеовыход
Hikvision	71/72/73/78	4/8/16/24/32	H. 264	G: HD720P в реальном времени	HD	SATA	HDMI
				Q: HD1080P в реальном времени

Условные обозначения HDCVI видеокамер
DH	– HAC	— H	DW	1	2	0	0	R	P	– VF
Произв.	HDCVI камера	High  Definition	Тип корпуса	Класс камеры	Разрешение	Поколение	Функции	Case	Видео формат	Тип объектива
Dahua			F:  цилиндрическая	1: Начальный уровень	0: 1/4”  сенсор 720P	0: 1-е	0: Стандарт	A~Z	P: PAL	B: с кронштейном
			FW: цилиндрическая с ИК	2: Профессиональный  уровень	1: 720P	2: 2-е	1: WDR		N: NTSC	VF: ручной вариофокал
			D: купольная	3: Премиум класс	2: 1080P	3: 3-е				Z: моторизированый  вариофокал
			DW: купольная с ИК							ZH: моторизированый  вариофокал (с подогревом)
			DP: купол  пластиковый							SVF: автоматический вариофокал
			DPW: купол  пластиковый с ИК
			DB: антивандальный  купол
			DBW: антивандальный  купол с ИК

Условные обозначения IP видеокамер
DH	— IPC	— H	FW	8	3	0	1	E	P	— Z
Произв.	Имя	High  Definition	Тип корпуса	Серия продукта	Разрешение	Поколение	Функции	A~Z	Видео формат	Дополнительные  опции
Dahua	IPC: Сетевая  HDC: HD-SDI		F:  Цилиндрический	1: простая фиксированная	12: 12Mp	0-9: Поколение	0: Стандартные	Последовательность  событий	P: PAL	A: Аудио
			D: Купольный	2: простоя  вариофокальная	8: 8Mp		1: WDR		N: NTSC	H: Подогрев
			DW: Купольный с ИК	4: энергосберегающая  фиксированная	6: 6Mp		2: Полдюймовый  сенсор			W: Wi-Fi
			DB: Антивандальный  купол	5: энергосберегающая вариофокальная	4: 4Mp					M: Мобильная  внутренняя
			DBW: Антивандальный  купол с ИК	8: ультра-смарт	3: 3Mp					S: SD карта
			DPW: Пластиковый купольный с ИК		2: 2Mp					VF: Вариофокал
			FW: Цилиндрический с ИК		1: 1. 3Mp					Z: Моторизированная  линза
			E: Рыбий глаз		0: 720P					Z12: 12-и кратное увеличение
			UM: Монтируемые,  для скрытого наблюдения							P: P-Iris
			P: Панорамные (мультилинза 180/360)							PT: панорамирование  и наклон
			M: Мобильные (внешние)							DI: потолочный  купол

Условные обозначения Speed Dome видеокамер

DH

—  SD

6

A

E

2

20

A

N

— H

N

I

— W

Произв.

Speed   Dome

Размер купола

Тип PTZ

Особенности

Разрешение

Оптическое  увеличение

Версия камеры SD:

Формат  видео

Скорость  вращения

Интерфейс

Доп. 1

Доп. 2

Dahua

6: 6”

0: Вне  помещения

C: Потолочная

[по умолчанию]: SD

03: 3х

[по умолчанию]:

[по умолчанию]: PAL

H: высокая

[по умолчанию]:  Аналог

I: умная

W: Wi-Fi

5: 5”

1: В помещении

E: Усиленная

1: 1. 3Mp/1Mp

12: 12х

С: 540TVL CMOS

N: NTSC

G: обычная

N: Сетевая

4: 4”

2: В помещении

L: Лазер

2: 2Mp

18: 18х

E: 650TVL CCD

S: HD-SDI

3: 3”

3: Экономически эффективная

W: Дворник   (стеклоочиститель)

3: 3Mp

20: 20х

H: 700TVL CCD

C: HD-CVI

2: 2”

5: Speed Dome

4: 4Mp

23: 23х

Версия камеры HD:

Speed Dome с ИК

5: 5Mp

[по умолчанию]:  1-я

4: Экономически эффективная с ИК

A: 2-я

9: Speed Dome с ИК

B: 3-я

A: 69 Обновление

F: star light

C: 64 Обновление

Версия камеры сетевая HD:

S: 2-я

T: 3-я

F: H. 265 1-я

Условные обозначения Turbo HD видеокамер
DS-2	CE	1	6	D	5	T	— IT3
Произв.	Тип камеры	Форм-фактор	Поколение	Разрешение	Особенности	Формат	Другая  информация
Hikvision	CC: цветная	1: стандартный/  цилиндрический	Пусто: 1-е	C: 720P	1/2: Нормальное  освещение	T: Turbo HD	VP: вандалозащита
	CE: аналоговая	5: купольный	5: 2-е	D: 1080P	5: Низкое освещение,  OSD меню		IT3: EXIR 30-40м
			6: 3-е		…: другие функции		IT5: EXIR 50-80м

• Интернет магазин “ПТБ”
• Статьи
• Условные обозначения камер и регистраторов

Консультации экспертов по размещению камер видеонаблюдения в жилых и домашних системах безопасности

прокрутите до комментариев

Вы выбираете!

Ниже вы найдете проверенные советы по основам проектирования эффективной системы домашнего видеонаблюдения. Если вы хотите, чтобы эксперт проверил ваш дизайн или предоставил дизайн на основе ваших предложений, не стесняйтесь запланировать встречу с дизайнером ниже. Мы будем рады рассмотреть ваши идеи и сделать любое предложение, которое, по нашему мнению, повысит ценность вашей системы. Это просто, просто выберите день и откройте временной интервал в календаре ниже:

Назначить встречу в рабочее или даже нерабочее время

Расположение камер

Ниже приведены рекомендации, которые могут не применяться к каждой установке. Прежде чем приступить к установке, пройдитесь по площадям
где вы планируете разместить камеры. Если возможно, встаньте рядом с каждой камерой. Обратите внимание на то, что вы видите.
Можете ли вы увидеть все, что хотите, в этом месте? Все, что вы видите, камера увидит. Если ответ нет или
если есть очевидное слепое пятно, поищите лучшее место для камеры.

Внутренние камеры можно установить где угодно. Крепление к стене или потолку — это нормально. Как правило, камеры
устанавливается в углу помещения, противоположном от точки входа. Обычно это обеспечивает наилучшее покрытие и
требует, чтобы любой, кто хотел бы вмешаться в камеру, был записан, прежде чем он получит доступ к камере.
наилучшая высота для камеры обычно составляет около 10 футов или выше. Этого достаточно, чтобы люди не
доступа к камере, если у них нет лестницы. Кроме того, поймите, направляете ли вы камеру на большие внешние окна или
входной двери обзор может быть несколько ограничен в ясные или солнечные дни. Все камеры оснащены автоматическим
диафрагмы, и они работают очень хорошо, но у них все еще есть свои пределы, и им придется приспосабливаться либо к свету,
уровень внутри или уровень света снаружи. К какому бы из них он ни приспосабливался, другой, скорее всего, будет менее чем оптимальным.

Примечание. Менее половины жилых систем имеют внутренние камеры. Правильное размещение камер снаружи по периметру вашего дома
может быть столь же эффективным, как и внутренние камеры, не отказываясь от конфиденциальности.

Наружные камеры следуют тем же основным принципам, что и внутренние камеры. Хотя они предназначены для работы с погодой,
элементы и могут работать в экстремальных условиях, все же предпочтительнее защитить их, если это возможно, так как они, безусловно, прослужат
дольше. Если у вас есть варианты установки камеры прямо на крышу, где она и будет принимать на себя всю нагрузку
солнца, дождя и ветра — или на той стороне здания, где оно несколько защищено, всегда выбирайте сторону
строительство.

Не просите одну камеру делать работу двух!

Самая распространенная ошибка клиентов при поиске камер заключается в попытке заставить одну камеру выполнять работу двух. Мы
все хотят получить максимальную отдачу от каждой камеры, но если вы переборщите с охватом, вы можете выбросить свои деньги
прочь. Мы все видели видеозаписи совершения какого-либо преступления, но из-за отсутствия деталей, которые дает видео,
куприт не может быть идентифицирован. Извлеченный урок: «Будьте осторожны с охватом, который вы ожидаете от каждой камеры.
предоставлять». Как правило, не следует ожидать, что каждая камера будет видеть на расстоянии более 30-40 футов по горизонтали.
предпочтительное расстояние просмотра.

Типичное размещение камер в жилых помещениях

Камеры, расположенные в углах дома в форме ловушки, являются общепринятой практикой и являются общепринятой практикой. Ловушка
видеонаблюдение является наиболее экономичной формой видеонаблюдения внутри помещений. Камеры стратегически расположены так, чтобы человек
не может перемещаться из одной части дома в другую, не будучи замеченным и записанным. Эта конструкция уменьшает количество
камеры, необходимые для эффективной защиты внутренней части дома, сохраняя при этом приватность спален и ванных комнат.

Размещение камер видеонаблюдения в бизнесе, коммерческом и розничном секторе

прокрутите до комментариев

Типичное размещение камер в коммерческих и коммерческих целях

Камеры обычно располагаются в углах здания. Камеры используются для охраны парковок, вестибюлей,
доки, запасные выходы, стеклянные окна первого этажа, зоны отдыха, холлы, лаборатории, внутренние склады, магазины, вход
ворота и электрические / данные комнаты.

Наблюдение за ловушкой очень эффективно в больших зданиях. Камеры стратегически расположены так, что человек не может сдвинуться с места.
из одной части здания в другую, не будучи замеченным и зарегистрированным. Эта конструкция уменьшает количество камер
необходимо для эффективной защиты объекта. Камера зала, показанная на диаграмме ниже, является хорошим примером ловушки.
защита.

Для получения более подробной информации рекомендуем ознакомиться с нашим
Бизнес-кейсы для
разбираться в конкретных приложениях и проектировать экспертные системы.

Хотя мы продаем и поддерживаем клиентов по всей стране, и наши продажи соответствуют населению страны, мы подумали, что некоторые видеоролики о местных приложениях могут помочь посетителям понять, кто мы и на что способны наши системы.
