Обозначение трансформаторов на схемах: ГОСТ 2.723-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Катушки индуктивности, дроссели, трансформаторы, автотрансформаторы и магнитные усилители / ЕСКД / 2 723 68

Содержание

Обозначение трансформатора на схеме

Конструктивно трансформатор может состоять из одной автотрансформатор или нескольких изолированных проволочных либо ленточных обмоток катушек , охватываемых общим магнитным потоком , намотанных, как правило, на магнитопровод сердечник из ферромагнитного магнитомягкого материала. Для создания трансформаторов необходимо было изучение свойств материалов: неметаллических, металлических и магнитных, создания их теории [3]. В году английским физиком Майклом Фарадеем было открыто явление электромагнитной индукции , лежащее в основе действия электрического трансформатора, при проведении им основополагающих исследований в области электричества. При подключении к зажимам одной обмотки батареи гальванических элементов начинал отклоняться гальванометр на зажимах другой обмотки. Так как Фарадей работал с постоянным током, при достижении в первичной обмотке его максимального значения, ток во вторичной обмотке исчезал, и для возобновления эффекта трансформации требовалось отключить и снова подключить батарею к первичной обмотке. Схематичное изображение будущего трансформатора впервые появилось в году в работах М.




Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Трансформаторы.

  • Чтение схем: трансформаторы, автотрансформаторы.

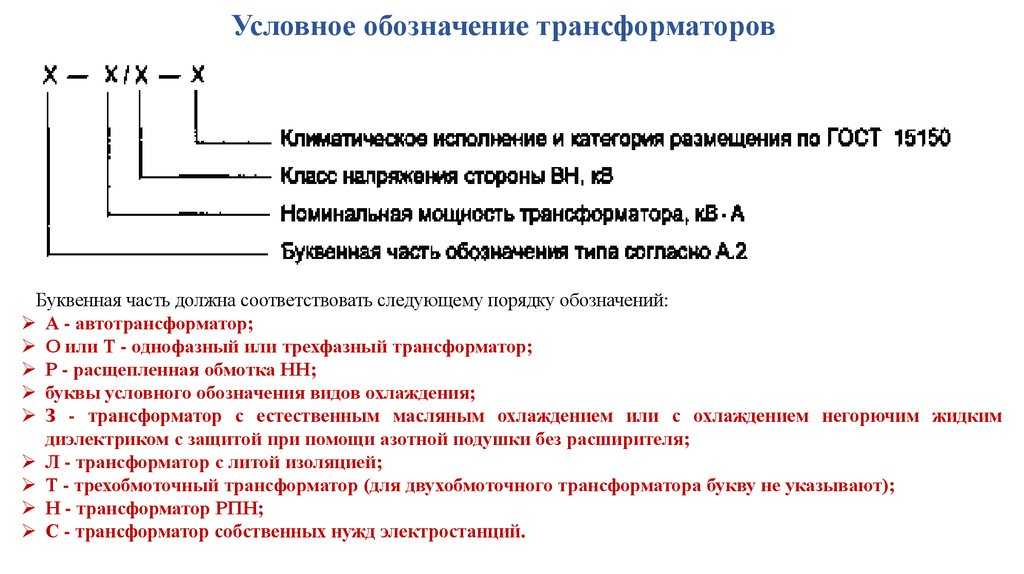

  • 2.7 Трансформаторы для электроснабжения. Обозначение трансформатора на схеме

  • Как обозначается трансформатор тока на эл схемах?

  • Обозначения в эл. схемах

  • Как обозначается трансформатор тока на электрических схемах?

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Однолинейные схемы

Трансформаторы.



Для того чтобы прочесть любой текст, необходимо знать алфавит и правила чтения. Так, для чтения схем следует знать символы — условные обозначения и правила расшифровки их сочетаний. Основу любой электрической схемы представляют условные графические обозначения различных элементов и устройств, а также связей между ними.

Язык современных схем подчеркивает в символах подчеркивает основные функции, которые выполняет в схеме изображенных элемент. Все правильные условные графические обозначения элементов электрических схем и их отдельных частей приводятся в виде таблиц в стандартах. Условные графические обозначения образуются из простых геометрических фигур: квадратов, прямоугольников, окружностей, а также из сплошных и штриховых линий и точек.

Их сочетание по специальной системе, которая предусмотрена стандартом, дает возможность легко изобразить все, что требуется: различные электрические аппараты, приборы, электрические машины, линии механической и электрической связей, виды соединений обмоток, род тока, характер и способы регулирования и т. Кроме этого в условных графических обозначениях на электрических принципиальных схемах дополнительно используются специальные знаки, поясняющие особенности работы того или иного элемента схемы.

Так, например, существует три типа контактов — замыкающий, размыкающий и переключающий. Условные обозначения отражают только основную функцию контакта — замыкание и размыкание цепи.

Для указания дополнительных функциональных возможностей конкретного контакта стандартом предусмотрено использование специальных знаков наносимых на изображение подвижной части контакта.

Дополнительные знаки позволяют найти на схеме контакты кнопок управления , реле времени, путевых выключателей и т. Отдельные элементы на электрических схемах имеют не одно, а несколько вариантов обозначения на схемах.

Так, например, существует несколько равноценных вариантов обозначения переключающих контактов, а также несколько стандартных обозначений обмоток трансформатора. Каждое из обозначений можно применять в определенных случаях. Если в стандарте нет нужного обозначения, то его составляют, исходя из принципа действия элемента, обозначений, принятых для аналогических типов аппаратов, приборов, машин с соблюдением принципов построения, обусловленных стандартом.

Условные графические обозначения и размеры некоторых элементов принципиальных схем:. Условные графические обозначения на электрических схемах и схемах автоматизации:. ГОСТ 2. ГОСТ Искать в Школе для электрика:.

Чтение схем: трансформаторы, автотрансформаторы.

Для того чтобы прочесть любой текст, необходимо знать алфавит и правила чтения. Так, для чтения схем следует знать символы — условные обозначения и правила расшифровки их сочетаний. Основу любой электрической схемы представляют условные графические обозначения различных элементов и устройств, а также связей между ними. Язык современных схем подчеркивает в символах подчеркивает основные функции, которые выполняет в схеме изображенных элемент. Все правильные условные графические обозначения элементов электрических схем и их отдельных частей приводятся в виде таблиц в стандартах. Условные графические обозначения образуются из простых геометрических фигур: квадратов, прямоугольников, окружностей, а также из сплошных и штриховых линий и точек.

Оборудование Обозначение Электростанции (ЭС) и подстанции (ПС) г — то же трансформатор трехфазный со схемой обмоток звезда— звезда с.

2.7 Трансформаторы для электроснабжения. Обозначение трансформатора на схеме

Для лучшего понимания принятого обозначения групп соединения пользуются сравнением с часами. ГОСТ определяет схемы и группы соединения, применяемые для силовых двухобмоточных транса форматоров общепромышленного назначения рис. В электрических схемах очень часто возникает необходимость в повышении или понижении напряжения. Для выполнения таких преобразований существуют специальные устройства — трансформаторы. В конструкцию прибора входят обмотки в количестве две и более, намотанные на ферромагнитный сердечник. Поэтому обозначение трансформатора на схеме осуществляется, исходя из конкретной модели и конструктивных особенностей. Существуют различные типы трансформаторов, отображаемые соответственно на электрических схемах. Например, при наличии только одной обмотки, такие устройства относятся к категории автотрансформаторов. Основные конструкции этих приборов, в зависимости от сердечника, бывают стержневые, броневые и. Они имеют практически одинаковые технические характеристики и различаются лишь по способу изготовления.

Как обозначается трансформатор тока на эл схемах?

Давайте все это рассмотрим поподробнее. Здесь под обозначениями, которые состоят из черточек, приведены поясняющие схемы. В схемах электроснабжения магнитопроводы допускается не иллюстрировать, если это, конечно, не вызывает затруднений и путаницу в схемах. Обратите внимание : до недавнего времени у магнитопровода было другое обозначение: 3 — тонкие черты, как бы представляющие листы стали, из которых набран магнитопровод. Затем магнитопровод стали изображать жирной чертой.

В электрических схемах очень часто возникает необходимость в повышении или понижении напряжения.

Обозначения в эл. схемах

Красным на рисунке ниже обозначена первичная обмотка, синим вторичная, также изображен сердечник трансформатора, собранный из пластин специальной электротехнической стали. Буквами U1 обозначено напряжение первичной обмотки. Буквами I1 обозначен ток первичной обмотки. U2 обозначено напряжение на вторичной обмотке, I2 ток во вторичной. В трансформаторе две или более обмоток индуктивно связаны. Также трансформаторы могут использоваться для гальванической развязки цепей.

Как обозначается трансформатор тока на электрических схемах?

Как невозможно читать книгу без знания букв, так невозможно понять ни один электрический чертеж без знания условных обозначений. В этой статье рассмотрим условные обозначения в электрических схемах: какие бываю, где найти расшифровку, если в проекте она не указана, как правильно должен быть обозначен и подписан тот или иной элемент на схеме. Но начнем немного издалека Вообще, нормативная литература изучается по ходу работы, проектирования. Невозможно прочитать всю нормативную литературу, относящуюся к твоей специальности или, даже, более узкой специализации.

Оборудование Обозначение Электростанции (ЭС) и подстанции (ПС) г — то же трансформатор трехфазный со схемой обмоток звезда— звезда с.

Независимо от реальной конструкции катушки индуктивности и дроссели изображают на схемах, как показано на рис. Число полуокружностей в условном графическом обозначении катушек и дросселей может быть любым. Чаще количество полуокружностей выбирают равным четырем или же в зависимости от удобства их сопряжения на принципиальных схемах с символами других элементов конденсаторов , резисторов , диодов , транзисторов и т. В зависимости от конфигурации принципиальной схемы выводы обмотки направляют либо в одну сторону рис.

Обозначения Наименование Ток постоянный Ток переменный, общее обозначение Неразборное соединение Разборное соединение Контактное разъемное соединение Линия электрической связи. Форма 1 Форма 2. Машина асинхронная трехфазная с шестью выведенными концами фаз обмотки статора и с короткозамкнутым ротором. Машина асинхронная трехфазная с фазным ротором, обмотка которого соединена в звезду; обмотка статора соединена в треугольник. То же с обмоткой статора, соединенной в звезду с выведенной нейтральной средней точкой. Машина синхронная трехфазная неявнополюсная с обмоткой возбуждения на роторе; обмотка статора соединена в треугольник.

Энергетическое оборудование электрических подстанций организационно разделяется на два вида устройств:.

В электрических схемах очень часто возникает необходимость в повышении или понижении напряжения. Для выполнения таких преобразований существуют специальные устройства — трансформаторы. В конструкцию прибора входят обмотки в количестве две и более, намотанные на ферромагнитный сердечник. Поэтому обозначение трансформатора на схеме осуществляется, исходя из конкретной модели и конструктивных особенностей. Существуют различные типы трансформаторов, отображаемые соответственно на электрических схемах.

Трафарет Visio Трансформаторы. В контекстном меню фигуры можно скрыть или показать символ магнитопровода и экрана между обмотками трансформатора, а так же повернуть условное обозначение трансформатора горизонтально и поменять местами вывода первичной и вторичной обмоток, например:. С помощью управляющий маркеров фигур, можно изменить конфигурацию обозначения выводов трансформаторов. С помощью управляющих маркеров фигур, можно изменить конфигурацию обозначения выводов трансформаторов тока.



ТРАНСФОРМАТОРЫ

   В этой статье мы поговорим о трансформаторах, устройствах способных повышать или понижать напряжение при переменном токе. Существуют различные по конструкции и предназначению трансформаторы. Например есть как однофазные, так и трехфазные. На фото изображен однофазный трансформатор:

Трансформатор однофазный

   Трансформатор напряжения соответственно будет называться повышающим, если на выходе со вторичной обмотки напряжение выше, чем в первичной, и понижающим, если, напряжение во вторичной обмотке ниже, чем в первичной. На рисунке ниже изображена схема работы трансформатора:

Принципиальная схема трансформатора

   Красным (на рисунке ниже) обозначена первичная обмотка, синим вторичная, также изображен сердечник трансформатора, собранный из пластин специальной электротехнической стали. Буквами U1 обозначено напряжение первичной обмотки. Буквами I1 обозначен ток первичной обмотки. U2 обозначено напряжение на вторичной обмотке, I2 ток во вторичной. В трансформаторе две или более обмоток индуктивно связаны. Также трансформаторы могут использоваться для гальванической развязки цепей.

Принцип работы трансформатора

Принцип действия трансформатора

   При подаче напряжения на первичную обмотку в ней наводится ЭДС самоиндукции. Силовые линии магнитного поля пронизывают не только ту катушку, которая наводит ток, но и расположенную на том же сердечнике вторую катушку (вторичную обмотку) и наводит также в ней ЭДС самоиндукции. Отношение числа витков первичной обмотки к вторичной называется Коэффициентом трансформации. Записывается это так:

  • U1 =напряжение первичной обмотки.
  • U2 = напряжение вторичной обмотки.
  • w1 = количество витков первичной обмотки.
  • w2 = количество витков вторичной обмотки.
  • кт = коэффициент трансформации.

Коэффициент трансформации – формула

   Если коэффициент трансформации меньше единицы, то трансформатор повышающий, если больше единицы, понижающий. Разберем на небольшом примере: w1 количество витков первичной обмотки равно условно равно 300, w2 количество витков вторичной обмотки равно 20. Делим 300 на 20, получаем 15. Число больше единицы, значит трансформатор понижающий. Допустим, мы мотали трансформатор с 220 вольт, на более низкое напряжение, и нам теперь нужно посчитать, какое будет напряжение на вторичной обмотке. Подставляем цифры: U2=U1\кт = 220\15 = 14.66 вольт. Напряжение на выходе с вторичной обмотки будет равно 14.66 вольт.

Трансформаторы на схемах

   Обозначается на принципиальных схемах трансформатор так:

Обозначение трансформатора на схемах

   На следующем рисунке изображен трансформатор с несколькими вторичными обмотками:

Трансформатор с двумя вторичными обмотками

   Цифрой «1» обозначена первичная обмотка (слева), цифрами 2 и 3 обозначены вторичные обмотки (справа).

Сварочные трансформаторы

   Существуют специальные сварочные трансформаторы.

Сварочный трансформатор

   Сварочный трансформатор предназначен для сварки электрической дугой, он работает как понижающий трансформатор, снижая напряжение на вторичной обмотке, до необходимой величины для сварки. Напряжение вторичной обмотки бывает не более 80 Вольт. Сварочные трансформаторы рассчитаны на кратковременные замыкания выхода вторичной обмотки, при этом образуется электрическая дуга, и трансформатор при этом не выходит из строя, в отличие от силового трансформатора.

Силовые трансформаторы

   Электроэнергия передается по высоковольтным линиям от генераторов, где она вырабатывается до высоковольтных подстанций потребителя, в целях сокращения потерь, при высоком напряжении равном 35-110 киловольт и выше. Перед тем, как мы сможем использовать эту энергию, её напряжение нужно понизить до 380 вольт, которое подводится к электрощитовым, находящимся в подвалах многоквартирных домов. Трехфазные трансформаторы обычно бывают рассчитаны на большую мощность. В электросетях на трансформаторных подстанциях стоят трансформаторы понижающие напряжение с 35 или 110 киловольт, до 6 или 10 киловольт, наверное все видели такие трансформаторы величиной с небольшой дом:

Фото высоковольтный трансформатор

   Трансформаторы с 6-10 киловольт на 380 вольт расположены вблизи потребителей. Такие трансформаторы стоят на трансформаторных подстанциях расположенных во многих дворах. Они поменьше размерами, но вместе с ВН (выключателями нагрузки) которые ставятся перед трансформатором и вводными автоматами и фидерами могут занимать двух этажное здание.

Трансформатор 6 киловольт

   У трехфазных трансформаторов обмотки соединяются не так, как у однофазных трансформаторов. Они могут соединяться в звезду, треугольник и звезду с выведенной нейтралью. На следующем рисунке приведена как пример одна из схем соединения обмоток высокого напряжении и низкого напряжения трехфазного трансформатора:

Пример соединения обмоток силового трансформатора

   Трансформаторы существуют не только напряжения, но и тока. Такие трансформаторы применяют для безопасного измерения тока при высоком напряжении. Обозначаются на схемах трансформаторы тока следующим образом:

Изображение на схемах трансформатор тока

   На фото далее изображены именно такие трансформаторы тока:

Трансформатор тока – фото

   Существуют также, так называемые, автотрансформаторы. В этих трансформаторах обмотки имеют не только магнитную связь, но и электрическую. Так обозначается на схемах лабораторный автотрансформатор (ЛАТР):

Лабораторный автотрансформатор – изображение на схеме

   Используется ЛАТР таким образом, что включая в работу часть обмотки, с помощью регулятора, можно получить различные напряжения на выходе. Фотографию лабораторного автотрансформатора можно видеть ниже:

Фото ЛАТР

   В электротехнике существуют схемы безопасного включения ЛАТРа с гальванической развязкой с помощью трансформатора:

Безопасный ЛАТР изображение на схеме

   Для согласования сопротивления разных частей схемы служит согласующий трансформатор. Также находят применение измерительные трансформаторы для измерения очень больших или очень маленьких величин напряжения и тока.

Тороидальные трансформаторы

   Промышленность изготавливает и так называемые тороидальные трансформаторы. Один из таких изображен на фото:

Фотография – тороидальный трансформатор

   Преимущества таких трансформаторов по сравнению с трансформаторами обычного исполнения заключаются в более высоком КПД, меньше звуковой дребезг железа при работе, низкие значения полей рассеяния и меньший размер и вес.

   Сердечники трансформаторов, в зависимости от конструкции могут быть различными, они набираются из пластин магнитомягкого материала, на рисунке ниже приведены примеры сердечников:

Сердечники трансформаторов – рисунок

   Вот в кратце и вся основная информация о трансформаторах в радиоэлектронике, более подробно разные частные случаи можно рассмотреть на форуме. Автор AKV.

   Форум по трансформаторам

Соединения трехфазного трансформатора Векторные диаграммы

Хотите создать сайт? Найдите бесплатные темы и плагины WordPress.

Соединения трехфазного трансформатора

Трехфазный трансформатор предназначен для специального соединения и преобразования напряжения, и на устройстве будет табличка с указанием внутренних соединений. Когда используется один блок или группа из трех, существует четыре типа соединений. Четыре основных соединения: Y-Y, Y-∆, ∆-Y и ∆-∆. Первый символ указывает на подключение первичной обмотки, а второй символ — на подключение вторичной. Для трехфазного трансформатора клеммы высоковольтной фазы обозначаются буквой H. Аналогично обозначаются клеммы низковольтной стороны, используя X вместо H.

Трехфазные трансформаторы довольно широко используются в энергосистемах для преобразования сбалансированного набора трехфазных напряжений на определенном уровне напряжения в сбалансированный набор напряжений на другом уровне. Трансформаторы, используемые между генераторами и системой передачи, между системой передачи и вспомогательной системой передачи, а также между вспомогательной системой передачи и системами распределения, представляют собой трехфазные трансформаторы. Для большинства коммерческих и промышленных нагрузок требуется трехфазный трансформатор для преобразования трехфазного распределительного напряжения до максимального уровня использования.

Трехфазный трансформатор изготавливается для специального подключения и преобразования напряжения, и на блоке будет заводская табличка с показанными внутренними подключениями.

Трехфазные трансформаторы изготавливаются одним из двух способов. Первый метод заключается в соединении трех однофазных трансформаторов для формирования трехфазной батареи. Второй метод заключается в изготовлении трехфазной группы трансформаторов, в которой все три фазы расположены на общем мультиплексированном сердечнике. Что касается анализа; разницы между этими двумя методами нет.

            Первичные и вторичные обмотки трехфазных трансформаторов могут быть независимо соединены любым способом (звезда) или треугольником (треугольник). Как результат. Обычно используются трехфазные трансформаторы четырех типов:

  1. Звезда-звезда (Y-Y)

  2. Звезда-треугольник (Y-∆)

  3. Звезда-треугольник (∆-Y9

  4. 7

    ) Треугольник-треугольник (∆-∆)

Рис.1 (a): Подключение трехфазного трансформатора по схеме «звезда-звезда» 9

Преимущества соединения Y-Y при питании нагрузок 1-φ и 3-φ

Недостатки соединения Y-Y

  • Наличие составляющей 3-й гармоники в незаземленном соединении Y-Y.
  • Термический перегрев

Рис.1 (b): Подключение трехфазного трансформатора звезда-треугольник

Преимущества соединения Y- ∆

  • Нейтраль доступна на первичной стороне, которую можно заземлить во избежание искажений.
  • Доступны два уровня напряжения (однофазный и трехфазный).
  • Ловушки токов 3-й гармоники

Недостатки Y- ∆ Соединение

  • Поскольку первичная и вторичная обмотки не совпадают по фазе, поэтому не может работать параллельно с другими трансформаторами Y-Y или ∆-∆
  • Полная изоляция требуется на стороне ∆

Следует отметить, что для соединения звездой концы трех обмоток без точек (три первичных или три вторичных) соединяются вместе и образуют нейтральную точку и пунктирную концы становятся тремя терминалами линии. При соединении треугольником три обмотки одной стороны соединяются последовательно так, что сумма фазных напряжений в замкнутом треугольнике равна нулю ; затем линейные клеммы снимаются с соединений обмоток.

      Соединение Y-∆ обычно используется для перехода от высокого напряжения к среднему или низкому уровню, например, в распределительных трансформаторах. И наоборот, соединение ∆-Y используется для повышения напряжения до высокого напряжения, как в трансформаторе генерирующей станции.

Рис.1 (c): Подключение трехфазного трансформатора по схеме треугольник-звезда

Рис.1 (c): Схема трехфазного трансформатора по схеме треугольник-звезда

Преимущества подключения по схеме треугольник-звезда

  • Сбалансированное подключение при питании нагрузок 1-φ и 3-φ
  • Нейтральная точка доступна на стороне Y.
  • Треппий 3-й гармоники

Недостатки Delta-Wye Connection

  • Требуется полная изоляция для Delta Vinding of Transformers

Рис.1 (D): Delta-Delta Transformer Cnecture Dransformer

Рис.1 (D): Delta-Delta Transformer Cnecture

Рис.1 (D): Delta-Delta Transform.

Рис. 1 (d): Векторная схема трехфазного трансформатора «треугольник-треугольник»

Преимущества соединения треугольником-треугольником

  • Идеально подходит для трехпроводной нагрузки двигателя
  • Может легко выдерживать однофазные короткие замыкания без прерывания.
  • Ловушки 3-й гармоники (циркулирующие токи)

Недостатки соединения треугольником-треугольником

  • Требуется полная изоляция обмотки высокого напряжения φ нагрузки

      Соединение Y-Y редко используется из-за возможной асимметрии напряжения и проблем с напряжением третьей гармоники. Соединение ∆-∆ используется из-за его преимущества, заключающегося в том, что один из трех однофазных трансформаторов может быть снят для ремонта или обслуживания. Оставшиеся два трансформатора продолжают функционировать как трехфазная батарея, хотя мощность батареи в кВА снижается до 58% от первоначальной мощности трехфазной батареи. Этот режим работы известен как соединение с открытым треугольником или соединение V-V.

      Соединение с открытым треугольником также используется, когда нагрузка в настоящее время невелика, но ожидается ее рост в будущем. Таким образом, вместо установки трехфазной группы сразу из трех однофазных трансформаторов, для трехфазного преобразования напряжения используются только два однофазных трансформатора. Третий однофазный трансформатор служит запасным и подключается на более позднем этапе при увеличении нагрузки.

            В соединениях Y–Y или ∆–∆ соответствующие фазные напряжения совпадают по фазе. Точно так же соответствующие междуфазные напряжения в первичной и вторичной обмотках совпадают по фазе. Другими словами, V AN находится в фазе с V и , а V AB находится в фазе с V ab . С другой стороны, как для соединений Y-∆, так и для соединений ∆-Y в Соединенных Штатах принято опережать первичное фазное или междуфазное напряжение на 30 o ; таким образом, V AN опережает V an на 30 o , а V AB опережает V ab на одинаковую величину фазового сдвига.

            Анализ цепи с участием трехфазного трансформатора в сбалансированных условиях может выполняться пофазно. Это следует из соотношения, согласно которому активная мощность и реактивная мощность по фазам составляют одну треть от общей активной мощности и реактивной мощности, соответственно, трехфазной группы трансформаторов. Расчеты удобно выполнять пофазно, по схеме «звезда-нейтраль».

При наличии соединений ∆-Y или Y-∆ параметры относятся к стороне Y. При работе с ∆-∆-соединениями импедансы ∆-соединений преобразуются в эквивалентные импедансы Y-соединений. Формула преобразования импеданса ∆-Y:

\[{{Z}_{Y}}~=\frac{1}{3}{{Z}_{\Delta }}\]

Вы нашли apk для андроида? Вы можете найти новые бесплатные игры и приложения для Android.

Противопожарная защита трансформатора | NFPA

NFPA сегодня — 29 октября, 2021

Вернуться на целевую страницу блогов

Хотя супергерои и большие кассовые сборы могут думать о роботах, когда мы говорим о трансформерах, на самом деле они являются гораздо более важным устройством, которое необходимо для передачи, распределения и использования электроэнергия переменного тока.

Что такое трансформаторы и для чего они?

Трансформатор — это устройство, которое передает электрическую энергию из одной цепи переменного тока в другую, повышая или понижая напряжение. Это делается по нескольким причинам, но две основные цели заключаются в снижении напряжения обычных цепей питания для работы низковольтных устройств и повышении напряжения от электрогенераторов, чтобы можно было передавать электроэнергию на большие расстояния. Они используются в течение длительного времени и являются важной частью нашей электрической инфраструктуры. Самые обычные трансформаторы, которые люди часто видят, расположены на телефонных столбах.

Чем опасны трансформаторы?

Трансформаторы часто заливают маслом для изоляции, предотвращения образования электрической дуги и в качестве охлаждающей жидкости. Это масло похоже на минеральное масло и очень легко воспламеняется. Когда трансформатор выходит из строя, это может привести к сильному пожару и сильному взрыву (не стесняйтесь посмотреть одно из множества онлайн-видео о взрывающихся трансформаторах). Трансформаторы могут вмещать от нескольких галлонов до тысяч галлонов. Трансформаторы могут быть установлены в помещении или на открытом воздухе, но внутренние трансформаторы обычно не заполнены маслом, в то время как наружные трансформаторы часто заполнены.

Методы защиты трансформаторов с масляной изоляцией

Одними из основных соображений, касающихся противопожарной защиты трансформатора, являются противопожарные стены и разделение, системы противопожарной защиты на водной основе, локализация, дренаж и молниезащита.

Противопожарная стена и перегородка

В идеале мы хотим предотвратить возгорание трансформаторов, но в случае возгорания или взрыва одного из них мы хотим ограничить ущерб и потенциальное распространение огня. Это можно сделать несколькими способами, наиболее распространенными из которых являются физическое разделение и противопожарные стены. NFPA 850, Рекомендуемая практика противопожарной защиты для электростанций и высоковольтных преобразовательных станций постоянного тока рекомендует, чтобы трансформаторы с объемом масла более 500 галлонов (1900 л) были защищены противопожарной стеной, рассчитанной на 2 часа, которая выдвигается на 1 фут (300 мм). ) по вертикали и 2 фута (600 мм) по горизонтали за трансформатором. Вместо противопожарной стены рекомендуется физическое разделение на расстоянии от 5 до 25 футов (от 1,5 до 15 м) в зависимости от емкости масла трансформатора.

Системы противопожарной защиты

Стандарт NFPA 15, для стационарных систем распыления воды для противопожарной защиты, содержит требования по защите трансформаторов с помощью системы распыления воды. Если требуется  0,25 гал/мин/фут 2 [10,2 (л/мин)/м 2 ] воды, которая должна сбрасываться на корпус самого трансформатора, и 0,15 гал/мин/фут 2 [6,1 (л/мин)/ m 2 ]  на окружающем пространстве для защиты от внешних воздействий. Подача воды для такой системы должна соответствовать расчетному расходу системы, а также 250 галлонам в минуту (946 л/мин) для шланга в течение 1 часа.

Еще одним важным элементом защиты является приямок и дренажная система, помогающие удерживать пролитое трансформаторное масло или стоки из стационарной системы распыления воды. Если обозначена зона сдерживания, то противопожарная стена должна доходить как минимум до края этой зоны.

Поскольку молния является потенциальным источником воспламенения при пожаре трансформатора, необходимо также обеспечить молниезащиту. Для получения дополнительной информации о том, как работает молниезащита, см. NFPA 780, 9.0226 Стандарт по установке систем молниезащиты .

Выход из строя трансформатора может быть чрезвычайно опасным, но при соблюдении правильных мер предосторожности пожары можно контролировать, чтобы ограничить ущерб окружающим компонентам, свести к минимуму время простоя предприятия и повысить выживаемость персонала предприятия. Планирование и проектирование безопасной установки трансформатора требует гораздо большего, но здесь рассматриваются основные концепции и идеи. Для получения дополнительной информации о рекомендациях по противопожарной защите для электростанций см. NFPA 850, 9.0226 Рекомендуемая практика противопожарной защиты электростанций и высоковольтных преобразовательных станций постоянного тока.
