Навесы из поликарбоната могут использоваться для самых разных нужд. Это навесные козырьки над балконом и крыльцом; крытые стоянки для легковых автомобилей и сельхозтехники; крытые переходы между домом и баней, летней кухней, сараями и т. д.

В этой статье будут рассмотрены разные виды навесов к дому из поликарбоната, особенности выбора материалов для каркаса, расчетов построек. Также вы найдете здесь поэтапное руководство по возведению конструкции на основе металлического профиля.

Invalid Displayed Gallery

Содержание

1. Виды, расчет и проектирование навесов, выбор материала каркаса
2. Арочные конструкции
3. Каскадная система
4. Односкатная кровля
5. Двускатный навес
6. Расчет и проектирование поликарбонатных навесов
7. Выбираем материал для каркаса
8. Строительство поликарбонатного навеса своими руками
9. Установка опорных столбов и монтаж привязки
10. Сгибаем профиль для каркаса крыши
11. Сварка каркаса навеса
12. Крепление сотового поликарбоната на каркас

Виды, расчет и проектирование навесов, выбор материала каркаса

Самые популярные варианты козырьков и навесов из поликарбоната – арочные, каскадные, одно- и двухскатные. Все они обладают своими преимуществами и недостатками.

Арочные конструкции

Арочные навесы из поликарбоната во дворе на сегодняшний день считаются самыми популярными, особенно для организации автостоянок и галерей между домом и надворными постройками.

• Полукруглая форма свода не дает снегу скапливаться на крыше.
• В дождь вода сливается только на две стороны.
• Из-за направленных вниз боковин вероятность того, что навес будет поврежден ветром довольно низка.
• Арочная конструкция одинаково хорошо подходит как для небольшого козырька над крыльцом, так и для просторной автостоянки на несколько машин.

Недостаток арочный поликарбонатный навес имеет один – при самостоятельном его изготовлении перед вами может встать проблема сгибания профилей.

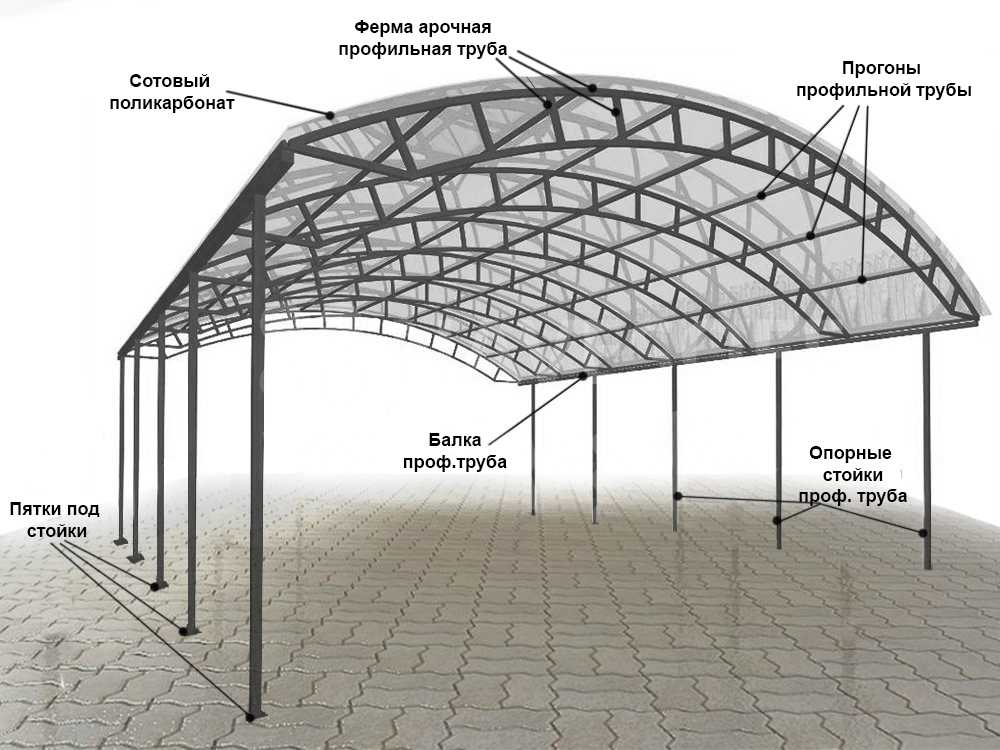

Арочный навес из поликарбоната: на фото представлена крытая автостоянка

Каскадная система

Каскадные навесы это, по сути, система из нескольких арочных. Такая конструкция выбирается для монтажа над лестничными пролетами, где наклон кровли получается очень большим. А причин тому две:

• В дождь с цельной арочной крыши, расположенной под большим углом вода льется на пространство перед первыми ступенями, попадая на входящих. При каскадном расположении элементов кровли вода уходит в стороны.
• Эстетическая сторона вопроса. Несколько каскадно расположенных арочных навесов из поликарбоната выглядят намного интереснее, чем один цельный, направленный вниз.

Недостатки такой системы – сложность конструкции, большие временные и материальные затраты.

Арочный навес из поликарбоната пристроенный к дому: фото трехступенчатой системы

Односкатная кровля

Односкатный навес из поликарбоната – это самый простой в строительстве вариант:

• Не требуется сгибания профилей, как в случае с арочными кровлями.
• Не требуется сгибания листов поликарбоната. Соответственно – вы не ограничены в выборе толщины кровельного материала.
• При строительстве можно обойтись без использования стропильных ферм, достаточно будет только продольных и поперечных балок.

Односкатные конструкции часто используют при пристройке навеса к стене дома или гаража. Недостаток – небольшой уклон кровли, зимой на ней будет скапливаться снег.

Деревянный навес из поликарбоната: фото односкатной конструкции

Двускатный навес

В строительстве немного сложнее односкатного, так как требует сведения двух скатов под определенным углом. Однако и в эксплуатации такая постройка удобнее:

• Опущенные на две стороны скаты дают лучшую, по сравнению с одним скатом защиту от ветра и осадков.
• Угол наклона крыши здесь больше, а значит зимой на ней меньше будет скапливаться снег.
• Каркас двускатной кровли получается жестким, благодаря чему он хорошо противостоит ветровым нагрузкам.

Двухскатный навес из поликарбоната можно использовать в разных целях: для автостоянок, мангалов, печей барбекю, крылец, павильонов между надворными постройками.

Двускатная крыша над печью барбекю

Расчет и проектирование поликарбонатных навесов

Еще на этапе создания проекта, до начала расчета навеса из поликарбоната из профильной трубы надо выяснить для себя следующее:

• Размер и местоположение будущей постройки.
• Ветровые и снеговые нагрузки – эти параметры влияют на форму конструкции кровли.
• Дизайн частного дома и надворных построек – от этого зависит выбор оформления каркаса и цвет поликарбонатных листов.
• Технические характеристики доступных/желаемых строительных материалов.

Вооружившись этой информацией переходим к расчету и составлению чертежа навеса из поликарбоната. Здесь уже точно указываем: габариты постройки и форму крыши; технические характеристики материала опор, каркаса и кровли; количество и характер крепежных элементов.

Обратите внимание: при определении особенностей каркаса конструкции надо учитывать, что поликарбонат выпускается листами стандартных размеров. Их стыки обязательно должны попадать на поперечные профили – обрешетку.

Как сделать навес из поликарбоната: ширина прогонов между профилями обрешетки зависит от параметров кровельного материала

А теперь о высоте поликарбонатных навесов. В принципе, она может быть любой, — все зависит от ваших потребностей и пожеланий. Однако для комфортного использования постройки будет лучше, если самая низкая точка ее кровли будет находиться не менее чем в 180 см над землей.

Параметры опорных стоек для изготовления навесов и козырьков из поликарбоната надо рассчитывать исходя из следующих цифр:

• Минимальное сечение – 40х40 мм.
• Толщина металла – от 1 мм.
• Толщина фундаментных столбов должна превышать сечение стоек минимум на 10 мм.
• Рекомендуемая глубина фундаментных ям – от 50 см.
• Для боковин стропильных ферм берется профиль сечением от 20 мм, для раскосных решеток – от 15 мм.

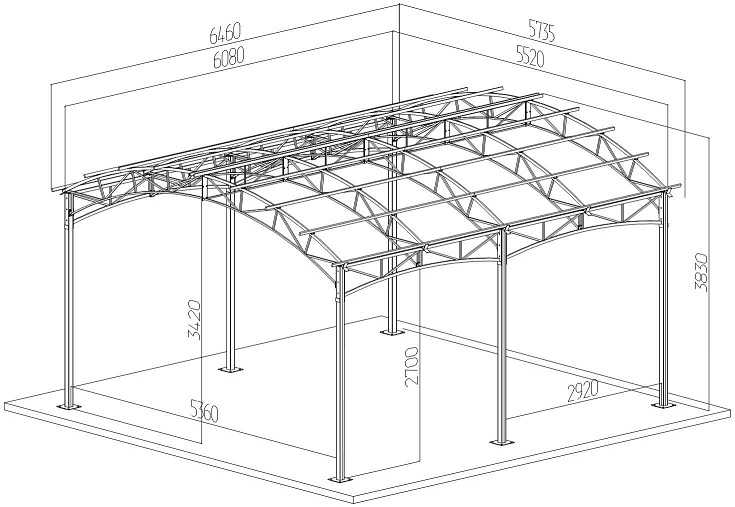

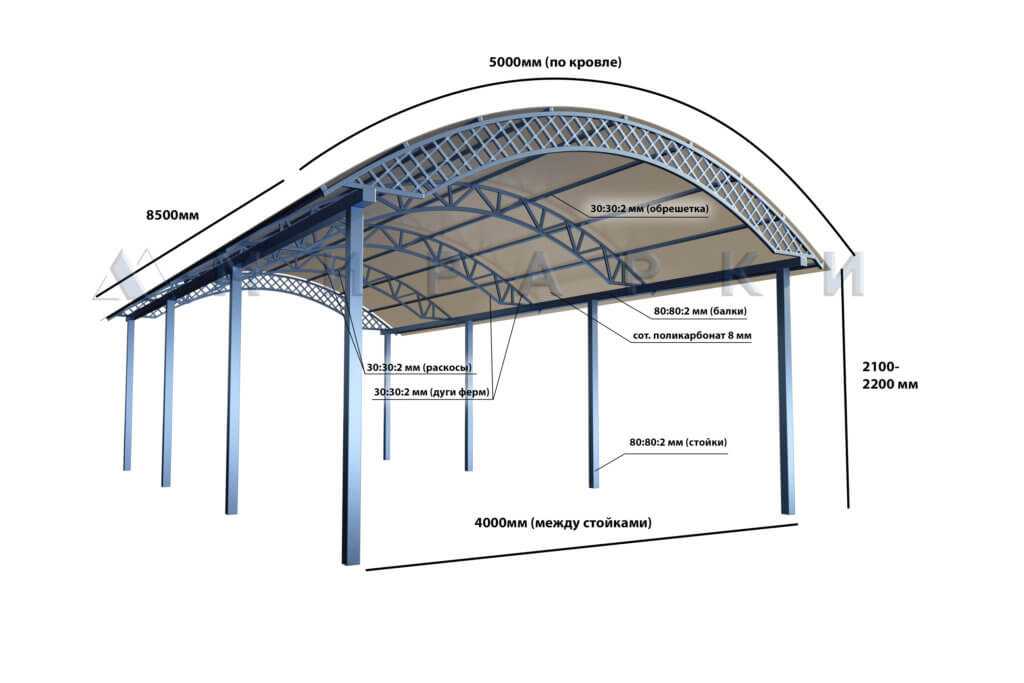

Как сделать навес из поликарбоната своими руками: чертежи должны быть очень подробными

Обратите внимание: проектирование конструкций площадью от 8 м² лучше доверить специалистам. Площадь крыши тут будет большая, а значит здесь надо будет точно рассчитать уровень снеговых и ветровых нагрузок. Ошибки могут привести к деформации или обрушению постройки.

Выбираем материал для каркаса

Обычно для изготовления навесов из поликарбоната берутся следующие материалы:

• Металлопрофиль. Долговечен, удобен в монтировании и неприхотлив в эксплуатации. Ухода требует минимального – только своевременной обработки антикоррозийными средствами. Недостатки – большой вес конструкции и высокая цена.
• Металлические трубы. Преимущества имеют те же, что и металлопрофиль. Единственное что, округлая форма в сечении не так удобна для сварки и других видов крепежей.
• Дерево – профилированный или обычный брус, оцилиндрованное бревно. Красивый, живой материал, подойдет в случае, если навес должен быть подо что-то стилизован. При строительстве деревянного навеса из поликарбоната своими руками потребуются определенные навыки в плотницком деле.

Деревянный каркас

Строительство поликарбонатного навеса своими руками

Самая продолжительная часть стройки – создание фундамента. Сам каркас и крепление на него кровельных листов займет, самое большее, полтора рабочих дня.

Установка опорных столбов и монтаж привязки

Опорные столбы устанавливаем следующим способом:

• Выкапываем фундаментные ямы – 50 см глубиной и 30 см диаметром.
• Внутрь устанавливаем арматурный каркас.
• Заливаем ямы цементно-песчаной (3/1) смесью, укрываем целлофаном и оставляем для застывания на несколько дней.
• Анкерами прикручиваем опоры к фундаменту.

Бетонирование опор

Опоры по вершинам перевязываем единой балкой, на нее затем будет опираться передняя часть навеса. Эту перевязку лучше выполнять из профиля квадратного или прямоугольного сечения. Использование круглой трубы тут нежелательно, так как площадь примыкания элементов при сварочных работах будет слишком маленькой.

Навес из поликарбоната пристроенный к дому: на фото видно расположение опор передней части

Обратите внимание: привязка навеса к стене осуществляется на балку, прикрепленную к поверхности анкерными болтами. На нужной высоте, сверяясь со строительным уровнем, отмечаем линию, по которой затем высверливаются отверстия под крепежи. Далее прикручиваем балку на стену, хорошо затягивая болты.

Делаем навес к дому из поликарбоната: на фото отображен этап монтажа привязки

Сгибаем профиль для каркаса крыши

Если навес для дачи из поликарбоната будет иметь арочную крышу, то нам придется задуматься о том, как согнуть профилированную трубу. Это можно сделать несколькими способами:

• При помощи трубогибочного станка. Такой аппарат стоит дорого, и покупать его только из-за строительства навеса не имеет смысла.
• Путем надпилов (6-8 мм) трубы и сгибанием ее в противоположную сторону. Надпилы затем закрываются «заплатками» из металла.
• Ручное сгибание предварительно разогретого профиля. Чтобы не произошло сплющивание трубы, перед работами внутрь трамбуется песок.

Ручной трубогибочный станок

Сварка каркаса навеса

Сварку каркаса начинаем со сборки стропильных ферм. Это делается на земле, с обязательным использованием строительного уровня. Раскосные рейки на параллельные профили начинаем приваривать с краев, постепенно продвигаясь к центру. Работу сильно облегчат магниты для сварки – по ним хорошо задавать углы между деталями.

На следующем видео вы можете рассмотреть, каким образом используются сварочные магниты.

[su_youtube url=»http://www.youtube.com/watch?v=ggSj2WO6uK8″]

Готовые фермы для навеса из поликарбоната выставляем на привязку и на опору передней части. Точечно наживляем, а затем привариваем. Все элементы должны стоять строго вертикально, поэтому после наживления проверяем правильность установки строительным уровнем. Если надо – немного подправляем расположение при помощи кувалды.

Навес пристроенный к дому, из поликарбоната: фото установки стропильных ферм

Поперек стропильных ферм варим прогоны из тонкого профиля прямоугольного сечения. Расстояние между деталями делается от 50 до 60 см.

Монтаж прогонов

Далее приступаем к монтажу боковин. К основаниям крайних ферм привариваем отрезки профиля и прикручиваем их по всей длине к стенам. От нижних краев отрезков к окончаниям ферм протягиваем и привариваем профили той же толщины. делаем пару-тройку поперечных перемычек. Посмотреть, как это выглядит можно на следующем фото. Каркас готов, можно приступать к монтажу поликарбоната.

Работы с боковинами

Крепление сотового поликарбоната на каркас

А теперь о том, как крепить поликарбонат к металлическому каркасу навеса.  Монтаж осуществляется при помощи специальных креплений – термошайб. Они состоят из уплотнительной и пластиковой шайб, а также заглушки к ним. Стягивается все это обыкновенными саморезами. Особое внимание следует уделить трем моментам:

• Строгая вертикальность вкручивания саморезов.
• Умеренная затяжка креплений. Недостаточная не обеспечит должного качества монтажа, а чрезмерная может привести к порче поверхности материала.
• От срезов листа до границ отверстия под саморез должно быть не менее 4 см.
• Отверстие под саморез должно быть на 2-3 мм больше диаметра последнего.

Обратите внимание: новые листы поликарбоната нельзя оставлять в теплое время года под солнечными лучами. Клей на защитной пленке разогревается и образует очень прочное сцепление с поверхностью. В следствии этого пленку снять будет очень трудно.

Как правильно крепить поликарбонат на навес: нужно использовать специальные термошайбы

Помимо термошайб в процессе монтажа поликарбоната используется такая фурнитура:

• Разъемный профиль. Применяется для соединения вместе двух листов материала. Состоит из базы и крышки – база крепится саморезами на каркас, а крышка к ней пристегивается за счет специального замка.
• Торцевой профиль и перфолента. Они используются для отделки срезов на листах поликарбоната. Сначала по всей их протяженности наклеивается перфолента, а затем на нее фиксируется торцевой профиль.

Обратите внимание: торцевой профиль нужен не только для того, чтобы придать завершенность поликарбонатной кровли. Эта фурнитура защищает воздушные каналы листов от попадания внутрь влаги и загрязнений. А значит, от нее напрямую зависит сохранение изначального уровня прозрачности поликарбоната.

Дополнительная фурнитура

Навес из поликарбоната своими руками

Поликарбонат – сравнительно современный материал, но благодаря своим эксплуатационным характеристикам довольно быстро завоевал доверие потребителей. Конечно основная и самая ценная его особенность – способность пропускать свет. То есть у стекла теперь появилась достойная альтернатива. Поэтому навес к дому из поликарбоната уже не диковинка, а норма, продиктованная жизненной необходимостью, позволяющая экономить электроэнергию. Ведь им легко реализовать прозрачные стены и крышу. При этом относительно простой монтаж даже начинающим мастерам позволяет создавать практически произведения искусства. Отличная гибкость, прочность материала позволяет монтировать достаточно сложные архитектурные решения с необычной геометрией.

Содержание статьи

• 1 Какой поликарбонат выбрать для навеса
• 2 Как сделать навес из поликарбоната своими руками
  • 2.1 Спланируем работы
  • 2.2 Подготовим площадку
  • 2.3 Схема навеса из поликарбоната
  • 2.4 Изготовим основание для опор
  • 2.5 Опоры – столбы
  • 2.6 Стропила и форма навеса
  • 2.7 Набьём обрешётку
  • 2.8 Покроем поликарбонатом
• 3 Лёгкий навес из поликарбоната — видео
• 4 Адаптируем готовый навес
• 5 Уход за навесом
• 6 Что в итоге
  • 6. 1 Похожие статьи

Какой поликарбонат выбрать для навеса

Как известно, поликарбонат делится на подвиды: сотовый и сплошной. Конечно, для навеса можно взять любой – помещение всё равно «подсобное», особых требований нет. Поэтому в основном, на выбор влияет тип постройки – если требуется конструкция сложной формы, то и поликарбонат берётся более мягкий, податливый.

При этом, какой выбрать поликарбонат для навеса – сотовый или монолитный принципиального значения не имеет.

Однако практика показывает успешную эксплуатацию сплошного профилированного поликарбоната. Его профиль точь-в-точь как у профлиста. Поэтому пристроить такой навес к дому из поликарбоната своими руками совсем несложно.

Как сделать навес из поликарбоната своими руками

Для навесов, установленных обособленно и примыкающих к дому могут использоваться одни и те же приёмы и материалы. Конечно, они должны поддерживать общую дизайнерскую идею, гармонично сочетаться с имеющимися постройками. Вообще кто сказал, что навес должен быть в единственном числе – их вполне может быть несколько. При этом они могут быть абсолютно разными:

• Односкатные навесы – наиболее простая, часто встречающаяся конструкция, примыкающая к дому. Угол наклона крыши часто ориентирован на быстрый сход осадков.
• Двускатные конструкции – конструктивно более сложны, эксплуатируются отдельно стоящими сооружениями.
• Полукруглая – арочная форма навеса. Всегда привлекает своей необычностью и оригинальностью. Актуальна не только для отдельно стоящих построек, но и козырьков, расположенных над входными дверьми домов.
• Купольные и волнообразные формы – отличный декоративный или защитный элемент.
• Многоуровневые конструкции, строятся сугубо для декоративных целей, и никакой функциональности не несут.

Мы же реализуем самый простой односкатный навес, и опишем некоторые особенности более сложных конструкций. Произведём расчет навеса из поликарбоната.

Спланируем работы

Для устройства навеса понадобится изготовить столбы, прогоны, стропила и возможно обрешётку. Всё рассчитывается исходя из высоты и площади. Из неё получается число листов поликарбоната, при этом важно учесть, какой поликарбонат для навеса планируется использовать. Это значит, что профилированная кровля рассчитывается по принципу профлиста, то есть с учётом своей практической ширины.

Подготовим площадку

Как обычно всё начинается с разметки – необходимо прямо на местности обозначить площадь будущего навеса, местоположение опор. Обычно строят навес из поликарбоната во дворе дома. Поэтому возводить опоры нужно только с одной стороны, ведь с другой обычно капитальная стена. Однако, необходимо верно оценить ситуацию – если площадь навеса планируется большая, возможно понадобятся и промежуточные опоры. Их можно устроить в виде поддерживающих колонн, а уменьшить количество устройством дополнительного прогона под стропила.

Схема навеса из поликарбоната

После того как определились с количеством, под них бурятся ямы, которые лучше заранее запланировать ниже глубины промерзания грунта. А на дне, по кругу выбрать землю, тем самым увеличить площадь опоры. Она не позволит свае проседать, ведь снеговая нагрузка на пологом навесе немаленькая. При этом увеличенный диаметр сваи удержит её на заданной глубине во время сезонного пучения грунтов.

Изготовим основание для опор

Перед заливкой свай бетоном устроим им гидроизоляцию – свернём из рубероида цилиндры и поместим их в ямы. Для удобства заливки полезно изготовить загрузочную воронку – опалубка из рубероида прижмётся, это в разы увеличит аккуратность и скорость укладки бетона. Не забудем про арматуру. На этот раз сваи будут заливаться по уровню земли – не забываем, что всё в итоге накроется общей крышей, и нет нужды излишне страховаться.

Однако, монтаж навеса из поликарбоната заключается не только в устройстве крыши. Если пол ещё не запланирован, пришло время определиться – возможно, что понадобятся дополнительные бетонные работы. Например, под плитку необходимо устройство стяжки. Снова всё начинается с разметки – по периметру нужна опалубка:

• Забиваем для неё в землю клинья. После жидкостным или лазерным уровнем отмечаем по ним общую горизонталь.
• Пока свобода передвижений не ограничена досками опалубки, подсыпаем подушку, но не всю площадь – периметр оставляем свободным. Его подсыплем после того, как полностью установим опалубку в горизонт. Для того чтоб работа шла быстро и качественно, доски для неё должны быть кромлёными – будем ровнять бетон по краю доски.
• Распределим и навяжем арматурную сетку, два слоя – без неё укладывать бетон нет никакого смысла. Причём это должна быть именно арматура, а не кладочная сетка, которой часто заменяют арматуру при внутренних работах – здесь «улица» задаёт требования прочности.
• Укладываем бетон, ровняем длинным правилом по краям досок опалубки, добиваясь ровной поверхности. Железнить и заглаживать не нужно, под плитку достаточно хорошо выровненной «шершавой» стяжки.

Если предполагается пол «палубного» типа, то под него полезно сделать бетонные лаги. Такая решётка, сделанная по принципу облегчённого ленточного фундамента, гарантирует долгую эксплуатацию пола без перекосов и провалов.

Подготовка, для того чтоб пристроить к дому навес из поликарбоната окончена – переходим к установке опор.

Опоры – столбы

До этого времени мы намеренно не занимались столбами, чтоб после подготовки их изготовить абсолютно одинаковыми и все как один установить на бетонные основания. Это автоматически задаст верхний горизонтальный уровень, а значит не потребуется их пилить на высоте. Так как основание изготовлено бетонное, сам кровельный материал имеет большой срок эксплуатации, выходит, что в качестве материала для конструктивных элементов предпочтительно рассматривать металл. Однако при желании реально построить и деревянный навес из поликарбоната, просто дерево необходимо защитить. При этом часто бывает, что навес сам собой переквалифицируется в уютную беседку. Ведь дерево создаёт атмосферу домашнего комфорта.

Наши столбы будут из металла. Для них хорошо подойдёт профильная труба, а если использовать «нкт», то прочности будет даже с избытком:

• Режем их в размер. Если будем крепить в бетон анкерами, приварим к столбам нижние площадки с отверстиями. Но можно просто привариться к арматуре столбов.
• Столбы необходимо тщательно откорректировать в строго вертикальное положение.
• Укладываем и привариваем поверх столбов перемычку из такой же трубы – «лежанку» для стропил.

После этого на капитальной стене дома анкерами крепим подвесные опоры – «гнёзда» под стропила. Сплошной «лежень» специально под них смысла делать нет.

Стропила и форма навеса

Однако всё это справедливо, когда строится односкатный навес из поликарбоната. Но стропила – ключевой момент, ведь их форма определяет общую конфигурацию крыши:

• Если расстояния сравнительно небольшие, то простые прямые стропила зададут ровную плоскость.
• Когда площадь навеса большая, стропила могут прогнуться под тяжестью снега. Чтоб избежать промежуточных опор и увеличить прочность, можно применить стропильные фермы. Здесь важно правильно оценить возможности конструкции. В идеале стропильная система должна быть жёсткой, чтоб исключить прогибы, излишние напряжения поликарбоната.
• А стропильные фермы в свою очередь могут быть любой формы. Таким образом легко создаётся прямой, асимметричный или арочный навес из поликарбоната. Однако для крыши изогнутой формы нужно выбрать сотовый поликарбонат небольшой толщины. Он более гибок и податлив по сравнению с другими видами.

Раскрепим готовые стропила: одной стороной уложим в опоры на капитальной стене дома, другой разложим на горизонтальной перемычке столбов.

Набьём обрешётку

Профилированный поликарбонат сравнительно мягкий материал. Его легко продавить, но за счёт собственной упругости он сразу восстанавливает первоначальную форму. Поэтому прямо на стропила его не постелить, необходима обрешётка. Причём широкая – лучше из досок.

Для обрешётки возьмём обрезную дюймовку шириной 10-15 см. Предварительно отшлифовав, обработаем антисептиком и пропиткой против возгорания. Видимые стороны хорошо покрасить защитной фасадной краской семейства «белинка». С подобной обрешёткой надёжность конструкции значительно повышается, уже не очень-то важна сама толщина поликарбоната для навеса. Шаг выбирается произвольный, однако нелогично, когда он меньше ширины доски. Для него более подходит размер в одну или две ширины доски обрешётки.

Покроем поликарбонатом

Закрываем навес поликарбонатом. Приворачиваем на кровельные саморезы с резиновыми шайбами. Все действия стандартные, как для работы с профлистом:

• Укладываем нижний ряд, но не крепим самый верх листа.
• Монтируем второй и последующие ряды. Верх листов проворачиваем, когда он будет уже накрыт следующим.

Лёгкий навес из поликарбоната — видео

В добавок к приведенной инструкции предлагаем вам визуально оценить все этапы строительства навеса.

Адаптируем готовый навес

Если к дому уже пристроен навес – стоит задуматься не о том, как сделать навес из поликарбоната, а как проще заменить его кровлю.

Тем более, что это намного проще, чем строить всё «с нуля». Определим порядок действий:

• После демонтажа кровли первым делом проверяем горизонтальное положение столбов и горизонтальное положение прогонов.
• Если нашлись недостатки – исправляем. Для этого домкратим столбы и подливаем бетоном, чтоб не проседали. Параллельно правим вертикали, возможно для этого понадобиться пробурить и забетонить новые сваи. Это даже лучше – сразу исправим ненадёжные места.
• Оцениваем состояние стропил, если есть предпосылки для прогиба – готовим новые дополнительные столбы и прогон. Однако, не лишним будет проработать вариант изготовления стропильных ферм.
• Проверяем состояние и правильность монтажа обрешётки, по необходимости прореживаем или наоборот добавляем. Не забываем защищать пропитками и облагораживать краской по дереву.
• После реанимационных мер уточняем, какая толщина поликарбоната для навеса будет наиболее подходящей. После монтируем выбранный кровельный материал.

Уход за навесом

Как любой другой, навес для крыльца из поликарбоната нуждается в водоотведении. Поэтому сразу по готовности кровли необходимо смонтировать водосточные желоба, трубы и обеспечить водоотведение. Затягивать с этим не стоит, так как сырость всегда губительно влияет на бетонные конструкции – замерзая, сырой грунт вспучивается значительно сильней, с лёгкостью ломая при этом и более значимые, массивные конструкции.

Сам профилированный поликарбонат в своём роде лучший поликарбонат для навеса и в каком-то специальном обслуживании не нуждается. Поэтому уход за навесом чаще всего заключается в контроле вертикального и горизонтального положения прогонов и столбов. При этом регулярно обновляется лакокрасочный слой конструктивных элементов.

Что в итоге

Очевидно, что не так уж и трудно построить навес из поликарбоната своими руками, чертежи и схемы любого из вариантов находятся в свободном доступе. Причём, первоначально построив относительно простой вариант, его всегда можно дополнить декоративными элементами – постройки подобного типа легко превращаются в респектабельные функциональные помещения.

Руководство и советы по установке Suntuf

Руководство и советы по установке Suntuf — Поликарбонатная кровляПоликарбонатная кровля Руководство и советы по установке Suntuf — Поликарбонатная кровля

Руководство по установке Suntuf и советы

18 июля 2016 г.

Установка Suntuf проста, если правильно спланировать работу!

Прежде чем приступить к установке нового продукта Suntuf, помните о наших основных советах по установке.

Падение, уклон или уклон?

Во-первых, падение. Рекомендуется падение на пять градусов как минимум для обеспечения того, чтобы он не протекал, оставался чистым и сохранял структурную целостность.

Хороший уклон помогает отводить воду с крыши. Плоские крыши более склонны к скоплению воды (в тяжелых случаях) и протечкам, когда вода не может быть рассеяна достаточно быстро. Проектирование хорошей осенью всегда важно в начале проекта.

Все листы поликарбоната прозрачные (вы можете видеть сквозь них) или полупрозрачные (свет проходит сквозь них, но вы не можете ясно видеть сквозь них). Это означает, что вы сможете в какой-то степени увидеть, что находится поверх них. Листья, грязь, пыль, птичий помет и т. д. Чем лучше будет падение на крышу, тем легче эти вещи упадут или смоются.

Большинство производителей рекомендуют падение минимум на 5 градусов (или 8,8%). Это означает, что на каждый метр листа, проложенного горизонтально, он должен опускаться примерно на 88 мм.

Пролеты – там, где вам понадобятся прогоны

Для крепления всех профилированных поликарбонатных листов требуются прогоны или рейки. Эти конструктивные элементы из дерева или металла проходят перпендикулярно падению листа — наглядное объяснение см. на изображении ниже. Различные профили имеют разные возможности охвата. Приведенные ниже пролеты даны для стандартного ветрового рейтинга N3. Если вы находитесь в зоне с сильным ветром, вам могут потребоваться дополнительные крепления и конструкция — позвоните нам, чтобы обсудить.

Гофрированные концевые пролеты 800 мм и средние пролеты 1000 мм

Концевые пролеты Greca 900 мм и средние пролеты 1200 мм

Trimdek Концевые пролеты 900 мм и средние пролеты 1200 мм

Изгиб

Поликарбонатные листы Suntuf могут быть изогнуты в холодном состоянии. Форма листа (профиля) определяет, насколько сильно он может изгибаться. Если вы хотите определить, может ли лист изгибаться в холодном состоянии в соответствии с вашей конструкцией, вам необходимо знать следующую информацию:

Хорда: горизонтальное расстояние от одной стороны крыши до другой.

Высота: расстояние по вертикали от воображаемой горизонтальной линии хорды до вершины апекса.

См. схему ниже.

Резка

Мы можем бесплатно нарезать листы нужной вам длины. В противном случае листы можно разрезать циркулярной пилой с мелкими зубьями, лобзиком или даже хорошими ножницами. При использовании электроинструмента вам нужно будет зажать лист как можно ближе к концу, чтобы остановить вибрацию. Не забудьте оставить небольшой выступ, чтобы вода с листа попадала в желоб, а не на вашу конструкцию.

Движение

Все материалы расширяются и сжимаются при нагревании и охлаждении, а поликарбонаты движутся больше, чем большинство кровельных материалов. Это означает, что важно позволить листовой комнате немного двигаться после ее установки. Это легко сделать, соблюдая несколько правил.

Сначала просверлите в листе большое отверстие для крепления винтами. Оба винта Clearfix и OneShot имеют встроенные резаки, чтобы сэкономить ваше время на выполнении этого шага — они прорезают отверстие, когда вы вставляете винт.

Во-вторых, оставляя небольшой зазор между концами листов и там, где они могут соприкасаться с другим объектом, например, с обшивкой стены. Это не так важно для бортов баржи, так как большая часть расширения будет происходить по длине листа.

Силиконы

Как правило – не рекомендуются. Силиконы могут действовать как клей, который может остановить движение листа (см. выше). Некоторые силиконы также могут влиять на химические вещества в листе, которые защищают его от ультрафиолетового излучения. Если вы не можете избежать этого, экономно используйте нейтральное отверждение или некислотный кремний. Не кладите его по длине листа, где вы увидите наибольшее расширение и сжатие.

Принадлежности

Прогонная лента может использоваться для предотвращения скрипа листа при расширении и сжатии. Как следует из названия, он наносится на прогон перед установкой листа и действует как буфер. Это особенно полезно для окрашенных прогонов, где в жаркую погоду краска может стать липкой, что приведет к прилипанию листа и увеличению шума при расширении и сжатии.

Накладки используются для герметизации краев листа. Существует несколько распространенных типов. Покрытие конька используется для прошивания фронтона на пике крыши. Обшивка баржи используется по бокам конструкции, чтобы покрыть края листа, а иногда и защитить деревянную конструкцию под ним. А фартук используется для уплотнения между вертикальной стеной или фасцией и самой крышей. Вы можете получить несколько таких накладок из поликарбоната или изготовить их из металла.

Заполнители можно использовать между листом и любыми накладками или конструкцией для защиты от атмосферных воздействий. Заполнители доступны в стандартных кровельных профилях: Гофрированный, Грека или Тримдек (5 ребер). Между листом и фартуком на верхнем крае крыши или между прогоном и листом на конце желоба листа можно использовать заполнение для защиты от атмосферных воздействий.

Задние каналы обычно используются, когда верхний конец листа устанавливается непосредственно под водосточным желобом. С-образное сечение металлического канала комбинируется с пеной для герметизации конца листа в этих обстоятельствах.

Винты

Мы поставляем 2 марки винтов; Клирфикс или Ваншот.

Шурупы One Shot доступны либо из дерева T17, либо из металла Tek. При ввинчивании в твердую древесину или металлы большего размера они являются предпочтительным выбором. Они поставляются с резаком для предварительного вырезания 10-миллиметрового расширительного отверстия в листе поликарбоната и мягкой резиновой шайбой для герметизации большого отверстия.

Шуруп Clearfix с головкой двойного назначения подходит как для деревянных, так и для металлических конструкций. Они также поставляются с резаком и шайбой для поликарбоната.

Хранение

Храните Suntuf на ровной поверхности вдали от прямого света и влаги.

Очистка

Теплый мыльный раствор с мягкой губкой. Будьте осторожны, чтобы не поцарапать лист. Хорошо ополоснуть. Не используйте другие химические вещества.

Установка поликарбоната

В стандартном руководстве по установке подробно описано фактическое крепление листов. Убедитесь, что вы прочитали его. Найдите его здесь… Руководство по установке Suntuf.

Лист должен выступать за нижний прогон на 50 мм.

Листы будут поставляться с этикетками с надписью «Эта сторона вверх», и очень важно установить листы в правильной ориентации. УФ-слой на поликарбонате защищает лист от преждевременного разрушения. Положите его неправильно, и срок службы вашего поликарбоната сократится.

Привинчивая листы, держите винт прямо, чтобы обеспечить герметичность шайбы. Не затягивайте винты слишком сильно. Если вы не используете фирменный шуруп, упомянутый выше, обязательно предварительно просверлите в листе отверстия диаметром 10 мм.

Установите первый лист, прикрутив его вдоль «нижнего (желоба) прогона» снаружи (со стороны баржи) к середине конструкции. Прикрутите каждый второй гофр вдоль нижнего прогона. Установите листы без напряжения, т.е. не тяните, не натягивайте и не скручивайте листы.

Далее переместитесь к следующему прогону, привинчивая его поперек листа в том же направлении. Установите винты в соответствии с приведенной ниже схемой и продолжайте это для всех «внутренних прогонов» или «средних прогонов».

Наконец, прикрутите верхнюю «верхнюю прогонку», размещая по шурупу через каждый второй гофр.

Перейти к следующему листу. Используйте один гофрированный нахлест, убедившись, что нахлест направлен против основного направления ветра/дождя. Завершите работу, установив все необходимые накладки. Не забудьте удалить все наклейки или ленты с листа.

Спасибо, что ознакомились с нашим Руководством по установке Suntuf и удачной установки!

СПРОСИТЕ ЭКСПЕРТА

У нас один из самых обширных ассортиментов изделий из поликарбоната в Австралии. Наша команда экспертов не имеет себе равных и может посоветовать вам лучшее решение для вашего проекта.

ПОГОВОРИТЕ С ЭКСПЕРТОМ

Наверх

×

Спросите эксперта Рассчитать стоимость Позвоните нам

Подписаться на информационный бюллетень

[contact-form-7 title=»Модальная подписка»]

Прозрачный навес из поликарбоната своими руками — чертежи | Своими руками

Содержание ✓

• ✓ Различие видов поликарбоната
• ✓ Опоры для навесов из поликарбоната
• ✓ Навесы из поликарбоната своими руками – варианты, конструкции и чертежи
• ✓ Навес из поликарбоната своими руками: видео

Сейчас все большей популярностью пользуются покрытия из легкого материала поликарбоната, благодаря его легкости, гибкости, светопроницаемости и большой цветовой гамме. Легкие постройки из этого материала выглядят изящно, не перегружают ландшафт, удачно вписываются в окружающую природу, а также просты в монтаже.

Разница между видами поликарбоната

Этот современный полимерный материал доступен в двух видах: монолитный (листовой) и сотовый . Они существенно отличаются друг от друга, но, пожалуй, интереснее рассмотреть сотовый поликарбонат, позволяющий создавать современные светопрозрачные крыши, с которыми вряд ли сравнится материалы прошлых лет.

Свойства поликарбоната напрямую зависят от конструкции: сотовые панели пустотелые и имеют меньший удельный вес, чем монолитные.

ВСЕ, ЧТО ВАМ НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ, ЗДЕСЬ >>>

Соответственно и стоимость листов разная: первые будут значительно дешевле. Сотовый поликарбонат представляет собой изделие из двух слоев, соединенных между собой лентами жесткости в виде сот. Толщина листов варьируется от 4 до 36 мм. Самый тонкий, 4 мм, используется для рекламных конструкций, теплиц, а поликарбонат толщиной 6-8-10 мм хорошо зарекомендовал себя на загородных участках в виде покрытия навесов.

Панели из сотового поликарбоната не бьются, в отличие от стекла, морозоустойчивы, выдерживают сильные морозы, значительный нагрев, снеговые и ветровые нагрузки. Воздушная прослойка является отличным теплоизолятором.

Из поликарбоната можно создавать разнообразные конструкции на даче (рис. 2, 3, 4), сложные и интересные по форме, легко возводимые в натуре. Это может быть навес для машины (рис. 6), беседка, теплица или любое дачное сооружение, включая вход в дом (рис. 5) и сооружение мансардного этажа.

Кровля светлого цвета как элемент интерьера придает помещению легкость и воздушность, но в связи с тем, что поликарбонат очень легкий материал, необходимо уделить особое внимание его закреплению на несущих конструкциях.

Смотрите также: Навес на баню из сотового поликарбоната своими руками

Опоры для навесов из поликарбоната

Особое внимание следует уделить выбору несущей конструкции для «легкой» кровли. Порыв ветра совсем, казалось бы, не ураганной силы создает перепад давления, который может сорвать крышу площадью десять, а то и двадцать квадратных метров. Легкие материалы обычно не обладают очень высокой прочностью.

Соответственно такие материалы требуют серьезного отношения к их креплению к опорам. Очень важно учитывать, на каком расстоянии устанавливаются несущие конструкции кровли, а также как крепится это покрытие. К сожалению, стандартные «прессшайбы» — это пластиковые накладки под обычные саморезы — не всегда

может обеспечить надежность кровли. В наших климатических условиях необходимо обеспечить более надежное крепление покрытия. Например, это можно сделать с помощью алюминиевого профиля (рис. 1, 5). Не стоит также забывать и о стандартных для поликарбоната элементах, таких как профили старт-финиш, стыковка «Н» и угловые соединения. Эти элементы обеспечивают герметичность как самого материала, так и горизонтальной и наклонной кровли в целом.

Но также нужно помнить, что сотовый поликарбонат может иметь разные прочностные характеристики и разную толщину, как было сказано выше. Соответственно прочность и цена таких материалов сильно различаются. Если не использовать старт-финишный профиль или перфорированную ленту, поликарбонат может быть залит водой, и что еще хуже, эта жидкость может закипеть, что испортит красоту светопрозрачной кровли.

Кроме того, необходимо учитывать, что при монтаже поликарбонатных конструкций используется специальный герметик, обладающий повышенной адгезией к этому материалу и не наносящий ему вреда.

Отметим, что конструкции из сотового поликарбоната могут быть практически любой формы — куполообразной, плоской — и практически любой формы, ведь этот материал легко поддается механической обработке и гнётся, что позволяет возводить из него оригинальные конструкции. Таким образом, форма и тип возводимого здания зависит только от фантазии и умения разместить его на участке, получив практически полную свободу для творчества.

Какой цвет выбрать?

Не менее важен выбор цвета материала, который связан со степенью света и тепла, передаваемых в помещение, покрытое этим материалом.

Наиболее популярны и востребованы прозрачные и дымчатые цвета. Цветной материал имеет светопропускную способность в пределах 30-60%. Более темные цвета полимера пропускают меньше света, чем светлые. Это дает возможность регулировать уровень освещенности в помещении, создавая комфортные условия для отдыха.

Если конструкция представляет собой небольшой козырек с малым радиусом изгиба, то исключается сильное давление осадков на поверхность козырька. Поэтому достаточно использовать лист поликарбоната толщиной 4-6 мм. Такой стройматериал лучше использовать для защитных козырьков над крыльцом, над калиткой ворот, используя каркас из металлических ферм (рис. 5).

Листы поликарбоната толщиной 6-8 мм выдерживают снежный покров до 10-12 см, но снег следует соскребать с крыши по мере необходимости. Поликарбонат такой толщины применяют для теплиц, арочных переходов и навесов (рис. 7, 8). Для страны с суровым климатом предпочтительнее использование более прочного материала: тонкий лист поликарбоната под воздействием низких температур, порывов ветра и давления, скопившихся на поверхности атмосферных осадков может деформироваться (прогнуться). ) вплоть до образования трещин, что можно наблюдать в течение нескольких последних лет на примере теплиц на дачных участках. В покрытии теплиц используется 4-миллиметровый поликарбонат, снег зимой не убирается.

Поликарбонат толщиной более 10 мм обладает высокими прочностными и противоударными свойствами. Например, поликарбонатные листы толщиной 16 мм уже можно использовать в промышленных зданиях — для изготовления облегченных крыш больших площадей, подверженных большим нагрузкам. Зимой крыши из такого материала также необходимо периодически чистить, чтобы снежный покров не превышал 50 см.

Для каждой металлоконструкции листы подбираются с учетом доступной площади конструкции и возможных нагрузок. Шаг продольных несущих опор рамы должен быть не более 700 мм. Что касается шага между поперечными элементами, то его необходимо рассчитывать в зависимости от угла наклона конструкции и толщины выбранного материала. При толщине поликарбоната 8-16 мм шаг должен быть не более 1 м, если толщина менее 8 мм, то шаг менее 70 см.
