Музыкальная катушка тесла схема: ПРОСТАЯ МУЗЫКАЛЬНАЯ КАТУШКА ТЕСЛА

Музыкальная Мини Катушка Тесла — Mini DIY Music Tesla Coil Plasma Speaker دیدئو dideo

413

69

Музыкальная мини Катушка Тесла — комплект сделай сам.
Отличный подарок другу или ребенку на новый год.
http://www.icstation.com/mini-music-tesla-coil-plasma-speaker-plasma-loudspeaker-tesla-wireless-transmission-kits-module-p-12005.html
DC 15-24V 15W Mini DIY Music Tesla Coil Plasma Speaker Plasma Loudspeaker Tesla Wireless Transmission Kits DIY Module
Схема, фото: https://vk.com/club126145973?w=wall-126145973_385%2Fall
INSTAGRAM — https://www.instagram.com/estation.yt/?hl=ru
VK: https://vk.com/club126145973
качер бровина, катушка тесла, тесла, качер, своими руками, tesla, высокое напряжение, трансформатор тесла, как сделать, катушка, tesla coil, бровин, самоделки, катушка теслы, схема, сделай сам, diy, генератор, никола тесла, молния, опыт, трансформатор, science, радиолюбитель, как сделать катушку, irfp460, свободная энергия, влад ютубер, разряд, the tesla coil, катушка тесла своими руками, физика, разряды, просто, наука, качер бровина своими руками, стример, kacher brovina, sstc, в домашних условиях, hand made, эксперименты, генератор тесла, experience, diy projects, путин, молнии, home-made, котушка, бомбанул, улёт, электрик, отпад, электроника, сетевой качер, разорвало, опыты, high voltage, резонансный трансформатор, тесла шоу, electrician, влад сериков, на транзисторе, радиантная энергия, схема качера бровина, супер, самодельный, качер своими руками, на одном транзисторе, ham radio, холодный ток, vlad youtuber, explosion, плазма, стопхам, ввод, простая, катушка тэслы, как сделать самодельный, how to, никола тэсла, музики, nikola tesla (inventor), как собрать качер бровина, квн, приколи, музикальная, бровина, найпростейшая, дота, тронсформатор, идеи самоделок, никола, fire, выкокое напряжение, делаем, руками, супер электрик, electric circuit, радиоэлектроника, physics (field of study), замыкание, самодельная катушка, как собрать, переменное, переменный ток, kreosan, катушка тесла видео, работа катушки тесла, маленькая катушка тесла, для, расчитать, как работает катушка тесла, катушка тесла 12 вольт, катушка тесла схема, из доступных материалов, катушка своими руками, схема катушки, плоская катушка тесла, зажигание иж, катушка тесла на транзисторе, трансформатор своими руками, катушка зажигания для генератора, тесла своими руками, катушки тесло, юмор, крутие ефекти, теслашоу, секрет, драйвер, експиременти, смузикой, лутшее, музикальнийкачер, тесла истра, музикальной, котушки, гта5, радио, електроника, януковичь, меркель, 220в. , чайников, резонансный, ангела, кто в танке, схеми, музикальний, простие, трамп, простая схема, гта, искуственная молния, электрика, мини тесла, мини тесла своими руками, вч генераторы схема, плазменный шар, фокус, типичный hv-шник, самодельный круто, mini tesla coil, физика эксперименты, техники бишкека, инженеры бишкека, самый большой качер, how-to, мощный качер, радиолюбители бишкека, руслан исланбеков, эксперименты с катушкой тесла, самый простой качер, трюк, свечение, дроссель, эффекты, теория работы, улучшение, монтажная схема, переменный кондензатор, эфир, тесломания, ролик перезалит для обсуждения, изобретения, новаторство, стоячая волна, резонанс, феномены, автогенератор, электромагнитное поле, технологии, техника, радиотехника, ток, высокая частота, песни, аварии, дтп, лунтик, фильми, порошенко, танци, свати, ляшко, фиксики, пони, видеоурок, простейшая, ферма2017, грифини, симсони, новости, тсн, ато, прохождение, шарий, сделать, сам, вордофтанкс, длятанкистов, тор10, топ5, проверка идеи. , качер без транзистора, качер без дросселей, длячайников, колд, игри2010, игри 2016, интервю, вач докс, я, теслаколд, стримери, игрою, кинг, 100kv, качер на полевом транзисторе, interrupter, tesla with interrupter, схема трансформатора тесла, качер от сети, inductor, качер от сети 220вольт, для начинающих, как сделать своими руками, качер с прерывателем, тесла с прерывателем, 220в, kit, как намотать катушку, v1.0, прерыватель, как сделать качер бровина, схема трансформатора теслы, lightning, generator, transformer, 2 катушки тесла, евсеенко технологии, et, evseenko technology, coil, генератор молний, стример 25 см., трансформатор тесла своими руками, транзистор irfp460, на транзисторе irfp460, katushka, электронные самоделки, как сделать катушку тесла, трансфосматор тесла, что такое качер тесла, мощная катушка тесла запитиваем с качера бровина, мощная катушка тесла с использованием качера бровина, мощная катушка тесла своими руками, качер бровина на полевом транзисторе, качер бровина как сделать, схема качера бровина или трансформатора теслы, сделать катушку тесла, катушкой тесла, kacher, поделки, vlad serikov, плазменый шар, alpha mods, мастерская, cool, качер бровина схемы, качер бровина 220 вольт, женщинам, мужчинам, студентам, интересно, new,

Published by: E-Station

Published at: 3 years ago

Category: علمی و تکنولوژی

Качер бровина
тесла
катушка тесла
трансформатор тесла
мини качер
мини тесла
самодельный
своими руками
качер
схема
сделай сам
tesla coil
музыкальная
music tesla coil
555
timer
flyback
hv
voltage
как сделать
diy
самоделки
самодельная
TESLA
circuit
мощная
делаем
собрать
собираем
тесло
mp3
мп3

Радиоконструктор: Музыкальная катушка Теслы | AmperMarket.

kz

4 400 тг

9 в наличии

Количество

Артикул: 0901011

Категория: Радиоконструкторы

  • Описание
  • Характеристики
  • Габариты

Катушка Теслы (Трансформатор Теслы) — устройство, изобретённое Николой Теслой и носящее его имя. Является резонансным трансформатором, производящим высокое напряжение высокой частоты. Прибор был запатентован 22 сентября 1896 года как «Аппарат для производства электрических токов высокой частоты и потенциала».

Сборку необходимо питать постоянным напряжением 15-24 В, потребляемый ток зависит от напряжения питания и составляет 0.6-1 A. Схема генерирует высокое напряжение, производящие коронный разряд, кроме того, тут можно управлять интенсивностью разряда с помощью аудиосигнала.

Монтаж следует начинать с маленьких элементов: резисторы, разъемы, конденсаторы и т.д. Транзисторы следует установить на радиаторы с помощью болтов (перед установкой смазать поверхности контакта термопастой). Катушка трансформатора уже готова (самому ничего мотать не нужно) и защищена изоляционной лентой. Один конец катушки впаивается в соответствии с описанием в плату, второй остается в воздухе – на нём будет разряд-молния. Монтаж проводится в соответствии с описанием на печатной плате.

После сборки и подачи питания, появится разряд. Когда подадим на вход мини-джека звуковой сигнал – разряд будет модулироваться в такт музыки, меняя тональность. В качестве источника звуковых сигналов лучше использовать дешевый MP3-плеер из-за некоторого риска повреждения подключенного устройства высоковольтным электромагнитным полем.

Размещение газоразрядной лампы возле катушки вызовет свечение газа в ней. Радиаторы транзисторов во время работы нагреваются достаточно сильно, поэтому продолжительное время эксплуатировать устройство не рекомендуется.

Состав набора

  • Катушка (1 шт)
  • Резисторы 100 Ом (1 шт)
  • Резисторы 10 кОм (3 шт)
  • Электролитический конденсатор 10 мкФ, 25 В (1 шт)
  • Пленочный конденсатор 1 мкФ, 16 В (1 шт)
  • Транзисторы (2 шт)
  • Радиаторы для транзисторов (2 шт)
  • Разъем питания (1 шт)
  • Разъем 3.5мм (1 шт)
  • Светодиоды (3 шт)
  • Лампочка (1 шт)
  • Винты (4 шт)
  • Стойки (4 шт)
  • Монтажная плата с нанесенными компонентами (1 шт)

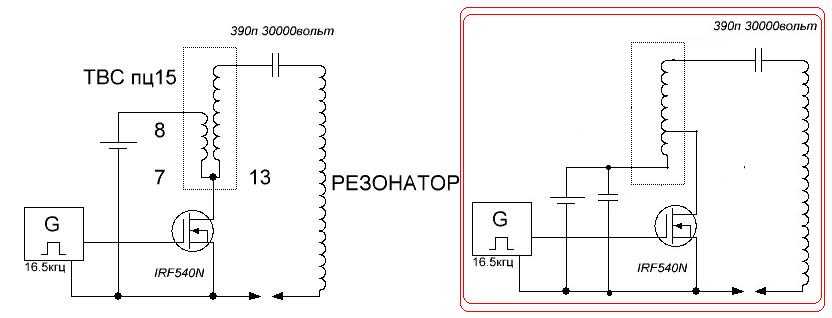

Схема

Характеристики

Питание15 – 24 В, 2 А
Мощность15 Вт
Число витков350
Разъем питания5. 5×2.1 мм
Аудиовыход3.5 мм
Вес56 г
Размеры85 x 31 мм

Возможно Вас также заинтересует…

  • Радиоконструктор: Повышающий преобразователь с 5 В до 12 В

    1 200 тг
    В корзину

  • Радиоконструктор: Мультивибратор

    800 тг
    В корзину

  • Радиоконструктор: Бегающие по кругу огни

    1 000 тг
    В корзину

Вы просматриваете: Радиоконструктор: Музыкальная катушка Теслы
4 400 тг 9 в наличииВ корзину

Уведомить о поступлении
Как только товар станет доступен для заказа, мы Вам сразу сообщим. Для этого укажите корректный адрес электронной почты, на который впоследствии придет уведомление

E-mail

Вводимые данные конфиденциальны. Ваш E-mail будет использован только для уведомления Вас о доступности выбранных товаров.

Музыкальная катушка Тесла своими руками Эталонный дизайн 2.0

Описание продукта

8-12-футовые дуги!

На видео выше показана наша система Plasmasonic 2.0 Musical Tesla в действии. Предлагаемый здесь эталонный дизайн 2.0 использует ту же передовую схему и силовую электронику, что и система Plasmasonic 2.0. Если вы планируете построить систему с эталонным дизайном 2.0, то именно такой производительности вы должны ожидать от своей системы с эталонным дизайном 2.0.

Секреты, секреты, секреты. Обычно это название игры, когда речь идет о передовой технологии DRSSTC. Если вы начали искать в Интернете и других источниках подробную информацию о конструкциях катушек Теслы DRSSTC средней и высокой мощности, вам, несомненно, не повезло найти что-либо очень полезное для создания собственного DRSSTC, кроме нескольких фотографий и кратких описаний. .

К счастью, мы решили эту проблему, выпустив очень подробный пакет эталонного проекта, который содержит всю необходимую информацию для проектирования и создания вашей собственной системы DRSSTC высокой мощности. Наши инженеры более двух лет работали над проектированием и определением характеристик высоконадежной системы DRSSTC коммерческого класса, способной воспроизводить до шести (6) футовых дуг и воспроизводить музыку с использованием соответствующего прерывателя MIDI. Мы прилагаем как схемы, так и механические чертежи первичной и вторичной катушек, чтобы у вас было все необходимое для воспроизведения этой невероятной системы DRSSTC. Мы также предоставляем полные списки деталей всех компонентов, которые легко доступны у многих различных поставщиков. Мы в Eastern Voltage Research также поставляем многие из этих компонентов и предлагаем их непосредственно вам. Это делает проектирование и заказ компонентов и расходных материалов для вашего DRSSTC простым нажатием нескольких кнопок на компьютере!

Как мы уже говорили ранее, наши инженеры потратили сотни часов на тестирование и усовершенствование этой конструкции, чтобы создать одну из самых высокоэффективных конструкций DRSSTC из когда-либо созданных. Эта конструкция изначально создавалась для коммерческого и университетского использования, поэтому она чрезвычайно надежна по своей конструкции. Мы еще не сталкивались с отказом IGBT при использовании этой конструкции, и у нас буквально более 1000 часов работы на нашем исходном тестовом образце!

В этой конструкции рекомендуется использовать универсальный контроллер DRSSTC компании Eastern Voltage Research. Можно использовать сторонние универсальные драйверы DRSSTC, но мы не можем гарантировать их совместимость.

В комплект эталонного проекта входят:

  • Схемы, список деталей и механические чертежи, напечатанные на высококачественной бумаге 11×17.
  • Схема верхнего уровня DRSSTC
  • Схема силового моста
  • Схема интерфейса привода затвора IGBT
  • Цепь ограничения пускового тока и схема
  • Цепи и схема аварийного стравливания ломика
  • Базовая конструкция и схема прерывателя
  • Конструкция первичного конденсатора, схема и список деталей
  • Первичная и вторичная механическая конструкция и списки деталей
  • Списки деталей с номерами деталей и дистрибьюторами
  • Чертежи конструкции трансформатора тока и список деталей
  • Конструкция трансформатора затвора и список деталей

Обзоры продуктов

Написать рецензию

EVR
Чертежи музыкальных катушек Тесла своими руками — эталонный проект 2.

0

Музыкальный прерыватель SSTC/DRSSTC

Все заслуги в этой статье принадлежат Мартину Эббефельду из ctc-labs.de, после того как он закрыл свой веб-сайт, мы договорились, что я буду размещать часть его контента. Я как мог лучше перевел его статью с немецкого на английский и добавил еще несколько деталей или информации. Картинки, к сожалению, в низком разрешении, но это пока все, что имеется.

Первые мысли о том, как можно воспроизводить музыку с помощью DRSSTC. Сильноточный первичный сигнал, который используется в DRSSTC, нельзя просто модулировать по частоте для усиления аналогового сигнала, воспроизводимого от обычного музыкального источника. Напряжение было бы слишком велико, рассеивание тепла разрушило бы IGBT.

 Как сделать музыкальный прерыватель из катушки Теслы

Многие умные и экспериментирующие любители по всему миру применили различные методы воспроизведения тонов с помощью DRSSTC, тонов, которые равны тому, что может воспроизводить пьезодинамик, но почти вся музыка не так проста.

Высокочастотный резонансный сигнал, который используется для возбуждения моста, поставляется небольшими пакетами длиной от 100 до 300 мкс, что не оставляет нам большого запаса для модуляции. Вместо этого мы можем модулировать время, лежащее между импульсы, так называемое время выключения. Либо по MIDI-сигналам, либо из простого аналого-цифрового преобразования сигналов, как это делается в этой статье. (Чтобы понять следующий текст и собрать его воедино, читателю может потребоваться изучить основные операции DRSSTC)

Простая схема, используемая здесь, является развитием схемы, ранее созданной для других целей, теперь ее можно настроить для работы в качестве музыкального прерывателя. Мы не можем просто воспроизвести наше любимое музыкальное произведение, оно нам нужно либо в формате MIDI, либо в виде сырой мелодии, которую нам придется редактировать вручную.

Хотя для контроллеров micron уже существуют бесплатные программы для обработки MIDI-сигналов в режиме реального времени в серию импульсов для управления DRSSTC по оптоволоконному кабелю, этот метод может оказаться слишком сложным для некоторых экспериментаторов. В этой статье используются старые и простые для понимания аналоговые компоненты.

Обычный DRSSTC будет работать с частотой прерывания от 120 до 200 Гц (время отключения). Это означает, что время между импульсами составляет 1/200 = 0,005 = 5 миллисекунд. Характерный жужжащий звук является результатом времени выключения 5 миллисекунд, и если мы уменьшим время выключения, расстояния между импульсами будут короче, а высота звука возрастет и появится в виде более высоких тонов.

Идея состоит в том, чтобы сопоставить ввод со списком реальных тонов, удивительный и гениально простой метод. Итак, как это реализовано в модуляторе, объяснят следующие примеры и диаграммы.

. 0078

77,77

77,77

Note C1 C2 C3 C4 C5
C 32.70 65.41 130.81  261.63 523.26
Cis 34.69 69,29 138,59 277,18 554,37
D 36,71 73,42 146,8378 73,42 146,83 73,42 146,83 73,42 146,83 73,42 146,83 73,42
Dis 38.91 77.78 155.56 311.13 622.25
E 41.2 82.41 164.81 329.63 659.26
F 43.65 87.31 174.61 349.23 698.46
Fis 46.25 92.49 184.99 369.99 739.99
G 48.99 97.99 195.99 392 783.99
Gis 51.91 103.83 207.65 415.3 830.61
A 55 110 220 440 880
Ais 58.27 116.54 233.08 466.16 932.33
H 61,73 123,47 246,94 493,88 987,77

77,77

77,77

777. 77

777.77

777.77 подкладка. В приведенной выше таблице показаны частоты в Гц для различных масштабов, и они находятся в пределах тех частот, которые катушка Тесла может воспроизводить, не попадая в экстремальные условия. Невозможность воспроизведения более высоких тонов связана с соотношением времени включения и времени выключения, что становится очень неблагоприятным для системы.

Пропорциональный предел между временем включения и выключения должен поддерживаться таким образом, чтобы максимальное время включения составляло 10 %. Это означает, что самая высокая воспроизводимая нота, которую должна воспроизводить катушка Тесла, чтобы избежать каких-либо повреждений, будет максимально в 10 раз превышать максимально допустимое время включения.

Чтобы понять это, давайте посмотрим на следующую иллюстрацию.

Моделирование выше показывает сигнал прерывателя с рабочим циклом 10%, который представляет собой импульсы длительностью 200 мкс, что приблизительно соответствует длительности импульса в нормальном DRSSTC, это период времени, когда катушка работает на своей резонансной частоте. Некоторые катушки работают с более короткими импульсами из-за более быстрого времени вызова в первичных цепях с низким импедансом, а некоторым требуются более длинные импульсы, если они имеют первичную цепь с более высоким импедансом.

При рабочем цикле 10 % и времени включения продолжительностью 200 микросекунд продолжительность времени выключения до следующего нарастающего фронта времени включения составляет 1,8 миллисекунды.

555,55 Гц почти соответствует тону Cis в C5.

Причина, по которой нельзя воспроизводить ноты выше 555 Гц, кроется в пределах рассеиваемой мощности, допустимом повышении температуры и общем напряжении IGBT. Подробнее об этом читайте в моем руководстве по проектированию IGBT. Чем ближе друг к другу находятся импульсы включения, тем чаще мост находится на подаче энергии в резонансный контур ДРССТК. Больше тепла рассеивается, это большая нагрузка и резко возрастает энергопотребление. Если время выключения достаточно короткое, может случиться так, что импульсы начнут перекрывать период затухания затухающих колебаний, и ток в первичной цепи больше не возвращается к нулю, а колеблется между нижним и верхним пределом, что в конечном итоге так или иначе приведет к провалу.

Аудиомодуляция катушки Тесла

Нам нужно использовать источник, который может питать наш музыкальный прерыватель катушки Тесла тонами в соответствии с листом в таблице 1. Это может быть синтезатор, программный или аппаратный, не имеет значения. Однако мы не можем использовать обычный музыкальный компакт-диск, это приведет только к хаотической мешанине импульсов, которая не даст никаких хороших результатов на DRSSTC. Чтобы получить наилучший результат, мы должны убрать часть песни, предпочтительно мелодию или соло-гитару, что-то простое и узнаваемое для песни. С помощью метода, который использует этот модулятор, можно преобразовать длину и громкость каждого тона в длину импульса и точную высоту тона, которые могут использоваться для управления DRSSTC в воспроизведении звуковых тонов.

Далее следует другой пример.

На приведенном выше рисунке виден сигнал, из которого модулятор имеет высоту тона и длину тона. Используя внутренне контролируемое время включения модулятора, можно изменять громкость. Выделенная область на иллюстрации имеет длину около 2,154 миллисекунды и соответствует:

464,25 Гц почти соответствует тону Ais в C4. При отклонении ниже 2 Гц.

Эти импульсы были созданы в музыкальной программе, где синтезатор может выводить прямоугольные импульсы. Тон длится 65,034 миллисекунды и, таким образом, соответствует 1/16-й ноте, поскольку 1000, разделенное на 65,034, дает 15,376, а это примерно 16 ударов в секунду, если вы включаете короткие перерывы между каждой стоповой нотой.

На приведенном выше рисунке мы рассмотрим для сравнения низкий тон.

Длина ноты соответствует предыдущей иллюстрации, она тоже примерно 1/16 ноты, но с гораздо более грубой структурой.

Длина одного периода импульса здесь 8,66 мс

115,47 Гц почти соответствует тону Ais в C2. При отклонении ниже 1 Гц.

Это очень низкий тон, и DRSSTC на самом деле хорошо обрабатывает низкие тона, а также так называемые ноты базовой линии, характерные для базовых гитар.

Однако эти прямоугольные импульсы длятся слишком долго, а рабочий цикл увеличивается примерно на 50 %, что намного выше, чем наша первоначальная проектная спецификация, составляющая максимум 10 %. Поэтому нам нужно что-то в модуляторе, чтобы сделать более полезный сигнал из сигналов с очень высокой скважностью.

 Аудиосхема катушки Tesla

Генерация описанных выше тональных последовательностей с помощью программного обеспечения является самой сложной частью этого модулятора. Без должным образом подготовленных сигналов от софта или железа не будет поющей катушки Тесла от этого модулятора.

Простота схемы облегчает ее отладку, а также возможность расширения за счет дополнительных функций. Он состоит из операционного усилителя, который работает как предварительный усилитель, поэтому можно использовать низкоуровневый аудиосигнал с компакт-диска, ПК или клавиатуры.

Входной аудиосигнал фильтруется и усиливается операционным усилителем LM741. Он дополнительно усиливается двумя транзисторами BC547 и преобразуется в прямоугольную волну, равную выходному сигналу триггера Шмидта. Таким образом, можно подать на этот модулятор синусоидальные сигналы и получить правильный прямоугольный сигнал для управления DRSSTC.

Наиболее важной частью схемы является таймер 555, здесь выполняется основная задача модулятора, которая заключается в обеспечении правильной длины импульсов, чтобы не превышать 10% рабочего цикла.

На приведенном выше рисунке зеленый входной звуковой сигнал подается на операционный усилитель LM741. Этот сигнал обрабатывается, усиливается, инвертируется и снова инвертируется, прежде чем он попадет на триггерный вход таймера 555.

Если триггерный вход таймера 555 удерживается на высоком уровне, на выходе ничего не происходит, и выход цепи генератора, созданный с помощью таймера 555, находится в режиме ожидания. Когда в модулятор подается серия импульсов, второй транзистор BC547 подключает конденсатор емкостью 10 нФ к земле, и триггерный вход таймера 555 на мгновение замыкается на землю. Это заставляет таймер 555 выдавать импульс точной длительности, определяемой потенциометром и конденсатором 22 нФ. Сигнал, показанный красным, является выходным сигналом таймера 555.

Расстояние между передним фронтом красных импульсов точно соответствует расстоянию между передним фронтом зеленых импульсов, которые были введены нами, поэтому важная информация, такая как высота тона, отслеживается. Все, что делается с этой схемой, это отсечение ненужной части прямоугольной волны. Время включения, ширина красного выходного сигнала, можно регулировать с помощью потенциометра, чтобы определить, какую мощность катушке разрешено использовать.

На следующем рисунке видно, что переменная высота и последовательность входного сигнала используются для генерации серии импульсов, которые можно использовать для управления нашим DRSSTC.

Аккорды

Необходимо решить последний деликатный вопрос. Очень приятные и крутые звуки можно получить, играя больше нот одновременно, также известных как аккорды, но с этим простым модулятором возникают некоторые интересные проблемы.

Прямоугольная волна сама по себе не может выразить аккорд, так как она может представлять только одно состояние.
