монтаж своими руками, как сделать, пошаговая схема

Самостоятельная прокладка новой электропроводки требует грамотного подхода и аккуратности. Перед началом непосредственного монтажа чертится схема электропроводки. В частном доме это особенно актуально, так как ошибки при прокладке способны привести к пожароопасной ситуации. Нарисованная схема электроснабжения поможет быстро и точно устранить возникшие в будущем повреждения или провести модернизацию домашней сети.

Требования к проводке в частном доме
Этапы выполнения электропроводки
- Выбор материалов и способ монтажа
- Построение схемы
- Прокладка кабеля и установка элементов
- Проверка на работоспособность

Требования к проводке в частном доме

Электропроводка выполняется в виде объединения проводов и кабелей, а также их креплений и сопутствующих защитных элементов. Монтаж её допускается выполнять как открытого, так и закрытого типа. Открытого типа проводка прокладывается по поверхности стен, потолков или пола с использованием: тросов, роликов, рукавов. Скрытая электропроводка укладывается в середине различных элементов дома: под полом, в стенах, подвесных потолках или в других монолитных объектах.

Монтаж электропроводки в частном доме своими руками выполняется совсем несложно, если существует чёткая принципиальная схема. При этом все работы проходят намного быстрее и вероятность допуска ошибок меньше. Перед тем как приступить к планированию и составлению схемы, необходимо знать, какие требования предъявляются к монтажу.

Перечень требований устанавливается специальными правилами ПЭУ (правила эксплуатирования электроустановок), которые обязательны для исполнения. Вот основной список:

электропроводка на объекте выполняется из проводников с изоляцией, препятствующей горению;
монтаж проводов происходит в трубах, металлических рукавах, пластиковых коробах, гофрированных трубках;
при использовании металлических каналов, создаётся надёжное их соединение друг с другом;
металлические части, участвующие в монтаже, следует непременно заземлить для защиты от изоляционного пробоя;
соединения и ответвления проводов выполняются в специально подготовленных местах с простым доступом для ревизии;
все соединения проводников происходят при помощи обжимного инструмента, паяльных работ, а также прижимов с использованием винтов или болтов;
места соединения и ответвления проводов не должны подвергаться механическому воздействию, вызывающему порыв или излом;
части электропроводки, содержащие металл, защищаются от различных факторов среды;
цветовое сочетание жил кабеля должно совпадать для однотипных жил;
номинальная мощность провода и электрической фурнитуры не должна быть менее 15% от максимальной нагрузки подключённых к нему потребителей;
кабель прокладывается с соблюдением вертикали и горизонтали без изгибов.

Этапы выполнения электропроводки

Соблюдение всех требований обеспечит правильность выполненной электропроводки в доме своими руками. Пошаговую схему составления плана можно представить в виде таких операций:

выбор материала и его количество;
чертёж схемы монтажа;
прокладка и установка всех частей электропроводки;
проверка работоспособности.

Самостоятельно выполнить пункты несложно. Но перед тем как правильно провести проводку в доме, понадобится выполнить подготовительный этап. Он включает в себя определение мест, в которых будут расположены точки подключения электроприборов и светильников, их количество.

Выбор материалов и способ монтажа

Энергоснабжающая компания подаёт электроэнергию по проложенным линиям с использованием столбов и опор или по силовому кабелю, зарытому в земле. От общей линии происходит ответвление кабеля на электрощит, расположенный на территории частного владения. Ответвление выполняется двухпроводным или трёхпроводным проводом. Соответственно, используется линия двухфазная или трёхфазная. Чаще отводится кабель, содержащий фазу и ноль. На конце этой линии устанавливается электросчётчик. Важно знать, что линия до счётчика полностью принадлежит энергоснабжающей компании, и выполнять какие-либо операции с ней запрещено.

Дальнейшая прокладка линии выполняется уже силами хозяина домовладения самостоятельно или электриком. Сама линия может быть проложена открытым или скрытым видом.

Проводка открытого типа выполняется по поверхности в видимом виде, что одновременно является как недостатком, так и преимуществом. Достоинство в простоте прокладки, свободном доступе к любой части электросети, а недостаток — плохая защищённость от механических повреждений. Кабель, прокладываясь по поверхности, крепится через изоляторы, напоминающие собой грибок. При этом конструкция розеток, выключателей, распределительных коробов используется накладного вида. Для защиты от повреждений и обеспечения электробезопасности применяются пластиковые короба. Они образовывают канал, в который и укладывается кабель.

Скрытая проводка располагается в выполненных, а после прокладки кабеля заштукатуренных, штробах. Спрятана в напольной стяжке или за фальшь панелями. Электрофурнитура используется внутреннего исполнения. Сам провод, если не прокладывается в бетонной или кирпичной стене, укладывается в металлорукаве. Недостаток в том, что при повреждении провода придётся извлекать его из монолитных конструкций. Возможно, использовать и комбинированный метод, одни участки делая скрытыми, а другие наружными. Обязательными частями электропроводки в доме будет:

Электрический щиток.
Автоматический выключатель.
Точка подключения электроприбора.
Выключатель.
Распределительная коробка.
Кабель.

Электрический щиток устанавливается такого размера, чтоб в него поместились все вводные элементы. Автоматический выключатель предназначен для быстрого разрыва провода при возникновении аварийной ситуации на линии. Основная его характеристика — значение номинального тока. На сколько ампер понадобится автомат в доме, вычисляется путём суммирования мощности всей планируемой нагрузки, которая может быть включена одновременно в цепь.

При подборе автомата учитывается не только мощность подключаемых приборов, но и качество, а также сечение проложенной электропроводки. Несоответствие сечения кабеля, который будет использоваться для разводки электричества, может привести к его перегреву, в результате чего произойдёт короткое замыкание и пожар.

Сечение провода характеризуется величиной тока, которую он пропускает через себя без ухудшения своих электрофизических свойств. Например, медный провод сечением 1,5 мм/2 выдерживает продолжительную токовую нагрузку в 19 ампер. Поэтому применять автомат на 20 A при таком сечении нельзя, понадобится на 16А.

Распределительная коробка имеет вид пластикового контейнера с крышкой, по бокам которой выполнены отверстия для ввода кабеля. Основная её характеристика — размер и качество материала её изготовления. Выключатели и розетки рассчитываются на ток, не превышающий значения подключённых к ним приборов.

Построение схемы

После выбора материалов и расположения точек подключения электроприборов выполняется чертёж электрической схемы. Лучше всего использовать готовый план дома, на котором изображаются все элементы, участвующие в построении электрической сети.

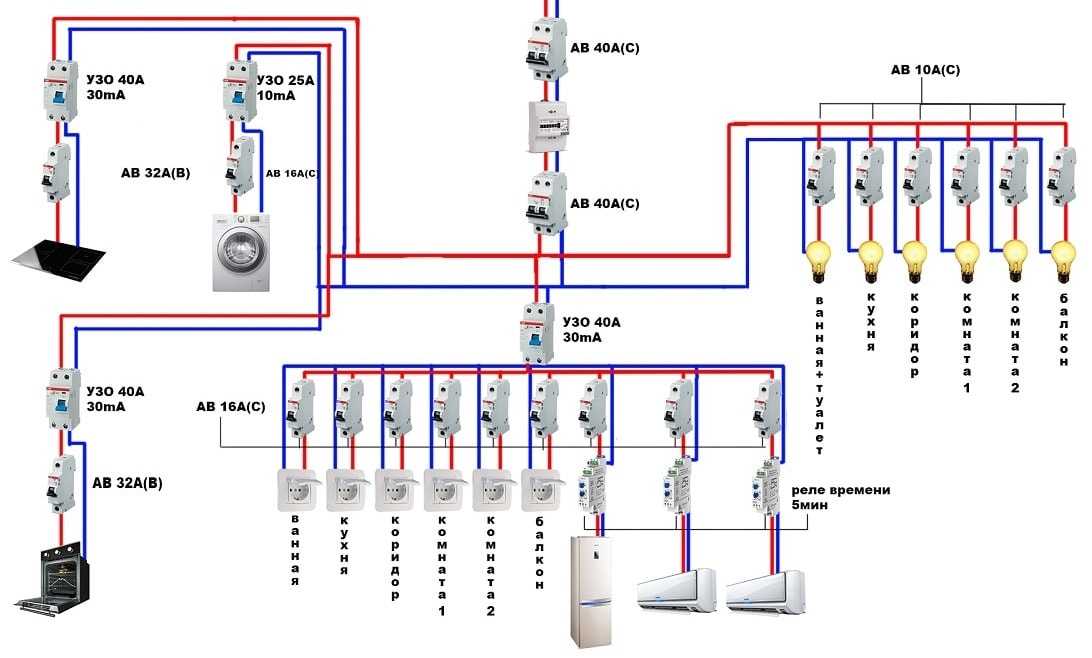

Для упрощения разводки проводов потребители разделяются на группы, это также поможет распределить нагрузку и позволит сэкономить материалы. Если частный дом имеет много помещений, то на чертеже отдельно изображаются розеточные цепи и освещения. На схеме указывается следующее:

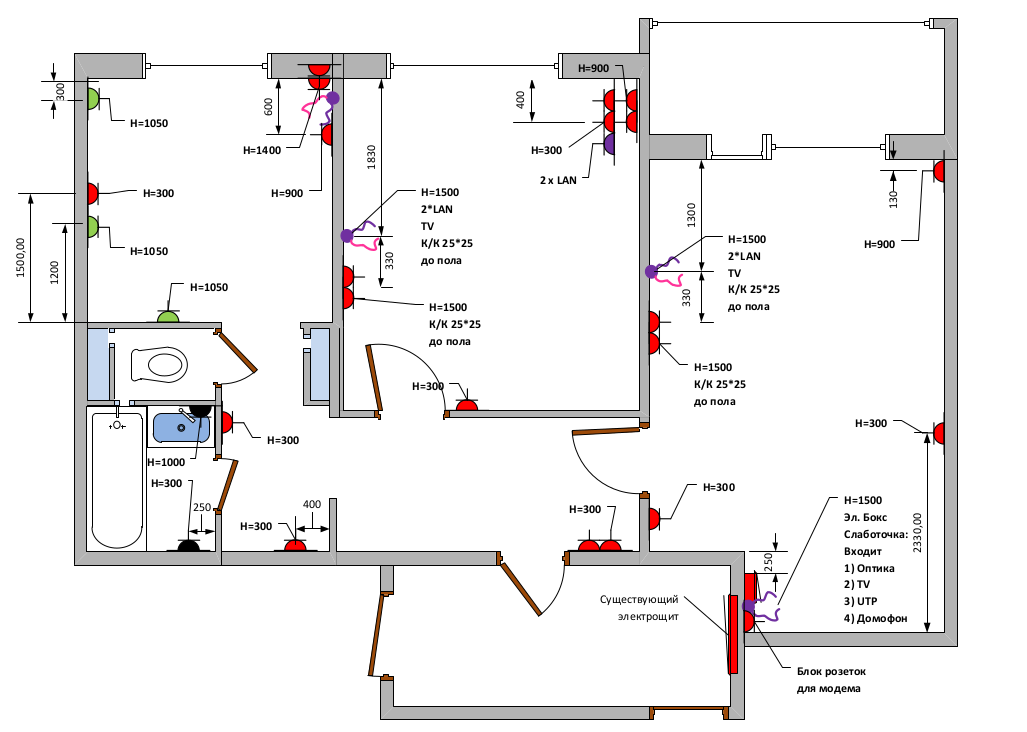

Точки выхода линий с привязкой к поверхностям помещения. Это розетка, выключатель, светильник. В качестве привязки указывается как минимум два размера, например, от пола и края стены.
Прокладка кабеля и установка элементов.
Линии, соответствующие прохождению проводов. Для наглядности лучше выполнять разными цветами и подписывать назначение, марку и сечение закладываемого провода.
Подключение группы к фазе.
Обозначения линиями, за какую часть освещения отвечает определённая кнопка выключателя.

Уходящий со счётчика кабель выходит и коммутируется на щитке распределения. В нём устанавливается ряд автоматической защиты, состоящий из вводного автомата и однополюсных выключателей. В совершенстве каждая электрическая точка оснащается своим автоматом, но по затратам это не невыгодно. Поэтому создаются группы, на каждую из которых устанавливается свой предохранитель.

В середине группы расключение происходит следующим способом. Силовой провод, выходящий из автомата, разветвляется в коробке распределения на каждую электрическую точку. Такая точка представляет собой место, к которому коммутируется электрический прибор. При этом к розетке подводится провод с двумя или тремя жилами, и подключается она параллельно. Выключатель устанавливается последовательно в разрыв силового провода.

Провод с тремя жилами подразумевает заземление, выполненное по одному из трёх проводов. Присутствие заземление важно, так как на металлических корпусах электрических приборов есть разность потенциалов, например, на холодильнике, чайнике, нагревательном котле и т. д. Это напряжение может быть опасно для жизни в случае пробоя изоляции. Выполненное заземление устраняет эту проблему. Для этого в розетке предусмотрен заземляющий контакт. Фактически это непрерывная связь металлических частей электроприборов с землёй.

Заземление выполняется с помощью контура в виде треугольника, сваренного из толстого металла, имеющего равные стороны. Контур заземления размещается на расстоянии не более 1 метра от фундамента дома. К треугольнику с помощью болта прикручивается большого сечения провод, другой конец которого подключается к заземляющей планке в щитке.

Прокладка кабеля и установка элементов

После составления схемы и закупки материалов происходит монтаж. Главное, соблюдать технику безопасности и в точности следовать начерченной схеме. Вначале по поверхностям стен и потолков проводятся линии, соответствующие прокладке провода. Затем размечаются местоположения электрофурнитуры. При скрытой проводке выполняется: штробление, подготовка углублений для розеток, выключателей, места для щитка. При наружном исполнении на равном расстоянии крепятся держатели кабеля и проделываются отверстия для крепежа накладной фурнитуры.

После прокладки и закрепления кабеля собирается щиток. Для этого на din рейку устанавливается вводный автомат и на каждую группу линий автоматические выключатели. При необходимости добавляется УЗО или вместо вводного ставится дифференциальный автомат. Это такой вид выключателя, сочетающий в себе одновременно функции автоматического выключателя и УЗО. В щитке также устанавливается планка заземления и нулевая.

После установки всех элементов в щитке подсоединяются провода. Общепринято для фазового провода применять коричневый цвет, синий для нулевого и жёлто-белый цвет для заземления. Все соединения происходят с помощью зажимов устройств. В распределительной коробке провода соединяются методом скрутки с дальнейшим изолированием или с помощью зажимов, в розетках и выключателях согласно их устройству.

Проверка на работоспособность

После того как сделана проводка в доме своими руками или с помощью специалиста, её необходимо проверить. Для этого с помощью мультиметр, в режиме прозвонки проверяют целостность проводки, отсутствие короткого замыкания в розетках и выключателях, работоспособность автоматов.

Только после успешной проверки соединяется вводный автомат с клеммами счётчика для подачи в систему электроэнергии. Если есть возможность, то обязательно при подключении отключается автомат, стоящий перед счётчиком. Следует помнить, что напряжение 220 вольт опасно для жизни и работа с ним требует допуска и знаний по защите, поэтому на заключительном этапе лучше пригласить электрика.

схема, разводка и монтаж электрики

Энергообеспечение — один из важнейших вопросов, который приходится решать застройщику. От его проектирования и последующего обустройства зависят безопасность и комфорт всех жильцов. Грамотно подобрать элементы и объединить их в общую систему сможет не каждый. Проще всего доверить это профессионалам, но можно сделать самостоятельно. Разберем основные моменты проектирования и монтажа схемы электропроводки в частном доме.

Все о проектировании и монтаже электропроводки

Как спроектировать электросеть
Основные моменты проектирования

— Способ укладки электрокабеля

— Тип напряжения на вводе

— Расчет мощности

— Подбор электропроводов

— Разделение на группы

— Выбор способа ввода

— Прокладка трасс
Особенности монтажа

— Разметка

— Штробление

— Монтаж

— Финишные работы

Полноценный проект энергообеспечения дома включает несколько пунктов. Перечислим их все.

Расчет потребляемой мощности.

Расчет сечения электропроводов.

Расчет молниезащиты и системы заземления.

Схема-чертеж разводки электрической проводки.

План размещения силового оборудования и электрокабелей.

Смета на покупку необходимых материалов.

Правильно подготовить документацию могут только специалисты из компании, имеющей лицензию на осуществление проектной деятельности. Самостоятельно же можно подготовить только схему электроснабжения. То есть чертеж, на котором указаны все элементы энергосети, разводка кабелей и электропроводов, устройства защиты, распредкоробки, выключатели, розетки. Этого вполне достаточно, учитывая, что частное лицо имеет право на упрощенную процедуру подключения к электросетям. Но при этом должно выполняться условие, что энергопотребление не будет превышать 15 кВт.

Где искать анонсы материалов и свежие идеи для интерьера? Подписывайтесь на наши каналы! Публикуем красивые подборки, видеоролики и обзоры:
https://zen. yandex.ru/ivd.ru
https://t.me/ivd_ru
https://vk.com/ivd_ru

Разберем основные моменты проектирования.

Способ прокладки кабеля

Вариантов может быть два. Закрытый способ устройства предполагает укладку проводов в штробы. Это небольшие полости, которые штробят в стенах. После монтажа их заделывают. Получается, что кабели находятся внутри стены, они надежно защищены от повреждения.

При невозможности использования закрытого способа применяют открытый. В этом случае проводка укладывается по поверхности стены в специальные кабель-каналы. Закрытый способ используют в зданиях из газоблоков, кирпича, бетона, т.п. Электропроводка в деревянном доме прокладывается открытым способом.

Определение типа напряжения на вводе

В дом может быть заведена одно- или трехфазная линия на 220 или на 380 В. Выбор делают исходя из своих нужд и из того, что могут поставить энергетики. Так, для небольшого по площади здания без мощного электрокотла вполне достаточно одной фазы на 220 В. Если планируется установка мощного трехфазного оборудования или потребители однофазные, но их совокупная мощность велика, выбирают три фазы по 380 В. Второе решение более дорогое, требования к такой линии выше. Однако она дает большие возможности.

Расчет мощности

Чтобы правильно спроектировать электропроводку, надо определить суммарную мощность потребления. Это делают сложением мощностей всего электрооборудования. Взять данные можно из техдокументации приборов или рассчитать примерно. В среднем, телевизор потребляет 200 Вт, стиралка — 700 Вт, холодильник — 400 Вт, пылесос — 1 000 Вт, электрообогреватель — 1 400 Вт, духовка — 1 200 Вт и т.д. Эти показатели суммируют. К ним добавляют пусковые нагрузки и минимум 20% запаса мощности. Запас может быть больше, это даст возможность в будущем без опасений подключать дополнительные электроприборы.

Выбор проводов

На основании рассчитанной мощности подбирают сечение электропроводки. Лучше всего делать это на основе специальных таблиц. Однако есть и другое решение. Опытные электрики считают лучшим вариантом трехжильные медные электропровода ШВВПнг и ВВГнг, сечение подбирают исходя из типа потребителя.

Розеточные группы — 3*2,5 мм².

Контуры осветительные — 3*2 мм² или 3*1,5 мм².

Кондиционер 5 кВт и ниже — 3*2,5 мм².

Кондиционер выше 5 кВт — 3*4 мм².

Электродуховка или плита — 3*4 мм².

Электрокотел — 3*4 мм² или больше (руководствуются рекомендациями производителя).

Деление на линии-группы потребления

Нагрузка внутри общедомовой сети должна распределяться равномерно. Поэтому ее делят на несколько частей или групп. Обычно отдельной группой выделяют освещение хозпостроек, уличные фонари, внутридомовые осветительные приборы, розетки, т.п. Если постройка большая, возможно разделение по этажам или даже по помещениям. Для обеспечения максимальной безопасности на каждую выделенную линию ставят автоматы-выключатели, УЗО. Это облегчает поиск неисправности в случае, если защита сработает. Групповые УЗО подбирают по максимальному потреблению выделенной группы. Для подключения мощного электрооборудования рекомендуется обустраивать отдельные линии.

Как завести электричество в здание

На участке ввода электричества в здание обустраивают вводно-распределительный щиток. Его ставят внутри отапливаемого помещения. К щитку с одной стороны подходит уличный кабель ввода, с другой — проводка от всех групп внутренних потребителей. Можно обустроить два электрощита. В первый встраивают общее УЗО, счетчик и рубильник. Все они должны иметь повышенную степень влагозащиты, поскольку оборудование устанавливают снаружи. Второй электрощит монтируют в помещении, он «отвечает» за внутреннюю разводку.

Подключение вводного кабеля в любом случае выполняет сетевая компания. Подвести линию можно по воздуху или под землей. Первый вариант — самый простой и дешевый: от ЛЭП протягивают изолированный самонесущий провод. Не всегда есть такая возможность, поскольку существует ряд ограничений. Например, если расстояние от дома до опоры больше 20 метров, монтаж запрещают или ставят еще одну опору. Иначе есть угроза обрыва электрокабеля.

Можно подвести электричество под землей. Для этого на глубине 80-100 см укладывают электрокабель. Его вставляют в стальную или пластиковую трубу. Это защищает его от повреждений. Для ввода в дом в стене или в фундаменте выдалбливают отверстие. Подземный монтаж более трудоемкий и дорогой, но он снижает риск обрыва линии ввода. Прослужит она намного дольше, чем воздушная.

Как выстроить трассы электропроводки

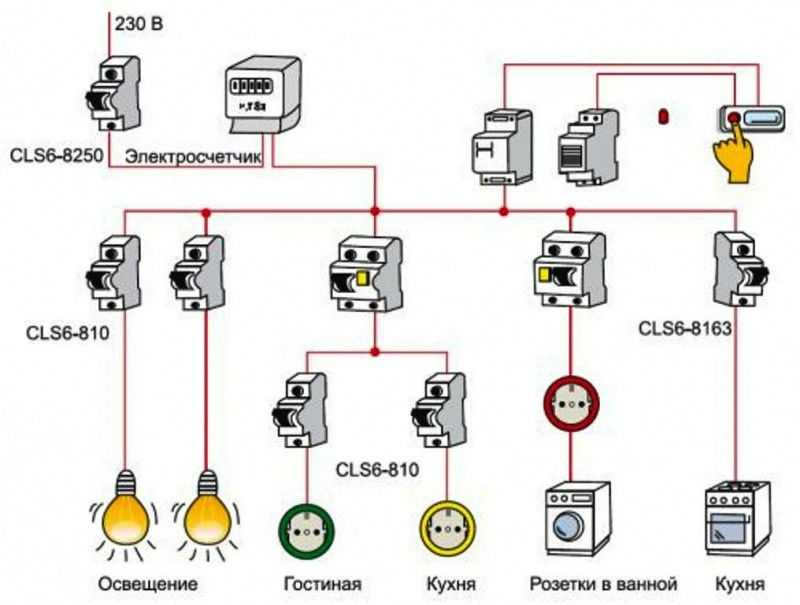

Схема прокладки проводки для каждого дома индивидуальна. Но есть общие для всех случаев принципы. Перечислим их.

Первым элементом после участка ввода ставят рубильник. Он дает возможность при необходимости обесточивать дом.

После него монтируют электросчетчик.

Третьим устанавливают общую автоматическую защиту.

После него обустраивают разветвления на все группы потребителей. Обязательно устанавливают автомат-выключатель либо УЗО на каждую из них.

Кроме того, по инструкции в щитке обязательно должны присутствовать две отдельные шины: N (или «нуль») и PE (или «земля»). Отходящие от них электропровода образуют два отдельных контура, которые никогда не соединяются и не пересекаются.

Схему-чертеж электропроводки важно составить с учетом основных правил, которые нужно выполнить. Перечислим их все.

Сеть делят на несколько групп, которые защищают выключатели-автоматы или УЗО. Единая схема возможна, если в нее будут включены только несколько выключателей либо розеток.

Для энергоемких мощных приборов обустраивают выделенные линии с защитной автоматикой.

Электропровода укладывают только вертикально и горизонтально: перпендикулярно либо параллельно потолку и полу.

Угол поворота провода делают только прямым. Диагональное размещение запрещено.

Электролинии прокладывают на расстоянии не меньше 150-200 мм от дверных и оконных проемов.

Расстояние от газовых коммуникаций до электросети не может быть меньше 200 мм.

Минимальное расстояние от розеточного блока до уровня чистового пола — 35-40 см.

Электрощитки устанавливают на высоте 150-170 см. Это удобно при обслуживании, а также является защитой от детей.

Обязательно использование заземления.

Важно выстроить план так, чтобы проложенные кабельные трассы не мешали другим коммуникациям и не пересекались с ними.

После того как план-схема составлена, приступают к монтажу. Можно все сделать своими руками. Важный момент. Все работы проводят только при отключенной электроэнергии, причем нужно исключить возможность ее случайной подачи. Рабочий инструмент используют только с изолированными ручками. Предлагаем пошаговую инструкцию, как провести электропроводку в частном доме.

1. Разметка

Отбейте малярным шнуром уровни чистового потолка и пола, если разметка проводится до начала отделочных работ. Отбейте уровни размещения выключателей и розеток, магистрали розеточной цепи и цепи освещения. Наметьте положение электрощита и пути прохождения магистралей от него к потребителям. Разметьте все трассы с шириной и глубиной будущих штроб. Отметьте положение всех электроприборов. Сверьте разметку с планом-схемой.

2. Подготовка штроб

Вырежьте нишу под электрощит. Коронкой нужного диаметра пробурите отверстия под монтажные коробки для выключателей и розеток, под распредкоробки. Проштробите каналы под электрокабели. Если нужно, продолбите отверстия в другие комнаты для прохождения проводки. Вычистите пыль из штроб, ниш и отверстий. Загрунтуйте их праймером глубокого проникновения.

3. Монтаж системы

Установите электрощит в подготовленную нишу. Уложите кабель в штробы. Если по проекту нужно, предварительно поместите его в гофротрубу. Укладывайте электрокабель по направлению от монтажной коробки к щитку. Обязательно закрепляйте электропроводку внутри штробы специальными хомутиками или клипсами. По окончании укладки сверьтесь с планом и сфотографируйте положение штроб. Установите монтажные и распределительные коробки. Соедините участки электропроводки, подключите группы потребителей к электрощитку. Проверьте корректность работы системы.

4. Финишные работы

Заделайте штробы штукатурной смесью. Дайте ей высохнуть и зашкурьте. Оголенные проводки в монтажных коробках заизолируйте, уложите внутрь полости. В таком виде они должны находиться до окончания отделочных работ. Распределительные коробки накройте крышками, если их нет, заклейте их малярным скотчем. После того как отделка будет завершена, установите механизмы выключателей и розеток, поставьте диммеры, повесьте светильники.

Материал подготовила

Инна Ясиновская

Фото

ShutterStock

Своими руками

Электропроводка в частном доме

Современная человеческая жизнь совершенно не может быть комфортной без электричества. Когда его нет, кажется, что жизнь остановилась, ведь любой бытовой прибор или электроинструмент требует подключения к электросети. Иногда без электричества не получится даже приготовить еду, не говоря уже о нормальном освещении жилища. Поэтому, если вы задумались о строительстве, то схема электропроводки в частном доме должна стать приоритетным вопросом, которому следует уделить особое внимание. Необходимо все продумать и рассчитать до мелочей, чтобы никакая малейшая ошибка или неточность в прокладке и подключении электросети не привела в будущем к поломке бытовых приборов или, что еще хуже, к пожару и Огонь.

Содержание

Зачем нужен контур?
Документы
Вход планирования
- Air Inlet
- Подземный вход
Расчет нагрузки
Распределительная плата

Планирование внутреннего источника питания

Открытая проводка
1109
Правила
111111111109

9 и совет

1111111111111111111111111191111111111111111t

Зачем нужна схема?

Схема электропроводки в частном доме – это чертеж, на котором нанесены все основные блоки питания:

Вводная линия, которая проводится ответвлением от основной линии электропередач к самому дому.
Место установки распределительного щита.
Защитные устройства и электросчетчик.
Места установки распределительных коробок, выключателей и розеток в помещениях и помещениях.
Маршруты прокладки электропроводки от распределительных коробок до коммутационных аппаратов.
Места установки элементов осветительной сети (люстры, бра, светильники).

К тому времени, когда вы будете делать электропроводку в доме, желательно уже четко определиться, где будет располагаться основная бытовая техника – холодильник, кондиционер, стиральная машина, водонагреватель, посудомоечная машина. Это нужно для того, чтобы сразу монтировать розетки рядом с оборудованием, а не растягивать их потом по всему несущему помещению.

Если ваше здание относится к типовому, которое возводила строительная компания (как сейчас строят целые коттеджные поселки), то вам должны предоставить проект здания и схему электропроводки. В случае, когда строительство ведется самостоятельно, для каждого дома разрабатывают свою личную схему. Но в обоих вариантах основные назначения схемы одинаковы:

Если у вас есть готовый схематический чертеж, вы можете составить список материалов, которые потребуются для выполнения электропроводки в доме. Это поможет вам сэкономить деньги. То есть, имея на руках список, можно пройтись по разным торговым точкам, спокойно определиться, выбрать самые качественные и наиболее подходящие по цене электротовары. Вы не купите ничего лишнего и в то же время убережете себя от ситуации, когда монтаж уже сделан, но каких-то материалов не хватает, и вы срочно бежите в первый попавшийся магазин, чтобы купить их по любой цене.
Схема подключения даст возможность определить максимальную нагрузку каждого электроагрегата, что позволит правильно подобрать сечение проводов, рассчитать общую мощность, подобрать необходимые защитные устройства и вводной кабель.
Также схема поможет вам грамотно и рационально спланировать последовательность работ.

Оформление документов

Будьте готовы к тому, что электропроводка в частном доме также потребует ваших нервов, ведь для получения разрешения на выполнение работ вам потребуется:

Обратитесь в организацию, имеющую на балансе ЛЭП, от которой планируется подключение ввода. Они должны выдать технические условия (ТУ) на это подключение.
Следующей будет организация или коммерческая фирма, которая по выданным техническим условиям составит проект.
Опять же, в энергоснабжающей организации нужно будет согласовать проект и написать заявку на подключение (на магистральной линии это должны сделать их электрики).
Изготовленная вводная линия должна быть проверена специальной электротехнической лабораторией, после чего выдается протокол о том, что ввод прошел проверку и пригоден к эксплуатации.
Теперь вводной кабель вводится в распределительный щит и подключается к вводу электросчетчика, который должен быть опломбирован представителями энергоснабжения. После того, как счетчик, проводка в доме сделана своими руками, или можно пригласить специалистов, никакие другие организации вам уже не понадобятся.
Последнее, что вам осталось, это заключить договор с энергоснабжающей организацией на поставку электроэнергии с их стороны, и на своевременную оплату потребленных киловатт-часов с вашей.

Ввод расписания

Самое главное отличие электрики в квартиру от в частный дом — реализация ввода. В многоэтажных домах ввод идет в диспетчерскую, а оттуда уже разводка идет в квартиры. А для частного дома необходимо выполнять отводку от проходящей рядом магистрали. От того, насколько грамотно и правильно вы это сделаете, зависит надежность, качество и безопасность электроснабжения. Есть два пути:

Установка воздухозаборника с кабелем или изолированным проводом.
Прокладка подземного кабельного ввода.

Перед прокладкой вводной линии для частного дома очень важно продумать и спланировать ее так, чтобы она была устойчива к сильному ветру, а также не несла опасности поражения человека электрическим током в дождливую, снежную или мокрую погоду погода.

Воздухозаборник

Такой ввод по воздуху заключается в протягивании провода или кабеля от ближайшей опоры магистральной линии электропередачи до жилищной конструкции.

Сразу хочу предупредить, что подача воздуха будет рациональна, если расстояние от опоры до дома меньше 20 м. В случае, когда пролет больше 20 м, потребуется установка еще одной дополнительной опоры , которые могут находиться на территории вашего сайта. Эта мера необходима для того, чтобы уменьшить механическую нагрузку на провод. При очень большом пролете существует вероятность того, что провод может порваться под воздействием сильного ветра или под собственным весом.

Как правильно сделать воздухозаборник?

Необходимо просверлить отверстие в стене здания и вставить в него кусок металлической трубы или специальной пластиковой гофры (диаметр отверстия и трубы будет зависеть от сечения вводного провода).
На стене снаружи дома закрепляется кронштейн с установленным на нем изолятором.
Теперь необходимо натянуть стальной трос между двумя изоляторами (один на кронштейне, второй на траверсе опоры, из которой сделаны ответвления).
Вводной провод или столбовой кабель соединяется с линейными проводами. Затем его прокладывают по кабелю до дома, где протягивают через проделанное в здании отверстие. Через каждые 0,5-0,6 м провод желательно крепить к натянутому стальному тросу пластиковыми или металлическими хомутами.

Всё, вводной кабель зашёл в здание, где будет вводиться в распределительный щит. Как видите, ничего сложного, но здесь следует учитывать некоторые нюансы:

Очень важно обеспечить достаточное натяжение стального троса.
Провод должен крепиться к кабелю свободно, без натяжения.
Расстояние от земли до провода должно быть не менее 3,5 м.
Кабель и присоединенный к нему вводной провод по всей длине не должны касаться подсобных строений, деревьев и высоких кустов.
Место входа провода непосредственно в дом должно быть опломбировано. После того, как он затянут в трубу, все оставшееся пространство нужно заполнить пенополиуретаном. Можно использовать и другой вариант – плотно утрамбовать его минеральной ватой из негорючего материала.

Оптимальным вариантом для ввода воздуха в дом является СИП (СИП). Во-первых, его изоляция выполнена из материалов, пригодных для эксплуатации в условиях солнечных лучей и осадков, а также выдерживающих значительные перепады температур. Во-вторых, под изоляционным слоем, помимо алюминиевых жил, находится стальной трос. То есть при монтаже такого провода нет необходимости протягивать отдельный несущий трос.

Если для частного домостроения нужно однофазное напряжение (220 В), то нужен двухжильный провод. В случае, когда необходимо трехфазное напряжение (380 В), необходим четырехжильный провод. Минимальное сечение проводов СИП 16 мм ² .

Как осуществляется монтаж воздушного ввода электричества можно увидеть в этом видео:

Подземный ввод

Прокладка вводного кабеля в земле имеет ряд преимуществ перед воздушным способом:

Надежность повышена за счет того, что кабель не подвергается резким перепадам температуры, атмосферным осадкам, сильному ветру.
Стиль и архитектурное решение участка имеют завершенный вид, то есть не испорчены натянутым тросом с закрепленным проводом или дополнительной опорой. Как правило, именно по этой причине все элитные коттеджи и загородные дома имеют подземную связь.
Если это загородный дом, в котором люди живут только летом, а зимой домостроение пустует, есть вероятность, что хулиганы или вандалы вырежут и украдут подъезд. Это вряд ли произойдет в подземных установках.
В случае короткого замыкания и возникновения электрической дуги на подземном вводе вероятность нанесения ущерба имуществу и людям практически отсутствует. А при наличии воздухозаборника возникший пожар может распространиться на здания. Так что высокая пожаробезопасность при прокладке кабелей в земле является очень важным преимуществом, особенно для домов из дерева.

Но не все так идеально, почва тоже достаточно агрессивна. Химический состав почвы со временем может вызвать коррозионные процессы, которые приведут оболочку кабеля в негодность. При этом сама почва может провисать и вспучиваться, сдвигаться и промерзать. Грунтовые воды, грызуны и микроорганизмы, а также давление со стороны корней крупных деревьев также окажут свое влияние. Поэтому, если вы решили провести электричество в дом подземным способом, позаботьтесь о защите кабеля, проложите его в пластиковой или металлической трубе.

Ну и главный минус подземного ввода — земляные работы. Во-первых, они должны быть согласованы с кучей всевозможных организаций, у которых может быть что-то проложено на этой земле – водопроводные, газовые или канализационные трубы; теплотрасса; магистральные кабельные линии электропередач; линии телефонной связи. Во-вторых, для прокладки кабеля в земле потребуется копать траншею, а это дополнительные (и приличные) затраты. Самостоятельное выполнение займет много времени и сил. В случае, если вы будете нанимать кого-то для выполнения земляных работ, потратьте деньги в денежном выражении.

Для того, чтобы лучше понять объем работ, рекомендуем посмотреть следующее видео:

Так что перед тем, как сделать электропроводку в доме, сначала взвесьте все за и против, учтите достоинства и недостатки, выберите наиболее подходящий вариант выполнения ввода. А когда с внешним блоком питания покончено, можно смело приступать к установке внутреннего.

Расчет нагрузки

Монтаж электропроводки в частном доме своими руками требует предварительных головных работ, то есть умственной работы, а именно нужно рассчитать, какая нагрузка будет у вашей домашней электросети. Чтобы вам было легче, разделите всех потребителей электроэнергии на группы:

Элементы освещения.
Кухонная техника (холодильник, вытяжка, хлебопечка, электроплита и духовка, электрочайник и кофеварка, мультиварка и микроволновая печь и др.).
Маломощные бытовые приборы и электроприборы (компьютер, телевизор, музыкальный центр и др.).
Кондиционеры.
Электрическое отопление.
Сантехника (водонагреватель, фен и стиральная машина).
Электроинструмент, применяемый в подсобных помещениях (перфоратор, электродрель, электрическая газонокосилка, насос и др.).

Суммируйте мощности всех устройств. Исправьте полученную цифру, умножив на 0,7 (это общепринятый коэффициент одновременности включения приборов). Обратите внимание, что мощность каждой группы не должна превышать 4,5 кВт. Исходя из рассчитанной нагрузки, определитесь с сечением и маркой проводов. Электропроводка в частном доме делается медными проводами. Для скрытой прокладки выбирают марки ВВГнг, ПУНП, ВВГ, для открытой прокладки – ПУГВП, ПУГНП. Электропроводка, выполненная в частном доме такими проводами, будет иметь достойный срок службы (около 10 лет), минимальные потери и безопасную эксплуатацию.

Распределительный щит

Нормативное место установки щита никак не нормируется. Единственное условие – он должен располагаться на расстоянии не менее 1 м от трубопроводов (имеются в виду любые трубы – газовые, водопроводные, канализационные).

В каком помещении лучше монтировать щит тоже нигде не указано. Многие предпочитают устанавливать его в каких-то подсобных помещениях, где будет удобно выполнять коммутацию, или располагать у входа в дом. В любом случае старайтесь соблюдать простые правила:

Это помещение не должно быть пожароопасным (например, котельная). Не храните газовые баллоны и легковоспламеняющиеся вещества вблизи распределительного щита.
Необходимо, чтобы помещение, в котором находится заслонка, было сухим, то есть нежелательно устанавливать ее рядом с ванной комнатой.
К приборной доске должен быть свободный доступ, не устраивать склад из помещения, где она находится.

Сама панель содержит:

счетчик электроэнергии;
вводной автомат, он отвечает за электроснабжение всего дома;
несколько автоматов для подключения отходящих пантографов в соответствии с их разбивкой на группы;

Устройство защитного отключения (УЗО)

, которое работает в паре с вводным автоматом.

Щиток можно установить в специально предназначенную для него нишу или просто повесить на поверхность стены.

Если дом огромный в несколько этажей с банями, саунами, гаражами, то одного щита мало. В таких случаях на каждом этаже монтируется одна вводная панель и дополнительные.

Планирование внутреннего источника питания

Провести электропроводку в частном доме можно двумя способами — открытым и скрытым. Кратко рассмотрим каждый из них в отдельности.

Открытая проводка

Открытый способ прокладки проводов еще называют наружным, и чаще всего применяется в деревянных домах.

Провода можно прокладывать:

в специальных пластиковых ящиках;
на фарфоровых изоляторах с помощью специального кабеля (так называемый стиль ретро).

На схеме должно быть указано, по какой трассе вы собираетесь прокладывать кабели, и отмечены места установки крепежных элементов (изоляторов).

Для открытой проводки применяют специальные наружные коммутационные устройства (розетки, выключатели).

Скрытая проводка

Если конструкция бетонная, с большим количеством технологических пустот, применяется скрытый способ прокладки проводов. Это сложнее, так как сначала нужно сделать в стенах специальные пазы, называемые канавками, в которые будет укладываться провод или кабель. А после этого уложенные проводники еще нужно будет закрепить алебастровым или гипсовым раствором.

Вам также понадобятся внутренние выключатели и розетки. Перед их установкой в стенах делаются отверстия, в них с помощью раствора также закрепляются подрозетники, и только потом монтируются коммутационные аппараты.

Скрытая проводка своими руками делается несложно, единственное, что может вызвать трудности, отнять много сил и времени – это изготовление штроб и отверстий.

Правила и советы

Все, что касается электромонтажных работ, регулируется Сводом правил устройства электроустановок (ПУЭ). Тем, кто серьезно занимается монтажом электропроводки, полезно на досуге ознакомиться с этой книгой. Здесь мы приведем самые основные и важные моменты, которые необходимо учитывать перед тем, как делать электропроводку в доме своими руками:

Все распределительные коробки, розетки и выключатели должны быть легкодоступны (не заклеены обоями, не спрятаны под гипсокартонные листы, не заставлены громоздкой мебелью, которую невозможно передвинуть).
Заземляющий проводник должен быть прикреплен к приборам болтами.
Выключатели монтируются на высоте 60-150 см от уровня пола, провода к ним подводятся сверху вниз.
Все соединения проводов должны выполняться в распределительных коробках. Соединительные узлы должны быть надежно изолированы; запрещается соединять медные жилы с алюминиевыми.
Розетки монтируются на высоте 50-80 см от уровня пола. Расстояние между розетками и газовыми плитами, трубами, радиаторами отопления должно быть не менее 50 см.
Провода электропроводки не должны касаться металлических строительных конструкций здания (особенно для скрытой проводки обязательно учитывать этот момент при прокладке проводов в пазах).
Количество розеток на помещение учитывается из расчета 1 коммутационный аппарат на 6 м ² район. Исключение составляет кухня, на ней можно смонтировать столько розеток, сколько необходимо для подключения всей бытовой техники.
Горизонтальная прокладка проводов производится не ближе 15 см к потолку и полу. Провода размещают вертикально на расстоянии 10 см от дверных и оконных проемов. Провода электрической сети нельзя подносить к газовым трубам ближе, чем на 40 см.

Надеемся, что весь этот разговор был не напрасным. Монтаж внешнего и внутреннего электроснабжения дома вы обязательно начнете с составления схемы. Подумайте всей семьей, где и какое оборудование вы хотите разместить, изложите все на бумаге, начертите все коммутационные устройства и маршруты проводки. Это значительно облегчит расчет количества необходимых материалов. Дальше останется только перенести вашу схему с бумаги на настоящие стены и заняться монтажными работами.

Какова средняя стоимость электропроводки дома?

Типичный диапазон:

$561
—
2302 доллара США

Данные о затратах основаны на фактических затратах на проект, о которых сообщили 8 437 участников HomeAdvisor.
Встроить эти данные

Как мы получаем эти данные

Домовладельцы используют HomeAdvisor, чтобы найти профессионалов для домашних проектов.
Когда их проекты завершены, они заполняют краткий обзор стоимости.
Мы собираем данные и сообщаем вам о затратах.

Обновлено 20 июля 2022 г.

Рассмотрено
Сальваторе Кутрона,
Лицензированный мастер-электрик.

Автор HomeAdvisor.

Установка новой электропроводки стоит от 561 до 2302 долларов , при этом средняя стоимость 1428 долларов. Это примерно половина стоимости замены электропроводки в вашем доме. Это потому, что гораздо проще добавить электрические провода в новую постройку, чем добавить проводку в существующую структуру с готовыми стенами. Средняя стоимость перемонтажа включает в себя провода, розетки, панели, выключатели, оплату труда и прочие расходные материалы.

В этой статье

Калькулятор стоимости монтажа электропроводки
Затраты на установку электропроводки в новом строительстве
Стоимость электропроводки по квадратным футам
Стоимость установки электропроводки по типу провода
Стоимость установки электрощита
Факторы стоимости установки электропроводки
Сделай сам против найма профессионала
Часто задаваемые вопросы

Калькулятор стоимости монтажа электропроводки

Рассчитаем для вас данные о затратах. Где вы находитесь?

Где вы находитесь?

Почтовый индекс

Среднее по стране	1428 долл. США
Типовой диапазон	$561 — 2 302 долл. США
Низкий уровень — высокий уровень	$127 — 5000 долларов

Данные о затратах основаны на фактических затратах на проект, о которых сообщили 8 437 участников HomeAdvisor.

Затраты на установку электропроводки в новостройках

Установка электропроводки в новостройках стоит от 3 до 5 долларов за квадратный фут , включая рабочую силу, материалы и разрешения. Если вы выберете только «грубую» проводку, вы заплатите от 2 до 4 долларов за квадратный фут . Когда подрядчики «черново монтируют» проводку, они ее монтируют, но не заканчивают. Вместо того, чтобы устанавливать розетки и бытовую технику, они заглушат проводку.

В целом черновые и отделочные работы включены в стоимость новой проводки по цене от 3 до 5 долларов за квадратный фут. Однако, если вы решите сэкономить деньги и выполнить черновую работу самостоятельно, вам все равно понадобится электрик, который проверит вашу работу и выполнит фактические электрические соединения. Некоторые электрики взимают почасовую оплату по цене от 90 383 от 50 до 100 долларов 90 384 или за квадратный фут от 2 до 4 долларов.

Полный дом

Электропроводка полного дома стоит от 3 до 5 долларов за квадратный фут . Небольшой дом площадью 800 квадратных футов будет стоить от 2400 до 4000 долларов . Экспансивная недвижимость площадью 3000 квадратных футов будет стоить от 9000 до 15000 долларов .

Достройки

Подключение к новому дому стоит от 3 до 5 долларов за квадратный фут . Например:

Средний гараж (288 квадратных футов): $ 865–1440
Средняя кухонная реконструкция (151 кв. 1 440–2 400 долл. США .
Средний подвальный этаж (1000 квадратных футов): 3000–5000 долларов США

Пристройка

Стоимость подачи электроэнергии в отдельные пристройки составляет от 2 до 5 долларов США за квадратный фут4 плюс стоимость электрического кабеля 2–903 долларов США за квадратный фут4 над или под землей. Прокладка кабеля под землей стоит дополнительно от 3 до 12 долларов за погонный фут , в зависимости от того, насколько далеко вам нужно его удлинить.

На вашем земельном участке также могут потребоваться земляные работы для успешной прокладки кабеля и кабелепроводов под землей или более прочный кабель, устойчивый к погодным условиям и другим элементам.

Как и при любом новом пристройке, как внутри, так и снаружи, вам необходимо учитывать размер хозяйственной постройки, ее удаленность от вашего дома и количество необходимой проводки. Например, в небольшом сарае в 10 футах от вашего дома может потребоваться только пара розеток и светильник (около 100 долларов США). С другой стороны, в более крупной мастерской, которая находится в 100 футах от вашего дома, могут потребоваться подключения для приборов, инструментов и дополнительного освещения (до 4600 долларов США ).

Стоимость электропроводки на квадратный фут

Вы будете платить от 3 до 5 долларов за квадратный фут за установку новой проводки. В эту цену входят все материалы и работа, включая добавление новой панели, проводов, розеток, выключателей, отделку гипсокартоном и другие сопутствующие работы. В приведенной ниже таблице показаны некоторые распространенные размеры недвижимости и сколько обычно стоит установка новой проводки в каждом из них.

Площадь в квадратных футах	Общая стоимость	Средняя общая стоимость
800 кв. футов	2400 – 4000 долларов	3200 долларов США
1000 кв. футов	3000 – 5000 долларов	4000 долларов
1300 кв. футов	3 900 – 6 500 долл. США	5 200 долларов США
1600 кв. футов	4800 – 8000 долларов	6000 долларов
2000 кв. футов	6 000 – 10 000 долл. США	8000 долларов
2500 кв. футов	7 500–12 500 долл. США	10 000 долларов США
3000 кв. футов	9 000–15 000 долл. США	12 000 долларов США

Наймите лицензированного профессионала для ваших электромонтажных работ

Почтовый индекс

Получить оценки сейчас

Стоимость установки электропроводки по типу провода

Существует девять типов электропроводки, обычно используемых в новых установках, и они различаются по цене от 0,20 до 2,00 долл. США за погонный фут , поэтому вы можете может оказать существенное влияние на общую стоимость вашего проекта электропроводки.

Тип кабеля	Диапазон стоимости за погонный фут (только материалы)	Средняя стоимость погонного фута (только материалы)
Многожильный	0,20–0,35 долл. США	0,27 $
Экранированная витая пара	0,20–0,35 долл. США	0,27 $
Коаксиальный кабель	0,25–0,35 долл. США	0,30 $
Прямое захоронение	0,40–0,50 $	0,45 $
Металлическая оболочка BX/AC	0,50–0,70 $	0,60 $
Подземный питатель	0,50–0,70 $	0,60 $
Двухвыводной	0,60–0,80 $	0,70 $
Неметаллическая оболочка	0,60–0,80 $	0,70 $
Лента	1,50–2,00 долл. США	1,75 $

Многожильный провод

Многожильный провод стоит в среднем 0,27 доллара США за погонный фут . Этот тип кабеля обычно используется для развлекательных систем, систем безопасности и других типов аудиовизуального оборудования.

Экранированная витая пара

Экранированная витая пара стоит около 0,27 доллара США за погонный фут . Кабели STP используются в коммуникационных и сетевых приложениях, включая соединения Ethernet.

Коаксиальный кабель

Коаксиальные кабели стоят 0,30 доллара США за погонный фут и представляют собой аудио-, видео-, коммуникационные и вещательные кабели старой школы.

Прямые подземные кабели

Прямые подземные кабели обычно стоят 0,45 доллара США за погонный фут . Вы можете проложить эти кабели под землей без какого-либо защитного канала. Они невосприимчивы к погодным условиям, почвенным условиям и упрямой деятельности грызунов.

Кабель BX/AC с металлической оболочкой

Кабель BX/AC с металлической оболочкой стоит около $0,60 в среднем. Это армированный кабель с защитной металлической оболочкой, что позволяет крепить его к наружной стене без трубы.

Подземный фидер

Подземный фидерный кабель стоит 0,60 доллара США за погонный фут . Он предназначен для использования в качестве ответвительного кабеля для обеспечения электроснабжения от вашего дома до второстепенного места, например, в отдельно стоящую надворную постройку, такую как сарай или гараж. Он также часто используется для питания наружного освещения и бассейнов.

Двойной кабель

Кабели с двумя выводами стоят около 0,70 доллара США за погонный фут . Двойные отведения — это сбалансированные линии передачи, по которым передаются РЧ-сигналы. Это старые кабели, редко встречающиеся в современных жилых помещениях.

Кабели с неметаллической оболочкой

Кабели с неметаллической оболочкой стоят в среднем 0,70 долл. США за погонный фут . Если они не предназначены для наружного использования внутри защитного кабелепровода, их следует использовать только внутри помещений.

Лента

Ленточные кабели стоят около 1,75 доллара США за погонный фут . Наиболее часто используемые как часть компьютерной сетевой системы, они обычно не встречаются в стандартных жилых помещениях, если только они специально не запрошены во время строительства или не добавлены после. Ленточные кабели широкие и плоские и передают несколько потоков данных по параллельным проводам.

Получите лучшую цену на установку электропечи

Почтовый индекс

Получить оценки сейчас

Затраты на установку электрической панели

Установка новой электрической панели аналогична цене замены или модернизации электрической панели: от 1500 до 4000 долларов. Сумма, которую вы заплатите, зависит от силы тока и местоположения.

Факторы стоимости установки электропроводки

На стоимость новой электропроводки влияют три основных фактора. Труд больше всего повлияет на цену вашего проекта, потому что установка проводов для кодирования занимает значительное время. Хотя материалы обычно недороги, крупный проект потребует значительного бюджета на «материалы» — если это позволит, если это необходимо.

Материалы

Общее количество ваших материалов будет зависеть от размера вашего проекта и вашей потребности в силе тока.

Стоимость проводки всего 0,20 доллара США за погонный фут .
Розетки стоят от 3 до 5 долларов за стандартную модель на 120 В, 15 ампер, тогда как смарт-розетки стоят от 30 до 50 долларов за единицу .
Выключатели света стоят от 5 до 15 долларов за единицу .

Стоимость электрического щита варьируется в зависимости от силы тока следующим образом:

100 amps: $50–$200
200 amps: $50–$200
400 amps: $400–$500

Labor

Labor makes up the bulk of the стоимость любого проекта электропроводки, потому что это трудоемкий процесс и требует наличия зарегистрированного электрика с высокой степенью квалификации. Наем электрика стоит 40–100 долларов в час . В то время как установка проводки и розетки или двух в небольшой пристройке может занять всего пару часов, электропроводка всей комнаты, включая черновую и чистовую отделку, может занять до двух дней.

Разрешения

Скорее всего, ваши подрядчики соберут необходимые разрешения на электромонтажные работы в рамках вашего проекта реконструкции или нового строительства. Это гарантирует, что ваш проект соответствует коду, поэтому обязательно подтвердите, что ваш подрядчик получил надлежащие разрешения. Стоимость вашего разрешения будет варьироваться в зависимости от ваших местных правил, но, как правило, вы можете заплатить от 250 до 500 долларов США .

Сделай сам вместо найма профессионала

В большинстве штатов для выполнения электромонтажных работ требуется профессиональный электрик. Кроме того, вы должны предоставить подробные и подробные планы и схемы, а также пройти электротехническую проверку после завершения. На самом деле невозможно установить электропроводку самостоятельно, если вы не являетесь зарегистрированным профессионалом.

Если вы хотите сэкономить деньги, подумайте о том, чтобы нанять местного электрика для прокладки проводки, но выполняйте отделочные работы самостоятельно, например, повесьте гипсокартон и уберите. Самостоятельное решение аспектов этого проекта может помочь сократить время и трудозатраты.

Часто задаваемые вопросы о монтаже электропроводки

Сколько стоит проверка электропроводки?

Проверки электрооборудования стоят от 125 до 250 долларов .

Как долго прослужит электропроводка в моем доме?

Срок службы новой электропроводки в вашем доме зависит от типа проводки и от того, насколько качественно ее проложил электрик. Правильно установленная медная проводка может прослужить более 100 лет.

Сколько стоит переделать дом?

Замена электропроводки в доме стоит от 6 до 10 долларов за квадратный фут .
