Модульный контактор схема подключения контактор: Подключение модульного контактора

схемы подключения и принцип работы

Модульный контактор дает возможность дистанционно управлять электроустановками и оборудованием. Он имеет компактные размеры, отлично сочетается с другими модульными устройствами. Например, однофазный контактор легко установить на ДИН-рейку в электрическом щитке. Во время работы отсутствует вибрация и шум, поэтому такие контакторы применяются не только на производстве, но и в жилых и общественных зданиях.

Содержание

Что такое модульный контактор и для чего он нужен

По своему функциональному назначению контактор модульный КМ относится к коммутационной аппаратуре дистанционного управления мощными нагрузками, работающими при постоянном или переменном токе. Они выполняют разрыв токовых цепей сразу в нескольких местах, и этим отличаются от электромагнитных реле, разрывающих цепь лишь в одной точке.

Довольно часто модульные контакторы работают совместно со вспомогательными устройствами – приставками, тепловыми реле, средствами блокировки и другими приборами модульного типа. В результате таких сочетаний получается аппаратура, обладающая особыми свойствами и способная выполнять заданные функции. Так, при установке модуля задержки, получается контактор с функцией задержки, а тепловое реле перегрузки переводит контактор в категорию магнитного пускателя. С помощью вспомогательных элементов существенно расширяются возможности основных приборов, улучшаются их эксплуатационные характеристики, упрощается монтаж.

По своей сути контакторные устройства считаются модифицированными разновидностями пускателя, в котором дополнительно присутствуют тепловое реле и контактная группа для запуска электродвигателя. Электромагнитные пускатели низкого напряжения реверсивными и нереверсивными. Первый вариант включает в себя два одинаковых контактора, с одним и тем же номинальным током. В нем установлена блокировка механического или электрического типа, предотвращающая одновременное замыкание главных контактов.

Защитные функции в этих приборах выполняют электротепловые токовые реле и другие аналогичные устройства. Электрический контактор малой мощности, используется в качестве промежуточного реле. Он предназначен для слаботочных цепей и отличается большим числом коммутаций. С помощью этого прибора удается подключить множество дополнительных участков и контролировать их включение-выключение.

Конструкция и принцип действия

Стандартная конструкция контактора включает в себя несколько основных деталей. Прибор состоит из корпуса (1), выводной клеммы катушки управления (2), клеммы силового контакта (3), неподвижного магнитопровода (4), подвижной части – сердечника (5), катушки управления (6), короткозамкнутого кольца магнитопровода (7), неподвижного и подвижного контактов (8 и 9), индикаторного рычага включения-выключения (10).

Катушка является основным элементом, создающим магнитный ток. Если она используется еще и в качестве дросселя, то с ее помощью возникает движущая сила, обеспечивающая работу приборов. Натяжение контактов фиксируется при помощи контактной пружины. Во время стыковки подвижный и неподвижный контакты соединяются между собой. Они постоянно находятся в движении и совершают определенные действия. Неподвижные контакты закрепляются на корпусе, а подвижные соединяются с сердечником.

Работа контактора происходит следующим образом:

  • После подачи напряжения на управляющую катушку, происходит притягивание якоря к сердечнику. В результате, наступает замыкание или размыкание контактной группы, в соответствии с исходным положением того или иного контакта.
  • После отключения питания все действия происходят в обратном порядке. Электрическая дуга, возникающая в момент размыкания, гасится при помощи дугогасительной системы.
  • После прекращения подачи напряжения, электромагнитное поле исчезает и перестает удерживать якорь или сердечник.
  • Возвратная пружина переводит контакты в исходное положение, полностью размыкая цепь. Таким образом, модульный контактор выполняет свою основную работу в периоды подачи и отключения напряжения.

Классификация контакторных устройств

Существуют различные типы контакторов, отличающихся друг от друга по различным показателям. Среди них можно выделить следующие параметры.

В первую очередь, они классифицируются по назначению. Сюда входят следующие виды и категории:

  1. Приборы для дистанционной коммутации. Большинство из них работает под ручным управлением оператора, используя кнопки или выключатели. В нужное время подается сигнал, и устройство приводится в действие. В другом способе несколько контакторов соединяются в общую автоматизированную систему питания, в которой для подачи команд используется электронная схема. На случай аварийной ситуации предусмотрена система защиты, размыкающая контакты.
  2. Включение мощного электрооборудования при помощи слаботочных линий. Возникает вопрос, для чего нужен контактор в таких случаях? Не лучше ли воспользоваться традиционной кнопкой? Это, конечно, можно сделать, но тогда понадобится очень массивная и громоздкая аппаратура, а сам процесс включения потребует значительных усилий. То же самое касается и выключения. Поэтому для этих целей используются компактные слаботочные устройства, позволяющие с высокой частотой выполнять циклы включения-выключения. Таким образом, слабый ток подается на катушку, а уже потом осуществляется запуск мощного электродвигателя.

Каждый контактор модульный разделяется по типу привода его в действие. В этом случае также можно отметить различные варианты:

  • Электромагнитный привод считается основным, именно он заложен в принципе действия большинства устройств. При подаче напряжения происходит включение, а при отсутствии напряжения прибор отключается. После полного отключения, включение нужно выполнять повторно, что обеспечивает дополнительную безопасность при работе с электроустановками.
  • Контактная группа может быть приведена в движение с помощью пневматических устройств. Такая система, предназначенная для коммутации, не требует электромагнитного привода. Управляющая команда подается импульсом высокого давления. Подобные системы применяются для локомотивов железных дорог, и других установках с пневматикой.

Любой контактор модульный КМ в зависимости от модификации, может быть смонтирован разными способами:

  • Специализированные устройства, в том числе и без корпусов, не имеют каких-либо дизайнерских ограничений и устанавливаются исключительно с позиций нормальной функциональности и безопасной эксплуатации.
  • Существуют конструкции, создаваемые в индивидуальном порядке под конкретную электроустановку. Они не подходят для бытовых условий, поскольку размещаются в специально отведенных местах.
  • При стандартном монтаже модульный контактор и его подключение осуществляются на ДИН-рейку в щитке, вместе с другими устройствами.

Существуют различия и в соответствии с номинальным напряжением основной цепи. В этом случае контактор КМ может входить в группу устройств, работающих с напряжением 220 и 440 вольт или в группу с напряжением 380 и 660 В. Прибор, бывает однополюсный, а также двухполюсный и с большим количеством полюсов – до 5 единиц.

Схемы подключения потребителей и модульных контакторов

В соответствии с типом используемого электрооборудования, в каждом случае предусмотрена индивидуальная схема подключения модульного контактора. Наибольшее распространение получил стандартный вариант, где используется всего один прибор, а также схемы – реверсивная и с подключением однофазных потребителей. Каждую из них следует рассмотреть подробнее.

Самая популярная схема – подключение трехфазного электродвигателя через контактор модульный КМ (рис. 1). Для управления используются обычные кнопки ПУСК и СТОП. Защита от перегрузок осуществляется с помощью теплового реле. На случай коротких замыканий электрическая цепь оборудуется автоматическим выключателем.

Другая схема – реверсивная (рис. 2), используется при подключение модульного контактора к электродвигателю, чтобы появилась функция реверса. Она постоянно необходима в различных подъемных механизмах, станках и другом оборудовании. В этом случае выполняется подсоединение еще одного коммутирующего устройства. Оно участвует в изменении мест двух фаз, что приводит и к изменению направления вращения вала. Данная схема также дополнена защитными средствами – тепловым реле и автоматическим выключателем.

Основное назначение контакторов в третьей схеме, заключается в работе с однофазными потребителями. Как правило, это системы освещения, электрические насосы и другое оборудование, функционирующее с одной фазой.

Технические характеристики

Основные параметры и технические характеристики наносятся на корпус прибора, в том числе и контактора АВВ. Прежде всего, это величина номинального тока, тип и количество контактов. На каждой модели и модификации присутствуют собственные показатели.

Чаще всего коммутационные приборы, работающие с различным электрооборудованием, обладают следующими характеристиками:

  • Величина номинального рабочего напряжения переменного тока, составляющая 230, 400 и 600 вольт.
  • Значение номинального рабочего тока, с категорией использования АС-3 – 12 А.
  • Показатели условного теплового тока с категорией использования АС-1 – 25 А.
  • Номинальная мощность при коммутации для напряжения 230 В по категории АС-3 – 3 кВт.
  • Номинальная мощность при коммутации для напряжения 400 В по категории АС-3 – 5,5 кВт.
  • Номинальная мощность при коммутации для напряжения 660 В по категории АС-3 – 7,5 кВт.

Отдельно следует отметить характеристики управляющих цепей в самом контакторе:

  • Величина номинального напряжения в управляющих катушках составляет 24, 36, 110, 230 и 400 вольт.
  • При срабатывании катушка потребляет мощность в размере 60 ВА.
  • В положении удержания катушка потребляет мощность, величиной 7 ВА.
  • Контакты замыкаются в течение 12-22 миллисекунд.
  • Размыкание контактов происходит в течение 4-16 мс.
  • Катушка управления обладает мощностью рассеяния – 3 Вт.

Благодаря этим показателям данные приборы широко используются в электрике, промышленности и других областях.

Как подключить модульный контактор?

Модульный контактор (КМ) специальное электромагнитное устройство, которое используют для коммутации электрооборудования. Попросту говоря данное устройство включает и выключает различное электрическое оборудование. Модульный контактор используют в тех цепях, где необходимо организовать частые коммутации. В конструкции прибора присутствуют следующие элементы:

  • 2-х либо 3-х силовая контактная группа;
  • дугогасительные камеры;
  • электромагнитный привод;
  • система блок-контактов.

Как только на катушку поступает напряжение в работу вступает подвижная часть устройства, которая вследствие воздействия электромагнитной силы притягивается к недвижимой части. В процессе функционирования силовые контакты замыкаются, а поступившее напряжение подается на механизм исполнения. В момент поступления напряжения в движение приводятся блок-контакты, которые замыкают электрическую цепь либо размыкают.

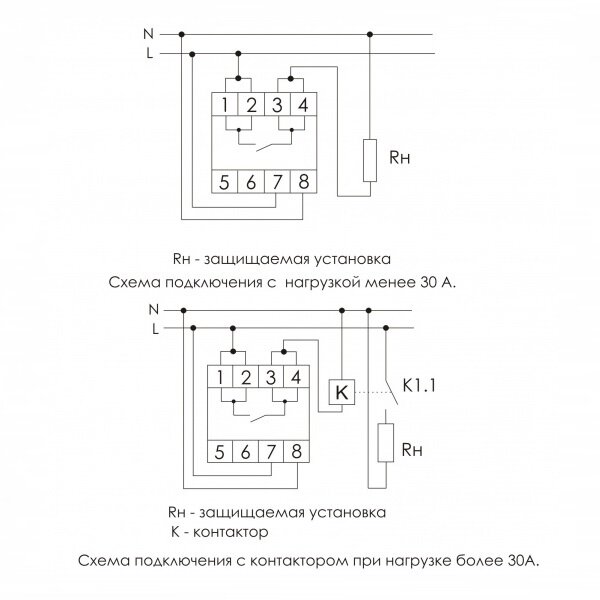

Схемы подключения модульных контакторов

Модульные контакторы чаще всего используют для дистанционного включения либо выключения распределительных щитов. При активации контактора питание поступает на группу автоматов, которые отвечают за подключенную к ним электрическую цепь. В распределительном щитке модульный контактор монтируют на DIN-рейку. Прибор может использоваться в цепях с постоянным либо с переменным током.

         Существуют следующие способы подключения модульных контакторов:

Монтаж через кнопку. В данном случае кнопка применяется в качестве запуска нагрузки, подаваемой на двигатель. Запуск кнопки производится через катушку контактора, которая питается от 220В при переменном напряжении.

Нажав на кнопку «Пуск» на катушку КМ подается питание и устройство автоматически приводится в действие. Происходит замыкание силовых контактов, вследствие чего поступает напряжение на асинхронный двигатель. В свою очередь происходит замыкание блока-контактов К1, параллельно подключенного к кнопке «Стоп». Нажимая на кнопку «Стоп», происходит отсекание питания, которое подавалось на электромагнит. При этом силовые составляющие модульного контактора прерывают работу электроцепи, останавливая работу двигателя.

Монтаж модульного контактора через тепловое реле. Основное предназначение теплового реле заключается в обеспечении защиты электрического оборудования. Подобное устройство не допускает длительного воздействия небольших токов, которые пагубно влияют на состояние изоляции. При частом возникновении повышенных температур и под влиянием токов изоляция разрушается, что приводит к возникновению токов короткого замыкания и повреждению дорогостоящего исполнительного компонента.

Когда в цепи статора электрического двигателя ток начинает повышаться происходит нагревание теплового реле. Достигая критического температурного значения произойдет сработка теплового реле, которая за счет своих контактов прервет работу цепи катушки электромагнита КМ. Стоит знать, что контактор в цепи должен функционировать при полном его отключении. Кроме того, следует заблокировать работу автомата, подающего питание. Делается это при помощи ключа либо запрещающего плаката, которые предупредят несанкционированное либо ошибочное включение. Также запрещено пускать в работу аппарат при снятых дугогасительных камерах. Подобное действие приведет к появлению токов короткого замыкания.
