Электрическая принципиальная схема масляного обогревателя

Электрические масляные обогреватели пользуются у населения заслуженной популярностью благодаря ряду положительных качеств, которые характеризуют этот тип электроприборов.

Устройство масляного радиатора.

К таким достоинствам можно отнести следующие:

Простота обслуживания и подключения. Главное требование — вертикальная установка. Обогреватель можно подключить в любом помещении, где есть электрическая розетка (желательно «евро»).
Низкая температура корпуса, особенно у обогревателей закрытого типа (60-70°C).
Экологичность, воздух в помещении не высушивается, не происходит сгорания кислорода.
Высокая надежность, экономичность и пожаробезопасность. Обогреватель автоматически регулирует температуру в помещении, при необходимости его нагревательный элемент отключается от электросети. Может работать в таком режиме несколько дней.
Сравнительно невысокая цена классических моделей. Всегда можно подобрать модель, функциональность которой будет соответствовать ее стоимости.

В случае возникновения неполадок прибор всегда можно сдать в ремонт в ближайший сервисный центр. Если гарантия на ваш масляный обогреватель закончилась, устранить неполадки можно самостоятельно, тем более что его электрическая схема не так уж сложна.

Принцип работы и комплектация прибора

В основе прибора лежит емкость, заполненная строго до определенного уровня минеральным маслом.

Внутри этой емкости располагаются трубчатые электрические нагреватели (ТЭНы). ТЭНы должны быть постоянно погружены в масло, поэтому установка масляного обогревателя допускается только в вертикальном положении. В случае падения обогревателя и оголения ТЭНов последние могут выйти из строя.

Схема электрическая подключения масляных радиаторов.

Работы, связанные с заменой ТЭНов, а значит, с необходимостью слива и замены масла, обычно проводятся в специализированных мастерских (при наличии опыта и чистого трансформаторного масла можно рискнуть проделать это самостоятельно). Если же произошла разгерметизация масляного бака, лучше довериться профессионалам, так как в домашних условиях это не устраняется. Иногда дешевле будет приобрести новый обогреватель.

Упрощенная схема масляного обогревателя изображена на рисунке 1. Нагревательный элемент, состоящий из 2 масляных ТЭНов, EK1 и EK2, подключен через переключатель мощности V1, расположенный на корпусе масляного обогревателя. В зависимости от количества включенных нагревательных элементов изменяется его потребляемая мощность (схема включения ТЭНов показана условно и может отличаться).

Нагретое масло передает тепло корпусу, который работает как обычный радиатор. Чем больше секций он имеет, тем быстрее происходит передача тепла. Уровень температуры воздуха в комнате можно плавно изменять, устанавливается он при помощи биметаллического термостата, обозначенного на схеме как SK1. Обогреватель нельзя накрывать сверху, иначе термостат просто отключит прибор, среагировав на скопление горячего воздуха. Некоторые модели имеют специальные подставки для сушки белья, но в целом использовать масляный радиатор для сушки малоэффективно.

Схема подключения ТЭНов содержит также термовыключатель (SK2), предохраняющий от перегрева сам корпус прибора. Особенностью масляных обогревателей является постепенный нагрев воздуха. Для того чтобы несколько ускорить этот процесс, некоторые модели оснащают встроенными вентиляторами. Место подключения двигателя вентилятора M на схеме условно показано стрелками, так как он не является обязательным элементом прибора. Сетевой выключатель SA1 подает питание на сигнальную лампу HL1.

https://1popechi.ru/youtu.be/olLrgRIRSRs

Вернуться к оглавлению

Устройства защиты и электропроводка

Схема подключения элементов обогревателя внутри прибора производится по трехпроводной схеме. Это значит, что для его работы используется однофазная сеть с третьим проводом для заземления корпуса прибора. Вилка сетевого шнура и розетка, куда будет подключаться обогреватель, должны иметь заземляющие контакты. Это не значит, что прибор не будет работать в двухпроводной сети старого образца, просто таковы современные требования безопасности.

Кроме этого, желательно использовать как минимум противопожарное УЗО, включенное после входного автомата и счетчика. Для защиты от поражения электрическим током от корпуса прибора можно использовать двухполюсное УЗО на отдельной ветке, где будут подключены розетки для обогревателя.

Мощность масляных обогревателей составляет обычно от 1 до 2,5 кВт, то есть фактически эквивалентна мощности обычного электрического чайника (2,2 кВт). Поэтому никаких особых требований к электропроводке возникнуть не должно. Автоматы в распределительном щите тоже имеют достаточный запас для такой нагрузки.

https://1popechi.ru/youtu.be/AdK120U8vfc

Единственное, что можно пожелать при выборе обогревателя, — это наличие датчика, отключающего прибор при опрокидывании, и таймера, задающего режим его работы по заранее установленному графику. В этом случае всегда можно поддерживать наиболее комфортный климат в квартире и избежать случайного перегорания нагревательных элементов.

Электрическая схема масляного обогревателя

Содержание

Как устроен электрический обогреватель
Устройство масляного радиатора
Наиболее распространённые проблемы и их решение
Ремонт и разборка на детали
Ремонт масляного обогревателя
Распространенные поломки
Ремонт неисправностей
Как самому собрать масляный обогреватель
Вывод

Каким бы не был качественным электрообогреватель, он рано или поздно начинает плохо греть или вовсе перестает работать. Электрические обогреватели не относятся к сложным устройствам и они очень редко ломаются после покупки в течении гарантийного срока.

Сразу скажу, чем проще конструкция электрообогревателя, тем реже он будет ломаться и проще будет найти и устранить неисправность.

Не рекомендую самостоятельно ремонтировать масляные радиаторы, потому что внутри него находится специальный теплоноситель- трансформаторное масло. Для того что бы, разобрать его придется сначала слить, а затем заливать обратно трансформаторное масло, а это очень хлопотное и по времени затратное дело. Если из масляного радиатора просто начало немного подтекать масло, тогда место течи рекомендую своими руками запаять или заварить аккуратно полуавтоматической сваркой. В таких случаях различные герметики или клей бесполезно использовать для устранения течи.

Всегда отключайте обогреватель из розетки— перед началом работ по разборке или прозвонке мультиметром компонентов устройства.

Для того, что бы быстро и эффективно найти и устранить неисправность, необходимо знать устройство электроприбора, а так же как проверить все его компоненты на исправность. Для удобства далее Я сразу расскажу об устройстве электрообогревателя, а затем о проверке и ремонте всех компонентов по порядку.

Как устроен электрический обогреватель

Практически все типы обогревателей устроены аналогично. Выпускаются как более простые, так и более сложные модели. Мы рассмотрим устройство наиболее сложного варианта. В более простых моделях могут отсутствовать в схеме термопредохранитель и датчик наклона.

Рассмотрим более упрощенную версию с одноклавишным включением и одной лампочкой. Часто обогреватели оборудуются двухклавишным включателем и несколькими лампочками индикации, схема работы будет аналогична, только лишь с той разницей, что вместо одной клавиши будет две, и одного Тэна будет как бы два в одном корпусе. В конвекционных вариантах часто встраивается датчик защиты от попадания предметов во внутрь, но он подключается и отключает электропитание аналогично датчику положения.

Любой современный электрический обогреватель состоит из вилки с кабелем электропитания, который через терморегулятор и выключатель подключается к установленному в корпусе нагревательному элементу- Тэну. Очень часто Тэн имеет для подключения не 2, а 3 контакта. На один подключается первый провод электропитания, а от другого из розетки- два других провода, подключенные от двухклавишного выключателя, что позволяет включать либо одну спираль или сразу две- на полную мощность.

В схеме может присутствовать термопредохранитель, который автоматически выключает-выключает устройство для защиты при перегреве. Также может устанавливаться датчик наклона, который размыкает цепь при наклоне обогревателя выше допустимого угла. В конвекционных дорогих моделях устанавливаются и другие датчики. Например, защиты от попадания предметов во внутрь устройства.

В некоторых моделях может присутствовать предохранитель для защиты от токов перегрузки или коротких замыканий, срабатывающий в аварийных ситуациях.

Если масляный радиатор ломается, владелец либо заменяет его на новый, либо отдает в мастерскую на ремонт, а некоторые пробуют исправить проблему своими руками.

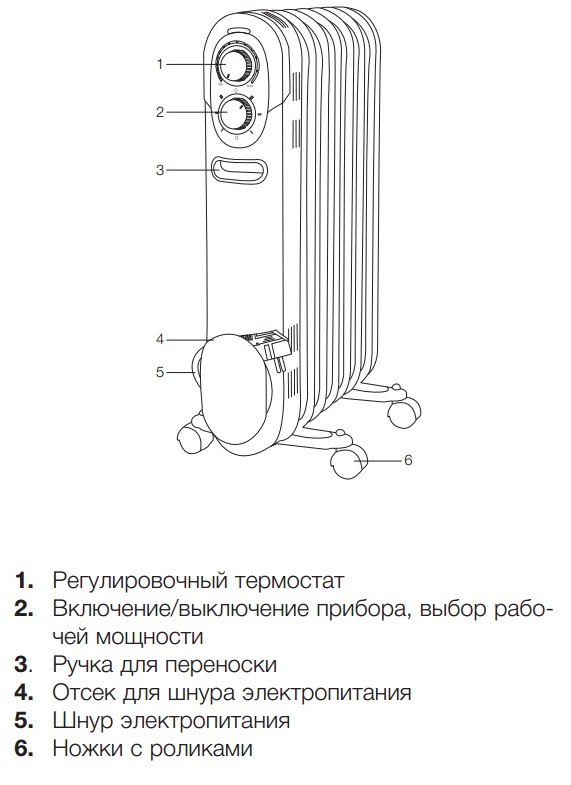

Устройство масляного радиатора

Общая схема данного типа отопительного оборудования схожа для многих моделей:

корпус с герметично закрытым масляным наполнителем;
трубчатый, пружинный или иной электронагреватель, расположен снизу;
система управления и безопасности, реле управления не должно соприкасаться со стенками и другими компонентами;
корпус, прикрывающий систему управления;
предохранитель проволочный или биметаллический плоский;
выключатель с подсветкой.

Наиболее распространённые проблемы и их решение

Ремонт и разборка на детали

Корпус масляного обогревателя достаточно просто разобрать своими руками, для этого понадобятся некоторые инструменты: отвертки, мультиметр, напильник, кисточка, перчатки. В зависимости от конструкционных особенностей крепежные элементы могут быть скрытыми, тогда необходимо изучить схему вашего прибора подробнее.

Иногда требуется снять корпус панели управления, для этого необходимо поддеть стык пластиковой части отверткой или строительным резаком, если отсутствует защелка. Это крепление может находиться под наклейкой. Каждую снятую деталь радиатора лучше сфотографировать, чтобы было проще собрать после завершения ремонта.

Наиболее часто в радиаторе ремонтируют такие элементы:

Ремонт ТЭНов. В большинстве случаев отремонтировать и поставить герметично нагревательный элемент самостоятельно невозможно. Это может привести к протеканию масла и другим проблемам по технике безопасности. Можно обработать спиртом клемы подключения ТЭНа к панели управления, для этого они аккуратно отсоединяются, а после протирания подключаются в том же порядке.
Замену предохранителя блока питания можно сделать своими руками, если имеется опыт подобного ремонта. Для этого старые элементы снимают и меняют на новые (той же фирмы и модели) и подключают к проводам. Электросхема масляного радиатора похожа на схему электрочайника.
Если отошли провода, то разобрав корпус обогревателя, их можно заново припаять или прикрутить на место.
Ремонт масленого бака провести в домашних условиях очень трудно. Обычно, если бак поврежден, то вытекает масло, его сливают, затем проводят сварочные или паяльные работы. Для паяния используют припой из латуни, серебра, меди с фосфором. Все признаки ржавчины нужно зачистить перед сваркой, также в бак заливают воду, которую после сливают, и хорошо высушивают полость.

Замена предохранителя производится, когда обогреватель в разобранном состоянии. Если их несколько, то, протестировав сопротивление, легко найти нерабочий, удалить его и соединить провода с изоляцией. Когда термопредохранитель один, то его заменяют новым.
Замена биметаллической пластины своими руками возможно при ее поверхностном повреждении без утечки масла. Для этого приобретают новую пластину, снимают ручку и рамку регулятора температуры и производится замена.

Сделать ремонт радиатора самостоятельно можно, но затраченные усилия могут не компенсироваться периодом последующей эксплуатации. При сложных проблемах лучше обратится к профессионалу или заменить обогревательный аппарат.

Установка масляного радиатора для обогрева в доме на даче или в гараже на данный момент является делом обыденным и необходимым. Ведь несмотря на все прелести научно технического прогресса, перебои с отоплением все же случаются. Такой агрегат можно собрать своими руками или приобрести заводскую модель, но в любом случае, рано или поздно все владельцы сталкиваются с необходимостью ремонта этих изделий. О возможных поломках и тонкостях сборки мы и будем говорить сейчас.

Ремонт масляного обогревателя

Старшее поколение помнит, что раньше в сопроводительной документации ко всем электроприборам обязательно присутствовала подробная схема, благодаря которой можно было отремонтировать изделие своими руками.

Современная инструкция, как правило, не содержит таких пояснений. Но отчаиваться не стоит, масляный обогреватель не космический корабль и разобраться в нем вполне реально.

Распространенные поломки

Важно: не нужно пугаться, если масляный радиатор щелкает при нагреве или после отключения.
Когда разогревается или остывает техническое масло внутри агрегата, легкое потрескивание является нормой.
Плюс такие звуки может издавать термостат.
В некоторых случаях установка прибора на прочную, ровную поверхность снимает проблему.

Если датчики на управляющей панели электроприбора не подают признаков жизни, то в первую очередь нужно убедиться в исправности розетки. Большая нагрузка влечет за собой подгорание контактов. Следующим номером идет вилка, здесь причина аналогична. Убедившись, что с розеткой и вилкой порядок, нужно проверить механическую целостность самого провода, перетирание, заломы, передавливание;

Если индикаторы светятся, вентилятор, когда он есть, крутится, а тепла нет, нужно проверить работу термореле. Такие вещи зачастую не ремонтируются, цена на него небольшая и в продаже такие реле есть. Отвинтить пару креплений и пересоединить клеммы не составит большого труда;
В случае, когда агрегат нагревается нормально, но не отключается после нагрева, причину нужно искать в термостате. Как и в случае с термореле, термостат не ремонтируется, он сразу меняется на новый. Несмотря на то, что прибор как бы работает, затягивать с заменой термостата не стоит. ТЭНы, работая в режиме постоянной перегрузки, быстро перегорят, а это уже серьезно;
Если провода и автоматика в норме, нужно проверить исправность ТЭНов. «Пробитый» ТЭН можно заменить только в случае, когда предусмотрена возможность демонтажа. В недорогих моделях нагревательные элементы могут быть наглухо запаяны в корпус, здесь уже дешевле купить новый обогреватель;

Ремонт неисправностей

Совет: хотя схема устройства масляного радиатора относительно не сложная, если вы решили исправить агрегат своими руками, не стоит надеяться на память.
Все действия по разборке нужно фиксировать на бумаге или видео, дабы впоследствии вернуть все в исходное состояние.

Ремонт розетки, вилки или шнура предельно прост. Розетка или вилка раскручивается и в случае обнаружения нагара, все подгоревшие части снимаются и зачищаются наждаком. Шнур просто осматривается и «прозванивается» при помощи омметра.

Не стоит забывать о контактной группе внутри самого прибора. Сняв защитный кожух, внутренние контакты также следует осмотреть и сделать профилактику.

Бывает, что в якорь терморегулятора попадает мелкий мусор и также подгорают контакты. В этом случае нужно отсоединить данный узел, удалить причину засора и зачистив место замыкания, дополнительно протереть его спиртом.

При полной замене термостата, желательно сразу отрегулировать настройки. Это можно сделать, установив движение якоря в диапазоне 1,5 – 2,5 мм. Коль уж кожух был снят, нелишним будет сразу прозвонить термореле и предохранитель.

Если после всех усилий выяснилось, что причиной неисправности является «пробитый» ТЭН, то его нужно будет заменить. Сделать это несложно, но действовать нужно аккуратно, дабы не перелить масло. Плюс к тому наши китайские друзья предпочитают экономить на качестве прокладок, что нередко приводит к незначительному подтеканию масла, алгоритм действий при этом будет аналогичный.

Устройство масляного радиатора предусматривает монтаж ТЭНов в нижней торцевой части прибора. Крышка может крепиться несколькими болтами или парой контргаек. Прибор нужно перевернуть крышкой вверх и отвинтив крепления, аккуратно извлечь нагреватели.

Совет: на современном рынке достаточно много разнообразных моделей ТЭНов, визуально похожие модели могут отличаться характеристиками или иметь разное крепление.
Поэтому идеальным вариантом будет взять старый ТЭН и, предъявив его в магазине, попросить подобрать такой же.

Дабы устранить или предотвратить течь масла при замене ТЭНа, следует использовать паронитовые прокладки, как правило, они идут в комплекте с ТЭНом. Заметьте, резиновые прокладки использовать не рекомендуется, они могут разрушаться при контакте с техническим маслом или не выдержат повышенной температуры. Дабы перестраховаться, помимо паронита нужно дополнительно промазать соединение термостойким герметикам.

Как самому собрать масляный обогреватель

Сделать такой агрегат в домашних условиях не представляет большого труда. Причем схема устройства масляного радиатора везде одинакова, различие заключается только в мощности оборудования и размерах корпуса прибора.

В зависимости от размеров и требуемой мощности аппарата в него может устанавливаться от 1 до 4 ТЭНов. Зачастую для бытового обогревателя достаточно одного ТЭНа.

Что же касается самого корпуса, то здесь выбор огромен. Чаще всего для этой цели берутся стандартные чугунные алюминиевые или стальные батареи. Но также можно использовать обычный металлический газовый баллон, трубу подходящего диаметра или вообще наглухо запаянную кастрюлю. Главное чтобы ТЭН не касался корпуса.

Не забудьте про само масло. Как правило, советуют брать любое очищенное техническое масло. Но идеальным вариантом считается электротехническое трансформаторное масло. Этот состав уже приспособлен для работы при высоких температурах.

Цена на него довольно высока и может забрать до половины бюджета, поэтому к выбору объема корпуса нужно подойти взвешено.

Удобнее всего делать обогреватель из стандартной чугунной батареи МС-140, она имеет приемлемую стоимость, плюс на рынке есть готовые ТЭНы и сопутствующая фурнитура, приспособленные под данную модель.

Как уже говорилось, нагреватели монтируются в нижней торцевой части агрегата. Корпус обязательно заземляется, с противоположной стороны конструкции, снизу устанавливается шаровый кран и сливной шланг масляного радиатора. Это особенно актуально для объемных обогревателей с тяжелым корпусом, где слив масла, в случае необходимости затрудняется высокой массой.

Коль уж мы говорим об обогревателе на основе МС-140, то верхнее отверстие батареи, которое находится над ТЭНом, закрывается пробкой. А над сливным краном отверстие закрывается заглушкой со встроенным в нее краном Маевского, чтобы при необходимости можно было сбросить давление.

Важно: вне зависимости от размеров и объема обогревателя, наполняемость его маслом должна находиться в пределах 85%.
Оставшиеся 15% пойдут на компенсацию расширения масла при нагревании, плюс в больших агрегатах желательно установить дополнительный расширительный бачок.

На” видео в этой статье показаны тонкости сборки обогревателя.

Вывод

Как видите неисправности масляного радиатора, как впрочем, и сборка своими руками кустарного электроприбора, не являются заоблачно сложным и невыполнимым делом. Для тех, кому легче визуально воспринимать информацию мы подготовили видео в этой статье.
