Схема кулачкового переключателя КПУ11-10/3186 | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

В данной статье я хотел бы рассказать Вам про схему подключения кулачкового переключателя КПУ11-10/3186 от TDM.

В ассортименте у данного производителя (и не только) имеется множество различных схем переключателей.

Все варианты я приводить в пример не буду, Вы их можете самостоятельно найти в соответствующих каталогах.

Помимо применения переключателей в цепях управления, также имеются различные варианты переключателей для подключения вольтметров и амперметров.

Но в данной статье я остановлюсь именно на переключателе КПУ11-10/3186, т.к. этому предшествовали интересные события из моей практики.

Переключатель КПУ11-10/3186 установлен на дверце одной из наших КТПН 10/0,4 (кВ) и используется в качестве вольтметрового переключателя. Напомню для тех кто забыл, что КТПН — это комплектная трансформаторная подстанция наружного исполнения.

Приведу расшифровку его обозначения:

• КПУ — кулачковый переключатель
• 11 — открытое исполнение со степенью защиты со стороны контактов IP20 (читайте про расшифровку всех кодов степеней защиты IP)
• 10 — номинальный ток контактов (в амперах)
• 3168 — имеет 7 положений

С помощью КПУ11-10/3186 осуществляется переключение режимов измерения фазных и линейных напряжений, причем при использовании лишь одного вольтметра.

Из расшифровки известно, что переключатель имеет 7 положений:

• L1L2 (AB)
• L2L3 (BC)
• L3L1 (CA)
• O — нулевое положение
• L1N (AO)
• L2N (BO)
• L3N (CO)

Так почему же я решил рассказать о схеме его подключения?!

КТПН 10/0,4 (кВ) была вновь вводимой и после подачи напряжения у нас не заработал вольтметр. Вернее, он показывал напряжение лишь в одном положении переключателя (L3N), а на остальных никак не реагировал и показания вольтметра были на нуле.

Кстати, на этой же КТПН я занимался настройкой цифрового температурного реле ТР-100, о чем подробно рассказывал в своей публикации (переходите по указанной ссылочке).

В первую очередь я измерил напряжение на клеммах вводного автомата — на всех трех фазах напряжение находилось в пределах 400 (В). Естественно, что после этого я решил проверить схему подключения вольтметрового переключателя.

Открываю дверцу и вижу, что на переключатель приходит три фазных провода (А-301, В-302, С-303) с нулем (провод синего цвета), а также вижу два отходящих на вольтметр провода (304 и 305). Напряжение на клеммах (301-302-303) тоже присутствовало. И вроде бы все верно!

Тем более на схеме, прикрепленной на дверце, именно так и изображено подключение данного переключателя!

Но не тут то было! На самом деле схема подключения переключателя КПУ11-10/3186 выглядит следующим образом. Для его правильной работы необходимо дополнительно установить 6 перемычек между клеммами: (1-3), (5-7), (2-6), (6-10), (4-8), (8-12).

Причем тех, кто занимался монтажом и сборкой вторичных цепей КТПН, не смутила имеющаяся перемычка, которая, скорее всего шла в комплекте с переключателем. Они явно посчитали ее лишней и просто напросто прикрепили ее на приходящие провода (заказчик самостоятельно найдет ей правильное применение).

В итоге, мне пришлось устранять данную неисправность на месте. Перемычку, которая была прикреплена на проводах, я установил на клеммы (2-6-10), а остальные перемычки, изготовленные из провода ПуГВ сечением 1,5 кв.мм, подключил на клеммы (4-8), (8-12), (1-3) и (5-7).

После этого вольтметровый переключатель заработал с полной своей функциональностью. Браво! Причем это была не единственная ошибка монтажников — также на данной КТПН не работала сигнальная арматура положения вводного автомата, неправильно были разделаны кабели от термодатчиков и не заземлены их экраны, и еще много разной мелочи.

Вот посмотрите видео, где я показываю работу вольтметра до и после устранения неисправности в схеме его подключения:

Дополнение. Как оказалось, перемычки (1-3) и (5-7) уже установлены внутри переключателя и их отдельно устанавливать не нужно. Визуально эти перемычки не видно, только если разобрать переключатель, что категорически не нужно делать, или прозвонить соответствующие выводы. Почему тогда на схеме перемычки (1-3) и (5-7) не обозначили, например, жирными линиями, в отличии от остальных?! Лично для меня не понятна логика такого подключения. Почему бы не подключить и остальные перемычки внутри переключателя?! Две перемычки установили, а остальные самим ставить? В общем имейте ввиду данный нюанс.

P.S. Будьте внимательны при проведении электромонтажных работ и прочих работ по обслуживанию электрооборудования! Никогда не спешите и всегда проверяйте за собой и друг за другом! Поверьте, в этом не ничего зазорного. Всем спасибо за внимание, до новых встреч!

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Кулачковый переключатель ПК-1-42 25А, 3-позиционный [1-0-2], 2-полюсный, (схема 42), переднего крепления, #48×48, стандартная черная ручка, IP20/IP00 pk-1-42-25 EKF

Тарифная цена:

«>(История цены)
1321,70  RUB

/шт

Дата	Цена
23. 05.2021	1321,70 RUB
10.04.2021	1321,70 RUB
12.04.2020	1088,05 RUB
23. 03.2020	1088,05 RUB
11.03.2020	1036,24 RUB
25.02.2020	942,04 RUB
16. 12.2019	942,04 RUB
17.09.2019	914,60 RUB
10.01.2019	914,60 RUB
27. 12.2018	885,81 RUB

Кулачковые выключатели MN — MERZ Switchgear Landingpage English

Преимущества

Технические характеристики

Краткий обзор технических характеристик

от

ACC. МЭК 947-3, EN 60947-3	Блок	из	до
Номинальный рабочий ток I e AC-21A	А	16	125
Номинальное рабочее напряжение U e	В	690	500
Номинальный непрерывный ток I -й (открыто)	А	20	125
Номинальный непрерывный ток I (герметичный)	А	20	125
Номинальное напряжение изоляции U i Группа изоляции C в соотв. VDE 0110	В	690	500
Номинальное импульсное выдерживаемое напряжение U имп (III/3)	кВ	4	6

показать больше технических данных

от

Узнать больше

Загрузите полные спецификации и получите обзор наших высокопроизводительных продуктов.

Скачать (1,5 МБ)

Загрузки

• Технические характеристики MN104
  (126,7 КБ)
• Технические характеристики MN105
  (126,8 КБ)
• Технические характеристики MN111
  (126,7 КБ)
• Технические данные MN151
  (126,8 КБ)
• Технические характеристики MN251
  (126,9 КБ)
• Технические данные MN451
  (128,2 КБ)
• Технические характеристики MN656
  (97,4 КБ)
• Технические характеристики MN756
  (103,4 КБ)

3D View

Кулачковые переключатели MERZ серии MN104 – MN756, от 10 до 125 А, свободно конфигурируются благодаря их модульному принципу.

3D-модель: MN-A_151_4.0200 с ручкой и передней панелью

Нажмите на изображение, чтобы активировать 3D-просмотр. Вы можете перемещать модель, перетаскивая ее мышью.

DESIGN

Design Фронтальный монтаж

Design Фронтальный монтаж

Design Настенный монтаж Закрытый

Design Фронтальный монтаж

Крепление на 2/4 отверстия

С передней панелью без ручки блокировки

Конструкция Передняя установка

Установка по центру 22,5 / 30,5 мм

С передней панелью без ручки блокировки

Конструкция Передняя установка по центру

22,5 / 30,5 мм

без передней панели без ручки блокировки

Конструкция для монтажа на передней панели

Монтаж на 2/4 отверстия

с передней панелью и ручкой блокировки для 1 или 2 навесных замков

Конструкция для монтажа на передней панели

Центральное крепление 22,5 / 30,5 мм

с передней панелью и блокировочной ручкой для 1 или 2 навесных замков

Конструкция с передним креплением

Центральное крепление 16,0 мм

без передней панели без блокирующей ручки

Конструкция с передней панелью Крепление

Крепление на 2/4 отверстия

с блокирующей ручкой для 3 навесных замков

Design Фронтальное крепление

Центральное крепление 22,5 / 30,5 мм

с блокирующей ручкой для 3 навесных замков

Design Base Mounting

Крепление распределительного щита с винтовым и защелкивающимся креплением

С передней панелью без ручки блокировки

Крепление к основанию Design

Соединение крышки

с передней панелью без замка

Крепление к основанию Design

Дверное соединение

7 с 9 без навесного замка

Крепление к основанию

Крепление к распределительному щиту 2 с винтовым креплением

с передней панелью и ручкой блокировки для 1 или 2 навесных замков

Монтажное основание Design

Соединение крышки

с передней панелью и ручкой блокировки для 1 или 2 навесных замков

Монтажное основание Design

Дверное соединение

с передней панелью и ручкой блокировки для 1 или 2 навесных замков Основание

6

Соединение крышки

с блокирующей ручкой для 3 навесных замков

Design Base Mounting

Дверная муфта

с блокирующей ручкой для 3 навесных замков

Design Wall Mounting Series «i»

I1N красный/желтый

с блокирующей ручкой для 3 навесных замков

Серия Design для настенного монтажа «i»

I1N черный/серый

с ручкой для блокировки для 3 навесных замков

Серия Design для настенного монтажа «i»

/серый

с передней панелью без ручки блокировки

Серия Design для настенного монтажа «i»

I1N черный/серый

с передней панелью и ручкой блокировки для 1 или 2 навесных замков

Серия Design для настенного монтажа «i»

I1N красный/желтый

с передней панелью и ручкой блокировки для 1 или 2 навесных замков

Серия Design для настенного монтажа «i»

I1N черный/серый

с передней панелью и управлением ключом

Серия Design для настенного монтажа «i» »

I3N черный/серый

Предохранительный выключатель с замком крышки

с блокирующей ручкой для 3 навесных замков

Design Wall Mounting Series «i»

I10N красный/желтый

с блокирующей ручкой для 3 навесных замков

Серия Design для настенного монтажа «89»

8920/8940 черный/серый

с блокирующей ручкой для 3 навесных замков

Серия Design для настенного монтажа «89»

8960/8980 ручка с замком красная/желтая

9000

Настенный дизайн Серия «AL»

AL 2-5 красный/желтый

Алюминиевый корпус с блокирующей ручкой для 3 навесных замков

Загрузка

• Конструкция с передним креплением
  (169,3 КБ)
• Крепление к базовой конструкции
  (164,3 КБ)
• Дизайн прилагается
  (176,2 КБ)

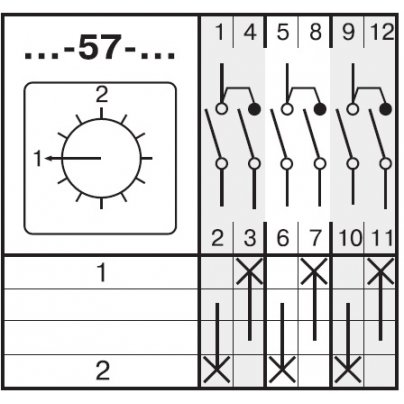

КОНТАКТНЫЕ СХЕМЫ

A | Выключатели

Z | Переключатели

В | Ступенчатые переключатели

В | Групповые переключатели

В | ПЕРЕКЛЮЧАТЕЛИ ВОЛЬТМЕТРА

В | ПЕРЕКЛЮЧАТЕЛИ АМПЕРМЕТРА

В | КОД ВЫКЛЮЧАТЕЛИ

Вт | ПЕРЕКЛЮЧАТЕЛИ РЕВЕРСА

S | ПЕРЕКЛЮЧАТЕЛИ ЗВЕЗДА-ТРЕУГОЛЬНИК

P | МНОГОСКОРОСТНЫЕ ПЕРЕКЛЮЧАТЕЛИ

E | ОДНОФАЗНЫЕ СТАРТЕРНЫЕ ВЫКЛЮЧАТЕЛИ

A _ _ _ /1.

1 полюс, угол переключения 60°

FB 6001

A _ _ _ /2.

2-полюсный, угол переключения 60°

FB 6001

A _ _ _ /3.

3 полюса, угол переключения 60°

FB 6001

A _ _ _ /62.

1 полюс, угол переключения 90°

FB 9229

А _ _ _ /50.

2 полюса, угол переключения 90°

FB 9229

A _ _ _ /6.

3 полюса, угол переключения 90°

FB 9229

A _ _ _ /22.

3 полюса +N, угол переключения 90°

FB 9229

A _ _ _ /143.

А _ _ _ /10.

6-полюсный, угол переключения 90°

FB 9229

A _ _ _ /215.

3 полюса +1НО, угол переключения 90°

FB 9229

А _ _ _ /216.

3 полюса +1НО+1НЗ, угол переключения 90°

FB 9229

A _ _ _ /219.

6 полюсов +1НО+1НЗ, угол переключения 90°

FB 9229

A _ _ _ /394.

9 полюсов +1НО+1НЗ, угол переключения 90°

FB 9229

A _ _ _ /227.

Переключатель с пружинным возвратом в положение 0

1 полюс

FB 4024

A _ _ _ /228.

Переключатель с пружинным возвратом в положение 0

2 полюса

ФБ 4024

А _ _ _ /229.

Переключатель с пружинным возвратом в положение 0

3-полюсный

FB 4024

Z _ _ _/1.

1 полюс, угол переключения 60°

с нулевой позицией

FB 6002

Z _ _ _/2.

2-полюсный, угол переключения 60°

с нулевым положением

FB 6002

Z _ _ _/3.

3 полюса, угол переключения 60°

с нулевым положением

FB 6002

Z _ _ _/12.

4-полюсный, угол переключения 60°

с нулевым положением

FB 6002

Z _ _ _/4.

1 полюс, угол переключения 60°

без нулевого положения

FB 6018

Z _ _ _/5.

2-полюсный, угол переключения 60°

без нулевого положения

FB 6018

Z _ _ _/6.

3 полюса, угол переключения 60°

без нулевого положения

FB 6018

Z _ _ _/23.

4 полюса, угол переключения 60°

без нулевой позиции

FB 6018

Z _ _ _/9.

5-полюсный, угол переключения 60°

с нулевым положением

FB 6002

Z _ _ _/26.

6-полюсный, угол переключения 60°

с нулевым положением

FB 6002

Z _ _ _/27.

7-полюсный, угол переключения 60°

без нулевого положения

FB 6018

Z _ _ _/235.

1 полюс, отдельные контакты

угол переключения 60° с 0-положением

FB 6002

Z _ _ _/237.

3 полюса, отдельные контакты

угол переключения 60° с нулевым положением

FB 6002

Z _ _ _/230.

1 полюс, отдельные контакты

угол переключения 60° без нулевого положения

FB 6018

Z _ _ _/232.

3 полюса, отдельные контакты

угол переключения 60° без нулевого положения

FB 6018

Z _ _ _/147.

Переключатель с нулевым положением

2 полюса, угол переключения 90°

FB 9009

Z _ _ _/185.

Переключатель с нулевым положением

3 полюса+N, угол переключения 90°

(сетевые переключатели)

FB 9009

Z _ _ _/67.

Переключатель с 0-положением

1-полюсный, угол переключения 40°

Дуплексный пружинный возврат в 0-положение

FB 4001

Z _ _ _/48.

Переключатель с нулевым положением

2-полюсный, угол переключения 40°

Двойной пружинный возврат в 0-положение

FB 4001

Z _ _ _/65.

Переключатель с 0-положением

3-полюсный, угол переключения 40°

Дуплексный пружинный возврат в 0-положение

FB 4001

Z _ _ _/212.

Выключатель, угол переключения 40°

пружинный возврат в положение СТОП

1-полюсный

FB 4014

Z _ _ _/241.

Выключатель, угол переключения 40°

пружинный возврат в положение СТОП

1-контактный, отдельные контакты

FB 4014

Z _ _ _/213.

Выключатель с индексным положением 90°/40°

Угол переключения, пружинный возврат в положение 1

1 полюс

FB 1039

Z _ _ _/243.

Выключатель с индексным положением 90°/40°

Угол переключения, пружинный возврат в положение 1

2 полюса

FB 1039

Z _ _ _/242.

Выключатель с индексным положением 90°/40°

Угол переключения, пружинный возврат в положение 1

1 полюс, отдельные контакты

FB 1039

Z _ _ _/214.

Выключатель с индексным положением 60°/30°

Угол переключения, пружинный возврат в положение 1 или 2

1 полюс, 60°/30°

FB 1001

Z _ _ _/244.

Выключатель с индексным положением 60°/30°

Угол переключения, пружинный возврат в положение 1 или 2

1 полюс, отдельные контакты 60°/30°

FB 1001

В _ _ _/10.

Ступенчатый переключатель с нулевым положением

Угол переключения 60°, 2 ступени

1 полюс

FB 6013

В _ _ _/1224.

Ступенчатый переключатель с нулевым положением

1 полюс, угол переключения 45°, 3 ступени

FB 4004

V _ _ _/1221.

Ступенчатый переключатель без нулевой позиции

1-полюсный, угол переключения 60°, 4 ступени

FB 6028

В _ _ _/1222.

Ступенчатый переключатель без нулевого положения

1-полюсный, угол переключения 60°, 5 ступеней

FB 6014

В _ _ _/64.

Ступенчатый переключатель с нулевым положением

1 полюс, угол переключения 45°, 7 ступеней

FB 4015

В _ _ _/60.

Ступенчатый переключатель с нулевым положением

1 полюс, угол переключения 45°, 6 ступеней

FB 4007

V _ _ _/1202.

Ступенчатый переключатель с нулевой позицией

5-полюсный, угол переключения 45°, 3 ступени

ФБ 4004

В _ _ _/1225.

Ступенчатый переключатель с нулевым положением

1 полюс, угол переключения 45°, 5 ступеней

FB 4088

В _ _ _ /46.

Групповой переключатель Угол переключения 60°, 2 группы

1 полюс

FB 6013

В _ _ _ /1204.

Групповой переключатель Угол переключения 60°, 2 группы

2-полюсный

FB 6013

В _ _ _ /174.

Групповой переключатель Угол переключения 60°, 2 группы

3-полюсный

FB 6013

В _ _ _ /38.

Групповой переключатель Угол переключения 45°, 3 группы

1 полюс

FB 4004

В _ _ _ /1205.

Групповой переключатель Угол переключения 45°, 3 группы

2 полюса

FB 4004

В _ _ _ /30.

Групповой переключатель Угол переключения 45°, 3 группы

3-полюсный

FB 4004

В _ _ _ /1206.

Групповой переключатель Угол переключения 45°, 2 группы последовательно

1 полюс

FB 4004

В _ _ _ /1207.

Групповой переключатель Угол переключения 45°, 2 группы последовательно

2 полюса

FB 4004

В _ _ _ /1208.

Групповой переключатель Угол переключения 45°, 2 группы последовательно

3 полюса

FB 4004

В _ _ _ /2.

Переключатель вольтметра с нулевым положением

Угол переключения 30°

3 фазы на N

FB 3006

В _ _ _ /3.

Переключатель вольтметра с 0-положением

Угол переключения 30°

3 линейных напряжения

FB 3006

В _ _ _ /49.

Переключатель вольтметра с нулевым положением

Угол переключения 30°

3 линейных напряжения и 3 фазы для N

FB 3004

В _ _ _ /188.

Переключатель вольтметра с нулевым положением

Угол переключения 30°

3 линейных напряжения для 2 сетей

FB 3002

В _ _ _ /1144.

Переключатель вольтметра с 0-положением

Угол переключения 30°

3 линейных напряжения

FB 3016

В _ _ _ /1146.

Переключатель вольтметра с нулевым положением

Угол переключения 30°

3 напряжения, 3 тока

FB 9001

В _ _ _ /1210.

Переключатель вольтметра без нулевого положения

Угол переключения 30°

3 линейных напряжения, 3 фазы на N

FB 3103

В _ _ _ /1212.

Угол переключения 90°

1 полюс, 3 цепи трансформатора без нулевого положения

FB 9042

В _ _ _ /147.

Угол переключения 90°

1 полюс, 3 цепи трансформатора

FB 9003

В _ _ _ /1145.

Угол переключения 90°

2 полюса, 3 цепи трансформатора

FB 9003

В _ _ _ /1146.

Переключатель вольтметр-амперметр

Угол переключения 90°

3 Spannungen, 3 Ströme

FB 9001

В _ _ _ /1403.

Кодовый переключатель Угол переключения 30°

Двоичный код

0-7

FB 3021

V _ _ _ /1404.

Кодовый переключатель Угол переключения 30°

Двоичный код

Дополнение 0-7

FB 3021

V _ _ _ /1405.

Кодовый переключатель Угол переключения 30°

Двоичный код

0-7 + дополнение

FB 3021

V _ _ _ /1406.

Кодовый переключатель Угол переключения 30°

Двоичный код

0-11

FB 3009

V _ _ _ /1407.

Кодовый переключатель Угол переключения 30°

Двоичный код

Дополнение 0-11

FB 3009

V _ _ _ /1408.

Кодовый переключатель Угол переключения 30°

Двоичный код

0-11 + дополнение

FB 3009

V _ _ _ /1409.

Кодовый переключатель Угол переключения 30°

BCD-код

0-9

FB 3088

В _ _ _ /1410.

Кодовый переключатель Угол переключения 30°

BCD-код

Дополнение 0-9

FB 3088

V _ _ _ /1411.

Кодовый переключатель Угол переключения 30°

Код BCD

0-9 + дополнение

FB 3088

W _ _ _ /2.

Реверсивный переключатель, угол переключения 60°

2-полюсный, с нулевым положением

FB 6002

W _ _ _ /3.

Реверсивный переключатель, угол переключения 60°

3-полюсный, с 0-положением

FB 6002

Вт _ _ _ /5.

Реверсивный переключатель, угол переключения 60°

3-полюсный, односторонний пружинный возврат в 0-положение 60°/30°

FB 1024

W _ _ _ /7.

Реверсивный переключатель, угол переключения 30°

3-полюсный, дуплексный пружинный возврат в 0-положение 30°

FB 3030

W _ _ _ /12.

Реверсивный переключатель, угол переключения 60°

3-полюсный, без положения 0

FB 6018

S _ _ _ /1.

Переключатель звезда-треугольник

Угол переключения 60°

стандарт

FB 6003

S _ _ _ /2.

Переключатель звезда-треугольник

Угол переключения 60°

с I-контактом для управления контактором без сетевых контактов

FB 6003

S _ _ _ /3.

Переключатель звезда-треугольник

Угол переключения 45°

2 направления вращения

FB 4002

S _ _ _ /5.

Переключатель звезда-треугольник

Угол переключения 60°

для двигателей с индивидуальной компенсацией

FB 6003

S _ _ _ /16.

Переключатель звезда-треугольник

Угол переключения 45/90°

2 направления вращения с I-контактом

FB 1032

S _ _ _ /26.

Переключатель звезда-треугольник

Угол переключения 60°

с I-контактом для контакторного управления

FB 6003

P _ _ _ /1.

Многоскоростной переключатель, угол переключения 60°

2 переключателя скорости, обмотка с ответвлениями

FB 6012

P _ _ _ /2.

Многоскоростной переключатель, угол переключения 60°

2 переключателя скорости, обмотка с ответвлениями и I-контактом для контакторного управления

FB 6012

P _ _ _ /3.

Многоскоростной переключатель, угол переключения 45°

2 переключателя скорости, обмотка с ответвлениями, 2 направления вращения

FB 4003

P _ _ _ /7.

Многоскоростной переключатель, угол переключения 60°

2 переключателя скорости, 2 отдельные обмотки

FB 6012

P _ _ _ /6.

Многоскоростной переключатель, угол переключения 45°

2 переключателя скорости, обмотка с ответвлениями, с начальным положением

FB 4089

P _ _ _ /24.

Многоскоростной переключатель, угол переключения 60°

2 переключателя скорости, 2 отдельные обмотки, 2 направления вращения

FB 6108

Скачать

• Схемы контактов on_off
  (793,7 КБ)
• Изменение схемы контактов
  (836,7 КБ)
• Схема контактов, шаг
  (780,0 КБ)
• Группа контактных схем
  (1,0 МБ)
• Схемы контактов вольтметра
  (692,2 КБ)
• Схемы контактов амперметра
  (729,3 КБ)
• Схемы контактов код
  (662,3 КБ)
• Схемы контактов реверса
  (635,5 КБ)
• Схемы контактов звезда-треугольник
  (716,4 КБ)
• Схемы контактов многоскоростного
  (793,0 КБ)
• Схемы контактов однофазные
  (658,0 КБ)

ПРИМЕРЫ ПРИМЕНЕНИЯ

Принадлежности

Удлинительные клеммы

Плоские клеммы

Сильноточные разъемы

Защитные крышки

Позолоченные контакты

Монтаж на защелках 9-на 40008 Pressure balance element

Back Panel Gasket I1-I3

EMC shielding solution

Undervoltage release UVR

PE-terminal — N-terminal

Switch couplings

Handles P / Sphercial handles K

Запирающие ручки с большим вырезом

Ключевое управление

Стальная ось / удлинители

Дополнительные передние панели желтые

Дополнительные передние панели

Дополнительные передние панели

Скачать

• Аксессуары Кулачковые переключатели
  МН 104-756 (461,3 КБ)
• Электромагнитная среда EMC (2,8 МБ)

Кулачковый переключатель

: функции, типы, преимущества, схемы

Знаете ли вы, что такое кулачковый переключатель? Это известное устройство на энергетическом рынке с 1900с. С тех пор, как оно было впервые изобретено, большинство профессионалов-электриков использовали это устройство в своих электрических проектах. Если вы не знакомы с этим уникальным устройством, продолжайте читать, чтобы понять основные типы, области применения, преимущества и недостатки кулачкового переключателя.

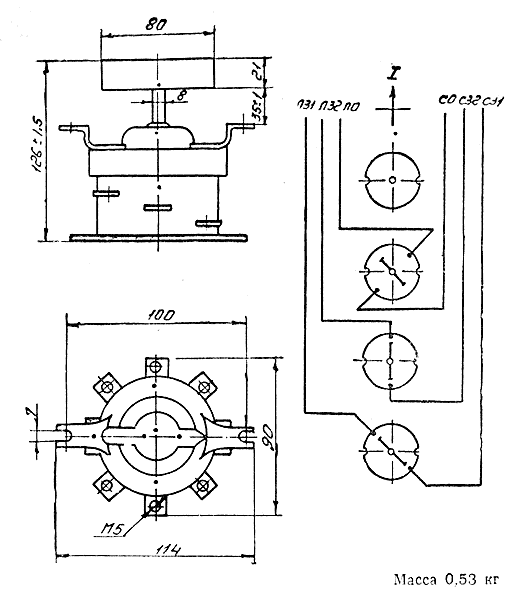

Что такое кулачковый переключатель?

Кулачковый переключатель используется для последовательного выполнения операций замыкания и размыкания путем поворота переключателя в разные положения. Кулачок, который замыкает и размыкает контакты, имеет вращательное движение в несколько положений, таким образом, можно управлять несколькими функциями цепи.

Кулачковый переключатель обеспечивает передачу электрической энергии из одной точки в другую путем поворота на различные углы с помощью рукоятки и вала. Его контакты меняют положение при повороте рукоятки.

Типы кулачковых переключателей

Кулачковые переключатели бывают различных типов. Некоторые из них перечислены ниже:

Разъединители

Разъединители — это переключатели ВКЛ-ВЫКЛ, которые используются для отключения питания в определенной рабочей зоне.

Применение: Включение/выключение двигателя главных/управляющих и контрольно-измерительных цепей и других специальных цепей.

Переключатели

Переключатели используются для управления двумя разными цепями с разным количеством входов и выходов.

Области применения: питание для переключения генератора, автоматическое/ручное переключение, резервное/дистанционное переключение и другие схемы специального применения. В основном используется в распределительных щитах, ИБП и т. д.

Многоступенчатые переключатели

Многоступенчатые переключатели соединяют разные цепи с общим источником питания или наоборот.

Применение: В качестве переключателя ответвлений для трансформатора/стабилизатора и других цепей специального назначения.

Переключатели вольтметра

Переключатели вольтметра измеряют напряжения между фазами, фазой и нейтралью.

Амперметрические переключатели

Амперметрические переключатели измеряют токи в различных цепях с помощью трансформатора тока, одного аналогового амперметра и переключателя.

Переключатели управления двигателем

Переключатели управления двигателем обычно используются для режимов «вперед-назад», «звезда-треугольник» и «двухскоростной вперед-назад».

Они также предназначены для работы с контактором, имеющим встроенную функцию отключения в случае сбоя питания и перегрузки.

Групповые выключатели

Групповые выключатели увеличивают пропускную способность цепей путем объединения в последовательные или параллельные операции для различных мощностей цепей. Сериализация увеличивает мощность источника питания батареи и параллельную мощность резистора.

Применение: В железнодорожных вагонах для управления генератором и аккумуляторной батареей. Также в телекоммуникационных панелях и цепях специального назначения.

Переключатели управления

Переключатели управления используются для включения контакторов для управления работой двигателя. Большинство выключателей относятся к типу «пружинного возврата» для блокировки цепи с замыкающим контактом и облегчения срабатывания расцепляющим устройством.

Области применения: Переключатели управления предлагают уникальную альтернативу нескольким «кнопочным станциям», когда один переключатель управляет вместо множества кнопок. Для подходящей комбинации предлагается переключатель управления со многими положениями.

Преимущества кулачкового переключателя

Кулачковый переключатель имеет некоторые преимущества. Некоторые из них перечислены ниже:

• Он очень прост в использовании.
• Он работает как переключатель и передает энергию из одной точки в другую.
• Недорогой и компактный.
• Не требует обслуживания.
• Может использоваться в приложениях переменного и постоянного тока.
• Имеет высокую степень защиты IP.
• Может быть установлен на дверце панели или внутри корпуса.
• Имеет множество вариантов контактов.
• Может работать при низких и высоких температурах без ухудшения характеристик.
• Короткое время установки.
• Обладает длительным электрическим и механическим сроком службы.

Недостатки кулачкового переключателя

Кулачковый переключатель имеет некоторые недостатки. Некоторые из них перечислены ниже:

• Не имеет функции защиты от тепловых и магнитных токов.
• Дистанционное управление невозможно.
• Для переключения необходимо приложить физическую силу вращения.
• Не может коммутировать очень большие токи.
