Что такое трехходовой кран?

Трехходовой шаровой кран — самый известный многоходовой шаровидный кран. Кран имеет 3 порта (отверстия), которые подключены к трубопроводу, либо трубке для прохождения потока газа, жидкости. Данные отверстия могут позиционироваться как одно входное и два выходных, и наоборот, два входных и одно выходное. Все зависит от того, в каком направлении проходит поток.

Ранее мы писали, что такое трехходовой шаровой кран, здесь же подробнее остановимся на принципах установки

Достоинства при использовании 3х ходового крана

  • Данное устройство позволяет перекрыть поток одной среды, открывая выход для потока второй среды. При том, что 2 поток течет в том же самом направлении.
  • Опция разделения потока на два разных направления.
  • Возможность смешать две среды.

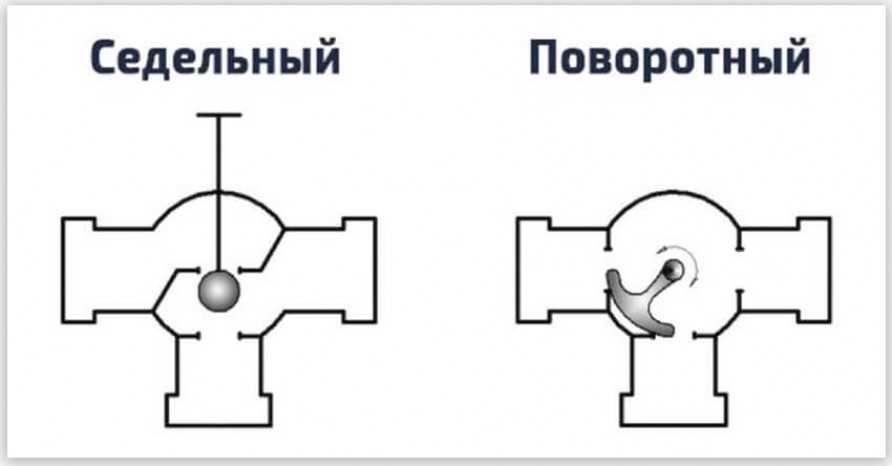

Классификация трехходового клапана

Трехходовые краны делятся на два типа — L- конфигурация, где есть отверстие посередине, помимо двух отверстий на концах. Т-конфигурация имеет кран, поворачивающийся на 180 градусов.

Работают клапана одинаково, но все-таки есть различия в конфигурации.

У клапана с L–профилем параллельно открываются два клапана. Благодаря этому клапан имеет два закрытых положения с тремя вариантами расхода.

Клапан с Т–профилем внутри совмещает поток из двух входных отверстий. Затем поток выходит в другой патрубок. То есть три клапана могут быть открыты единовременно.

Рабочий механизм трехходового шарового крана

Рассмотрим каждый из механизмов в соответствии с типом трехходового шарового крана.Переключающий клапан ( L-тип) — с помощью поворота ручки или электропривода на 90 градусов меняет поток от одного отверстия к другому. Предположим, что в первой позиции нижний порт и левый порт открыты. Четверть оборота против часовой стрелки заставляет клапан отклонять поток среды к правому отверстию.

Еще одна четверть оборота в противоположном направлении, что в сумме делает полный поворот на 180 градусов, блокирует поток. Поворот на 270 все равно блокирует поток газа (жидкости). Однако совершение полного оборота на 360 позволяет клапану вернуться в исходное положение.

Смесительный клапан (Т-образный тип) — может также действовать как дивертер, поэтому он может работать так же, как и L-образный. Всего лишь нужно повернуть ручку на четверть оборота. Т-образный профиль не обеспечивает герметичное перекрытие, но ограничивает поток двумя портами или позволяет проход ко всем трем портам.

В качестве смесителя шаровой кран с Т-образным типом может разделять среду для выхода из 2 противоположных направлений. Механизм позволяет данной схеме разделять поток или даже допускать прямую схему потока.

Для шарового крана, который расположен вертикально общий порт всегда открыт. Единственно как можно отклонить поток — это повернуть его на четверть оборота. Поворот на 180 не изменит поток рабочей среды.

При повороте фиксирующих ручек клапан перемещается; однако эти блокировки находятся с интервалами до 360 градусов для 3-ходового клапана. Это нужно для компенсации количества портов. Кроме того в нижней части клапана расположен порт. Он действует как общая точка входа.

Установка и монтаж трехходового клапана

Какие же основные правила необходимо соблюдать?

  • Манометры устанавливаем до и после клапана;
  • обязательно устанавливаем сетчатый фильтр непосредственно перед трехходовым клапаном
  • корпус не должен чувствовать нагрузки от кручения, растяжения, изгиба или сжатия;
  • на месте установки направление потока среды совпадает с направлением стрелки на корпусе;
  • дросселируем избыточный напор для обеспечения наилучшего регулирования;
  • установку трёхходового клапана следует выполнять на горизонтальном или вертикальном трубопроводе, таким образом, чтобы клапан не находился над электроприводом, если иное не оговорено инструкцией по монтажу.

Клапан трехходовой с электроприводом

Схема установки трехходового клапана

Схемы с трёхходовыми клапанами применяют в узлах управления:

  • подключенных к безнапорному коллектору;
  • с низким перепадом давлений на вводе от источника тепла;
  • температурным режимом источника тепла идентичным температурному режиму потребителя;
  • с необходимостью поддержания постоянной циркуляции в одном из контуров;
  • с необходимостью качественного регулирования за счёт смешения двух потоков теплоносителя;
  • с необходимостью количественного регулирования за счет разделения потока теплоносителя.

Трехходовой шаровой клапан прекрасно выполняет функцию регулирования у потребителя. При этом расход теплоносителя у потребителя постоянный, а расход через источник может быть полностью перекрыт. Применяется в котельных для управления системой отопления присоединённой к безнапорному коллектору или гидравлическому разделителю.

В случае прямого присоединения трёхходового клапана к источнику тепла на байпасном трубопроводе, устанавливаем балансировочный клапан с гидравлическим сопротивлением, равным сопротивлению источника тепла. Это делается для того, чтобы весь теплоноситель не проходил через котел и не нагревался. Также следует иметь ввиду, что данная схема не исключает полного прекращения циркуляции теплоносителя через источник тепла, при подключении без гидравлического разделителя и собственного циркуляционного насоса в контуре источника.

Шаровые краны — одно из самых многофункциональных устройств на промышленном рынке.

Если у Вас остались вопросы, мы будем рады Вам помочь. С нами можно связаться любым удобным способом:

По почте: [email protected]

По телефону: +7 (343) 288-35-54 или WhatsApp

Подписывайтесь на наш Телеграм канал, там всегда много полезного и интересного.

Трехходовой кран — устройство и назначение, способы монтажа

И снова здравствуйте!

Простая конструкция и надежный шаровый механизм управления сделали трехходовой кран популярным запорно-регулирующим элементом для систем инженерных коммуникационных трубопроводов в самых разных областях. Сегодня я предлагаю разобраться, где же это устройство применяется, как работает, сколько стоит и каким образом устанавливается.

Что это такое и для чего он нужен

Трехпроходной кран – это «тройник» с запорным механизмом. Его задача:

  1. Смешивать потоки разных транспортируемых по трубопроводу сред – теплоносителя в отопительном контуре, воды в системе ГВС, газов или других веществ в промышленных магистралях и пр. Упрощая, такие трехходовые краны можно сравнить с типичными кухонными смесителями, с той лишь разницей, что смешанную среду они выводят не в привычную для всех раковину, а в одну из магистральных веток.
  2. Разделять поток транспортируемой среды и разводить его по разным контурам.

Отсюда и принципиальное деление трехходовых кранов на смесительные и разделительные.

Назначение и область применения трехходовых кранов

Основная задача трехходового крана – смешивание или разделение магистральных потоков. Но где эти функции могут понадобиться и, главное, зачем?

  1. Термостатический смеситель – важная часть современной и, что принципиально важно, энергоэффективной системы отопления. Его установка на подающем контуре и одновременное подключение к «обратке» позволяет регулировать степени нагрева теплоносителя. Это не дает батареям перегреваться, обеспечивая комфортную температуру в помещении. То есть «тройник» – это своеобразныйрегулятор тепловой мощности.
  2. Трехпроходные краны незаменимы в системах отопления «теплый пол», где температура нагрева теплоносителя строго регламентирована. Кроме того, они применяется в сложных отопительных контурах, где их установка позволяет стабилизировать температуру нагрева во всех радиаторах сети.
  3. Также «тройники» устанавливаются в системах ГВС, оборудованных бойлером.
  4. Трехходовые краны – обязательный элемент безопасности газопроводов и фонтанных систем, оборудованных манометром, перед которым, собственно, и устанавливаются.

Трехходовые смесители широко используются в промышленной сфере и аграрном секторе. Ими укомплектовывается разнообразное оборудование от привычных для нас стиральных машин и автомобилей до сложных инженерных комплексов в кораблях и паровозах.

Применяются трехходовые краники и в медицине. Ими укомплектовываются инфузионные магистрали – необходимая часть сложного медицинского оборудования.

Технические и эксплуатационные характеристики трехходовых кранов

Ключевые технические параметры трехходовых кранов:

  1. Типоразмер, а точнее, диаметр условного прохода патрубков.
  2. Пропускная способность, напрямую связанная с размером сечения патрубков.
  3. Рабочее давление.
  4. Максимально допустимый температурный режим.
  5. Класс герметичности.
  6. Срок службы, определяющий расчетное количество оборотов (циклов).
  7. Тип магистрального соединения – резьбовой, фланцевый, штуцерно-торцовой, муфтовый, цапковый или сварной.

Все эти характеристики для запорной арматуры жестко регламентированы стандартами ГОСТов. Разница между ними зависит от модели изделия и материалов, из которых оно изготавливается.

Сколько положений имеет трехпроходной кран

Количество рабочих положений трехходовых кранов определяется формой канала в затворе и предназначением. Схема представлена ниже на фото:

  • Трехходовые Т-образные смесители имеют 4 рабочих положения.
  • Трехходовые L-образные краны с углом поворота на 90 или 180° имеют всего 2 рабочих положения.
  • «Тройники», работающие в тандеме с манометром, вне зависимости от формы канала в затворе работают 4-х положениях. Пятое считается нейтральным (нерабочим) режимом.

На заметку! Трехходовые краны не предназначены для полного перекрытия потока во всех направлениях. Они лишь перенаправляют транспортируемую среду с одной ветки на другую или смешивают их, временно перекрывая один из патрубков.

Из каких материалов изготавливают трехходовые краны

Прочность запорной арматуры, ее эксплуатационные возможности определяет материал, из которого она изготовлена.

Для корпуса, штока и запорного элемента трехходовых кранов чаще всего исполдьзуется:

  1. Сантехническая латунь. Отличные характеристики и относительно небольшой вес таких моделей объясняют, почему они чаще всего встречаются в бытовых системах отопления и водоснабжения. Для дополнительной защиты детали могут покрываться никелевым или хромовым составом.
  2. Бронза. Бронзовые изделия также отличаются превосходным качеством, но из-за стоимости менее востребованы.
  3. Углеродистая сталь. По сути это более дешевый аналог латуни. Однако к выбору запорной арматуры из углеродистой стали стоит подходить ответственно, т.к. низкокачественные сплавы существенно сокращают срок эксплуатации запорного механизма.
  4. Чугун. Такие «тройники» используются разве что в инженерных системах коммунальных хозяйств и на промышленных магистралях. Обладая хорошими антикоррозийными свойствами, чугунные изделия крайне быстро изнашиваются, а их большой вес существенно снижает спрос.

В агропромышленном комплексе и в медицине часто используются трехходовые краны, изготовленные из полимеров.

Запорный элемент некоторых моделей может быть выполнен из керамики. Она надежна, отличается износоустойчивостью. Однако керамика крайне восприимчива к составу транспортируемой среды. Если носитель недостаточно чист, такой механизм очень быстро выходит из строя. Поэтому трехходовые краны с керамическим картриджем чаще всего устанавливаются в системах водоснабжения или отопительных контурах, работающих на очищенном антифризе.

Уплотняющие детали «тройника» (прокладки, сальник, седельные кольца) могут изготавливаться из тефлона. Его использование повышает рабочий температурный режим трехходового смесителя до 150 °C. Также кольца могут покрываться фторопластом.

Устройство и принцип работы трехходового крана

Конструкция трехходового смесителя включает такие элементы:

  1. Герметичный корпус с тремя Т-образно расположенными патрубками.
  2. Затвор с внутренними Т- или L-образными каналами. Чаще всего затворный механизм имеет форму шара, реже конуса или цилиндра.
  3. Сальник.
  4. Шток, передающий движение на затворный механизм.
  5. Блок управления – ручка (бабочка или рычаг) или привод.

Принцип работы трехходового крана построен на вращении затвора внутри корпуса. Высверленный в затворе L- или Т-образный ход служит для пропуска потоков. Поворачиваясь, затвор либо открывает все отверстия патрубков, либо перекрывает одно из них.

Рассмотрим принцип его работы на примере отопительного контура. Трехпроходной кран устанавливается в контур таким образом, чтобы один его патрубок был подключен к трубопроводу, идущему от котла.

Патрубок, расположенный посередине, через байпасное соединение подключается к «обратке», где теплоноситель имеет уже меньшую температуру. Третий патрубок соединяется с трубопроводом, идущим к радиаторам.

На заметку! Схема монтажа указывается производителем в виде маркировки на самом «тройнике».

Положение затвора задается поворотом рукоятки:

  1. В первой позиции смешиваются транспортируемые потоки, одновременно поступающие с подаваемого от теплогенератора контура и с «обратки».
  2. Во втором положении в отопительный контур подается только горячий теплоноситель от котла.
  3. В третьей позиции перекрывается поток горячего теплоносителя, в систему подается только остывшая вода с обратного контура.

Плюсы и минусы трехходовых кранов

ДостоинстваНедостатки
Компактность и эргономикаОграниченный функционал
Удобное управление. Мягкое плавное движение затвора при переключении режимов
Возможность использования в загрязненной среде. Исключение – трехходовые смесители с керамическим затворомНе предназначены для регулировки интенсивности потока и установки затвора в промежуточные положения
При установке в отопительном контуре выполняют функцию термостатического прибора, что позволяет оптимизировать энергоэффективность системы
Высокая герметичность затвора
Низкий уровень гидравлического сопротивленияБыстрый износ и частое заклинивание при работе в режиме регулировки
Конструкция «тройника» не допускает скапливания и застоя транспортируемой среды
Простая понятная конструкция и принцип работы
Легкость монтажаОграниченный температурный режим: максимум 200 °C
Удобство эксплуатации. Пониженные требования к регулярности проверок на предмет работоспособности
Длительный срок эксплуатации

 Отличие трехходового крана от задвижки, вентиля и клапана

Кран, задвижка, вентиль и термоклапан относятся к классу запорно-регулирующей арматуры. Однако форма затворного механизма и принцип работы у них разные. Для большей наглядности сравнительные характеристики приборов я свела в таблицу:

КранВентильЗадвижкаКлапан
Функция затвора++++
Функция регулировкиНе рекомендована+++
Форма затвораШар, пробкаКлинДиск, клинБукса
Принцип движения затворного механизмаВокруг собственной осиПараллельно потокуПерпендикулярно потокуПараллельно потоку
Рукоятка управленияРычагМаховикМаховикРычаг, маховик
Возможность установки электропривода++++
Возможность установки термостатаТолько внешний (для моделей с автоматическим управлением)++
Компактность++

Из данных таблицы видно, что кран менее функционален. Однако именно поэтому он более надежен и служит гораздо дольше своих собратьев.

Виды трехходовых кранов

Особенности конструкции предполагают деление трехходовых смесителей на несколько видов:

ПараметрыВиды трехходовых кранов
Тип затворного механизмаШаровые, пробковые (цилиндрические, конусные)
Диаметр проходного отверстия в затвореПолнопроходные, редуцированные (диаметр канала в затворном механизме несколько сужен)
Форма канала в затворном механизмеТ-образные, L-образные
Способ управленияРучные (рычаг, бабочка), с электроприводом, с пневмоприводом
Способ соединенияРезьбовые (муфтовые, штуцерные, цапковые), сварные, фланцевые

Использование привода в комплекте с выносным термодатчиком, контроллером или ручным переключателем позволяет автоматизировать процесс управления. Модели с пневматическим приводом безопаснее электрических сервоприводных аналогов.

Срок службы трехходового крана

Период безаварийной работы прибора определяют:

  • Особенности конструкции.
  • Материал, из которого он изготовлен.
  • Соответствие его технических характеристик реальным условиям эксплуатации.

На стальные «тройники» производители дают гарантию в 5-7 лет, но при умеренной интенсивности они вполне могут прослужить и 50 лет. Срок службы пластиковых моделей, как правило, не превышает 2 лет.

Как выбирать трехходовый кран

Перед покупкой трехходового смесителя нужно решить такие вопросы:

  1. Сфера использования.
  2. Максимальная температура нагрева транспортируемой среды.
  3. Диаметр трубы, к которой будет подсоединяться «тройник». При отсутствии подходящего размера сначала устанавливается переходник.
  4. Рабочее давление системы.
  5. Способ управления. Для «теплого пола» лучше брать модели с приводом.

Основные технические характеристики трехпроходного крана можно увидеть на корпусе.

Популярные производители трехходовых кранов

Современный ассортимент запорной арматуры способен ввести в смятение рядового обывателя. Но не все соответствуют стандартам качества. Среди тех, кто уже давно зарекомендовал себя на рынке инженерной сантехники, я бы выделила:

  • Немецкий бренд Danfoss.
  • Шведского производителя ESBE.
  • Австрийскую компанию HERZ.
  • Русско-итальянский бренд Valtec.

Примерные цены на трехходовые краны

Стоимость запорно-регулирующей арматуры зависит от:

  • Габаритов.
  • Материала, из которого она изготовлена.
  • Технических параметров.

Устройства с ручным управлением стоят в 2-3 раза дешевле электро- и пневмоприводных.

Правила монтажа трехходового крана

  1. К месту монтажа необходимо обеспечить свободный доступ.
  2. «Тройник» устанавливается рычагом вверх или вбок (наружу). Рычаг управления должен свободно двигаться в нужном направлении.
  3. Маркировка в виде стрелочек на корпусе прибора подскажет, как правильно его подключить к системе. Стрелки обозначают, в каком направлении будет двигаться поток.
  4. При низком качестве теплоносителя перед трехходовым смесителем желательно установить фильтр.
  5. В отопительном контуре «тройник» устанавливается перед циркуляционным насосом.
  6. Резьбовое соединение обязательно уплотняется льняным волокном и обрабатывается герметиком.
  7. При соединении под сварку необходимо избегать образования окалины внутри магистрали.

Схема подключения трехходового крана к отопительному контуру

Схема подключения трехпроходного крана к системе водоснабжения с водонагревателем

Правила эксплуатации трехходового крана

Установленный в систему «тройник» требует периодического осмотра на предмет износа и протечек. При обнаружении протечки можно попробовать подтянуть резьбовое соединение. Если протечку устранить не получилось, смеситель придется разбирать. Очень часто изнашиваются именно уплотнительные кольца. Их замена и очистка элементов от окалины продлевает срок службы прибора.

Чтобы сократить степень износа устройства, его нужно периодически смазывать специальным сантехническим средством.

Частые ошибки и проблемы при установке трехпроходного крана

Ошибки, допущенные при установке «тройника», не только сокращают срок его службы, но и негативно отражаются на работе всей магистрали:

  1. Неправильное подключение патрубков увеличивает гидравлическое сопротивление.
  2. Использование моделей с уплотнителями из фторопласта в системах с рабочей температурой свыше 150 °C потребует замены трехходового смесителя уже через 2-3 месяца.
  3. Монтаж в труднодоступном месте усложнит процедуру профилактического обслуживания.

Советы специалистов

  1. При монтаже латунный корпус легко повредить. Чтобы этого не допустить, под гаечный ключ лучше подложить плотную тканевую прокладку.
  2. Для установки трехходового клапана на пластиковые трубы нужны специальные переходники.
  3. Вместо «тройника» можно использовать 2 обычных двухходовых крана. Работать они должны по реверсивной схеме: когда открывается один, другой закрывается.

Заключение

Самое большое достоинство трехходового клапана – несложный самостоятельный монтаж. Настроив его на оптимальный режим работы, вы получите эффективную систему отопления и водоснабжения.

Удачи вам во всех начинаниях! Подписывайтесь и делитесь полезной информацией со своими друзьями и знакомыми в соцсетях. Жду ваших комментариев, до новых встреч!

Как работают смесители — схемы и разборка

Советы экспертов по разборке смесителей для ванных комнат с иллюстрированными схемами работы компрессионных, керамических дисковых, шаровых и картриджных смесителей.

Вам нужно разобрать смеситель для ванной, чтобы отремонтировать его? Если вы это сделаете, это руководство должно помочь.

Полное пошаговое руководство по ремонту крана см. в разделе «Как устранить течь крана».

Вот как разобрать смеситель:

Сначала перекройте краны подачи воды под раковиной.

+

Найдите ближайших к вам предварительно проверенных сантехников

Получите бесплатные ставки прямо сейчас!



Перекрыть воду в кране, повернув вентиль под раковиной по часовой стрелке. LightWaveMedia / Shutterstock.com

Поместите полотенце в раковину, чтобы не поцарапать ее и не упустить упавшие детали.

Затем снимите ручку. Для этого используйте небольшую плоскую отвертку, чтобы приподнять декоративную заглушку, кнопку или заглушку в верхней части ручки, которая используется для скрытия винта. Метод удаления этого может быть немного загадкой, в зависимости от производителя крана. Если вы не можете найти крошечный скрытый винт или застежку, скорее всего, вы просто подденете его.

Затем отвинтите винт, удерживающий ручку, и потяните или подденьте ручку.

Разложите детали в порядке их снятия, чтобы не возникло проблем при повторной сборке смесителя. И обязательно запишите название производителя на кране (если сможете его найти) и возьмите с собой старые детали, когда пойдете покупать замену. Если у вас есть название производителя, вы также можете найти в Интернете инструкции производителя для этой конкретной модели.

Чтобы разобрать смеситель, начните с перемещения накладок, а затем следуйте приведенным ниже схемам. Упс… положите полотенце в раковину, чтобы не потерять мелкие детали в канализации! Эрнест Р. Прим / Shutterstock.com

Смеситель компрессионного типа

Среди различных используемых технологий кранов компрессионные смесители существуют дольше всего. Они также являются наименее дорогим типом.

Компрессионные смесители имеют две отдельные ручки. Когда ручка поворачивается, она поднимает или опускает шайбу или уплотнение, которое закрывает седло клапана у основания штока, чтобы ограничить поток воды через корпус крана, когда вы поворачиваете ручку.

Использование шайбы для уплотнения на самом деле довольно старомодно по сравнению с современными смесителями, но это тип, который вы часто найдете в старых домах.

Основная проблема с компрессионным краном заключается в том, что резиновая шайба или уплотнение со временем изнашиваются. Когда это происходит, кран капает или течет.

Некоторые новые типы компрессионных кранов опускают и поднимают шайбу, не притирая ее к седлу клапана. Например, экономичные смесители NuSeal от American Standard опускают и поднимают резиновую шайбу вертикально, не вращая ее. Поскольку шайба не притирается к сиденью, шайба служит дольше.

Отвинтите крышку от основания смесителя с помощью плоскогубцев. Затем снимите шток клапана; у него обратная резьба, поэтому отвинтите его, повернув по часовой стрелке. После того, как вы его вытащите, замените все резиновые шайбы и уплотнительные кольца. Диаграмма 9 компрессионного крана.0005



Шаровые, картриджные и керамические смесители, известные как смесители без промывки, не используют шайбы для включения и выключения, хотя они имеют уплотнительные кольца и неопреновые уплотнения для предотвращения утечек.



Смеситель с керамическим диском


Большинство смесителей с керамическим диском не капают и не протекают, потому что они почти не требуют обслуживания. Два керамических диска регулируют поток воды: подвижный верхний диск вращается или поднимается и опускается относительно неподвижного нижнего керамического диска. Уплотнение между двумя дисками является водонепроницаемым, потому что они отполированы почти до идеальной плоскостности.

Смесители с керамическим диском впервые стали популярными у ведущих европейских производителей смесителей, а теперь производятся компаниями American Standard, Kohler, Price Pfister и многими другими американскими производителями смесителей.

Смесители с керамическим диском почти не требуют обслуживания и, как правило, гарантированно не изнашиваются. Керамические клапаны более долговечны в более широком диапазоне водных условий, чем любой другой клапан на рынке.

Сами диски обладают алмазоподобной твердостью — они невосприимчивы к загрязнениям трубопровода, минеральным отложениям и другим распространенным проблемам, влияющим на срок службы клапана.

Если этот тип крана протекает, виновниками обычно являются впускные и выпускные уплотнения или скопление отложений во впускных отверстиях. Рукоятка должна находиться во включенном положении при ремонте дискового крана, чтобы предотвратить растрескивание сменных уплотнений.

Если в клапан попадет обрывок оцинкованной трубы или небольшой камень, он может поцарапать поверхности, но такие случаи редки. Если из крана с керамическим диском капает вода, не пытайтесь закрыть ручку принудительно — просто несколько раз потрясите ее вперед-назад, чтобы удалить все частицы. Диаграмма дискового крана

Шаровой кран


Шаровые краны имеют один рычаг, который приводит в действие вращающийся металлический шар с прорезями. Прорези в этом шаре совпадают с входными отверстиями для горячей и холодной воды в корпусе крана, чтобы регулировать количество поступающей воды, которая может достигать смесительного носика.

Delta является одним из основных производителей смесителей этого типа.

Снимите декоративную заглушку и винт, чтобы снять ручку. Чтобы затянуть пластиковое регулировочное кольцо внутри крышки, вы поворачиваете его с помощью специального плоского регулировочного инструмента (или вставляете две отвертки в пазы и скрещиваете их лезвия, чтобы повернуть кольцо.

В случае протечки излива отвинтите колпачок с помощью плоскогубцев с фиксирующими губками (обмотайте губки клейкой лентой, чтобы не поцарапать отделку смесителя). Поднимите шар и замените резиновые седла и пружины с обеих сторон клапана.

Если смеситель протекает вокруг носика, замените изношенные уплотнительные кольца.

Схема шарового крана

Картриджный кран

Картриджные краны имеют полый металлический или пластиковый картриджный вкладыш, который герметизирует носик или корпус крана. В зависимости от того, как ряд отверстий в картридже совпадает со штоком, вода смешивается и контролируется. Капли обычно означают, что картридж нуждается в замене.

Смесители с картриджем называются «бесшайбовыми», потому что они регулируют поток с помощью методов, отличных от шайбы и седла клапана (хотя у них есть уплотнительные кольца и уплотнения для предотвращения утечек). Поток воды регулируется движением картриджа вверх-вниз; для изменения температуры воды достаточно повернуть ручку.

Снимите декоративную банку, завинтите и снимите ручку. Чтобы освободить картридж, используйте пару плоскогубцев, чтобы вытянуть фиксирующую защелку. Вытащите картридж и замените уплотнительные кольца и уплотнения, чтобы устранить утечки.

Если из крана капает вода, возможно, вам придется заменить весь картридж.

Картриджная схема крана

Tagged faucetfaucet схемаfaucet faucetstaptap repair

Найдите запчасти и идентифицируйте свой продукт

Общие детали по типу выпуска Инструмент

Выберите категорию ниже, чтобы найти общие запасные части для устранения таких проблем, как протечки, трещины или незакрепленные элементы.

Кухня

Ванная комната

Ванна/Душ

Компоненты душа

Утечки

Утечки – часто задаваемые вопросы

Как устранить утечки и необходимые инструменты

    Картриджи с одной ручкой

    Для капель из носика, основания или под ручкой

    Просмотреть все картриджи с одной ручкой

    Картриджи с двумя ручками

    Для капель из носика, основания или под ручкой

    Просмотреть все Картриджи с двумя ручками

    РП4993

    Устраняет проблемы с каплями из носика при отключении воды в кранах без DST

    Посмотреть RP4993

    РП51503

    Гайка крышки, удерживающая картридж для большинства однорычажных смесителей DST для кухни и ванной.

    Посмотреть RP51503

    РП3614

    Для капель из носика, основания или под ручкой однорычажных смесителей без DST.

    Посмотреть RP3614

    РП13938

    Уплотнительные кольца ниппеля шланга для соединения под палубой. 3 в упаковке.

    Посмотреть RP13938

    РП22934

    Уплотнительные кольца ступицы излива для кухонных смесителей серии Waterfall

    Посмотреть RP22934

    РП6060

    Гайки крышки, удерживающие картридж для большинства смесителей для кухни и ванной без DST с двумя ручками.

    Посмотреть RP6060

    РП10700

    Керамические седла и пружины, используемые с узлами штока RP8230

    Посмотреть RP10700

    РП25

    Уплотнительные кольца втулки излива для большинства смесителей для кухни без DST

    Посмотреть RP25

    РП21463

    Фиксатор излива для кухонных смесителей серии Waterfall

    Посмотреть RP21463

    РП20049

    Уплотнительное кольцо втулки излива для некоторых смесителей с двумя ручками

    Посмотреть RP20049

    РП8230

    Узел штока – керамический с седлом, уплотнительным кольцом и усилителем Весна — 2ч

    Посмотреть RP8230

    Проблемы со шлангами

    Потяните вниз/вытяните шланги

    Обычные шланги для спуска и вытягивания

    Посмотреть шланги

    Боковые опрыскиватели

    Общие компоненты бокового опрыскивателя

    Посмотреть боковые опрыскиватели

    Свободные или жесткие детали

    Общие детали для съемного носика или смесителя.

      РП50265

      Картридж Euro Motion аналогичен RP71248, но использует удлинитель штока RP51736, когда это применимо.

      Посмотреть RP50265

      РП50587

      Картридж DST с одной ручкой используется в большинстве кухонных и туалетных смесителей Delta motion DST.

      Посмотреть RP50587

      РП71248

      Для капель из носика, основания или под ручкой

      Посмотреть RP71248

      РП44648

      Уплотнительные кольца втулки излива для большинства кухонных выдвижных смесителей DST

      Посмотреть RP44648

      РП60924

      Ключ для монтажных гаек для большинства вытяжных смесителей DST.

      Посмотреть RP60924

      RP80977

      Комплект для замены магнита выдвижного крана для ослабленного или ржавого магнита излива

      Посмотреть RP80977

      РП60400

      Блок штока DST, без седла и пружин. Стрелка над синей точкой сбоку блока штока указывает, какая сторона штока должна быть ближайшей к носику.

      Посмотреть RP60400

      Низкий расход

      Аэраторы

      Некоторые обычные аэраторы. Проверьте схему деталей, чтобы убедиться, что она правильная.

      Посмотреть запасные части

      Дозаторы для мыла

      РП21904

      Флакон для многих дозаторов мыла

      Посмотреть RP21904

      RP47888

      Бутылка и насос для многих дозаторов мыла

      Посмотреть RP47888

      РП50781СС

      Дозатор мыла Popular, в сборе

      Посмотреть RP50781SS

      Сенсорная технология

      Технология Touch3O

      Общие детали для проблем с технологией Touch3O.

      Посмотреть запасные части

      Решает вопросы

      РП152

      Установочный винт

      Посмотреть RP152

      РП25620

      Посмотреть RP25620

      РП40650

      Установочный винт

      Посмотреть ремонтную деталь

      Утечки

      Утечки – часто задаваемые вопросы

      • Как устранить утечки и необходимые инструменты

        Картриджи с одной ручкой

        Для капель из носика, основания или под ручкой

        посмотреть запчасти для ремонта

        Картриджи с двумя ручками

        Для капель из носика, основания или под ручкой

        Посмотреть запасные части

        Запчасти для ремонта

        Общие детали на предмет утечек

        Посмотреть ремонтную деталь

        Свободные или жесткие детали

        Общие детали для свободного или жесткого излива или смесителя.

          РП50265

          Картридж Euro Motion аналогичен RP71248, но использует удлинитель штока RP51736, когда это применимо.

          Посмотреть RP50265

          РП50587

          Картридж DST с одной ручкой используется в большинстве кухонных и туалетных смесителей Delta motion DST.

          Посмотреть RP50587

          РП71248

          Картридж Euro Motion, такой же, как RP50265, за исключением удлинения штока. Этот удлинитель штока доступен как RP53407.

          Посмотреть RP71248

          РП60400

          Блок штока DST, без седла и пружин. Стрелка над синей точкой сбоку блока штока указывает, какая сторона штока должна быть ближайшей к носику.

          Посмотреть RP60400

          Низкий расход

          Аэраторы

          Некоторые обычные аэраторы. Проверьте схему деталей, чтобы убедиться, что она правильная.

          Посмотреть аэраторы

          Сенсорная технология

          Технология Touch3O

          Общие детали для проблем с технологией Touch3O.
