Типовая Схема Электроснабжения Одноэтажного Коттеджа
Рейтинг: 5 / 5
Пожалуйста, оцените
Оценка 1Оценка 2Оценка 3Оценка 4Оценка 5
Данный проект электроснабжения коттеджа предназначен для инженеров-проектировщиков строительно-монтажных и электромонтажных организаций, монтажников распределительных щитов и электриков, работающих на объектах жилого и коммерческого секторов рынка.
Типовое решение, представленное в материале, может быть взято за основу для Вашего конкретного рабочего проекта, а электрические схемы и компоновки электрощита помогут электрикам квалифицировано и качественно осуществить монтаж оборудования.
Для дизайнеров, предлагающих своим заказчикам не просто дизайн проект помещения, а также и реализацию проекта «под ключ» в сотрудничестве со строительными и монтажными бригадами, статья подскажет, как правильно подготовить смету с ориентацией на бюджет электрической части проекта.
Менеджерам электротехнических компаний, заинтересованным в более профессиональной работе со своими клиентами, статья послужит инструментом дополнительной аргументации.
Данный материал призван помочь с подбором электротехнического оборудования:
— распределительных щитков, автоматических выключателей, УЗО, УЗИП, контакторов, автоматов защиты двигателей, реле неприоритетных нагрузок и т.п.,
— источников бесперебойного питания,
— кабель-каналов, компонентов слаботочной сети, оборудования для организации рабочих мест.
— электроустановочных изделий различных серий.
Проект электроснабжения одноэтажного коттеджа выполнен максимально приближенным к реальности — с учетом бюджета, применено актуальное оборудование и новые решения Legrand.
Проект включает в себя:

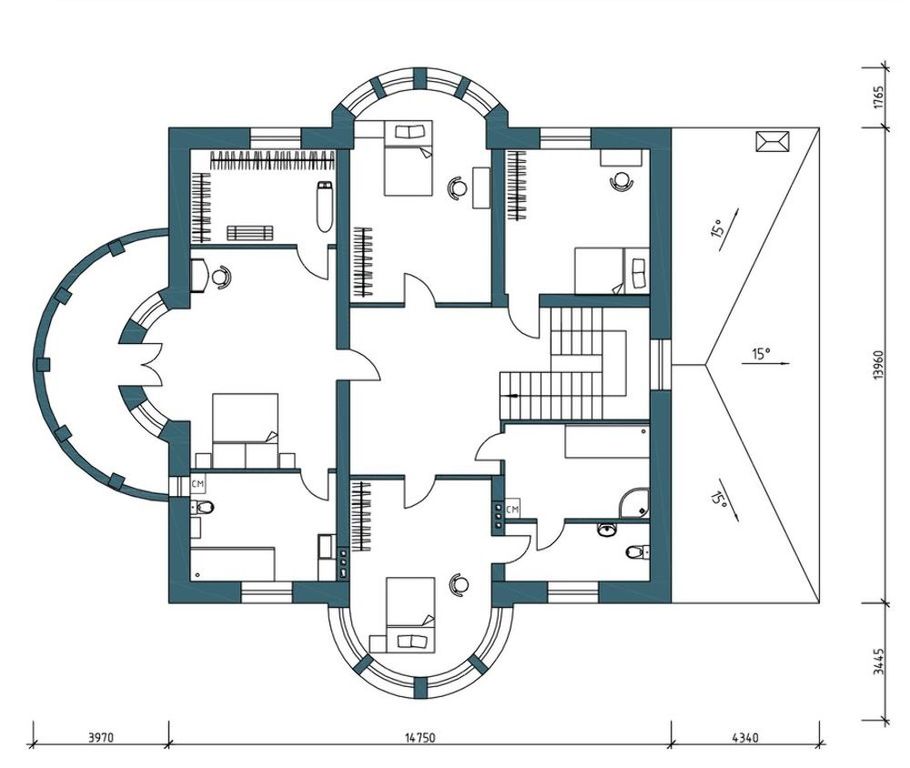

— планы помещений со всеми необходимыми обозначениями,
— трассировку силовых, розеточных, осветительных групп электроснабжения.
— распределение слаботочной сети.
— схемы распределительных щитов.
— схемы подключения электрооборудования,
— спецификацию электрооборудования проекта.
Электропроект выполнен в соответствии с действующими нормативными и регламентирующими документами (ТР ТС.
ГОСТ-Р. ПУЭ. СНиП и др.).
Электроснабжение здания осуществляется через подземный кабельный ввод от щита учета, установленного на бетонное основание и расположенного на границе участка.
Для обеспечения селективности при сверхтоках, в качестве вводного аппарата в щит учета устанавливается автоматический выключатель в литом корпусе серии DRX.
Автоматические выключатели, устройства защиты от импульсных перенапряжений (УЗИП) и устройства дифференциальной защиты серии ТХ установлены во встраиваемом распределительном щите Practibox3.
В схеме предусмотрена возможность подключения резервного источника бензогенератора, посредством ручного ввода резерва на базе блокиратора MSI.
На восточном фасаде дома расположен щит силовых нагрузок с однофазными и трехфазной розетками IP66, для подключения малой строительной техники, пускозарядных устройств, а в перспективе для зарядки электромобиля.
Для обеспечения бесперебойного питания аудио- и видео оборудования, расположенного на кухне, используется ИБП Кеог Multiplug.
Электроустановочное оборудование представлено на примере серии Valena Allure с белыми лицевыми панелями и рамками.
