Котельная в частном доме своими руками схема: принцип автоматизации и расположения оборудования

Содержание

принцип автоматизации и расположения оборудования

В отсутствии централизованного отопления, ответственность за обогрев жилья берут на себя котлы. Для размещения такого оборудования необходимо подготовить отдельное помещение, соблюдая требования и нормы безопасности.

Согласитесь, на первый взгляд задача выглядит сложной. Однако это не так. Зная основы расчетов, правила и принципы проектирования, получится самостоятельно спланировать помещение. Типовая схема котельной частного дома разрабатывается с учетом конкретного вида котла и перечнем дополнительного оборудования отопительной системы.

Мы поможем разобраться в вопросе, опишем особенности разных котельных, обозначим требования и правила их обустройства. Тематические видео-ролики наглядно демонстрируют примеры организации помещений для установки и обвязки котлов.

Виды котельных для частного сектора

Требования к котельным изложены в СНиП с номенклатурным обозначением II-35-76.

В зависимости от места, где находится помещение с установленным в нем отопительным оборудованием, котельные можно отнести к одному из следующих типов:

  • встроенные;
  • отдельно стоящие;
  • пристроенные.

Размеры помещения, выделенного под котельную, выбирают исходя из вида топлива, типа конструкции котла.

Когда обустройство специального помещения для котельной затруднительно, есть еще один вариант — мини-котельная.

Она помещена в собранный по принципу металлоконструкций контейнер, расположить который можно во дворе дома. Останется только подключить мини-котельную к коммуникациям.

Галерея изображенийФото из Для устройства автономного теплоснабжения производственных зданий допускается устройство встроенных, отдельно стоящих (иначе крышных) и пристроенных помещений под котельные. Обустройство встроенной котельной в многоэтажках запрещено В организации независимого отопления частных домов допускается сооружение пристроенных и крышных видов котельных Как пристроенную, так и крышную котельную нельзя располагать со стороны входных групп и стены с оконными проемами Кроме помещения самой котельной и расположения в ней оборудования необходимо создать проект системы дымоотвода. Он разрабатывается в индивидуальном порядке на основании конкретных аэродинамических данных Выбор котельной по типу размещенияОтдельно стоящая котельнаяМесто расположения частной котельнойСистема отведения продуктов сгорания

Не очень большая популярность таких модулей объясняется их довольно высокой стоимостью. Если имеется перспектива отвести место под котельную в подвале, можно купить оборудование по отдельности. Тогда система отопления обойдется гораздо дешевле.

Мини-котельная во дворе рядом с особняком избавляет от проектных работ, возведения и обустройства отдельного помещения, устройства вентиляции. В контейнере уже есть все, что нужно для эффективного функционирования отопительной системы

Проектирование домашней котельной

На отопление дома уходит значительная часть семейного бюджета. Поэтому на стадии проектирования системы следует стремиться к ее максимальной оптимизации путем выполнения точного расчета схемы котельной для загородного жилья.

Потребуется просчет всех вариантов расположения оборудования, включая котел, расширительный бак, радиаторы, а также учет особенностей разводки и циркуляции.

Проектируя котельную, необходимо исходить из требований нормативных документов. В помещении, где установлен котел, часто монтируют дополнительный подогрев, поскольку выделяемого самим агрегатом тепла бывает недостаточно (+)

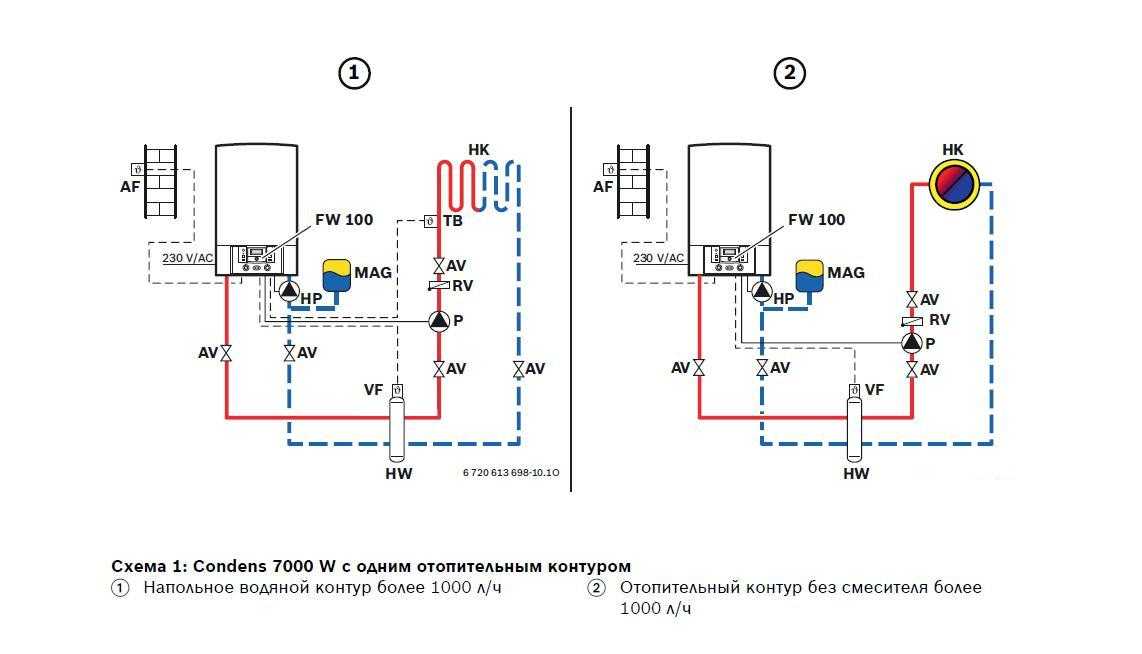

В грамотно составленной принципиальной схеме котельной должны быть отражены все элементы и соединяющий их трубопровод.

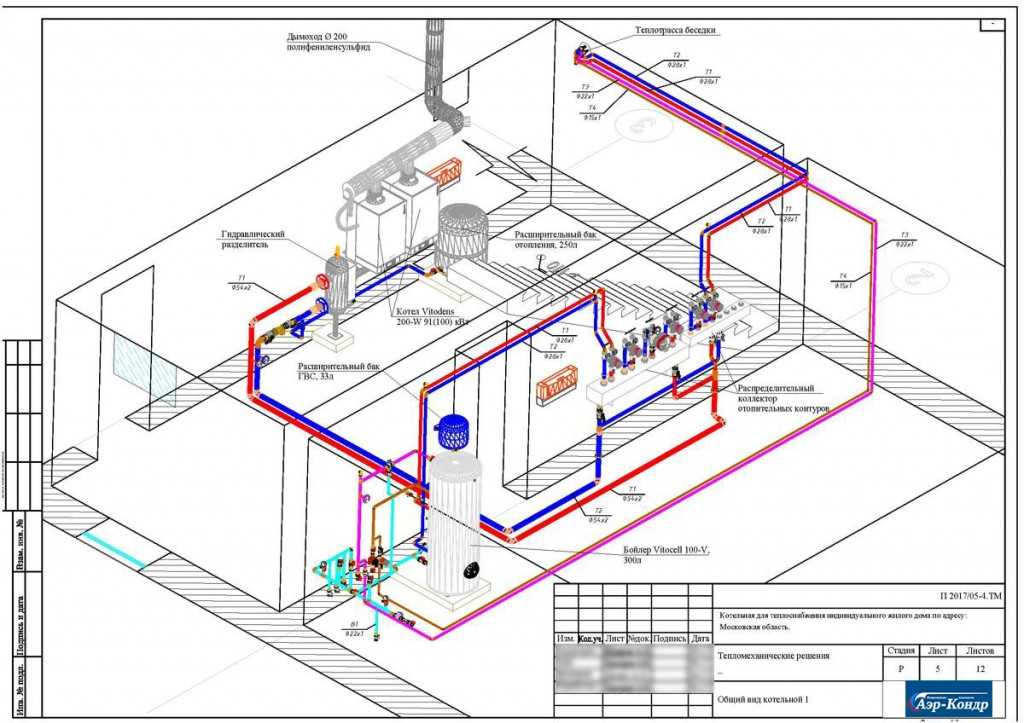

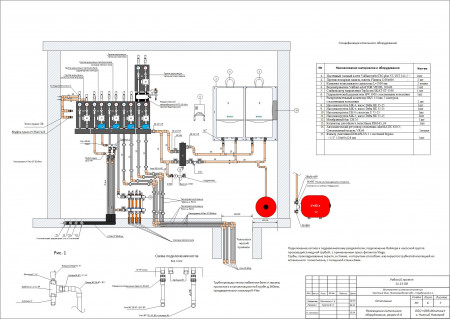

Стандартный чертеж включает: котлы, насосы — подпиточные, сетевые, циркуляционные, рециркуляционные, баки — конденсационные и аккумуляторные, теплообменники, вентиляторы, устройства подачи и сжигания топлива, пульты управления, тепловые щиты, деаэратор воды.

Возможные варианты схем

При составлении типовой схемы котельной можно взять за основу один из двух вариантов тепловых сетей:

  • открытый
  • закрытый.

Монтаж открытой схемы менее затратный, но обходится дороже в процессе эксплуатации. Второй вариант более сложный на начальном этапе, зато утечка теплоносителя практически сведена к нулю, поскольку система герметична. Такую схему используют в большинстве частных домов.

В состав закрытой системы входит котел, обеспечивающий горячим теплоносителем как систему отопления, так и водонагревательный контур, замкнутый трубопровод горячего водоснабжения.

Циркуляция теплоносителя осуществляется здесь принудительно посредством насоса. Это позволяет при монтаже труб, не особенно заботясь об уклонах, прокладывать их как более удобно.

Галерея изображенийФото из Схемы открытого отопления устраивают с естественным движением теплоносителя. Для стимуляции его перемещения к приборам котлы нередко размещают в цокольном этаже Расширительные бачки открытых отопительных контуров располагают в наивысшей точке системы. Чаще всего устанавливают на нежилом чердаке, который следует утеплить В устройстве закрытой системы место расположения котельной относительно приборов отопления непринципиально, ведь движение теплоносителя стимулируется насосами В закрытом отопительном контуре используется экспанзомат — замкнутый расширительный бачок, устанавливаемый преимущественно перед теплогенератором Расположение оборудования в цокольном этажеОткрытый расширительный бачокОрганизация котельной для закрытой системыРасширительный бачок закрытой схемы отопления

Требования к помещению котельной

Существует 2 вида требований, выдвигаемых к котельной в частном доме — общие и конкретные в зависимости от категории применяемого топлива.

К требованиям первого вида относятся:

  • В одном помещение допускается установка максимум 2 котлов, какой бы ни была его площадь.
  • При строительстве и отделке котельной недопустимо использование материалов, не соответствующих требованиям пожарной безопасности. Для возведения стен необходимо использовать кирпич или бетонные блоки, а в виде отделки — штукатурка или плитка. На полу должно быть бетонное или металлическое покрытие.
  • Вентиляция и дымоход должны соответствовать установленному оборудованию. Особые требования предъявляют к вентиляции в случае использования оборудования, работающего на газе. В любом случае воздух в помещении должен циркулировать и обновляться не менее 3 раз в течение 60 мин.
  • Обязательное условие — наличие окна и двери, открывающейся наружу. Возможно наличие второй двери, ведущей в подсобное помещение, но выполнить ее нужно в соответствии с условиями противопожарной безопасности.
  • Площадь помещения котельной следует рассчитать исходя из характеристик оснастки, которую планируется установить и с учетом дополнительных квадратных метров для удобного обслуживания.

    Существует еще ряд дополнительных требований к помещению и оборудованию котельных, зависящих от принятого решения относительно вида топлива.

    Галерея изображенийФото из Основной агрегат системы, котел, и оборудование, предназначенное для работы, а также контроля контуров отопления необходимо располагать в котельной так, чтобы был обеспечен доступ как к теплогенератору, так и прочим компонентам для обслуживания Замкнутые помещения должны быть обеспечены вентиляционными отверстиями. Если воздух подается снаружи дома, сечение вентиляционных отверстий рассчитывается как произведение 600 мм² на каждый кВт котлоагрегата Строительные конструкции в котельной должны быть отделаны невозгораемыми материалами. В возведенных из древесины постройках стены штукатурят, защищают асбестом и жестью Под установку напольных твердотопливных, жидкотопливных и газовых котлов основание необходимо укрепить. В идеале нужно соорудить собственный, отдельный от основного фундамент В одной котельной не допускается устанавливать более двух теплогенераторов, независимо от того, настенного или напольного они типа При использовании жидкого или твердого типа топлива необходимо заранее продумать и предусмотреть место для складирования дров/торфа/угля или резервуары для солярки, а также пути подъезда машин для пополнения запасов Помещение под котельную должно быть оборудовано отверстием для подключения дымоотвода к наружной части дымовой трубы или устроенным в стене каналом При проектировании обвязки котла необходимо продумать наиболее рациональный вариант слива воды из системы по завершению сезона или на случай долгого отсутствия владельцев Правила расположения котла в помещении котельнойОбеспечение вентяляционных отверстийСпецифика отделки поверхностей в котельнойОснование для установки теплогенератораМаксимум два агрегата в котельнойПроектирование схемы хранения топливаПроектирование системы дымоудаленияВозможность слива воды из контура

    Оборудование для обустройства котельной

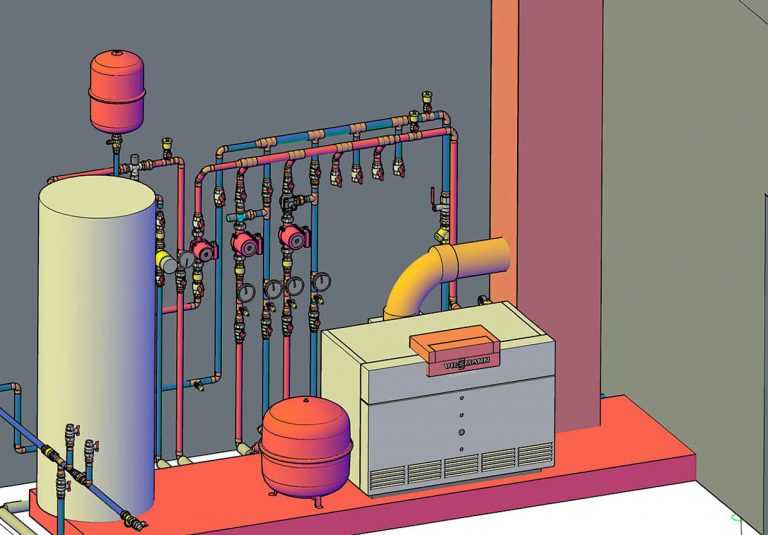

    Независимо от выбранного вида топлива технологическая схема любой котельной включает приблизительно одни и те же обязательные элементы. Главное место в котельной занимает котел. Здесь теплоноситель нагревается, а затем по трубопроводам поступает в радиаторы.

    Если дом имеет большую площадь, то необходима установка коллектора. Элемент распределяет теплоноситель между отопительными приборами, объединенными в отдельные группы. На коллектор устанавливается гидрострелка, представляющая собой полую трубу с выходящими из нее патрубками.

    На каждый контур монтируют циркуляционные насосы. Входит в состав коллектора и группа безопасности, включающая ряд датчиков, манометры, термометры.

    Система отопления с гидравлическим распределителем. При наличии в схеме гидрострелки температура теплоносителя при запуске оборудования повышается быстрее. Она стабилизирует давление, температуру, защищает от гидроударов

    Расширительный бак также неотъемлемый элемент схемы. Не обойтись в частном доме и без водонагревателя, обеспечивающего его жильцов горячей водой. Современную котельную обязательно снабжают автоматикой, контролирующей все параметры системы.

    В любой схеме есть трубопровод для подачи теплоносителя, запорная арматура, позволяющая выполнять регулировку и настройку системы отопления.

    В отопительной системе обязательно есть две взаимосвязанные системы:

    • дымоудаления — отвод дымовых газов;
    • вентиляция — обеспечивает качественное сгорание топлива за счет притока воздуха.

    Обе системы не менее важны, чем котельное оборудование.

    Что такое «умный котел»

    Чтобы реализовать схему автоматизации частной котельной, нужно вложить дополнительные средства. Совсем недорого обойдется простой термостатический вентиль, а программируемые системы во много раз дороже.

    Постоянная работа обычного котла в одном режиме влечет за собой большой расход электроэнергии и денежных средств. Поэтому затраты на приобретение блока автоматики быстро окупаются в процессе эксплуатации.

    Автоматика в частной котельной является гарантией функционирования отопительной системы с максимальной эффективностью, что позволяет обеспечить проживающим в доме комфортные условия

    Установив автоматику, хозяин дома может отрегулировать отопительный процесс в соответствии со своими потребностями. Благодаря этому счета за потребленные энергоресурсы сократятся в 2 раза.

    Управление котлом в автоматическом режиме дает возможность:

  • Отключить котел в случае возникновения нестандартной ситуации. Осуществить автоматический пуск или остановку котла в действующем режиме. В зависимости от наружной температуры устанавливать температуру нагрева.
  • Управлять ветвями отопления или водонагрева котла, имеющего 1 камеру сгорания.
  • Регулировать температуру воды или другого теплоносителя.
  • Вносить коррективы в работу насосов циркуляции или рециркуляции, если отопление отопления в доме устроено по закрытой схеме. В этом случае без автоматики функционирование системы невозможно.
  • Важнейшим элементом системы отопления является термостат. Его функция заключается в регулировании температуры как в отдельной комнате, так и в доме полностью.

    Существует много видов термостатов — от простых механических до погодозависимых. Последний — самый технологичный, выгодный, но и очень дорогой.

    Система управления отоплением состоит из температурного контроллера (1), датчика температуры наружного воздуха (2), исполнительного элемента (3), датчика температуры теплоносителя (4), дисплея для подключения к системе управления, находящейся извне (5), циркуляционный насос (6), подача теплоносителя (7), контуров потребителей (8) (+)

    Цена автоматики зависит от типа используемого котла, от наличия теплого пола, солнечных коллекторов и т.д. Чтобы не потратить лишних средств, следует проанализировать особенности всех схем, рассчитать стоимость. Сделать это самостоятельно довольно сложно, но всегда можно обратиться с этой проблемой к специалистам.

    Газовая котельная для вашего дома

    Газ — вещество взрывоопасное, поэтому требования к газовым котельным очень строгие. Если для отопления дома достаточно котла мощностью до 30 кВт, то надобности в отдельном помещении для котельной нет.

    Котел можно разместить на хорошо вентилируемой кухне на стене из негорючих материалов при условии, что объем помещения — минимум 15 м ᶾ, высота от пола до потолка от 2,5 м, площадь пола — от 6 м².

    Если в помещении кухни нет стен из негорючих материалов, то котел устанавливают на оштукатуренную и изолированную специальным экраном поверхность

    Все требования к газовым котельным связаны с предотвращением последствий возможных утечек газа. С этой целью площадь окна в помещении, где установлено газовое оборудование, начинается от 0,5 м², а ширина двери от 0,8 м.

    Дымоход такой котельной должен возвышаться над коньком крыши минимум на 500 см и иметь дополнительный канал для чистки. На дымоходе и вентиляции необходимо устанавливать сборники конденсата.

    Когда газ поступает к котлу, происходит включение электронного или пьезорозжига. Возникает искра и от нее зажигается запальник, а от него и основная горелка, нагревающая теплоноситель до заданной температуры. Далее, автоматика отключает горелку

    Если мощность газового котла превышает 30 кВт, то для него необходимо отдельное здание.

    Требования к отдельно стоящему помещению котельной изложены в строительных нормах:

    • фундамент здания котельной должен быть обособленным от фундамента дома;
    • в бетонном растворе, используемом при возведении здания, должен присутствовать определенный процент песка;
    • под котел устраивают отдельный фундамент, приподымая его над чистовой отделкой пола на 0,2 м;
    • под котел необходима подложка из плоского шифера или кафеля выступающая за его пределы на 0,1 м по всему периметру;
    • для спуска теплоносителя, в случае аварийной ситуации, котельную обязательно оборудуют канализацией;
    • в радиусе 0,7 м вокруг котла пространство должно быть свободным;
    • внутренняя отделка должна иметь коэффициент огнестойкости 0,75 ч.

    Есть специальные нормативные требования и к самому котлу, поскольку он относится не к бытовой технике, а к категории сложного инженерного оборудования. Газовые котлы, как и все остальные, применяемые в бытовом секторе, должны иметь сертификат, удостоверяющий, что они прошли экспертизу на безопасность.

    Контролирующие службы никогда не дадут разрешения на ввод в работу котельной с газовым котлом, если в помещении нет газосигнализатора.

    Котельная с твердотопливным котлом

    Согласно с требованиями строительных норм, твердотопливные котлы устанавливают только в нежилых помещениях. Если мощность агрегата большая, потребуется строительство отдельно стоящей котельной.

    Каким должно быть помещение

    К помещению под твердотопливный котел выдвигается ряд требований:

    • дистанция между дверцей топки и стеной — от 1,2 до 1,5 м;
    • расстояние от боковых стенок котла до стены, выполненной из несгораемого материала или защищенной специальным экраном — не менее 1 м;
    • промежуток между задней стенкой котла и поверхностью из сгораемого материала с защитным экраном — минимум 0,5 м для котлов с задним подключением;
    • запрет на надстройки над помещением котельной;
    • эффективная приточная вентиляция, находящаяся в нижней части в виде промежутка между дверью и полом или отверстия в стенке.

    Если стена выполнена из материала, отвечающего требования противопожарной безопасности, то допустимо трубу, находящуюся за котлом, крепить к ней посредством кронштейнов.

    Чтобы эксплуатировать ТТ с параметрами 1х0,8 м у основания хотя бы с минимумом комфорта, нужно установить его в помещении 2,8х2,5 м. С возрастанием габаритов агрегата увеличивается и площадь котельной.

    Планировать монтаж котла на твердом топливе нужно еще на этапе строительства дома, чтобы заранее отвести место под дымоход

    Если котельная имеет вид пристройки, то правильное место нахождения для нее — глухая стена. Дистанция до окон и дверей как в вертикальном, так и в горизонтальном направлениях, должна составлять не менее 1 м. При нахождении котельной в подвале, цокольном или первом этаже необходимо установить дверь, открывающуюся наружу.

    Оборудование для твердотопливной котельной

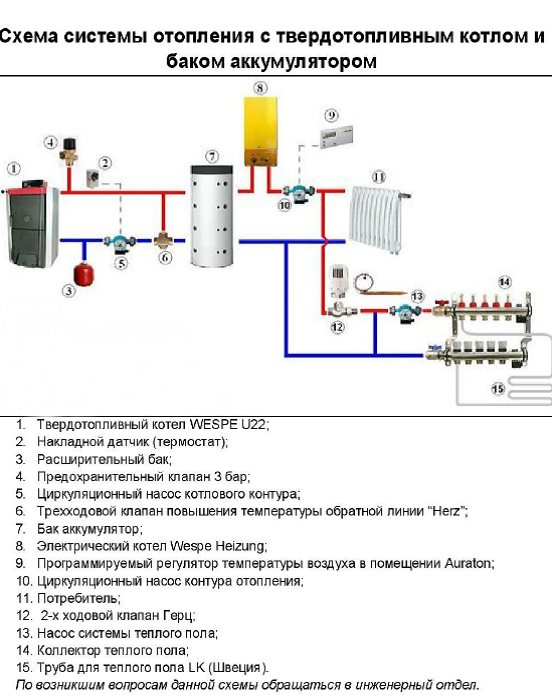

    Функциональная и грамотно составленная схема котельной с твердотопливным котлом должна включать ряд элементов:

    • Теплогенератор, оснащенный соответствующими бункерами, камерами для топлива и т. д.
    • Обвязку ТТ котла, состоящую из циркуляционного насоса, 3-ходового клапана, группы безопасности.
    • Дымоход.
    • Водонагреватель накопительный для снабжения дома горячей водой.
    • Автоматику — погодозависимую или внутридомовую.
    • Систему пожаротушения.

    В качестве топлива для ТТ применяют уголь, торф, дрова. Диаметр дымохода в котельной с ТТ агрегатом должен быть равным сечению патрубка котла. В помещении необходима вытяжная вентиляция, рассчитанная так, чтобы на каждые 8 см² ее площади приходился 1 кВт мощности котла. Если котел установлен в подвале, этот параметр умножается на 3.

    Вокруг основания котла необходимо проложить стальной лист. Нужно чтобы он выступал с каждой стороны на 1 м. Слой штукатурки на стенах по толщине должен быть не меньше чем 3 см.

    В самом дымоходе, имеющем по всей длине одинаковое сечение, предусматривают отверстия для сбора и удаления копоти. Обязательным атрибутом являются средства для тушения возгорания.

    Качественный твердотопливный котел способен превратить в тепловую энергию любой вид твердого топлива. Это позволяет экономить денежные средства

    На 1 кВт мощности ТТ котла должно приходиться около 0,08м² площади остекления. Предельно допустимая площадь котельной — 8м². Если топку планируют загружать углем, то электрическую проводку необходимо защитить от угольной пыли, т.к. она может взорваться при определенной концентрации.

    Преимущества котла на жидком топливе

    Установить жидкотопливный котел намного проще, чем газовый или твердотопливный аналог. Поместить его можно в доме и во дворе.

    Главное преимущество — отсутствие необходимости в согласовании и получении разрешительной документации. Все что требуется от хозяина дома, это предусмотреть свободный подъезд машины с топливом и регулярно заправлять котел.

    Если рядом с загородным домом не проходит газовая магистраль, можно установить в котельной агрегат, работающий на дизельном топливе. Двухконтурный котел и дом обогреет, и обеспечит жильцов теплой водой

    Для получения 10 кВт мощности расходуется около 1 л дизтоплива, но точный расход зависит от качества топлива. В средней полосе при площади дома в 200 м² на отопительный сезон потребуется около 5 тыс. л топлива. Дымоход нужно периодически чистить.

    Для установки дизельного котла в среднем необходимо 4 м². Если приточная вентиляция обеспечивается путем поступления воздушного потока из других помещений дома, то на 1 кВт мощности котла должно приходиться минимум 30 смᶾ воздуха. При внешней вентиляции эта цифра уменьшается до 8 смᶾ.

    Электрический котел для частной котельной

    Из всех моделей, используемых в частном доме, самым безопасным является электрический котел. Под него не обязательно оборудовать отдельную котельную. При нагреве теплоносителя не выделяются какие-либо продукты сгорания, поэтому и вентиляция для него не нужна.

    Монтаж таких котлов выполняется просто, они не создают шума во время работы, за ними легко ухаживать. Электрокотлы имеют высокий КПД, достигающий в отдельных случаях 99%. Недостатком являются высокие требования к мощности сети, а также зависимость от ее стабильной работы.

    Поместить электрический котел можно в любом уголке дома, лишь бы это было удобно. Он потребляет много электричества и чаще всего его используют в виде дополнительного источника тепла

    Подключение электрического котла выполняют по разным схемам: соединяют его с радиаторами отопления, предусматривают возможность монтажа каскада в случае, когда нужно обогреть большую площадь.

    Обвязку выполняют по двум схемам — прямой и смесительной. В первом случае температуру регулируют при помощи горелки, а во втором — с использованием смесителя с сервоприводом.

    Выводы и полезное видео по теме

    Информация об автономной котельной в доступной, даже для человека далекого от этой темы, форме:

    Если вы находитесь на этапе выбора котельного оборудования, вам будет полезной информация, изложенная в этом видеоматериале:

    Видео с подробной схемой котельной с твердотопливным котлом:

    Последние разработки компаний, выпускающих котельное оборудование, направлены на снижение энергопотребления за счет низкотемпературных программ.

    Главную роль в вопросе экономии автоматике, позволяющей выбирать оптимальные режимы, регулировать температуру таким образом, чтобы уровень нагрева снижался без ущерба для общего комфорта. Эти нюансы обязательно нужно принимать во внимание при составлении схемы котельной для своего дома.

    Если у вас есть опыт в обустройстве котельной частного дома, пожалуйста, поделитесь информацией с нашими читателями. Оставляйте комментарии и задавайте вопросы по теме в форме ниже.

    Источник

    Котельная в частном доме схема

    Природный газ является не только самым экономичным и эффективным, но и наиболее рискованным с точки зрения пожаробезопасности и взрывобезопасности видом топлива — именно поэтому устройство газовой котельной в частном доме по схеме должно производиться только при строгом соблюдении техники безопасности. Поскольку требования к газовым котельным, изложенные в СНиП, можно перечислять очень долго – рассмотрим основные из них.

    Требования к котельному помещению

    Первое и, пожалуй, главное требование – это обеспечение хорошей вентиляции в помещении газовой котельной в частном доме согласно данным, указанным в заданной схеме. Даже в незначительных, малых количествах, угарный газ способен нанести серьезный вред здоровью человека.

    Кроме того, при недостаточной вентиляции котел выдает гораздо меньше тепла, расходуя при этом одинаковое количество топлива.

    Вот почему при устройстве газовой котельной столь важно будет позаботиться о произведении качественной вентиляции.

    Что же касается расположения газовой котельной в частном доме, то тут требования будут немного, что называется, «помягче», нежели при обустройстве котельных в многоквартирных жилых домах. Разрешено устраивать котельную в специально отведенной комнате, отдельном строении, на чердаке или же в пристройке к коттеджу (для улучшения ориентации в этом вопросе, смотрите примеры фото котельной в частном доме, которые выложены в интернете).

    Если используется оборудование, которое рассчитано на сжиженный газ, то подвал или цокольный этаж для устройства газовой котельной в частном доме категорически не подходят — объясняется это тем, что данный вид топлива обладает большим, по сравнению с воздухом, удельным весом и, опускаясь при протечках в самые нижние части строения, может стать причиной взрыва.

    Эта особенность сжиженного газа должна учитываться перед устройством вентиляции в котельной частного дома, схема которой достаточно проста.

    Газовые установки мощностью до 60 кВт не требуют оборудования отдельного помещения. Такой тепловой генератор устанавливается в кухне или другой комнате, отвечающей следующим требованиям:

    • в помещении имеется окно с форточкой;
    • объем помещения составляет минимум 15 м³, плюс по 0.2 м³, выделяемой на каждую единицу мощности котла;
    • высота помещения – не менее 2.5 метров.

    Система вентиляции должна обеспечивать воздухообмен в полном соответствии с нормами устройства котельной в частном доме, т. е. составляющий трехкратное значение объема котельной в расчете на час времени. Помимо этого, необходимо учитывать такой показатель, как воздух, необходимый для горения топлива.

    Если мощность котла составляет от 60 кВт до 150 кВт, то под котельную оборудуется отдельное помещение, расположенное на любом этаже частного дома — в крайнем случае, оборудоваться может подвал.

    Стены котельной в этом случае должны соответствовать высоким требованиям огнестойкости, то есть быть способными выдерживать высокую температуру в течении, как минимум сорока пяти минут.

    Требования к мини-котельным

    Отдельно следует упомянуть о газовых мини-котельных:

    • котельные, расположенные на первых этажах, в цокольных уровнях или подвалах, обязательно должны иметь отдельный выход на улицу.
    • дверь в котельную должна быть выполнена из огнеупорного материала и открываться наружу.
    • в случае, когда в уже возведенном частном доме недостаточно места для устройства котельной, можно пристроить для нее отдельное помещение (кроме теоретической информации, желательно обратить внимание и на фото котельной в частном доме)

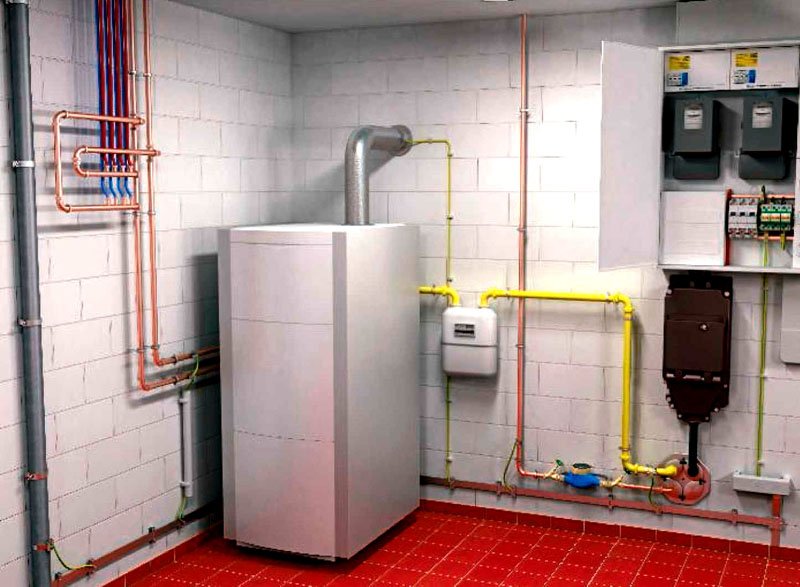

    Устройство котельной

    Отопительная система в частном доме включает в себя не только котел и трубы, но и другие, не менее важные для ее эффективного функционирования приборы и коммуникации, располагающиеся в котельной в частном доме по определенной, предварительно рассчитанной и заданной схеме.

    Система отопления состоит из:

    • отопительного котла, являющимся генератором тепла. Благодаря сгорающему в камере сгорания котла топливу теплоноситель нагревается, и тепло от труб и радиаторов поступает из котельной в частном доме в помещение.
    • бака-водонагревателя. Предназначение бойлера – обеспечение обитателей частного дома горячей водой. По трубке, проходящей внутри бака-водонагревателя, циркулирует нагретый теплоноситель, за счет которого и нагревается вода в бойлере.
    • распределительного коллектора, состоящего из циркуляционного насоса, гидравлического распределителя и гребенки. Главное предназначение распределительного коллектора — максимально удобное распределение и циркуляция теплоносителя во всех аппаратах системы отопления, а также поддержание температуры теплоносителя.
    • расширительного бака, необходимого для компенсации повышения давления в отопительной системе вследствие нагрева теплоносителя.
    • группы безопасности, обеспечивающей защиту отопительного контура от избыточного давления и удаляющей излишки воздуха. В эту группу входят: манометр, воздухоотводчик и предохранительный клапан.
    • дымохода. От правильности расчета и установки дымохода в котельной в частном доме, монтаж которого выполняется по определенной схеме, в немалой степени зависит безопасность и коэффициент полезного действия отопительной системы.
    • трубопроводов, запорной арматуры, применяемой для перекрытия потока среды
    • системы подпитки, осуществляющей контроль снижения давления теплоносителя в отопительной системе при испарении или же различных других утечках.
    • автоматики, представляющей собой электронное устройство, благодаря которому осуществляется полное управление газовой котельной в частном доме.

    7 советов по оборудованию котельной в частном доме: требования и нормы

    Наталья | 17.03.2018 | Отопление | 19 165 просмотров | 2 комментария

    Содержание статьи

    Повезло тем, кто умеет подключаться к общей системе отопления и не знает лишних проблем. Если дом находится в районе, где нет центрального отопления, вам нужно будет выбраться наружу. Необходимо будет оборудовать индивидуальную котельную, а какая она будет, где будет располагаться, и какое топливо на ней будет работать, зависит от очень многих факторов. Попробуем разобраться во всех нюансах и понять, как правильно обустроить котельную в частном доме и какие требования выдвигаются к таким помещениям.

    №1. Типы котельных по расположению

    Конечно, существуют требования безопасности, которые необходимо соблюдать при обустройстве такого помещения, как котельная, но тем не менее они предоставляют нам право выбора в вопросах типа котельной топливо, размер и расположение печи.

    По типу размещения в частном доме котельная :

    • встроенная в дом . В этом случае все оборудование размещается в одной из комнат дома (обычно это кухня или коридор). По простоте и дешевизне обустройства это оптимальный вариант, но он сработает только в том случае, если вы планируете использовать маломощный компактный котел. При этом не рекомендуется использовать газовый котел с надувной горелкой из-за высокого шума, а оборудование, работающее на дизельном топливе, может доставить массу неудобств из-за резкого неприятного запаха;
    • в пристройке или в отдельной комнате дома . Все котельное оборудование находится в отдельном помещении, которое соединено с домом одной или несколькими стенами. Дверь в такую ​​котельную обкладывают негорючими материалами. Это лучший вариант с точки зрения удобства и безопасности. Если котельная примыкает к жилому помещению, то желательно произвести дополнительную шумоизоляцию: в СНиПах об этом ничего не сказано, но так будет намного комфортнее;
    • отдельно стоящее здание . Все оборудование может быть полностью вынесено в отдельное небольшое здание, оборудованное по всем нормам и правилам. Он будет подключен к дому через теплотрассу. В этом случае у вас развязаны руки: вы можете пользоваться любым типом оборудования и не беспокоиться о шуме или запахах. Часто такие котельные оборудуют при использовании газового котла большой мощности. Минус – стоимость строительства отдельного здания и прокладки коммуникаций;
    • блочно-модульная котельная . Все оборудование в этом случае размещается в контейнере, который можно относительно легко перемещать с места на место. Используется как резервный или временный вид отопления на предприятиях и промышленных объектах, но может использоваться и в частном доме.

    В идеале нужно продумать расположение котельной на этапе проектирования дома . Если дом уже возведен, количество возможных вариантов расположения сокращается, и из-за этого вы можете столкнуться с тем, что выбор отопительного оборудования будет существенно ограничен. В любом случае, приступая к оборудованию котельной, лучше обратиться за помощью к профессионалам. В Москве, области и соседних регионах Миг-Плюс занимается монтажом котельных: с 1997, специалистами компании введено в эксплуатацию более двухсот жилых и производственных объектов. Специалисты сопровождают каждый объект от проектирования до сдачи в эксплуатацию.

    №2. Основные элементы котельной в частном доме

    Хорошо, если дом небольшой, и проблемы отопления и ГВС можно решить одним небольшим двухконтурным газовым котлом. Но в большинстве случаев этого будет недостаточно — потребуется целый комплект снаряжения, который может состоять из набора следующих элементов:

    • котел — сердце всей котельной. Он будет отвечать за нагрев воды для системы отопления. Тепло можно получить, сжигая разные виды топлива: жидкое, газообразное или твердое. Отдельный случай – электрические котлы. В некоторых случаях установить сразу два котла , чтобы обеспечить частный дом полной энергонезависимостью;
    • котел . Если используется одноконтурный котел, то для нагрева воды для ГВС придется использовать бойлер;
    • расширительный бачок . В этот бак будет поступать вода из системы отопления, если давление в нем повысится. Таким образом трубы и радиаторы защищены от прорыва;
    • аккумулятор тепла . Его не всегда устанавливают, несмотря на то, что это очень полезный элемент. Перегретый теплоноситель накапливает в этом баке «лишнее тепло», которое затем подается в систему отопления. Таким образом, значительно экономятся ресурсы и повышается безопасность. Наличие этого элемента для твердотопливных котлов и при наличии двух котлов разного типа;
    • распределительный коллектор . Необходим для правильного распределения теплоносителя по системе, регулирует температуру;
    • циркуляционный насос . Необходим только в системах, где теплоноситель циркулирует принудительно;
    • дымоход . Необходим для отвода продуктов горения за пределы дома. Дымоход не нужен только для электрокотла;
    • охранно-контрольная группа — комплект приборов, контролирующих температуру и давление в котле и системе. Также сюда могут входить датчики, следящие за состоянием воздуха в котельной;
    • автоматика принимает команды от пользователя о необходимой температуре, собирает данные от группы безопасности и позволяет корректно настроить основные параметры системы;
    • запорная арматура необходима для того, чтобы регулировать расход теплоносителя;
    • трубы по которым вода от котла поступает к радиаторам;
    • фильтр Необходимо очищать воду перед поступлением в бойлер и бойлер. Если в регионе вода насыщена солями и содержит механические примеси, то без фильтра не обойтись – иначе вскоре оборудование может выйти из строя.

    Не обязательно использовать все эти элементы — их набор зависит от многих факторов. В первую очередь это площадь дома и вид топлива.

    №3. Виды котлов для котельной

    Именно от того, какой тип котла будет использоваться, зависят многие нюансы обустройства котельной.

    По типу топлива котлы бывают :

    • газовые , работают на природном или сжиженном газе, отличаются высоким КПД, простотой управления. Их можно переводить с одного вида газа на другой. Лучший выбор для большинства частных домов;
    • твердотопливные (уголь, дрова, торф, брикеты) в плане эксплуатации более экономичны, но придется постоянно следить за системой и подбрасывать топливо;
    • мазут (дизель). Такие котлы обычно устанавливаются там, где нет возможности использовать природный газ или транспортировать сжиженный газ. Если со временем на участке появится газопровод, то такой котел можно переоборудовать на работу с газом;
    • Электрокотлы самые безопасные, удобные и тихие, но и самые дорогие. Отапливать ими весь дом накладно, но как резервный источник тепла они годятся.

    По способу установки котлы бывают:

    • настенные;
    • для наружного применения.

    Настенные котлы в компактном корпусе содержат такие необходимые элементы, как автоматика, датчики, расширительный бак и др. В таком исполнении выпускаются котлы до 60 кВт. Если мощность котла не превышает 35 кВт, допускается установка его на кухне или в прихожей. Настенные модели часто более чувствительны к водным условиям. Напольные модели могут быть любой мощности, они незаменимы для обогрева больших площадей.

    Какой мощности нужен котел? Расчет лучше доверить специалистам, которые знают, что необходимо учитывать множество параметров. Чтобы примерно понять, какой мощности потребуется оборудование, можно воспользоваться правилом, согласно которому на каждые 10 квадратных метров дома нужен 1 кВт мощности котла. Если он будет использоваться в системе горячего водоснабжения, то к мощности добавляют еще 10%. Чтобы котел не работал на пределе своих возможностей, к полученному значению добавляют еще 20%.

    Номер 4. Котельная в частном доме: требования безопасности

    То, что котельная является объектом повышенной опасности, в пояснении не нуждается. Вопрос в другом. Как обустроить помещение так, чтобы обеспечить максимальную безопасность, комфорт и удобство доступа к оборудованию?

    Общие требования к котельной в частном доме :

    • Стены должны быть из бетона или строительного кирпича. Допускается использование керамической плитки или штукатурки – это негорючие материалы;
    • при установке котла на пол необходима бетонная стяжка, также пол можно покрыть листом металла;
    • при установке настенного котла участок стены должен быть облицован плиткой или покрыт листом металла;
    • В котельной нельзя хранить взрывоопасные и легковоспламеняющиеся вещества. Это не относится только к топливу, которое будет храниться особым образом;
    • Вокруг котла должно быть оставлено достаточно места, чтобы к нему был легкий доступ для эксплуатации, обслуживания и ремонта. Если под котельную отведено небольшое помещение, то разместить все оборудование будет непросто – лучше сделать компоновка котла и других элементов;
    • дверь, ведущая из котельной в дом, должна быть противопожарной.

    В идеале еще до строительства котельной лучше составить проект размещения оборудования и учесть все требования, которые выдвигают такие нормативные акты, как СНиП на котельные II-35 -67, Свод правил проектирования автономных систем теплоснабжения СП-41-104-2000 и Инструкция по размещению теплогенераторов МДС 41-2.2000.

    Котельные с газовым котлом

    Неправильная установка и эксплуатация газовых котлов может привести к пожару или даже взрыву

    При установке газового котла необходимо учитывать следующие особенности:

    • помещение, в котором будет располагаться все оборудование, должно находиться на не менее 6 м на участке 2 ;
    • высота помещения не менее 2,5 м;
    • объем помещения — 15 м 3 и более;
    • Стены котельной, примыкающие к жилым помещениям, должны иметь предел огнестойкости не менее 0,75 ч;
    • минимальный размер оконного проема 0,03 м 2 /1м 3 помещения;
    • наличие подиума для напольного котла высотой не менее 5 см;
    • 1 м свободного пространства должно оставаться перед котлом 2 , между оборудованием, стенами и другими предметами должен быть проход шириной не менее 70 см, иначе доступ к котлу будет затруднен;
    • принудительная вентиляция и канализация;
    • ширина дверного проема не менее 80 см, дверь открывается наружу;
    • для котлов мощностью более 350 кВт необходимо строительство отдельного здания;
    • если котельная находится в пристройке, то необходимо, чтобы она была у глухой стены. Минимальное расстояние до ближайшего окна – 1 м.

    Это не значит, что необходимо выполнять все общие требования.

    Котлы с твердотопливным котлом

    При этом необходимо учитывать следующие требования:

    • расстояние от котла до ближайших стен и предметов от 10 см;
    • на каждый 1 кВт мощности необходимо предусмотреть 8 см 2 оконный проем;
    • дымоход по всей длине должен иметь одинаковый диаметр и как можно меньше поворотов;
    • внутреннюю поверхность дымохода можно оштукатурить, но это не обязательно;
    • в дымоходе должно быть специальное отверстие для его обслуживания;
    • для котлов, работающих на угле или дровах, площадь котла должна быть не менее 8 м 2 ;
    • при использовании угольного котла скрытой проводки, так как угольная пыль взрывоопасна;
    • пространство перед котлом должно быть свободным, чтобы можно было подбрасывать топливо и чистить зольник;
    • Стены из недостаточно пожаробезопасных материалов обшиваются листом стали толщиной 2,5 мм.

    Котельная с дизельным котлом

    Перечень требований следующий:

    • в котельной, а лучше вне ее, необходимо разместить металлический толстостенный бак объемом не менее 1,5 м 3 . Из него топливо будет поступать в бак котла. Доступ к резервуару должен быть свободным;
    • Расстояние от горелки котла до противоположной стены должно быть не менее 1 м.

    Котельная с электрокотлом

    Электрокотел Не сжигает топливо, не шумит и не пахнет. Для него не нужно выделять отдельное помещение, а к вентиляции особых требований нет. Единственное, что нужно помнить, это то, что токопроводящие клеммы котла должны быть заземлены.

    № 5. Требования к дымоходу котельной

    Продукты сгорания газового, жидкотопливного и твердотопливного котла должны быть отведены за пределы котельной с помощью дымохода. При проектировании и обустройстве учитывайте следующие нюансы:

    • дымоход должен быть выше уровня крыши . Это обязательное условие нормальной тяги;
    • В качестве материала дымохода можно использовать кирпич, одностенные и двустенные стальные трубы, керамические, асбестоцементные и вермикулитовые трубы. Самым популярным вариантом по-прежнему остается сталь, за ней следует кирпич. Иногда в кирпичный дымоход укладывают стальные одностенные трубы;
    • независимо от материала должно быть предусмотрено отверстие для ревизии и очистки;
    • если дымоход идет вдоль стены дома, то он должен быть прочно закреплен;
    • Рекомендуется, чтобы диаметр отверстия котла, предназначенного для отвода дымовых газов, был меньше диаметра дымовой трубы.

    № 6. Требования к вентиляции котельной

    Для электрокотла вентиляция особо не нужна, в остальных случаях необходимо будет внимательно изучить существующие требования:

    • Вентиляция котельной может быть совмещена с общедомовой приточной вентиляцией;
    • необходимо обеспечить 3-кратный воздухообмен за 1 час, т. е. если объем котельной 15 м 3 , то за час в нее должно поступать 45 м 3 воздуха. Необходимо поддерживать процесс горения, часть его необходима для волочения;
    • для организации естественной приточной вентиляции в стене напротив котла делают отверстие диаметром 13-15 см при мощности котла до 40 кВт и 17 см при большей мощности. В отверстие помещается специальная вентиляционная труба с заслонкой и сеткой;
    • если котельная представляет собой отдельное помещение, то вентиляцию можно организовать за счет наличия жалюзи внизу входной двери. Даю 8 см на 1 кВт мощности котла 2 вентиляционная площадь;
    • при использовании общедомовой вентиляции размер отверстий рассчитывается исходя из пропорции: на 1 кВт мощности котла 30 см 2 отверстий;
    • принудительная вентиляция должна работать более эффективно, не будет зависеть от различных погодных факторов, но будет потреблять электроэнергию. Чтобы немного сэкономить, можно синхронизировать работу котла и вентиляции, чтобы вентилятор включался только при работающем котле. При использовании газовых и дизельных котлов вентилятор размещают в корпусе, чтобы не произошло воспламенение.

    Номер 7. Модульные котельные

    Если в доме не удается найти подходящее помещение для котельной, пристройка выглядит неэстетично, а построить отдельное здание нет возможности, можно использовать специальную модульную котельную номера. Они производятся в готовом виде, имеют весь набор необходимых элементов, поэтому установка занимает минимум времени.

    Модульная котельная представляет собой металлическую емкость длиной не более 2,5 м. Стены в нем двойные, между ними используется специальный войлочный утеплитель. Мощность может быть разной, но обычно такие котельные используются для обогрева помещений объемом до 1300 м 3 (при высоте потолков 2,7 м это около 480 м 2 ) В зависимости от того, какой тип котла используется, в качестве топлива используется дизель, уголь, дрова и т.д.

    Трехслойная металлическая труба с утеплителем ведет от модульной котельной к дому. Стандартная длина 6 м, но может быть увеличена. Монтаж такого оборудования прост. Его просто нужно установить возле дома (при необходимости то котельную можно перевезти в другое место), подключить к электричеству и заполнить систему отопления водой. Обычно такое оборудование обеспечивает резервное питание.

    Наконец

    Приступая к проектированию котельной, внимательно изучите всю законодательную базу. Если вы планируете использовать мощное оборудование, то лучше доверить подготовку проекта специалистам. Если оборудование не отличается особой мощностью, то собственноручно составленный проект желательно показать профессионалу. Консультация регулирующих служб не будет лишней.

    Теги:Котел отопительный

    Дровяное отопление частного дома своими руками: котлы, схемы, отзывы

    Несмотря на возможность установки газового отопления, дровяное отопление по-прежнему актуально. Производится в условиях отсутствия газопроводов и при наличии дешевых древесных источников энергии. Но как организовать дровяное отопление частного дома на профессиональном уровне своими руками? Описания котлов, схемы и отзывы помогут решить эту проблему.

    Содержание

    1. Как правильно сделать дровяное отопление
    2. Схемы дровяного отопления дома
    3. Обзор твердотопливных котлов
    4. Классические дровяные котлы
    5. Дровяные котлы длительного горения
    6. Правила организации котельной для дровяного отопления
    7. Изготовление дровяного котла своими руками
    8. Отзывы о дровяном отоплении

    Как сделать дровяное отопление правильно

    Общая схема дровяного отопления

    Современное дровяное отопление загородного дома существенно отличается от старых схем. Для этого уже практически не используют большие кирпичные печи. Они служили теплообменником — при нагревании их поверхность отдавала тепло воздуху в помещении. Однако их заменили современным дровяным отоплением на даче с установкой котлов, трубопроводов, радиаторов и батарей.

    Особенностью является возможность использовать несколько видов конструкций для сжигания дров — печи, камины или котлы. Все зависит от площади дома, возможности размещения отопительных приборов и бюджета всего мероприятия. Для того, чтобы сделать дровяное отопление частного дома своими руками, вам потребуется учесть следующие факторы:

    • Требуемая тепловая мощность системы … Зависит от степени теплоизоляции дома , его объем и климатические особенности региона;
    • Необходимость организации отдельной котельной … Важно знать, что дровяной котел для отопления дома необходимо устанавливать в отдельном помещении, к которому предъявляются особые требования;
    • Место для хранения запаса дров … По технике безопасности запрещается хранить твердое топливо в одном помещении с котлом.

    Что лучше выбрать — отопительный котел на дровах для дачи, камин или печь? Все зависит от параметров здания и финансовых возможностей. Оптимальный вариант – сделать водяное отопление, при котором котел будет выполнять функцию нагрева воды. Для более детального анализа следует взвесить все «за» и «против» каждого типа обогревателя.

    Дополнительно с отоплением можно сделать систему горячего водоснабжения дома. Для этого нужно установить двухконтурный котел на дровах.

    Схемы дровяного отопления дома

    Схема подключения котла с тепловым аккумулятором

    Ключевым моментом при проектировании дровяного отопления является выбор схемы. От этого зависит – будет ли установлен дровяной котел своими руками или его функции будет выполнять печь или камин. Для определения наилучшего варианта необходимо учитывать все возможные факторы.

    В первую очередь учитывается площадь здания и количество комнат. Чаще всего дровяные печи отопления для дачи устанавливаются при наличии максимум двух комнат. В этом случае не обязательно делать систему водяного отопления.

    Рассмотрим основные факторы, влияющие на выбор вида отопления:

    • Вода . .. Состоит из котла (печки, камина), подключенного к трубопроводу. Передача тепловой энергии происходит за счет установленных радиаторов. Оптимальный вариант для дома площадью 80 м²;
    • Печь … Дровяные печи используются для обогрева воздуха в помещении. Отличаются низким КПД, малой площадью нагрева. Однако их обустройство требует наименьших усилий. Исключение составляют конструкции из шамотного кирпича. Этот вид используется для отопления домов площадью менее 60 м²;
    • Камин … Аналог печного теплоснабжения. Разница подкачивается в размере топочной камеры – у камина она гораздо больше. Кроме того, отопление частного дома дровяным котлом иногда подразумевает наличие в конструкции варочной поверхности.

    Теплообменник в духовку

    Как видите, выбор варианта напрямую зависит от площади дома. Следует учитывать, что схему дровяного отопления можно модернизировать. Достаточно установить в топку теплообменник, чтобы можно было сделать полноценное водяное теплоснабжение.

    Но самый распространенный вариант – это установка котла на дровах для обогрева дома. Это гораздо практичнее и проще в использовании, чем камин или печь.

    Для нормальной работы дровяного отопления загородного дома необходимо заранее продумать систему дымохода. Учитывается оптимальный диаметр и высота трубы.

    Обзор котлов на твердом топливе

    Котлы на твердом топливе

    Определяющим компонентом системы водяного отопления на дровах является котел. Именно от его характеристик во многом будут зависеть параметры всего дровяного отопления в загородном доме или доме.

    Перед составлением схемы отопления необходимо определить эксплуатационные и конструктивные характеристики котла:

    1. Тип конструкции — классический или длительного горения. Стоимость последнего выше на 50-60%, но при этом значительно снижается расход топлива, а также повышается уровень автономности в эксплуатации.
    2. Номинальная мощность . .. Для этого необходимо рассчитать потери тепла в доме, которые необходимо компенсировать дровяным отоплением для дачи.
    3. Особенности конструкции — толщина металла, его состав, форма и объем теплообменника.

    Важным фактором является стоимость отопительного оборудования. Именно поэтому в частых случаях изготавливают самодельные котлы отопления на дровах, адаптированные под конкретную систему.

    Чтобы построить полноценную отопительную печь на дровах для дачи, потребуется заливка отдельного фундамента, не связанного с основным. Это применимо только в том случае, если масса будущей конструкции превышает 600 кг.

    Классические дровяные котлы

    Конструкция классического твердотопливного котла

    Часто отзывы о дровяных котлах отопления указывают на их низкий КПД в работе. Зачастую это связано с неправильным выбором модели и несоблюдением правил установки и эксплуатации. Особенно это касается классических котлов отопления на дровах для дачи.

    Принцип его действия основан на передаче тепловой энергии, исходящей от горящих дров, воде в теплообменнике. Для этого в конструкции предусмотрены следующие элементы:

    • Топка . В нее закладываются дрова для дальнейшего сжигания. Его объем определяет мощность дровяного котла отопления, сделанного своими руками. То же самое относится и к заводским моделям;
    • Зольник … Имеет две функции. Наиболее важным из них является подача воздуха для поддержки процесса горения. Именно она создает тягу, необходимую для нормальной работы самодельного дровяного котла отопления. Вторая задача – собрать пепел. В противном случае он засорит емкость печи;
    • Дымоход … Необходим для удаления угарных газов, с его помощью образуется тяга воздуха. Важно правильно подобрать диаметр дымохода, так как без этого дровяное отопление частного дома своими руками снизит КПД и КПД;
    • Теплообменник . .. В классических моделях это область между внутренним и внешним барабаном котла. Заполняется водой из системы. Для подключения к теплоснабжению дома в конструкции предусмотрены патрубки.

    Основной проблемой при отоплении частного дома дровяным котлом является невозможность влиять на мощность оборудования. Для этого можно лишь ограничить поступление воздуха через зольник, тем самым уменьшив количество окружающего кислорода . При этом в большей степени на мощность будет влиять уровень горения дров.
    Перед покупкой котла необходимо знать максимальную длину дров, которые можно загрузить в камеру сгорания.

    Дровяные котлы длительного горения

    Пиролизный котел

    Пиролизные модели являются альтернативой классическим котлам. Они также имеют название котлов длительного горения. Их принцип работы отличается от описанных выше и основан на выделении массы тепла не от сгорания дров, а газа, образующегося при их тлении.

    Зольник в конструкции отсутствует. Его функцию выполняет специальный воздушный канал, который в большинстве случаев имеет вентилятор. После загрузки дров в первичную камеру их поджигают. Из-за низкого содержания кислорода в этой зоне древесина не горит, а тлеет, в результате чего образуется древесный газ. Он перемещается в зону дожигания, где воспламеняется. В этой же части двухконтурного котла отопления на дровах расположен теплообменник.

    Чем отличается дровяная печь для дома с водяным отоплением от вышеописанной конструкции? Основным преимуществом является длительное время сгорания топлива. В заводских моделях одной загрузки хватает на 4-6 часов работы котла. Помимо этого, можно выделить следующие преимущества:

    • Возможность регулирования мощности … В дровяных печах это осуществляется открытием (закрытием) дверцы зольника. В пиролизных моделях степень нагрева воды регулируется расходом воздуха;
    • Реализация операции низкотемпературного нагрева … Уровень нагрева воды в классических моделях может достигать +95°С. Этот режим в настоящее время считается неэффективным. При нормальной теплоизоляции дома оптимальный режим должен быть 65/50. Это уменьшит потребление энергии;
    • Практически полное выгорание топлива … В отличие от дровяных печей для дома с водяным отоплением интенсивность загрязнения дымохода в пиролизных котлах значительно ниже.

    Основным недостатком котлов длительного горения является их высокая стоимость. Однако если подсчитать эксплуатационные расходы, расход топлива – экономическая эффективность их установки будет очевидна.

    Для нормальной работы дровяного теплоснабжения загородного дома с пиролизными котлами необходимо оборудовать автоматическим регулятором интенсивности вентилятора. Может быть подключен к внешним датчикам температуры.

    Правила организации котельной для дровяного отопления

    Схема котельной в частном доме

    Профессиональная организация дровяного отопления частного дома самостоятельно подразумевает обустройство котельной. Это должно быть отдельное помещение, в котором находится котел и средства регулирования его работы.

    Если дровяное теплоснабжение дачи осуществляется по самотечной схеме, то котел должен располагаться в самой нижней точке системы. Для принудительного обогрева таких требований нет. Также следует подготовить помещение, в котором будет установлено отопительное оборудование. Он должен соответствовать следующим требованиям:

    • Высота потолков — не менее 2,5 м;
    • Полезная площадь — от 6 м². При этом его минимальный объем должен быть 15 м³;
    • Принудительная вентиляция. Скорость воздухообмена в три раза больше объема при работе дровяного котла для отопления дома;
    • Параметры дымохода. Минимальная высота 4 м. Диаметр зависит от присоединяемого котельного патрубка, но не менее 100 мм;
    • Для проведения профилактических и ремонтных работ необходимо обеспечить свободный доступ со всех сторон к котлу отопления на дровах для дачи;
    • Освещение должно быть комбинированным — естественное и искусственное.

    Важным моментом является обеспечение пожарной безопасности. Для этого необходимо использовать для отделки помещений только негорючие материалы. Если в отоплении частного дома с помощью дровяного котла используются электрические элементы, необходимо провести линию электропередач. Монтаж контура заземления осуществляется только по требованию производителя.

    Одной из проблем при эксплуатации дровяной печи является вероятность возникновения обратной тяги. Чтобы свести этот эффект к минимуму, на дымоход рекомендуется установить специальную конструкцию.

    Изготовление дровяного котла своими руками

    Самодельный котел

    Сложно ли сделать дровяной котел для дома своими руками? Главное условие такой конструкции – толщина и марка используемой стали. В заводских моделях внешний кожух выполнен из жаропрочной стали толщиной 1,5 мм. Для теплообменника эти параметры должны быть больше – от 2 мм.

    Оптимальный вариант – создать сварную конструкцию, которая по форме будет похожа на заводские модели. Однако если посчитать трудоемкость работ и стоимость материалов, то разница между покупкой и изготовлением своими руками будет небольшой. Поэтому в качестве альтернативы дровяным печам для дома с водяным отоплением часто используют простые стальные бочки. Главное условие – толщина их стенки – от 1,5 мм.

    Для изготовления нужна емкость около 200 литров. Он разрезается вдоль и внутри устанавливается перегородка. Его длина должна быть меньше длины ствола. Это необходимо для установки решеток.

    Затем на лицевой стороне вырезаются отверстия для крепления двери. Их следует выбирать заранее, чтобы не ошибиться с размером. Для удаления угарного газа в задней части конструкции прорезают дымоход. Его диаметр может быть от 50 до 100мм.

    Однако, судя по отзывам о таком дровяном котле отопления, можно отметить следующие недостатки:

    • Низкий КПД;
    • Нагрев корпуса, при прикосновении к которому можно получить ожоги;
    • Короткий срок службы.

    Подобные конструкции применяются для обогрева небольших хозяйственных помещений – гаража, склада и т. д. Для дома лучше всего приобрести модель заводского качества. Он будет соответствовать современным схемам дровяного отопления.

    Модель котла мощность, кВт Стоимость, руб.
    Buderus Logano G221 20 69900
    Dakon DOR F 24 24 60300
    Proterm DLO 30 24 58450

    Before making a homemade wood- горящий котел для системы отопления, необходимо рассчитать оптимальные размеры топки.

    Отзывы о дровяном отоплении

    Один из способов выбрать комплектацию дачи с дровяной печкой или котлом – подробный анализ отзывов. Они рассказывают о преимуществах и недостатках каждого из этих компонентов. Однако стоит знать, что отзывы о дровяных печах и котлах почти всегда субъективны:

    • До недавнего времени у нас на даче стояла старая печка. Мы уже думали заменить его на котел, но на это не хватило средств. По совету специалиста установлен новый дымоход — сэндвич. И какое же было удивление, когда тяга увеличилась, расход дров стал меньше. Вывод – нужно сначала проверить остальные узлы печи, а потом уже думать о замене;
    • После установки котла длительного горения значительно уменьшился расход дров. Единственное, что не было учтено, это обязательное утепление всего дома. Пришлось срочно менять окна на новые;
    • Для дачи решили сделать отопление дровами от печи. После долгих раздумий был установлен и подключен к трубам самодельный теплообменник. Результат оказался даже лучше, чем ожидалось. Теперь дом прогревается намного быстрее.

    При организации дровяного отопления необходимо оборудовать место для хранения топлива. Это должно быть помещение с нормальной комнатной температурой и влажностью. В противном случае сырая древесина будет иметь меньшую теплоотдачу.
