Сегодня мы узнаем, как сделать катушку Тесла своими руками. Возможно, вы знаете об этом устройстве из компьютерных игр, кино, или шоу с применением эффектов этой мини катушки. Если убрать всю мистику, связанную с катушками Тесла и оставить лишь научные факты, то мы получим просто высоковольтный резонансный трансформатор, работающий без сердечника в домашних условиях. Чтобы не умереть со скуки от сухой теории, давайте перейдём сразу к практике.

Шаг 1: Схема

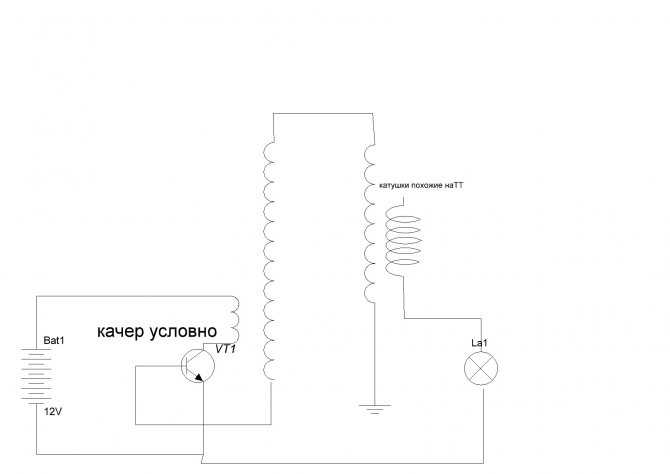

Схема катушки Тесла очень проста и нам нужно всего несколько компонентов:

• источник питания 9-21V (также подойдут батарейки с таким же вольтажом)
• маленький радиатор
• транзистор 13009 или 13007 (или любые биполярные транзисторы с похожими параметрами)
• потенциометр 50 kOhm
• резистор 180 Ohm
• медный обмоточный провод диаметром 0.1 — 0.3 мм и длиной около 200м (я использовал провод диаметром 0. 19мм)

Также нам понадобится рамка для вторичной катушки, это может быть любой диэлектрический цилиндр диаметром примерно 5 см и длиной 20 см. В моем проекте я использовал трубку ПВХ.

Шаг 2: Катушки

Давайте начнём с самой сложной части — вторичной катушки. Для её изготовления нужно намотать от 500 до 1500 витков, моя была примерно на 1000 витков. Закрепите начало провода и начните наматывать, вам не нужно считать точное количество витков — просто умножьте диаметр провода на количество витков, которое вы собираетесь сделать — это и будет длина вашей обмотки. Когда закончите обмотку, закрепите конец провода скотчем, или лучше парой капель лака.

Первичная будет намного проще — я наклеил бумажную пленку липкой стороной наружу (для возможности передвигать её) и намотал на неё 10 витков обычного повода, покрытого ПВХ.

Шаг 3: Спайка

Следующим шагом будет спайка. Делайте всё по схеме. Макетную плату использовать не обязательно. Будьте аккуратны при припаивании потенциометра — 9 из 10 не работают из-за того, что его припаяли неправильно! Соедините первичную и вторичную катушку, последняя имела специальную изоляцию, которую я перед спаиванием снял.

Шаг 4: Включение

Итак, когда всё готово, поверните потенциометр в среднее положение и положите рядом с трансформатором Тесла лампочку. Подайте питание и медленно крутите потенциометр. Катушка очень слаба, поэтому вам не стоит опасаться удара током — ваша кожа защитит вас. Тем не менее, будьте аккуратны и не ложите электронику (смартфоны, ноутбуки и т.д.) рядом с работающим трансформатором. Помните, что высоковольтные искры — это плазма, а она очень горячая, так что её нельзя трогать. Если катушка Тесла не работает, попробуйте перевернуть провода на первичной катушке, это обычно помогает. Также вы можете попытаться добавить или убрать пару витков из нее.

Шаг 5: Итог

Давайте поговорим о том, как можно улучшить наше устройство.

Первое, что можно сделать — увеличить вольтаж, при использовании этой схемы, я не рекомендую выходить за пределы 25V. Вторым шагом можно поиграть с первичной катушкой. Логика проста: меньше витков — больше ток, что равносильно большей мощности. Я остановился на 5 витках, также можно подвигать первичную катушку относительно вторичной.

Оглавление

• Шаг 1: Схема
• Шаг 2: Катушки
• Шаг 3: Спайка
• Шаг 4: Включение
• Шаг 5: Итог

Катушка тесла своими руками в домашних условиях

Содержание

1. Как Тесла изобрёл свою катушку
2. Принцип работы катушки тесла и применение
3. Изготовление катушки Тесла своими руками в домашних условиях
4. Схема
5. Инструменты и материалы
6. Пошаговая инструкция по изготовлению катушки
7. Особенности изготовления других видов устройств
8. Видео: как создать мини-катушку тесла

Сочетание нескольких физических законов в одном приборе воспринимается далёкими от физики людьми как чудо или фокус: вылетающие разряды, похожие на молнии, светящиеся вблизи катушки люминесцентные лампы, не подключённые к обычной электросети и т. д. При этом собрать катушку тесла своими руками можно из стандартных деталей, продающихся в любом магазине электротехники. Настройку устройства разумнее делегировать тем, кто знаком с принципами электричества, либо тщательно изучить соответствующую литературу.

Как Тесла изобрёл свою катушку

Никола Тесла — величайший изобретатель XX века

Одним из направлений работы Никола Тесла в конце девятнадцатого столетия стала задача передачи электрической энергии на большие расстояния без проводов. 20 мая 1891 года на своей лекции в университете штата Колумбия (США) он продемонстрировал сотрудникам Американского института электроинженерии удивительный прибор. Принцип его действия лежит в основе современных энергосберегающих люминесцентных ламп.

Во время экспериментов с катушкой Румкорфа по методике Генриха Герца Тесла обнаружил перегревание стального сердечника и плавление изоляции между обмотками при подключении к прибору высокоскоростного генератора переменного тока. Тогда он принял решение модифицировать конструкцию, создав воздушный зазор между обмотками и перемещая сердечник в различные положения. Он добавил в схему конденсатор, препятствующий выгоранию катушки.

Принцип работы катушки тесла и применение

При достижении соответствующей разности потенциалов избыток энергии выходит в виде стримера с фиолетовым свечением

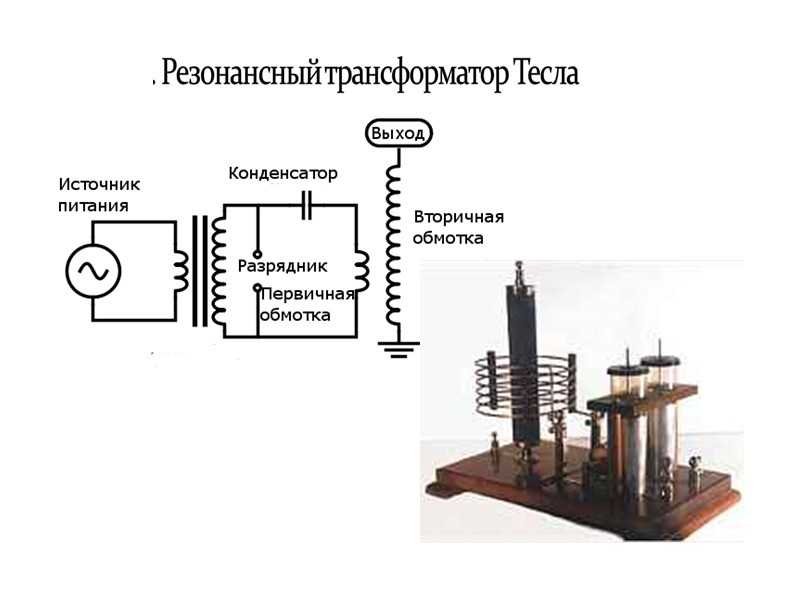

Это резонансный трансформатор, в основе работы которого лежит следующий алгоритм:

• конденсатор заряжается от высоковольтного трансформатора;
• при достижении необходимого уровня заряда происходит разрядка с проскакиванием искры;
• в первичной катушке трансформатора происходит замыкание, приводящее к возникновению колебаний;
• перебирая точку подключения к виткам первичной катушки, изменяют сопротивление и настраивают всю схему.

В результате высокое напряжение в верхней части вторичной обмотки приведёт к появлению впечатляющих разрядов в воздухе. Для большей наглядности принцип действия устройства сравнивают с качелями, которые раскачивает человек. Качели — это колебательный контур из трансформатора, конденсатора и разрядника, человек — первичная обмотка, ход качели — движение электрического тока, а высота подъёма — разность потенциалов. Достаточно несколько раз с определённым усилием толкнуть качели, как они поднимутся на значительную высоту.

Помимо познавательно-эстетического использования (демонстрация разрядов и светящихся без подключения к сети ламп), устройство нашло своё применение в следующих отраслях:

• радиоуправление;
• передача данных и энергии без проводов;
• дарсонвализация в медицине — обработка поверхности кожи слабыми токами высокой частоты для тонизирования и оздоровления;
• поджиг газоразрядных ламп;
• поиск течи в вакуумных системах и др.

Изготовление катушки Тесла своими руками в домашних условиях

Проектирование и создание устройства не представляет сложности для людей, знакомых с принципами электротехники и электричества. Однако даже новичку под силу будет справиться с этой задачей, если провести грамотные расчёты и скрупулёзно следовать пошаговой инструкции. В любом случае до начала работ следует обязательно ознакомиться с правилами техники безопасности для работ с высоким напряжением.

Схема

Катушка тесла представляет собой две катушки без сердечника, посылающих большой импульс тока. Первичная обмотка состоит из 10 витков, вторичная — из 1000. Включение в схему конденсатора позволяет снизить до минимума потери искрового заряда. Выходная разность потенциалов превышает миллионы вольт, что позволяет получать эффектные и зрелищные электрические разряды.

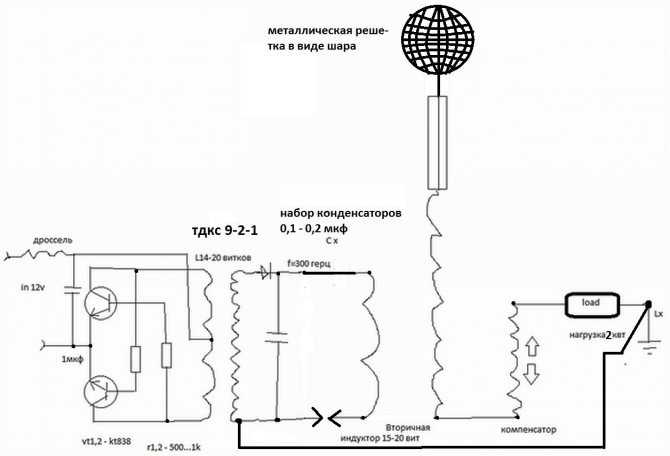

Перед тем как взяться за изготовление катушки своими руками, необходимо изучить схему её строения

Инструменты и материалы

Для сбора и последующего функционирования катушки Тесла понадобится подготовить следующие материалы и оборудование:

• трансформатор с выходным напряжением от 4 кВ 35 мА;
• болты и металлический шарик для разрядника;
• конденсатор с рассчитанными параметрами ёмкости не ниже 0,33 µF 275 В;
• ПВХ труба диаметром 75 мм;
• эмалированная медная проволока сечением 0,3–0,6 мм — пластиковая изоляция предотвращает пробой;
• полый металлический шар;
• толстый кабель или трубка из меди сечением 6 мм.

Пошаговая инструкция по изготовлению катушки

В качестве источника питания также можно использовать мощные батареи

Алгоритм изготовления катушки состоит из следующих этапов:

1. Подбор источника питания. Оптимальный вариант для новичка — трансформаторы для неоновых вывесок. В любом случае выходное напряжение на них не должно быть ниже 4кВ.
2. Изготовление разрядника. От качества этого элемента зависит общая производительность устройства. В самом простом случае это могут быть вкрученные на расстоянии в несколько миллиметров друг от друга обыкновенные болты, между которыми установлен металлический шарик. Расстояние подбирают таким образом, чтобы искра пролетала в том случае, когда только разрядник подключён к трансформатору.
3. Расчёт ёмкости конденсатора. Резонансную ёмкость трансформатора умножают на 1,5 и получают искомую величину. Конденсатор с заданными параметрами разумнее приобрести готовый, поскольку при отсутствии достаточного опыта сложно собрать этот элемент самостоятельно, чтобы он работал. При этом могут возникнуть сложности с определением его номинальной ёмкости. Как правило, при отсутствии большого элемента конденсаторы катушки представляют собой сборку из трёх рядов по 24 конденсатора в каждом. При этом на каждом конденсаторе должен быть установлен гасящий резистор 10 МОм.
4. Создание вторичной катушки. Высота катушки равна пяти её диаметрам. Под эту длину подбирают подходящий доступный материал, например, поливинилхлоридную трубу. Её обматывают медной проволокой в 900–1000 витков, а затем покрывают лаком для сохранения эстетичного внешнего вида. К верхней части прикрепляют полый шар из металла, а нижнюю часть заземляют. Желательно продумать отдельное заземление, так как при использовании общедомового велика вероятность выхода из строя других электроприборов. Если готовый металлический шар отсутствует, то его можно заменить другими аналогичными вариантами, выполненными самостоятельно:
   • обернуть пластиковый шар фольгой, которую следует тщательно разгладить;
   • обмотать алюминиевой лентой гофротрубу, свёрнутую в круг.
5. Создание первичной катушки. Толщина трубки препятствует резистивным потерям, с увеличением толщины уменьшается её способность к деформированию. Поэтому сильно толстый кабель или трубка будут плохо сгибаться и трескаться в местах сгибов. Шаг между витками выдерживают в 3–5 мм, количество витков зависит от общих габаритов катушки и подбирается экспериментально, также как и место подключения устройства к источнику питания.
6. Пробный запуск. После выполнения первичных настроек запускают катушку.

Особенности изготовления других видов устройств

Её в основном используют в оздоровительных целях

Для изготовления плоской катушки предварительно готовят основание, на которое последовательно укладывают два медных провода сечением 1,5 мм параллельно плоскости основания. Сверху укладку лакируют, продлевая срок службы. Внешне этот прибор представляет собой ёмкость из двух вложенных друг в друга спиральных обкладок, подключаемых к источнику питания.

Технология изготовления мини-катушки идентична выше рассмотренному алгоритму для стандартного трансформатора, но в этом случае понадобится меньше расходных материалов, а запитать её можно будет от стандартной батарейки «Крона» 9В.

Видео: как создать мини-катушку тесла

При подключении катушки к трансформатору, выводящему ток посредством музыкальных волн высокой частоты, можно получить устройство, разряды которого меняются в зависимости от ритма звучащей музыки. Используется при организации шоу и развлекательных аттракционов.

Катушка Тесла — высокочастотный резонансный трансформатор высокого напряжения. Потери энергии при высокой разнице потенциалов позволяют получать красивые электрические явления в виде молний, самозагорающихся ламп, реагирующих на музыкальный ритм разрядов и др. Собрать этот прибор можно из стандартных электротехнических деталей. Однако не следует забывать о мерах предосторожности как во время создания, так и во время использования устройства.

Как сделать мини-катушку Теслы 9v

Будь то обычный школьный проект или умопомрачительный проект дугового разряда, катушку Тесла всегда интересно собирать, и она определенно сделает ваш проект крутым и привлекательным. Катушка Тесла представляет собой простую катушку, которая создает электрическое поле высокого напряжения в воздухе, когда подается небольшая входная мощность (9 В), это электрическое поле достаточно сильное, чтобы светить маленькие лампочки. Этот принцип был изобретен Никола Тесла , которому также принадлежит заслуга в изобретении асинхронных двигателей, переменного тока, неоновых ламп, пультов дистанционного управления и т. д.

Эта мини-катушка Тесла очень проста и работает только с помощью 9-вольтовой батареи и очень небольшого количества общедоступных электронных компонентов, что делает ее очень простой в сборке (скрестим пальцы). Есть несколько человек, которые уже попробовали этот проект и не смогли получить результат; это в основном из-за нескольких часто встречающихся тонких ошибок. Таким образом, не имеет значения, отказались ли вы уже от катушек Теслы или вы совершенно новичок в этой теме, это руководство станет вашей последней остановкой в ​​сборке и отладке вашей катушки Тесла и ее работе. В этом мастер-классе мы изучим Как сделать простую катушку Тесла с батареей 9 В и передавать энергию по беспроводной сети .

Предупреждение: Это проект высокого напряжения, поэтому убедитесь, что вы всегда знаете, что делаете. Напряжение не смертельно, но все же может вызвать повреждение нервов и тканей при прямом контакте с любой дугой. Вам не нужно сильно бояться, но всегда помните, что нельзя прикасаться к катушке, пока она включена.

Компоненты, необходимые для сборки миниатюрной катушки Теслы

1. Магнитный провод, также известный как Эмалированный медный провод
2. Резистор 22К
3. 2N2222 Транзистор
4. Светодиод
5. Обычная проволока для макета
6. Любой непроводящий цилиндрический объект
7. Батарея 9 В (или питание 5 В)
8. Макет

Мини-катушка Тесла Работа:

Прежде чем мы начнем собирать катушку Тесла, очень важно знать, как она работает. Только тогда мы сможем успешно построить и отладить его. Катушка Тесла работает по принципу 9.0003 Электромагнитная индукция. Согласно которой при помещении проводника в переменное магнитное поле внутри проводника будет индуцироваться небольшой ток. Для катушки Тесла этот проводник будет называться вторичной катушкой , а переменное магнитное поле будет создаваться первичной катушкой за счет пропускания колебательного тока через первичную катушку.

Это может показаться немного запутанным, но давайте перейдем к принципиальной схеме, где все будет ясно.

Мини-катушка Теслы 9 В:

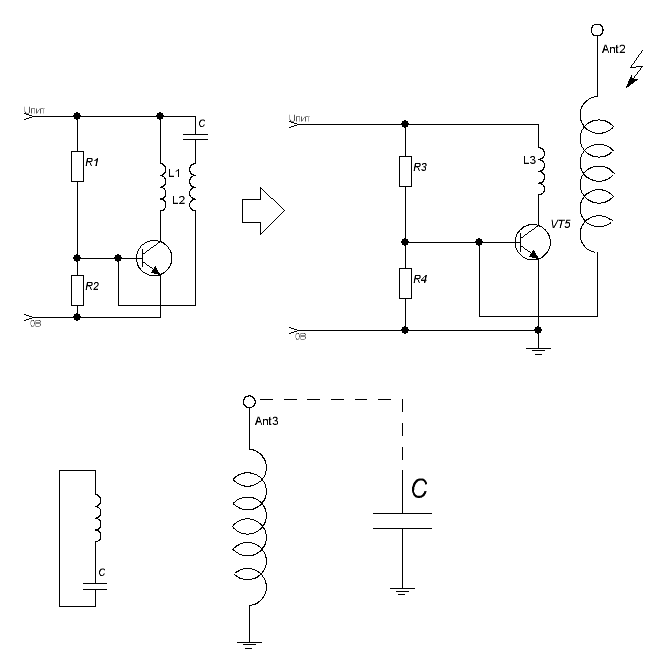

Принципиальная схема Мини-катушки Тесла проекта , приведенная ниже, очень проста. Итак, давайте разберемся, как это работает, и научимся его строить. Основным компонентом на этой схеме катушки мини-Тесла является вторичная катушка (золотого цвета), которая сделана путем намотки магнитного провода (эмалированного) вокруг цилиндрического объекта (подойдет любой непроводящий объект).

Сильноточный высокочастотный транзистор типа 2N2222 используется для подачи тока через первичную обмотку (фиолетового цвета). Вся установка питается от 9В батареи , как показано выше. Положительный конец батареи достигает коллектора транзистора через первичную катушку, а эмиттер заземлен. Это означает, что всякий раз, когда транзистор проводит ток, ток течет через первичную катушку. Светодиодный диод и один конец вторичной катушки также подключены к базе транзистора, чтобы заставить схему колебаться, таким образом, транзистор будет посылать колебательный ток в первичную катушку. Если вы хотите получить больше технических знаний и узнать, как колеблется ток, вы можете найти Google для « Цепь возбудителя Slayer » .

Итак, при таком расположении у нас есть первичная катушка, которая будет иметь колебательный ток и, следовательно, будет создавать вокруг себя переносящий магнитный поток. Теперь эта катушка намотана на вторичную катушку, и, следовательно, в соответствии с законом электромагнитной индукции во вторичной катушке будет индуцироваться напряжение. Поскольку количество витков во вторичной катушке намного больше, чем в первичной, это напряжение будет очень высоким, и, следовательно, эта катушка будет иметь очень сильный электрический поток вокруг нее, который достаточно мощен, чтобы накалить обычные лампы CFL и используется в Беспроводная передача энергии .

Намотка вторичной катушки:

Одним из очень важных шагов в этом проекте является намотка вторичной катушки. Это трудоемкий процесс, поэтому не торопитесь в этой части. В первую очередь вам понадобится магнитная катушка, которую еще называют эмалированной проволочной катушкой. Эти провода можно найти внутри катушек реле, трансформаторов и даже двигателей. Вы можете либо использовать его повторно, либо купить себе новый. Чем тоньше проволока, тем лучше будет результат.

Когда вы закончите с магнитным проводом, вам понадобится цилиндрический предмет . Единственным правилом при выборе этого объекта является то, что он не должен быть токопроводящим , вы можете выбрать ПВХ трубы, картонный рулон или даже сложить вместе 4-5 листов формата А4 и свернуть их. Диаметр цилиндра может быть от 5 до 10 см, а длина должна быть не менее 10 см. Чем длиннее объект, тем большее количество витков он может поместить.

После получения катушки и цилиндрического объекта пришло время начать процесс намотки, просто намотайте несколько витков и используйте ленту, чтобы закрепить обмотку сначала, а затем продолжите полная обмотка. При намотке 9 убедитесь, что вы следуете приведенным ниже советам.0007

1. Намотать катушки как можно ближе
2. Не перекрывайте один виток катушки другим
3. Постарайтесь получить как минимум 150 витков, значение 300 витков обычно будет хорошим.

Распространенные заблуждения:

Хотя эта схема работает и ведет себя как катушка Тесла, она далека от реальной катушки Тесла. Правильное название этой схемы: Катушка Тесла для возбудителя убийцы или Катушка Тесла для бедняков. Вы можете учиться и зарабатывать деньги с этой схемой, но имейте в виду, что это не катушка Тесла. При этом давайте продолжим наш проект. Как только мы будем готовы с катушкой, мы почти на 90% завершим проект, после чего просто следуем принципиальной схеме и выполняем соединения, но есть несколько часто задаваемых вопросов: «Почему моя катушка тесла не работает?» вопросы, на которые вы можете найти ответы ниже.

1. Не используйте обычный транзистор вместо 2N2222, если вы не знаете, как выбрать точный эквивалент для этого транзистора.
2. Резистор 22К не обязательно должен быть точно таким же, он может быть от 12К до 30К.
3. Убедитесь, что батарея 9 В, которую вы используете, является новой, потому что дешевые батареи не будут работать более 5 минут с этой схемой. Если у вас есть Arduino или что-то еще, что может дать вам + 5 В, вы также можете использовать это.
4. Совершенно нормально, если ваша катушка имеет любое количество витков, но она должна иметь как минимум не менее 150 витков, вам не нужно быть очень точным при подсчете.
5. Схема может работать от 5В до 10В. Однако не пропускайте через него более 500 мА
6. Светодиод имеет другое предназначение, кроме свечения, он фактически используется для переключения транзистора, поэтому не игнорируйте его, светодиод КРАСНОГО цвета будет работать нормально.
7. Ваш светодиод может светиться или не светиться, когда на цепь подается питание, вам не о чем беспокоиться.
8. Вы можете получить или не получить искру (дугу) на свободном конце вторичной обмотки, об этом также не нужно беспокоиться. Если вы получаете дугу, не трогайте ее.
9. Всегда проверяйте, работает ли цепь, только используя обычную лампу компактной люминесцентной лампы.
10. Добавление металлической нагрузки (бумаги из фольги) поверх вторичной обмотки необязательно, но это, безусловно, улучшит результаты, но не обязательно для получения основного рабочего выхода.
11. Вероятность того, что вы услышите какой-либо шипящий звук, очень мала, так что не ждите.

Изготовление и испытание 9-вольтовой мини-катушки Теслы:

Просто следуйте инструкциям по намотке катушки и используйте макетную плату для подключения, как показано на принципиальной схеме. Как только вы закончите со всем своим мини-катушка Тесла проекта будет выглядеть примерно так.

У меня нет резистора на 22 кОм или чего-либо поблизости, поэтому я использовал два резистора по 47 кОм параллельно, как показано на схеме. Теперь, наконец, пришло время повеселиться. Просто включите цепь с помощью новой батареи 9 В и поднесите лампу CFL близко к катушке, и вы сможете наблюдать, как лампа CFL светится без какого-либо подключения сама по себе, как показано в видео ниже. Вы также можете добиться такого же эффекта на ламповых светильниках. Идите вперед и поэкспериментируйте с этим, есть гораздо больше возможностей для улучшения проекта, увеличив номинальный ток или увеличив количество витков на вторичной обмотке, чтобы получить дуги на свободном конце вторичной обмотки. Но все это осталось для нового туториала.

Вы также можете проверить работоспособность цепи с помощью мультиметра , просто переведите мультиметр в режим измерения напряжения. Прикоснитесь к черному щупу на земле цепи и оставьте красный щуп парящим в воздухе, мультиметр должен показывать очень высокое напряжение, как показано ниже, где мультиметр показывает очень высокое напряжение 1247 В. Вас уже предупредили, будьте очень осторожны с этими установками высокого напряжения. Узнайте здесь, как пользоваться цифровым мультиметром .

Вы также можете проверить наличие флюса с помощью мультиметра клещевого типа в режиме NCV. Когда вы поднесете мультиметр к катушке, он начнет издавать звуковой сигнал с мигающим светом.

Но, подождите!!!…., что если ваша лампочка не горит. Не волнуйтесь, это должна быть очень тонкая проблема. Наиболее распространенным решением, которое можно попробовать в первую очередь, является изменение полярности вашей первичной катушки, то есть подключение коллекторного конца первичной катушки к плюсу батареи, а положительного конца батареи к контакту коллектора. Это должно помочь вам решить проблему. Если нет, попробуйте использовать новый 9V или какой-либо другой надежный источник питания.

Даже в этом случае, если вы столкнетесь с какой-либо проблемой, убедитесь, что вы прочитали заголовок распространенного заблуждения выше, и проверьте подключение вашей цепи. Если все не удается, не стесняйтесь опубликовать свою проблему в качестве комментария ниже. Я сделаю все возможное, чтобы ваша схема работала.

Как сделать катушку Теслы: 11+ увлекательных бесплатных планов — MyMyDIY

Создание собственной катушки Тесла может быть увлекательным и полезным занятием. Это относительно простой проект, и он не требует особых знаний или оборудования.

Кроме того, существует множество различных проектов катушек Тесла, сделанных своими руками, из которых вы можете выбрать тот, который соответствует вашему уровню навыков и интересам.

Посмотреть этот пост в Instagram

Пост, опубликованный TeslaCoil Pro (@teslacoilpro)

Катушки Тесла — это устройства, использующие высокое напряжение для создания искр. Они названы в честь их изобретателя Николы Теслы, который разработал их в конце 1800-х годов.

Катушки Тесла изначально использовались в электрическом оборудовании, но с тех пор они использовались для различных целей, включая демонстрации, эксперименты и даже искусство.

Ознакомьтесь с некоторыми из наших любимых проектов катушки Тесла своими руками ниже:

Содержание

• Бесплатный план проекта катушки Тесла своими руками
  • 1. Простая катушка Тесла
  • 2. Катушка Тесла
  • 3. Катушка Тесла
  • 4 90.31 Катушка
  • 5. Катушка Теслы
  • 6. Катушка Тесла: Вторичная катушка
  • 7. Настольный генератор катушки Тесла
  • 8. Простая малая катушка Тесла
  • 9. Простая катушка Тесла
  • 10. Миниатюрная самодельная катушка Тесла

    031 11. Проект башни Теслы Jiffycoil

  • 12. Устройство для намотки катушек Тесла LEGO
• Как собрать катушку Тесла своими руками
  • Шаг 2: Сборка
  • Шаг 3: Веселье

Связанная информация (FA

)

Бесплатные планы проекта катушки Тесла своими руками

Катушка Тесла своими руками представляет собой комплект катушки Тесла, который экспериментаторы могут собрать сами. Он поставляется со всем, что вам нужно, чтобы начать создавать свои собственные катушки и испытывать беспроводное высоковольтное электричество.

Посмотреть план

Это можно сделать, не выходя из собственного дома, но имейте в виду: высокое напряжение может вас убить. В комплект входят инструкции по сборке собственной катушки, чтобы вы могли безопасно настроить устройство и узнать, что происходит внутри него.

Посмотреть план

Катушка Тесла — это устройство, которое может производить электричество высокого напряжения и слабого тока. Высокое напряжение создается электрическим зарядом между двумя металлическими пластинами. Когда электрический ток подается на одну из пластин, он создает электрическое поле между двумя пластинами, и это электрическое поле создает магнитное поле вокруг другой пластины.

Посмотреть план

Катушки Теслы — тип электрического резонансного трансформатора, изобретенного Николой Теслой. Схема способна производить высокие напряжения и токи и используется для развлечения, обучения физике и в электротерапии.

Посмотреть план

Катушки Тесла своими руками — это научно-популярный проект для студентов, любителей и исследователей. Их можно сделать из предметов домашнего обихода, таких как медная проволока, гвозди и алюминиевая фольга.

Посмотреть план

Катушки Тесла своими руками — это популярный проект для людей, которые хотят узнать больше об электричестве, электронике и физике. Это также интересный проект для людей, которые хотят создать собственную катушку Теслы. Посмотрите этот проект и получите полезную диаграмму!

Посмотреть план

7. Настольный генератор с катушкой Теслы

Катушка Тесла представляет собой электрический эквивалент трансформатора. Он состоит из двух катушек, настроенных на резонанс на одной частоте, а затем соединенных искровым разрядником для создания между ними электрической дуги. Электричество колеблется между двумя катушками, что создает переменные токи высокого напряжения и высокой частоты в воздухе вокруг него.

Посмотреть план

Посмотреть план

Посмотреть план

Посмотреть план

Посмотреть план

Посмотреть план

Как сделать катушку Тесла своими руками

Шаг 1: Материалы

Материалы, которые вам потребуются, включают:

• Полая металлическая трубка a02
• тороидальный сердечник (T50-2) с зазором не более 12 мм. Можно заказать на сайте http://www.coilcraft.com/

.

• около 2 метров эмалированного медного провода 20 AWG для вторичной обмотки
• источник питания, который может обеспечить около 15 кВ при токе от 5 до 10 ампер
• металлический диск, предпочтительно стальной, радиусом 12 см и толщиной 1 мм или меньше. Можно заказать на сайте http://www.mcmaster.com/

.

• Конденсаторы – вам понадобятся либо три высоковольтных конденсатора на 60 нФ – 1000 В, либо три меньших, состоящих из одного 10 нФ и двух 100 нФ на 400–1000 В
• искровой разрядник, соответствующий частоте, которую вы будете использовать. Его можно сделать из прочной проволоки, обернутой вокруг предмета, например металлической отвертки, выдерживающей высокое напряжение.

Этап 2: Строительство

Посмотреть этот пост в Instagram

Пост, опубликованный Анук Виппрехт (@anoukwipprecht)

Вырежьте отверстие в центре одного конца трубки и вырежьте круглую металлическую пластину толщиной не менее 1 см. Отверстие должно оставаться примерно на дюйм с каждой стороны диска при вставке.

Вставьте сердечник тора с одного конца трубки так, чтобы с каждой стороны выступало два дюйма.

Оберните вторичную обмотку провода примерно 50 раз вокруг сердечника тора. Оставьте некоторый провис, но убедитесь, что вокруг сердечника всегда есть не менее двух дюймов, чтобы предотвратить скачки искр между витками.

Поместите еще одну металлическую пластину поверх трубки с тремя маленькими отверстиями, соответствующими трем винтам, которые вы вставили в верхнюю часть трубки.

Вставьте винты, чтобы убедиться, что металлическая пластина надежно закреплена.

Поместите один высоковольтный конденсатор (не менее 400 В) между винтами A и B, затем поместите другой между винтами C и D. Убедитесь, что выводы одного конденсатора соединены, не касаясь других частей катушки Тесла. После того, как вы это сделаете, у вас должно получиться что-то вроде изображения выше.

Подсоедините сердечник тора к источнику питания и увеличивайте напряжение, пока оно не достигнет примерно 20 кВ при десяти амперах. Если вы используете источник питания на 200 кВ, обязательно следите за показаниями тока — нет опасности перегрева, пока ток остается ниже десяти ампер.

Убедитесь, что ваш искровой разрядник на месте, затем попробуйте коснуться отверткой сердечника тора, чтобы увидеть, искрит ли он — если нет, вам, вероятно, нужно увеличить напряжение или уменьшить сопротивление.

Когда все настроено правильно, вы услышите и увидите искры, прыгающие через щель. Не пугайтесь, если при прикосновении к сердечнику тора вы почувствуете небольшой статический удар — значит, ваша катушка работает.

Шаг 3: Развлечение

Посмотреть этот пост в Instagram

Пост, опубликованный nerdist.com (@nerdist)

Есть много вещей, которые нужно сделать после того, как ваша катушка Тесла настроена и работает. Попробуйте разместить магниты рядом с трубой или даже стробоскопы для интересного визуального отображения. Вы даже можете попробовать приклеить воздушный шар к сердечнику тора, медленно увеличивая напряжение выше 10 кВ, а затем сразу же опуская его обратно.

Вы также можете увеличить частоту вашей катушки, чтобы получить более высокое напряжение с большей скоростью. Просто имейте в виду, что если вы подниметесь слишком высоко, вам понадобится больше конденсаторов и тороидальный сердечник большего размера, чтобы система не вышла из строя.

Дополнительная информация (часто задаваемые вопросы)

Что такое катушка Тесла?

Катушка Тесла представляет собой индукционное устройство, которое производит чрезвычайно высокое напряжение, обычно в сотни тысяч или даже миллионы вольт. В нем используются две резонансные катушки с воздушным сердечником, одна первичная и одна вторичная. Искровой разрядник используется для возбуждения колебаний во вторичной катушке, которые затем передаются в первичную катушку с помощью электромагнитной индукции.

Для чего нужна катушка Тесла?

Катушки Теслы можно использовать для многих целей, например, для освещения флуоресцентных ламп, наполненных инертными газами, для возбуждения которых требуется высокое напряжение. Катушки Теслы также часто используются в качестве учебных устройств в научных классах.

Как его сделать?

Вы можете найти пошаговые инструкции по сборке катушки Тесла выше, но многие веб-сайты предлагают их, если вы хотите вместо этого купить готовую катушку. Одним из популярных примеров является «Создатель вдов», созданный «Голубым пламенем».

Безопасны ли они в использовании?

Катушки Тесла напряжением не менее 10 кВ следует считать опасными, и если вы планируете их использовать, обязательно примите все необходимые меры предосторожности. Катушки Тесла более 10 кВ могут создавать разряды очень высокого напряжения, представляющие серьезную опасность поражения электрическим током даже через изолирующие барьеры. Поэтому важно знать, что вы делаете, прежде чем пытаться его использовать.

Какие катушки Тесла незаконны?

Некоторые низкочастотные (менее 400 кГц) катушки Тесла, которые не производят чистую синусоидальную волну, могут быть запрещены в некоторых странах из-за радиопомех, поэтому обязательно ознакомьтесь с местными законами, если планируете использовать катушку на открытом воздухе.

Как им пользоваться?

Катушка Тесла — это не электронное устройство, а способ передачи энергии от большого источника к небольшой нагрузке, работающей при чрезвычайно высоком напряжении и частоте. Поскольку каждая искра, производимая катушкой, будет передавать вашему устройству лишь незначительное количество энергии, вам может потребоваться включить нагрузку последовательно с конденсатором или дросселем, чтобы действовать как резервуар энергии, который медленно высвобождается катушкой.

Что такое катушка Тесла?

Катушки Теслы — это устройства, использующие катушку Тесла для стрельбы снарядами. Снаряды обычно сделаны из металла и являются проводящими. При выстреле снаряд создает искру между снарядом и целью. Эта искра может нанести урон цели. Ружья с катушкой Теслы обычно не используются, но в некоторых случаях они использовались, например, для самообороны или для охоты.

Где я могу найти чертежи катушек Теслы?

Вы можете найти пошаговые инструкции по сборке катушки Тесла выше, но многие веб-сайты предлагают их, если вы хотите вместо этого купить готовую катушку. Одним из популярных примеров является «Создатель вдов», созданный «Голубым пламенем».

Какие из них безопасны в использовании?

Катушки Тесла напряжением не менее 10 кВ следует считать опасными, и если вы планируете их использовать, обязательно примите все необходимые меры предосторожности. Катушки Тесла более 10 кВ могут создавать разряды очень высокого напряжения, представляющие серьезную опасность поражения электрическим током даже через изолирующие барьеры. Поэтому важно знать, что вы делаете, прежде чем пытаться его использовать.

Заключение

Итак, четыре простых шага к созданию катушки Тесла. Это не так сложно, как некоторые люди могут подумать. Катушки Тесла могут быть очень забавными, и они также выглядят очень аккуратно.

Их также можно использовать для освещения люминесцентных ламп, наполненных инертными газами, создания больших искр в воздухе, создания громких звуков и создания помех радиочастотам, поэтому обязательно ознакомьтесь с местными законами, если планируете использовать их на улице.
