Инструкция + Подробные схемы +Видео

Возведение каркасных сооружений давно уже стало необычайно популярным. Ничего удивительного в этом нет. Данный метод постройки весьма привлекателен несложной технологией, которая позволяет провести все работы собственными силами, не обращаясь к помощи наемных рабочих. Да и материалы для постройки требуются не слишком дорогие и вполне доступные.

[contents]

Современный каркасный дом – особая конструкция, в которой активно применяются колонны и несущие балки. Периметр самого каркаса оббивается листами ДСП, вагонкой, фанерой и прочим. Все свободные места и промежутки заполняются любым имеющимся наполнителем, который является так же и утеплителем. Обычно в данной роли выступает пенопласт, пенополиуретан, каменная и минеральная вата и другие материалы.

Содержание:

  • 1 Схемы каркасных домов: обзор и планирование
    • 1.1 Рассмотрим первый, более демократичный вариант
    • 1.2 Схема узлов каркасного дома: закладка фундамента
    • 1. 3 Возведение каркаса по схеме
    • 1.4 Схема стены каркасного дома: обрешетка
    • 1.5 Сборка каркасного дома: перекрытия
      • 1.5.1 Крыша по схеме каркасного дома
      • 1.5.2 Обшивка каркасного дома своими руками
        • 1.5.2.1 Узлы крепления при возведении каркасного дома

Использование достаточно компактных блоков и деревянных колонн из бруса позволяет вести строительство без привлечения специальной техники – лебедок и подъемных кранов.

Полное же отсутствие в возводимой конструкции бетонных плит, кирпича и каменных блоков обеспечивает небольшой вес всему сооружению.

А это избавляет от необходимости обустраивать своими руками прочный монолитный фундамент.

Однако, определяясь с типом фундамента, следует исходить не из одной только массы здания.

Обязательно учитываться должен и тип грунта, на котором планируется возвести здание. Если он глинистый, достаточно тяжелый, то без основательного, монолитного фундамента вряд ли удастся обойтись. Если же в грунте нормальное содержание песка, то вполне хватит столбчатого или ленточного мелкозаглубленного фундамента.

Имеется две схемы строительства каркасного дома:

  • все мероприятия полностью ведутся самостоятельно. Готовые блоки не применяются: только исходные строительные материалы;
  • возведение сооружения из полностью готовых, укомплектованных блоков, которые изготавливаются промышленным способом.

Рассмотрим первый, более демократичный вариант

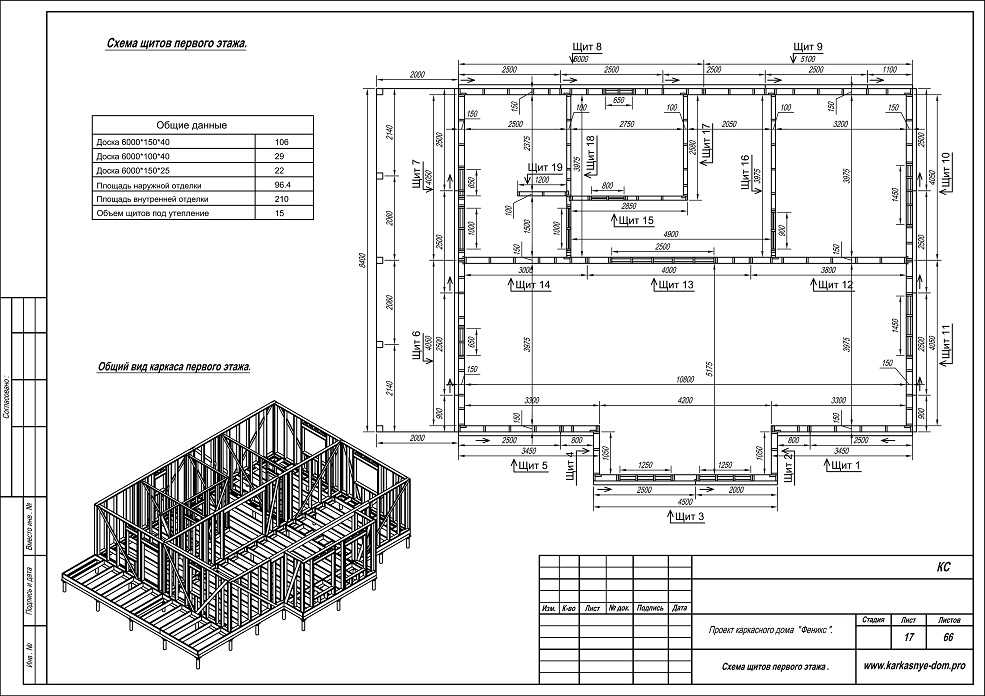

Строительство начинается со схемы каркасного дома, или его проекта (плана). При его составлении необходимо учесть все особенности будущего строения, от которых зависит также и требуемое количество строительного материала. Некоторые полагают, что без данного этапа можно обойтись, и совершенно напрасно.

Никто не гарантирует, что позднее не придется прерывать работы из-за нехватки каких-то материалов, или их несоответствия требованиям. Можно воспользоваться подходящим готовым проектом, который не трудно отыскать в сети.

Ну, а если требуется индивидуальный дом «под себя», с конкретными идеями и задумками, то тогда лучше обратиться к профессионалу. Ведь готовый эскиз должен иметь поэтажные планы, подробную схему фундамента, чертежи перекрытий и кровли.

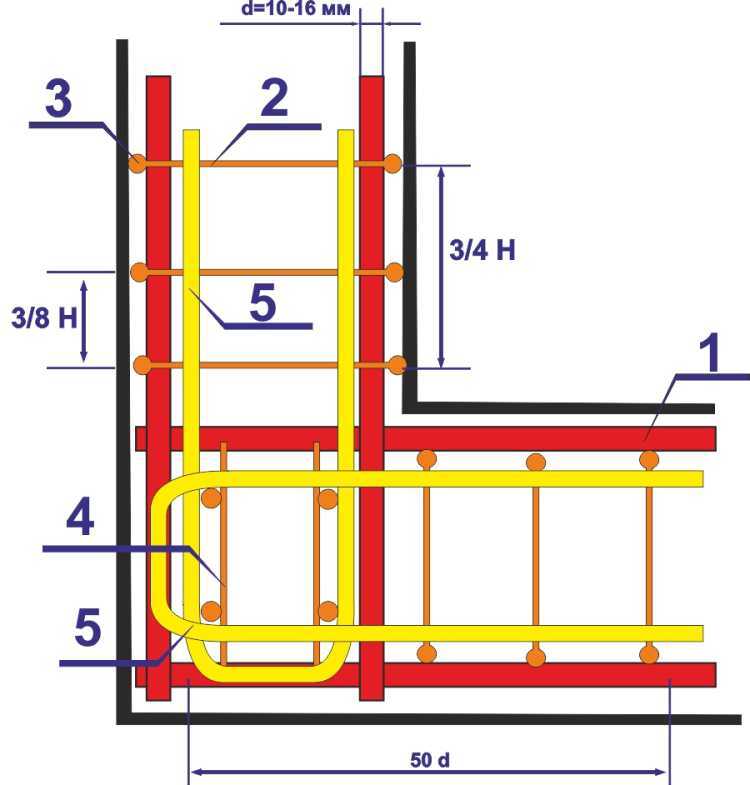

Схема узлов каркасного дома: закладка фундамента

Начало любого строительства предваряет закладка основания здания, или фундамента.

Выше уже отмечалось, что его тип зависит от характеристик грунта в выбранном для строительства месте.

Если почтва не слишком склонна к расползанию, вполне можно использовать ленточный, винтовой или столбчатый фундамент. Винтовой хорош тем, что его можно использовать практически при любых типах почв.

Важно. От завершения закладки фундамента должен пройти хотя бы месяц (не меньше) прежде чем начнется строительство. Это время необходимо для усадки. Его тоже предстоит использовать с пользой для дела: провести все необходимые подготовительные мероприятия перед началом большой стройки.

Для возведения надежного и добротного строения потребуется:

  • пиломатериал для возведения собственно дома. Длина брусьев определяется размерами будущего дома. Толщина их будет соответствовать толщине несущих стен;
  • гидроизоляционный материал. Обычно это рубероид;
  • материал для теплоизоляции: минеральную или каменную вату, пенопласт и прочее;
  • необходимый крепеж: анкерные болты, саморезы, скобы, дюбели;
  • различные антисептические препараты для обработки древесины;
  • материал для крыши: пиломатериалы, теплоизоляционный, гидроизоляционный и кровельный материалы;
  • материал для облицовки: плиты ДСП или OSB, вагонка, листы фанеры и т. д.;
  • специальная супердиффузионная мембрана, необходимая для пароизоляции стен и кровли.

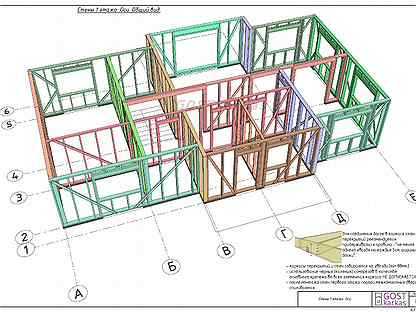

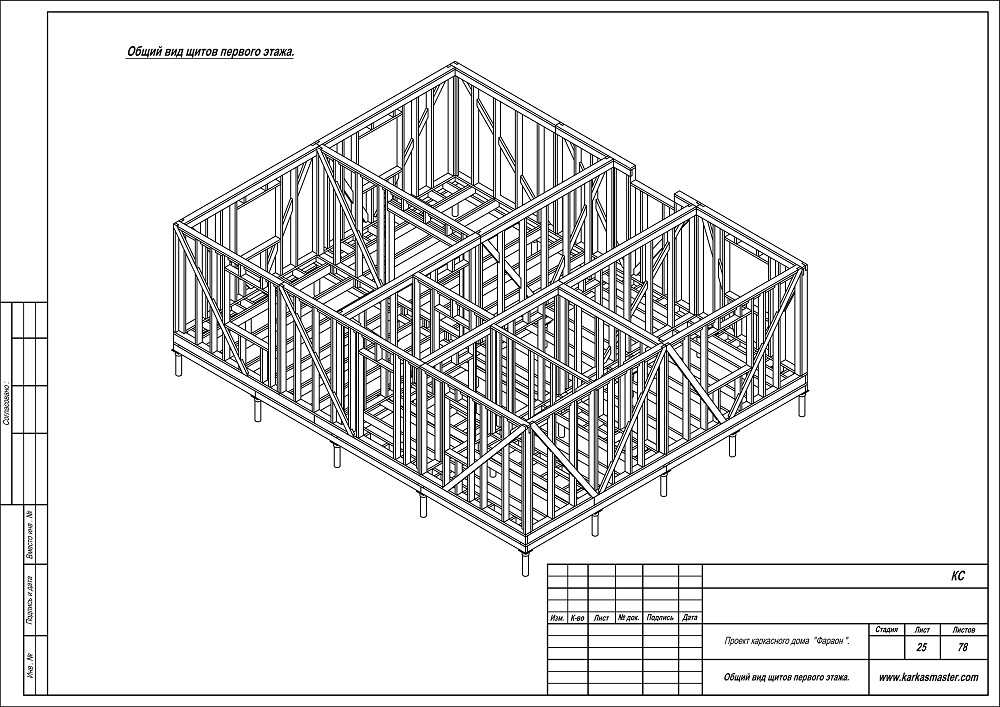

Возведение каркаса по схеме

После того, как положенный фундамент выдержал положенный срок, приступают к креплению нижней обивки сверху. На фундаменте закрепляются анкерными болтами выложенные на него доски. Желательно чтобы количество стыков было минимальным.

Когда сделана нижняя обвязка и выложен фундамент, можно приступать к установке каркаса.

Его можно выполнить из металла или из дерева. Вариант из металла прочнее– он намного надежней, но, соответственно, и дороже. Для сборки такого понадобится сварка. Другой способ – с помощью стального крепежа, имеющего вид скоб.

Если же это будет дерево, то детали должны пройти тщательную обработку подходящим антисептиком. Крепежом же будут служить не болты и скобы из железа, а деревянные нагели.

Каркас не обязательно собирать непосредственно на фундаменте. Можно делать это отдельно, а потом поставить уже готовую конструкцию на место и надежно закрепить ее.

Правильная сборка каркаса осуществляется от его углов. Их отмечают прочным попарным соединением ровных досок. После этого делают наметки для будущего расположения проемов для окон и дверей. Слишком частые вертикальные стойки не требуются. Расстояние стоек друг от друга определяется шириной приготовленного материала для изоляции.

Схема стены каркасного дома: обрешетка

Когда все вертикальные и горизонтальные направляющие установлены и хорошо закреплены, можно начинать делать обрешетку.

Она может быть косой или горизонтальной. Если есть возможность выбирать между ними, то предпочтительнее первый вариант.

При горизонтальной обрешетке доски должны идти через каждые сорок сантиметров, не реже.

Косую пускают под углом 45 градусов, промежутки между отдельными планками не более 40 см.

И в первом и во втором случае обрешетка фиксируется саморезами.

Сборка каркасного дома: перекрытия

Пожалуй, самым важным при установке перекрытий будет избегание провисания досок.

Балки положено укладывать друг за другом, параллельно, хорошо закрепляя их шпильками.

Расстояние между ними должно быть не более 0,6 метра.

Для перекрытий первого этажа необходимо установить дополнительные подпорки, для надежности.

Если речь идет о перекрытиях второго (и третьего) этажа, то внутренние стены вполне справятся с ролью надежной опоры для крыш и потолка.

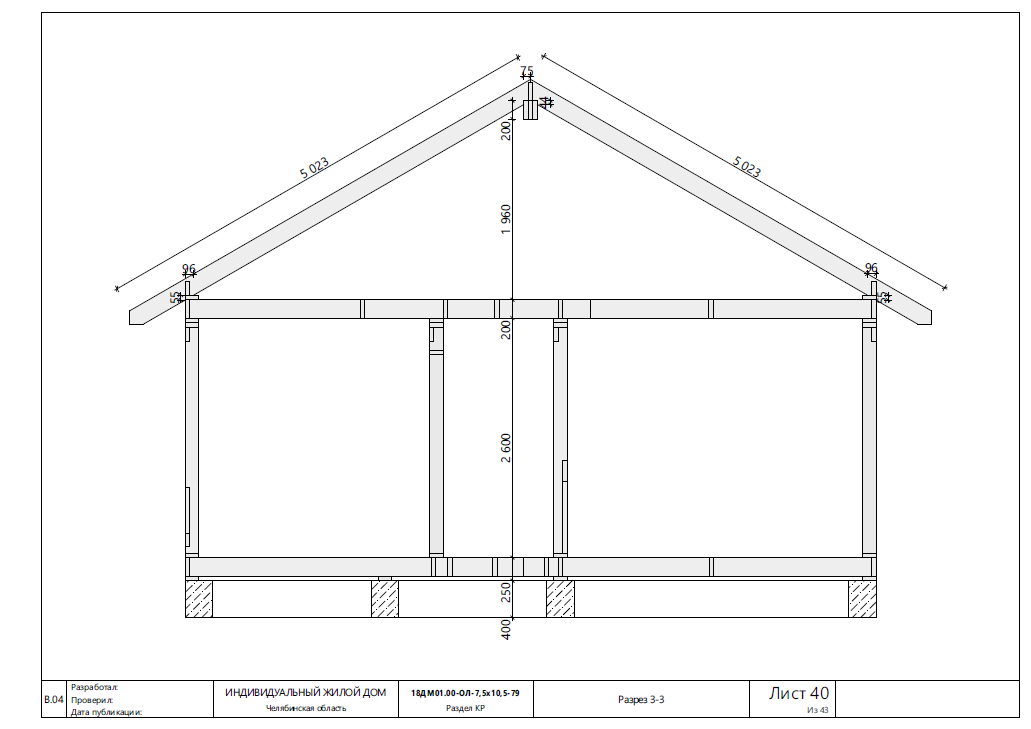

Крыша по схеме каркасного дома

Если возведенное на предыдущем этапе перекрытие предназначалось под крышу, то опорой для стропил станут концы уложенных лаг.

Каркас крыши удобно собрать на поверхности земли, а потом поднять его и установить на дом.

Обшивка каркасного дома своими руками

Схема пирога каркасной стены

Варианты обшивки могут быть разными. Это сайдинг, блок-хаус, вагонка и другое. Под обшивку внахлест укладывается прочный, водонепроницаемый материал, с запасом 20-30 см.

Выбранным материалом оббиваются стены, потом кровля, вставляются окна и двери. Полы настилаются в последнюю очередь. Доски подшивают под проложенные лаги, все промежутки, образовавшиеся между досками и лагами, заполняются утеплителем.

Если имеется такая возможность, то утепление пола лучше сделать двуслойным.

Чтобы стены были более устойчивыми, придется установить внутренние укосины и для промежуточных стен, и для наружных.

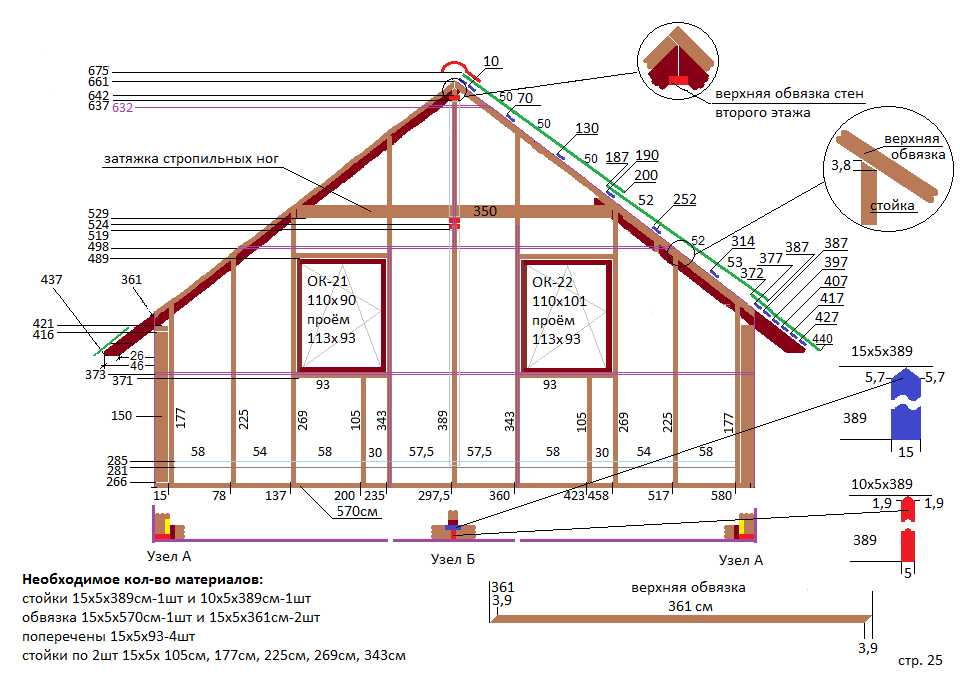

Узлы крепления при возведении каркасного дома

Чтобы каркасный дом соответствовал заявленным характеристикам, следует позаботиться о надлежащей сборке имеющихся узлов крепления. Это достаточно сложный процесс, поэтому перед началом работ следует внимательно изучить технологию. Кто не слишком разбирается в строительных работах, сразу может не понять, что же это за узлы.

Это важные места соединения отдельных конструктивных элементов строения. Наиболее ответственные среди них – перекрытия, стены и кровельная система. Каждый из обозначенных главных узлов в собственной конструкции имеет также определенное количество узловых соединений.

Перечислим их по порядку, в направлении снизу строения вверх:

  • в угловых соединениях это стыковка бруса нижней обвязки между собой; крепление к поверхности фундамента нижней обвязки, состоящей из бруса;
  • монтаж вертикальных стоек: сначала устанавливаются угловые стойки, и только потом оставшиеся;
  • надежная фиксация верхней обвязки, состоящей из бруса;
  • соединения, служащие для надежной фиксации конструкции самого каркаса как в вертикальной, так и в горизонтальной плоскостях: это гарантирует ему жесткость и устойчивость;
  • крепление потолочных балок к обвязке из бруса наверху.

Соединения основных элементов крыши между собой:

  • верхней обвязки и стропил;
  • самих стропил на самом верху, в зоне конька;
  • ригеля и стропил;
  • стропил и контробрешетки;
  • стропил и обрешетки

Все обозначенные узлы являются несущими, так как они отвечают за надежность и прочность всей конструкции. Второстепенные узлы также не стоит упускать из виду, они не менее важны для устойчивости строения. Это межэтажные перекрытия и лаги. В качестве проверенного соединения отдельных элементов постройки применяют специальные крепежные элементы.

Схема каркасного дома: правильный конструктив каркаса

Каркасные дома – перспективное направление в индивидуальном жилищном строительстве. Возможность возвести за 2-4 месяца полноценное благоустроенное загородное жилье по недорогой цене привлекает многих застройщиков. Энергоэффективность в совокупности с необходимой прочностью и долговечностью подтверждены многолетним опытом «холодных» скандинавских и североамериканских стран. Разработаны различные конструктивные и технологические решения таких объектов. Наглядное представление о быстровозводимом сооружении дает схема каркасного дома, где все элементы несущей системы связаны между собой.

    • 0.1 Проектирование каркасного дома
    • 0.2 Обеспечение жесткости каркаса
  • 1 Виды каркасных жилых домов
    • 1.1 Каркасный дом
    • 1.2 Каркасно-панельный дом
    • 1.3 Разновидности каркасно-панельных домов
      • 1.3.1 Канадская «Платформа»
      • 1.3.2 Каркасные дома из СИП-панелей
      • 1.3.3 Немецкая технология «Фахверк»
      • 1.3.4 Шведская технология

Проектирование каркасного дома

Перед началом строительства застройщику предстоит решить задачи – выбрать участок, закупить материалы, проложить коммуникации. Встает насущный вопрос – обзавестись полноценным проектом дома или сэкономить деньги и обойтись простым рисунком или эскизом?

Проект, выполненный специализированным архитектурным бюро или строительной организацией, содержит эскизы фасадов, схему каркасного дома, планы этажей с точными размерами. В конструктивном и инженерном разделе разработаны технические чертежи узлов, спецификации элементов. Описано обеспечение коммуникациями, их характеристики. Все расчеты проводятся согласно нормативной базы, с учетом требований ГОСТ, СНиП, СП. Осуществлена привязка к климатическому региону, особенностям грунтов в данной местности, доступным материалам.

При самостоятельной разработке проекта или использовании только эскизной части часто возникают ошибки на каждом из этапов строительства. Из-за малого количества заложенной в чертеже информации возможны трудно исправимые последствия:

  • Недостаточная прочность несущих конструкций, приводящая к деформациям, трещинам, перекосам, обрушению зданий;
  • Излишний расход материалов вследствие перестраховки и заложения слишком большого запаса прочности;
  • Неопределенный срок выполнения, неточные объем и конечная стоимость строительных работ;
  • Неправильная последовательность операций, проблемы с переделками и, как следствие, удорожание строительства;
  • Проект предусматривает возможность ремонта или реконструкции здания при эксплуатации, в противном случае может быть затруднен доступ к коммуникациям или конструкциям, без чертежей проблемный участок сложно будет найти.

Основной нормативный документ, рекомендующий порядок проектирования и строительства каркасных энергоэффективных домов, – СП 31-105-2002. Соблюдение правил обеспечит прочность, устойчивость конструкций, пожарную и санитарную безопасность, экономию топливных ресурсов, долговечность всего сооружения.

Обеспечение жесткости каркаса

Классические каркасные дома представляют собой сооружения, схема каркаса которых включает элементы:

  1. Верхнюю и нижнюю балки обвязки;
  2. Вертикальные стойки;
  3. Укосины;
  4. Перемычки;
  5. Элементы стропильной системы крыши.

Обшивка жесткими листами усиливает основной каркас, делает его более прочным и устойчивым.

Каркас схематически представляет собой систему из закрепленных стержней, воспринимающих сжимающие, растягивающие и изгибающие нагрузки.

Сечение опорных стоек подбирают по несущей способности. Для наружных стен оно составляет 150х50 мм или 200х50 мм, для перегородок 100х50 мм.

Увеличивать сечение несущего бруса, чтобы разместить утеплитель, нецелесообразно. Гораздо рациональнее заложить теплоизоляцию в 2 слоя – один между стойками, второй по наружной обрешетке с перевязкой. Такая мера поможет избежать потерь тепла через деревянные балки, обвязку, углы, обрамления проемов.

Шаг стоек для одноэтажных домов – 600 мм. Это удобный интервал для укладки базальтовой ваты, крепления ОСП или листов гипсоволокна без подрезки. При большей высоте здания рекомендуется опорные элементы располагать на расстоянии 400 мм.

Оконные и дверные проемы усиливают горизонтальными балками из бруса, уложенного на ребро. Если разрыв более 800 мм, его толщина должна быть не менее 150 мм. Если ригель недостаточно прочный, при его прогибе произойдет защемление оконной рамы. Возможно появление трещин на стекле, фасаде и отделке. Сечение вертикальных стоек увеличивают при передаче точечных нагрузок от конька крыши, крупных проемов.

Внутри каркаса в несущих стенах укладывают горизонтальные перемычки толщиной на 50 мм меньше, чем опорной стойки. Связи увеличивают пространственную жесткость конструкции, служат опорой для верхнего листа утеплителя. Их монтируют в разбежку, заподлицо с внутренней стороны стены.

Для устойчивости каркас укрепляют укосинами или цельной обшивкой. Укосины – расположенные под углом 40-60° доски размером 100х25 мм или 150х25 мм. Верхним и нижним концами их врезают в балки обвязки, крепят по длине к стойкам на 2-3 гвоздя.

Если монтируют плиты жесткой обшивки – ОСП или многослойной фанеры, – установка укосин не обязательна. Листы укладывают с разбежкой швов, чтобы перевязать каркас, повысить его жесткость. Нельзя панели крепить вертикально. Под углами окон устанавливают цельные элементы, а не куски или обрезки. Толщина обшивки – 11-12 мм.

Обвязка балочных перекрытий лобовой доской увеличивает жесткость пола, распределяет нагрузку от стеновых панелей на горизонтальные балки.

Входная дверь – еще один участок, где важно усилить каркас. Закрывание и открывание приводит к вибрации всей конструкции, разрушению отделки. Боковые стойки дополнительно укрепляют, сращивая две доски, стены обшивают цельным листом многослойной фанеры.

Междуэтажная обвязка предназначена перевязывать каркас, а не идти по кругу. Сначала монтируют брус на пересечениях внешних и внутренних стен, затем на углах, перегородках. Последними заполняют оставшиеся участки.

Выбирают качественный крепеж соответствующей толщины и длины.

Правильный каркасный дом невозможно построить, если схема составлена без учета типа конструкций и технологии сборки. Для массовой застройки разработаны различные виды жилых зданий:

  1. Каркасные;
  2. Каркасно-панельные.

Помимо этого, в каркасном домостроении применяют комбинированные или видоизмененные системы.

Основа домов – стоечно-балочная рама, воспринимающая нагрузки от стен, перекрытий, кровли, отделки и заполнения проемов. Различия – в порядке строительных операций, скорости сборки, применяемых механизмах и технологиях.

Каркасный дом

Традиционный каркасный дом строят в несколько этапов. На ленточное, плитное или свайное основание укладывают обвязочный брус. На него крепят стойки, связывают конструкцию воедино верхней обвязкой и укосинами.

В пространство между стоек укладывают утеплитель. Как правило, это базальтовая вата. Она не горит, имеет низкую теплопроводность, достаточную прочность, экологически безопасна. Теплоизолятор защищают пароизоляцией со стороны отапливаемого помещения, гидро- и ветрозащитой – снаружи.

Внешнюю и внутреннюю отделку выполняют обшивочными листами, декоративными панелями.

Возведение каркасного дома обычно не превышает 2-3 месяцев. Все операции по раскрою, заготовке, монтажу и креплению материалов проводятся на строительной площадке.

Возможно воплощение индивидуальных проектов, разработанных застройщиком, с оригинальной планировкой и оформлением внутреннего пространства.

Каркасно-панельный дом

Основное отличие от каркасного классического дома – заготовку всех элементов осуществляют по типовым проектам. Каркас, щитовые панели, перекрытия и кровлю раскраивают с применением высокоточного технологичного оборудования в заводских условиях. Детали размечают, под крепление высверливают отверстия, вырезают пазы. Все деревянные конструкции обрабатывают антипиренами и антисептиками.

На строительной площадке жилой дом возводят за короткий срок – 2-3 недели. Высокие качество сборки обеспечивают квалифицированные специалисты, прошедшие обучение. Для монтажа панелей используют подъемное оборудование.

Разновидности каркасно-панельных домов

Немецкие, канадские, шведские, финские и американские разработки в области каркасного домостроения представляют различные способы возведения здания. В основе их лежит принцип экономичности и энергоэффективности. Такие сооружения становятся все популярнее в нашей стране.

Канадская «Платформа»

Метод разработан в Канаде, где очень широко применяется для строительства небольших частных домов. Возведение ведется поэтажно, начиная с устройства фундамента и пола. На готовом основании – платформе – собирают и монтируют стены первого уровня.

Применяют три типа панелей – OSB, ГВЛ. Первые – ориентированно-стружечные плиты из древесного компонента и клея, вторые – гипсоволокнистые листы, армированные целлюлозой. Их крепят к каркасу саморезами.

Перекрытие будет полом второго этажа или чердака. Строительство ведется последовательно. Не требуется применение подъемных механизмов, привлечение большого количества рабочей силы.

После возведения стен монтируют крышу, кровлю, проводят утепление. Устанавливают двери, окна, прокладывают коммуникации, выполняют наружную и внутреннюю отделку.

Каркасные дома из СИП-панелей

Конструкционная изоляционная сэндвич-панель состоит из двух влагостойких ориентированно-стружечных плит ОСП и внутреннего слоя из пенополистирола. Строительство ведут последовательно, соединяя СИП-панели между собой замком шип-паз. Крепят их монтажной пеной и саморезами к брусьям толщиной 9 см, заполняя герметиком все пустоты.

Стены имеют низкую теплопроводность. Стандартная панель в 14 см защищает от холода так же, как кирпичная кладка толщиной в 1,5 метра.

Дома, построенные по этой технологии, в 2,5 раза дешевле аналогичных из кирпича или бетона. Бригада из трех человек монтирует объект площадью 120 м² за 2-3 недели.

Немецкая технология «Фахверк»

Особенность фахверковых систем – наружное расположение каркаса. Решетчатую конструкцию из небольших секторов заполняют полипропиленовыми или минераловатными плитами, сэндвич-панелями.

Каркас изготавливают из клееного бруса. Он прочен, долговечен, хорошо противостоит атмосферным осадкам. Жесткость придают элементы из крестообразных планок, одновременно выполняющие декоративную функцию, – ман, Андреевский крест, вильдерман. Утеплитель надежно защищен влаго- и ветронепроницаемыми мембранами.

Шведская технология

Схема каркасного дома, выполненного по шведской технологии, имеет схожий с традиционным конструктив, но отличается наличием двойной обрешетки.

К раме из деревянного бруса крепят слои наружного ограждения (начиная с внешнего) – фасадную облицовку, ветрозащитную плиту из МДВП, установленную с вентилируемым зазором, базальтовую вату, пароизоляцию.

Следующий слой – контробрешетка, предназначенная для обшивки гипокартоном или другим материалом и прокладки коммуникаций. Установка дополнительного каркаса позволяет избежать повреждения пароизоляции при монтаже труб, проводки, а также уложить еще один перекрестный слой теплоизоляции.

Фундамент, через поверхность которого теряется свыше 5 % тепла, устраивают по технологии УШП – утепленной шведской плиты. На основание из щебня укладывают экструдированный пенополистирол, армирующую сетку, систему обогрева, заливают бетоном. Обязательна теплоизоляция отмостки и цоколя, ее включают в сплошную непрерывную основу УШП. Образуется своеобразная чаша для устройства полов по грунту.

Энергоэффективность такого решения на 25-30 % превышает классические варианты каркасных построек.

Каркасный дом – своеобразный конструктор. Его схему составляют на этапе проектирования с учетом технологии возведения, вида грунтов, климатических условий. При сборке важно обеспечить жесткость и устойчивость конструкции, надежную изоляцию, применять качественные материалы, крепеж.

Каркас дома 101 — Как построить каркас дома

Каркас дома

При осмотре каркасного дома до того, как будут установлены настенные покрытия, строительство часто кажется сложным и для некоторых пугающим проектом. Каркас дома фактически состоит из нескольких отдельных «проектов», собранных в один для создания готового дома. В этом контексте каркас дома или здания не так уж и сложен. Благодаря современным достижениям в области пневматических инструментов, таких как гвоздезабивные устройства, вам даже не нужно быть опытным молотком, чтобы построить дом. Однако для неопытных лучше начать с небольшой простой конструкции, а не с двухэтажной сложной конструкции. Хорошим примером является гараж или садовый сарай. В большинстве случаев вы будете строить по чертежам, и это, безусловно, проще всего для неопытных. Убедитесь, что вы следуете всем спецификациям и чертежам высоты.

Здание состоит из секций, которые соединены вместе.



Наиболее распространенным материалом для каркаса является дерево, но все более популярным становится металлический каркас. Металл может быть желательным в некоторых областях, а также может быть нормой в других областях. Независимо от типа конструкции обязательно проконсультируйтесь с местными строительными властями относительно правил, касающихся строительства и каркаса, а также получите все необходимые разрешения.



Используются два типа конструкции: баллон и платформа, причем платформа является наиболее распространенной.



Методы каркаса

В стандартном деревянном доме или «палочном» каркасе используются два метода — шар или платформа — и оба имеют преимущества и недостатки. Каркас из воздушных шаров иногда используется в двухэтажных зданиях. В воздушном каркасе шпильки проходят как один от подоконника до верхней плиты второго этажа. Балки второго этажа поддерживаются ленточной доской, вставленной в стойки. Этот тип конструкции является самым сложным, но обеспечивает беспрепятственные проемы между этажами, что позволяет легко проводить инженерные коммуникации, не вырезая и не вырезая проемы. Однако противопожарные перегородки должны быть установлены на уровне пола второго этажа между стойками.

Первый шаг – уложить подошву для плитной конструкции или плиту порога для фундамента/пола на анкерные болты, отметить их расположение и просверлить отверстия.

Платформенный каркас можно использовать как для одноэтажного, так и для двухэтажного дома, это самый простой и распространенный метод строительства. Противопожарные барьеры создаются автоматически с этим типом конструкции. Построить одноэтажный проще всего, двухэтажный или разноуровневый сложнее. Каркас платформы проще, чем каркас из воздушных шаров, потому что вы можете построить и возвести стены второго этажа на этажах второго этажа.

Стеновая конструкция на бетонной плите крепится к плите анкерными болтами через подошву стены.

Любая конструкция может быть выполнена на бетонной плите или на фундаменте. Плита действует как пол; фундамент требует, чтобы пол был сначала построен. Затем стены обрамляются на полу (или плите) и поднимаются на место.



Наиболее распространена конструкция на фундаменте. В этом случае пол сначала обрамляется, крепится к фундаменту и покрывается черновым полом.

Строить с этажа вверх

При строительстве на фундаменте первым шагом является устройство пола на фундаменте. Пороговые плиты крепятся к фундаменту анкерами, затем к порожковым плитам крепятся лаги перекрытия, а их концы замыкаются в оголовки балок. Перемычки и внешние балки должны соответствовать внешним краям фундамента. Металлические подвесы облегчают установку балок, чем прибивание их гвоздями.

Во многих случаях в больших зданиях или зданиях с пролетами балок более 16 футов устанавливается балка для обеспечения поддержки пола в этих местах. Сегодняшние балки обычно изготавливаются из инженерной древесины. Балка должна поддерживаться опорами или фундаментом и опорами. Когда пол обрамлен, добавляется настил или черный пол. Настил обычно представляет собой ориентированно-стружечные плиты (OSB) или 3/4-дюймовую фанерную обшивку. В прошлом по диагонали применялись цельнодеревянные доски 1-by.

Затем стены возводятся на плите или черновом полу.

Строительство стен

После возведения настила или пола можно приступать к возведению и возведению стен. Стены состоят из подошвенных плит, прибитых к основанию пола или прикрепленных анкерными болтами к бетонной плите. К подошве прибиваются шпильки, а к стойкам прибиваются верхние пластины.

Стены на самом деле строятся как одна отдельная деталь или как секции в случае длинных стен. Показана типичная стена с дверным и оконным проемом в раме.



Разметьте дверные и оконные проемы как на подошве, так и на верхней плите, а также места расположения шипов, используя рулетку и столярный угольник.

На самом деле стены собираются в одно целое или, в случае длинных стен, в секции, соединенные вместе для получения необходимой длины. При строительстве на плите первым шагом является укладка подошвы на плиту и отметка расположения анкерных болтов. Просверлил эти дырки. Независимо от того, строите ли вы на плите или фундаменте, следующим шагом будет укладка подошвы и верхней плиты рядом и определение расположения дверей и окон в соответствии с планами или проектом вашего здания. Вы должны знать размеры грубых проемов любых дверей и окон. Используя столярный угольник, отметьте эти грубые места отверстий на обоих. Язычок квадрата имеет ширину 1-1/2 дюйма, точную ширину высушенных в печи двухслойных каркасных материалов. Затем отметьте места шипов, снова на подошве и на верхней пластине одновременно. Это измерение может относиться к 16- или 24-дюймовым центрам, в зависимости от конструкции здания или местных норм.

Старожилы часто использовали макетную палочку для разметки мест для шипов.

После того, как все измерения будут отмечены как на подошве, так и на верхней плите, положите их на край основания пола или бетонной плиты на соответствующем расстоянии друг от друга по длине стоек. Если вы используете готовые шпильки, вы можете сэкономить деньги и время. Закрепите шпильки между пластинами, расположив их концы в отмеченных ранее местах.



Перемычки над дверями и окнами могут быть размером 2 x 6 с гибкими стойками над ними или по всей ширине 2 x 10. Несмотря на это, 3/8-дюймовые фанерные прокладки используются для создания ширины заголовка, соответствующей ширине стойки.



Обычно используются какие-либо крепления. Тип и количество зависят от правил кодекса и конструкции здания. Один из методов заключается в том, чтобы вставить в шпильки ветровые или ураганные распорки 1 × 4. Измерьте от угла до угла построенной стены, затем измерьте противоположные углы и убедитесь, что стена квадратная.

После того, как шпильки на месте, обрамите дверные и оконные проемы, а затем добавьте перемычки. Заголовки могут быть построены во всю ширину с использованием 2 на 10, или они могут быть созданы с использованием заполнения 2 на 6 над ними с помощью болтовых шпилек. Традиционные коллекторы создаются путем прибивания 3/8-дюймовых фанерных прокладок между досками коллектора, чтобы создать в коллекторе ту же толщину, что и ширина стоек 3-1/2 дюйма. Коллекторы поддерживаются шпильками триммера для создания двойных шпилек в отверстиях. Кривые шпильки крепятся между триммерами под дверными и оконными проемами и располагаются так, чтобы соответствовать другим шпилькам на тех же 16- или 24-дюймовых центрах.



Установите распорку на место и отметьте на стойках стены. Затем распилите каждую сторону выреза.



Завершите вырез долотом.

Монтажный пневмогвоздезабивной пистолет может сэкономить время, если на объекте есть электричество. Если нет питания, вы можете использовать беспроводную модель, такую ​​как Paslode. Несколько лет назад моя дочь помогала строить здание и никогда не «махала молотком». С помощью гвоздезабивного пистолета у нее не возникло проблем, и мы построили здание за короткое время.

Выравнивание рамы

В некоторых случаях стены возводятся без дополнительных распорок, с использованием обшивки из фанеры или ОСП по углам для закрепления и выравнивания секции стены. А в некоторых случаях обшивка наносится на каркас стены еще до возведения стены. В любом случае секцию стены сначала возводят в квадрат, измеряя по диагонали от угла к углу, затем от противоположного угла к углу и сдвигая секцию стены, чтобы получить равные размеры и квадратную форму стены. большой деревянный 9Также можно использовать треугольник с углом 0 градусов. Затем устанавливается временная скоба, удерживающая квадрат стены.

Во многих случаях к стенам добавляются ураганные распорки. Он состоит из купленных металлических полос или полос 1 на 4, установленных по диагонали через стену и врезанных во внешние края полос 2 на 4. С подошвой и верхней пластиной, прибитыми к стойкам, снова используйте рулетку, чтобы измерить по диагонали от угла к углу и выровнять стену. Временно прикрепите ураганную распорку на место и отметьте места разрезов. Используйте пилу, чтобы вырезать пазы, а затем удалите материал между следами пилы с помощью стамески. Закрепите распорку двумя гвоздями 8d на каждой стойке, а затем обрежьте концы распорки заподлицо с краями пластины. (Обязательно сверьтесь с местными нормами и правилами крепления в вашем регионе.)

Построив стену, поднимите ее на место. Для этого требуется два человека даже на небольшой стене. Вбейте в землю 2 x 4 кола и закрепите стену на месте, убедившись, что она закреплена отвесно. Соорудите противоположную стену, возведите и закрепите ее на месте.



Возведение стен

Возведение стены довольно просто, но даже небольшие стены лучше возводить вдвоем. Монтаж на черный пол проще, чем на плиту. Просто сдвиньте стену близко к краю в месте ее расположения и наклоните ее вверх. Мне нравится использовать временные стопорные блоки размером 2 на 4, прикрепленные к внешним краям балок и перемычек, чтобы стена не соскальзывала, когда вы ее поднимаете. При установке стены на бетонную плиту сдвиньте ее вверх к анкерным болтам, затем вам придется поднять стену и расположить ее на анкерных болтах. Опять же, это работа как минимум для двух человек, даже для короткой стены.

Если длинные стены должны быть сооружены секциями, сделайте соединение на шпильке.

Подняв стену, вбейте в землю колья размером 2 на 4 и установите временные опоры, прикрепленные к стойкам и кольям стены. Дуплексные гвозди, используемые для строительства фундамента, хороши для этого шага, так как их легче вытащить позже. Убедитесь, что стена ровная и находится в правильном положении, прежде чем крепить распорку. При размещении на плите закрепите опорную плиту с помощью шайб и гаек на опорной плите и на анкерных болтах. Если на фундаменте/поле, прибейте подошву к черновому полу, а также к балкам пола и перемычкам. Если стена должна быть построена секциями, соорудите следующую секцию, возведите ее, раскрепите и закрепите на ранее возведенной стене. Обратите внимание, что стыки стен всегда находятся на шпильке.

Соорудите торцевые стены так, чтобы они помещались между боковыми стенами, возведите и закрепите их.



Убедившись, что все углы расположены вертикально, прикрепите концевые шпильки торцевой стенки к торцевым шпилькам боковой стенки.



Соберите, возведите и закрепите противоположную стену таким же образом. Затем постройте стену, которая помещается между двумя стоячими стенами. Эта стена измеряется, чтобы поместиться между ранее возведенными стенами, измеряя внизу. Постройте и возведите противоположную торцевую стену таким же образом. На этих стенах начните со стоек на каждом конце, а затем измерьте стойки «по центру», добавив размер стоек 2 на 4 или 2 на 6 на ранее возведенных стенах. Как и в случае с другими стенами, проемы обрамляются таким же образом и применяются распорки. В любом случае эти стены возводятся между двумя соседними стенами, закрепляются вертикально, а затем прикрепляются к внешним стойкам на двух смежных стенах. Зафиксируйте центральную часть, чтобы она не выгибалась и не выгибалась внутрь.





Если здание не прямоугольное и не квадратное, а имеет пристройки, постройте эти стены, соединив их по углам, снова создав две «стороны», а затем возведя концы, чтобы соединить противоположные стены вместе. Верхние части стен в углах и стыках стен соединяются путем прибивания второй верхней пластины поверх верхней пластины, пересекая все стыки, чтобы надежно связать их вместе. Эта вторая верхняя пластина создает окончательную высоту стены стандартной 8-футовой стены.



Отрежьте и снимите подошву между дверными проемами.



Внутренние стены, соединяющиеся с внешними или другими внутренними стенами, также нуждаются в блокировке углов.

С помощью ручной пилы отрежьте и снимите секцию подошвы в нижней части каждого дверного проема. Угловая блокировка добавляется в углах, чтобы обеспечить прямой угол для установки внутренних настенных покрытий. Это можно сделать несколькими способами, как показано на схемах. Внутренние стены обрамляются, возводятся и закрепляются на месте таким же образом, опять же с использованием второй верхней пластины, чтобы связать их вместе и с внешними стенами. Угловая блокировка необходима в каждом внутреннем углу стены, чтобы обеспечить крепление внутренних стеновых покрытий. После возведения стен можно приступать к установке потолочных балок поверх стен. Если вы строите второй сюжетный платформер, вы просто повторяете весь процесс. Снова возведение пола поверх стен, затем возведение и возведение стен второго этажа.





Блокировка углов необходима для создания углов при внутренней отделке стен.

Детали каркаса

Детали каркаса, добавляемые при возведении стен, облегчают завершение строительства. Например, вы можете добавить настенную подложку к любой области входа ванны и смесителя, а также к местам расположения настенных приборов. Это облегчит установку всего этого, и это легче сделать во время возведения стен, чем после возведения стен. Вы также можете добавить блокировку, чтобы помочь поддержать ванны. Некоторые строители крепят дополнительные короткие блоки в каждом углу возле пола, чтобы обеспечить лучшую поддержку для прибивания плинтусов на месте. Это позволяет вам прибить плинтусы дальше от их концов и предотвратить расщепление концов. В полу между швами во время строительства можно установить перемычки, чтобы сделать пол более качественным и «менее скрипучим».

Детали каркаса облегчают завершение постройки. Опоры для ванн могут поддерживать края ванн.



Короткие угловые блоки на каждом углу облегчают установку плинтусов.

Создание каркаса здания не должно быть сложной задачей, если вы делаете это шаг за шагом, следуете планам и правилам и начинаете с простого.



Каркас дома: советы, идеи и материалы

Каркас – это скелет дома. Если рама крепкая, она обеспечивает необходимую поддержку всему последующему. Но если она слабая, никакая дорогая отделка не скроет изъяны: идеально оштукатуренные стены будут трескаться при каждом хлопке двери, гранитные столешницы будут постепенно шататься, а дубовые полы будут подпрыгивать и скрипеть, как ржавая пружина.

«Самая большая ошибка при кадрировании — самая большая ошибка, которую вы можете совершить, — говорит Том Сильва, генеральный подрядчик This Old House , — хотя может пройти четыре или пять лет, прежде чем провисание, подпрыгивание и движение начнут проявляться». .»

Хотя основы современного каркасного каркаса не сильно изменились за последние 25 лет, инструменты и материалы, безусловно, изменились. Пневматические пистолеты для гвоздей, которые до середины 1970-х были новинкой, ускорили процесс сборки; инженерные пиломатериалы неуклонно вытесняют пиломатериалы, а металлические соединители теперь обычно используются для повышения жесткости и прочности.

Но Том предупреждает, что инструменты и материалы сами по себе не гарантируют прочный каркас дома. Они должны быть в руках опытной бригады плотников, которые знают, как с ними обращаться. «С первого раза построят правильно, — говорит Том, — так что потом не пожалеешь». Чтобы увидеть, как Том возводит дом, читайте дальше.

Каркас дома можно сделать из толстых столбов и балок (старейший метод каркаса) или из очень длинных стержней (каркас баллона викторианской эпохи). А вот Том Сильва обычно кадрирует в одноэтажных «платформах», состоящих из 8-или 9-тиСтены высотой в метр опираются на пол, обшитый фанерой. Каждая история накладывается поверх предыдущей, пока не придет время ставить крышу.

Схема каркаса дома

Иллюстрация Яна Уорпола

Наконечники для каркаса дома

Гвозди

  • Используйте гвозди подходящего размера. Коды определяют длину, обхват и количество гвоздей в критических соединениях.
  • Не перегружайте. Шляпка гвоздя, утопленная слишком глубоко в древесину, не может выдержать его полного веса.

Рамы

  • Пробел последовательно . Размещение балок, стоек и стропил на расстоянии 16 дюймов друг от друга обеспечивает надежную поддержку концов панелей.
  • Используйте сухую древесину. Пиломатериалы со штампом «S-dry» или «KD» (высушенные в печи) с меньшей вероятностью деформируются и скручиваются.
  • Держите древесину сухой. Поднимите штабеля с земли и накройте их брезентом.

Обшивка

  • Используйте зажимы для фанеры на панелях крыши и стен. 1/8-дюйм. зазор, который они создают между каждым листом, предотвращает коробление.
  • Уложите листы перпендикулярно каркасу. Увеличивает общую прочность и жесткость.
  • Приклейте и закрепите. Клеи могут повысить прочность соединения на треть.

Идеи обрамления от TOH Project Houses

Фото Брайана Уайлдера

Металлические вешалки и галстуки

Беспокойство по поводу слабости гвоздевых соединений, особенно в регионах, подверженных землетрясениям и ураганам, сделало металлические ремни и галстуки неотъемлемой частью кодовых книг и на современных рабочих местах, даже там, где такие стихийные бедствия случаются редко.

Существуют сотни различных типов арматуры из оцинкованной стали, от подвесов для балок до ураганных ремней, и почти каждый месяц на рынке появляются новые. В каждом соединителе используется больше гвоздей, чем в «старомодном» соединении, потому что каждое отверстие в соединителе необходимо заполнить.

Но с правильным гвоздевым пистолетом скорость установки практически не снижается. Примечание. Используйте только гвозди, указанные производителем — никаких замен!

Легкие балки

Двутавровая балка состоит из «полотна» из высококачественной ОСП (ориентированно-стружечная плита), вклеенного между двумя горизонтальными «полками» из обычного пиломатериала или ЛВЛ (клееного бруса). Он так же прочен, как двойная распиловка такой же ширины, но вдвое легче, и изготавливается длиной до 60 футов.

Лучше всего то, что отверстия для водопровода и воздуховодов можно прорезать в стенке (с заданными размерами и интервалами) без ущерба для целостности конструкции. Компания TOH впервые использовала двутавровые балки в 1989 году при строительстве амбара в Конкорде, штат Массачусетс, и с тех пор Том использует их.

Инженерные балки

Балки LVL состоят из древесного шпона, склеенного под воздействием тепла и давления. Все шпоны ориентированы точно в одном и том же продольном направлении, что делает LVL почти на 20 процентов более жесткими, чем обычные пиломатериалы.

В то время как LVL обычно используются в качестве коньковых балок и перекрытий над окнами и дверными проемами, Том также использовал их в качестве балок, стропил и косоуров везде, где ему требуется максимальная производительность в минимальном пространстве. Они тяжелые, но Тому они нравятся, потому что они крепкие, как сталь, и при этом он может разрезать их обычной пилой.

Новые технологии для будущего обрамления

Вспененные клеи

Новые клеи на вспененной основе используют превосходную клеящую способность полиуретана и легко наносятся одним нажатием пальца на спусковой крючок. Более того, одна банка пены содержит эквивалент 15 тюбиков старого клея.

Упорный гвоздь

Обшивочный гвоздь Sheather-Plus выдерживает подъемную силу в два раза лучше, чем стандартные гвозди с гладким стержнем, благодаря кольцевидному стержню, увеличенной головке и цементному покрытию, которое действует как смазка для ускорения гвоздя. домой, затем связывается с деревом.

Супершпильки

Ламинированный пиломатериал — древесные стружки, склеенные под давлением до размеров стандартного бруса 2х4 или 2х6 (вставка) — без дефектов, не деформируется и не прогибается, может служить столько же как 22 фута, размер, немыслимый в настоящее время для распиленной шпильки.

Фото Колина Смита

Где найти

Инженерные пиломатериалы:

Деревянные двутавровые балки, балки G-P Lam LVL

Georgia Pacific Corp.

Atlanta, GA

www.gp.com

Cordless framing nailer:

Model IMTC

Paslode

800-682-3428

www.
