Как сделать 4-х скатную крышу: устройство, узлы, чертежи
Классическая четырехскатная даже сегодня остается все еще малопривычной для российских широт и напоминает о заморском укладе. Вот почему ее строят чаще всего ради того, чтобы придать архитектуре жилого дома особый эффект в плане стиля и восприятия, выгодно отличить его от однообразных привычных построек.
Кроме того, четырехскатная крыша – своими руками построенная по всем правилам – на практике имеет большое количество преимуществ, особенно для суровых российских широт. Разберемся подробнее?
Содержание
- 1 Виды четырехскатных крыш
- 2 Разновидности: вальмовая и шатровая конструкции
- 3 Голландская крыша: классика четырех скатов
- 4 Полувальмовая голландская крыша: особая устойчивость
- 5 Полувальмовая датская крыша: европейские традиции
- 6 Шатровая крыша: идеальные пропорции
- 7 Устройство стропильной системы крыши с четырьмя скатами
- 8 Этап І. Планирование и проектирование
- 9 Этап ІІ.
Заготовка конструктивных элементов - 10 Этап ІІІ. Установка чердачного перекрытия
- 11 Этап ІV. Монтаж конькового прогона
- 12 Этап V. Установка стандартных и диагональных стропил
- 13 Строительство вальмовой стропильной системы
- 14 Устройство 4 скатной шатровой крыши на примере беседки
- 15 Полезные видео-инструкции
- 16 Видео-инструкция
Виды четырехскатных крыш
Четырехскатная крыша имеет скаты, которые выполняются в виде равнобедренных треугольников и сходятся вершинами в одной точке. Если же четырехскатная крыша выходит квадратной в плане при виде сверху, тогда она называется шатровой.
Если же не выходит квадратной, а получается в виде прямоугольника – это вальмовая крыша. Такой интересное название она получила благодаря скатам, которые имеют вид щипец-вальм.
Разновидности: вальмовая и шатровая конструкции
Класс четырехскатных крыш объединяет два вида конструкций, напоминающих в плане квадратный и прямоугольный конверт.
Первая разновидность называется шатровой, вторая – вальмовой. На фоне скатных аналогов их выделяет отсутствие фронтонов, именуемых в кровельном деле щипцами. В сооружении обоих вариантов четырехскатных конструкций используются наслонные и висячие стропила, установка которых производится в соответствии со стандартными технологиями сооружения скатных стропильных систем.
Характерные отличия в рамках четырехскатного класса:
У шатровой крыши все четыре ската имеют форму равнобедренных треугольников, вершины которых сходятся в одной наивысшей точке.
Конька как такового в шатровой конструкции нет, его функцию выполняет центральная опора в наслонных системах или вершина висячей фермы.У вальмовой крыши пара основных скатов имеет трапециевидную конфигурацию, а вторая пара треугольную. От шатрового собрата вальмовая конструкция отличается обязательным присутствием конька, к которому примыкают трапеции верхними основаниями. Треугольные скаты, они же вальмы, примыкают к коньку вершиной, а их стороны состыкованы с наклонными сторонами трапеций.
Исходя из конфигурации крыш в плане, ясно, что шатровые конструкции принято водружать над квадратными строениями, а вальмовые над прямоугольными домами. В качестве покрытия подходят как мягкие, так и жесткие кровельные материалы. Характерную квадратную или прямоугольную форму повторяют чертежи стропильной системы четырехскатной крыши с четко обозначенным расположением элементов в плане и вертикальными проекциями скатов.
Нередко вальмовые и шатровые системы вкупе используются в строительстве одного объекта или эффектно дополняют двускатные, односкатные, ломаные и другие крыши.
Опираться конструкции с четырьмя скатами могут непосредственно на верхний венец деревянного дома или на мауэрлат, служащий верхней обвязкой кирпичных или бетонных стен. Если под каждую стропилину можно найти верхнюю и нижнюю опоры, кровельный каркас сооружается по наслонной технологии.
Установка наслонных стропильных ног проще и доступней для неопытного домашнего кровельщика, которому необходимо учесть, что:
Вопросы крепления мауэрлата и тесно связанного с ним способа установки стропильных ног по правилам решаются на стадии проектирования дома.
Если у строения нет внутренней несущей стены или нет возможности соорудить надежные опоры под центральную часть крыши, кроме висячей схемы сборки стропильной системы ничего не подойдет. Правда в большинстве случаев применяется наслонный метод сооружения, для реализации которого надо заранее предусмотреть несущую опору внутри строения.
В устройстве стропильных систем для шатровых и вальмовых четырехскатных крыш используются специфические конструктивные элементы, это:
Диагональные стропильные ноги, формирующие хребтовые соединения скатов. В вальмовых конструкциях диагонали, они же накосные стропила, соединяют консоли конькового прогона с углами крыши.
В шатровых системах накосные ноги соединяют вершину с углами.Нарожники, или стропильные полуноги, устанавливаемые перпендикулярно карнизам. Опираются они на диагональные стропилины, располагаются параллельно друг дружке, потому отличаются разновеликой длиной. Нарожники формируют плоскости шатровых и вальмовых скатов.
Диагональными стропилинами и нарожниками пользуются также для сооружения ендов, только устраиваются тогда вогнутые углы крыши, а не выпуклые как вальмовые.
Вся сложность сооружения каркасов для крыш с четырьмя скатами заключается в установке диагональных стропилин, определяющих результат формирования конструкции. Кроме того накосы обязаны стойко держать нагрузку в полтора раза большую, чем рядовые стропильные ноги скатных крыш.
Потому что они по совместительству работают коньком, т. е. опорой для верхней пятки нарожников.

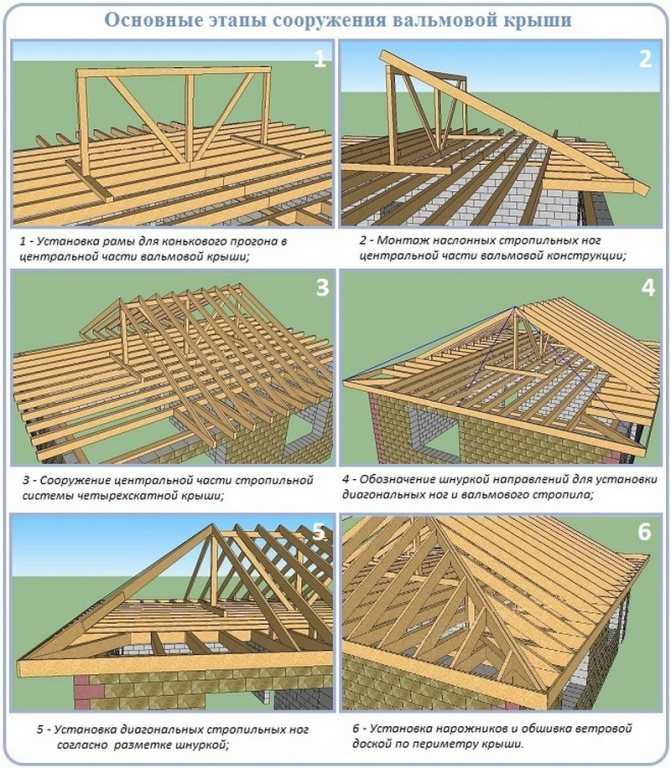

Если вкратце описать процедуру строительства наслонного каркаса для четырехскатной крыши, то уложиться можно в несколько этапов:
Устройство мауэрлата по кирпичным или бетонным стенам.
Процесс устройства мауэрлата по стенам из бревна или бруса можно упразднить, т. к. его с успехом может заменить верхний венец.Установка центральной опоры для шатровой конструкции или опорного каркаса основной части вальмовой крыши.Монтаж обычных наслонных стропилин: пары для шатровой крыши и определенного проектным решением ряда для вальмовой конструкции.
Установка диагональных стропильных ног, соединяющих углы систем с вершиной опоры или крайними точками конька.Изготовление по размеру и крепление нарожников.
В случае применения висячей схемы каркаса стартом строительства шатрового каркаса будет установка треугольной стропильной фермы по центру. Началом монтажа четырехскатной вальмовой стропильной системы станет установка ряда стропильных ферм.
Голландская крыша: классика четырех скатов
Голландская, или вальмовая крыша считается классическим вариантом, который отличается особенной устойчивостью к ветру и снегу.
Поверхность стандартной вальмовой крыши образует два трапециевидных ската по длинным сторонам и такое же количество треугольных – по коротким сторонам. В отличие от шатровой крыши, такая форма, по мнению современных архитекторов считаются более эстетичной.
Стропильная система вальмовой крыши предполагает установку четырех накосных стропил – диагональных опорных брусьев, которые идут от двух вершин скатов к верхним углам здания.
А вот полувальмовая крыша, в свою очередь, бывает двух видов: когда боковые скаты срезают только часть торца сверху, или уже внизу, то есть сама полувальма может быть треугольником или же трапецией, и называться датской или полувальмовой голландской.
Полувальмовая голландская крыша: особая устойчивость
Полувальмовая голландская крыша – это одновременно вариант и двухскатной конструкции, и четырехскатной. Она отличается от классического варианта наличием усеченных вальм –треугольных торцевых скатов. По правилам, длина вальма голландской крыши должна быть в 1,5-3 раза меньше, чем длина боковых трапециевидных скатов.
Преимущество такой крыши в том, что здесь есть возможность установить мансардное вертикальное окно, и при этом острый выступ, как у двускатной кровли, отсутствует, что, в свою очередь, увеличивает способность крыши выдерживать экстремальные ветровые нагрузки.
Полувальмовая датская крыша: европейские традиции
А вот датская полувальмовая крыша – это разновидность чисто вальмовой конструкции.
В этом случае монтируется только нижняя часть торцевого ската, а под коньком оставляют небольшой вертикальный фронтон.
Преимущество такой конструкции в том, что она позволяет отказаться от проблемных в плане гидроизоляции мансардных окон в кровле и обеспечить естественное освещение мансарды за счет установки полноценного вертикального остекления, что сейчас особенно модно.
Шатровая крыша: идеальные пропорции
Шатровую крышу обычно ставят на постройках, имеющих одинаковую длину стен, которые образуют собой квадратный периметр. У такой четырехскатной крыши все скаты по форме – одинаковые равнобедренные треугольники, мечта кровельщика, одним словом, и кошмар строителя.
Дело в том, что строительство классической шатровой крыши еще более сложно, чем у вальмовой, ведь здесь стропила должны сойтись все в одной точке:
Устройство стропильной системы крыши с четырьмя скатами
Вот самый простой пример строительства стандартной вальмовой крыши для небольшого дачного домика:
Этап І.
Планирование и проектирование
Прежде, чем как сделать четырехскатную крышу обязательно продумайте все ее детали, до мелочей. Даже самый простое устройство четырехскатной крыши обязательно стройте по готовому чертежу. Дело в том, что у готовой двускатной крыши почти заметны недочеты и перекосы, а вот если вы где-нибудь допустите ошибку в строительстве той же вальмовой или шатровой крыши, то диагональные стропила просто не сойдутся в коньке и исправить это будет крайне сложно.
А поэтому, если вы владеете специальными программами, создайте 3D модель будущей крыши прямо в них, а если нет, тогда просто подготовьте подробный чертеж и хорошо, если вам в этом поможет профессионал. Все детали такой крыши должна быть просчитаны – до мелочей!
Кстати, сегодня довольно модно делать четырехскатной не только крышу, но и ее отдельные функциональные элементы:
Этап ІІ. Заготовка конструктивных элементов
Итак, если вы взяли готовый чертеж крыши или набросали его сами и уверены в будущем качестве, самое время заготовить необходимые элементы стропильной системы.
А для этого сначала разберемся с тем, как правильно они называются.
Итак, первое, о чем вам придется позаботиться перед тем, как построить четырехскатную крышу – это мауэрлат.
Это балка квадратного либо прямоугольного сечения, которую вы уложите на верхнюю часть стен по всему периметру дома. Она станет опорой для стропил, которые будут передавать на нее нагрузку, и именно эта доска распределит равномерно вес всей крыши на стены дома и фундамент. Идеальный вариант –использовать в качестве мауэрлата брус сечением 15 на 10 см.
Далее вы будете строить стропильные ноги– это основной элемент, который будет создавать собой уклон крыши. Стандартные стропила изготавливаются из доски 50 на 150 мм, а диагональные – 100 на 150 мм.
Понадобятся вам и затяжки, главная задача которых – препятствовать смещению стропильных ног в стороны. Сами затяжки вы будете фиксировать и соединять нижними концами, и для этого запасите доски параметром 50 на 150 метров.
А вот сверху и диагональные стропильные ноги, и стандартные стропила будут сходиться и закрепляться между собой в коньке.
Для этого возьмите брус 150 на 100 мм.
Далее, по центру двух противоположных сторон должна быть поперечная балка – лежень, которая служит опорой для стоек, а они, в свою очередь, поддерживают коньковый прогон. Для этой цели подойдет брус с сечением 100 на 100 мм или 100 на 150 мм.
Откосыстанут подпоркой для стропил, который препятствует их сдвигу. Такие вы должны установить их под углом к стойке, для этого возьмите такой же материал, как на лежень.
Далее, важной деталью будет стойка– вертикальный элемент каркаса крыши. Она станет служить опорой для конька. Изготовьте ее из такого же материала, что и мауэрлат.
Не забывайте также о ветровой доске – это горизонтальный элемент, который связал между собой все нижние концы стропил. Вам нужно будет прибить ее к стропилам по внутреннему периметру кровли и таким способом подчеркнуть линию ската. Для этой цели подойдет доска 100 на 50 мм.
А вот для наружной стороны вам понадобится еще одна доска – кобылка, из такого же материала.
Такое странное название это доска получила с тех времен, когда ее делали вырезной, в виде лошадиных морд.
А вот самые необычный и сложный элемент четырехскатной крыша – это шпренгель, который придает жесткости всей конструкции. Его главная задача – связать все горизонтальные и вертикальные элементов. Он тоже монтируется под углом, и изготавливается из бруса 100 на 100 мм:
И наконец, если речь идет именно о вальмовой крыше, то единственный элемент, который присутствует исключительно в вальмовых крышах, – это нарожники. Они представляют собой укороченные стропила, которые опираются на диагональной стропильную ногу. Их вы можете изготовить из доски 50 на 150 мм.
В жизни все эти элементы выглядят так:
Подумайте также об утеплителе, гидроизоляционной пленке и доборных кровельных элементах:
Этап ІІІ. Установка чердачного перекрытия
Нередко бабки висячих стропил или подвески, которая в вальмовой крыше работают на растяжение, необходимо выполнять из стали.
Для этого к затяжке деревянных стропил подвешивается перпендикулярно на хомуты специальные деревянные прогоны.
А уже перпендикулярно к прогонам подвешиваются деревянные балки, после чего между ними укладываются безбалочные облегченные заполнения. Поэтому, если вы хотите уменьшить нагрузку крыши на висячие стропила или стропильную ферму, вам нужно выбирать конструкции подвесного перекрытия.
Для стальных ферм подвесное перекрытие обязательно нужно сделать несгораемым, по стальным балкам.
Между такими балками следует уложить сборные железобетонные плиты, а уже на них –легкий утеплитель. Чтобы повысить огнестойкость и долговечность таких несущих конструкций, их нужно делать из железобетона. Причем самые железобетонные несущие конструкции лучше выполнять из крупноразмерных панелей заводского изготовления, чтобы не рисковать.
Этап ІV. Монтаж конькового прогона
В рассчете конькового прогона отталкивайтесь от таких нюансов:
Если же в здании есть капитальные продольные стены, или хотя бы два ряда внутренних столбов, тогда прогонов делают два.
При этом многие стропильные конструкции по длине могут быть составными, а для увеличения жесткости используются ригели.Если же здании нет внутренних опор, тогда здесь наклонные стропила сделать не получится. А поэтому используются специальные строительные фермы, к которым чердачное перекрытие попросту подвешивается. В таком случае стержни, которые расположены по верхнему контуру ферм, образуют верхний пояс строительной ферма, а по нижнему контуру – уже нижний пояс.
Сама решетка фермы образует теперь вертикальные стержни и раскосы – наклонные стержни, которые располагаются между верхним и нижним поясом. Причем такие фермы необязательно изготавливают только из дерева, напротив, сегодня достаточно популярны стальные железобетонные. В процессе самого строительства фермы устанавливают на расстоянии 4-6 метров друг от друга.
Самый простой вариант таких ферм – это шпренгельные, которые состоят из стропильных ног, вертикальной подвески, бабки и затяжек.Если ширина здания достаточно большая, при установке используются строительные фермы или шпренгельные опоры.
Но тогда чердачное перекрытие нельзя перекрывать балками, которые будут опираться на одни только стены. Такую конструкцию необходимо подвешивать на стальных хомутах к нижнему поясу фермы, или к затяжке, чтобы образовать, таким образом, подвесные перекрытия.
В этой фотоиллюстрации хорошо видно, как именно стропила нужно крепить к коньку и хребтам:
Этап V. Установка стандартных и диагональных стропил
Итак, диагональные стропильные ноги опираются прямо на конек в зависимости от таких условий:
Дополнительно для надежности накосные стропила закрепляют еще при помощи металлической проволоки, скрученной в несколько раз.
На ребрах монтаж коньковых элементов нужно производить в той же последовательности, что и на обычном коньке крыши. Т.е. установите элемент ребра с закрытым торцом, уложите коньковые элементы в замок и закрепите их механическим способом. А вот в местах пересечения ребер и конька вальмовой крыши принято устанавливать Y-образные коньковые элементы, хотя вместо них можно использовать также начальные и конечные коньковые элементы.
Но только обрежьте их тогда по контуру, когда они будут закреплены на ребре, и механически закрепите места стыков. Обработайте обязательно грунтовкой и минеральной посыпкой из стандартного ремонтного комплекта. Не забудьте также при установке коньковых элементов наконец на ребрах или коньках четырехскатной крыши оставить зазор для отвода воздуха из подкровельного пространства.
Все те же принципы нужно соблюдать и при строительстве четырехскатной крыши сложной формы:
У вас получится! Пожалуйста, задавайте свои вопросы в комментариях.
Строительство вальмовой стропильной системы
Разберем один из распространенных примеров устройства вальмовой крышис наслонными стропильными ногами. Опираться им предстоит на балки перекрытия, уложенные поверх мауэрлата.
Жесткое крепление врубкой будет использовано только для фиксации верха стропильных ног на коньковом прогоне, благодаря чему в усилении крепежа мауэрлата необходимости нет. Габариты коробки приведенного в примере дома 8,4×10,8м.
Реальные размеры крыши в плане увеличатся с каждой из сторон на величину карнизного свеса, на 40-50см.
Устройство 4 скатной шатровой крыши на примере беседки
Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже).
Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.
Схема стропильной системы шатровой крыши для беседки
Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.
Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки.
Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги.
В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.
Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги
Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона).
Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.
Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).
Размер граней — по сечению среза стропильных ног
Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.
Стропильная система 4 скатной вальмовой крыши собрана
По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.
Испытания прошли успешно
Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.
Полезные видео-инструкции
Кратко с последовательностью и правилами монтажа стропильной системы четырехскатной крыши шатровой и вальмовой категорий ознакомит видео:
Ознакомившись со спецификой устройства и усвоив тонкости монтажа крыш с четырьмя скатами, можно смело приступать к реализации планов по ее сооружению.
Видео-инструкция
Источники:
https://krovgid.com/montazh/chetyrexskatnaya-krysha-svoimi-rukami.html
https://krovgid.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html
Источники:
https://krovgid.com/montazh/chetyrexskatnaya-krysha-svoimi-rukami.html
https://krovgid.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html
https://krovgid.com/montazh/chetyrexskatnaya-krysha-svoimi-rukami.html
https://krovgid.com/montazh/stropilnaya-sistema-chetyrexskatnoj-kryshi.html
Чертеж крыши четырехскатной для дома (145 фото) — фото
Висячая стропильная система крыши
Конвертная крыша
Конструктивные узлы вальмовой крыши
Чертеж беседки 4 на 4 с четырехскатной крышей
Вальмовая ломаная кровля

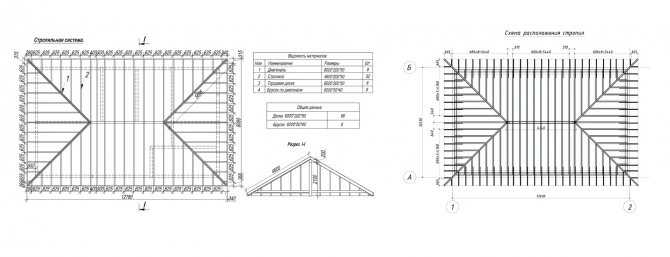

Проект вальмовой стропильной крыши чертежи
