Подключение видеокамеры к телевизору

Некоторые люди не хотят хранить информацию с видеокамер систем безопасности, а чтобы картинка сразу транслировалась на телевизор или экран монитора. Подключение устройства не занимает много времени и не требует определенных инженерных навыков. Мы расскажем в этой статье про подключение видеокамеры к телевизору.

Детали

Пользователь, который применяет видеосъемку без записи материала, получает достаточно много преимуществ:

возможность в какую удобно минуту посмотреть на людей которые находится рядом с домом или офисным зданием;

«здесь и сейчас» можно просмотреть ту область, которая наиболее интересует пользователя;

устройство имеет разъемы для подсоединения напрямую к экрану;

на некоторых моделях можно усилить сигнал для передачи данных через антенну.

Подобный вариант применяется как для частных целей, так и в коммерческих компаниях. По такой же причине подсоединение напрямую устройства для съемки к телевизору или экрану считается самым распространенных и выгодным вариантом.

Подключение ИК-камеры

Оборудование для видеотрансляции транспортирует аналоговый (или композитный) сигнал, и для того чтобы подключить камеру к телевизору, имеющий композитный разъем или RCA, осуществляется через «тюльпан». Видео будет при этом содержать и звук. Передача напрямую видео часто очень полезная и удобная функция. Телевизоры Самсунг (Samsung) как раз имеют нужный вход для этого.

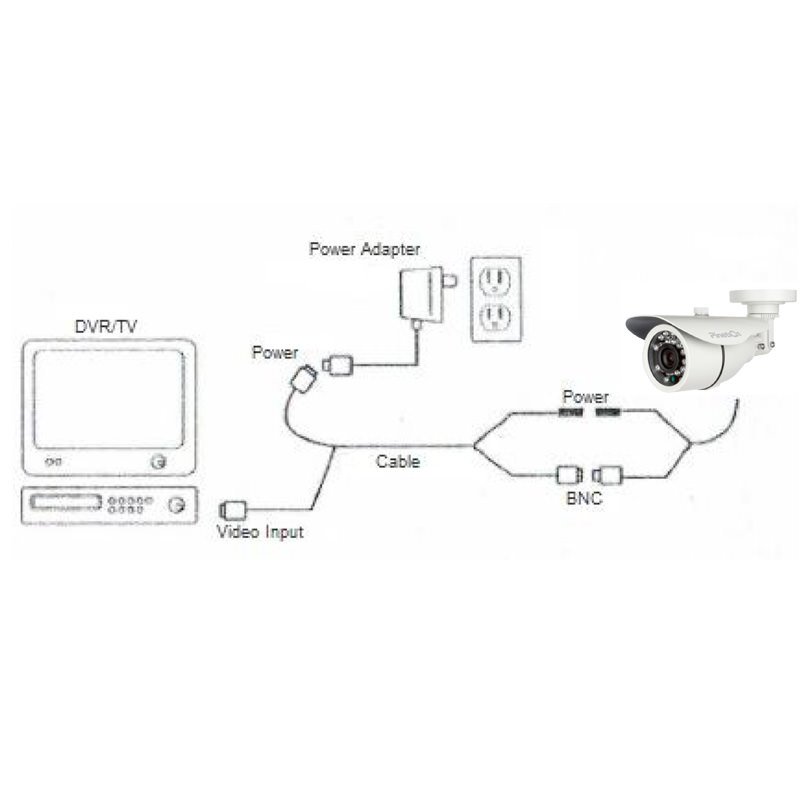

Подключение осуществляется с помощью сиамского кабеля. При заранее неизвестной длине кабеля, которую необходимо подготовить, есть возможность установить коаксиальный кабель RG59.

Пользователь выбирает предположительно вход RCA, если он хочет увидеть объект в режиме онлайн.

Если есть необходимость передать звук с автономного микрофона, то его следует подключить к разъему RCA телевизора.

Редкие модели позволяют подключение напрямую через антенный вход.

Подсоединение нескольких устройств

Кроме аналоговых видеокамер есть возможность подключить устройства высокого качества к разъему HDMI телевизионного экрана. При необходимости просмотра нескольких записывающих устройств на телевизоре единовременно, нужно применять 4-х ядерный процессор CCTV или мультплексор CCTV для общих видеосигналов.

Многих людей интересует, можно ли подсоединить одно устройство для съемки к нескольким телевизорам или мониторам. Для подключения одной аналоговой камеры к нескольким экранам следует разделить видеосигнал разветвителем CCTV.

Просмотр и трансляция

Аналоговая и IP-камера — различные типы камер, которые имеют достаточное количество отличий. Последние как минимум передают изображение в лучшем качестве и имеют дополнительные интеллектуальные параметры. Необходимо выполнить несколько пунктов для работы через телевизор:

подключение камеры к NVR посредством кабелей Ethernet Cat ⅚;

подсоединение видеонаблюдения NVR к телевизору через HDMI;

посредством адаптера питания включить сетевой видеорегистратор;

включить телевизионный экран — на нем появится изображение.

Как результат, пропадает надобность загружать программу и можно не иметь подключение к маршрутизатору. Оптимальный пакет NVR предполагает в своем составе все нужные принадлежности для подключения.

Есть несколько поводов, по которым человеку лучше выбрать систему NVR для подсоединения видеонаблюдения к телевизионному экрану:

легкое удобное подключение;

много места для сохранения информации, а также запись 24/7;

работоспособность без подсоединения к сети;

оптимальный сигнал видеопередачи;

простота в управлении.

Выбирая прочие варианты подсоединения, необходимо принимать во внимание марку и фирму-изготовителя телевизора, например, LG или Samsung, используемого для передачи видео, в том числе и самого записывающего устройства.

Как подключить камеру к телевизору

Требуемые инструменты и материалы

Для получения качественного изображения, кроме самой камеры и телевизора, необходимо наличие блока питания и соответствующих соединительных кабелей и разъемов к ним.

Схема подключения (способы соединения) ↓
Оснащение телевизора вебкамерой ↓
Пошаговое руководство ↓

От качества соединительного кабеля зависит эффективность картинки на экране.

Разъем AV-IN/OUT. Почти у всех видеокамер присутствует выход для подсоединения к разъему AV-IN/OUT, который в быту называют “тюльпаном”. Внешний вид у него, как у обычного штекера, имеющего диаметр три с половиной миллиметра. На задних стенках импортных и отечественных телевизионных устройств таких входов-“тюльпанов” бывает всегда несколько штук. Два – у монофонических моделей, у стереофонических – три. Для присоединения камеры, у кабеля должен с одной стороны присутствовать вход-штекер AV-IN/OUT, а с противоположной – три выхода-“тюльпана”. Обычно телевизор сразу бывает укомплектован таким кабелем, в противном случае кабель приобретают в специализированных отделах магазинов по продаже радиотехники. Подсоединяется он несложно: каждый выход-“тюльпанчик” втыкается в гнездо на панели телевизора, окрашенное в аналогичный цвет.
Использование коаксиального кабеля. Такое название имеет кабель, который применяют для передачи сигнала от телевизионной антенны. У некоторых моделей камер уже имеется готовый выход такого кабеля со штекером. Его можно непосредственно воткнуть в телевизионный антенный вход.
Разъемы S-video. Нашли применение у весьма ограниченного числа производителей видеокамер, но сигнал с их помощью обладает довольно высоким качеством.
Разъемы SCART. Довольно распространены среди производителей телеаппаратуры. Внешне представляют собой прямоугольную металлическую коробочку. Любой специализированный радиотехнический магазин может предложить переходники со SCART на AV-IN/OUT, которые используется при разных входах-выходах у камеры и телевизора.
Использование кабеля MiniHDMI – HDMI допустимо, при наличии в телеаппаратуре и камере подобных входов.
Конечно, может быть ситуация, когда у видеокамеры отсутствуют штатные разъемы и мы видим только набор проводов. В этом случае следует обратить внимание на их расцветку:
- красные и черные провода используются для запитки камеры электроэнергией;
- желтые провода применяются для передачи видеосигнала.

Припайка соответствующих проводов к проводке кабеля позволит добиться хорошего сигнала.

Блоки питания следует использовать только хорошего качества. Лучше всего себя зарекомендовали отечественные блоки, которые гораздо долговечнее китайских аналогов.

Источники электропитания БП-1А или БПМ – 1А используются для работы с электрорадиоаппаратурой, потребляющей выпрямленное стабилизированное 12-вольтовое напряжение, сила тока которого не превышает 0,7 ампер. Оптимальна их эксплуатация при интервале плюсовой температуры от десяти до сорока градусов Цельсия и относительной влажности не более 80 процентов.

На корпусе каждой камеры указывается характеристика питания. К примеру, надпись 9-15V DC/0,1А говорит, что для работы устройства необходимо постоянное напряжение с диапазоном от 9 до 15 вольт с силой тока – 0,1 ампер.

В частности, в этой ситуации подойдет блок питания с выходным 12-вольтовым напряжением и максимальной силой тока в один ампер, то есть выше заданного параметра – 0,1 А. При замыкании на один блок более одного устройства, их допустимую силу тока следует суммировать.

В нашем примере, для подключения трех видеокамер с вышеуказанной маркировкой, подойдет питание, выдающее силу тока, превышающую 0,3 А.

Схема подключения (способы соединения)

Подключить камеру к телевизионной аппаратуре можно разными способами, в зависимости от наличия интерфейса в той или иной модели телевизора.

Интерфейсы могут быть следующие:

SCART.
RCA.
HDMI.

Первый является наиболее старым, некоторые современные производители видеокамер от него уже отказались, но в телевизоры с ним еще попадаются.

Подключение осуществляют при помощи SCART-кабеля, затем в функции телевизионного меню находим соответствующий этому интерфейсу режим и на экране должна появиться картинка видеоизображения. В ламповом телевизоре выбирается функция AV. Сигнал передачи аналоговый.

Второй вариант интерфейса имеет наибольшее распространение. Сигнал передается с использованием трех проводов: по белому и красному – звук, по желтому – видео. Подсоединение производят по цвету разъемов. Как и в первом случае, производят поиск соответствующего режима в телевизионном меню.

В случае ламповой модели включаем функцию AV. Многие используют RCA-разъем, называемый также композитным, для присоединения к TV не только камеры, но и других устройств: музыкальные колонки, DVD-проигрывателя и т. д. Следует помнить, что дешевый RCA-кабель плохого качества может быстро переламываться и выходить из строя.

Третьим вариантом оборудуются модели последнего поколения. Способ подключения аналогичен вышеописанным, но через данный интерфейс происходит передача цифрового сигнала. Качество картинки при этом значительно выше.

Таким образом, для подключения к телевизору видеокамеры, может быть использована обычная аналоговая видеокамера, стоимость которой значительно меньше, по сравнению с IP-камерой. Для запитки камеры видеонаблюдения используется блок питания на 12 вольт.

Созданная таким образом видеосистема позволяет просматривать через видеокамеру происходящие события в режиме реального времени.

Оснащение телевизора вебкамерой

Далеко не у всех возникает необходимость оснащать свой телевизор вебкамерой или как говорят, в народе, вебкой. Однако, если ваш телевизор из последних моделей и обладает технологией Smart TV, появляется уникальная возможность использования его для бесплатного общения со своими знакомыми, в том числе иногородними, посредством Скайпа.

Для организации видеоконференций и визуального общения необходимо подключение к телевизору web-камеры. Она несколько отличается от тех, которые используются с компьютерами.

Если у телевизионного аппарата нет функций приема других сигналов, кроме аналогового, то отсутствует возможность подключения к нему обычной веб-камеры, снабженной интерфейсом USB. Это можно сделать только после добавления специального системного блока, используемого как переходник.

Пошаговое руководство

Шаг первый. Убедившись, что у вашего телевизора присутствуют необходимые функции, приобретите через интернет либо в специализированном отделе радиотехники аналоговую web-камеру. Для распознания вебкамеры с помощью приложенного драйвера, можно воспользоваться персональным компьютером, как переходным устройством. Следует сразу оценить имеются ли у компьютера и телевизора идентичные входы-выходы: SVideo, DVI, VGA, HDMI и пр.
Шаг второй. С использованием специализированного кабеля, а при необходимости и переходника, телевизор соединяют с компьютером. Следует добиться такого разрешения, чтобы телеэкран мог использоваться, как монитор. Затем web-камера соединительным кабелем замыкается на компьютер через USB-разъем.
Шаг третий. На установочном диске, входящем в комплект камеры, имеется драйвер, который нужно установить на компьютере. Настройку соответствующего разрешения и иных параметров производят с помощью специальной утилиты либо через раздел меню “Устройства”, находящийся у компьютера в панели управления.
Шаг четвертый. Веб-камера устанавливается так, чтоб в ее поле зрения попал необходимый сектор. Когда соединительный кабель недостаточной длины, применяют специальный USB-удлинитель. В наиболее совершенных последних моделях телевизоров сразу установлены аналогичные компьютерам операционные системы, но и они не позволяют работать с вебками, которые рассчитаны на другую платформу и не распознаются системами, поэтому работа камеры невозможна и без компьютера не обойтись.

Статья была полезна?

0,00 (оценок: 0)

Как подключить камеру видеонаблюдения к телевизору (простое пошаговое руководство)

Итак, вы хотите подключить камеру видеонаблюдения к телевизору , но понятия не имеете, как это сделать, верно? Вы находитесь в правильном месте, в этой статье вы узнаете, как это сделать.

Если у вас есть традиционная аналоговая камера , — это просто вопрос следования шаг за шагом, который я собираюсь вам здесь. Итак, дочитайте до конца…

Что нужно для установки

Процедура установки камеры слежения на телевизор очень проста, вам потребуется всего несколько компонентов, как описано ниже:

Аналоговая камера
Коаксиальный кабель (RG59)
Адаптер заглушки питания
BNC Connector
RCA Adapter
Power Supply

Используйте правильный тип камеры

Телевизор, первое, что вы должны знать, это тип камеры, которую вы приобрели. Я объясню процедуру для традиционных аналоговых камер с сигналами, поддерживаемыми телевизором.

Вы не можете использовать аналоговые камеры высокого разрешения с HD-TVI, HD-CVI и AHD , поскольку они несовместимы с вашим обычным телевизором.

Если у вас есть камеры этого типа, вам потребуется дополнительное устройство для их установки на телевизор, и это не является предметом этой статьи.

Чтобы узнать больше об этих камерах, прочитайте: Сравнение HD-TVI, HD-CVI, AHD

Итак, камера, которую вы научитесь устанавливать на свой телевизор в этой статье, — это камера с CVBS (композитный Видеосигнал основной полосы частот). Но не волнуйтесь, это просто причудливое название для традиционной аналоговой камеры видеонаблюдения.

Когда вы доберетесь до ближайшего магазина видеонаблюдения или будете искать традиционную аналоговую камеру видеонаблюдения на Ebay или в любом другом интернет-магазине, вы увидите рекламу продавца с информацией о камере 600 ТВЛ (ТВ-линии) или что-то в этом роде. похоже на то. Если вы видите такую информацию, вы на правильном пути.

Пример традиционной аналоговой камеры видеонаблюдения

Модель камеры не имеет значения: купольная, цилиндрическая или коробчатая (как показано на фото). Важно определить, использует ли камера традиционный Технология CVBS , вы можете проверить эту информацию на самой камере, в каталоге или руководстве по продукту. См. рисунок ниже:

Камера видеонаблюдения также может иметь 480, 540, 600, 700 телевизионных линий.

См. ниже пример информации в каталоге камер

Кабели, разъемы и другие аксессуары для установки камеры видеонаблюдения на телевизор

Итак, у вас есть правильная камера видеонаблюдения, теперь пришло время подготовиться к установке и убедиться, что вы также есть все аксессуары.

Взгляните на список ниже, чтобы понять, что вам нужно.

Сиамский коаксиальный кабель RG59

По сиамскому коаксиальному кабелю RG59 возможна одновременная передача видеосигнала и питания благодаря конструкции кабеля.

Разъем BNC

Разъемы BNC можно использовать с каждой стороны коаксиального кабеля. На рынке доступны различные модели, как показано на рисунке:

Адаптер BNC-RCA

Для подключения камеры видеонаблюдения к телевизору необходимо адаптировать разъем BNC к разъему RCA, доступному на телевизоре. См. пример этого типа адаптера на изображении ниже:

Разъем адаптера разъема питания

Разъемы адаптера разъема питания используются для подключения питания. Просто подключите его к кабелю и к блоку питания и камере видеонаблюдения.

Блок питания

Существуют различные типы блоков питания для камер видеонаблюдения, некоторые из них поставляются с защитными коробками и предохранителями.

См. пошаговое руководство по установке камеры видеонаблюдения на телевизор

Шаг 1: Установите камеру видеонаблюдения

Выберите подходящую модель для вашей установки. Самые распространенные варианты — это мини-купол и пуля. Прикрепите камеру к стене или потолку и приступайте к подключению кабеля.
