Какие автоматы ставить в квартире по мощности

Проектирование и монтаж электропроводки начинается с расчёта защитной аппаратуры, главным элементом которой являются автоматические выключатели. В современных щитках устанавливаются автоматы модульного типа, но уставка срабатывания и номинальный ток таких приборов может быть самой разной, поэтому важно определить, какие автоматы ставить в квартире по мощности.

Зачем нужны автоматические выключатели

Основная функция автоматических выключателей — защита электропроводки и кабелей от перегрева. При этом разрушается изоляция, что может привести к короткому замыканию и пожару.

Нагрев токопроводящих жил выше допустимой температуры происходит в следующих случаях:

  • Перегрузка. Возникает при подключении к линии большого количества электроприборов, общий ток потребления которых больше разрешённого ПУЭ п.1.3.10 для используемого сечения провода.
  • Короткое замыкание. Происходит при разрушении изоляции между отдельными жилами, в переходной коробке или щитке или замыкании токоведущих частей и заземлённого корпуса оборудования.


Информация! Для защиты электродвигателей от перегрузки следует использовать тепловое реле и пускатель. Применение для этой цели автоматического выключателя не обеспечивает надёжную защиту электромашины.

Принцип работы автоматического выключателя

В любом автоматическом выключателе имеются два вида защитных блоков, каждый из которых срабатывает при определённых ситуациях.

Отключение при перегрузке

За срабатывание автомата в случае перегрузки отвечает тепловая защита. Основным элементом этого блока является биметаллическая пластинка, изготовленная из двух слоёв металла с разным коэффициентом теплового расширения. При протекании через автомат электрического тока пластина нагревается и изгибается тем сильнее, чем больше сила тока линии.

В случае перегрузки пластинка перегревается и отключает автомат. Это происходит тем быстрее, чем выше ток:

  • до 1,13In — отключение не происходит;
  • 1,45In — защита срабатывает через час;
  • 2,55In — автомат отключается через 1 минуту при первом срабатывании и через 1 секунду при повторном отключении.

Короткое замыкание

Отключение устройства в данной ситуации происходит при помощи электромагнитного расцепителя. Главной частью этого блока является электромагнит, сердечник которого удерживается при помощи пружины. При превышении тока выше допустимого сила притяжения увеличивается, сердечник втягивается и отключает питание линии.

При выборе автоматического выключателя следует учесть, что, в зависимости от типа автоматического выключателя отличается величина превышения тока расцепителя над номинальным током устройства. Этот параметр обозначается прописными буквами английского алфавита, нанесёнными на корпусе перед указанием номинального тока устройства.

Как происходит отключение автомата

При включении автоматического выключателя и замыкании контактной группы происходит натяжение отключающей пружины. При срабатывании защиты освобождается стопорная пластинка и подвижный контакт возвращается в исходное положение. Поэтому по внешнему виду модульного автомата невозможно определить его состояние — автомат отключён планово или аварийно.

Устройство всех модулей в многополюсном автомате одинаковое и отключение полюсов происходит независимо друг от друга. Для одновременного включения все рычаги соединены между собой кусочком стальной проволоки или пластиковой пластиной.

Одновременное отключение в аварийной ситуации обеспечивают пластмассовые пластины, находящиеся между модулями.

Что нужно помнить при выборе автомата

Для определения, какой автомат выбрать для квартиры, необходимо чётко знать, что этот защитный прибор предназначен для защиты не оборудования, а электропроводки. Это становится понятным, если учесть, что к одному автоматическому выключателю присоединяются сразу несколько электроприборов, причём мощность каждого из них может быть намного ниже допустимого тока линии.

Например, в розетки, подключенные к одному автомату 16А, могут быть включены холодильник с током 1А, микроволновка 4А, настольная лампа 0,05А и другие аналогичные приборы.

Естественно, ни один из них защитить такой мощный автоматический выключатель не может, а при установке автомата с меньшей уставкой он будет отключаться при включении нескольких аппаратов или подключении электрочайника 7А или пылесоса 5А.

Единственная ситуация, при которой автомат обеспечивает защиту электроприбора — это подключение его к выделенной линии. При этом уставка автоматического выключателя определяется по номинальному току устройства и выбирается ближайшее большее значение из стандартного ряда.

Критерии выбора автомата для квартиры

При расчёте, какие автоматы ставить в квартире по мощности, следует учесть несколько факторов, обеспечивающих надёжную защиту и отсутствие ложных срабатываний.

1) Номинальный ток

Электрические провода при протекании по ним тока нагреваются, а слишком большой ток приводит к перегреву токопроводящей жилы и изоляции. Поэтому самый главный параметр при расчёте уставки автоматического выключателя — это номинальный ток кабеля (линии).

Незначительное превышение этого значения вызывает ускоренное старение изоляции, а более сильный нагрев может привести к её разрушению и короткому замыканию.

Учитывая, что ток автоматического выключателя зависит от сечения кабеля, для выбора уставки можно использовать находящиеся в ПУЭ данные по допустимому току проводов и применить данную таблицу для выбора автомата по мощности. При этом для надёжной защиты уставка автоматического выключателя должна быть ниже номинального тока кабеля.

2) Ток срабатывания при коротком замыкании

На сколько ампер нужен автомат не единственный важный параметр. Большое значение имеет так же ток срабатывания при коротком замыкании. Если кратковременная перегрузка кабеля допустима, то при коротком замыкании отключить питание необходимо как можно быстрее.

Для отключения при замыкании используется электромагнитный расцепитель, время срабатывания которого не более 20мс. В отличие от теплового расцепителя, уставка срабатывания этого элемента может быть различной и этот параметр называется времятоковая характеристика.

В зависимости от этого параметра автоматические выключатели делятся на несколько типов:

  • В — Imax=3-5In. Используются для нагревательных приборов.
  • C — Imax=5-10In. Универсальный тип, применяется для большинства бытовых устройств
  • D — Imax=10-20In. Устанавливается в линиях, питающих трёхфазные электродвигатели и трансформаторы большой мощности.

Существуют так же автоматы других типов, но они применяются только в промышленности.


Совет! Необходимо выбирать защитное устройство с минимальной уставкой электромагнитной защиты. Это уменьшит ток отключения линии при коротком замыкании.

3) Селективность

При срабатывании защиты важно, чтобы отключался автоматический выключатель, находящийся ближе всего к месту неисправности. Это облегчает поиск и устранение аварии и оставляет в работе исправные линии.

Для обеспечения селективности вышестоящее защитное устройство должно иметь уставку больше, чем нижестоящее, причём следует учитывать не только номинальный ток, но и времятоковую характеристику устройства.

Например, уставка электромагнитного расцепителя автомата D16 составляет 160-320А, а у более мощного вышестоящего устройства С25 всего 125-250А и при коротком замыкании сработает именно этот аппарат.

4) Количество полюсов

Модульные автоматы, которые устанавливаются на DIN-рейку в бытовых электрощитках, собираются из отдельных модулей (полюсов), количество которых зависит от назначения устройства:

  1. 1 полюс. Отключение и защита однофазных линий. При этом через защитный прибор проходит только фазный проводник, а нейтральный подключается к нулевой шине.
  2. 2 полюса. Вводной автомат в однофазной электропроводке. Разрывает ноль и фазу.
  3. 3 полюса. Используются для подключения трёхфазных электроприборов и электродвигателей.
  4. 4 полюса. Устанавливаются в качестве вводных разъединителей (выключателей нагрузки) при трёхфазной проводке. Отключают одновременно 3 фазы и нейтраль.

5) Завод-изготовитель

Кроме параметров защитного устройства, при выборе, какие автоматы ставить в квартиру, большое значение имеет фирма-производитель аппарата. В продаже имеются автоматические выключатели различных ценовых категорий, от дорогих аппаратов, известных компаний до дешёвых устройств неизвестных китайских производителей.

В интернете можно найти рейтинги компаний и автоматов, но при установке устройства в осветительных сетях и подключении розеток хорошо будет работать любое устройство, кроме самых некачественных, но в качестве вводного разъединителя и для электроплит и электроотопления желательно выбирать если не самое надёжное устройство, хотя и самое дорогое устройство, то хотя бы «оптимальное соотношение цена/качество». Это обеспечит надёжную работу защиты без расхода лишних средств.

Как рассчитать необходимый номинал автомата

Для надёжной защиты уставка должна быть ниже допустимого тока кабеля, но выше номинального тока подключаемого устройства. При отсутствии этих данных ток можно рассчитать по формуле I(А)=Р(Вт)/220=Р(кВт)х4,5.

Вместо расчётов при проектировании бытовой электропроводки допускается использовать стандартные значения:

  • Бытовые розетки. Эти коммутационные устройства предназначены для включения электроприборов мощностью не более 3,5кВт или 16А, поэтому отдельные розетки, а так же группы подключаются медным кабелем 2,5мм² через автомат 16А.
  • Внутренние светильники. В настоящее время для комнатного освещения используются светодиодные светильники с низким током потребления. Поэтому в квартире линии освещения прокладываются проводом 1,5мм² или 0,75мм² через автоматы 10А и 6А соответственно
  • Уличное освещение. Эти светильники отличаются большей мощностью и подключаются кабелем 1,5мм² через автоматический выключатель с уставкой 10А.


Важно! Установка слишком мощного автомата может привести к перегрузке отдельной розетки, поэтому, при необходимости, розетки разделяют на группы с прокладкой выделенных линий к стиральной машине, бойлеру или электроплите.

При выборе автоматов для квартиры для уменьшения тока короткого замыкания необходимо отдавать предпочтение типу В, уставка электромагнитного расцепителя которого составляет 3-5In.

Вывод

Знать, какие автоматы ставить в квартире по мощности, важно для качественной защиты электропроводки. В связи с тем, что автоматический выключатель защищает провод, а не электроприборы, в большинстве случаев допускается использовать стандартные значения уставок, а расчёт производить только для установок большой мощности, которые подключаются не к розеткам, а при помощи клеммников.

Похожие материалы на сайте:

  • Для чего нужен дифавтомат
  • Как на схеме маркируются автоматы
  • Формула расчета тока автомата

технические характеристики и критерии выбора

Автоматические выключатели – это распространенные устройства, которые предназначены для защиты электропроводки в помещении от перегрузок сети и токов короткого замыкания. Если произойдет нештатная ситуация и по жилам проводов пройдет сверхток, изоляция может мгновенно расплавиться, что приведет к возгоранию. Последствия могут быть плачевными. Чтобы предотвратить трагичные события, достаточно установить автоматический выключатель с учетом технических параметров сети.

Содержание

  1. Зачем нужны автоматы для электропроводки
  2. Основные правила расчета параметров
  3. Критерии выбора электроавтомата для квартиры
  4. Ток короткого замыкания
  5. Номинальный (рабочий) ток
  6. Ток срабатывания
  7. Селективность
  8. Число полюсов
  9. Особенности автоматов для розеток некоторых известных марок
  10. Распространенные ошибки при покупке

Зачем нужны автоматы для электропроводки

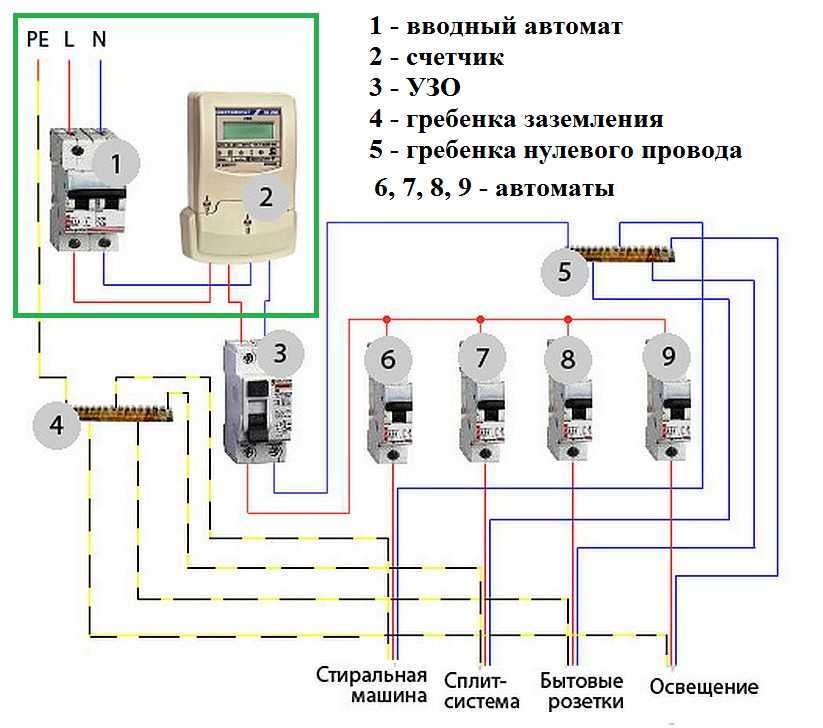

Схема автоматов в щитке

Прежде чем разобраться, какие автоматы лучше и надежнее для квартирной электропроводки, следует выяснить, зачем вообще нужны эти устройства. Причины, по которым лучше приобрести автомат для квартиры:

  • В случае возникновения аварийной или нештатной ситуации легче установить причину, при условии, что защита установлена на каждой линии.
  • Осветительные приборы отключатся лишь в одной комнате, а не по всей квартире, следовательно, не будет необходимости в полной темноте искать альтернативные источники освещения. То же самое касается розеток. Если на линии, где работает холодильник, произошли неполадки, водонагревательный бак продолжит работу в штатном режиме.

В сравнении с пробками, оснащенными плавкими вставками, и автоматическими пробками, автоматы имеют много преимуществ.

Основные правила расчета параметров

Следует определиться, какие автоматы ставить в квартиру и как правильно провести расчеты для выбора подходящей модели.

Существует два основных правила расчета параметров автоматических выключателей:

  • Номинальный ток должен незначительно превышать показатели допустимой мощности конкретной линии при максимальной нагрузке. Обеспечить максимальную нагрузку на линию достаточно просто, необходимо одновременно включить всю бытовую технику, осветительные и электрические приборы. Если пренебречь этим правилом, автомат будет непрерывно выключаться.
  • Чтобы не допустить перегрева жил проводов, должен быть предел по максимальным показателям тока. В противном случае по отношению к электропроводке автомат не выполнит своей защитной функции. Стоит обратить внимание на одну распространенную ошибку при выборе автомата – «главное, чтобы не меньше по току». Такой подход приведет к тому, что автомат не будет срабатывать даже в тот момент, когда проводка будет гореть.

Вычислить максимальную силу тока можно по техническим характеристикам кабельной продукции. Этот параметр у устройства защиты должен быть немного меньше, чем для проводника.

Допустимые пределы нагрузки тока для электропроводки в квартире указаны в таблице ПУЭ (для кабелей с медными жилами):

Сечение жилыСила тока для проложенных проводов
ОткрытоВ одной трубе
Один трехжильныйОдин двухжильныйЧетыре одножильныхТри одножильныхДва одножильных
0,511
0,7515
1171415141516
1,214,51615161820
1,5231518161719
2261923202224
2,5302125252527
3342428262832
4412732303538
5463137343942
6503440404246
8624348465154
10805055506070

Критерии выбора электроавтомата для квартиры

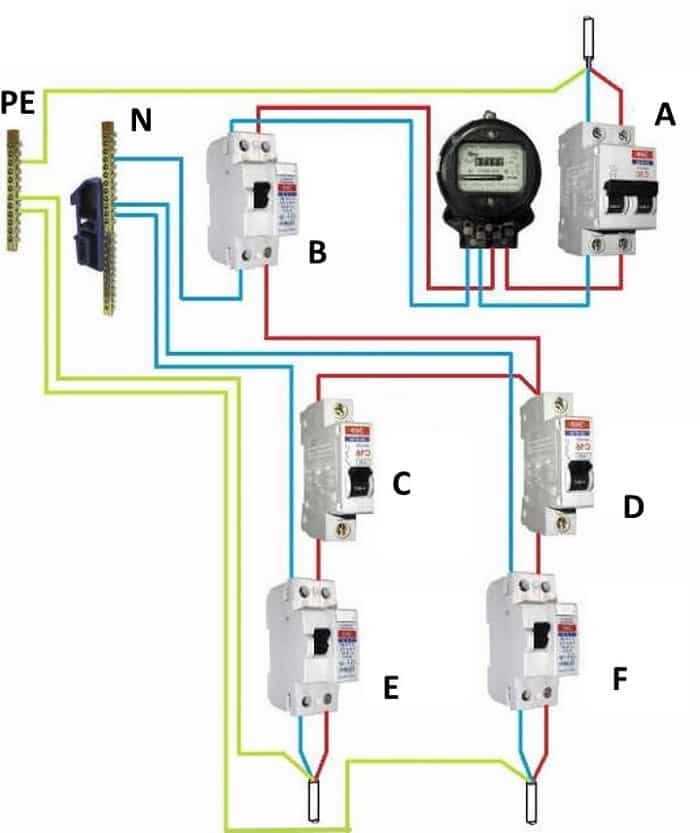

Схема распределительного щитка

Для качественной защиты проводки и бытовой техники в квартире нужно правильно рассчитать важные параметры устройства. Приобретая автомат на розетки, нужно обратить внимание на следующие критерии выбора:

  • ток короткого замыкания;
  • рабочий ток;
  • ток срабатывания;
  • селективность;
  • число полюсов.

Ток короткого замыкания

Для выбора автоматического переключателя по току короткого замыкания нужно учитывать одно важное правило – автоматы с отключающей способностью менее 6 кА устанавливать запрещается (это правило прописано в ПУЭ). Используются устройства с номиналами 3, 4, 5, 6 и 10 кА. Если квартира находится в доме, который расположен около трансформаторной подстанции, лучше отдавать предпочтение автоматам с номиналом в 10 кА. В остальных случаях целесообразно монтировать автоматические выключатели с предельным коротким замыканием в 6000 Ампер.

Номинальный (рабочий) ток

Эта характеристическая особенность отражает значение тока, свыше которого произойдет разрыв цепи и автомат отключит электроэнергию во избежание перегрузок и сгорания бытовой техники.

Чтобы подобрать подходящее значение, нужно проанализировать суммарную мощность потребителей электроэнергии, а также сечение кабеля домашних проводов. Чем больше сечение у жил, тем больше их пропускная способность, т.е. они смогут выдержать большую нагрузку.

Для выбора подходящей технической характеристики автомата требуется найти таблицы выбора сечения кабеля по току, номинал автомата и таблицу выбора по мощности. Они прописаны в издании Правил Установки Электрооборудования.

Ток срабатывания

Параллельно с номинальным током требуется подбирать и номинал по току срабатывания. При включении бытовой техники пусковой ток может значительно превышать показатели номинального. Чтобы каждый раз автомат не срабатывал, нужно правильно подобрать класс коммутационного устройства.

В домашних условиях могут применяться классы B, C и D. Но предпочтительнее всего приобретать класс В, особенно если кухня не оснащена мощными электрическими приборами. Если в помещении установлен электрический котел или мощная бытовая техника, стоит приобретать модель из класса С.

Стоимость автоматов класса B

Стоимость автоматов класса C

Селективность

Суть этого понятия заключается в аварийном отключении не всей квартиры, а лишь аварийной линии. В данном случае нужно вникнуть в технические особенности и выбрать номиналы автоматических выключателей в соответствии с обслуживающей линией.

Номинальный ток вводного коммутационного устройства должен превышать показатели рабочего тока всех остальных рабочих узлов, находящихся в распределительном щитке. Для частных квартир рекомендуется отдавать предпочтение автомату с вводом на 40 А.

Число полюсов

С количеством полюсов, как правило, возникает меньше всего трудностей при выборе защитного устройства.

  • Для однофазной сети в 220 Вт необходимо устанавливать двухполюсный однофазный автомат.
  • Если проводка в квартире трехфазная, на ввод требуется монтировать четырехполюсное коммутационное устройство.

Для защиты электродвигателей бытовой техники лучше отдавать предпочтение трехполюсным устройствам на 380 Вольт.

Особенности автоматов для розеток некоторых известных марок

В строительных магазинах можно увидеть большой ассортимент автоматических выключателей от разных производителей. Некоторые из них применяют собственную маркировочную систему, ознакомиться с характеристиками модели можно по специальному каталожному номеру.

К наиболее востребованным и надежным автоматическим выключателям можно отнести:

  • «АВВ» — автоматы, обладающие модульной конструкцией. Разработчики – шведско-швейцарская компания. Выпускают разные модификации, предназначенные для разного напряжения и расчетных токов.
  • Стоимость автоматов ABB

  • «АЕ» — эффективное устройство российского производства. Выпускается данная защитная арматура в разных конфигурациях, поэтому трудностей в выборе подходящего устройства возникнуть не должно.
  • Стоимость автоматов AE

Также при выборе автоматического выключателя домой следует обратить внимание на производителей «Дженерал Электрик» и «Легранд». Большинство зарубежных производителей по лицензии изготавливают свою продукцию на российских и китайских заводах.

АЕ General Electric АВВ Legrand

Стоимость автоматов General Electric

Стоимость автоматов Legrand

Распространенные ошибки при покупке

При выборе оборудования неопытные в этой сфере люди часто допускают одни и те же ошибки по нагрузке и силе тока. Если защитное устройство будет выбрано неправильно, последствия могут сильно «ударить» по карману и отнять много времени.

Чтобы предотвратить подобные вещи, нужно ознакомиться с распространенными ошибками. В будущем это позволит правильно выбрать автоматический выключатель для своей квартиры.

  • При выборе номинала автомата следует больше внимания уделять не мощности всей бытовой техники, осветительных и электрических приборов, а состоянию электропроводки. Если проводка старая, ориентироваться на технические характеристики используемых потребителей электроэнергии может быть опасно. Например, для защиты электрической плиты требуется номинал автомата 32 А, а площадь сечения старого кабеля, изготовленного из алюминия, способно выдерживать ток лишь в 10 А. Результат – проводка перегревается и плавится, что становится причиной короткого замыкания. Если для обеспечения всех потребностей нужен мощный защитный коммутатор, прежде всего в квартире нужно заменить проводку.
  • Электромонтажники настоятельно рекомендуют приобретать всю автоматику в квартиру от одного производителя. Такой подход позволяет избегать проблем, связанных с несоответствием элементов при установке и работе устройств.
  • Приобретать защитные автоматы нужно только в специализированных магазинах у официального представителя известного и хорошо зарекомендовавшего себя производителя. Лишь такой подход защитит от приобретения подделок. При покупке у официальных представителей стоимость автоматов будет ниже, чем у посредников.

Бывает, что при расчете потенциала автомата по рабочему току показатель выходит средним между существующими. Например, результат 14 А, а в магазинах представлены модели с номиналами 10 А и 16 А. Если проводка установлена новая, можно отдавать предпочтение последней модели. Если же нет гарантии, что проводка выдержит такую нагрузку, лучше выбрать первую.

Автоматические выключатели – это ценное устройство, помогающее предотвратить много проблем, связанных с электроэнергией. Если есть сомнения, для выбора подходящего автомата лучше обратиться в технический отдел РЭСа за консультацией специалистов.

Системы электропроводки и методы электромонтажа

Краткое описание

Введение

Системы электропроводки в основном стандартизированы несколькими правилами, положениями и законами. Электрическая проводка должна быть установлена ​​правильно и безопасно в соответствии с электротехническими нормами и стандартами. Если электрическая проводка выполнена неправильно или без соответствия какому-либо стандарту, это может привести к таким инцидентам, как короткое замыкание, поражение электрическим током, повреждение устройства / устройства или привести к неисправности устройства, что в дальнейшем приведет к сокращению срока службы устройства.

Прежде чем приступить к фактической установке электропроводки в жилых, коммерческих или промышленных помещениях, необходимо учесть несколько факторов. Эти факторы включают в себя тип конструкции здания, тип конструкции потолка, стены и пола, методы электропроводки, требования к установке и т. д.

Давайте обсудим некоторые основы электропроводки, т. типы электропроводки вкратце.

ПРЕДУПРЕЖДЕНИЕ: Это не руководство пользователя и не учебное пособие по электромонтажу. Это всего лишь теория, объясняющая различные системы электропроводки и различные возможные способы установки электропроводки. Если вы планируете проект, который включает в себя электрическую проводку сети переменного тока, обязательно обратитесь за помощью и руководством к профессионалу.

Электробезопасность

Перед началом любых монтажных работ в первую очередь следует позаботиться о безопасности персонала. Электричество опасно, и прямой или косвенный контакт с электрическим оборудованием или проводами при включенном питании может привести к серьезным травмам, а иногда даже к смерти. Следуйте приведенным ниже инструкциям, чтобы обеспечить безопасность на рабочем месте.

  1. Всегда используйте защитные средства, такие как защитные очки, перчатки, обувь и т. д., и избегайте любого прямого контакта с цепями под напряжением или под напряжением.
  2. Обладать навыками и методами различения открытых токоведущих частей электрооборудования.
  3. Отключите источник питания при установке или подключении проводов.
  4. Электропитание, подаваемое на установку, должно контролироваться на главном распределительном щите, который должен состоять из автоматического выключателя.
  5. Проводящие инструменты и материалы должны храниться на безопасном расстоянии от токоведущих частей цепи или оборудования.
  6. Используйте неэлектропроводные ручные инструменты, для которых они предназначены для выполнения электромонтажных работ. Если они используются для номинального напряжения (или тока), отличного от номинального, прочность изоляции инструмента нарушится, что приведет к поражению электрическим током.

Узнайте больше об электробезопасности в этой статье: Электробезопасность

Распределение электроэнергии

Управление/отдел по электроснабжению обеспечивает подачу электроэнергии за пределы помещения потребителя (жилого, коммерческого или промышленного). Потребитель должен подключиться от этой точки к главному распределительному щиту / распределительному щиту дома.

От главного распределительного щита через соответствующие цепи и электропроводку подключаются различные типы электрических нагрузок, таких как вентиляторы, освещение, комнатные охладители и холодильники.


Существуют различные типы проводки, используемые для подключения нагрузки к сети, которые могут использоваться как для домашней электропроводки, так и для промышленной электропроводки. Некоторые из них обсуждаются ниже.

Типы систем электропроводки

Электропроводка является важной частью здания, будь то жилой дом (индивидуальные дома или квартиры), большие коммерческие помещения (офисные здания) или промышленные предприятия (заводы). Существует несколько методов и систем электропроводки, которые используются для освещения и других силовых цепей.

Тип электропроводки играет важную роль в общей стоимости установки. Поэтому очень важно понимать, какой тип электропроводки подходит для конкретной работы.

Некоторые общие факторы, которые следует учитывать при выборе конкретной системы электропроводки:

  • Стоимость системы электропроводки
  • Тип используемых проводов/кабелей
  • Качество проводов
  • Тип нагрузки (свет, HVAC, двигатели и т. д.)
  • Безопасность системы электропроводки
  • Возможность будущих модификаций/расширений
  • Срок службы установки
  • Строительство здания (деревянное, бетонное, кирпично-известковое и др.)
  • Пожарная безопасность

Независимо от типа проводки и выбора провода система электропроводки должна обеспечивать защиту от регулярного механического износа при нормальных условиях эксплуатации.

Обычно тип провода определяет Систему Электропроводки (или, по крайней мере, их классификацию). Некоторые из наиболее часто используемых систем электропроводки в жилых, коммерческих, промышленных, аудиториях и т. д.:0026

  • Кожух и проводка крышки
  • Реечная проводка (CTS или TRS)
  • Кабелепровод (поверхностный или скрытый)
  • Проводка в свинцовой оболочке
  • Давайте теперь рассмотрим эти системы электропроводки / установки одну за другой.

    Проводка с скобами

    В этом случае фарфоровые, деревянные или пластмассовые скобы крепятся к стенам или потолку через равные промежутки, т. е. 0,6 м между каждой скобой. Кабели с изоляцией из ПВХ проходят через отверстия каждой скобы, и, следовательно, скоба поддерживает и удерживает провод.

    Это недорогой метод подключения, который используется для временных установок. Поэтому он не подходит для домашней электропроводки, а также является устаревшим методом.




    Кожух и крышка Проводка

    При этом кабель пропускается через деревянный кожух с канавками. Деревянный кожух изготавливается таким образом, чтобы он имел необходимую фиксированную длину с параллельными канавками, в которых проходят кабели. Деревянный кожух крепится к стенам или потолку саморезами.

    После укладки кабелей в пазы корпуса на него надевается деревянная заглушка с пазами, закрывающая кабели. Это также дешевая система электропроводки, но при коротком замыкании высок риск возгорания.

    Электропроводка из реек

    В этом случае изолированные провода проходят через прямые рейки из тикового дерева. Деревянные рейки крепятся к потолку или стенам с помощью дюбелей и шурупов. Кабели крепятся к рейкам с помощью хомутов из луженой латуни.

    Эти зажимы крепятся к рейкам с помощью устойчивых к ржавчине гвоздей. Эта установка проводки проста и дешева по сравнению с другими системами электропроводки, а также требует меньше времени для установки. В основном они используются для внутренней установки.

    В этом типе электропроводки в качестве электрического проводника обычно используется провод в оболочке Cabtyre (CTS) или провод в жесткой резиновой оболочке (TRS).

    Кабелепровод

    В этой проводке кабели из ПВХ прокладываются либо через кабелепроводы из ПВХ, либо через стальные кабелепроводы. Этот кабелепровод может быть либо поверхностным, либо скрытым кабелепроводом.

    Если кабелепроводы проходят по поверхности стен и потолков, это называется поверхностным кабелепроводом. Если трубопроводы проходят внутри поверхности стен и потолков и покрыты штукатуркой, то это называется скрытой проводкой трубопроводов.

    Поверхностная проводка используется в промышленности для подключения тяжелых двигателей. С другой стороны, скрытая проводка является наиболее популярным и распространенным способом электропроводки в жилых домах. Кабелепроводная проводка является самым безопасным методом электропроводки, а также выглядит красиво (скрытая проводка кабелепровода).

    Проводка со свинцовой оболочкой

    Этот метод проводки также аналогичен проводке CTS/TRS, за исключением типа провода/кабеля. При этом электрический проводник сначала изолируется вулканизированной индийской резиной, а затем покрывается оболочкой из свинцово-алюминиевого сплава (9). 5% свинца и 5% алюминия).

    Подобно проводке из реек, эта проводка также проложена по деревянной рейке и закреплена лужеными зажимами.

    Виды чертежей

    Электротехнические чертежи играют важную роль в электромонтажных работах, так как несут информацию о подключении различных приборов и оборудования к сети. Информация на чертежах обеспечивает полный проект или план электромонтажа, а также помогает собрать различное оборудование.

    Некоторые электрические схемы приведены ниже. Прежде чем знакомиться с этими схемами, сначала вы должны знать и иметь представление о различных символах, используемых при подготовке чертежа, а также для понимания соединений проводки. Ознакомьтесь с различными символами электропроводки.

    Блок-схема

    Это функциональный чертеж, на котором показаны и описаны основные принципы работы оборудования или устройств. Он состоит из основных функций или частей, представленных блоками и соединенных линиями, которые показывают взаимосвязь между блоками.

    Эта схема обычно рисуется перед созданием принципиальной схемы. Он не даст подробной информации о системе, а также оставит информацию о более мелких компонентах. И, следовательно, большинство технических специалистов мало интересуются этой диаграммой.

    Чертеж цепи (схема)

    Здесь электрическая цепь представлена ​​графически в упрощенном виде. Он включает информацию о расположении (в мм, см или м) различных элементов, таких как светильники, розетки, распределительные коробки, потолочные вентиляторы и т. д.

    Линейная схема

    Это упрощенное обозначение электрической системы, также называемое однолинейной схемой или однолинейной схемой. Она похожа на блок-схему, за исключением того, что различные электрические элементы, такие как трансформаторы, выключатели, лампы, вентиляторы, автоматические выключатели и двигатели, представлены стандартными схематическими символами.

    Он состоит из символов, обозначающих компоненты, и линий, обозначающих провода или проводники, соединяющие компоненты вместе.

    Линейная диаграмма фактически получена из блок-схемы. Он не дает никакого расположения частей и их подробной информации о подключении компонентов.

    Однако вы можете выполнить подключение, следуя информации, приведенной на этой схеме. Эти диаграммы обычно предназначены для иллюстрации работы электрической цепи.

    Электрическая схема

    Электрическая схема представляет собой графическое изображение цепи, показывающее проводку между частями, элементами или оборудованием.

    Дает подробную информацию о подключении, чтобы можно было легко понять, как выполнить соединение между устройствами. Он включает в себя относительное положение, расположение устройств, а также клеммы на устройствах.

    Показывает источники питания и заземления, функции управления и сигнализации (упрощенной формы), заделку неиспользуемых контактов и проводов, соединение через вилки, колодки, розетки, клеммные колодки, вводы и т. д.

    Схема подключения

    Это список кабелей или проводов, используемых в установке, с их справочным номером, длиной, типом и количеством зачистки изоляции, необходимой для пайки кабеля. На нем указаны дорожки кабеля, а также точки начала и окончания.

    В некотором сложном оборудовании в таблице соединений указано взаимосвязь оборудования (например, двигателей и нагревателей) с исходными и конечными контрольными точками. Он также включает идентификационную маркировку проводов, цвета проводов, размер и так далее.

    Список деталей

    Хотя это и не чертеж, список деталей является неотъемлемой частью чертежа, который определяет различные символы и детали, используемые на других чертежах, таких как электрическая схема, линейная схема и блок-схема.

    Дает информацию о типе компонентов схемы с их справочными номерами. Этот список полезен для идентификации, определения местоположения и перекрестных ссылок на фактический компонент, помеченный или указанный на других электрических чертежах, чтобы обеспечить выбор соответствующих деталей перед выполнением электропроводки.

    Подготовка электропроводки

    Поскольку мы обсуждаем последовательность этапов электромонтажа, таких как понимание безопасности, знание типов электропроводки, понимание различий между различными электрическими чертежами и символами, следующим шагом процесса электромонтажа является подготовка провода или кабели и электрические инструменты.

    Подготовка электропроводки включает следующие аспекты.

    1. Тип проводника может быть одножильным или многопроволочным (состоящим из нескольких тонких стержней). Одиночные сплошные провода не являются гибкими и используются там, где требуются жесткие соединения, например, подрядчики по переключению питания. Для электроустановок предпочтительны в основном многожильные проводники.
    2. Характеристики провода зависят от нескольких факторов, таких как количество жил в проводнике, тип изоляции, площадь поперечного сечения провода, диаметр жил и т. д.
    3. Выбор проводов зависит от цветового кода, указанного в различных стандартах, таких как коричневый для фазного провода, синий для нейтрали, зеленый для земли и так далее. Нажмите здесь, чтобы кратко узнать о цветах электропроводки проводов или кабелей.
    4. Для выполнения монтажных работ требуются различные основные электроинструменты, и некоторые из этих инструментов включают резак, съемники, тестеры, плоскогубцы и т. д. Эти инструменты описаны в наших предыдущих статьях, поэтому, пожалуйста, проверьте эти электроинструменты, нажав здесь.
    5. Выберите компоненты, такие как электрические коробки, выключатели, розетки и т. д., в зависимости от их размера и номинала.
      Начните соединять компоненты вместе, следуя монтажным схемам. После выбора компонентов, инструментов и кабелей, принимая во внимание безопасность персонала и оборудования, приступайте к установке.

    Типы электропроводки

    Мы знаем, что электрическая цепь представляет собой замкнутый путь, по которому электричество течет от фазного или горячего провода к устройству или аппарату, а затем обратно к источнику через нейтральный провод.

    Путь электричества может состоять из светильников, выключателей, розеток, распределительных коробок и т. д. Таким образом, проводка может быть проложена через эти элементы до фактического подключения к аппарату или устройству.

    В основном проводка делится на два типа в зависимости от способа питания устройств или подключения к источнику питания. Это:

    • Параллельная проводка
    • Проводка серии

    При параллельном подключении несколько устройств в установке питаются от одной цепи. Это наиболее распространенная проводка в домах и на производстве, при которой устройства подключаются параллельно источнику питания, как показано на рисунке.

    При этом как фазные (или горячие), так и нулевые кабели прокладываются через электрические коробки (распределительные коробки), от которых отходят отдельные розетки, светильники и устройства.

    Последовательная проводка — это редко используемая проводка, в которой провод под напряжением проходит через несколько устройств, а затем последний вывод устройства подключается к нейтральному проводу. Это как старая рождественская гирлянда или последовательная разводка гирлянд, при которой перегорание одной лампочки приводит к отключению всей сети.

    Примеры электропроводки

    Для лучшего понимания концепции электропроводки здесь мы приводим несколько примеров электропроводки, которые обычно используются в наших домах/офисах.

    Одинарная лампа (или любая другая нагрузка), управляемая односторонним выключателем

    При этом горячий провод подключается к одной клемме выключателя, а другая клемма выключателя подключается к положительной клемме лампы, а затем к отрицательной клемме лампы. подключается к нейтральному проводу, как показано на рисунке.

    Две лампы, управляемые односторонним переключателем

    В этом случае две лампы соединены параллельно с проводами питания (фаза и нейтраль), которые проложены одним односторонним переключателем, как показано на рисунке.

    Одинарная розетка, управляемая двухпозиционными переключателями

    Эта проводка также называется лестничной проводкой. При этом лампочка/лампа управляется из двух разных мест/источников с помощью двух двухпозиционных переключателей. Этот тип проводки используется в спальных комнатах для включения/выключения светильника от двух источников (у кровати и на распределительном щите). Соединение выключателей с лампой показано ниже.

    Складская электропроводка

    Этот тип электропроводки используется в больших складских помещениях, длинных переходах, складах и туннелях, имеющих много помещений или участков. Он следует линейной последовательности переключения света с одного конца на другой.

    Когда человек выходит из одной комнаты и входит в следующую, поворот выключателя света приводит к выключению лампы в предыдущей комнате и включению ламп в текущей комнате. Он выключает одну лампу и включает другую. Принципиальная схема электропроводки склада показана ниже.

    Люминесцентная лампа, управляемая односторонним выключателем

    Переключение люминесцентной лампы с одним односторонним выключателем через балласт и конденсатор показано на рисунке ниже. При этом фазный провод подключается к одному концу выключателя, а другой конец выключателя подключается к дросселю (или балласту). Один электрод лампы подключен к дросселю, а другой к нейтральному выводу, как показано на рисунке.

    Проводка розетки

    Розетка держит вилку и пропускает через нее ток, когда питание подается в розетку через выключатель. Соединение с одинарной розеткой и радиальное соединение с розеткой показаны на рисунке ниже.

    Электропроводка платы переключателей управления

    Принципиальная схема платы переключателей управления показана на рисунке ниже. При этом потолочный вентилятор, люминесцентная лампа и электрическая лампочка управляются соответствующими выключателями.

    Заключение

    Это простое учебное пособие по системам электропроводки, различным типам электропроводки, факторам, которые следует учитывать при выборе метода установки, различным типам используемых электрических чертежей, а также несколько примеров схем / цепей электропроводки.

    Электропроводка в квартире своими руками: пошаговая инструкция, схема, фото

    Монтаж электропроводки в квартире не такой долгий и затратный, как монтаж электропроводки в доме. Это связано с тем, что нет необходимости чертить линию внутри корпуса, ведь это предусмотрено застройщиком.

    Прокладка кабелей в помещениях состоит из следующих этапов:

    • схема;
    • расчет количества необходимых материалов и электроарматуры;
    • разметка и штробление стен;
    • крепление кабеля

    • ;
    • установка розеток, выключателей и распределительных коробок;
    • сборка вводного щитка;
    • Проверка строки

    • тестером.

    Следует отметить, что на сегодняшний день открытая проводка в квартире уже не используется, поэтому в данной статье мы рассмотрим монтажные работы скрытым способом.

    • Диаграмма
    • Подбор оборудования и средств автоматизации
    • Электропроводка и требования
    • Подключение розеток и выключателей
    • Соединение автоматов и УЗО

    Схема

    Схему электропроводки в квартире легко сделать своими руками. Для этого рекомендуется использовать ксерокопию плана жилья, на котором удобно отметить места установки розеток, выключателей, светильников и других комплектующих. О том, как составить схему электропроводки перед ремонтом, мы подробно рассказывали в статье: https://my.electricianexp.com/ru/kak-sostavit-sxemu-elektroprovodki-pered-remontom.html. Основные моменты представлены ниже.

    Отправной точкой схемы является расположение распределительного щита в квартире. Обычно это место – коридор, рядом с входной дверью, на высоте около 1,5 метра от пола.

    При составлении схемы рекомендуем учитывать следующие советы, нормы и правила:

    1. В квартирах запрещается штробить несущие стены, а также делать горизонтальные и вертикальные ворота. Об этом мы подробно поговорим ниже.
    2. Трасса квартирной электропроводки должна быть строго вертикальной и горизонтальной вдоль стен. Это требование обеспечивает меньшую вероятность повреждения. Например, по расположению розетки можно узнать, где именно проходит кабель, чтобы случайно не забить в нее гвоздь, когда будете вешать картину. В идеале рекомендуется перед забиванием гвоздя. найти провод в стене с помощью специального устройства. Обратите внимание, что в хрущевках и других панельных домах кабель прокладывается по каналам в плитах. Из-за требований к жесткости каналы могут проходить по диагонали.
    3. Поворот гусеницы должен осуществляться только под прямым углом.
    4. Лучше всего чертить линию в верхней части стены, на расстоянии 20 см от потолка (такая высота обеспечит минимальную вероятность механических повреждений и не скажется на удобстве ремонта). Также возможна установка на пол, а не на потолок, с помощью специального электротехнического плинтуса.
    5. Выключатели в квартире должны располагаться у входа в комнату, со стороны дверной ручки. Высота автоматических выключателей не нормируется по ГОСТу и СНиП, а, как правило, составляет либо 80 см, либо 150 см. По евростандарту выключатели лучше устанавливать ниже, кроме того, это будет больше. удобно, чтобы дети включали свет при необходимости.
    6. Розетки монтируются внизу (20-30 см от пола), но при необходимости могут быть размещены на любой высоте (например, на кухне над столешницей). Рекомендуется для 10 кв. метров площади для установки не менее одной розетки, и не менее 1 розетки на комнату. На кухне количество продуктов должно соответствовать количеству бытовой техники, рекомендуется не менее 4 штук. Это прописано в СП31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий», пункт 14.27. Расстояние от места крепления до двери и окна должно быть не менее 10 см.
    7. В каждой комнате должна быть распределительная коробка.
    8. Прежде чем проектировать электропроводку в квартире, тщательно спланируйте расположение бытовой техники и мебели. Бывает, что после электромонтажных работ изделия могут быть накрыты мебелью, либо шнуры от бытовой техники не доходят до источника питания.
    9. В ванной комнате должно быть не менее 2 розеток (одна для подключения стиральной машины, вторая для фена). Но прочитайте статью «розетки в ванной» об их правильном расположении. Одним словом, розетки должны иметь защитные шторки или находиться в зоне с наименьшей вероятностью попадания брызг.

    Кстати, если говорить о ванной и кухне, то современным решением является система защиты от протечек воды. Он позволит вам спасти свое жилье и жилье соседей от затопления во время чрезвычайной ситуации или если вы забудете отключить воду. Итак, на этапе ремонта и монтажа электропроводки в квартире для защиты от протечек нужно прокладывать отдельный кабель от щитка. Модуль управления должен быть подключен к сети переменного тока с помощью устройства защитного отключения (УЗО) или дифференциального выключателя с током срабатывания не более 30 мА. Популярной системой защиты от протечек воды является Neptun. Подробнее об этом можно прочитать в нашем обзоре Neptun Prow + Wi-Fi.

    Наверняка Вам будут полезны эти статьи:

    • схема электропроводки в трехкомнатной квартире;
    • Схема электропроводки

    • в однокомнатной квартире.

    Подбор фурнитуры и автоматики

    При выборе выключателей и розеток обратите внимание на способ их установки — внутренний или наружный. Если вы собираетесь устанавливать их в подрозетники, то покупать нужно только изделия для внутреннего монтажа. Для соединения проводов необходимо использовать винтовые или рычажные клеммники (типа Wago), колпачки или гильзы СИЗ. Также возможно соединение пайкой или сваркой, но ни в коем случае не скруткой (запрещено согласно ПУЭ 2.1.21). Поэтому покупать изделия для соединения проводов нужно с запасом.

    Выбирайте известных производителей автоматических выключателей и УЗО, ИЭК и КЭАЗ из бюджетного сегмента, а Schneider Electric, ABB и Legrand из среднего и верхнего.

    Обязательно включите в схему подключения УЗО на 30 мА, защищающее от поражения электрическим током. Для ванной рекомендуется установить отдельное УЗО 10 мА. Номинал УЗО выбирается выше автомата. Допустим, если автомат на 16А, то УЗО ставится на 25А. Если автоматический выключатель рассчитан на 25 А, устройство защитного отключения должно быть рассчитано на 32 А и т. д.

    Не знаете, какой кабель выбрать? Значит кабель должен быть медным. Для проведения электропроводки в квартире своими руками можно выбрать медный кабель ВВГнг или NYM. Это одни из самых подходящих марок проводов на внутреннем рынке. Для освещения выбирайте сечение 1,5 мм.кв. и защитить автоматом на 10А, проложить кабель 2,5 мм.кв по розеткам. и поставить автомат 16А. Для подключения электроплиты и других мощных потребителей лучше использовать кабель сечением 4 мм.кв. и защитить автоматом 25А.

    Если вы хотите, чтобы электропроводка в квартире была в безопасности, поставьте в щите реле напряжения, защищающее от перенапряжения в сети в результате перекоса фаз, что часто наблюдается в старом жилом фонде из-за обрыва нуля.

    Схема сборки щита может быть такой (на ее основе достаточно подобрать комплектующие):

    Если в квартире предусмотрено заземление, то схема будет следующей:

    требования

    Первый и очень важный момент, о котором следует знать перед началом электромонтажных работ — в панельных домах (хрущевках) чаще всего нельзя обшивать стены согласно Постановлению Правительства Москвы от 8 февраля 2005 г. N 73- ПП «О порядке проведения реконструкции помещений на территории жилых домов города Москвы. Также согласно Постановлению Правительства № 508 (пункты 11.3 и 11.11 Приложения № 1) запрещается штробить несущие стены.

    В этом случае будет рационально провести проводку по существующим каналам, полу или под потолком (если планируется натяжной или натяжной потолок). Первый и последний вариант предпочтительнее. Если в квартире меняется проводка и планируется обшивка стен гипсокартоном, отличным решением станет проводка из гипсокартона.

    Важно! Сбрасывать потолок в квартире категорически запрещено! Единственный вариант, при котором можно сделать штробы на потолке – это, прежде всего, нанесение на потолок дополнительного слоя штукатурки, в котором будет спрятан кабель. Этот слой уже можно аккуратно загрунтовать, не касаясь монолита.

    Тех. самый простой вариант — провести линии от щитка к розеткам и выключателям по потолку, каналам или полу, а там уже придется делать вертикальные штробы и так называемые колодцы для установки подрозетников.

    Еще один важный момент, на который следует обратить внимание, если вы решили провести электропроводку в квартире своими руками – шумные работы разрешены с 9 до 19 часов. (кроме воскресенья) с часом тишины с 13 до 15! Стробинг относится к шумной работе и может не только вызвать гнев соседей, но и стать причиной штрафа (от 1 до 5 тысяч для физических лиц).

    Вернемся непосредственно к прокладке квартирной электропроводки. Как мы уже говорили ранее, длину проводников нужно покупать с запасом. Этот запас пойдет на их межсоединение (с каждой стороны внешняя оболочка кабеля снимается на 5-10 см) и на соединение розеток, выключателей, светильников (запас по длине от 10 до 15 см).

    О том, как правильно провести электропроводку в квартире, не нарушая правил, рассказывается в видео:

    Подключение розеток и выключателей

    Этот этап достаточно простой, нужно подключить все розетки и выключатели в квартире. Для этого в штробы и специальные ящики устанавливаются стробоскопы. Рекомендуем «посадить» эти элементы на алебастр, так как он быстро и надежно цепляется за стену.

    Нет смысла несколько раз писать одно и то же, поэтому предлагаем список статей, с которыми необходимо ознакомиться:

    1. Как установить распределительную коробку в стену
    2. Как подключить евророзетку
    3. Как настроить выключатель света
    4. Как подключить коммутатор к сети

    Подключение автоматов и УЗО

    Последним этапом электромонтажа в квартире является сборка вводного щитка. По схеме необходимо подключить автоматические выключатели и УЗО. Сложностей с подключением этих устройств возникнуть не должно – подводящий провод наматывается сверху, а отводящий к распределительной коробке снизу. О том, как подключить УЗО мы рассказали. Подключение автоматического выключателя тоже не составит труда, даже к электрическим чайникам. Наглядно процесс установки этих устройств вы можете увидеть на видео ниже:

    Устанавливаем УЗО в щиток
