Пошаговая инструкция для дома и дачи +Видео
Любой дом нельзя построить без крыльца, ведь без него невозможно войти в помещения дома. Более того такая конструкция способствует защиту входной двери от снега и пыли, так же от дождя.
Крыльцо можно построить из разных материалов, к примеру, из дерева, бетона, металла. Вот про то, как возвести крыльцо из металла своими руками мы и поговорим дальше.
Содержание:
- 1 Подготовка строительства крыльца
- 1.1 Эскиз и чертеж крыльца
- 1.2 Необходимые материалы
- 1.3 Размеры крыльца
- 2 Фундамент под крыльцо из металла своими руками
- 2.1 Этапы работ по обустройству фундамента
- 3 Достоинства крыльца из металла
Подготовка строительства крыльца

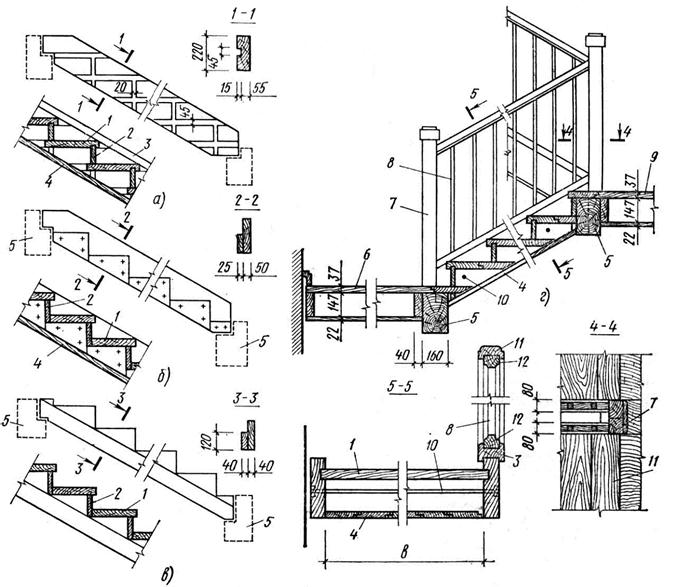

Эскиз и чертеж крыльца
До начала возведения крыльца из металла, необходимо для начала создать эскиз.
Чтобы создать эскиз необходимо сделать все необходимые замеры, чтобы их сделать нужно, воспользоваться специальными инструментами.
Затем на листе бумаги создают чертёж будущей лестницы.
Может быть, у некоторых возникнет вопрос: зачем необходим чертёж?
Чертёж будет у вас на виду и поэтому процесс возведения лестницы, будет проходить быстрей. И ещё если у вас уже будет чертёж проще, будет просчитать количество необходимых материалов.
Необходимые материалы
Для строительства лестниц в настоящее время используют различные материалы, например, такие как:
- кирпич;
- дерево;
- металл.
Если решили начать строительство крыльца к дому или к бане и решив, что оно будет металлическим, то сделаете правильный выбор. Ведь конструкция из металла выглядит воздушной и стильной, а также её можно легко построить своими руками.
Размеры крыльца
Как выбрать материал для возведения крыльца?
Почти основным элементом крыльца из металла является лестница и если речь идёт об её размерах, то они могут быть от 0,8 метра до 1 метра. Одним из главных деталей крыльца из металла является лестница.
Если вы решили возвести крыльцо из металла в 80 см, то комфортно им может пользоваться только один член семьи. Если же вы выбрали лестницу размерами в один метр, то на ней вполне смогут разойтись два человека.
Очень важно учитывать количество ступеней располагающиеся на лестнице крыльца. Профессионалы настоятельно советуют делать количество ступеней нечётным, так как множеству людей удобно начинать и заканчивать движение по лестнице с одной ноги.
Так же важен угол наклона лестницы, оптимальным наклоном лестницы является, наклон не больше 45 градусов. А вот самый маленький наклон лестницы не должен быть ниже 26 градусов.
Размер ступеней крыльца должен быть примерно от двенадцати сантиметров до двадцати сантиметров, а ширина ступеней должна составлять не менее двадцати пяти сантиметров.
Чтобы сделать нужный уклон, ступени делают одинаковой высоты, но могут быть отклонения в обе стороны не более на пять миллиметров.
Ступеньки одна на другую находят на расстоянии не больше чем тридцать миллиметров.
Измерение размеров площадки, расположенной сверху, должно быть тщательным, потому что они должны быть такими, чтобы, когда открывали дверь, не было ни каких препятствий.
Дверь должна располагаться так чтобы нижняя ее часть была на пять сантиметров выше площадки крыльца.
Фундамент под крыльцо из металла своими руками
Металлическое крыльцо так же, как и другие конструкции требует обустройства фундамента.
Перед началом обустройства фундамента необходимо определить глубину его размещения. Он должен быть ниже промерзания грунта на тридцать сантиметров.
Если в доме вы будете жить всё время, и температура в нём будет постоянно держаться не менее десяти градусов, то глубину фундамента можно сделать немного меньше.
Этапы работ по обустройству фундамента
Для начала под фундамент копают котлован.
Затем на дне котлована идёт обустройство песчано — щебёночной подушки. Сначала укладывают слой песка и утрамбовывают его и поливают водой.
Толщина слоя песка должна быть десять сантиметров. Поверх слоя песка укладывают слой щебня, толщина слоя которого должна составлять пять сантиметров. Подушка из песка и щебня по размеру должна всегда быть больше размеров фундамента на пятнадцать сантиметров.
После того как вы обустроили подушку из песка и щебня, необходимо приступить к монтажу опалубки из дерева. Для её создания берут доски толщиной не меньше двух сантиметров и длинной не больше двадцати сантиметров.
Для сооружения опалубки необходимо брать только сухой материал. По углам фундамента устанавливают колышки и натягивают верёвку. Затем по периметру фундамента вбивают колышки на расстоянии одного метра и к ним прикрепляют доски.
Если высота фундамента является двадцать сантиметров, то в этом случае устанавливают в упор распорки.
Затем, перед тем как залить бетон, в опалубку устанавливают арматуру.
Для армирования фундамента используют арматуру класса А-III и прутья должны быть диаметром двенадцать миллиметров.
Арматуру связывают на расстоянии в двести миллиметров, это расстояние выдерживают во всех направлениях.
После того как армирование закончили, фундамент заливают бетонной смесью.
Конструкция лестницы из металла должна быть немного утопленной в бетон.
Когда будете заливать фундамент необходимо оставлять примерно тридцать сантиметров до верха.
Когда вы установите лестницу, то бетон нужно долить до верха.
После того как бетон залили, нужно его избавить от пустот, для этого используют специальный инструмент.
Итак пузырьки воздуха из бетона удалены, и бетон можно накрыть плёнкой до полного высыхания.
На это уходит примерно одна неделя и по истечении этого времени бетон трогать нельзя.
Металлическое крыльцо имеет:
- Лестницу;
- Перила;
- Козырёк.
При изготовлении лестницы используют два швеллера, они и являются её основой.
Затем к ним приваривают прокат, который будет выступать в качестве ступеней.
Конструкция ступенек может быть разной, и одну из них мы разберём дальше.
Чтобы изготовить ступени необходимо взять равнополочный уголок, затем прокат необходимо обрезать в соответствии необходимыми размерами.
Затем уголок приваривают к контуру. Потом берут ещё один обрезанный уголок и приваривают к другому, потом этот уголок приваривают к швеллеру.
Так монтируют уголки к обоим швеллерам.
Затем соединяют готовые ступени.
Далее полученные ступени соединяют. Верх г- образных деталей присоединяют равнополочным уголком, который обварен по контуру.
Их соединяют полками внутрь, а готовые ступени соединяют полками наружу.
Ступени заполняют любым подходящим материалом.
Для того чтобы прикрепить материал к металлической конструкции применяют саморезы и клей на силиконовой основе.
В том случае, если лестница крыльца имеет больше трёх ступеней, лестницу оборудуют перилами с поручнями, они нужны для обеспечения безопасности.
Высота их должна составлять не менее девяноста сантиметров.
Для их изготовления берут различный прокат.
Достоинства крыльца из металла
Крыльцо является важным элементом дома:
- Крыльцо из металла способно защитить входную дверь от грязи, пыли и влаги, поэтому считается лучшим вариантом.
- Возведение крыльца из металла является не тяжёлым и поэтому сделать, его своими руками не составит труда.
- Материалы для изготовления крыльца считаются, недорогими и времени для создания металлической лестницы потребуется немного.
- При применении качественных материалов по завершению работ получается красивое, качественное изделие, которое будет выделять ваш дом.
В том случае, если вы не уверены в своих силах, воспользуйтесь помощью профессионалов.
Как сделать крыльцо из металла своими руками для частного дома?
Металл не зря служит символом прочности и долговечности.
Там, где древесина сгниет, а бетон рассыплется, металлическая конструкция будет стоять незыблемо. Кроме физических достоинств у металла есть немало весомых эстетических преимуществ.
Всевозможные решетки, ограждения, кованая мебель, лестницы и козырьки из этого материала выглядят ажурно, изысканно и богато. Не является исключением и крыльцо частного дома, которое своими силами можно сделать из стального профиля.
Особенности, важные нюансы его сборки и оптимальные варианты конструкций мы рассмотрим в нашей статье.
С чего начать?
Прежде, чем сделать крыльцо из металла для частного дома, нужно определить его оптимальные размеры: угол наклона лестницы, длину ее ступеней и их высоту. Кроме этого, перед составлением чертежа следует выбрать ширину марша, размеры площадки и высоту перил ограждения.
Рассмотрим основные параметры входного крыльца:
- Угол наклона лестницы должен находиться в диапазоне от 23 до 45 градусов.
- Оптимальная длина ступеньки – 30-36 см, а ее высота 12-18 см.
(По требованиям эргономики сумма высоты и длины ступеньки должна быть равной 45 см). - Минимальное количество ступеней в одном марше лестницы – 2.
- Ширина лестницы от 80 до 110 см.
- Высота перил ограждения от 90 до 100 см, а расстояние между ними от 10 до 15 см.
- Глубина и ширина площадки должны быть больше ширины входной двери, умноженной на 1,5.
- Отметка пола площадки устанавливается ниже отметки дверного порога на 2-3 см.
(По требованиям эргономики сумма высоты и длины ступеньки должна быть равной 45 см).Для наглядности и упрощения расчета лестницы советуем вам вычертить схему крыльца, аналогичную указанной на рисунке 1.

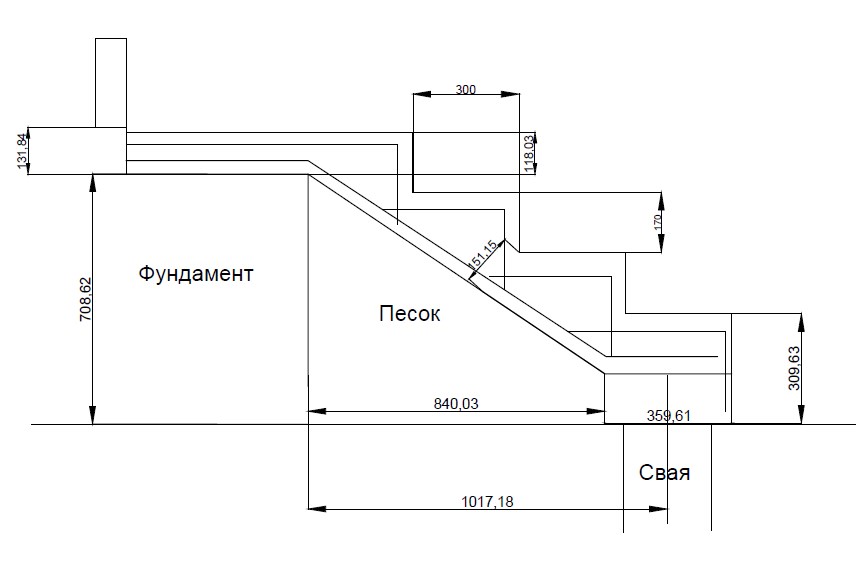

Рис. 1
Не расстраивайтесь, если при составлении собственной схемы «упрямые» ступеньки не захотят сразу «вписаться» в нужный вам уклон лестницы. Меняя их длину и высоту в пределах нескольких сантиметров, вы за несколько попыток подберете нужный размер.
Схема готова, можно выбирать профиль
Для того, чтобы сделать металлическое крыльцо необходимо купить подходящий по размеру профиль.
Для косоуров (боковин лестницы, на которых стоят ее ступени) подойдет швеллер №8 (высота стенки 8 см, полки – 4 см). Он достаточно жесткий, прочный и к нему легко привариваются ступеньки и стойки перил.
Для изготовления рамы площадки можно взять стальной уголок с полкой 5 см. Ступени можно полностью сделать из такого же уголка или же купить листовую сталь толщиной 3-4 мм и порезать ее на треугольные «косынки». После этого к ним нужно приварить поперечный уголок, на котором будет лежать стальной рифленый лист, каменная плита деревянная доска.
Кроме швеллера для косоуров лестницы и опорных стоек крыльца можно использовать профильную трубу размером 40х60 или 60х60 мм.
Для точной сборки рамы крыльца и лестницы следует воспользоваться самодельным шаблоном (плита OSB с нанесенным на ней контуром конструкции) и струбцинами. С их помощью вы сможете надежно зажать все детали и зафиксировать их электросваркой. Если ее у вас нет, то придется воспользоваться резьбовыми соединениями (гайка-болт), хотя эта работа будет более сложной и долгой.
Прежде, чем сварить крыльцо из металла своими руками, нужно подготовить для него опорные стойки из круглой или профильной трубы. Швеллер и мощный уголок (полка 8-10 см) для этой работы также подойдут. Длину стоек нужно рассчитать так, чтобы ее хватило на заделку в фундамент 15-20 см, а пол площадки был ниже дверного порога на 2-3 см.
Мы рассмотрели самый простой вариант прямоугольного металлического крыльца для частного дома и дачи. Рама площадки здесь опирается на четыре стойки. Если же вам хочется сделать более оригинальный каркас крыльца, то воспользуйтесь схемой, указанной на рисунке 2.
Рис. 2 (Т и V- образные стойки крыльца)
Т-образная опорная стойка выглядит привлекательно, но по сравнению с традиционным вариантом требует использования более прочного швеллера (10 см) или профильной трубы (80х80 мм). V-образные стойки помогут вам создать металлическое крыльцо оригинальной формы.
Кроме опор, можно поэкспериментировать и с формой площадки, сделав ее не четырех, а шестиугольной или овальной.
В последнем случае нужно использовать металлическую полосу толщиной 3 или 4 мм. Аккуратно согнув ее по собственному шаблону или отдав в цех металлообработки, вы получите прочную опорную стенку, к которой можно крепить несущий профиль и пол площадки.
Для пола и ступенек металлического крыльца можно использовать не только рифленый, но и просечной лист. Он не скользок в сырую погоду и меньше ржавеет, поскольку вода на сетчатой поверхности не задерживается.
Кроме стального листа можно использовать антисептированную древесину (желательно твердых пород и толщиной не менее 3 см) или каменную плиту. Можно и самому отлить ступеньки из цветного бетона, проармировав их проволокой диаметром 4-5 мм.
Поручни перил лучше всего сделать деревянными. Этот материал не только приятен для рук, но и отлично сочетается с металлом.
Навес над крыльцом лучше сделать из металла, закрепив на нем лист поликарбоната или металлочерепицы.
Если вам захочется украсить свою конструкцию, то используйте для этого готовые элементы «холодной ковки».
Они придадут изделию законченный и эстетичный вид. Используя стальной декор, не переусердствуйте. Старайтесь, чтобы ваше крыльцо смотрелось лаконично и не выпадало из общей стилистики фасада здания.
Дуговая точечная и шовная сварка
Сварка, вероятно, является наиболее традиционным методом крепления и крепления стального настила. Он же оказывается и самым сложным. Но он обеспечивает прочную связь, поэтому его по-прежнему используют в проектах. Таким образом, хотя сварка в ванне и шовная сварка металлического настила, возможно, не самый простой метод, в ближайшее время он не исчезнет.
Если вы планируете выполнять работы по металлическому настилу, вам необходимо знать о двух типах методов сварки металлического настила и о том, как их выполнять.
Сварка в ванне и шовная сварка металлических настилов включает в себя надлежащее обучение, сертификацию, оборудование и знание различных типов сварных швов и схем сварки. В Western Metal Deck мы хотим, чтобы у вас была вся эта информация.
Как бывший слесарь, я имею непосредственный опыт сварки металлических настилов на бесчисленных работах.
К концу этой статьи у вас будут практические знания о том, как сваривать металлический настил, чтобы вы могли участвовать в торгах и браться за работу по металлическому настилу.
Мы рассмотрим:
- Типы методов сварки
- Обучение и сертификация
- Необходимое оборудование
- Как сварить металлический настил
- Шаблоны сварки
Какие существуют методы сварки металлических настилов?
Существует два различных метода сварки металлического настила: дуговая точечная сварка, более известная как сварка в ванне, и дуговая шовная сварка, которую также называют сваркой с верхним швом.
Что такое сварка металлической палубы в ванне или дуговая точечная сварка?
Точечная дуговая сварка, также называемая сваркой в ванне или сваркой электрозаклепками, представляет собой метод, используемый для приварки стального настила к несущему стальному каркасу, расположенному ниже.
Поверх стального настила делается круглый сварной шов диаметром ¾ дюйма. Он проникает в стальные балки, стальные фермы или открытые поперечные балки под ним и прикрепляет металлический настил.
Что такое сварной шов металлического настила?
Шовный сварной шов, также называемый верхним шовным швом или шовным швом, представляет собой сварной шов, соединяющий боковые стороны металлического настила вместе. Он состоит из сварки мужской стороны металлического листа настила с внутренней стороной. Прежде чем это можно будет сделать, собранный боковой нахлест должен быть плотно обжат вместе с помощью инструмента для обжима металлического настила.
Обучение и сертификация по сварке металлических настилов
Первое, что вам нужно, чтобы начать сварку стальных настилов, — это сертификация малого калибра от вашего местного или государственного строительного отдела.
Чтобы получить сертификат, вам необходимо пройти обучение.
Вы обнаружите, что даже если вы опытный сварщик конструкций, вам нужно будет попрактиковаться на настиле из тонкой стали, чтобы развить свои навыки. В отличие от структурной сварки, которая является более толстой и медленной, сварка тонкого калибра выполняется быстро, и вы будете склонны дуть насквозь предмет, который пытаетесь сварить, пока не освоите его.
типов сварочного оборудования, необходимого для палубы 9 металла0028 Прежде чем приступить к сварке металлического настила или даже к обучению, необходимо убедиться, что у вас есть подходящее оборудование. К счастью, как для дуговой точечной, так и для шовной сварки оборудование в основном одинаковое. Есть только пара отличий, которые мы рассмотрим. Вот оборудование, которое вам понадобится: Типы сварочных аппаратов для сварки металлического настила Сварочные аппараты Типы сварочных электродов и электродов для металлического настила Какой тип сварочной проволоки использовать для металлического настила? . Помимо сварочного оборудования, вам потребуются дополнительные предметы для правильной сварки металлического настила в ванне. Сварка металлического настила Выполнение дуговой точечной сварки отличается от выполнения дуговой шовной сварки. Однако оба типа сварных швов требуют одинаковой подготовки. Мы рассмотрим различные этапы подготовки, затем мы рассмотрим этапы выполнения дуговой точечной сварки и сварки дуговым швом. Как подготовиться к сварке металлического настила После установки металлического настила вам необходимо подготовиться к сварке металлического настила. Как сделать дуговую точечную сварку или сварочную ванну металлического настила На некоторых работах может потребоваться удаление шлака и покраска сварных швов. Обязательно ознакомьтесь со спецификациями работ по металлическому настилу, чтобы определить, потребуется ли зачистка и покраска сварных швов. Как сделать сварной шов металлического настила Стандартная длина сварного шва верхнего металлического листа составляет 1 ½ дюйма. схем заварки для металла украшая Каждый тип металлического настила имеет множество схем сварки, из которых может выбирать инженер-строитель. Что делать, если у меня есть работа, не требующая сварки? Хотя сварка является наиболее традиционным методом крепления и крепления металлического настила, это не единственный метод. Если вам доведется работать над проектами металлического настила, вы, скорее всего, увидите другие указанные методы крепления. В Western Metal Deck мы хотим, чтобы вы знали об этих различных методах, чтобы установка металлического настила прошла гладко. Покупка металлического настила правильного типа и его крепление в соответствии со спецификациями металлического настила является ключом к тому, чтобы ваша работа с металлическим настилом прошла гладко и прошла проверки. Для бокового шва используются такие распространенные методы крепления, как пробивка пуговиц, пришивание стежков и соединение внахлест verco/vulcraft 2 (VSC2). Некоторые альтернативные методы крепления металлического настила к стальному каркасу включают: привинчивание металлического настила и механическое крепление металлического настила. Щелкните здесь, чтобы узнать больше о креплении металлического настила.
Дополнительные предметы, необходимые для сварки металлического настила
Он используется для обжатия боковых сторон металлического настила перед выполнением шовной сварки.
Ниже приведены различные шаги, которые необходимо выполнить для подготовки.
Образец можно найти на чертежах конструкции. Важно обратить внимание на требуемую схему сварки и выполнить сварку металлического настила в соответствии с проектными чертежами.
10 Планы сварочной корзины DIY. Вы можете построить сегодня (с изображениями)
Последнее обновление
Если вы заинтересованы в новой корзине, вы можете попробовать создание собственного, чтобы сэкономить деньги и получить некоторый опыт использования инструментов, которые вы приобретаете. Сварочные тележки не так уж сложны в изготовлении, и вам не потребуются специальные инструменты для создания большинства конструкций. Мы искали в Интернете столько чертежей самодельных сварочных тележек, сколько смогли найти, и мы собираемся представить их вам здесь.
Как собрать тележку для сварки своими руками
Вот чертежи, которые мы смогли найти для вас.
1. Сварочная тележка для тяжелых условий эксплуатации
Сварочная тележка повышенной прочности от Дейва Вирта. Эта конструкция не слишком сложна в сборке и требует всего несколько плат и несколько медных трубок. Инструкции очень четкие и содержат множество точных иллюстраций. В результате получилась прочная и привлекательная тележка, в которой достаточно места для всех ваших инструментов, включая огнетушители.
Материалы: Пиломатериалы, медные трубы, колесики, краска, столярный клей
Инструменты: Ножовка, рулетка, кисть
2. Тележка Mig
Тележка Mig Cart создана компанией Dave Jewers и является прекрасной возможностью использовать свой сварочный аппарат для создания этой простой тележки. Для этого требуется всего несколько материалов и еще меньше инструментов. После того, как вы соберете все материалы, сборка тележки не займет много времени и станет полезным дополнением к вашей мастерской.
Материалы: Квадратные трубы, уголки, материал покрытия
Инструменты: Сварочный аппарат, угловая шлифовальная машина, зажимы
3. Металлический сварочный стол
Стол для сварки металлов поступает к нам от Lincoln Electric, и этот план предоставляет нам простой план, который занимает всего несколько часов и позволяет вам использовать свое сварочное оборудование. Для этого требуется только 1/8-дюймовая сталь, ролики и стальные трубы.
Материалы: 1/8-дюймовая сталь, стальные трубы, шайбы, колесики
Инструменты: Сварочный аппарат, кусачки, рулетка, зажимы
4. Лучшая тележка для сварки своими руками?
Лучшая тележка для сварки своими руками? Giaco Whatever представляет собой еще один простой в использовании проект, который позволяет вам использовать сварочный аппарат для сборки сварочной тележки. Видеоруководству очень легко следовать, и в результате вы получите пригодную для использования тележку менее чем за день без большого количества материалов или инструментов.
Материалы: Квадратная стальная труба, стальная сетка
Инструменты: Сварочный аппарат, рулетка, карандаш
5. Учитель из той мастерской
Эта сварочная тележка поступает к нам от парня из той мастерской, и это еще одна простая в сборке тележка, которую использует квадратные стальные трубы для большей части сборки. Видеоруководство продвигается в правильном темпе, и учитель цеха находит время, чтобы объяснить важные аспекты сборки. Если у вас есть материалы, это не займет больше нескольких часов.
Материалы: Квадратные стальные трубы разной ширины, колесики
Инструменты: Сварочный аппарат, ручная пила, шлифовальная машина, шлифовальная машина, зажимы
- См. также: Почему сварочные тележки расположены под углом?
6. Проект простой тележки для сварки своими руками
Проект простой тележки для сварки разработан компанией Urchfab и является одной из самых простых конструкций в этом списке.
Это хорошо объяснил ведущий обучающего видео, и он демонстрирует все в простой для понимания форме. Готовый продукт очень привлекательный, немного более блестящий, чем многие другие модели, гладкий и прочный
Материалы: Квадратные стальные трубы, колесики, стальные трубы
Инструменты: Сварочный аппарат, ручная шлифовальная машина, рулетка
некоторые другие тележки в этом списке, но это того стоит, и в результате вы получите очень прочную тележку для ваших сварочных принадлежностей. Для этой тележки потребуется несколько более крупных инструментов, таких как торцовочная пила и ленточная шлифовальная машина, которых может не быть в некоторых небольших мастерских.
Материалы: ролики, квадратные стальные трубы, металлическая решетка
Инструменты: Сварочный аппарат, торцовочная пила, ленточная шлифовальная машина, зажимы
. Он предоставляет вам множество специальных функций, в том числе выдвижной ящик и выдвижное дно ящика, поэтому вы можете выбрать цельное или сетчатое.
Он выглядит лучше, чем многие коммерческие модели, и достаточно прочный
Материалы: Квадратная стальная труба, листовой металл, колесики, металлическая решетка
Инструменты: Сварочный аппарат, ручная шлифовальная машина, зажимы
доставила нам компания Ollari, и это продвинутый проект, который лучше всего воплощают в жизнь опытные сварщики и механики. Получившийся в результате проект чрезвычайно полезен, а складной стол предоставляет достаточно места для выполнения вашей работы.
Материалы: ролики, квадратные стальные трубы, металлическая решетка, листовой металл, шайбы
Инструменты: Сварочный аппарат, ручная пила, ручная шлифовальная машина, аэрозольная краска
10. Сварочная тележка с настольной шлифовальной машиной
Сварочная тележка с настольным шлифовальным станком — еще один продвинутый проект, результатом которого является полезный способ перемещения сварочного оборудования и настольного шлифовального станка.
В нем есть два держателя для факелов, место для принадлежностей, большие крючки для кабеля и емкость для воды.
Материалы: колесики, квадратные стальные трубы, листовой металл
Инструменты: уровень, ручная шлифовальная машина, зажимы, сварочный аппарат, молоток сравните свой уровень навыков с требуемыми функциями. Большинство планов в этом списке просты и приводят к очень удобной тележке, в которой должно быть достаточно места для всех ваших принадлежностей и места, чтобы повесить фонарик. Если у вас много опыта, тележки в конце списка предоставляют некоторые удобные дополнительные функции, которые предоставляют вам больше места для хранения, больше места на столе или больше места для инструментов.
Мы надеемся, что вам понравилось читать эти планы, и вы попробуете некоторые из них. Если мы помогли вам выбрать ваш следующий проект, пожалуйста, поделитесь этими 10 чертежами тележки для сварки своими руками, которые вы можете построить сегодня, на Facebook и Twitter.
