Датчик движения своими руками — схема и установка в домашних условиях

Самостоятельно собранная схема подобного электронного устройства с датчиком движения, безусловно найдет свое применение в различных электронных устройствах.

Область применения ↓
Принцип работы ↓
Как сделать (лазерный/с фотоэлементом)? ↓
Описание схемы ↓
Пошаговое руководство ↓
Датчик движения для сигнализации ↓
Советы ↓

Но при этом, уже перед началом реализации нужно четко представлять все стороны реализации данного проекта.

Положительные:

Собранный самостоятельно датчик движения является во многом результатом труда, проб и ошибок, при этом, независимо первая ли это самоделка радиолюбителя или почти промышленное производство, самостоятельная сборка данного устройства принесет удовлетворение.
Не нуждается в дополнительном обслуживании и приглашении специалистов для настройки.
Прибор рассчитывается и устанавливается конкретно под местные условия, а соответственно при установке его как компонента охранной сигнализации, секретность будет многократно выше (разве что об этом не узнает сосед).
Правильная сборка позволит многократно сократить расходы.
Следующие приборы будут собираться легче и проще, в том числе и в модернизированных версиях.

Теперь об отрицательных сторонах:

Однократное, удачное включение прибора, не является гарантией его работоспособности.
Несмотря на успехи, не нужно забывать и о надежности – тонны припоя, потраченные на соединение элементов схемы, не способны её сделать надежной в случае конструкторской ошибки еще на стадии проектирования.
Подбор нужных элементов займет куда большее время, чем поход в ближайший магазин или фирму по установке сигнализации.
Размерность и компактность подобного датчика, не говоря о таких свойствах, как эстетичность корпуса и возможность его работы в разных условиях, например, под дождем или в снегу, требуют дополнительного времени, для того, чтобы окончательно убедиться в работоспособности схемы.

Область применения

Самоделки в виде датчиков движения чаще всего конструируются:

В несложных системах сигнализации для гаражей, дач или домов.
Для облегчения и создания дополнительного комфорта – для включения наружного и внутреннего освещения.
Для контроля движения транспорта или людей через зоны невидимости.

Наверное, самостоятельно собранный датчик движения, включающий и выключающий освещение является наиболее распространенным вариантом использования этого устройства.

Ввиду очевидного экономического эффекта от его использования, такой прибор просто необходим для установки в пространстве около жилого дома, на гаражной стоянке, при использовании технологии «умный дом», в качестве обязательной опции включения освещения, во время открытия входной двери.

Такое применение этого электронного устройства позволит избежать дополнительных затрат на электроэнергию, существенно продлит срок службы ламп, создаст дополнительные комфортные условия жильцам.

Принцип работы

Принцип действия

Вне зависимости от того, какие датчики устанавливаются, все датчики движения управляющие освещением, работают в соответствии с заложенным принципом работы – замыкании контактов и включении освещения после изменения положения предметов в зоне действия сенсоров устройства.

Различные электронные компоненты имеют различные принципы построения, но у всех их имеется общее сходство замыкание контактов и включение освещения осуществляется после начала движения.

В период пребывания в зоне работы сенсора, осуществляется срабатывание электроники, после, устройство продолжает работать еще некоторое время и уже после того, как предмет, человек или животное вышли из зоны действия датчика. Но такое дополнение технически решается отдельно от основной схемы сенсора.

Как сделать (лазерный/с фотоэлементом)?

Сборка датчика

Несмотря на громкое название, лазерный датчик движения – самое техническое решение данного устройства и вполне доступно для сборки в домашних условиях.

Условно, перед началом работ, необходимо четко понимать логическую схему:

Сама система состоит из двух взаимосвязанных устройств – датчика, излучающего определенный световой луч, и сенсора на который этот луч направлен.
Принцип такой пары сенсоров прост – электроника работает при постоянном воздействии света на фотоэлемент, при прерывании светового воздействия фотоэлемент срабатывает, замыкая или размыкая схему, вследствие чего и происходит включение или выключение источника освещения.

Такая схема функциональна в местах, где необходимым условием является пересечение условной линии между двумя сенсорами.

Скорее всего, при изготовлении самодельного сенсора движения понадобятся следующие инструменты и расходные материалы:

Корпус для размещения электронной схемы.
Набор элементов или же готовая элементная схема советского периода блока управления.
Паяльник с припоем или что еще лучше паяльная станция.
Провода различного сечения, резисторы разного номинала.
Крепеж.
Отвертка, плоскогубцы, изолента, кембрик.

Описание схемы

Схема фотоприемника

Датчик с фотоэлементом в предлагаемой схеме будет использоваться для включения освещения. Фотореле, на основе которого конструируется сенсор, будет играть роль включателя, при прохождении между источником света и фотоэлементом.

Здесь нужно уточнить некоторые элементы схемы:

VT1 – фототранзистор.
R1 – резистор, играющий одновременно две роли в схеме: устанавливает рабочую точку и нагружает коллектор. В каждом отдельном случае, номинал резистора придется подбирать путем проб и ошибок.
C1 – конденсатор.
DA1 – операционный усилитель с обратной связью.
R2 – резистор, на котором реализована обратная связь ОУ.

Схема будет работать таким образом:

При попадании светового луча на фототранзистор, VT1 элемент работает как при подаче малого напряжения на базу транзистора.
После этого, фототранзистор открывается и происходит зарядка конденсатора C1.
В момент, когда свет перестает поступать на фоторезистор VT1, конденсатор начинает разряжаться, при этом, напряжение падает, и операционный усилитель DA1 срабатывает и включает другие устройства, будь то освещение или звуковой извещатель.

В качестве источника света для фотоэлемента, можно использовать как обычный лазер на расстоянии несколько десятков метров, так и инфракрасный светодиод для уменьшения заметности линии сигнализации.

Пошаговое руководство

Самостоятельная сборка подобного прибора проводится согласно принципиальному алгоритму:

Собирается источник питания, производится регулировка, контролируется выдающий ток.
На минус блока питания устанавливается резистор.
Далее, диод при помощи катода.
На анод выводится резистор подстройки.
Транзисторный эмиттер соединяется с отрицательным проводом блока питания.
С базовой схемой соединяется резистор.

В результате такой манипуляции должна получиться вот такая конструкция: резистор к минусу, контактор, соединенный с реле, а реле с сигнализатором (лампа или ревун)

Использование подобной конструкции в качестве сигнализации требует, кроме правильно собранной схемы, еще и гарантированный источник питания. В связи с этим, необходимо позаботиться, кроме основного, и о резервном источнике питания. В качестве сигнализатора можно использовать ревун или сирену. В дополнение к звуковому сигналу можно использовать световую сигнальную лампу.

Советы

Приступая к разработке проекта сигнализации с использованием датчиков движения с использованием старой советской элементной базы, рекомендуется найти старые советские журналы для радиолюбителей или конструкторов.

В стране множество оборонных конструкторских бюро и массы энтузиастов радиодела. В журналах для самодельщиков довольно часто описывались такие схемы с использованием простых радиодеталей, во многом, которые были разработаны настоящими профессионалами.

Неплохой идеей будет использование в качестве датчиков готовые сенсоры с возможностью подключения как осветительных приборов, так и звуковых.

Статья была полезна?

0,00 (оценок: 0)

Простой датчик движения своими руками схема

Пользователь интересуется товаром MP12F — Эффективный автоматический контролер вентилятора охлаждения. Пользователь интересуется товаром NM — Набор для сборки стабилизированного блока питания 2, Пользователь интересуется товаром NM — Набор для сборки автоматического выключателя электроприборов. Пользователь интересуется товаром BMM — Универсальный автомобильный адаптер K-L-линии для инжекторных двигателей. Приглашаем Вас в фирменные магазины в Москве Подробнее.

Поиск данных по Вашему запросу:

Простой датчик движения своими руками схема

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Датчик движения для включения света схема принципиальная

Датчик движения своими руками — этапы создания

Собираем датчик движения для включения света

Схемы подключения датчика движения

Как сделать датчик движения своими руками?

Датчик движения своими руками.

Датчики движения своими руками

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Простое фотореле своими руками

Датчик движения для включения света схема принципиальная

Прибор, называемый датчиком движения, широко применяется в повседневной жизни. Эти устройства используются также для создания эффективных охранных систем. К сожалению, стоимость их не всегда доступна, особенно если величина периметра требует наличия не одного датчика, а нескольких. В этой статье мы расскажем о том, что представляет собой такой прибор, каковы его разновидности и принцип работы, а также разберемся, как сделать датчик движения своими руками в домашних условиях. Эти приборы подразделяются на наружные и внутренние: первые используются в уличных условиях, а вторые устанавливаются в помещениях.

Функционирование уличных устройств основано на расчете расстояния от них до объекта. Там, где необходимо срабатывание на большой дистанции обширная придомовая территория около многоэтажек или крупные частные владения , используются периметральные сигнализаторы, дистанция реагирования для которых может достигать метров.

Установка и подключение комнатных ДД производится внутри помещений в любом нужном месте. На улице их использовать нельзя из-за высокой чувствительности к перепадам температуры. Ультразвуковые приборы наиболее просты и долговечны, к тому же обладают наименьшей стоимостью. Основой их работы является излучение ультразвука и прием его при отражении от движущегося объекта. В основе работы микроволнового радиочастотного ДД лежит принцип радиолокатора. Устройство автоматически срабатывает только при улавливании сигналов в определенном диапазоне.

Специалисты считают, что такие приборы практичнее ультразвуковых, но и стоят они дороже. Принцип действия инфракрасных устройств напоминает работу термометра с высокой чувствительностью. Ввиду высокой чувствительности приборов к температурным колебаниям их нельзя ставить в кухне или рядом со входными дверьми. В представленном видео подробно рассказано о датчиках движения, их разновидностях и особенностях работы:. Теперь поговорим о том, как сделать датчик движения для включения света своими руками.

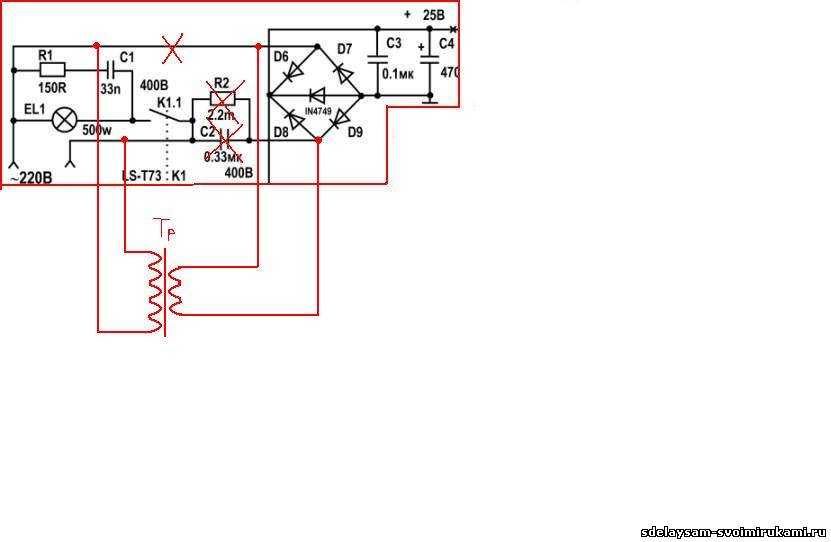

Техническая схема этого устройства, представленная на рисунке, достаточно проста, и для человека, имеющего некоторый опыт изготовления самодельных приборов, собрать ее не составит труда.

Если все необходимое под рукой, приступаем непосредственно к сборке схемы датчика движения своими руками. Второй контакт реле присоединяется к блоку питания;. В целях экономии к блоку питания подсоединяется 2 дополнительных провода;.

Его шляпку следует поместить внутрь указки, чтобы она упиралась в пружину;. Прежде чем включить ДД, необходимо убедиться в правильности сборки, сверившись со схемой. После этого прибор можно подключать и проверять его работу. Такие устройства широко применяются не только для автоматического включения и выключения света, но и в охранных системах.

С этой целью используются инфракрасные ДД, реагирующие на температуру объекта. Поскольку человеческое тело является активным источником ИК-лучей, прибор мгновенно реагирует на него, включая сигнализацию. Функцию регулятора чувствительности выполняет резистор R В роли компараторов сравнивающих реле выступает стабилитрон. Сверху платы располагается антенна. Чтобы она не окислялась, ее полируют и наносят сверху тонкий слой ацетона.

Катушки обматываются в 12 витков тонким проводом. К центральному отверстию с помощью винта на 3 мм фиксируется втулка. Готовое устройство помещается в корпус, в котором заранее проделывается отверстие для крепления. При необходимости внутренние углы корпусной части можно расточить. Чтобы лучше видеть светодиоды, под них тоже можно просверлить специальные отверстия, но в большинстве случаев необходимости в этом нет — их свечение хорошо видно сквозь материал корпуса.

После этого к прибору подсоединяется лампа дневного света. Эти приборы, как говорилось выше, очень просты и удобны в использовании. С их помощью можно неплохо сэкономить на оплате электроэнергии, а также создать вполне надежную охранную систему. Поскольку теперь вы знаете, как сделать датчик движения своими руками, то сможете справиться с этим самостоятельно. Весь представленный на страницах сайта товар сертифицирован и обладает высоким качеством.

Мы собрали простой инфракрасный датчик движения своими руками. Наши менеджеры уточнят возможность и срок поставки, а также цену для запрашиваемой позиции и свяжутся с Вами. Вы положили в корзину товар, которого в данный момент нет в наличии на складе сайта DIP8.

Точный срок его поставки необходимо уточнять дополнительно: он может быть как небольшим от одной недели , так и значительным до нескольких месяцев.

Вы можете оформить заказ, но не оплачивать его, пока мы не свяжемся с Вами для подтверждения заказа и не уточним срок поставки товара в Вашем заказе. Интернет-магазин электронных компонентов.

Датчик движения своими руками. Классификация датчиков движения Эти приборы подразделяются на наружные и внутренние: первые используются в уличных условиях, а вторые устанавливаются в помещениях. Разберемся, в чем их различие и как они работают. Принцип действия датчиков движения Ультразвуковые приборы наиболее просты и долговечны, к тому же обладают наименьшей стоимостью. В представленном видео подробно рассказано о датчиках движения, их разновидностях и особенностях работы: Датчик движения для включения света Теперь поговорим о том, как сделать датчик движения для включения света своими руками.

Как собрать датчик движения своими руками, показано на этом видео: Датчик движения для сигнализации Такие устройства широко применяются не только для автоматического включения и выключения света, но и в охранных системах. Собрать простой датчик движения для сигнализации можно своими руками.

Подготовив все необходимые компоненты будущего устройства, переходим непосредственно к монтажу. Порядок сборки Устройство собирается в соответствии с представленной схемой: Функцию регулятора чувствительности выполняет резистор R На этом работа закончена. Оставить отзыв.

Обратный звонок Представьтесь, и наш менеджер Вам перезвонит. Запрос товара Наши менеджеры уточнят возможность и срок поставки, а также цену для запрашиваемой позиции и свяжутся с Вами. Если Вы продолжите использовать сайт, мы будем считать что Вас это устраивает Ok.

Датчик движения своими руками — этапы создания

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой. Категории: Домашняя автоматизация , Энергосбережение Количество просмотров: Комментарии к статье: 2.

Датчик движения – купить можно в любом Схема подключения.

Собираем датчик движения для включения света

Для самостоятельной сборки, понадобятся следующие инструменты, радиоэлементы и материалы:. Эти элементы размещаются на текстолитовой плате, которая может быть помещена в подходящий пластмассовый корпус таким образом, чтобы инфракрасный датчик оставался с внешней стороны корпуса. Датчик движения на базе инфракрасного элемента HC-SR способен реагировать только на объекты, температура которых выше чем окружающий воздух в помещении или на улице. Если человек укутается в непрозрачную плотную ткань, то этот прибор не сработает, и система сигнализации от проникновения злоумышленников не даст положительного результата. Современные датчики движения стоят недорого, а приобрести их можно практически в любом промтоварном магазине. Существует множество различных устройств для регистрации перемещения, которые реализуются в розничной сети, но все они подразделяются на 3 основных типа:. Если в подконтрольном такому электронному устройству секторе, наблюдается изменение температуры с одновременным перемещением объекта, то происходит срабатывание этого устройства, и на выходе автоматической системы появляется электрический ток, который включает звуковой оповещатель или электрический свет, если автоматика установлена для включения осветительных приборов. Простата установки и небольшая цена являются достоинством таких устройств, особенно в тех случаях, когда автоматика требуется для включения освещения в помещении. Такие необычные млекопитающие животные, как летучие мыши.

Схемы подключения датчика движения

Современные технологии привносят удобства в нашу жизнь, повышают комфортность нашего существования. При движении объекта свет загорается автоматически. А если движение отсутствует некоторое время которое задаётся индивидуально , светильник гаснет. Где можно использовать датчики движения для включения света?

Принцип работы датчика движения Устройство фиксирует движение в пространстве и передает дальнейший сигнал в зависимости от его типа. Это может быть лампа или смертоносные лазеры для охраны имущества.

Как сделать датчик движения своими руками?

Датчик движения своими руками.

Различные виды детекторов, позволяющих осуществлять функции контроля над коммуникациями и системами безопасности в зданиях и частных домах, позволяют значительно облегчить управление всем комплексом в целом. За счет встроенных алгоритмов устройства работают автономно, и вмешательство человека становится минимальным. Одними из важных элементов таких схем являются датчики движения. С помощью этих устройств можно защитить территорию от нежелательного проникновения и сэкономить на электроэнергии. Датчики будут автоматически включать и выключать освещение в доме и на улице, коммутировать питание других электроприборов. Большинство из подобных детекторов можно изготовить самостоятельно, главное — понять принцип работы этих детекторов. Датчик движения своими руками может представлять сложное устройство или, наоборот, быть собранным из нескольких деталей. К самым простым датчикам движения можно отнести самовозвратные точки кольцевые выключатели.

Кольцевой выключатель: самый простой датчик движения. Одними из важных элементов таких схем являются датчики движения. Датчик движения своими руками может представлять сложное устройство или, наоборот, быть.

Датчики движения своими руками

Простой датчик движения своими руками схема

Сегодня датчики движения используются повсюду. Они хорошо зарекомендовали себя как в служебных помещениях, так и в частных домах или квартирах. Из-за своей относительной дешевизны их может установить себе каждый желающий. Однако даже самые надёжные устройства когда-нибудь сломаются.

В быту все чаще используют приборы, которые обеспечивают максимальный комфорт и безопасность при нахождении в своем жилье. Помимо различной бытовой техники и всяческих приборов, не стоит обходить стороной и такие вещи, как датчики. Движение, температура, влажность и многое другое эти устройства могут анализировать, дабы оптимизировать комфортные условия для каждого конкретного пользователя в соответствии с его запросами. Кому вы отдадите монтаж видеонаблюдения в своём доме?

Задача датчиков движения, включать местное освещение на улице или в помещении при приближении или прохождении человека в зоне слежения датчика. Для подключения на корпусе датчика есть клеммы подключения, чаще всего три клеммы. У датчиков, приспособленных для уличной установки, клеммы скрыты в корпусе. Схема подключения датчика движения не отличается сложностью. Напряжение питания Вольт подается на датчик, а светильник подключается к фазе и специальной клемме на датчике.

Несколько датчиков движения своими руками. В этой статье мы начнем путь от самых легких и примитивных схем и закончим более сложными и интересными решениями, но сначала небольшое предисловие. Если вы читаете эту статью в надежде найти в ней схемы инфракрасных датчиков движения или схемы датчиков, которые достаточно сложно собрать в домашних условиях, то это статья не для вас.

5 Простые схемы детектора движения с использованием PIR

Датчик движения PIR представляет собой устройство, которое улавливает инфракрасное излучение движущегося человеческого тела и включает звуковой сигнал тревоги.

В посте обсуждаются 5 простых схем детектора движения с использованием операционного усилителя и транзистора. Мы также обсудим детали разводки стандартного пассивного инфракрасного (PIR) датчика RE200B.

Мы будем учиться:

Как использовать датчик PIR для обнаружения инфракрасного излучения человеческого тела.
Как использовать ИК-модуль в качестве цепи охранной сигнализации
Как использовать ИК-модуль для включения света при обнаружении присутствия человека.
Как применять PIR для обнаружения объекта в промышленных условиях

В первой схеме используется операционный усилитель, а во второй схеме используется один транзистор и реле для обнаружения ИК-излучения движущегося человеческого тела и активации релейная сигнализация.

Содержание

Что такое PIR

PIR — это аббревиатура от Passive Infra Red. Термин «пассивный» указывает на то, что датчик не принимает активного участия в процессе, то есть он сам не излучает упомянутые инфракрасные сигналы, а пассивно обнаруживает инфракрасное излучение, исходящее от теплокровного животного поблизости.

Обнаруженное излучение преобразуется в электрический заряд, пропорциональный обнаруженному уровню излучения. Затем этот заряд дополнительно усиливается встроенным полевым транзистором и подается на выходной контакт устройства, который становится применимым к внешней цепи для дальнейшего усиления и запуска ступеней сигнализации.

Детали разводки ИК-датчика

На изображении показана типичная схема разводки ИК-датчика. Разобраться в распиновке довольно просто, и их можно легко сконфигурировать в рабочую схему с помощью следующих точек:

Как показано на следующей схеме, PIN № 3 датчика должен быть подключен к земле или отрицательной шине. поставок.

Контакт № 1, который соответствует «сливной» клемме устройства, должен быть подключен к положительному источнику питания, который в идеале должен быть 5 В постоянного тока.

И контакт № 2, который соответствует «источнику» датчика, должен быть подключен к земле через резистор 47K или 100K. Этот контакт также становится выходным контактом устройства, и обнаруженный инфракрасный сигнал переносится на усилитель с контакта № 2 датчика.

1) Схема ИК-детектора движения человека с использованием операционного усилителя

В предыдущем разделе мы изучили техническое описание и распиновку стандартного ИК-датчика, теперь давайте продолжим и изучим простое приложение для того же самого:

Выше показана первая схема PIR для обнаружения движущихся людей. Здесь можно увидеть практическую реализацию объясненных деталей распиновки.

В присутствии инфракрасного излучения человека датчик улавливает излучение и мгновенно преобразует его в мельчайшие электрические импульсы, достаточные для запуска транзистора в проводимость, вызывая разрядку его коллектора.

Микросхема IC 741 настроена как компаратор, где ее контакт № 3 назначен в качестве эталонного входа, а контакт № 2 — в качестве входного сигнала.

В тот момент, когда коллектор транзистора становится низким, потенциал на выводе № 2 микросхемы 741 становится ниже, чем потенциал на выводе № 3. Это мгновенно делает выход IC высоким, запуская каскад драйвера реле, состоящий из другого транзистора BC547 и реле.

Реле срабатывает и включает подключенное устройство сигнализации.

Конденсатор 100 мкФ/25 В гарантирует, что реле остается включенным даже после отключения ИК-датчика, возможно, из-за выхода источника излучения.

Описанное выше ИК-устройство на самом деле является датчиком сердцевины и может быть чрезвычайно чувствительным, и его трудно оптимизировать. Чтобы стабилизировать свою чувствительность, датчик следует соответствующим образом заключить в крышку линзы Френеля, что дополнительно увеличит радиальный диапазон обнаружения.

Если вы не уверены в использовании незакрытого ИК-датчика, вы можете просто купить готовый ИК-модуль с линзой и другими улучшениями, как описано ниже.

2) ПИК-детектор движения и цепь охранной сигнализации

Приведенную ниже схему ПИК-датчика движения можно легко построить, используя следующую базовую настройку, и применить ее в качестве цепи противоугонной сигнализации .

Как показано на рисунке, для PIR требуется только один резистор 1K, транзистор и реле для внешней настройки. Сирену можно построить дома или купить готовую.

Источник питания 12 В может быть от любой обычной схемы SMP 12 В 1 А.

Демонстрационное видео

3) Детектор присутствия человека с использованием двух модулей PIR

Описанная выше схема датчика движения PIR может быть также построена с использованием 2 датчиков PIR параллельно для обнаружения присутствия человека на 360 градусов.

Эта идея была успешно опробована г-ном В.

Над одним из дверных проемов было установлено устройство для автоматического освещения прохода при обнаружении ИК-датчиками приближения человека.

Следующая удивительная принципиальная схема и изображения протестированного прототипа были предоставлены Mr. V.

Давайте посмотрим на них.

Как увеличить дальность действия ИК-датчика

Следующая информация была отправлена г-ном В. Надеюсь, что это поможет пользователям настроить дальность действия ИК-датчика на максимальную мощность.

Просто немного информации, я играл с потенциометром чувствительности PIR и на практике понял, что если вы поворачиваете регулятор по часовой стрелке, чувствительность и диапазон увеличиваются, в отличие от того, что дано в описании продукта, там написано повернуть против часовой стрелки для максимальная чувствительность. Я пробовал его постепенно в разных положениях, и, повернув его примерно в положение «3 часа» по часовой стрелке, я получил диапазон около 16 футов. Я не пошел макс.
Однако ИК-датчик не должен находиться в местах с очень ярким освещением, так как он становится нестабильным, он должен быть огражден или защищен от яркого света.
Надеюсь, это было полезно, я проверил 5 штук и все ответили одинаково, раньше я был очень разочарован Range, теперь я счастлив. Таймер хороший, держит установленное время.

4) Еще одна простая схема сигнализации на основе PIR

Четвертая идея ниже объясняет простую схему сигнализации детектора движения PIR , которую можно использовать для включения освещения или сигнала тревоги только в присутствии человека или нарушителя.

Как это работает

Вот простая схема, которая активирует релейную сигнализацию при обнаружении живого существа (человека) датчиком PIR. Здесь PIR означает пассивный инфракрасный датчик. Он не излучает инфракрасное излучение для обнаружения присутствия живых существ, но, с другой стороны, обнаруживает испускаемое ими инфракрасное излучение.

В этой схеме используется микросхема HC-SR501, которая является сердцем схемы. Первоначально, когда датчик обнаруживает движущийся объект, он выдает небольшое напряжение сигнала (обычно 3,3 вольта), которое подается на базу транзистора BC547 через резистор управления током, и, следовательно, его выход становится высоким, и он включает реле. .

Более полную схему можно представить ниже:

Проводка реле

Это реле можно настроить для использования с электрической лампочкой или лампой, ночником или чем-либо еще, работающим от сети 220 В переменного тока.

Эта схема в основном используется в саду, поэтому ночью, когда мы идем на прогулку в саду, схема автоматически включает свет, и он остается включенным, пока мы не окажемся рядом с датчиком, и выключается, когда мы уйти от этого места и, следовательно, сократить расходы на электроэнергию.

Вот вид датчика сзади HC-SR501…

HC-SR501 Выводы

PIR-датчик Вид спереди:

Датчик состоит из двух предустановленных резисторов, которые можно использовать для управления временем задержки и диапазоном чувствительности.

Потенциометр задержки можно настроить, чтобы определить время, в течение которого свет остается включенным.

Датчик при покупке поставляется с режимом по умолчанию «H», что означает, что схема включает свет, когда кто-то перемещается в пределах зоны, и он остается включенным в течение заданного времени и по истечении заданного времени, если датчик все еще может обнаружения движения, он не выключает свет при отсутствии движущейся цели, он выключает свет.

Технические характеристики датчика HC-SR501

Диапазон рабочего напряжения: от 4,5 до 12 В постоянного тока.
Потребляемый ток: <60 мкА
Выходное напряжение: 3,3 В TTL
Расстояние обнаружения: от 3 до 7 метров (можно настроить)
Время задержки: от 5 до 200 секунд (можно настроить)

Один из недостатков Датчики PIR заключаются в том, что их выходной сигнал становится высоким, даже когда крыса, собака или какое-либо другое животное движутся перед ним, и он без необходимости включает свет.

В холодных странах дальность действия датчика увеличивается. Из-за низкой температуры инфракрасное излучение, испускаемое людьми, распространяется на большие расстояния и, следовательно, вызывает ненужное переключение света.

При установке на заднем дворе существует вероятность включения света при прохождении автомобиля, поскольку излучение горячего двигателя автомобиля обманывает датчик.

ПЕРЕЧЕНЬ ДЕТАЛЕЙ:

D1, D2 — 1N4007,
C1- 1000 мкФ, 25 В,
Q1 — BC547,
R1 — 10K,
R2 — 1K,
L1 — Светодиод (зеленый)
RY1 — Реле 12В
T1 — Трансформатор 0-12В.

После завершения построения схемы поместите ее в подходящий корпус, а для датчика используйте отдельный корпус и подключите датчик к цепи с помощью длинных проводов, чтобы вы могли разместить датчик в любом месте, например, в саду или на даче. схема будет внутри, чтобы схема была защищена от непогоды.

И не забудьте использовать отдельную плату для реле.

Кроме того, не забудьте использовать подходящее реле с правильными значениями тока и напряжения. Вы можете использовать клеммную колодку, которая подключается к переключающим контактам реле, и расположить ее, как показано на рисунке, чтобы вы могли легко заменить электрическое устройство, подключенное к контактам реле.

Использование этих датчиков значительно экономит электроэнергию. Это также может уменьшить ваши счета за электроэнергию!

«ПОЖАЛУЙСТА, СОХРАНИТЕ ЭЛЕКТРОПИТАНИЕ НА СЛЕДУЮЩИЙ ЧАС!»

Если описанная выше конструкция движущегося ИК-детектора предназначена для использования с сигнализацией и лампой таким образом, что обе нагрузки работают ночью, а сигнализация только днем, то схема может быть изменена следующим образом. Идею предложил г-н Манджунат

5) Промышленное применение

На 5-й принципиальной схеме ниже показана схема промышленного датчика движения, использующая пару LDR, ИС и несколько других пассивных компонентов. Схема определяет движение цилиндра, зажигая соответствующие светодиоды для необходимого обнаружения. Идею предложил Mr.Hasnain.

Технические характеристики

Я отправил вам запрос в учетной записи Google, я не уверен, получили ли вы мои сообщения или нет, поэтому я снова отправляю вам свою проблему, пожалуйста, помогите мне, я буду вам очень благодарен, надеюсь вы поймете мою проблему и решите ее…

, сэр, это связано с датчиками движения, и я ничего не знаю о датчиках, тип которых я должен использовать. Проблема: есть два уровня (уровень означает высоту), уровень A и уровень B. высота A > высота B. Я хочу использовать датчики на этих уровнях, поэтому с этого момента я буду говорить датчик A и датчик B. вверх и т. д. Сначала он будет двигаться сверху вниз и окажется перед датчиком А.

(в это время КРАСНЫЙ свет должен загореться, а ЗЕЛЕНЫЙ погаснуть) и цилиндр, движущийся вниз, окажется перед датчиком B.

(это не должно иметь значения, т. ЗЕЛЕНЫЙ должен оставаться ВЫКЛ ).

затем цилиндр начнет двигаться вверх, сначала от датчика B.

(при этом КРАСНЫЙ должен погаснуть, а ЗЕЛЕНЫЙ включиться), затем двигаясь вверх цилиндр отойдет от датчика A,

(это не должно иметь значения. т.е. КРАСНЫЙ должен оставаться выключенным, а ЗЕЛЕНЫЙ должен оставаться включенным).. затем снова повторите.

Схема Des ign

Предложенная идея довольно проста и может быть понята со следующими пунктами:

1.0 FIC

При включении питания конденсатор, обеспечивающий загорание зеленого светодиода первым.

В этом положении датчики sensorA (LDR1) и sensorB (LDR2) могут получать свет от соответствующих лазерных лучей, сфокусированных на них. LDR1 включает транзистор BC547, в то время как LDR2 делает то же самое для BC557 и удерживает его включенным.

Благодаря вышеперечисленным действиям транзистор BC557 передает напряжение питания на контакт №14 микросхемы. Однако, поскольку LDR1 и BC547 также проводят, этот потенциал заземляется, а общий потенциал на выводе № 14 остается на низком логическом уровне или на нуле.

Теперь, когда цилиндр опускается и приближается к LDR1, он блокирует луч, увеличивая сопротивление LDR1, отключая BC547.

Это позволяет напряжению от BC557 попадать на контакт № 14, создавая прямую последовательность на выходе IC, что приводит к включению красного светодиода и выключению зеленого светодиода.

Цилиндр продолжает движение вниз и приближается к LDR2, блокируя его луч и снижая его сопротивление. Это останавливает транзистор от проводимости, так что потенциал на выводе № 14 ИС снова переключается обратно на ноль, однако это действие не действует. не влияет на ИС, так как она предназначена реагировать только на положительные импульсы.

Затем цилиндры возвращаются в исходное положение и начинают двигаться вверх, в ходе чего разблокируется луч LDR2, позволяя BC557 проводить ток, и снова положительный импульс от транзистора попадает на вывод № 14 микросхемы, что приводит к восстановлению предыдущего ситуация, то есть теперь загорается зеленый светодиод, а КРАСНЫЙ выключается. Когда цилиндр проходит мимо LDR1, BC547 также включается, но не производит никакого эффекта по тем же причинам, которые описаны выше.

Приведенный выше цикл обнаружения движения продолжает повторяться в ответ на указанное движение цилиндра.

Принципиальная схема

Охранная сигнализация PIR с эффектом задержки

При срабатывании PIR включается BC547, что, в свою очередь, побуждает TIP127 к включению. Однако из-за наличия конденсатора 220 мкФ напряжение базового эмиттера этого PNP-транзистора не может быстро достичь требуемых 0,7 В, и светодиод не загорается до тех пор, пока 220 мкФ полностью не зарядится.

Когда PIR выключен, 220 мкФ может быстро разряжаться через резистор 56K, быстро переводя схему в режим ожидания. Диод 1N4148 гарантирует, что схема работает только как схема задержки включения PIR, а не как схема задержки отключения.

Как собрать умный выключатель света с датчиком движения

Датчик движения включается при обнаружении движения. Он обычно используется для лестниц, туалетов и открытых площадок, чтобы автоматически включать свет, когда темнеет. Существует два разных типа датчиков, используемых для обнаружения движения: микроволновые датчики движения и инфракрасные датчики PIR.

Микроволновые датчики могут обнаруживать движение сквозь твердую бетонную стену, в то время как датчик движения PIR имеет ограниченное поле зрения. Вы можете выбрать любой тип в зависимости от ваших потребностей и места, где вы хотите установить датчик.

В этом руководстве мы будем использовать датчик движения PIR для создания переключателя освещения, реагирующего на движение, который включается и остается включенным при обнаружении движения и выключается через определенное время, когда движение прекращается. Также будем подключать коммутатор к сети умного дома по Wi-Fi.

Сборка автономного выключателя света с датчиком движения

ПИК-датчик движения, такой как HC-SR501, можно использовать без микроконтроллера для включения/выключения релейного модуля для управления нагрузкой переменного тока в течение определенного времени, например лампой. Модуль датчика PIR поставляется с двумя предустановками, которые вы можете вращать, чтобы увеличить или уменьшить чувствительность и продолжительность времени.

Вы можете увеличить продолжительность или время включения до 5 минут, после чего нагрузка (свет) отключится. Вам нужно будет повозиться с предустановками на датчике PIR, чтобы найти золотую середину, которая соответствует вашим потребностям.

вещей, которые вам понадобятся

Чтобы собрать датчик движения, вам понадобится следующее:

Пассивный датчик движения
Релейный модуль
Провода-перемычки
Источник питания 5 В
Модуль Micro USB (дополнительно)

Шаг 1.

Подключите пассивный инфракрасный датчик к реле

Вам потребуется подключить датчик PIR к плате реле и обеспечить вход питания 5 В, например, через дополнительный модуль micro USB. Используйте перемычки, чтобы соединить модуль реле и датчик PIR, как показано на схеме ниже.

Шаг 2. Протестируйте

Если кто-либо движется перед датчиком PIR, он обнаружит движение и переведет выходной контакт в высокое состояние (3,3 В). Этот сигнал отправляется на реле, которое включает подключенную нагрузку переменного тока (в данном случае лампу или свет). По истечении времени выходной контакт устанавливается на низкий уровень (0 В), и реле выключается, отключая подключенную нагрузку переменного тока. Чтобы увеличить или уменьшить продолжительность времени и чувствительность, вы можете настроить пресеты на датчике, как показано на фото ниже.

Шаг 3. Установите коммутатор

Это ваш автономный датчик движения. После теста вы можете припаять все компоненты к печатной плате, заключить ее в корпус, напечатанный на 3D-принтере, или в любую коробку, и установить ее там, где вы хотите, чтобы она автоматически включала/выключала свет, когда кто-то входит или выходит.

Сборка переключателя Motion Light с подключением к Wi-Fi

Датчик движения на основе Wi-Fi можно интегрировать с сервером домашней автоматизации, таким как Home Assistant, для автоматизации или запуска других устройств умного дома, источников света, выключателей и т. д., установленных в вашем доме или офисе. Вы также можете включить уведомления, которые вы можете получать на свой смартфон или через Echo Dot (Alexa).

Существует множество отличных способов использования датчика движения в вашем доме. Например, когда датчик обнаруживает движение, Home Assistant может включить интеллектуальное освещение, установленное в таком месте, как ваша лестница или туалет. Точно так же вы можете использовать этот датчик движения для захвата изображений или запуска записи на камеру Wi-Fi, как только будет обнаружено движение.

Возможности безграничны в сочетании с программным обеспечением для домашней автоматизации. Вы можете следовать нашему руководству по настройке Home Assistant на Raspberry Pi, чтобы быстро приступить к работе.

вещей, которые вам понадобятся

Чтобы построить выключатель света с подключением к Wi-Fi, вам потребуется следующее:

Микроконтроллер на базе чипа ESP8266, например NodeMCU или D1 Mini
Датчик движения PIR
Провода-перемычки
Источник питания 5 В

Шаг 1. Запишите прошивку

Для создания интеллектуального датчика движения на основе Wi-Fi мы будем использовать прошивку Tasmota. В качестве альтернативы вы можете использовать ESPHome для компиляции пользовательской прошивки для Home Assistant.

Загрузите файл прошивки Tasmota-Sensors.bin и инструмент Tasmotizer.
Запустите инструмент Tasmotizer и подключите NodeMCU или D1 Mini к ПК с помощью кабеля micro USB.
Выберите порт COM в инструменте Tasmotizer и нажмите Browse , чтобы выбрать файл прошивки Tasmota-Sensors.bin .

Нажмите Тасмотизировать. Прошивка будет прошита.

Шаг 2. Настройка коммутатора

После прошивки вам нужно будет подключить коммутатор к вашей сети Wi-Fi и настроить его.

Откройте настройки Wi-Fi на своем смартфоне и подключитесь к сети Wi-Fi tasmota-xxxx . Это открытая сеть, поэтому пароль не требуется.
После подключения отключите мобильные данные и откройте веб-браузер.
Посетите 192.168.4.1 .
Выберите свою сеть Wi-Fi, введите пароль Wi-Fi и нажмите Сохранить .
Запишите IP-адрес, отображаемый на экране веб-браузера, а затем откройте этот IP-адрес в том же веб-браузере. Вы также можете немного подождать и позволить Tasmota автоматически загрузить веб-страницу.
Щелкните Configuration > Configure Module и выберите Generic (0) из раскрывающегося списка. Нажмите Сохранить . Страница перезагрузится через несколько секунд.
Нажмите Конфигурация > Конфигурация модуля и выберите Switch_n в D6 GPIO12 и выберите реле 1 в D2. Нажмите Сохранить . Страница перезагрузится.
Перейдите к консоли и вставьте следующие команды в поле Введите команду . Для этого вы можете использовать свой ПК или ноутбук.

 SwitchMode1 1
 SwitchTopic 0
 Rule1 on Switch2#state=1 публиковать статистику/%topic%/PIR1 ON end on Switch2#state=0 do Publish stat/%topic%/PIR1 OFF endon
 Правило 1 1

Нажимайте клавишу Enter после ввода каждой команды. Это настраивает PIR как датчик, который отправляет сообщение о включении/выключении через MQTT на %topic% (найдите его в Configuration > Configure MQTT ).

Шаг 3: Соедините датчик PIR с MCU

Подключите датчик PIR к NodeMCU или D1 Mini, как показано на следующей схеме.

Шаг 4. Включение питания и добавление в Home Assistant для автоматизации

После того, как все подключено, как показано на схеме, подключите источник питания. Теперь добавим переключатель в Home Assistant.

Откройте Tasmota и перейдите к Конфигурация > Настроить MQTT .
Введите IP-адрес хоста MQTT, имя пользователя и пароль. Нажмите Сохранить .
Снова перейдите к Configuration , нажмите Configure Other, и дайте этому датчику имя, например MotionSensor. Нажмите Сохранить .
Откройте Home Assistant и перейдите к Конфигурация > Устройства и службы и нажмите Добавить интеграцию .
Найдите и добавьте интеграцию Tasmota.
Перезапустите Home Assistant и перейдите к Конфигурация > Устройства и службы .
См.
