как сделать разводку, схема, инструкция с фото и видео

Наличие электрической проводки в гараже значительно облегчает жизнь автовладельца. При острой необходимости можно быстро зарядить аккумулятор или накачать спущенное колесо. А при серьёзных поломках наличие освещения позволит внимательно осмотреть транспортное средство из смотровой ямы. Мы подготовили для вас инструкцию со схемами, которая позволит осуществить монтаж своими руками.

Содержание

  • 1 Создание схемы электропроводки в гараже своими руками

    • 1.1 Схема для гаража без смотровой ямы

    • 1.2 Схема проводки для помещения со смотровой ямой

    • 1.3 Видео: советы по составлению схемы

  • 2 Необходимые материалы

  • 3 Необходимые инструменты для монтажа

  • 4 Проводка в гараже своими руками — пошаговая инструкция

    • 4.1 Подготовительные работы

    • 4.2 Внешняя проводка

    • 4.3 Внутренняя проводка в гараже

    • 4. 4 Видео: как подключить УЗО

    • 4.5 Освещение смотровой ямы

    • 4.6 Видео: проводка в гараже своими руками

  • 5 Освещение в гараже с помощью светодиодной ленты

Создание схемы электропроводки в гараже своими руками

Схема однофазной электропроводки для гаража

Гараж относится к группе технических помещений, где чаще используется проводка открытого типа. Это позволяет провести работы по электроснабжению в кратчайшие сроки. К тому же такую систему проще модернизировать и обслуживать. В целях безопасности проводка может быть проложена и внутри несущих стен, но при возникновении проблем участок с повреждением придётся полностью вскрывать.

В гаражах, используемых для парковки и содержания не более двух автомобилей, прокладывается однофазное питание напряжением 220 В с частотой 50 Гц. Этого напряжения достаточно для работы освещения, силовой розеточной группы, питания электроинструмента, зарядного и пускозараядного оборудования.

Трёхфазное питание напряжением 380 В применяется только в гаражах, используемых для содержания большого количества автомобилей и габаритной техники, когда существует надобность в постоянной работе электрического котла, питания станочного оборудования и сварочного аппарата.

Перед проведением монтажных работ обязательно составляется схема прокладки электросети. Для составления схемы лучше использовать миллиметровую бумагу, где изображается общий план гаража, стены, пол и потолок. Все эскизы изображаются в уменьшенном масштабе, удобном для нанесения соответствующих обозначений.

Пример устройства внешней электропроводки в гараже

После этого на схеме обозначаются места расположения следующих устройств:

  • вводной распределительный щит;
  • устройство учёта, УЗО, автоматика;
  • розеточная группа;
  • выключатели и осветительные приборы;
  • силовой кабель и электропроводка.

При вычерчивании схемы желательно продумать оптимальное расположение УЗО, счётчика учёта и просчитать маршрут для прокладки кабеля к розеточной группе и освещению. Определяется общее количество розеток и осветительных приборов, особенно при наличии смотровой ямы.

При проектировании электропроводки следует предусмотреть способ подачи электроэнергии к распределительно щиту с учётом места расположения гаража. В основном гараж возводится в гаражных кооперативах с собственной подстанцией или около жилых строений, подключённых к электросети. Если планируется постройка гаража на отдельном участке, то просчитывается способ и маршрут прокладки кабельной линии от ближайшей линии передач.

Схема для гаража без смотровой ямы

Схема однофазной электропроводки гаража на 220 В

С учётом описанных условий на фото выше показана схема однофазной проводки с номинальным рабочим напряжением 220 В. Это примерная схема, составленная для ознакомления. На практике, особенно при наличии мощного оборудования, схема электропроводки может иметь несколько другой вид.

На схеме для гаража без смотровой ямы изображено:

  • 1 — вводной двухполюсный автомат, рассчитанный на 220 В;
  • 2 — электрический счётчик;
  • 3 — УЗО для розеточной группы и освещения;
  • 4 — однополюсные автоматы на каждую розеточную группу;
  • 5 и 6 — попарные розеточные группы;
  • 7 — автомат общей осветительной сети;
  • 8 — автомат местной осветительной сети для точечных осветительных приборов;
  • 9 и 10 — выключатели для общего и местного освещения;
  • 11 и 12 — осветительные приборы.

Согласно этой схеме для монтажа проводки используется трехжильный провод: фаза (L), ноль (N) и заземление. Провод заземления предназначается для защиты человека от воздействия электрического тока и сохранения работоспособности электроприборов. В целях упрощения схемы разводка заземляющего провода (PE) не показана.

Схема проводки для помещения со смотровой ямой

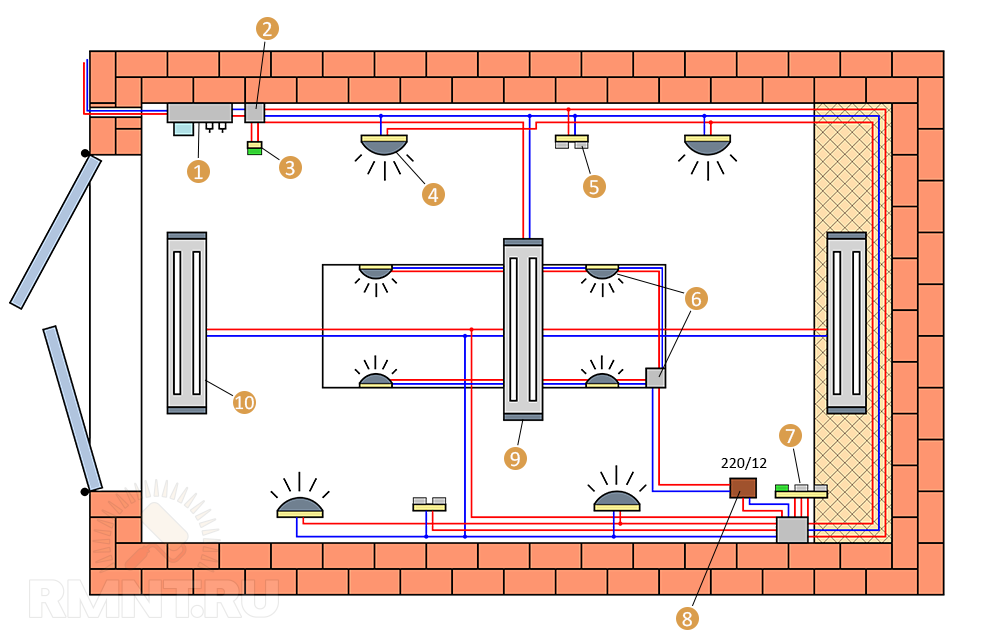

Схема однофазной электропроводки гаража со смотровой ямой

Условно смотровую яму можно отнести к подвальным помещениям, расположенным ниже уровня пола. Согласно правилам устройства электроустановок (ПУЭ) для электроснабжения смотровой ямы должен использоваться ток сверхнизкого напряжения — 42 вольта и менее.

Для этого монтируется специальный трансформатор, понижающий напряжение и рассчитанный на общую мощность тока до 2–3 кВт. При этом оборудование, электроинструмент и осветительные приборы, которые планируется использовать при работе в смотровой яме, должны быть рассчитаны на это напряжение.

Не рекомендуется пренебрегать этим правилом, так как при возникновении неполадок в сети вы можете получить серьёзное поражение электрическим током, вплоть до летального исхода.

Выше располагается схема электропроводки для гаража со смотровой ямой. На схеме изображено:

  • 1 — вводной электрический щит;
  • 2 — вводной двухполюсный автомат на 220 В;
  • 3 — электрический счётчик;
  • 4 — понижающий трансформатор до 36–42 вольт;
  • 5 — осветительные приборы смотровой ямы;
  • 6 — УЗО;
  • 7 и 8 — автоматы розеточной группы № 1 и 2:
  • 9 и 10 — розеточные группы № 1 и 2;
  • 11 и 12 — автомат освещения группы № 1 и 2;
  • 13 и 14 — группа освещения № 1 и 2;
  • 15 — выключатель или несколько выключателей для групп освещения.

Как и в предыдущем случае, для прокладки электросети используется кабель с заземляющей жилой. Для освещения применяется кабель — ВВГ 3*1,5, а для розеточных групп — ВВГ 3*6. Для розеток сечение кабеля увеличено из-за возможности подключения мощного оборудования: компрессор, сварочный аппарат, пускозараядное устройство.

Видео: советы по составлению схемы

Необходимые материалы

Правильно составленная схема электропроводки поможет быстро рассчитать количество кабеля, автоматики, розеток и т. д. В первую очередь рассчитывается сечение и длина вводного кабеля. Для этого можно использовать специальную таблицу, расположенную ниже.

Таблица расчет сечения кабеля в зависимости от мощности сети

К примеру, рассчитаем параметры кабеля и других компонентов для схемы № 1, которая была обозначена в прошлом разделе:

Длина кабеля определяется исходя из оптимального маршрута. Кабель приобретается с запасом 10%. Крайне не рекомендуется покупать очень дешёвые изделия. Оптимально, если это будет проводка с двойной изоляцией и изолирующими проводниками.

Необходимые инструменты для монтажа

Понижающий трансформатор для электросети с 220 до 36 вольт

Для монтажа электропроводки потребуется следующий инструмент:

  • плоскогубцы и бокорезы;
  • крестовая и шлицевая отвёртка;
  • молоток и зубило;
  • электродрель и перфоратор;
  • болгарка с диском по бетону;
  • изолента и индикаторная отвёртка.

Желательно, чтобы рукоятки ручного инструмента были сделаны из прорезиненых материалов. Если рукоять из пластика, то перед выполнением работ её нужно обернуть изолентой в несколько слоёв.

Проводка в гараже своими руками — пошаговая инструкция

Работы по монтажу проводки и освещения в гараже состоят из нескольких этапов: подготовка стен, протяжка вводного кабеля, монтаж внутренней проводки, подключение освещения и розеток.

Индикаторная отвёртка для проверки питания на контактах

При работе с электричеством обязательно соблюдаются правила техники безопасности:

  1. Подключение, протяжка, монтаж и другие работы выполняются при отключённом электричестве. В этом лучше убедиться самостоятельно — внимательно проверяйте каждый контакт при помощи индикаторной отвёртки. Для этого кончик отвёртки прикладывается к контактам и другим поверхностям, при этом указательный палец всегда находиться на контакте с торца рукояти.
  2. При обесточивании распределительного щита на него вешается указательная табличка: «Не включать! Ведутся работы». Если нет возможности полностью обесточить щиток, то работы по подключению следует проводить только в резиновых перчатках, стоя на резиновом коврике.
  3. Касаться двух контактов одновременно запрещается. При работе с трёхфазной проводкой следует быть предельно внимательным. Напряжением между проводниками в сети 380 В заметно выше, чем в стандартной 220 В. Также важно помнить, что воздействие межфазного напряжения, особенно при прохождении тока через сердце, чревато летальным исходом.

Если перед выполнением работ вы неуверены, что сможете довести дело до конца при должной внимательности и концентрации, то не приступайте к монтажу проводки. Лучше вызвать профессионала, который выполнит работу более качественно и с минимальным риском для здоровья.

Подготовительные работы

Протяжка силового кабеля «по воздуху»

Перед монтажом электропроводки следует подготовить кабель и стены под прокладку коммуникаций. Кабель нарезается с учётом запаса — 10 см на каждое соединение. Перед нарезкой поверхность стены внимательно обмеряется согласно маршруту, построенному на схеме.

Перед нанесением разметки рекомендуется ещё раз проверить схему на соответствие следующим требованиям:

  • маршрут кабеля должен идти строго горизонтально или вертикально. Поворот трассы происходит только под углом 90o;
  • проводка должна прокладываться на расстоянии 10–15 см от места сопряжения стен с потолком или полом;
  • выключатели монтируются на высоте не менее 1,5 м. Расстояние от дверного проёма не менее 10–15 см;
  • розетки врезаются в стену на высоте не менее 60 см от поверхности пола. Расстояние между соседними розетками не менее 4 м;
  • на каждую группу розеток и осветительных приборов предусмотрен отдельный автоматический выключатель;
  • для смотровой ямы обязательно предусмотрен понижающий трансформатор и осветительные приборы соответствующей мощности.

После этого на поверхность стены наносится разметка при помощи разметочного шнура, маркера или строительного карандаша. При использовании карандаша разметка проверяется по уровню. Для этого применяется лазерный или пузырьковый уровень.

Если в гараже присутствуют посторонние габаритные предметы и ёмкости с горючими смесями, то перед прокладкой проводки их необходимо вынести на улицу.

Внешняя проводка

Протяжка силового кабеля «под землёй»

Сложность и объём работ по подводке силового кабеля к гаражу будет зависеть от того, на какой территории находится постройка. Если гараж располагается на придомовой территории, то достаточно вырыть котлован нужной длины и проложить бронированный кабель.

Для строения, возведённого на территории гаражного кооператива или являющегося отдельно стоящим зданием, потребуется подать заявление в организацию, которая обслуживает линию электропередач.

Далее, организация рассмотрит заявление, документы на право собственности и составленную схему электроснабжения. После чего будет вынесено решение и назначены требования, которые владелец должен соблюсти перед подключением электросети.

Согласно СНиП подводку силового кабеля можно выполнить двумя способами:

  1. Под землёй — скрытый способ подключения строения, при котором используется бронированный кабель. Для его прокладки вырывается траншея глубиной не менее 30 см, ниже точки промерзания грунта. На дно траншеи засыпается и уплотняется песчаная подушка толщиной 15 см. На подушку укладывается гофрированная труба и протягивается кабель. После этоготруба засыпается 15 см слоем песка и окончательно замуровывается в земле.
  2. По воздуху — открытый способ подключения здания к электросети. Для этого используется кабель с несущим тросом, который натягивается между опорным столбом и гаражом. Если расстояние между гаражом и столбом превышает 20 м, то между ними устанавливается промежуточная опора. Высота натяжения кабеля над проезжей частью не должна быть меньше 6 м над уровнем земли.

Работы по подключению силового кабеля выполняются только специалистом управляющей компании. В процессе работ вы вправе контролировать ход и качество их выполнения. Особенно это касается глубины залегания кабеля — не менее 70 см и высоты натяжения при вводе в помещение — не более 2,75 м.

Внутренняя проводка в гараже

Штробление стен под прокладку электропроводки

Для ввода силового кабеля в гараж потребуется сделать отверстие в стене при помощи перфоратора. Диаметр отверстия — 20–30 мм. Кабель протягивается через гофрированную ПВХ трубу сечением 20–25 м и подводится к месту расположения электрического щитка.

Дальнейший монтаж электропроводки внутри гаража состоит из следующего:

  1. По нанесённой разметке делаются пропилы на глубину 2,5–3 см при помощи болгарки с диском по бетону. После этого бетон аккуратно выдалбливается с помощью зубила и молотка до формирования кабель-канала нужной формы.

    ПВХ гофра для защиты кабеля при прокладке коммуникаций

  2. В заранее размеченном месте выполняется установка электрического щитка на необходимое количество модулей. Для однофазной сети, как правило, достаточно щитка на 9 модулей, а для трёхфазной — 12 модулей и более.
  3. При установке щитка потребуется аккуратно снять упаковку и заводскую защитную плёнку. Для монтажа на стену необходимо открутить верхнюю часть корпуса и дверцу. Под ними будет располагаться дин-рейка для модулей и клеммы. Все элементы необходимо временно снять.
  4. Под крепление щита в стене потребуется просверлить четыре отверстия и забить пластиковые пробкам. После задняя часть корпуса монтируется на стену при помощи саморезов, которые вкручиваются в монтажные отверстия.

    электрический щиток для гаража с автоматоми, УЗО и счётчиком

  5. Перед установкой модулей в щиток их лучше промаркировать. Для этого можно воспользоваться обычной бумагой и прозрачным скотчем. На кусочке бумаги 1×0,5 см пишется название модуля и приклеивается к изделию. Например, если монтируется несколько УЗО, то на первое устройство приклеивается: «УЗО розеточной группы №1».
  6. После маркировки модули крепятся на дин-рейку в любом удобно порядке, но лучше начинать с УЗО и счётчика, а после располагать однополюсные автоматы. Далее, проводится подключение модулей при помощи перемычек из кабеля диаметров 2,5 мм. Для этого провод нарезается на кусочки нужной длины. Конец перемычек для подключения к автомату зачищается на 1 см, а для подсоединения к счётчику на 2 см.
  7. При подключении модулей в однофазной сети используются перемычки белого и синего цвета. Белый провод — фаза, а синий — ноль. Верхние контакты предназначены для подключения фазных проводов от электросчётчика, а нижние для отходящих проводов на розетки и освещение.

    Скобы из провода для подключения автомата и УЗО

  8. После подключения «фазы» и «нуля» необходимо произвести подключение отходящего от счётчика, УЗО и автоматов «нулевого» провода. Для этого перемычка выводится на контактные клеммы «нулевой» шины. В завершении необходимо тщательно проверить зажимные винты.
  9. Для подсоединения силового кабеля потребуется ввести защитную гофру с проводником в щиток через прокол в изделии. Кабель подключается к вводному автомату в верхней части устройства.
  10. От автоматических выключателей протягивается провод в оплетке по кабель-каналам или ПВХ трубам, закрепленным на стене. При подводе линии к месту расположения розеток монтируется распределительная коробка. Монтаж осуществляется открытым или скрытым способом.

    Монтаж распределительного щита на стене и коробки под потолком

  11. При открытом способе коробка монтируется на потолке или стене при помощи саморезов. При закрытом способе в стене высверливается углубление под коробку при помощи электродрели с корончатой насадкой. Далее, для подключения проводов используется схема с цветовой маркировкой, которая идёт в комплекте. От коробки протягивается линия до розеточной группы и производится её подключение.
  12. Аналогичным способом выполняется протяжка линии для освещения и выключателей. Кабель протягивается до места расположение выключателя, где распаивается и отходит на осветительные приборы.

После протяжки и монтажа всех узлов электропроводки проверяется качество подсоединения приборов, изоляция и подключение освещения. Если все работы выполнены с учетом СНиПа, то можно произвести проверку, подав питание.

Видео: как подключить УЗО

Освещение смотровой ямы

Освещение смотровой ямы в гараже лампами 36 вольт

Освещение и обустройство розеток для смотровой ямы, как правило, выполняется только в гаражах, где планируется монтаж трёхфазной проводки напряжением 380 В. Для этого выполняются все работы, описанные выше. Дополнительно к этому около распределительного щита монтируется и подключается понижающий трансформатор.

От трансформатора протягивается линия закрытым способом — в стене и полу выбивается штраба, куда укладывается кабель защищённый ПВХ гофрой. После этого кабель подводится напрямую к смотровой яме, где расходится на осветительную группу.

В качестве осветительных приборов используются низковольтные светильники 12–36 В на основе светодиодов. Желательно, чтобы осветительный прибор был полностью выполнен из пластика. Если на корпусе присутствует металлический контур или крышка, то её дополнительно заземляют.

Розетки и выключатели для освещения в смотровой яме должны находиться за её пределами. Оптимально, если они будут находиться в непосредственной близости от распределительного щита.

Видео: проводка в гараже своими руками

Освещение в гараже с помощью светодиодной ленты

Светодиодная лента SMD 5630 и пластиковый уголок

Светодиодные ленты — это современный и энергоэффективный способ освещения помещений площадью до 30 м2. Особенно в гаражах, где не требуется обустройство общего освещения, а нужна лишь подсветка рабочих зон.

Для контурного освещения гаража наиболее часто используют ленты типа SMD 3528 со световым потоком 5 люмен/диод. В качестве центрального освещения применяются ленты типы SMD 5630 со световым потоком 40 люмен/диод.

Технология монтажа и подключения светодиодной ленты будет состоять из следующих этапов:

  1. Для гаража площадью до 25–30 м

    Светодиодная лента приклеенная на уголок и закрепленная на балке при помощи саморезов

    2 потребуется 10 метров ленты с диодами 5050. Количество диодов не менее 60 штук на ленту. Помимо этого, необходимо купить преобразователь с 220 В на 12 В мощностью 150 Вт и кабель для подключения устройства к сети.

  2. Лента имеет самоклеящееся основание, что особенно удобно при монтаже ленты на металлические или пластиковые поверхности. В гараже можно воспользоваться пластиковым уголком, который прикручивается к кровельным балкам или бетонному потолку.

    Светодиодное освещение в гараже после подключение на основе диодов 5630

  3. Перед приклейкой ленты потребуется определить удобную длину ленты. Далее, уголок подгоняется под соответствующие размеры. После этого лента обрезается по длине и приклеивается на уголок. Перед приклейкой пластиковая поверхность обезжиривается.
  4. Таким образом, подготавливается необходимое количество уголков с лентами. На конце ленты к контактам припаиваются провода и изолируются с помощью изоленты. Затем уголки можно крепить на балки или потолок.
  5. Для подключения ленты к проводу используются Wago клеммники. Каждый провод вставляется в отдельное гнездо в изделии. От клеммников будет отходить провод сечение медный 2,5 мм.

Схема подключения лент к блоку питания показана на фото выше. Применять последовательное подключение лент нельзя. Если планируется монтаж RGB-лент, то необходимо использовать RGB-контроллер.

Монтаж электропроводки в гараже очень трудоёмкий процесс, требующий соответствующих знаний и умений. Прежде чем приступать к работе внимательно изучите всю имеющуюся документацию и прочтите инструктаж по технике безопасности. Если вы неуверены, что работа вам по силам, то откажитесь от задуманного и вызовите профессионального электрика.

  • Автор: Виталий Варламов
