Датчик движения своими руками — схема и установка в домашних условиях

Самостоятельно собранная схема подобного электронного устройства с датчиком движения, безусловно найдет свое применение в различных электронных устройствах.

• Область применения ↓
• Принцип работы ↓
• Как сделать (лазерный/с фотоэлементом)? ↓
• Описание схемы ↓
• Пошаговое руководство ↓
• Датчик движения для сигнализации ↓
• Советы ↓

Но при этом, уже перед началом реализации нужно четко представлять все стороны реализации данного проекта.

Положительные:

1. Собранный самостоятельно датчик движения является во многом результатом труда, проб и ошибок, при этом, независимо первая ли это самоделка радиолюбителя или почти промышленное производство, самостоятельная сборка данного устройства принесет удовлетворение.
2. Не нуждается в дополнительном обслуживании и приглашении специалистов для настройки.
3. Прибор рассчитывается и устанавливается конкретно под местные условия, а соответственно при установке его как компонента охранной сигнализации, секретность будет многократно выше (разве что об этом не узнает сосед).
4. Правильная сборка позволит многократно сократить расходы.
5. Следующие приборы будут собираться легче и проще, в том числе и в модернизированных версиях.

Теперь об отрицательных сторонах:

1. Однократное, удачное включение прибора, не является гарантией его работоспособности.
2. Несмотря на успехи, не нужно забывать и о надежности – тонны припоя, потраченные на соединение элементов схемы, не способны её сделать надежной в случае конструкторской ошибки еще на стадии проектирования.
3. Подбор нужных элементов займет куда большее время, чем поход в ближайший магазин или фирму по установке сигнализации.
4. Размерность и компактность подобного датчика, не говоря о таких свойствах, как эстетичность корпуса и возможность его работы в разных условиях, например, под дождем или в снегу, требуют дополнительного времени, для того, чтобы окончательно убедиться в работоспособности схемы.

Область применения

Самоделки в виде датчиков движения чаще всего конструируются:

1. В несложных системах сигнализации для гаражей, дач или домов.
2. Для облегчения и создания дополнительного комфорта – для включения наружного и внутреннего освещения.
3. Для контроля движения транспорта или людей через зоны невидимости.

Наверное, самостоятельно собранный датчик движения, включающий и выключающий освещение является наиболее распространенным вариантом использования этого устройства.

Ввиду очевидного экономического эффекта от его использования, такой прибор просто необходим для установки в пространстве около жилого дома, на гаражной стоянке, при использовании технологии «умный дом», в качестве обязательной опции включения освещения, во время открытия входной двери.

Такое применение этого электронного устройства позволит избежать дополнительных затрат на электроэнергию, существенно продлит срок службы ламп, создаст дополнительные комфортные условия жильцам.

Принцип работы

Принцип действия

Вне зависимости от того, какие датчики устанавливаются, все датчики движения управляющие освещением, работают в соответствии с заложенным принципом работы – замыкании контактов и включении освещения после изменения положения предметов в зоне действия сенсоров устройства.

Различные электронные компоненты имеют различные принципы построения, но у всех их имеется общее сходство замыкание контактов и включение освещения осуществляется после начала движения.

В период пребывания в зоне работы сенсора, осуществляется срабатывание электроники, после, устройство продолжает работать еще некоторое время и уже после того, как предмет, человек или животное вышли из зоны действия датчика. Но такое дополнение технически решается отдельно от основной схемы сенсора.

Как сделать (лазерный/с фотоэлементом)?

Сборка датчика

Несмотря на громкое название, лазерный датчик движения – самое техническое решение данного устройства и вполне доступно для сборки в домашних условиях.

Условно, перед началом работ, необходимо четко понимать логическую схему:

1. Сама система состоит из двух взаимосвязанных устройств – датчика, излучающего определенный световой луч, и сенсора на который этот луч направлен.
2. Принцип такой пары сенсоров прост – электроника работает при постоянном воздействии света на фотоэлемент, при прерывании светового воздействия фотоэлемент срабатывает, замыкая или размыкая схему, вследствие чего и происходит включение или выключение источника освещения.

Такая схема функциональна в местах, где необходимым условием является пересечение условной линии между двумя сенсорами.

Скорее всего, при изготовлении самодельного сенсора движения понадобятся следующие инструменты и расходные материалы:

1. Корпус для размещения электронной схемы.
2. Набор элементов или же готовая элементная схема советского периода блока управления.
3. Паяльник с припоем или что еще лучше паяльная станция.
4. Провода различного сечения, резисторы разного номинала.
5. Крепеж.
6. Отвертка, плоскогубцы, изолента, кембрик.

Описание схемы

Схема фотоприемника

Датчик с фотоэлементом в предлагаемой схеме будет использоваться для включения освещения. Фотореле, на основе которого конструируется сенсор, будет играть роль включателя, при прохождении между источником света и фотоэлементом.

Здесь нужно уточнить некоторые элементы схемы:

1. VT1 – фототранзистор.
2. R1 – резистор, играющий одновременно две роли в схеме: устанавливает рабочую точку и нагружает коллектор. В каждом отдельном случае, номинал резистора придется подбирать путем проб и ошибок.
3. C1 – конденсатор.
4. DA1 – операционный усилитель с обратной связью.
5. R2 – резистор, на котором реализована обратная связь ОУ.

Схема будет работать таким образом:

1. При попадании светового луча на фототранзистор, VT1 элемент работает как при подаче малого напряжения на базу транзистора.
2. После этого, фототранзистор открывается и происходит зарядка конденсатора C1.
3. В момент, когда свет перестает поступать на фоторезистор VT1, конденсатор начинает разряжаться, при этом, напряжение падает, и операционный усилитель DA1 срабатывает и включает другие устройства, будь то освещение или звуковой извещатель.

В качестве источника света для фотоэлемента, можно использовать как обычный лазер на расстоянии несколько десятков метров, так и инфракрасный светодиод для уменьшения заметности линии сигнализации.

Пошаговое руководство

Самостоятельная сборка подобного прибора проводится согласно принципиальному алгоритму:

1. Собирается источник питания, производится регулировка, контролируется выдающий ток.
2. На минус блока питания устанавливается резистор.
3. Далее, диод при помощи катода.
4. На анод выводится резистор подстройки.
5. Транзисторный эмиттер соединяется с отрицательным проводом блока питания.
6. С базовой схемой соединяется резистор.

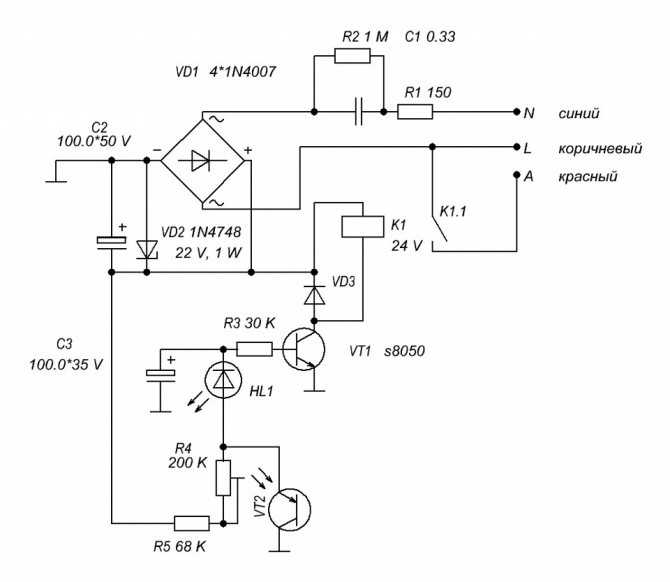

В результате такой манипуляции должна получиться вот такая конструкция: резистор к минусу, контактор, соединенный с реле, а реле с сигнализатором (лампа или ревун)

Использование подобной конструкции в качестве сигнализации требует, кроме правильно собранной схемы, еще и гарантированный источник питания. В связи с этим, необходимо позаботиться, кроме основного, и о резервном источнике питания. В качестве сигнализатора можно использовать ревун или сирену. В дополнение к звуковому сигналу можно использовать световую сигнальную лампу.

Советы

Приступая к разработке проекта сигнализации с использованием датчиков движения с использованием старой советской элементной базы, рекомендуется найти старые советские журналы для радиолюбителей или конструкторов.

В стране множество оборонных конструкторских бюро и массы энтузиастов радиодела. В журналах для самодельщиков довольно часто описывались такие схемы с использованием простых радиодеталей, во многом, которые были разработаны настоящими профессионалами.

Неплохой идеей будет использование в качестве датчиков готовые сенсоры с возможностью подключения как осветительных приборов, так и звуковых.

Статья была полезна?

0,00 (оценок: 0)

Простой датчик движения своими руками схема

Пользователь интересуется товаром MP12F — Эффективный автоматический контролер вентилятора охлаждения. Пользователь интересуется товаром NM — Набор для сборки стабилизированного блока питания 2, Пользователь интересуется товаром NM — Набор для сборки автоматического выключателя электроприборов. Пользователь интересуется товаром BMM — Универсальный автомобильный адаптер K-L-линии для инжекторных двигателей. Приглашаем Вас в фирменные магазины в Москве Подробнее.

Поиск данных по Вашему запросу:

Простой датчик движения своими руками схема

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Датчик движения для включения света схема принципиальная
• Датчик движения своими руками — этапы создания
• Собираем датчик движения для включения света
• Схемы подключения датчика движения
• Как сделать датчик движения своими руками?
• Датчик движения своими руками.
• Датчики движения своими руками

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Простое фотореле своими руками

Датчик движения для включения света схема принципиальная

Прибор, называемый датчиком движения, широко применяется в повседневной жизни. Эти устройства используются также для создания эффективных охранных систем. К сожалению, стоимость их не всегда доступна, особенно если величина периметра требует наличия не одного датчика, а нескольких. В этой статье мы расскажем о том, что представляет собой такой прибор, каковы его разновидности и принцип работы, а также разберемся, как сделать датчик движения своими руками в домашних условиях. Эти приборы подразделяются на наружные и внутренние: первые используются в уличных условиях, а вторые устанавливаются в помещениях.

Функционирование уличных устройств основано на расчете расстояния от них до объекта. Там, где необходимо срабатывание на большой дистанции обширная придомовая территория около многоэтажек или крупные частные владения , используются периметральные сигнализаторы, дистанция реагирования для которых может достигать метров.

Установка и подключение комнатных ДД производится внутри помещений в любом нужном месте. На улице их использовать нельзя из-за высокой чувствительности к перепадам температуры. Ультразвуковые приборы наиболее просты и долговечны, к тому же обладают наименьшей стоимостью. Основой их работы является излучение ультразвука и прием его при отражении от движущегося объекта. В основе работы микроволнового радиочастотного ДД лежит принцип радиолокатора. Устройство автоматически срабатывает только при улавливании сигналов в определенном диапазоне.

Специалисты считают, что такие приборы практичнее ультразвуковых, но и стоят они дороже. Принцип действия инфракрасных устройств напоминает работу термометра с высокой чувствительностью. Ввиду высокой чувствительности приборов к температурным колебаниям их нельзя ставить в кухне или рядом со входными дверьми. В представленном видео подробно рассказано о датчиках движения, их разновидностях и особенностях работы:. Теперь поговорим о том, как сделать датчик движения для включения света своими руками.

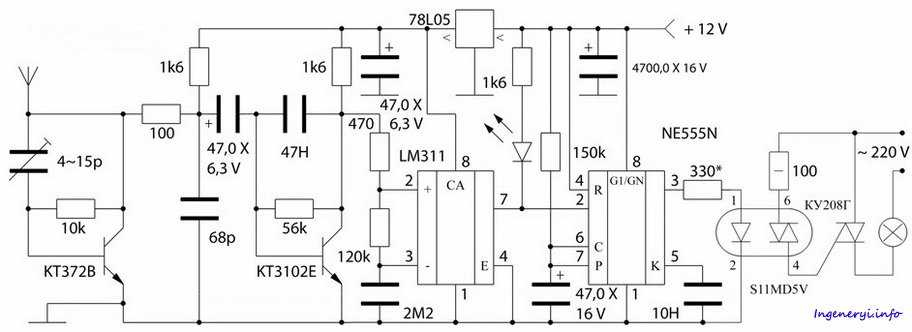

Техническая схема этого устройства, представленная на рисунке, достаточно проста, и для человека, имеющего некоторый опыт изготовления самодельных приборов, собрать ее не составит труда.
