Разводка электропроводки в частном доме

Электричество — дело серьезное и ответственное. Если собираетесь все работы делать самостоятельно, вам нужно делать все очень аккуратно и старательно. Правильная разводка электропроводки в частном доме  — залог безопасности, ведь по статистике 70% пожаров случаются из-за неисправностей электрики. Если вы не уверены в своих силах, лучше доверьте работу специалистам, только проверенным.

Разводка электропроводки в частном доме может быть сделана своими руками

Содержание статьи

  • 1 План действий
  • 2 Сколько фаз
  • 3 Составление плана и получение проекта
    • 3.1 Определение суммарной мощности
    • 3.2 Разбивка потребителей на группы
    • 3.3 Где поставить щиток
  • 4 Выбор кабелей и комплектующих
    • 4.1 Выбор кабелей
      • 4.1.1 Определение сечения жил
      • 4.1.2 Выбор типа оболочки
    • 4.2 Выбор розеток и выключателей
  • 5 Проводка своими руками
    • 5.1 Способы соединения проводов

План действий

Разводка электропроводки в частном доме делается до начала отделочных работ. Коробка дома выгнана, стены и кровля готовы, — самое время начинать работы. Последовательность действий такая:

  • Определение типа ввода — однофазный (220 В) или трехфазный (380 В).
  • Разработка схемы, расчет мощности планируемого оборудования, подача документов и получение проекта. Тут нужно сказать, что далеко не всегда в технических условиях вам определят заявленную вами мощность, скорее всего выделят не более 5 кВт.
  • Выбор составляющих и комплектующих, закупка счетчика, автоматов, кабелей и т.п.
  • Ввод электрики от столба в дом.  Выполняется специализированной организацией, вам нужно определиться с типом — воздушный или подземный, установить в нужном месте автомат ввода и счетчик.
  • Установить щиток, завести электричество в дом.
  • Прокладка кабелей внутри дома, подключение розеток, выключателей.
  • Устройство контура заземления и его подключение.
  • Тестирование системы и получение акта.
  • Подключение электричества и его эксплуатация.

Это только общий план, в каждом случае есть свои нюансы и особенности, но начинать нужно с получения технических условий подключения к электросети и проекта. Для этого нужно  определиться с типом ввода и планируемой мощностью энергопотребления. Нужно помнить, что подготовка документов может занять и полгода, так что подавать их лучше еще до начала стройки: на выполнение техусловий дается два года. За это время, наверняка, вы сможете выгнать стену, на которую можно будет поставить автомат и счетчик.

Сколько фаз

В частный дом может подаваться однофазное напряжение (220 В) или трехфазное (380 В). По нормам энергопотребления для частного дома на однофазную сеть максимальный расход на дом может составлять 10-15 кВт, на трехфазную — 15 кВт.

Трехфазный ввод нужен только тогда, когда требуется подключить мощное оборудование, работающее от сети 380 В

Так в чем разница? В том, что в трехфазную сеть можно напрямую включать мощные электроприборы — электроплиты или котлы отопления, духовки и тому подобное оборудование. Однако требования по вводу и разводка сети 380 В намного жестче: напряжение выше, больше шансов получить тяжелую травму. Потому, если дом у вас не больше 100  квадратов, и вы не думаете его отапливать электричеством, вам лучше проводить 220 В.

Составление плана и получение проекта

Определившись с типом ввода, можно приступать к разработке плана электрификации дома. Берете план дома в масштабе, и прорисовываете где будет стоять техника, прикидываете, где расположить розетки и выключатели. При этом нужно учитывать где какая крупногабаритная мебель будет стоять, и куда ее можно будет переставить, чтобы в эти зоны не наставить розеток и выключателей.

На плане нужно будет нанести все осветительные приборы: люстры, бра, торшеры, лампы. Для некоторых из них нужны будут выключатели, для некоторых — розетки. Потом нужно будет прикинуть, какие приборы в каждом помещении нужно будет включать. Например, на кухне установлена масса техники, которая работает постоянно. Для нее обязательно нужны розетки. Есть еще техника, которая включается периодически. Все это наносится на план, определяется оптимальное расположение точек включения. Такой же подход и в каждой из комнат.

Результат проектирования электропроводки в частном доме. У вас тоже должна получтся подобная схема

Определение суммарной мощности

Определившись примерно с тем, какая техника будет стоять в вашем доме, суммируете ее мощность. Средние мощности можно взять из таблицы: техники-то пока, наверное нет. Причем, где есть, учитываете пусковые нагрузки (они намного выше). К найденной сумме добавляете около 20% запаса. Результат и будет требуемой мощностью.  Ее и указываете в бумагах, подаваемых для получения разрешения на подключение электричества к участку. Если вам выделят заявленную мощность, вам очень повезет, но надеяться на это не стоит. Скорее всего, придется вкладываться в стандартные 5 кВт — самый распространенный лимит электричества на частный дом.

Средние значения мощностей приборов для расчета суммарной нагрузки на электропроводку частного дома своими руками

Разбивка потребителей на группы

Все эти потребители (это термин профессионалов) — лампы, прожекторы, выключатели, розетки — разбиваются на группы. Отдельной веткой разводится электрика на осветительный приборы. Обычно хватает одной, но это — не правило, может удобнее или целесообразнее будет сделать две ветки — на каждое крыло дома или на каждый этаж — зависит от типа и конфигурации здания. Точно в отдельную группу выделяется освещение подвального этажа, подсобных помещений, а также свет на улице.

Потом разбиваются на группы розетки. Сколько можно «сажать» на один провод — зависит от диаметра используемого провода, но не очень много — три-пять, не больше. На подключение каждого мощного прибора лучше выделить отдельную линию электропитания: это надежнее с точки зрения пожарной безопасности, и будет способствовать более долгой эксплуатации приборов.

В результате в кухню у вас может идти три-семь линий — тут техники больше всего и мощной тоже: на электрокотел, электроплиту отдельные линии нужны безоговорочно. Холодильник, микроволновку, электродуховку, стиральную машину лучше тоже «посадить» отдельно. Не такие мощные блендер, кухонный комбайн и т. д. можно включать в одну линию.

Проектирование электропроводки в частном доме: считаем количество групп и планируем что куда подключать

В комнаты идет обычно по две-четыре линии: в современном жилище и в любой комнате есть что включить в электросеть. Одна линия пойдет на освещение. На второй будут розетки, в которые нужно будет включить компьютер, роутер, телевизор, зарядку телефона. Все они не очень мощные и могут быть объединены в одну группу. Если предполагается установка кондиционера или будете включать электрообогреватель — нужны отдельные линии.

Если частный дом небольшой — дача, например, то групп вообще может быть две или три: она на все осветительные приборы, вторая — на улицу  и третья — на все внутренние розетки. В общем, количество групп — дело индивидуальное и зависит больше всего от размеров дома и количества электрооборудования в нем.

План электропроводки может быть совсем небольшим, если дом небольшой

По количеству полученных групп определяется количество автоматов на распределительном щитке в доме: к полученному количеству групп добавляете два-четыре на развитие (вдруг забыли что-то важное, или нужно будет что-то новое мощное включить, разделить слишком большую или далеко разнесенную группу группу на две и т. п.).  По количеству групп выбирается распределительный щиток и количество автоматов в нем: на каждую группу идет отдельный автомат. Если частный дом большой — на несколько этажей, имеет смысл поставит более мощные автоматы на каждый этаж, а к ним подключать автоматы групп.

Где поставить щиток

Нормативами место установки электрощитка не нормируется. Есть только ограничения насчет расстояния от трубопроводов он должен находится на расстоянии не менее 1 метра. Трубы берутся в расчет любые: водопровод, отопление, канализация, внутренние водостоки, газопровод и даже газовые счетчики.

Насчет помещений ограничений нет. Многие ставят щиток в котельной: раз уж техническое помещение, то разумно собрать тут все коммуникации. Принимающие органы претензий не предъявляют. Иногда удобнее расположить щиток возле входной двери. Если класс защиты соответствует требованиям, никаких претензий быть не должно.

Выбор кабелей и комплектующих

Стандартная сегодня схема электропроводки частного дома включает в себя два автомата. Один — входной — устанавливается до счетчика, как правило на улице. Его и счетчик опломбируют при вводе в строй. Второй автомат УЗО  ставят в доме перед щитком. Ток срабатывания (отключения) этих устройств подбирается так, чтобы первым отключался автомат, установленный в доме (его величина тока чуть меньше). Тогда при аварийном срабатывании вам не нужно будет лезть под крышу.

Типовая схема электропроводки частного дома: групп может быть много разных

Если расчетная нагрузка меньше 15 кВт схема стандартная — УЗО+автомат, счетчик и дальше деление на группы. При большей потребляемой мощности необходима будет установка трансформатора, его параметры и параметры всего оборудования будут указаны в проекте.

В последнее время при подключении частного дома к электросети, требуют устанавливать счетчик и автомат на улице. Это требование законодательно ничем не подтверждено, просто так  электрослужбе легче контролировать потребление. Если хотите, можно побороться, если нет — выбирайте счетчик и автомат в корпусе с повышенной пыле- и влаго- защищенностью — класс защиты не ниже IP-55. Для установки внутри здания защита должна быть меньше — IP-44, соответственно будет ниже и цена.

Выбор кабелей

Для электропроводки в частном доме лучше использовать кабели, а не провода. У них изоляция, как минимум в два раза лучше, потому и требования по прокладке не такие жесткие, да и использовать их безопаснее. Вся внутренняя разводка должна в частном доме должна быть сделана с защитным заземлением. Ранее таких требований не было, теперь же многие электроприборы имеют трехконтактные вилки и для безопасной работы требуют заземления. Потому кабель должен быть трехжильный.

В электрических кабелях жилы делают из меди или алюминия. Хоть алюминий и дешевле, его используют реже: он жесткий, чаще ломается, с ним сложнее работать. При самостоятельной разводке электропроводки в частном доме и отсутствии опыта это может стать проблемой. К тому же в деревянных домах внутри он вообще использоваться не может.

Определение сечения жил

После того как определились с материалом, можно выбирать диаметр жил кабеля. Делают это в зависимости от планируемой нагрузки на линии по таблице.

Расчет электропроводки — выбор сечения жил кабеля проводят по этой таблице

Сечение жилы подбирают по току или по мощности всех потребителей, подключенных к одному автомату. Вот тут вам еще раз пригодится план электрификации дома, где у вас прорисованы группы потребителей. Считаете сумму токов или мощностей всех приборов и выбираете нужное сечение жил по таблице.

Как таблицей пользоваться? Если решили укладывать медные провода, напряжение ввода 220 В, то для внутренней проводки подойдет левая ее часть, соответствующий столбец. Сравнивать будет найденную мощность всех подключаемых к группе потребителей (ее найти и посчитать проще). В той части, где речь идет о медных проводах, укладываемых  в лотки, пустоты, каналы, столбце «220 В» находите  ближайшее большее значение. По этой строчке двигаетесь вправо до колонки «Сечение, кв. мм». Указанная тут цифра и будет требуемым размером жил. Из проводников этого диаметра нужно будет делать электрическую проводку от автомата до розеток или выключателей.

Чтобы не запутаться при подсчете и прокладке, жилы одного диаметра обозначайте на плане определенным цветом (запишите, чтобы не забыть, каким цветом что обозначили). После того, как диаметр определен для всех групп потребителей, считают длину требуемых кабелей по каждому размеру, к найденным цифрам добавляют запас 20-25%. Вы рассчитали проводку для своего дома.

Выбор типа оболочки

Определенные требования к типу оболочки есть только при прокладке электрики в деревянных домах: там рекомендовано использовать тройную (NYM) или двойную (ВВГ) изоляцию кабелей. В домах их менее горючих материалов можно использовать любую изоляцию. Главное, чтобы она была целой, без трещин, наплывов и других повреждений. Если хотите перестраховаться, можно воспользоваться и проводниками с усиленной защитой. Это имеет смысл в помещениях с повышенной влажностью (кухня, ванная, бассейн, баня и т.п.).

Подробнее о том, как собрать электрический щиток своими руками читайте тут.

Выбор розеток и выключателей

Под какие-то мощные приборы розетки выбираются по максимальному (пусковому) току. Для остальных маломощных потребителей они идут стандартные. Нужно знать, что бывают они:

  • Наружные — когда корпус торчит из стены. Их устанавливать проще: на стену крепится подложка, а к ней сверху розетка. Но такие модели сейчас мало кто использует, даже на дачах. Причина эстетическая: не самое привлекательное зрелище.
  • Внутренние. Под электрическую часть делается углубление в стене, в него устанавливается и замуровывается монтажная коробка. Внутрь этой коробки вставляется электрическая часть розетки или выключателя.

Именно внутренние электрические розетки и выключатели сегодня чаще всего используются. Они оформлены в разном стиле, окрашены в разные цвета. Подбираются в основном в тон отделке, а если это невозможно, ставят белого цвета.

Как подключать проходные выключатели (включать/выключать свет с двух и более мест) читайте тут.

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

  • прокладка проводки только вертикально и  горизонтально, никаких скругленных углов или скошенных трасс;
  • все места соединений должны быть сделаны в монтажных распределительных коробках;
  • горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

  • Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.

    Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их). Если и могут они быть, то только в монтажных коробках, где их состоянии можно проверить

  • Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов.  Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.

    Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно

  • Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.



как провести электричество в доме от счетчика

Почти все владельцы квартир хотя бы раз в жизни сталкивались с необходимостью ремонта или создания электропроводки с нуля. Проще всего переложить все работы на специалистов, но многие хотят сэкономить и выполнить электрику своими руками. Сделать это вполне реально, если понимать принципы создания электропроводки и не бояться потенциальных сложностей. Процесс не является простым, но при этом он весьма увлекательный.

  • Виды электромонтажа
  • Рекомендации по монтажу
    • Составление схемы
    • Выбор и расчет материалов
    • Установка элементов электропроводки
    • Коммутация устройств

Виды электромонтажа

На первом этапе важно определиться со способом монтажа проводки своими руками. Их существует два типа – открытый и скрытый. При использовании первого вида все элементы электропроводки крепятся на поверхности стен, а трассы укладываются в специальные кабель-каналы. Среди преимуществ этого способа монтажа можно отметить следующее:

  • если участок проводки был поврежден, его легко заменить;
  • подготовительные и монтажные работы не отличаются высокой сложностью;
  • при необходимости можно легко добавить новые места разветвлений.

Однако открытая проводка редко вписывается в дизайн помещения. Кроме этого, велик риск повреждения кабелей. Чаще всего владельцы квартир предпочитают выполнять подключение проводки скрытым способом.

Для этого провода укладываются в специальные канавки (штробы), предварительно сделанные в стенах и на потолке. Также активно используются специальные плинтусы, имеющие кабель-каналы. Преимущества скрытой проводки очевидны:

  • отлично вписывается в общий интерьер помещения;
  • является менее затратной в сравнении с открытым монтажом;
  • риски повреждения кабелей минимальны;
  • увеличивается срок службы всех элементов проводки;
  • обеспечивает высокую пожаробезопасность (исключение — строения из дерева).

Впрочем, скрытая проводка имеет и некоторые недостатки. В первую очередь это касается более высокой сложности эксплуатации и ремонта. Для замены вышедшего из строя участка проводки или установки новой точки придется повредить отделочный материал. Кроме этого, отыскать место повреждения скрытых проводов без использования специального прибора невозможно. Также стоит отметить и более высокую сложность монтажных работ, если было решено провести свет в доме своими руками.

Рекомендации по монтажу

Вполне очевидно, что проведение работ по созданию электропроводки своими руками может занять много времени. Однако в результате можно хорошо сэкономить. Если следовать рекомендациям, то серьезных проблем возникнуть не должно.

Составление схемы

Когда требуется провести проводку в доме от счетчика с нуля, стоит предварительно начертить схему. Это позволит значительно облегчить последующие работы. Проектируя схему, нужно предусмотреть месторасположение всех элементов электропроводки:

  • средств автоматики — приборов УЗО и автоматических выключателей;
  • бытовой техники большой мощности — для обеспечения электричеством стиральной машины, электрокотла и других аналогичных устройств потребуется специальная силовая линия;
  • потолочных светильников;
  • распределительных коробок, выключателей и розеток.

Однако этой информации для составления правильной схемы электропроводки будет недостаточно. Существует несколько требований, которые должны соблюдаться при выполнении разводки электрики в помещении. Среди них особое внимание нужно обратить на следующие рекомендации:

  1. Проводники должны проходить по потолку и стенам строго в вертикальной и горизонтальной плоскости.
  2. Поворот кабелей должен осуществляться под углом 90°.
  3. Допускается монтаж проводки по полу, если используется специальный плинтус.
  4. Проводники должны прокладываться по стене на расстоянии 20 см от потолка и опускаться к точкам установки выключателей и розеток в вертикальной плоскости.
  5. Расстояние от электропроводки до оконных и дверных проемов должно составлять 10 см.
  6. Выключатели монтируются на высоте 80 или 150 см от пола, а розетки — 30 см.

Когда схема будет создана, можно приступать к разметке.

Выбор и расчет материалов

К этому этапу следует подойти с максимальной ответственностью. Не стоит экономить на элементах электропроводки, ведь дешевые изделия низкого качества могут стать причиной аварий и быстро выйти из строя. При выборе материалов стоит воспользоваться следующими рекомендациями:

  1. Кабель-каналы и распределительные коробки должны быть изготовлены из негорючих материалов.
  2. Выключатели и розетки открытого типа значительно проще установить в сравнении со скрытыми.
  3. Медный кабель способен выдерживать более высокие нагрузки и отличается длительным сроком службы в сравнении с алюминиевыми проводниками. Лучше выбрать провода марки NYM, ПВС либо ВВГ.
  4. Показатель поперечного сечения жил провода на каждую розеточную группу должен составлять не менее 2,5 мм2.
  5. Мощная бытовая техника подключается с помощью толстого кабеля сечением 4 мм2.
  6. Для установки освещения используются проводники с сечением жил 1,5 мм2.

Кроме подсчета необходимого количества розеток, распределительных коробок и выключателей, следует установить и требуемое количество провода. При этом кабель необходимо приобретать с запасом, чтобы избежать проблем.

При расчете длины проводника стоит воспользоваться несколькими рекомендациями:

  1. Во время монтажа коробок к длине кабеля следует добавить не только глубину элемента, но и еще 5 см.
  2. При установке светильников с обычными лампами накаливания размер кабеля следует увеличить на 10 см, а для люминесцентных ламп — на 15 см.
  3. Для соединения проводников между собой к размеру каждого отрезка стоит прибавить от 10 до 15 см.

Если желания заниматься точными расчетами нет, тогда можно площадь помещения умножить на 2.

Установка элементов электропроводки

Когда все необходимые материалы и элементы проводки приобретены, можно приступать непосредственно к монтажу. Поскольку скрытая электропроводка является наиболее популярной, следует рассмотреть её выполнение. На первом этапе необходимо в соответствии с разметкой сделать в стенах канавки для укладки проводников. Их глубина и ширина равны 2 см. В точках монтажа розеток, коробок и выключателей с помощью перфоратора и специальной насадки (коронки) вырезаются установочные отверстия.

Следующим шагом станет монтаж распределительных коробок и подрозетников. Они устанавливаются с помощью шурупов и дюбелей либо раствора гипса. Сразу следует предупредить, что приобретать стоит изделия одного изготовителя. Чаще всего сложности у домашних мастеров вызывает монтаж группы розеток либо выключателей, а также их сочетаний. Производители изделий уверяют, что достаточно их лишь соединить и после этого можно устанавливать в предварительно вырезанные отверстия.

На практике это не совсем так, ведь массивная пластиковая конструкция может выгибаться и не устанавливаться в полость стены. Чтобы упростить монтаж, стоит изготовить простейшее приспособление из алюминиевого уголка размером 25х25х2,5 мм. Основным требованием к этому материалу является высокая жесткость.

Необходимое количество подрозетников соединяется в единую конструкцию, после чего измеряется межцентровое расстояние между каждым элементом. Затем выполняются следующие действия:

  1. Уголок прикладывается к плоскости соединенных коробок, от краев конструкции откладывается по 10 см. Затем он отпиливается в этот размер.
  2. Посередине полочки уголка проводится осевая линия, на расстоянии 1,5—2 см от нее размечаются крепежные отверстия.
  3. Конструкция из коробок устанавливается посередине алюминиевого уголка, после чего размечается местоположение крайнего левого отверстия.
  4. По осевой линии намечаются еще 4 отверстия, расстояние между которыми составляет 71 см.
  5. В отмеченных точках сверлятся отверстия диаметром 4 мм.

После выполнения всех этих действий остается прикрутить коробки и проверить плотность их прилегания. Когда вся конструкция будет приложена к стене, осевые линии на уголке и стене должны совпадать. После этого коробки устанавливаются на гипсовый раствор.

Коммутация устройств

После прокладки кабеля и установки всех элементов проводки необходимо их правильно соединить. Удалить изоляционный слой с проводников можно с помощью обычного ножа или же воспользоваться специальным съемником — стриппером. Во втором случае справиться с поставленной задачей будет крайне просто. Стриппер позволяет быстро снять изоляцию с проводов на нужной длине и при этом не повреждает токоведущую жилу.

В качестве примера можно использовать подключение группы розеток, состоящей из четырех элементов. Сразу следует заметить, что к каждой розетке нужно тянуть пять проводников. Для решения поставленной задачи достаточно всего одного кабеля, из которого затем делается необходимое количество ответвлений. Алгоритм действий следующий:

  1. С проводника снимается изоляционный слой на длину гильзы (около 3 см).
  2. Нарезаются отрезки провода аналогичной марки и сечения длиной 10 см.
  3. В крайней коробке на подводящем проводе делают 2 ответвления — на эту и соседнюю розетку.
  4. В гильзу вводятся три проводника одного цвета, после чего обжимаются. Эта операция должна быть выполнена для всех трех проводников — фазы, рабочего и защитного нуля.
  5. Затем от разветвления 3 проводника используются для коммутации текущей розетки, а оставшиеся протягиваются в следующую коробку.
  6. Операция повторяется на всех других розетках, кроме последней.
  7. После подключения все соединения необходимо изолировать с помощью термоусадочного материала.

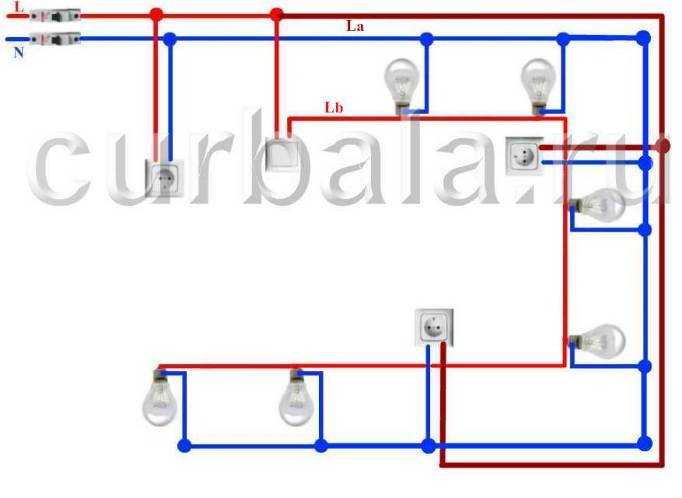

Ниже приведена схема такой коммутации.

В результате к общей трассе должны быть подключены все розетки. Если одно устройство выйдет из строя, то остальные продолжат исправно функционировать. Похожая схема используется и при подключении группы светильников. Ее очень просто реализовать с помощью клемм Wago. Питающий проводник разделяется на два, один из которых используется для подключения ближайшего светильника через трехместную клемму, а второй является продолжением трассы. Процесс повторяется до последнего элемента схемы.

Как подключить электросчетчик

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 06.06.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено
Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s
Наблюдательный совет

пклин / Getty Images

Обзор проекта

Домовладелец очень редко работает с электросчетчиком, который контролирует текущее потребление в доме. Это устройство, которое обеспечивает точку подключения, где электроэнергия проходит через стену дома к главному щиту обслуживания, официально принадлежит энергетической компании, а не домовладельцу.

Поэтому любые проводные соединения должны выполняться профессиональным электриком или техническим специалистом энергетической компании. Фактически домовладельцам могут запретить работать у электросчетчика в любом случае. Но все же может быть полезно понять принцип работы электросчетчика и особенности его подключения.

Устройство электрического счетчика

Внутри стандартной коробки бытового электросчетчика находится центральная нейтральная шина с наконечниками для подключения проводов на каждой и две горячие шины, каждая с наконечниками для подключения проводов на каждом конце. Также имеется соединительный наконечник для заземляющего провода, который присоединяется к центральной нейтральной шине. Ни один из этих наконечников для подключения проводов не виден, если сам механизм счетчика не удален из коробки.

Фактические проводные соединения довольно легко понять. Три многожильных провода большого сечения (два горячих и один нейтральный) входят в коробку счетчика от погодной головки на металлической мачте (или от подземной коммуникации) и присоединяются к соответствующим линейным клеммам на горячей и нулевой шинах в счетчике. коробка.

Эти фидерные провода известны как провода линии , а сторона линии счетчика представляет собой верхнюю часть. Провода нагрузки , идущие к панели внутреннего автоматического выключателя, подключаются к остальным клеммам нагрузки на шинах в нижней части основания счетчика. А заземляющий провод, идущий к заземляющему стержню, соединяется с заземляющим наконечником внутри коробки счетчика. Чаще всего заземляющий провод подключается не к основанию счетчика, а к щиту главного выключателя.

Процесс, с помощью которого электрик или коммунальщик подключает электросчетчик, включает в себя в общей сложности семь простых проводных соединений: три линейных соединения, три соединения нагрузки и соединение заземления.

Оборудование/инструменты

  • Инструмент для зачистки проводов
  • Отвертки
  • Ручка или карандаш

Материалы

  • Лист бумаги или блокнот
  1. Подсоедините горячие провода линии

    Когда коммунальная компания подключает счетчик, техник опускает служебные провода с подвесной мачты или в коробку счетчика через подземный ввод. Когда коробка счетчика открыта и сервисные провода отключены, техник зачистит два провода под напряжением (или прикрепит хомуты, которые позволяют прикрепить провода болтами), а затем прикрепит их к назначенным клеммам на шинах под напряжением. Затем они затянут винты и потянут провода, чтобы убедиться, что соединения плотные.

    В некоторых системах провода горячей подачи представляют собой два черных провода, а в других системах будут черный и красный провода.

    Ель / Тимоти Тиле

  2. Подсоедините горячие провода нагрузки

    Сторона нагрузки электросчетчика, которая передает питание на главный сервисный щит, может быть подключена либо непосредственно к щиту, либо к промежуточному разъединителю. Для этого концы двух горячих проводов нагрузки зачищаются и подключаются к двум нижним клеммам нагрузки на горячих шинах счетчика. Опять же, техник затянет винты и потянет за провода, чтобы убедиться в надежности соединений.

    Ель / Тимоти Тиле

  3. Подсоедините провод заземления

    Наряду с горячим и нулевым проводом в систему входит отдельный заземляющий провод, идущий от коробки счетчика к заглубленной в землю штанге заземления. Провод заземления подключается к клемме заземления в центре счетчика, которая соединена с нулевой шиной. Другой конец заземляющего провода присоединяется к заземляющему стержню через фитинг, известный как заземляющий наконечник .

    Чтобы эффективно защитить этот заземляющий провод, техник может проложить заземляющий провод через полый металлический трубопровод к заземляющему стержню, закопанному в землю. Без этой защиты провод заземления может быть поврежден газонокосилкой или триммером для сорняков.

    Ель / Тимоти Тиле

  4. Подсоедините нейтральные провода

    Последним шагом является подключение нейтральной линии и проводов нагрузки, которые обычно помечаются белой лентой, чтобы идентифицировать их как нейтральные. Техник зачищает и прикрепляет эти нейтральные провода к верхней и нижней клеммам на нейтральной шине в центре коробки счетчика. Плотно затянув винты отверткой, техник дергает за провода, чтобы убедиться, что они надежно закреплены.

    Теперь техник прикрепляет механизм счетчика, закрывает и блокирует счетчик, а затем включает питание сервисных проводов и проверяет правильность работы счетчика.

    Ель / Тимоти Тиле

Как электросчетчик контролирует энергопотребление

Роберт Ллевеллин / Getty Images

Электрический счетчик существует для того, чтобы энергетическая компания могла контролировать текущее потребление и выставлять вам соответствующие счета. Электрический счетчик обычно представляет собой прозрачное измерительное устройство в стеклянном корпусе, напоминающее большой каменный кувшин. В стеклянном куполе находятся измерительные устройства, которые включают в себя циферблаты и колеса на измерителях более старых моделей или цифровой дисплей на более новых моделях. Счетчик не только измеряет мощность, но и дает возможность коммунальной компании отключить электричество от вашего дома.

Обычно есть пять циферблатов для измерения киловатт и большое вращающееся колесо, которое находится под ними. Этот тип счетчика может считываться владельцем собственности, который сообщает результаты. Или коммунальная компания прочитает его для вас, иногда за дополнительную плату. Новые электрические счетчики являются цифровыми и фактически считываются из офиса коммунальной компании. Сигнал, идентифицирующий ваш конкретный счетчик, отправляется по служебным проводам от электросчетчика в коммунальную компанию.

Электрические счетчики считывают потребляемую мощность в киловатт-часах. Проще говоря, 1 киловатт-час = 1000 ватт-часов. Счетчик считывает полную потребляемую мощность (в ваттах) всех приборов, осветительных приборов и подключаемых устройств в доме.

Считывание показаний счетчика

Если этого требует ваша коммунальная система, раз в месяц вы будете «считывать показания счетчика». То, как вы это сделаете, будет зависеть от того, какой у вас старый аналоговый счетчик или более новый цифровой.

На аналоговом счетчике вы запишите показания на пяти циферблатах слева направо и скопируете эти показания в отчет для энергетической компании. Как правило, указатели на циферблате находятся между цифрами, и вы сообщаете меньшую из двух цифр. Если указатель циферблата находится точно на цифре, проверьте циферблат сразу справа.

Если он еще не прошел 0, вы будете читать использовать меньшее число для чтения предыдущего циферблата. (У вашей коммунальной компании будут точные инструкции о том, как считывать показания счетчика; в некоторых случаях вам может потребоваться просто скопировать внешний вид циферблатов, например, нарисовать циферблат. )

С цифровым счетчиком считывание показаний счетчика — это просто запись числового значения, отображаемого на цифровом показании.

Проводка распределительного щита от счетчика электроэнергии до блока потребителей

Электрическая проводка Установка распределительного щита (однофазное домашнее питание от опоры электросети и счетчика энергии до потребителя)

Содержание

Как подключить распределительный щит?

Распределительный щит, также известный как «Щит панели», «Щит переключателей и предохранителей» или «Потребительский блок », представляет собой коробку, установленную в здании, содержащую защитные устройства, такие как автоматический выключатель, предохранители, изолятор, выключатели, УЗО. и MCB и т. д. Электропитание (230 В переменного тока и 120 В переменного тока в США) подключается через вторичную обмотку трансформатора (3, 4-фазная проводная система), однофазный счетчик энергии и MCBS (DP и SP) к вспомогательным цепям. Схемы для защиты всех подключенных электрических устройств и приборов через установку электропроводки.

  • Учебное пособие по подключению: подключение распределительного щита с УЗО (однофазное питание от столба электросети и счетчика электроэнергии к потребительскому блоку)

В следующей однофазной электропроводке для домашнего питания мы использовали автоматический выключатель на 63 А (DP), УЗО на 63 А (DP) и различные номинальные автоматические выключатели (SP), такие как 20 А, 16 А, 10 А и т. Д., В соответствии с вашими потребностями.

На приведенном ниже рисунке показана установка однофазного электроснабжения дома и подключение распределительного щита. Вы можете увидеть однофазное электропитание (230 В переменного тока и 120 В переменного тока для США), т. е. линию (красный) и нейтраль (черный) передача однофазного питания от вторичной обмотки трансформатора и опоры электросети (3-фазная, 4-проводная (звездная) система) к однофазному счетчику энергии.

Связанные руководства по электромонтажу:

  • Различные типы систем электропроводки и методы электромонтажа
  • Как подключить переключатели параллельно?

Провода под напряжением и нейтрали идут к главному двухполюсному автомату защиты . Затем MCB под напряжением от DP подключается к сегменту общей шины для MCBS, который напрямую подключается к однополюсному автоматическому выключателю. Отходящие ИП МЦБС подключаются к подцепям, оконечным подцепям и электрическим устройствам и приборам.

  • Сообщение по теме: Как подключить и установить портативный генератор к домашней системе электроснабжения (3 метода)

Нейтраль от главного DP MCB подключается к нейтральной линии, а отходящие провода подключаются к вспомогательным, оконечным подцепям и электроприборам. Имейте в виду, что все электрические устройства и приборы должны быть подключены к заземлению для обеспечения безопасности, которое напрямую подключено к заземляющему электроду и пластине заземления для надлежащего заземления и заземления.

Ниже приведена схема подключения распределительного щита, однофазного электропитания от электрического столба и счетчика электроэнергии к главному распределительному щиту (без УЗО = устройства защитного отключения).

Щелкните изображение, чтобы увеличить его

Электропроводка распределительного щита (однофазное питание от опоры электросети и счетчика электроэнергии к потребителю

Хотя мы уже обсуждали распределительный щит, типы распределительных щитов, такие как главный распределительный щит (MDB), дополнительный Распределительный щит (SDB), оконечный распределительный щит (FDB), подцепи и заключительные подцепи в предыдущем посте, поэтому мы обсудим только основные электропроводные аксессуары, используемые в этой базовой установке главного распределительного щита однофазного домашнего питания.0115

Требование к проводке однофазного распределительного щита

  • DP = двухполюсный автоматический выключатель (главный изолятор или главный выключатель).
  • SP = однополюсный автоматический выключатель (автоматические выключатели и предохранители).
  • MCB и CB = миниатюрный автоматический выключатель и автоматический выключатель.

Сопутствующее руководство по электромонтажу: как подключить трехфазный счетчик электроэнергии в кВтч?

DP = двухполюсный MCB (главный выключатель)

Это позволяет вам включать и выключать подачу электроэнергии в ваш дом, так как это основной рабочий переключатель для контроля и управления потоком электроэнергии в системе электропроводки. С помощью главного выключателя вы можете немедленно отключить подачу электроэнергии в доме в случае чрезвычайной ситуации, например, при поражении электрическим током, возгорании, коротком замыкании или во время работы на главной плате для устранения неполадок или технического обслуживания системы. Несколько главных выключателей и щитов предохранителей могут использоваться в случае нескольких блоков питания, т. е. для разных этажей и т. д.

  • Связанное руководство по электромонтажу: схема электропроводки на лестнице — как управлять лампой из 2 мест с помощью 2-позиционных переключателей?

(CB) Автоматические выключатели (SP)

Автоматический выключатель – это устройство, которое отключает цепь от источника питания при нештатной ситуации и делает цепь в нормальных условиях аналогичной плавкому предохранителю. Это автоматические защитные устройства в главном распределительном щите или блоке предохранителей, которые отключают цепь при обнаружении неисправности. размер предохранителя и автоматического выключателя аналогичен, но использование автоматического выключателя вместо предохранителя имеет смысл из-за автоматической работы. Кроме того, вы можете сбросить его снова, если он когда-либо сработает.

Схема электрической проводки однофазного распределительного щита 230 В, 63 А (потребитель) для блоков переменного тока, освещения и радиальных цепей 13 А

Вы также можете ознакомиться с соответствующими руководствами по установке электрической проводки, приведенными ниже.
