Как правильно подключить контактор: схемы подключения
Содержание:
Контактор модульный
Контактор ABB представляет собой устройство, контакты которого замыкаются или размыкаются катушкой (электромагнитом). Подали напряжение на катушку (электромагнит), и контакты самого контактора в зависимости от его исполнения или замкнулись или разомкнулись. Катушки контактора рассчитаны на напряжение, как переменного тока (АС), так и постоянного (DC), поэтому при выборе контактора обращайте внимание на этот параметр. Напряжение можно подключать от 12 до 415 В, на это тоже обязательно надо обратить внимание, т.к. модульный контактор, рассчитанный на напряжение 12В при подаче на него 220 В просто сгорит.
Модульные контакторы ABB делятся на две серии: ESB и EN. Отличие в том, что контакторы ESB управляются только подачей или отключением напряжения и рассчитаны на токи 20, 24, 40 и 63А, а контакторы EN имеют дополнительное ручное управление (включение/отключение) и рассчитаны на токи до 40А.
У контакторов два вида контактов. Одни контакты – это силовые контакты, которые размыкают или замыкают силовые цепи, а другие – контакты управления самим контактором, т.е. непосредственно дают команду на замыкание/размыкание силовых.

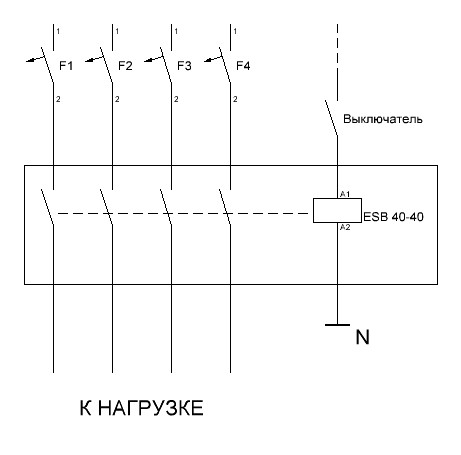

Контакты управления А1-А2 обозначаются одинаково на всех контакторах. Именно к ним надо подать или снять напряжение, чтобы силовые контакты размыкались или замыкались.
Силовые контакты, которые включают или отключают нагрузку, подключенную к контактору, всегда парные 1-2, 3-4, 5-6, 7-8 и т.д.
Количество пар силовых контактов у магнитных пускателей ABB чётное, или два или четыре. Обозначаются или НО (нормально открытый) или НЗ (нормально закрытый). Т.е. при отсутствии напряжения на катушке НО – разомкнуты, при подаче напряжения на катушку НО замыкаются, ну а НЗ соответственно наоборот. Вариации бывают разными 2НО (два открытых контакта), 3НО-1НЗ (три открытых + один закрытый) и т.д., и обозначаются на корпусе контактора цифрами 40 (четыре контакта НО), 20 (два контакта НО), 22 (два НО и два НЗ), 02 (два НЗ).
Например, из названия контактора ABB EN40-40N следует, что этот модульный контактор рассчитан на номинальный ток 40А и имеет четыре НО (нормально открытых) контакта. Также указано, что катушка контактора рассчитана на напряжение 230В переменного или постоянного тока.
Для защиты катушки управления контактора правильно ставить в её цепь автоматический выключатель, и т.к. мощность потребляемая катушкой мизерная, то номинал автомата лучше брать не более 1А.
Контактор ESB 20А занимает 1 модуль, 24А – 2 модуля, 40 и 63А – занимают по 3 модуля на дин-рейке.
Контакторы бывают также и с ручным управлением, точнее с комбинированным. Т.е. можно при помощи переключателя включать и выключать модульный контактор руками, передвигая рычажок. На фото ниже показан контактор ABB EN-40-4НО с ручным управлением.
К контакторам, как и к другим модульным приборам ведущих серий ABB, Легранд, Шнейдер Электрик, Хагер, можно прикреплять по бокамдополнительный контакт.
Только следует учитывать, что это “не совсем полноценные” контакты, у них номинальный ток только до 6А.
Ниже привожу пример дополнительного контакта к контактору Legrand. В дополнительном контакте на самом деле имеется два контакта, один НЗ, другой НО.
Устройство и принцип работы
Магнитные пускатели и контакторы можно подключать самим, достаточно понять принцип работы устройств и настройку схем. Состоит пускатель магнитный из магнитопровода и катушки-индуктора. Магнитный провод имеет две части подвижную и не подвижную, первая закрепляется на пружине и осуществляет свободное движение, а вторая установлена на теле устройства и неподвижна.
В отверстии второй части установлена катушка, ее расположение влияет на номинальные контакторы пускателя с катушкой, подразделяются на 12 V и 24 V, 110 V и 220 V и 380 V. А вторая часть служит для подвижных и неподвижных контактов. Если питание не поступает, первая часть отжимается пружинами, а состояние контактов не меняется и остается в первоначальном виде.
Как только напряжение появляется, при нажатии пусковой кнопки или другом поступлении электроэнергии, катушкой регулируется генерация электромагнитного поля, при котором притягивается первая часть устройства и расположение контактов меняется.
Если напряжение пропадает, зона электромагнитного поля иссякает, пружинная часть отжимается в подвижной стороне контактора в верхнюю сторону, а состояние контактов возвращается в первоначальный вид. Так работает электромагнитный пускатель, напряжение появляется в контактах происходит замыкание, пропадает происходит размыкание. На контактное устройство подключаются постоянные или переменные приборы с напряжением.
Но нужно следить за параметрами устройства, чтобы они не превышали заявленные в инструкции по применению.
Пускатели делятся на два типа с нормальными закрытыми контактами и нормальными открытыми. От этого можно понять, как они работают, первые отключают напряжение, а вторые включают, чтобы питание подавалось нужно использовать номер два, а чтобы подавлялось первый.
Основные виды и типы контакторов
Для выполнения различных условий работы, задач и управления разными видами электрических систем и оборудования существуют контакторы с разнообразным функционалом.
По типу электрического тока коммутирующие устройства бывают:
- постоянного тока – предназначенные для коммутации сетей постоянного тока;
- переменного тока – работающие и выполняющие свою задачу в сетях переменного тока.
По типам конструкции эти механизмы различаются по количеству полюсов. Наиболее широко применяются однополюсные и двухполюсные устройства, реже – трехполюсные.
Трехполюсные приборы применяются в трехфазных электрических сетях переменного тока для управления мощными электродвигателями и прочими устройствами. В промышленности производят и используют многополюсные контакторы, но такие механизмы используются крайне редко и выполняют специфические задачи.
По наличию дополнительных систем:
- без дугогасительной системы;
- имеющие дугогасительную систему.
Наличие дугогасительной системы, о которой было сказано выше, не является обязательным конструктивом для сетей 220 В, но обязательно применяется в устройствах и в сетях с высоким напряжением (380 В, 600 В). Такая система гасит электрическую дугу, неизменно возникающую при высоком напряжении, при помощи поперечного электромагнитного поля в специальных камерах.
По типу управления контактором:
- ручное (механическое) – оператор сам включает или отключает устройство;
- с помощью слаботочной линии – коммутация происходит дистанционно;
По типу привода коммутирующие устройства бывают электромагнитные и пневматические. Самые распространенные и эффективные – механизмы, работающие с помощью электромагнитной индукции. Пневматические в основном применяются на железнодорожном транспорте (например, в локомотивах поездов), где есть системы сжатого воздуха.
По типу монтажа применяют бескорпусные и корпусные контакторы. Первые – монтируются в электрических щитах или внутри электроустановок и не защищены от попадания влаги и пыли, а вторые могут монтироваться в любом месте и очень часто имеют хорошую влаго-, пылезащиту.
В чём разница между контактором и магнитным пускателем
Очень часто контакторы путают с магнитными пускателями и это обоснованно, так как по сути это одно и то же. Данные типы устройств конструктивно выполнены практически идентично. Отличие же этих устройств в назначении: если контактор это моноблочный прибор, является выключателем и в основном служит для коммутации цепей, то электромагнитное реле (пускатель) в том числе выполняет защитную функцию, например, экстренно размыкая цепь при перегреве, и имеет в своем составе несколько контакторов, защитные устройства и управляющие элементы.
Существует такой вид коммутирующего устройства, как промежуточное реле – это прибор небольшой мощности, который служит для коммутации в слаботочных цепях и может выдержать намного больше циклов размыкания, чем контактор.
Где и зачем применяется
Электромагнитные пускатели и контакторы встраиваются в силовую сеть, которая занимается транспортированием тока, может быть постоянное или переменное напряжение, работа применяется на электромагнитных индукциях.
Устройства оснащаются набором сигнальных контактов, через них питаются подключенные приборы. Одни выполняют вспомогательную функцию, а другие рабочую.
Электроустановки и электродвигатели управляются пускателями, но не защищают их при падении напряжения, так как происходит размыкание силового контакта, и работа прибора, на который распределяется электромагнит приостанавливается и самостоятельное включение исключается.
Чтобы привести оборудование в действие нужно воспользоваться кнопкой “пуск”. Это обеспечивает безопасность, так как из-за самопроизвольного включения могут произойти аварии.
В схемы подключения пускателя могут включаться реле с тепловым действием, они предназначены предохранять электродвигатели и другие установки от длительной работы. Бывают однополюсные и двухполюсные магнитные пускатели. Срабатывают при воздействии токовой перегрузки двигателей, по которым проходит напряжение.
Схемы подключения контактора
Контакторы выпускаются многими производителями электротехнической продукции и имеют разные типы и исполнение.
При подключении такого устройства важно строго руководствоваться рекомендациями завода-изготовителя и нормативной электротехнической документацией. В инструкции и на самом корпусе прибора в обязательном порядке будет располагаться схема подключения данного механизма и его главные характеристики. Разобраться в этой электрической схеме профессиональному электрику не составит никакого труда, а вот неспециалисту придется немного постараться.
Обратите внимание! Для работоспособности схемы используется нормально открытый контакт контактора для реализации самоподхвата расположенный параллельно пусковой кнопке.
Независимо от того каким-образом подключается контактор в системе обязательно используется два вида сети: силовая и сигнальная. Сигнальная линия запускает сам контактор, а он в свою очередь замыкает силовую линию.
При подключении к мощным асинхронным двигателям важно подключать последовательно с контактором тепловое реле, для защиты двигателя от перегрева и автомат для защиты от короткого замыкания.
Разобраться в назначении, конструкции и принципах работы данного сложного устройства оказалось совсем не сложно. Важно помнить, что правильно подключённый прибор – залог долгой и безопасной службы контактора. При подключении необходимо работать только при отключенном электропитании, помнить о мерах электробезопасности и общих правилах охраны труда, и строго их выполнять. А если что-то в работе или подключении этого прибора вам все же осталось непонятно, то лучшим вариантом будет обратиться к профессиональным электрикам для подключения данного устройства.
Схемы подключения МП (или КМ) с катушкой на 220 В
- Кн «СТОП» – кнопка «Стоп»
- Кн «ПУСК» – кнопка «Пуск»
- КМП – катушка МП (магнитного пускателя)
- Кн МП – силовые контакты МП
- БК – блок контакт МП
- Тр – нагревательный элемент теплового реле
- КТР – контакт теплового реле
- М – электродвигатель
Схема подключения электродвигателя (рекомендуемый тип подключения обмоток треугольник) на 220 В
Обозначение элементов аналогично на сх.
Выше
Обратите внимание, в схеме участвует тепловое реле, которое через свой дополнительный контакт (нормально замкнутый) дублирует функцию кнопки «Стоп» в кнопочном посте.
Подключение пускателя с катушкой 220 В к сети
Собственно, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазной сети более простая, потому начнем с нее — будет проще разобраться дальше.
Питание, в данном случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в верхней части корпуса (смотрите фото).
Сюда можно подать питание для катушки
Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку. К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно. Например, на входы L1 и L2 можно подать постоянное напряжение от аккумулятора, которое будет питать какое-то устройство, которое подключить надо будет к выходам T1 и T2.
Подключение контактора с катушкой на 220 В
При подключении однофазного питания к катушке неважно на какой вывод подавать ноль, а на какой — фазу. Можно провода перекинуть. Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса. И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1.
Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник. Но есть гораздо более интересные варианты. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения. В этом случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответствующему разъему выхода катушки (на фото выше это A2).
Схема с кнопками «пуск» и «стоп»
Магнитные пускатели чаще всего ставят для включения электродвигателя. Работать в таком режиме удобнее при наличии кнопок «пуск» и «стоп».
Их последовательно включают в цепь подачи фазы на выход магнитной катушки. В этом случае схема выглядит как на рисунке ниже. Обратите внимание, что
Схема включения магнитного пускателя с кнопками
Но при таком способе включения пускатель будет в работе только то время, пока будет удерживаться кнопка «пуск», а это не то, что требуется для длительной работы двигателя. Потому в схему добавляют так называемую цепь самоподхвата. Ее реализуют при помощи вспомогательных контактов на пускателе NO 13 и NO 14, которые подключаются параллельно с пусковой кнопкой.
Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата
В этом случае после возвращения кнопки ПУСК в исходное состояние, питание продолжает поступать через эти замкнутые контакты, так как магнит уже притянут. И питание поступает до тех пор, пока цепь не будет разорвана нажатием клавиши «стоп» или срабатыванием теплового реле, если такое есть в схеме.
Питание для двигателя или любой другой нагрузки (фаза от 220 В) подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T.
Подробно показано в какой последовательности лучше подключать провода в следующем видео. Вся разница в том, что использованы не две отдельные кнопки, а кнопочный пост или кнопочная станция. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети 220 В.
Схема подключения МП (или КМ) с катушкой на 380 В
- Кн «СТОП» – кнопка «Стоп»
- Кн «ПУСК» – кнопка «Пуск»
- КМП – катушка МП (магнитного пускателя)
- Кн МП – силовые контакты МП
- БК – блок контакт МП
- Тр – нагревательный элемент теплового реле
- КТР – контакт теплового реле
- М – электродвигатель
Схемы подключения потребителей и модульных контакторов
В соответствии с типом используемого электрооборудования, в каждом случае предусмотрена индивидуальная схема подключения модульного контактора.
Наибольшее распространение получил стандартный вариант, где используется всего один прибор, а также схемы – реверсивная и с подключением однофазных потребителей. Каждую из них следует рассмотреть подробнее.
Самая популярная схема – подключение трехфазного электродвигателя через контактор модульный КМ (рис. 1). Для управления используются обычные кнопки ПУСК и СТОП. Защита от перегрузок осуществляется с помощью теплового реле. На случай коротких замыканий электрическая цепь оборудуется автоматическим выключателем.
Другая схема – реверсивная (рис. 2), используется при подключение модульного контактора к электродвигателю, чтобы появилась функция реверса. Она постоянно необходима в различных подъемных механизмах, станках и другом оборудовании. В этом случае выполняется подсоединение еще одного коммутирующего устройства. Оно участвует в изменении мест двух фаз, что приводит и к изменению направления вращения вала. Данная схема также дополнена защитными средствами – тепловым реле и автоматическим выключателем.
Основное назначение контакторов в третьей схеме, заключается в работе с однофазными потребителями. Как правило, это системы освещения, электрические насосы и другое оборудование, функционирующее с одной фазой.
Схема без проводов
А что делать, если у вас дома уже сделан ремонт и возле двери нет никакого отдельного выключателя? Не будете же вы штробить заново стены и срывать обои, чтобы протянуть туда провода.
Можно ли подключить мастер выключатель в этом случае? Да, можно. Для этого вам понадобится дистанционный выключатель на радиоуправлении.
Такие продаются во многих китайских магазинах на Али. Их даже используют как проходные.
Просто приклеиваете его на любую поверхность (хоть на стекло), а в щитке перед контактором устанавливаете силовой радиомодуль величиной со спичечный коробок.
Ошибка №10Только опять же, не подключайте всю нагрузку через этот модуль напрямую.
Он на это не рассчитан. Его нужно ставить именно перед катушкой контактора, а не вместо него!
К одному такому модулю можно привязать даже не один, а несколько выключателей или вообще брелок для удаленного управления из машины.
Схема расключения проводов с беспроводной дистанционной мастер-кнопкой приведена ниже:
Как подключить модульный контактор
Работа различных электрических систем нуждается в использовании приборов, способных автоматически регулировать подачу тока.
Существует несколько видов таких конструкций, отличающихся принципом работы и сложностью механизмов.
Среди всего этого разнообразия следует выделить модульные контакторы на DIN рейку.
Ознакомиться с их техническими характеристиками можно на специализированных сайтах.
Основные понятия
Модульный контактор — это специальный электрический прибор, который может контролировать подачу тока в определенной цепи. Очень часто подобные системы применяются для организации работы отопительных насосов или теплых полов. Состоит контактор из нескольких основных частей:
- катушка. Состоит она из множества медных проводок, соединенных в единую цепь. Ее основной целью является создание электромагнитного поля;
- контактные элементы. Эти конструкции представляют собой металлические пластины, которые прижимаются пружинами. В первоначальном положении система находится в разомкнутом состоянии.
Состоит она из множества медных проводок, соединенных в единую цепь. Ее основной целью является создание электромагнитного поля;Принцип работы контактора довольно простой. Когда на катушку подается ток, она начинает продуцировать магнитное поле. Оно же в свою очередь притягивает пластины, которые замыкают цепь. Таким образом, в систему подается ток, который нужен для работы определенных механизмов. Когда подача электричества прекращается, магнитное поле пропадает и пластины прижимаются обратно, размыкая цепь.
Способы подключения
Контакторы очень часто устанавливаются в электрических щитках, что позволяет контролировать их работу. Алгоритм подключения такого устройства довольно простой и состоит из таких операций:
- В первую очередь к контактору следует подвести входящие кабели. Фиксируются они с помощью специальных болтовых крепежей. Зачастую выходы располагаются сверху.
- После этого подключаются выходные провода. Принцип их крепления является аналогичным, ранее описанному процессу.
Фиксируются они с помощью специальных болтовых крепежей. Зачастую выходы располагаются сверху.При подключении контакторов важно ознакомиться со схемой на корпусе, которая указывает, где и какой кабель использовать.
В зависимости от способа управления, работу этих систем можно организовать по-разному:
- подключение с помощью кнопки. Она располагается непосредственно перед контактором. Обратите внимание, что эти конструкции очень часто нуждаются в постоянном напряжении. Если кнопка рассчитана на переменный ток, тогда нужно будет дополнительно использовать выпрямитель;
- используем тепловое реле. Это устройство способно размыкать цепь в зависимости от температурного режима. Устанавливают реле также непосредственно перед контактором.
Подключение модульных контакторов требует анализа множества нюансов, поэтому доверять его нужно только опытным электрикам.
Как выбрать контактор
Чем больше габариты устройства, тем с более мощной нагрузкой он может справиться. Важно обратить внимание на то, чтобы напряжение катушки было равно управляющему напряжению, а контакты могли бы выдержать нагрузку при подключении всех потребителей.Существует 3 класса коммутационной износостойкости таких приборов (А, Б и В). Лучше выбирать изделие с небольшим запасом данного параметра.
Перед тем как подобрать контактор, важно иметь представление об условиях эксплуатации. Исходя из этого, подбирается оптимальная степень защиты. Например, если оборудование будет находиться в электрошкафу, то достаточно приобрести модель со степенью защиты IP20. Для запыленных помещений или объектов с повышенной влажностью следует выбирать более защищенные корпусы (IP45 или 65). От перегрузок может спасти модуль защиты, оснащенный тепловым реле.
Монтаж двухклавишного выключателя света и подключение проводов
Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет.
В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.
Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.
В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.
Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.
А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках.
Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт).
Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.
При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.
Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.
Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.
Далее подключаете два других провода в кабеле на отходящие контактные разъемы.
Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено.
Вставляете корпус в монтажную коробку и затягиваете крепежные винты.
Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее.
После этого можно вернуть на место все декоративные рамки и сами клавиши.
Монтаж соединений двухклавишного выключателя в распредкоробке
В распаечную или распределительную коробку могут заходить следующие кабеля:
- питающий кабель от автомата в щитке
- кабель спускающийся к выключателю
- один (если у вас люстра с двумя контурами освещения) или два кабеля (если светоточки находятся в разных местах) на отходящие светильники
Чтобы не запутаться соблюдайте следующую очередность:
В первую очередь подключайте все нулевые проводники. Они как правило синего цвета. Ноль не проходит через двухклавишный выключатель и поступает напрямую от щитка на светильник, через соединения в распредкоробке.
Все зачищенные жилы можно соединить с помощью быстрозажимных клемм Wago.
Хотя у всех к ним разное отношение, но именно для цепей освещения с минимальными нагрузками, они идеальный вариант.
Далее по порядку идет защитное заземление. Это желто зеленый провод. Если у вас заземляющего проводника в квартире нет или корпус светильника изолированный, а кабель двухжильный, то соответственно и этого соединения в распаечной коробке не будет.
Остается подключить фазные проводники. Здесь нужно быть предельно внимательным. Сначала зажимаете в клемнике Ваго фазу, которая приходит с питающего автомата. Затем в эту же клемму заводите жилу, которая идет от общего фазного контакта двухклавишного выключателя.
У вас должно остаться 4 свободные не подключенные жилы. Две из них – это проводка которая идет до люстры или бра, а другие две жилы – фазы подключенные на нижние отходящие контакты двухклавишника.
Берете еще два зажима и ПООТДЕЛЬНОСТИ подключаете через них эти проводники.
Тем самым вы подсоедините два контура освещения на светильники не зависимо друг от друга.
Ошибки при подключении двухклавишного выключателя
Первая ошибка которую может допустить неграмотный специалист – это завести на выключатель не фазу, а ноль.
Запомните: выключатель должен всегда разрывать фазный проводник, и ни в коем случае не нулевой.
В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры. И элементарная замена лампочки может закончиться весьма трагично.
Кстати здесь есть еще одни нюанс из-за которого даже опытные электрики могут сломать себе голову. Например, вы захотели проверить непосредственно на контактах люстры – приходит туда фаза через выключатель или ноль. Отключаете двухклавишник, китайским чувствительным индикатором прикасаетесь к контакту на люстре – а он светится! Хотя вы и собрали схему верно.
В чем может быть дело? А причина кроется в подсветке, которыми все чаще комплектуются переключатели.
Небольшой ток даже в выключенном состоянии все равно течет через светодиод, подавая потенциал на контакты светильника.
Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Как с этим бороться можно узнать из статьи “6 способов решить проблему мигающих светодиодных ламп”. Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения.
Вторая ошибка – когда фазный питающий проводник заводится не на общий контакт выключателя, а на один из отходящих. В этом случае схема не будет работать как надо. Все лампочки будут светиться только если вы нажмете две клавиши одновременно. А вот если нажать только на ту клавишу на которую фаза не приходит изначально, то люстра вообще не загорится.
Если вы въехали в новую квартиру, где люстру подключали не вы, и ведет она себя таким странным образом, то есть не реагирует как положено на переключатели двухклавишника, то дело скорее всего именно в таком ошибочном монтаже питающих проводов. Смело разбирайте выключатель и проверяйте общий контакт.
Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки.
Почему косвенным? Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.
Третьей распространенной ошибкой является подключение нулевого провода на люстре не к общему нулю в распредкоробке, а к одному из проводов фазы.
Чтобы избежать этого применяйте и соблюдайте цветовую маркировку проводов, а еще лучше если не доверяете цветам, перед включением светильника проверяйте подачу напряжения используя качественный индикатор или мультиметр.
Предыдущая
РазноеЭлектролизсолей, щелочей, кислот
Следующая
РазноеСхемы подключения трехфазного счетчика. Установка трёхфазного счетчика
Контактор ABB от компании Олниса
контакторы
Заказать контактор ABB
Перейти в каталог ABB
Купить Контактор ABB в компании Олниса можно оптом или в розницу.
Доставим Контактор ABB в любой регион России. Можем предложить точный аналог. Работаем напрямую с производителем, не используя посредников.
Подключение большого количества электроприборов невозможно произвести в одну точку сети напрямую. Нагрузка на кабель станет превышать допустимые пределы, и скорее всего, произойдет короткое замыкание. Кроме того некоторые приборы должны коммутироваться через специальные схемы. Для этого применяются модульные контакторы ABB и других производителей.
Данные приборы предназначены для связи переменного или постоянного тока. Устанавливаются они на динрейку с добавлением дополнительных приборов. К примеру, специалисты рекомендуют обязательно устанавливать предохранители или автоматические выключатели, так как контакторы не оборудованы защитой от короткого замыкания.
За счет модульной системы комплекс модульных контакторов можно дополнять специальными приставками, датчиками времени, тепловыми реле, блокираторами и т.д. Конструкция стандартного контактора:
- полюс – точка замыкания и размыкания цепи, которая обеспечивает постоянную работу прибора без повышения температуры;
- катушка создает электромагнитное поле, в ней же находится подвижная часть, которая производит замыкание цепи;
- дополнительные контакторы обеспечивают индикацию состояния, блокировку контактов, само- и взаимоблокировку.
Дополнительные важные узлы: дугогасительная система, контактная система, электромагнитный узел, блок-контакты (вспомогательная система).
Применение модульных контакторов.
Контакторы широко применяются в производственных сетях. Например, с их помощью создаются комплексы включения/выключения конвекторов и систем вентилирования, комплексов освещения и т.д. С помощью контакторов возможно формировать реверсивную и классическую схемы контроля электродвигателей.
Версий модульных контакторов огромное количество. Они подразделяются по типам работы, техническим показателям, сферам применения, износостойкости, количеству полюсных подключений и прочих конструктивных особенностям.
Ключевое разделение контакторов можно провести по принципу работы: электромагнитные и механические. Сегодня именно электромагнитные модели считаются наиболее приемлемыми в использовании. Они бесшумны и выдерживают значительные вибрационные нагрузки на производстве. Преимущества применения модульных контакторов ABB:
- компактные размеры, которые позволяют монтировать их даже в небольших электрощитах;
- прибор можно подключать к любой сети;
- диодный мост в контакторе позволяет выравнивать показатели переменных токов;
- простая и надежная схема подключения;
- способность прибора выдерживать высокие мощности при сравнительно небольшом заявленном ампераже;
- широкая сфера применения;
- возможность блокировки помех переменного магнитного поля.
Доставка и гарантия.
Модульные контакторы АВВ и других производителей можно купить на сайте компании «Олниса». Мы доставляем товары по всей территории России и в страны СНГ. На всё приобретаемое оборудование предоставляется долгосрочная гарантия.
Автомат ABB ds941
Корпорация ABB является мировым разработчиком и поставщиком товаров для промышленных предприятий
ABB цена
Данная компания стабильно занимает первое место среди производителей элементов
Где купить выключатель автоматический ABB
Непрерывное развитие и совершенствование являются необходимыми условиями для существования предприятия в современных условиях
Контактор пускатель ABB
Корпорация АВВ известна производством и поставками на мировой рынок электротехнических
Реверсивный рубильник ABB
Реверсивный переключатель — это ручной переключатель, который позволяет вручную изменить
Пускатель ABB
Электродвигатели абсолютно необходимы для автоматизации бесчисленных приложений по всему миру
ABB 3P 40A автоматический выключатель
ABB 3P 40A является разновидностью модульного автоматического выключателя
Реле времени ABB e234
Реле времени от компании АВВ пользуется большой популярностью во время декорирования
ABB серия 2CSB
Чтобы управлять выключателями из удаленного места, должна быть встроена электрическая цепь управления
Переключатель трехфазный ABB
Компания АББ в течение долгих лет занимается разработкой электрооборудования
проводка%20схема%20абб%20двигатель%20стартер спецификация и примечания по применению
org/Product»>2012 — Недоступно
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал
ДК-БИК-35В
2012 — Недоступно
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал
индивидуа2749880
принципиальная схема samsung led
Резюме: схема платы питания Samsung p28 Samsung 546 lcd СХЕМА Схема платы VGA ЖК-схема платы контроллера ЖК-дисплея samsung Схема samsung samsung hdd схемы samsung lcd северный мост
Текст: Нет доступного текста файла
Оригинал
2012 — Недоступно
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал
ДК-БИК-35В
org/Product»>2012 — Недоступно
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал
ЭП001,
РВ260,
2012 — Недоступно
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал
WDCB28—SA-ENG
SA-WACB24
2012 — Недоступно
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал
ДК-БИК-35В
2011 — ДК-БИК-35
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал
ДК-БИК-35
org/Product»>2012 — Недоступно
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал
2011 — 281835
Аннотация: МЭК 61643-1
Текст: Нет доступного текста файла
Оригинал
281835
МЭК 61643-1
2012 — Недоступно
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал
230/FM
ДК-БИК-35В
Недоступно
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал
14Р47
14Ф47
5269L
0А/30А
Д-133
org/Product»>2010 — Недоступно
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал
2011 — 2817738
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал
2817738
2008 — МЭК 61643-1
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
МЭК 61643-1
2010 — МЭК 61643-1
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал
МЭК 61643-1
org/Product»>2008 – Недоступно
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал
2012 — Недоступно
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал
320-СТЭ
2012 — Недоступно
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал
Con830443
2012 — Недоступно
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал
320-УД-СТ
ТТ-2011)
org/Product»> Резюме: проводка IGBT СХЕМА ДРАЙВЕРА IGBT Параллельный IGBT демпфирующий конденсатор Хитачи Параллельная схема IGBT MBN800
Текст: Нет доступного текста файла
Оригинал
2012 — Недоступно
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал
стБИК-35В
120-УД
2012 — Недоступно
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал
2012 — Недоступно
Резюме: нет абстрактного текста
Текст: Нет доступного текста файла
Оригинал
org/Product»>2009 — 1756-IF16
Резюме: 1756-IB16 Allen-Bradley 1756-if16 ControlLogix 1756-OB32 1756-OB16E Схема подключения ПЛК 1756-IB32 modicon Allen-Bradley 1756-IB32
Текст: Нет доступного текста файла
Оригинал
1492-SG120B-EN-P
1756-IF16
1756-ИБ16
Аллен-Брэдли 1756-if16
Контроллогикс
1756-ОБ32
1756-ОБ16Е
схема подключения ПЛК
1756-ИБ32
модикон
Аллен-Брэдли 1756-IB32
Предыдущий
1
2
3
…
23
24
25
Далее
Фелер 404
Фелер 404
изображение/svg+xml
Auswahl von Land und Sprache beeinflusst Deine Geschäftsbedingungen, Produktpreise und Sonderangebote
Sprache
Верунг
Preise
нетто
брутто
нетто
брутто
Nutze diesuchmaschine, um Themen zu finden, die Dich interessieren:
Каталог
Ви кауфт человек
Хильфе
или другой адрес:
Дом
Abonnieren Sie jetzt
В том же информационном бюллетене вы найдете самую интересную и интересную информацию о новых продуктах, продуктах и услугах на веб-сайте TME.
Hier können Sie sich auch von der Liste abmelden.
* Pflichtfeld
AnmeldenAuf Mitteilungsblatt verzichten
Ich habe mich mit der Ordnung des TME-Bulletins bekannt gemacht und erteile meine Zustimmung, damit das elektronische Informationsbulletin des TME-Dienstes meine E-Mail-Adresse geschickt wird. Ordnung des TME-Bulletins
*
1. Трансфер Multisort Elektronik sp. о.о. mit Sitz в Лодзи, Адрес: ул. Ustronna 41, 93-350 Łódź teilt hiermit mit, dass sie der Administrator Ihrer personenbezogenen Daten sein wird.
2. Ein Datenschutzbeauftragter wird beim Administrator der personenbezogenen Daten ernannt und kann per E-Mail unter [email protected] kontaktiert werden.
3. Ihre Daten werden verarbeitet auf Grundlage von Art. 6 Абс. 1 лит. a) der Verordnung des Europäischen Parlaments und des Rates (EU) 2016/679vom 27.
April 2016 zum Schutz natürlicher Personen bei der Verarbeitung personenbezogener Daten und zum freien Datenverkehr und zum Aufhebung der Richtlinie 95/46/EG (nachstehend «DSGVO» genannt), um an die angegebene E-Mail-Addresse den elektronischen Newsletter von TME цу сенден.
4. Die Angabe der Daten ist freiwillig, jedoch für den Versand des Newsletters erforderlich.
5. Ihre personenbezogenen Daten werden gespeichert, bis Ihre Einwilligung für die Verarbeitung Ihre personenbezogenen Daten widerufen.
6. Sie haben das Recht auf Zugang, Berichtigung, Löschung oder Einschränkung der Verarbeitung Ihrer Daten;
Soweit Ihre personenbezogenen Daten aufgrund einer Einwilligung verarbeitet werden, haben Sie das Recht, die Einwilligung zu widerufen. Der Widerruf der Einwilligung berührt nicht die Rechtmäßigkeit der Verarbeitung auf der Grundlage der Einwilligung vor dem Widerruf.
7. Soweit Ihre Daten zum Zwecke des Vertragsabschlusses und der Vertragsabwicklung oder aufgrund Ihrer Einwilligung verarbeitet werden, haben Sie auch das Recht, Ihre personenbezogenen Daten zu übertragen, d.
час von der verantwortlichen Stelle in structurierter, allgemein üblicher und maschinenlesbarer Form zu erhalten. Sie können diese Daten einen anderen Datenadministrator übersenden.
8. Sie haben auch das Recht, eine Beschwerde bei der für Datenschutz zuständigen Aufsichtsbehörde einzureichen.
больше
Венигер
TME-Newsletter abonnieren
Ангбот — Рабат — Нойхайтен. Sei auf dem Laufenden mit dem Angebot von TME
AGB zum Информационный бюллетень
Auf Mitteilungsblatt verzichten
Daten werden verarbeitet
Die Operation wurde erfolgreich durchgeführt.
Ein unerwarteter Fehler ist aufgetreten. Bitte versuche noch einmal.
Логин
Пароль
Логин и пароль заранее.
Die Angabe im Feld ist zu kurz. Мин. Отметьте значение %minLength%.
Пароль недействителен?
Dein Browser wird nicht mehr unterstützt, bitte lade eine neue Version herunter
Хром
Скачать фон Датей
Fire Fox
Скачать фон Датей
Опера
Скачать фон Датей
Интернет-проводник
Скачать фон Датей
Выберите почтовый ящик
Diese Webseite Nutzt Cookie-Dateien.
