Как провести 380 Вольт в частный дом и какие документы нужны — Ремонт и Строительство

Ремонтостроитель Все статьи, Электрика

В наше время без качественной и продуманной системы электроснабжения не обойтись. Если при покупке квартиры эта проблема решается не хозяином жилья, а строительной компанией, то для снабжения электричеством частного дома существует выбор. В квартиру подведено уже однофазное питание, да и такого напряжения там вполне достаточно. Однако в частном секторе трехфазная сеть может быть вполне актуальной. В этой статье мы расскажем, какая электрическая сеть лучше: трёхфазная или же однофазная, а также как провести 380 Вольт в частный дом по закону.

Преимущества трехфазной системы электроснабжения

Не секрет, что трехфазное электроснабжение частного дома стает всё более актуально, и это связанно не только с величиной напряжения. Давайте разберёмся во всех преимуществах 380 Вольт и вот их перечень:

  1. Подключение самых распространённых в быту и на производстве асинхронных электродвигателей с короткозамкнутым ротором. При подключении к однофазной цепи теряется их мощность, крутящий момент, а также КПД. Ведь они первоначально были рассчитаны на три фазы. Применение таких электромашин в частном доме может понадобиться при обустройстве точильного, сверлильного или деревообрабатывающего станка и других видов техники. Владелец, который обладает навыками работы на таком оборудовании, всегда найдёт ему применение. На даче всегда пригодится мощный насос, поэтому провести 380 Вольт и тут не помешает.
  2. Подключив три фазы, владелец частного дома получает, по большому счёту, сразу три независимые однофазные сети, которыми может распоряжаться по своему усмотрению. Для этого того чтобы получить однофазное напряжение 220 Вольт, нужно подключить один провод к фазе, а другой к нулю. Оно будет называться фазным. Напряжение между двумя фазами равняется 380 Вольт и называется линейное.
  3. Сети 380 Вольт наиболее стабильны, так как менее подвержены перекосам.
  4. При поломке или аварийной ситуации на распределительной подстанции может отгореть одна или даже две фазы. При этом у владельца частного дома с тремя фазами как минимум освещение и холодильник будет работать. При этом нужно помнить, что для трёхфазных двигателей работа на две фазы повлечёт за собой неминуемый выход его из строя.

Так как преимущества питания потребителя от сети 380 Вольт очевидны, стоит разобраться какие документы нужны для подключения трехфазной сети. Об этом мы сейчас и поговорим.

Как оформить подключение трех фаз

Конечно же, перед тем как перейти к технической стороне вопроса и непосредственно к подключению нужно обратиться в компанию, являющуюся поставщиком электроэнергии в данном конкретном регионе. Для этого заказчику необходимо чётко понимать и согласовать следующие моменты:

  • Мощность сети.
  • Тип счётчика и тариф. Это может быть многотарифный прибора учёта или однотарифный.
  • Количество фаз (в данном случае 3).
  • Схема подключения;
  • Организация заземления, которое крайне необходимо для защиты людей от электрического тока при пробое или ухудшении сопротивления изоляции.

Важно! Самостоятельное подключение к энергосетям запрещено законом! Процедура подключения и организации энергоснабжения должна выполняться высококвалифицированным персоналом. Для того чтобы подключить частный дом к трехфазной сети, она должна быть полностью обесточена, а выполнять это без энергослужбы также запрещается.

Поставщики при этом придерживаются чётких требований и правил. Поэтому, если расстояние от частного дома до сетей 380 Вольт, проходящих чаще всего по столбам, будет больше 300 метров в черте города (500 за городом), то чтобы провести электричество придется оплачивать ещё и установку опоры.

Следующим ключевым вопросом по подключению дома к сети 380 Вольт будет мощность, которую потребитель будет брать из сети.

Есть три степени:

  • первая — не больше 16 кВт;
  • вторая — от 16 до 50 кВт.
  • третья — от 50 до 160 кВт.

Конечно, лучше организовать электроснабжение с запасом по мощности, тем более что рост количества приборов, которые работают на этом виде энергии, пока очевиден. Однако стоимость данной системы будет выше.

В перечень документов, которые должны быть для подключения 380 Вольт (помимо самой заявки), входят:

  1. Удостоверение личности.
  2. Идентификационный номер законопослушного налогоплательщика.
  3. Правоустанавливающая документация на жилое или нежилое помещение (в случае подключения гаража).
  4. Утвержденный полный план жилого помещения (при наличии).

С указанных документов снимается копия, которая и подаётся в компанию поставщику электрической энергии. Однако сверка с оригиналами тоже обязательна.

Некоторые поставщики также могут запросить дополнительные документы, на всякий случай, их нужно тоже взять с собой:

  • Информацию о мощности и список всего имеющегося электрооборудования в частном доме, в гараже или на даче. В зависимости от того, куда нужно провести трехфазное электричество. Если подключение выполняется на участок, не имеющий электрооборудования, то указать придется предположительные его виды и мощность.
  • Сведения об их максимальной мощности.
  • Приблизительное время ввода в эксплуатацию жилья, если это ещё не жилой объект.

Установка многотарифных счётчиков очень выгодна, так как если не использовать мощные приборы в часы пик, можно существенно сэкономить. Например, ночью стоимость электроэнергии в разы дешевле чем днём.

Порядок оформления многотарифного счётчика:

  1. Подготовка заявления с просьбой установки электросчетчика.
  2. Получение технические условий для данного счётчика, который нужно приобрести, если у поставляющей электроэнергию компании нет данного оборудования. Зачастую они и сами предоставляют услуги не только подключения, но и продажи приборов учета.
  3. Приобретение, а также программирование электросчетчика.
  4. Вызов представителя энергоснабжающей компании для проверки правильности подключения прибора учета, а также его опломбировки.
  5. Внесение изменения в соглашение или же составление нового, при организации нового подключения трёх фаз.
  6. Получение разрешения на подключение 380 Вольт.

Кстати, существует еще такой вариант, как преобразование однофазного напряжения в трехфазное. О том, как сделать 380 Вольт из 220 можете узнать, перейдя по ссылке.

Номинальные характеристики автоматических выключателей должны полностью соответствовать нагрузке, подключаемой к ним. На автоматах нет указанной мощности, на корпусе указаны только напряжение и ток, на который он рассчитан. О том, как выбрать автоматический выключатель, мы рассказали в отдельной статье.

Что касается технической части, а именно подключения трехфазного напряжения к частному дому, это дело лучше доверить специалистам, т.к. при отсутствии опыта и навыков самостоятельно провести три фазы будет практически невозможно.

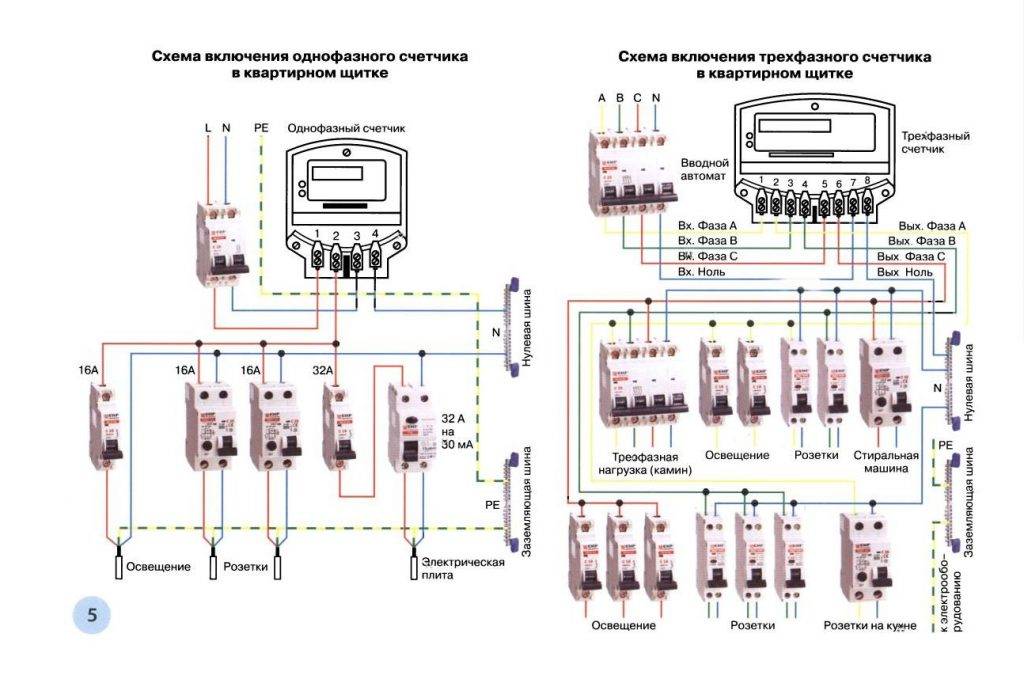

Чтобы вы понимали, насколько все серьезно, ниже предоставлена примерная схема подключения 380 Вольт в частном доме, с разводкой на автоматы:

Для ознакомления с технологией проведения трех фаз рекомендуем изучить следующий блок статей:

Конечно же, для того чтобы получить в частный дом, на дачный участок или в гараж выгодное, довольно мощное и универсальное трёхфазное напряжение, придется потратить некоторые усилия, время и средства, но поверьте — это того стоит.

Напоследок рекомендуем просмотреть полезные видео, на которых рассказывается целесообразность подключения трех фаз, а также нюансы подготовки документов:

Теперь вы знаете, как провести 380 Вольт в частный дом и какие документы нужны для этого. Надеемся, наша пошаговая инструкция была для вас полезной и помогла самостоятельно подключить дом к трехфазной сети!

C уважением, Источник: http://samelectrik.ru

выключательзаземлениеосвещениеСам себе электрик

Три фазы в частном доме: подключение, схема и назначение

Меня часто спрашивают: «Зачем ты подвёл к дому трёхфазную линию, у тебя, что какой-то особый электроинструмент?»  Нет, инструмент самый обычный на 220 вольт, правда, мощность порой достигает два киловатта. Ну и в самом деле зачем мне нужны три фазы в доме? Как их подключить без ошибок?

Теория и практика подключения

Сначала совсем немного общей информации. Подводящая линия по выбору может быть однофазной, когда только два провода, или трехфазной, когда четыре провода, три провода фазных и один провод нулевой. Так устроены генераторы, вырабатывающие электроэнергию, что у них только три катушки. Поэтому, если в технических условиях укажете мощность до 5 кВт, Вас запитают от одной катушки, запросите больше, то сразу от трёх катушек.

Как провести три фазы в частный дом? Если есть техническая возможность требуется запросить (заявить) о таком подключении. Правда, по пути от генератора до вас будет стоять трансформатор, уменьшающий высоковольтное напряжение до бытовой величины, поэтому вы получите не 380, а родные 220. Но у Вас будет целых три фазы 220 вольт! В последнем случае от щитка с автоматическими выключателями в доме, сразу пойдут три сетевые линии, имеющая каждая напряжение 220 вольт и мощность от 3,5 до 5 кВт в зависимости от установленного автомата.

Схемы подключения и проводки с учётом наличия трёх фаз могут быть различными, в зависимости от потребностей и наличия строений на участке, но общие принципы, конечно одинаковые. Далее мой персональный вариант:

Схема подключения на три фазы частного дома и хозяйственных построек на участке

Кстати, и в бане и в хозблоке автоматические выключатели (предохранители) тоже необходимы. Установленные на тот же ток, что и при центральном вводе, они в этих постройках, при неисправной нагрузке сработают быстрее, из-за потерь в подводящей линии.

Читайте также

Этой зимой я уже прочувствовал преимущество трёхфазной подводки, когда пёс Боб, наигравшись на первом снегу, укутанный в плед грелся у масляного радиатора в бытовке, дополнительно направив морду на нагретый воздух, идущий от тепловентилятора. Можно было не бояться, что предохранитель сработает от перегрузки при работе с электроинструментом большой мощностью, подключившись к временной розетке с другой фазой.

Зачем нужна временная розетка?

Ну, конечно, не из-за собаки. Когда уже стоят стены и окна, есть крыша над головой и настелен черный пол, но не хватает только внутренней отделки, вот тогда и настаёт время для временной розетки внутри дома. А каждый раз затаскивать удлинитель из бытовки крайне неудобно. Хотя розетка и называется временной, делать её надо как настоящую, по всем правилам техники безопасности с использованием автоматического выключателя.

Определяем фазу правильно: цвет и нумерация

Честно сказать особо не задумывался о фазах, когда в своё время делал проводку у себя на даче. Отец мой так же не обращал на это внимание, в те времена вся проводка была практически одинаковая, в потрескавшейся резиновой изоляции. Однако я когда решил заняться к электрификацией хозяйства и собрать щиток на три фазы, то волей не волей узнал не мало фактов об истории электричества в нашей стране.

Какого цвета фаза?

Дело в том, в Советском Союзе, фазные провода были желтого, красного или зелёного цветов. После исчезновения Союза с карты мира цвета поменялись на коричневый, чёрный и серый. Однако этот факт абсолютно не связан с цветами с символикой флагов. Дело в том, что в отношении маркировки проводов были приняты европейские стандарты. Последняя, перечисленная цветовая гамма является различимой для людей с дефектами зрения. Но что нас с Европой объединяло довольно долго, это то, что земля и нейтраль у нас всегда были одного цвета, — желто-зеленая земля и голубая (светло-синяя) нейтраль.

Запомнив последнее, что нейтральный провод голубой или синий (светло-синий), а заземляющий зелёный с желтой полосой, логически понимаем, что фаза будет любого другого оставшегося цвета, уверенно соединяем провода для следующих поколений, невзирая на будущие революции и сотрясения мира. Это и есть ответ на вопрос как подключить три фазы.

Но в других странах маркировка проводов другая. Как подумаешь об этом, сразу появляется зайти на броневик и громко крикнуть: «Электрики всех стан – объединяйтесь!»

Зачем нумеровать три фазы?

Для однофазной цепи, где одна фаза, нет смысла. А вот для трёхфазной линии передач пронумеруем, так сказать, на будущее по последовательности цветов подводящего к дому кабеля. Прижавшись к шестиметровой лестнице и подсоединяя орехами к воздушке выходящие из отверстия в стене дома провода, не забудьте прокричать:

Первая фаза – коричневый провод! Вторая фаза – черный провод! Третья фаза – серый провод!

В такой же последовательности необходимо подсоединить провода к строенному автоматическому выключателю. Не помешает жирный фломастер для нумерации.

Рядом с электрощитом обязательно надо повесить картину в рамке с полной электрической схемой, с нумерацией каждого защитного автомата, и цветовую гамму проводов. Думаю, что план эвакуации в этом случае не потребуется.

Да, я так и не ответил на вопрос, зачем нужна нумерация. Пока ещё не знаю. Вдруг сын купит электроприбор исключительно для трёхфазной цепи с инструкцией, где фазы указаны цифрами? Вот тогда не придётся повторно подниматься по семиметровой лестнице, полностью забыв к тому времени и цвета и цифры.

Как всё же соединять провода в распределительных коробках?

Вопрос действительно важный. Контакты — наиболее уязвимое место в любой электроцепи. И на сегодня решен вопрос как НЕ соединять.

Отбрасываем все резьбовые соединения. Тот, кто ездил на отечественных машинах, и каждый год протягивал резьбу, спорить со мной не будет. Под воздействием разных температур, болт и гайка будут менять свои линейные размеры, и соединение ослабнет, плюс ещё плохое покрытие, и как следствие — ржавчина. Конец контакта наступит быстро. Многие ещё помнят разогревшиеся и расплавленные штепсельные вилки и розетки.

Из прошлого века пока остаётся скрутка с последующей пайкой. А в новом веке пока на первом месте контакты с пружинами, например от фирмы WAGO. Монтаж проводки в этом случае может напоминать игру в конструктор ЛЕГО. Но помните, что многожильный провод для контакта всё равно придётся скручивать и паять. Если меня пригласят на шашлык, а пока он готовится, попросят помочь с электропроводкой, то я заранее набью все карманы пружинными клеммниками, чтобы побыстрее освободиться, иначе мясо съедят без меня. А себе всё равно буду делать скрутку.

P.S. Кому интересно досконально узнать о проводке в деревянной бане или доме (начиная с азов и заканчивая практикой) обязательно посмотрите мою статью  «Проводка в бане и парилке: правила и рекомендации»

Зачем свет и силовые розетки вести от разных автоматических выключателей (предохранителей)?

Здесь несколько вариантов ответа. Кому что понравиться… На выбор:

  1. Легче найти неисправность, когда в люстре замкнуло, если сработало по свету, или электрочайнику наступил конец, если сработало по розеткам.
  2. По освещению электропотребление меньше, особенно при использовании энергосберегающих ламп, следовательно, автоматическое устройство будет стоять на меньший ток и оно сработает быстрее, не успев перегреть провода. Это условие позволяет использовать осветительные провода с меньшим сечением (0,75 мм), опять же экономия. Да и обидно будет, когда время работы на компьютере пройдёт в пустую, после замыкания лампочки в люстре, в случае общего предохранителя.
  3. Свечи искать не придётся, в полной темноте не останемся.

Есть ли необходимость в устройстве защитного отключения (УЗО)?

Да есть, будем ставить УЗО и делать заземление, без последнего первое не работает. Розетки класса евро с заземляющими ламелями. Есть ребенок и собака. Техника безопасности должна стоять на первом месте. Сейчас обсуждается вопрос поставить общее УЗО на всё, или только на ванную комнату. Еще есть время: чай не совсем остыл:)

P.S. Три фазы в частном доме действительно стоящая вещь, позволяющая чувствовать себя более уверенно и спокойно. Не отказывайте себе в дополнительном удобстве…

Автор статьи В.Ю. Белк

Как провести 380 вольт в частном доме и какие нужны документы

В наше время без качественной и продуманной системы электроснабжения не обойтись. Если при покупке квартиры эту проблему решает не арендодатель, а строительная компания, то есть возможность выбора электроснабжения частного дома. В квартиру уже заведено однофазное питание, и даже такого напряжения там вполне достаточно. Однако в частном секторе трехфазная сеть может быть вполне актуальна. В этой статье мы расскажем, какая электрическая сеть лучше: трехфазная или однофазная, а также как провести 380 вольт в частный дом по закону и какие документы для этого нужны.

  • Преимущества и недостатки трехфазной системы электроснабжения
  • Как выполнить подключение трех фаз

Преимущества и недостатки трехфазной системы электроснабжения

Не секрет, что трехфазное электроснабжение частного дома становится все более актуальным, и связано это не только с величиной напряжения. Давайте рассмотрим все преимущества 380 Вольт и вот их список:

  1. Подключение наиболее распространенных в быту и на работе асинхронных электродвигателей с короткозамкнутым ротором. При подключении к однофазной цепи их мощность, крутящий момент и КПД теряются. Ведь изначально они были рассчитаны на три фазы. Применение таких электростанков в частном доме может понадобиться при оснащении шлифовального, сверлильного или деревообрабатывающего станка и других видов оборудования. Хозяин, имеющий навыки работы на таком оборудовании, всегда найдет ему применение. Мощный насос всегда пригодится на даче, поэтому провести 380 Вольт не проблема.
  2. Подключив три фазы, владелец частного дома получает, по большому счету, сразу три независимые однофазные сети, которыми может распоряжаться по своему усмотрению. Для этого, чтобы получить однофазное напряжение 220 вольт, нужно один провод подключить к фазе, а другой к нулю. Он будет называться фазой. Напряжение между двумя фазами составляет 380 вольт и называется линейным. Подробнее о фазном и линейном напряжении читайте в статье: https://my.electricianexp.com/ru/linejnoe-i-faznoe-napryzhenie.html.
  3. При аварии или аварии на распределительной подстанции могут перегореть одна или даже две фазы. При этом у владельца частного дома с тремя фазами будет как минимум освещение и холодильник. Следует помнить, что для трехфазных двигателей двухфазная работа повлечет за собой его неизбежный выход из строя.

Помните, есть и подводные камни. Трехфазная сеть нужна, если мощности однофазной сети недостаточно. И даже если однофазной недостаточно, не нужно спешить с подключением трех фаз, лучше уточнить о возможности увеличения лимита мощности для однофазной сети — эта процедура намного проще согласования и подключения трех фазы.

Три фазы должны быть подключены в том случае, если необходимо питание трехфазных электродвигателей, которые не могут работать в однофазном режиме, или в случае одновременного использования большого количества электроприборов, оборудования, например , если в доме большое хозяйство, налаживается какое-то мелкое производство.

Также следует отметить несколько недостатков трехфазной системы электроснабжения. Один из минусов – необходимость равномерного распределения нагрузки по каждой из фаз. Второй недостаток – большая сложность в подключении, приобретении еще одного щитка, защитных устройств и т. д. Третий недостаток – большая опасность с точки зрения поражения электрическим током, так как в доме будет не только однофазное напряжение 220 В , но и линейное напряжение 380 В

Как видите, преимущества питания потребителя от сети 380 Вольт не всегда очевидны. Теперь стоит разобраться, какие документы нужны для подключения трехфазной сети. Мы поговорим об этом сейчас.

Как сделать подключение трех фаз

Конечно, прежде чем переходить к технической стороне вопроса и непосредственному подключению, необходимо обратиться в компанию, которая является поставщиком электроэнергии в данном конкретном регионе. Для этого заказчик должен четко понимать и соглашаться со следующими пунктами:

  • Мощность сети.
  • Тип счетчика и тариф. Это может быть многотарифный прибор учета или однотарифный.
  • Количество фаз (в данном случае 3).
  • Схема подключения.
  • Организация заземления, что крайне необходимо для защиты людей от поражения электрическим током при пробое или ухудшении сопротивления изоляции.

Важно! Самостоятельное подключение к электрическим сетям запрещено законом! Процедура подключения и организации энергоснабжения должна выполняться высококвалифицированным персоналом. Для того чтобы подключить частный дом к трехфазной сети, он должен быть полностью обесточен, а также без энергосервиса это делать запрещено.

Поставщики придерживаются четких требований и правил. Следовательно, если расстояние от частного дома до сетей 380 Вольт, чаще всего проходящих через столбы, будет более 300 метров по городу (500 за городом), то для проведения электричества вам также придется платить поддержку монтаж.

Также важно отметить, что часто перед подключением необходимо предоставить данные о состоянии домашней электропроводки. Если в доме старая проводка, то велика вероятность, что представители электросети не только не дадут разрешения на подключение трех фаз, но и снизят до минимального лимита на однофазную сеть из соображений безопасности, т. к. проводка не выдерживает больших нагрузок.

Следующим ключевым вопросом для подключения дома к сети 380 Вольт будет мощность, которую потребитель будет брать из сети.

Различают три степени:

  • первая — не более 16 кВт;
  • второй — от 16 до 50 кВт.
  • третий — от 50 до 160 кВт.

Конечно, лучше организовать электроснабжение с запасом по мощности, тем более, что увеличение количества устройств, работающих на этом виде энергии, пока очевидно. Однако стоимость такой системы будет выше.

Также важно отметить лимит мощности — чаще всего на среднестатистического потребителя выделяется до 15 кВт. И в этом случае все зависит от состояния электрических сетей, мощности трансформатора в ТП или в ТП. Если мощность маленькая, то снабжающая организация приблизительно распределяет мощность по домам и выше этой мощности подключать нельзя, тем более три фазы. В этом случае для подключения трех фаз необходимого лимита мощности нужен отдельный трансформатор – это уже более сложная процедура, так как нужно приобрести трансформаторные подстанции и подключиться к сети высокого напряжения 6 (10) кВ. Поэтому рядовому потребителю приходится довольствоваться определенным лимитом мощности для однофазной сети.

В перечень документов, которые должны быть для подключения 380 Вольт (помимо самого заявления) входят:

  1. Удостоверение личности.
  2. ИНН налогоплательщика.
  3. Правоустанавливающие документы на жилое или нежилое помещение (в случае присоединения гаража).
  4. Утвержденный полный план жилого дома (при наличии).

С этих документов снимается копия, которая подается в компанию поставщиком электроэнергии. Однако сверка с оригиналами также требуется.

Некоторые поставщики могут также запросить дополнительные документы, на всякий случай их тоже нужно взять с собой:

  • Сведения о мощности и перечень всего имеющегося электрооборудования в частном доме, в гараже или на даче . В зависимости от того, куда нужно провести трехфазное электричество. Если подключение производится к участку, не имеющему электрооборудования, то придется указать его предполагаемые типы и мощность.
  • Информация об их максимальной мощности.
  • Расчетный срок ввода жилья в эксплуатацию, если оно не является жилым помещением.

Установка многотарифных счетчиков очень выгодна, так как если не использовать мощные приборы в часы пик, то можно неплохо сэкономить. Например, ночью стоимость электроэнергии в несколько раз дешевле, чем днем.

Порядок постановки на учет многотарифного счетчика:

  1. Подготовка заявления на установку электросчетчика.
  2. Получение технических условий на данный счетчик, который необходимо приобрести в случае отсутствия данного оборудования у электроснабжающей организации. Зачастую они сами оказывают не только услуги по подключению, но и продажу приборов учета.
  3. Приобретение, а также программирование счетчика.
  4. Вызовите представителя энергоснабжающей компании для проверки правильности подключения счетчика, а также его пломбировки.
  5. Внесение изменений в договор или составление нового, при организации нового подключения трех фаз.
  6. Получение разрешения на подключение 380 вольт.

Кстати, есть такая опция, как преобразование однофазного напряжения в трехфазное. О том, как из 220 сделать 380 вольт Вы можете узнать перейдя по ссылке.

Номинальные характеристики автоматических выключателей должны полностью соответствовать подключаемой к ним нагрузке. На автоматах не указана мощность, на корпусе указаны только напряжение и ток, на которые он рассчитан. О том, как выбрать автоматический выключатель, мы рассказали в отдельной статье.

Что касается технической части, а именно подключения трехфазного напряжения к частному дому, то лучше доверить это дело специалистам, т. к. при отсутствии опыта и навыков самостоятельно провести три фазы.

Чтобы вы поняли насколько все серьезно, ниже приведена примерная схема подключения 380 вольт в частном доме, с разводкой на автоматы:

Для ознакомления с технологией трех фаз мы рекомендуем изучить следующий блок статей:

  • Как подключить СИП медным кабелем
  • Как провести электропроводку в доме
  • Как сделать заземление в доме
  • Как собрать трехфазный щит
  • Как разделить проводку на группы
  • Схема подключения трехфазного УЗО

Конечно, чтобы получить выгодное, достаточно мощное и универсальное трехфазное напряжение в частный дом, дачу или гараж, придется потратить определенные усилия, время и деньги. Документы, согласование, подключение, более сложная схема подключения и соответственно более дорогая проводка, так что хорошенько подумайте, нужны ли вам три фазы.

В завершение рекомендуем посмотреть полезные видео, объясняющие целесообразность подключения трех фаз, а также нюансы оформления документов:

Теперь вы знаете, как провести 380 Вольт в частном доме и для чего для этого нужны документы. Надеемся, наша пошаговая инструкция оказалась для вас полезной и помогла самостоятельно подключить дом к трехфазной сети!

3 фазы 380 В на 3 фазы 230 В

\$\начало группы\$

У меня есть переносной нагреватель подшипников, который работает от 3-х фазного источника питания 230 В.

Мое электропитание 3-фазное 380 В. Можно ли как-нибудь преобразовать 3-фазное 380 В в 3-фазное 230 В? Обратите внимание, что, поскольку оборудование портативное, важно, чтобы и решение было портативным.

Добавил фото схемы подключения оборудования.
В инструкции указано: Оборудование рассчитано на 3-х фазное питание 230В (между каждым горячим проводом можно измерить 220В) при подключении 2-х фаз. это означает, что подключены 2 фазы из 3 фаз.

Электропитание трехфазное 380 В, что означает, что между каждым горячим проводом может быть измерено 380 вольт, а между нейтралью и любым из горячих проводов может быть измерено 220 вольт

  • трехфазный

\$\конечная группа\$

13

\$\начало группы\$

Рис. 1. Цветная версия для однофазной проводки 230 В + N.

Из схемы видно, что вместо этого можно просто подключить L3 к нейтрали без каких-либо внутренних изменений.

Единственная проблема заключается в том, что теперь изоляция компонентов должна выдерживать 230 В вместо \$ \frac {230}{\sqrt 3} \ \text V\$. Вы должны проверить, если это возможно, что они рассчитаны на это.

\$\конечная группа\$

\$\начало группы\$

Скорее всего, ваш обогреватель рассчитан на питание по трем фазам при межфазном напряжении 230 В (среднеквадратичное значение), а у вас питание трехфазное при межфазном напряжении 380 В (среднеквадратичное значение).

К счастью, это одно и то же*! Так скорее всего никакая переделка не понадобится, разве что штепсельный переходник.

(*: В пределах нескольких процентов это может быть списано на округление; и коммунальные службы, по-видимому, переопределяют свое номинальное напряжение на 10 В вверх или вниз каждые несколько десятилетий, не замечая этого среди населения, не являющегося электриком; и в любом случае оно затмевается допусками).

Довольно редко и нестандартно можно найти трехфазный переменный ток с напряжением 230 В, измеренным между фазами, или 380 В, измеренным между фазой и нейтралью, поэтому потребуются экстраординарные доказательства, чтобы поверить вашему обогревателю 9Поставка 0181 или является одним из них.

\$\конечная группа\$

4

\$\начало группы\$

Это может быть простое решение в зависимости от соединения. Если нагрузка подключена между двумя фазами и нет соединения с нейтралью, как вы указали в разделе комментариев, вы можете подключить нагреватель подшипника между L1 и нейтралью от вашего питание 380В. Это даст вам напряжение примерно 220 В и снизит выходную мощность примерно на 1 кВА. Единственным другим вариантом без знания внутренних соединений был бы большой трансформатор на тележке.

Глядя на вашу электрическую схему, кажется, что то, что я предложил выше, будет работать. Единственная проблема, которую я вижу, заключается в том, что нейтральный провод 230 В используется какой-либо контрольной электроникой, не показанной на схеме.

смоделируйте эту цепь — схема создана с помощью CircuitLab

Лучший способ сделать это — 3-проводное соединение, как показано выше, путем замены существующей вилки на 380-вольтовую, или если вам нужно сохранить совместимость с 230-вольтовой. коробка адаптера с четкой маркировкой для использования только с этим устройством.

\$\конечная группа\$

1

\$\начало группы\$

смоделируйте эту схему – Схема создана с помощью CircuitLab

Вам нужно только пересоединить нагревательные элементы с соединения звезда на треугольник.

РЕДАКТИРОВАТЬ:

Вы сказали:

На самом деле оборудование использует 2 фазы из 3 фаз 230

смоделируйте эту цепь

Все, что вам нужно сделать, это подключить нагрузку между фазой и нейтралью, а не между фазами.
