Обозначение розеток и выключателей на чертежах. Обозначения розеток и выключателей в электрических схемах по ГОСТ
Планирование размещения электрической проводки в помещении является серьёзной задачей, от точности и правильности выполнения которой зависят качество последующего её монтажа и уровень безопасности людей, находящихся на этой территории. Для того чтобы электропроводка была размещена качественно и грамотно, требуется предварительно составить подробный план.

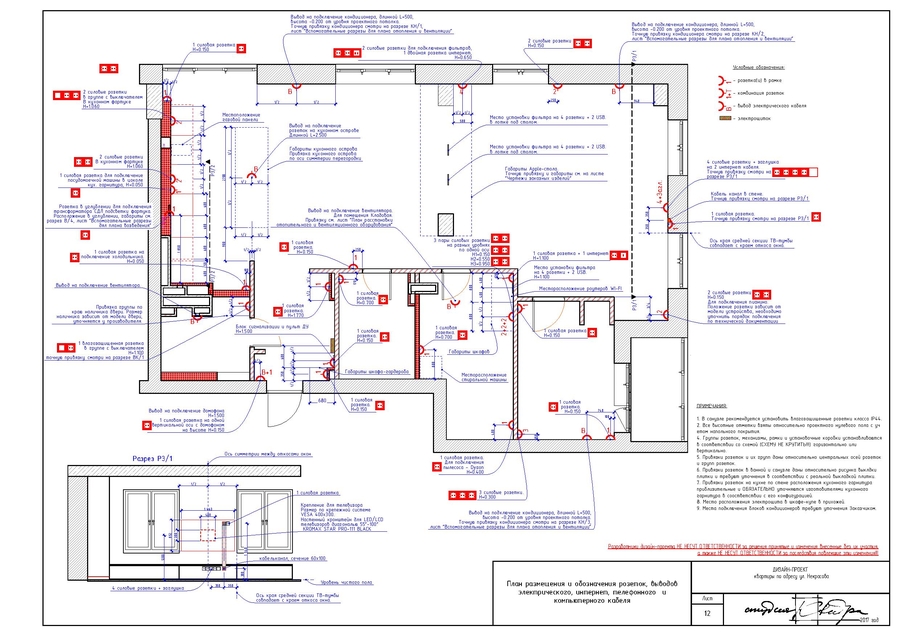

Он представляет собой чертёж, выполненный с соблюдением выбранного масштаба, в соответствии с планировкой жилья, отражающий расположение всех узлов электропроводки и основных её элементов, таких, как распределительные группы и однолинейная принципиальная схема. Только лишь после того, как чертёж составлен можно вести речь о подключении электрики.
Однако, важно не только иметь в распоряжении такой чертёж, надо ещё и уметь его читать. Каждый человек, имеющий дело с работами, предполагающими необходимость проведения электромонтажа, должен ориентироваться в условных изображениях на схеме, обозначающих различные элементы электрооборудования.

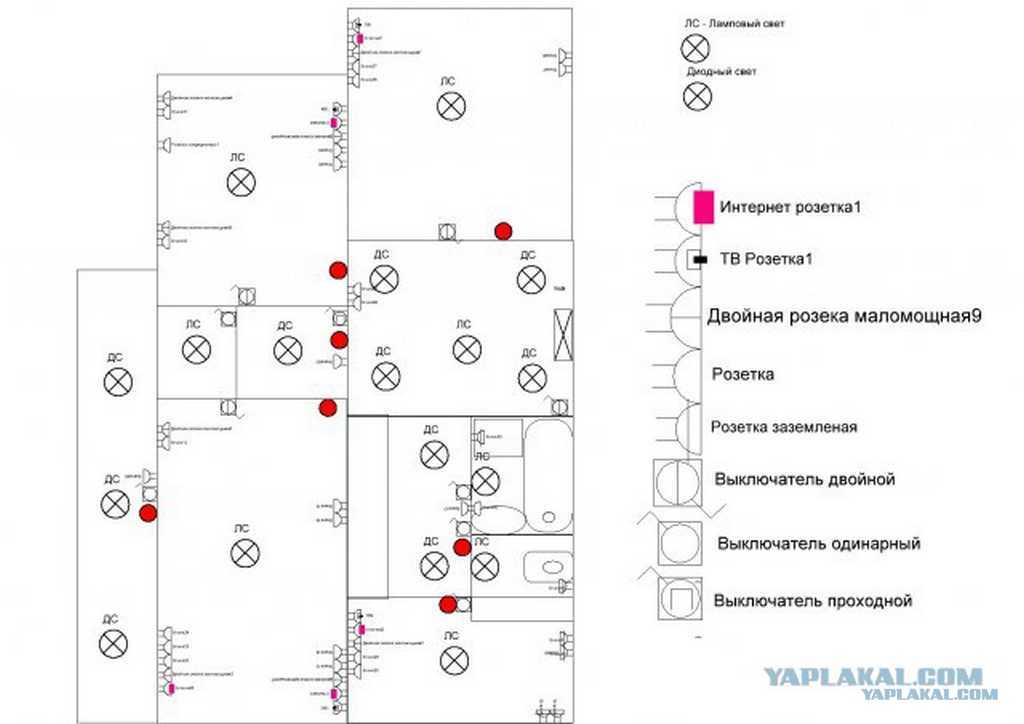

Они имеют вид определённых символов и их содержит практически каждая электрическая схема.
Но сегодня речь пойдет не о том, как начертить план схему, а о том, что на ней отображено. Скажу сразу сложные элементы, такие как резисторы, автоматы, рубильники, переключатели, реле, двигатели и т.п. мы рассматривать не будем, а рассмотрим лишь те элементы которые встречаются любому человеку каждый день т.е. обозначение розеток и выключателей на чертежах. Я думаю, это будет интересно всем.
Разработанные ещё в советское время ГОСТы чётко определяют соответствие на схеме и в конструкторской документации элементов электрической цепи определённым установленным графическим символам. Это необходимо для ведения общепринятых записей, содержащих информацию о конструкции электрической системы.

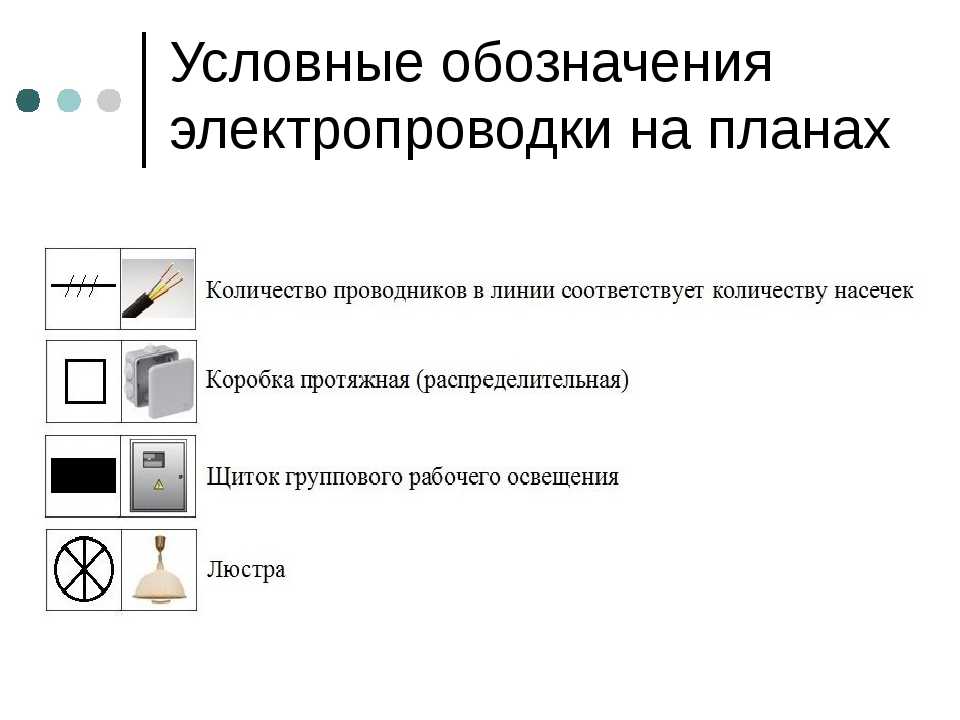

Роль графических обозначений выполняют элементарные геометрические фигуры: квадраты, окружности, прямоугольники, точки и линии. В разнообразных стандартных сочетаниях эти элементы отображают все составные части электроприборов, машин и механизмов, применяющихся в современной электротехнике, а также принципы управления ними.
Нередко возникает естественный вопрос о нормативном документе, регламентирующем все вышеизложенные принципы. Методы построения условных графических изображений электрической проводки и оборудования на соответствующих схемах определяет ГОСТ 21.614-88 «Изображения условные графические электрооборудования и проводок на планах». Из него можно узнать, как обозначаются розетки и выключатели на электрических схемах.
Обозначение розеток на схеме
Нормативная техническая документация даёт конкретное обозначение розетки на электрических схемах. Её общий схематичный вид представляет собой полукруг, от выпуклой части которого вверх отходит черта, её внешний вид и определяет тип розетки. Одна черта — двухполюсная розетка, две — сдвоенная двухполюсная, три, имеющие вид веера, — трёхполюсная розетка.
Подобные розетки характеризуются степенью защиты в диапазоне IP20 — IP23. Наличие заземления обозначается на схемах плоской чертой, параллельной центру половины окружности, что отличает обозначения всех розеток открытых установок.
В том случае если установка скрытая, схематические изображения розеток меняются посредством добавления ещё одной черты в центральной части полукруга. Она имеет направление от центра к черте, обозначающей число полюсов розетки.
Сами розетки при этом вмуровываются в стену, уровень их защиты от воздействия влаги и пыли находится в диапазоне, приведенном выше (IP20 — IP23). Стена не становится от этого опасной, поскольку все части, проводящие ток, надёжно скрыты в ней.
На некоторых схемах обозначения розеток имеют вид чёрного полукруга. Это влагостойкие розетки, степень защиты оболочки которых IP 44 — IP55. Допускается их внешняя установка на поверхностях зданий, выходящих на улицу. В жилых помещениях такие розетки устанавливаются во влажных и сырых помещениях, например ванные комнаты и душевые помещения.
Обозначение выключателей на электрических схемах
Все типы выключателей имеют схематическое изображение в виде окружности с чертой в верхней части.
Окружность с чёрточкой, содержащей крючок на конце, обозначает одноклавишный выключатель освещения открытой установки (степень защиты IP20 — IP23). Два крючка на конце чёрточки означают двухклавишный выключатель, три — трёхклавишный.
Если на схематическом обозначении выключателя над чёрточкой ставится перпендикулярная линия, речь идёт о выключателе скрытой установки (степень защиты IP20 — IP23). Линия одна — выключатель однополюсный, две — двухполюсный, три — трёхполюсный.
Окружностью чёрного цвета обозначается влагостойкий выключатель открытой установки (степень защиты IP44 — IP55).
Окружность, пересекаемая линией с чёрточками на концах, применяется для изображения на электрических схемах проходных выключателей (переключателей) с двумя положениями (IP20 — IP23). Изображение однополюсного переключателя напоминает зеркальное отображение двух обычных. Влагостойкие переключатели (IP44 — IP55) обозначаются на схемах в виде закрашенной окружности.
Как обозначается блок выключателей с розеткой
Для экономии места и с целью компоновки в общем блоке устанавливают розетку с выключателем или несколько розеток и выключатель. Наверное, многие такие блоки встречали. Такое размещение коммутационных аппаратов очень удобно, так как находится в одном месте, к тому же при монтаже электропроводки можно сэкономить на штробах (провода на выключатель и розетки прокладываются в одной штробе).
В общем, компоновка блоков может быть любой и все как говорится, зависит от вашей фантазии. Можно установить блок выключателей с розеткой, несколько выключателей или несколько розеток. В данной статье не рассмотреть обозначение розеток и выключателей на чертежах в таких блоках я просто не имею права.
Итак, первый из них блок розетка выключатель. Обозначение для скрытой установки.
Второй более сложный, блок состоит из одноклавишного выключателя, двухклавишного выключателя и розетки с заземлением.
Последнее обозначения розеток и выключателей в электрических схемах отображено в виде блока два выключателя и розетка.
Для наглядности представлен лишь один небольшой пример, собрать (начертить) можно любую комбинацию. Еще раз повторюсь все зависит от вашей фантазии ).
Условное обозначение розеток и выключателей на чертежах
Поделиться на Facebook
Поделиться в ВК
Поделиться в ОК
Поделиться в Twitter
Поделиться в Google Plus
Содержание:
- 1 Характеристика
- 2 Расшифровка
- 3 Особенности
- 4 Обозначение блока
При электромонтажных работах необходимо опираться на план расположения электросетей. Понимание всех условных знаков и символов, нанесенных на них, помогает на всех этапах рабочего процесса.
Характеристика
Чтобы составить подобный план, необходимо начертить однолинейную схему, отображающую все элементы сети. Подобные планы составляются на основе ГОСТов 21.614 и 21.608, разработанных, чтобы соблюдать единообразие в оформлении и, соответственно, понимании чертежей. Там же указаны стандарты условных знаков, в частности, для электророзеток и других элементов.
Условное обозначение розеток таково:
В электрических схемах указываются все детали и элементы сети, а также, при необходимости, способы монтажа и остальные нюансы.
Расшифровка
Наиболее часто встречаются такие символы:
Они означают двухполюсные внешние электророзетки, основные компоненты в электропроводке. Устройства от разных производителей отличаются от друга своими характеристиками — количеством полюсов, степенью защиты и способом установки. Исходя из свойств устройства, символ, обозначающий его на плане электросети, будет модифицироваться.
Для моделей открытого монтажа используют следующие символы:
Для скрытого монтажа используются такие условные обозначения розеток:
При повышенном уровне влажности или при необходимости монтажа на улице необходимы устройства с защитными элементами, которые будут препятствовать попаданию влаги, пыли во внутреннюю часть элемента.
Для обозначения розеток и выключателей с влагозащитой используют такие символы:
Особенности
В таблице приведены электроизделия, их характеристики и обозначающие их символы:
Обозначение розеток и выключателей на чертежах имеет особенности, связанные с выбором определенного типа устройства. Так как в некоторых видах разные по характеристикам компоненты совмещают в единый блок, важно знать их расшифровку.
Закрашенный черным круг указывает на повышенный уровень защиты.
Также на плане можно увидеть выключатели и другие элементы сети, например переключатели и пакетные двух- и трехполюсные устройства, которые используют для включения электрического двигателя и для подачи электроэнергии в помещении. Также используются переключатели на два направления, с их помощью можно управлять включением и выключением одновременно из нескольких точек.
Уровень защищенности обозначается буквами IP и двумя цифрами – первая указывает на степень защиты от загрязнений, вторая – на уровень влагозащиты.
Диапазон составляет 0-9, самые распространенные устройства имеют пометки IP44, IP54, IP65, IP20.
Диапазон составляет 0-9, самые распространенные устройства имеют пометки IP44, IP54, IP65, IP20.Обозначение блока
Очень часто розетку или несколько и выключатель монтируют совместно. Это удобно для экономии и места, и штроб при монтаже. Для размещения на схемах подобных коммутационных устройств предусмотрены условные обозначения блока розеток.
Первый тип – электророзетка и однокнопочный выключатель, второй – более сложный, электророзетка с заземлением, одно- и двухклавишный выключатель. Для них разработано собственное обозначение розеток на схеме, которое может видоизменяться в зависимости от состава блока (добавляются дополнительные детали, штриховка и пр.).
Сейчас существует огромное количество видов розеток и комбинированных блоков. Все они имеют свои символы для отметки их на чертежах. Благодаря единой системе условных знаков для элементов электрической сети чтение и понимание чертежей и схем не составляет труда.
Жми «Нравится» и получай только лучшие посты в Facebook ↓
Поделиться на Facebook
Поделиться в ВК
Поделиться в ОК
Поделиться в Twitter
Поделиться в Google Plus
Безопасное и простое подключение выключателя и розетки
Будьте умнее и оставайтесь в безопасности при подключении розеток и выключателей
Каждый редакционный продукт выбирается независимо, хотя мы можем получить компенсацию или получить партнерскую комиссию, если вы купите что-то по нашим ссылкам . Рейтинги и цены точны, а товары есть в наличии на момент публикации.
Как подключить трехпозиционный выключатель света
Мы покажем вам, как подключить трехпозиционный выключатель. Проводка сложнее, чем у традиционного однополюсного выключателя, но мы объясним, как выполнять соединения. Как только вы закончите, вы сможете управлять светом с помощью двух выключателей.
1
/
24
Приобретение диммерного переключателя
Диммерные переключатели доступны во многих стилях и конфигурациях, включая слайдеры, ручки и сенсорные механизмы диммирования.
Тем не менее, проверьте следующие ключевые параметры:
- Мощность (сколько ламп он может контролировать). Мощность будет измеряться в ваттах. Сложите мощность лампочек во всех светильниках, которыми управляет переключатель, чтобы убедиться, что она соответствует номиналу переключателя, указанному на упаковке или в инструкциях.
- Однополюсный или трехходовой. Купите «однополюсный» переключатель, если один переключатель управляет освещением, или «трехпозиционный», если у вас есть два переключателя, управляющих одним и тем же освещением.
- Легкий тип. Для стандартных и галогенных ламп требуются стандартные диммеры накаливания. Некоторые люминесцентные лампы можно регулировать с помощью специальных диммерных выключателей, но большинство из них нельзя. Для низковольтных ламп также могут потребоваться специальные диммеры.
2
/
24
Не перепутать горячие и нейтральные провода
Подсоединение черного провода накаливания к нейтральной клемме розетки может привести к смертельному поражению электрическим током.
Беда в том, что вы можете не осознать ошибку, пока кого-нибудь не ударит током, потому что свет и большинство других сменных устройств все равно будут работать; они просто не будут работать безопасно.
Всегда подключайте белый провод к нейтральной клемме розеток и осветительных приборов. Нейтральная клемма всегда маркируется. Обычно он определяется серебристым или светлым винтом. Подключите горячий провод к другому терминалу. Если есть зеленый или оголенный медный провод, это земля. Подсоедините заземление к зеленому винту заземления или к заземляющему проводу или заземленной коробке.
3
/
24
Не обрезайте провода слишком коротко
Слишком короткие обрезанные провода затрудняют их соединение и, поскольку вероятность плохого соединения возрастает, становятся опасными. Оставьте провода достаточно длинными, чтобы они выступали из коробки не менее чем на 3 дюйма.
Если у вас короткие провода, это легко исправить. Просто добавьте 6 дюймов. удлинители на существующие провода.
На фото показан тип соединителя проводов, который проще установить в труднодоступных местах. Вы найдете их в хозяйственных магазинах и домашних центрах.
4
/
24
Убедитесь, что питание отключено
Когда вы выполняете электромонтажные работы, не думайте, что питание отключено из-за того, что вы щелкнули выключателем или щелкнули автоматическим выключателем, — всегда перепроверяйте. Купите бесконтактный тестер напряжения и проверьте все провода в коробке, прежде чем приступить к какой-либо работе — или запланируйте какую-нибудь стоматологическую операцию!
5
/
24
Найдите автоматические выключатели
Вместо того, чтобы бежать наверх, пусть Rolling Stones поможет вам найти правильный выключатель. Найдите автоматические выключатели, включив громкое радио в розетку, с которой вы работаете. Вы узнаете, что у вас есть правильный автоматический выключатель, когда музыка умрет. Но не думайте, что электричество отключено во всех других розетках или во всех остальных комнатах.
Прежде чем выполнять какую-либо проводку, подключите радиостанцию к другим розеткам, с которыми вы планируете работать. Некоторые дуплексные розетки могут иметь разные цепи, идущие к соседним розеткам. Чтобы быть в безопасности, проверьте верхнюю и нижнюю часть с помощью радио. Для освещения включите и выключите свет, чтобы быть уверенным.
6
/
24
Не устанавливайте розетку с тремя разъемами без заземления
Если у вас есть розетки с двумя разъемами, заманчиво заменить их розетками с тремя разъемами, чтобы вы могли подключать вилки с тремя контактами. Но не делайте этого, если не уверены, что земля свободна. Используйте тестер, чтобы проверить, заземлена ли ваша розетка. Ряд индикаторов показывает, правильно ли подключена розетка или имеется неисправность. Эти недорогие тестеры легко доступны в домашних центрах и хозяйственных магазинах.
Если вы обнаружите трехконтактную розетку в незаземленной коробке, самое простое решение — просто заменить ее двухконтактной розеткой, как показано на рисунке.
7
/
24
Не подключайте GFCI назад
Розетки GFCI (прерыватель цепи замыкания на землю) защищают вас от смертельного удара, отключая питание при обнаружении небольшой разницы в токе. Имеют две пары клемм. Одна пара, помеченная как «линия», предназначена для подачи питания на саму розетку GFCI. Другой комплект помечен как «нагрузка» и обеспечивает защиту выходов, расположенных ниже по потоку. Вы потеряете защиту от ударов, если перепутаете подключение линии и нагрузки.
8
/
24
Увеличенные пластины скрывают ошибки
При установке гипсокартона или панелей небольшие ошибки могут привести к образованию больших зазоров вокруг электрических коробок. К счастью, есть продукт, созданный именно для этой ситуации. Накладки увеличенного размера для выключателей и розеток доступны в стандартных цветах в бытовых центрах и хозяйственных магазинах. Они на 1/2–3/4 дюйма длиннее и шире, чем стандартные пластины, поэтому они могут быть немного заметными. Электротехнические нормы не допускают зазоров шириной более 1/8 дюйма вокруг коробок, поэтому заполните зазоры герметиком или герметиком, прежде чем прикручивать накладку.
9
/
24
Поставка Правильная поддержка розеток и выключателей
Незакрепленные выключатели или розетки могут плохо выглядеть, но, что еще хуже, они опасны. Слабо подключенные розетки могут перемещаться, что приводит к отсоединению проводов от клемм. Ослабленные провода могут вызвать искрение и перегреться, создавая потенциальную опасность возгорания.
Закрепите ослабленные выпускные отверстия, подложив под винты прокладки, чтобы обеспечить плотное соединение с коробкой. Вы можете купить специальные прокладки в домашних центрах и хозяйственных магазинах. Другие варианты включают небольшие шайбы или моток проволоки, намотанный на винт.
10
/
24
Встраиваемые коробки за поверхностью стены
Электрические коробки должны быть установлены заподлицо с поверхностью стены, если поверхность стены выполнена из горючего материала. Ящики, утопленные за горючими материалами, такими как дерево, представляют опасность возгорания, потому что дерево подвергается потенциальному воздействию тепла и искр.
Решение заключается в простой установке металлической или пластиковой удлинительной коробки. Если вы используете металлический удлинитель для пластиковой коробки, соедините металлический удлинитель с заземляющим проводом в коробке с помощью заземляющего зажима и короткого отрезка провода.
11
/
24
Используйте инструмент для зачистки проводов без косоглазия
В девяноста процентах случаев вы используете инструмент для зачистки проводов для зачистки проводов одного и того же сечения. Теперь дни поиска инструмента для зачистки проводов в поисках отверстия нужного размера прошли. Используйте маркер Testor’s Enamel Paint, чтобы отметить линию на отверстии. Через пару минут высыхания вы сможете вставить провод в отмеченное отверстие с нулевым напряжением глаз и работать намного быстрее над своим последним проектом электропроводки. Если вы зачищаете провода более одного размера, пометьте отверстия разными цветами.
12
/
24
Family Handyman
Оберните провода по часовой стрелке вокруг клеммных винтов
Оберните провод по часовой стрелке при подключении выключателя света, чтобы петля на конце провода закрывалась при затягивании винта.
Если вы наденете петлю на винт в направлении против часовой стрелки, затягивание винта приведет к открытию петли и может привести к ослаблению соединения.
13
/
24
Аккуратно упакуйте коробки
Вот как содержать провода в чистоте и компактности: Сначала соберите все оголенные провода заземления вместе с длинным косичкой и соедините их. Сложите их в заднюю часть коробки, оставив косичку вытянутой. Затем проделайте то же самое с нейтральными проводами. Если вы подключаете переключатели, как показано здесь, вам не нужен нейтральный пигтейл. Оставьте горячую проволоку очень длинной и согните ее вперед и назад по дну коробки. Наденьте колпачок разъема провода на горячий провод, чтобы идентифицировать его.
14
/
24
Скрутите концы кабеля UF
Подземный фидерный кабель (UF) имеет прочную пластиковую оболочку, которую трудно снять, если вы не знаете этого трюка. Начните с отделения черного и белого проводов от оголенной меди, захватив каждый плоскогубцами и скрутив.
Их легко разорвать, как только вы начнете их использовать. Разъединяйте их, пока у вас не останется около фута разделенных проводов.
15
/
24
Снять оболочку
Снимите оболочку с изолированных подземных фидерных проводов, захватив конец провода одними плоскогубцами, а оболочку другими плоскогубцами и раздвинув их. После того, как вы отделите оболочку от изолированного провода в верхней части, просто снимите ее. Повторите процесс, чтобы удалить оболочку с черного провода. Наконец, ножницами или ножом срежьте свободную оболочку.
16
/
24
Соедините несколько лампочек вместе
Коробка с тремя выключателями достаточно тесная без добавления дополнительных проводных соединителей и косичек. Вот метод проводки, который устраняет дополнительные соединения и обеспечивает более аккуратную установку. Вместо того, чтобы прокладывать отдельный пигтейл от горячего провода к каждому коммутатору, просто оставьте горячий провод очень длинным.
Чтобы подключить переключатели, просто надрежьте провод с помощью инструмента для зачистки проводов и нажмите на изоляцию, чтобы обнажить около 3/4 дюйма оголенного провода. Подсоедините последний переключатель обычным образом, обмотав провод вокруг винта по часовой стрелке.
17
/
24
Установка розетки вверх или вниз
Розетки обычно устанавливаются отверстием заземления вниз. Но это не лучше, чем установить их в обратном направлении. Электрики бесконечно спорят об этом и яростно превозносят достоинства установки так или иначе, но мы вам прямо скажем — это не имеет значения. Оба способа правильны. В электрических нормах не указано, в каком направлении должно быть обращено отверстие заземляющей заглушки. Один способ не безопаснее другого — если розетка подключена правильно.
Все зависит от эстетики, поэтому устанавливайте их так, как вам удобнее. Кстати, заземляющая вилка обычно не работает в Соединенных Штатах, в отличие от того, как она обычно устанавливается в Канаде.
18
/
24
Используйте инструменты с четырьмя ключами
Вот четыре необходимых инструмента, если вы планируете подключать множество выключателей и розеток:
- Тестер напряжения. Вы можете купить один за несколько долларов и использовать его для проверки горячих проводов или для поиска нейтрали. Просто прикоснитесь щупами между горячим и нейтральным или между двумя горячими проводами. Тестер загорится, если провода «горячие». Показанный тестер также тестирует на 240 вольт.
- Комбинированный инструмент для зачистки оболочки и проводов. Помимо прорезей для зачистки изоляции с провода 14 и 12 калибра, он имеет прорези для зачистки оболочки с неметаллического кабеля 14 и 12 калибра.
- Анализатор напряжения. Прелесть этого инструмента в том, что вам не нужно прикасаться к оголенным проводам, чтобы увидеть, горячие ли они. Просто поднесите его к любому проводу или кабелю, чтобы увидеть, находится ли он под напряжением. Используйте такой бесконтактный тестер напряжения, чтобы еще раз проверить, что все провода в коробке «разомкнуты» после выключения автоматического выключателя.
- Тестер розеток GFCI. Просто подключите его к любой розетке GFCI, и индикаторы укажут, правильно ли подключена розетка. Подключите его к розетке GFCI и нажмите кнопку проверки, чтобы убедиться, что GFCI работает правильно.
19
/
24
Использование косичек на розетках
На каждой стороне розеток есть пары винтов, которые можно использовать для подсоединения выходных розеток, но лучше их не использовать. Этому есть две причины. Во-первых, соединение проводов, ведущих к нисходящим розеткам, с помощью соединителей для проводов создает более безопасное соединение. А во-вторых, розетку проще запрессовать обратно в коробку, если меньшее количество ее винтов будет соединено с проводами. Вместо этого используйте соединители проводов для подключения нейтрального, горячего и заземляющего проводов вместе с 6-дюймовыми «пигтейлами». Затем подключите косички к розетке.
20
/
24
Интеллектуальным коммутаторам может потребоваться нейтральный провод
Производители коммутаторов встроили в современные «интеллектуальные коммутаторы» всевозможные интересные функции.
Вы можете купить выключатели с датчиками присутствия, таймерами и программируемыми диммерами. Но загвоздка в том, что, в отличие от обычного переключателя, некоторым из этих новых переключателей для правильной работы требуется нейтраль. Это проблема, если ваш старый коммутатор подключен как «петля коммутатора», так что в коробке доступны только горячий и коммутируемый горячий.
Прежде чем покупать новый выключатель, достаньте старый из коробки — предварительно убедившись, что питание отключено, — и найдите нейтральный белый провод. Любые провода, подключенные к существующему выключателю, не являются нейтральными проводами. Если к выключателю подключен белый провод, он должен быть помечен как горячий провод либо куском черной ленты, либо черным маркером, как показано на рисунке. Если в коробке нет нейтрали, купите интеллектуальный переключатель, который не требует нейтрали. Интеллектуальный переключатель Kasa — отличный вариант — мы его опробовали!
21
/
24
Используйте розетку с защитой от несанкционированного доступа
Чтобы снизить риск поражения электрическим током и пожара, Национальный электротехнический кодекс требует определенных типов розеток в определенных местах.
Везде требуются розетки с защитой от несанкционированного доступа. Имеют крышки над внутренними контактами. Прежде чем устанавливать новую розетку, проверьте код или проконсультируйтесь с кем-то, кто знаком с требованиями кода, чтобы узнать, какой тип розетки вам следует использовать.
В некоторых местах на открытом воздухе требуются атмосферостойкие розетки.
22
/
24
Не экономьте на выключателях и розетках
Выключатели и розетки более высокого качества могут стоить на доллар или два больше, но они того стоят. Во-первых, компоненты лучше. Они кажутся более существенными и будут длиться дольше. Дополнительным преимуществом является то, что многие из них включают функцию «обратного провода», не путать с дешевыми «штыревыми» соединениями, которые мы не рекомендуем использовать для подключения выключателя света. Функция обратного провода по-прежнему зависит от клеммного винта для зажима провода, но вам не нужно сгибать провод вокруг винта. Просто зачистите его, вставьте и затяните винт при подключении переключателя.
23
/
24
Совместите отрывной язычок с исходным выпускным отверстием
Существует несколько различных причин, по которым отрывной язычок может быть удален. Если половина дуплексной розетки управляется настенным выключателем, то горячая и, возможно, нейтральная клемма будут сломаны. Или, если верхняя и нижняя розетки дуплексной розетки питаются от двух разных цепей, контакт горячей и, возможно, нейтральной клеммы будет удален. В любом случае, когда вы заменяете старую розетку, проверьте, удалены ли выступы, и если да, отломайте выступы на новой розетке, чтобы они соответствовали друг другу. Возьмите язычок концом плоскогубцев или инструмента для зачистки и покачайте его вверх и вниз, чтобы сломать.
24
/
24
Идентификация проводов с неровностями
Избавьте себя от головной боли, идентифицируя провода при их установке. Гораздо сложнее понять, какие провода куда идут, когда они закрыты гипсокартоном после подключения выключателя. Многие электрики используют «код» для маркировки проводов, и вы тоже можете. Вот один пример. Неплотно оберните «путешественники» трехпозиционного переключателя и плотно обмотайте их общим проводом для облегчения идентификации в дальнейшем.
Первоначально опубликовано: 15 ноября 2019 г.
Меры предосторожности для базовых переключателей Меры предосторожности для базовых переключателей
Индивидуальные меры предосторожности для коммутатора см. в разделе о мерах предосторожности для этого коммутатора.
Меры предосторожности для безопасного использования
Для обеспечения безопасности всегда соблюдайте следующие меры предосторожности.
Крепление
Перед монтажом, демонтажом, подключением или осмотром переключателя обязательно ОТКЛЮЧИТЕ питание переключателя, в противном случае можно получить удар электрическим током или переключатель может сгореть.
Проводка
Не выполняйте электромонтаж, когда питание подается на выключатель. Кроме того, не прикасайтесь ни к одной из заряженных клемм при подаче питания. В противном случае можно получить удар электрическим током.
Следуйте инструкциям, приведенным в разделе «Правильное использование», при выполнении всех электромонтажных и паяльных работ. Использование переключателя с неправильной проводкой или пайкой может привести к аномальному нагреву при подаче питания, что может привести к возгоранию.
Контактная нагрузка
Выберите подходящие номиналы переключателя после подтверждения нагрузки на контакты. Если контактная нагрузка слишком велика для контактов, контакты могут привариться или сместиться, что может привести к короткому замыканию или возгоранию при подаче питания.
Типы нагрузки
Некоторые типы нагрузок имеют большую разницу между установившимся током и пусковым током, как показано на следующей диаграмме.
Выберите переключатель с номиналами, соответствующими типу нагрузки. Выберите переключатель с номиналами, соответствующими типу нагрузки. Чем выше пусковой ток в замкнутой цепи, тем больше будет истирание или смещение контактов. Следовательно, может произойти приваривание или смещение контактов, что может привести к короткому замыканию или возгоранию.
Типы нагрузки в зависимости от пускового тока
Рабочая атмосфера
Не используйте переключатели в атмосфере, содержащей горючие или взрывоопасные газы. Дуга или тепло, образующиеся при переключении, могут привести к возгоранию или взрыву.
Удар по отдельным переключателям
Не роняйте и не разбирайте переключатели. Это может привести не только к ухудшению характеристик, но и к повреждению, поражению электрическим током или возгоранию.
Долговечность
Срок службы переключателя сильно зависит от условий переключения.
Перед использованием коммутатора обязательно протестируйте его в реальных условиях в реальном приложении и используйте коммутатор в операциях переключения, не вызывающих проблем. Если изношенный переключатель используется постоянно, это может привести к нарушению изоляции, сварке контактов, выходу из строя контактов, повреждению или перегоранию переключателя.
Меры предосторожности для правильного использования
Использование переключателей
При фактическом использовании выключателей могут произойти непредвиденные аварии. Перед использованием коммутатора заранее выполните все возможные проверки.
Если не указано иное, характеристики и рабочие характеристики, указанные в этом каталоге, относятся к стандартным условиям испытаний (т. е. от 15 до 35 °C, от 25 до 75 % влажности и от 86 до 106 кПа атмосферного давления). При выполнении тестирования в реальном приложении всегда используйте те же условия, которые будут использоваться в реальных условиях использования как для нагрузки, так и для операционной среды.
Справочные данные, представленные в этом каталоге, представляют собой фактические измерения производственных образцов в виде графика. Все значения справочных данных являются номинальными.
Все рейтинги и значения производительности, представленные в этом каталоге, являются результатами одного испытания, поэтому каждый рейтинг и значение производительности могут не выполняться для сложных условий.
Выбор правильного переключателя
Выберите переключатель, соответствующий условиям эксплуатации и нагрузке.
Используйте Руководство по выбору, чтобы выбрать переключатель, подходящий для номинального тока, рабочей нагрузки, типа привода и условий эксплуатации.
Не рекомендуется использовать переключатель на большой ток для переключения микротока, с точки зрения надежности контакта. Выберите переключатель, который подходит для фактически переключаемого тока.
Рассмотрите возможность использования герметичного переключателя в средах, подверженных воздействию капель воды.
Электрические условия
1. Рабочая нагрузка
Коммутационная способность переключателя существенно различается в зависимости от того, используется ли переключатель для отключения переменного или постоянного тока. Обязательно проверьте номиналы переменного и постоянного тока коммутатора. Способность управления резко снизится, если это нагрузка постоянного тока. Это связано с тем, что нагрузка постоянного тока, в отличие от нагрузки переменного тока, не имеет точки пересечения нуля тока. Следовательно, если возникает дуга, она может продолжаться в течение сравнительно длительного времени. Кроме того, направление тока всегда одно и то же, что приводит к явлениям перемещения контактов, и контакты легко удерживают друг друга и не разъединяются, если поверхности контактов неровные.
Если нагрузка индуктивная, будет генерироваться противоэлектродвижущее напряжение. Чем выше напряжение, тем выше генерируемая энергия, что увеличивает истирание контактов и явления перемещения контактов.
Обязательно используйте переключатель в номинальных условиях.
Если переключатель используется для переключения как микронагрузок, так и нагрузок большой мощности, обязательно подключите реле, соответствующие нагрузкам.
Номинальные нагрузки переключателя соответствуют следующим условиям:
Индуктивная нагрузка: нагрузка с минимальным коэффициентом мощности 0,4 (переменный ток) или максимальной постоянной времени 7 мс (постоянный ток).
Ламповая нагрузка: Нагрузка, пусковой ток которой в десять раз превышает установившийся ток.
Нагрузка двигателя: Нагрузка, пусковой ток которой в шесть раз превышает установившийся ток.
Примечание. Важно знать постоянную времени (L/R) индуктивной нагрузки в цепи постоянного тока.
Пусковой ток
2. Использование переключателей с электронными схемами
Если возникают проблемы с подпрыгиванием или дребезжанием контактов, примите следующие контрмеры.
(a) Вставьте интегральную схему.
(б) Подавить генерацию импульса от дребезга контактов или дребезга контактов так, чтобы он был меньше допустимого уровня шума нагрузки.
Используйте выключатели микронагрузки с золотыми контактами, особенно если требуется высокая надежность контактов.
Для защиты коммутатора от повреждений из-за коротких замыканий обязательно подключите к коммутатору быстродействующий предохранитель с током отключения в 1,5–2 раза больше номинального тока.
При соответствии номиналам, утвержденным EN, используйте предохранитель gI или gG на 10 А, соответствующий стандарту IEC 60269.
3. Использование переключателей для микронагрузок
Возможны неисправности контактов, если переключатель общей нагрузки используется для переключения цепи микронагрузки. Используйте переключатели в рабочем диапазоне, показанном на следующей схеме. Тем не менее, даже при использовании моделей с микронагрузками в указанном здесь рабочем диапазоне, если пусковой ток возникает при размыкании или замыкании контакта, он может увеличить контакт 9.
0321 изнашиваются и, таким образом, снижают долговечность. Поэтому вставьте схему защиты контактов там, где это необходимо. Минимальная применимая нагрузка является эталонным значением N-уровня. Это значение указывает опорный уровень неисправности для уровня надежности 60 % (λ60).
Уравнение λ 60 = 0,5 × 10 -6 /операций показывает, что расчетная частота отказов составляет менее 1/2 000 000 операций при уровне надежности 60%.
4. Цепь защиты контактов
Используйте схему защиты контактов (например, устройство защиты от перенапряжений) для увеличения срока службы контактов, предотвращения шума и подавления образования карбида или азотной кислоты. Убедитесь, что схема защиты контактов установлена правильно. В противном случае может возникнуть неблагоприятный эффект.
Ниже приведены типичные примеры контактных защитных цепей. Если коммутатор используется в помещении с повышенной влажностью для переключения нагрузки, которая легко генерирует дуги, например, индуктивной нагрузки, дуги могут образовывать оксид азота (NOx), который превращается в азотную кислоту (HNO 9).
0353 3 ), если он реагирует с влагой. Следовательно, внутренние металлические детали могут подвергнуться коррозии, и коммутатор может выйти из строя. Обязательно выберите идеальную схему предотвращения контакта из следующих. Кроме того, время работы нагрузки может несколько увеличиться, если используется схема защиты контактов (ограничитель перенапряжения).
Типичные примеры цепей защиты от перенапряжения (ограничители перенапряжения)
O: Применимо ×: Неприменимо Δ: Условно
| Circuit example | Applicable current | Feature | Element selection | ||
| AC | DC | ||||
| CR circuit | △ * | ○ | *При переключении переменного тока импеданс нагрузки должен быть ниже импеданса C и R. | C: от 0,5 до 1 мкФ на ток переключения (1 А) R: от 0,5 до 1 Ом на напряжение переключения (1 В) Значения могут изменяться в зависимости от характеристик нагрузки. Конденсатор подавляет искровой разряд тока при разомкнутых контактах. Резистор ограничивает пусковой ток при повторном замыкании контактов. Рассмотрите роль конденсатора и резистора и экспериментально определите идеальные значения емкости и сопротивления. Используйте конденсатор с диэлектрической прочностью от 200 до 300 В. При переключении переменного тока убедитесь, что конденсатор не имеет полярности. Если, однако, возможность управления дугой между контактами является проблемой для высокого напряжения постоянного тока, может быть более эффективным подключение конденсатора и резистора между контактами через нагрузку. Проверьте результаты, протестировав их в реальном приложении. | |
| ○ | ○ | Время работы увеличится, если нагрузкой является реле или соленоид. Эффективно подключение цепи CR параллельно нагрузке при напряжении питания 24 или 48 В и параллельно контактам при напряжении питания от 100 до 200 В. | |||
| Метод диода | × | ○ | Энергия, накопленная в катушке, преобразуется в ток с помощью диода, подключенного параллельно нагрузке. Затем потребляется ток, протекающий по катушке, и выделяется джоулево тепло сопротивлением индуктивной нагрузки. Время задержки сброса в этом методе больше, чем в методе CR. | Диод должен выдерживать пиковое обратное напряжение, в 10 раз превышающее напряжение цепи, и прямой ток, равный или превышающий ток нагрузки. | |
| Диод и Стабилитрон Диод Метод | × | ○ | Этот метод эффективен, если задержка сброса, вызванная диодным методом, слишком велика. | Напряжение стабилитрона для стабилитрона должно быть примерно в 1,2 раза выше, чем у источника питания, так как при некоторых обстоятельствах нагрузка может не работать. | |
| Метод варистора | ○ | ○ | В этом методе используется характеристика постоянного напряжения варистора, поэтому на контакты не воздействует высокое напряжение. Этот метод вызывает большую или меньшую задержку времени сброса. Эффективно подключение варистора параллельно нагрузке при напряжении питания от 24 до 48 В и параллельно контактам при напряжении питания от 100 до 200 В. | Выберите варистор таким образом, чтобы выполнялось следующее условие для напряжения отключения Vc. Для токов переменного тока значение необходимо умножить на √2. Vc > (Current Voltage × 1,5) Если Vc установлено слишком высокое, отключение напряжения для высоких напряжений больше не будет эффективным, уменьшая эффект. | |
Не применяйте схему защиты контактов, как показано ниже.
Эта схема эффективно подавляет дуги, когда контакты разомкнуты. Однако емкость будет заряжена, когда контакты разомкнуты. Следовательно, когда контакты снова замкнуты, ток короткого замыкания от емкости может привести к сварке контактов. | |
| Эта схема эффективно подавляет дуги, когда контакты разомкнуты. Однако, когда контакты снова замыкаются, зарядный ток течет к конденсатору, что может привести к сварке контактов. |
Соединения
Не подключайте к одному выключателю источник питания разной полярности.
Не создавайте цепи, в которых между контактами существует разность напряжений, иначе может произойти сварка контактов.
Механические условия
1. Настройка рабочего хода
Настройка хода очень важна для обеспечения высокой надежности работы переключателя.
На приведенной ниже диаграмме показано соотношение между рабочим усилием, ходом и контактным усилием. Чтобы добиться высокой надежности переключателя, приводом переключателя необходимо манипулировать в пределах соответствующего диапазона рабочей силы.
Будьте предельно внимательны при монтаже переключателя.
Убедитесь, что рабочий орган настроен так, чтобы привод возвращался в свободное положение, когда рабочий орган перемещается, если переключатель используется для формирования нормально замкнутой (НЗ) цепи. Если переключатель используется для формирования нормально разомкнутой (НО) цепи, орган управления должен переместить привод переключателя на расстояние от 70% до 100% номинального перебега (OT) переключателя.
Если ход установлен вблизи рабочего положения (OP) или положения отпускания (RP), контактное усилие может стать нестабильным. В результате коммутатор не может обеспечить высокую надежность. Кроме того, переключатель может выйти из строя из-за вибрации или удара.
Если установлен ход, превышающий общее положение хода (TTP), момент инерции рабочего органа может повредить привод или сам переключатель, а усилие, действующее на подвижную пружину внутри переключателя, увеличится, и тогда срок службы переключателя может ухудшиться.
2. Скорость и частота переключения
Частота переключений и скорость переключения имеют большое влияние на производительность переключателя. Обратите внимание на следующее.
Если привод работает слишком медленно, операция переключения может стать нестабильной, что приведет к выходу из строя или сварке контактов.
Если привод работает слишком быстро, выключатель может быть поврежден ударом.
Если частота коммутации слишком высока, коммутация контактов не может соответствовать рабочей скорости привода.
При очень низкой рабочей частоте (т. е. раз в месяц или реже) на поверхности контактов может образовываться пленка, что может привести к их выходу из строя.
Допустимая скорость переключения и частота переключений переключателя указывают на надежность работы переключателя.
Долговечность переключателя основана на работе в определенных условиях, касающихся скорости переключения и частоты переключения.
Срок службы переключателя может не соответствовать сроку службы из-за условий, даже если переключатель работает в допустимых диапазонах скорости и частоты переключения. Испытайте образец переключателя в реальных условиях, чтобы убедиться в его долговечности.
3. Условия эксплуатации
Не оставляйте переключатель с нажатым приводом на длительное время, в противном случае части переключателя могут быстро испортиться, а его рабочие характеристики могут измениться. Если система перемещается, когда кулачок или собачка находятся в контакте с исполнительным механизмом (роликом), расстояние перемещения будет больше, и, следовательно, увеличится степень износа ролика и оси ролика. Периодически проводите осмотр и замену.
4. Метод эксплуатации
Метод эксплуатации оказывает большое влияние на работу переключателя. Прежде чем использовать переключатель, обратите внимание на следующее.
Спроектируйте рабочий орган (например, кулачок или собачку) таким образом, чтобы он приводил в действие привод плавно.
Если привод быстро откидывается назад или подвергается ударам из-за формы рабочего органа даже несколько раз, его долговечность может снизиться.
Убедитесь, что к приводу не прилагаются недопустимые усилия, иначе привод может подвергнуться локальному истиранию. В результате привод может быть поврежден или его долговечность может ухудшиться.
Убедитесь, что рабочий орган движется в том же направлении, что и привод. Если привод представляет собой штифтовой плунжер, убедитесь, что рабочий орган давит на штифтовой плунжер вертикально.
Переместите привод шарнирного роликового рычага или имитации шарнирного рычага в направлении, показанном ниже.
Установите угол кулачка или собачки (θ) для роликовых рычагов и аналогичных приводов в диапазоне от 30° до 45°. Если угол слишком большой, на рычаг будет воздействовать аномально большое горизонтальное напряжение.
Не модифицировать привод. Если привод модифицирован, к внутреннему механизму переключателя может быть приложено чрезмерное внешнее усилие, характеристики могут измениться, и переключатель может перестать работать.
Если в качестве рабочего объекта используется внешний привод, проверьте материал и толщину рычага, чтобы убедиться, что усилие, прилагаемое к рычагу, находится в допустимом диапазоне.
Крепление
1. Крепление
При монтаже переключателя обязательно используйте указанные монтажные винты и надежно затяните винты плоскими или пружинными шайбами. Однако на корпусе переключателя могут появиться трещины, если он соприкоснется непосредственно с пружинными шайбами. В этом случае убедитесь, что плоские шайбы соприкасаются с корпусом переключателя, как показано ниже. Не подвергайте переключатель сильным ударам или высокочастотным вибрациям при установке (например, не используйте ударный инструмент), так как это может привести к заеданию контактов или повреждению переключателя.
Не модифицируйте переключатель каким-либо образом, например, расширяя монтажные отверстия.
Блокирующий агент
При нанесении клея или фиксирующего средства убедитесь, что они не прилипают к движущимся частям и не проникают внутрь переключателя, в противном случае переключатель может выйти из строя или выйти из строя контакт.
Некоторые типы клея или фиксирующего агента могут выделять токсичный газ, который плохо влияет на работу переключателя. Будьте предельно внимательны при выборе клея или герметика.
Проводка
Убедитесь, что подводящие провода подсоединены без чрезмерного усилия натяжения.
Место установки
Не используйте переключатель в одиночку в таких средах, как легковоспламеняющиеся или взрывоопасные газы. Возникновение дуги и выделение тепла при переключении могут привести к возгоранию или взрыву.
Выключатели, как правило, не обладают водонепроницаемостью. Используйте защитный кожух для предотвращения прямого разбрызгивания, если переключатель используется в местах, подверженных разбрызгиванию или разбрызгиванию масла или воды, а также налипанию пыли.
Установите переключатель в месте, не подверженном прямому попаданию мусора и пыли при резке. Привод и корпус переключателя должны быть защищены от скопившихся режущих остатков и грязи.
Не используйте переключатель в местах, подверженных воздействию горячей воды (минимум 60°C) или водяного пара.
Не используйте переключатель вне указанных температурных и атмосферных условий.
Допустимая температура окружающей среды зависит от модели.
(См. технические характеристики в этом каталоге.) Внезапные перепады температур могут привести к тепловому удару, деформированию переключателя и, как следствие, к неисправностям.
Установите крышку, если переключатель должен быть установлен в месте, где невнимательность работника может привести к неправильной работе или несчастным случаям.
Непрерывная вибрация или удары переключателя могут привести к нарушению контакта или неправильной работе из-за абразивного порошка и снижению долговечности. Чрезмерная вибрация или удары могут привести к неисправности или повреждению контактов. Установите переключатель в месте, не подверженном вибрации или ударам, и в направлении, не допускающем резонанса переключателя.
Если серебряные контакты используются с относительно низкой частотой в течение длительного времени или используются с микронагрузками, сульфидное покрытие, образующееся на поверхности контакта, не будет разрушаться, что приведет к нарушению контакта. Используйте переключатель микронагрузки с золотыми контактами.
Не используйте переключатель в атмосфере с высокой влажностью или высокой температурой или в среде с вредными газами, такими как сернистый газ (H 2 S, SO 2 ), газообразный аммиак (NH 3 ), газообразная азотная кислота (HNO 3 ), или газообразный хлор (Cl 2 ). Это может привести к ухудшению функциональности, например, к повреждению из-за нарушения контакта или коррозии.
Переключатель включает в себя контакты. Если переключатель используется в атмосфере с газообразным кремнием, энергия дуги может вызвать накопление оксида кремния (SiO 2 ) на контактах, что приведет к выходу из строя контактов.
При наличии силиконового масла, силиконовой начинки, кремниевой проводки или других изделий из кремния вблизи переключателя используйте схему защиты контактов, чтобы ограничить искрение и удалить источник газообразного кремния.
Техническое обслуживание и осмотр
Убедитесь, что переключатель установлен в местах, которые позволяют легко осмотреть или заменить переключатель.
Направление монтажа
При использовании переключателя с малым усилием срабатывания, установленного на длинном рычаге, убедитесь, что переключатель установлен в направлении, при котором вес рычага не воздействует непосредственно на кнопку, в противном случае переключатель может не срабатывать.
2. Клеммные соединения
Клеммы под пайку
При подключении коммутатора используйте сечение провода, соответствующее приложенному напряжению и току.
При пайке проводов к выключателю убедитесь, что температура жала не превышает 380°C. Неправильная пайка может привести к аномальному тепловому излучению переключателя, и он может сгореть.
Полная пайка в течение 5 секунд при 350°C или в течение 3 секунд при 380°C. При длительном воздействии тепла характеристики переключателя ухудшатся, например, расплавится корпус и подгорит изоляция проводов.
Быстроразъемные клеммы
Используйте указанные разъемы для подключения к быстроразъемным клеммам.
Не прилагайте чрезмерных усилий горизонтально или вертикально к клеммам, иначе клемма может деформироваться или повредиться корпус.
Электромонтажные работы
При подключении переключателя проверьте изоляционное расстояние между переключателем и монтажной пластиной. Если изоляционное расстояние недостаточно, используйте изоляционную защиту или разделитель. Будьте особенно осторожны при монтаже переключателя на металл.
Используйте размеры проводов, подходящие для приложенного напряжения и несущего тока.
Не подключайте выключатель, когда подается питание.
Использование разделителей
Если обеспечение достаточного изоляционного расстояния является проблемой или вблизи выключателя находятся металлические компоненты или медный провод, используйте выключатель с изоляционной защитой или используйте разделитель (заказывается отдельно), чтобы обеспечить достаточное изоляционное расстояние.
Условия эксплуатации и хранения
1. Обращение
Не наносите масло, жир или другие смазочные материалы на скользящие части переключателя. Попадание масла, смазки или других смазочных материалов во внутреннюю часть может привести к сбою в работе или нарушению контакта.
2. Среда хранения
При хранении выключателя примите меры (например, хранение в пластиковом пакете) для предотвращения обесцвечивания в результате сульфурации клемм (посеребренных).
