Индикатор напряжения схема: Индикатор напряжения на светодиодах своими руками на 12 и 220 вольт

Индикатор напряжения на светодиодах своими руками схемы

Проверка напряжения в цепи — процедура, необходимая при выполнении различного рода работ, связанных с электричеством. Но все же в этих целях лучше пользоваться светодиодными определителями — пробниками. Их можно купить в магазине, а можно изготовить самостоятельно. В этой статье мы расскажем, для чего нужны эти приборы, по какому принципу они работают и как изготовить индикатор напряжения на светодиодах своими руками.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Устройства индикации со светодиодами
• 4 простых схемы для изготовления индикатора фазы на светодиодах своими руками
• Три схемы индикаторов бортовой сети автомобиля
• Как сделать индикатор напряжения на светодиодах для сети 220В
• Индикатор напряжения аккумулятора автомобиля на LM324. Индикатор напряжения 12 вольт
• Светодиодный индикатор
• Простой индикатор-вольтметр для аккумулятора
• Схема вольтметра на светодиодах

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Простейший индикатор заряда аккумулятора

Устройства индикации со светодиодами

Цифровой вольтметр сетевого напряжения на микроконтроллере ATTINY26, содержит разрядный АЦП, трехразрядный светодиодный индикатор с динамической индикацией, линейный стабилизатор , ну еще несколько токоограничительных резисторов. Конечно, большая часть рассыпухи используется для работы безтрансформаторного БП. Ниже приведена схема вольтметра.

Детали: все диоды в схеме использованы типа 1N, но подойдут и любые другие с прямым током от 0,5А …. Идея контролировать состояние домашней питающей сети возникает, думаю, у многих, особенно после очередной оплаты за …. Вольтметр индикатор собран на микросхеме LM R4 — регулирует яркость светодиодов. Каждый светодиод имеет шаг 1,2В в диапазоне 12В. Изменив значения делителей напряжения R1 R2 R3 Вы можете самостоятельно подобрать необходимый Вам диапазон измерения напряжения.

Технические характеристики: Напряжение питания — В Шаг индикации напряжения — 0. Сигнал индицируется шкалой из 12 светодиодов, загорающихся последовательно в зависимости от входного напряжения.

При использовании …. Копирование материалов сайта возможно только с указанием ссылки на первоисточник — сайт meandr. Обратная связь. Метка: индикатор напряжения на светодиодах своими руками Вольтметр переменного напряжения В на Attiny26 Опубликовано в Измерительные устройства , Устройства на микроконтроллерах Индикатор состояния питающей сети Опубликовано в Измерительные устройства , Устройства на микроконтроллерах Светодиодный индикатор напряжения на микросхеме LM Опубликовано в Измерительные устройства Автомобильный индикатор напряжения бортовой сети Опубликовано в Транспорт Translation Русский English.

Полезный совет Если подходящего сосуда для травления найти не удается, то можно поступить следующим образом. При отрезании заготовки платы предусматривают припуск мм по периметру. После нанесения рисунка на плату по краям заготовки со стороны фольги формируют бортик высотой мм из пластилина. В образовавшийся «сосуд» заливают раствор хлорного железа. Сверление отверстий для пайки деталей в этом случае осуществляют после травления.

Факт Стоимость охлаждения и отопления составляет приблизительно половину суммы счета за оплату электроэнергии в США.

4 простых схемы для изготовления индикатора фазы на светодиодах своими руками

Настройка индикатора. Данный прибор в настройке не нуждается и запускается сразу, при правильном монтаже без ошибок. Индикатор питается от источника тока, на котором измеряется. Дополнительное питание не требуется. Чертёж печатной платы в формате lay можно скачать на форуме. Материал прислал — Р.

Схема светодиодной подсветки Индикатор на светодиодах в действии.

Три схемы индикаторов бортовой сети автомобиля

Самое удивительное то, что схема индикатора уровня заряда аккумуляторной батареи не содержит ни транзисторов, ни микросхем, ни стабилитронов. Только светодиоды и резисторы, включенные таким образом, что обеспечивается индикация уровня подведенного напряжения. Схема индикатора. Вернуться назад 80 1 2 3 4 5. Установите галочку:. Комментарии 7. Ток, через предыдущий светодиод, будет возрастать, с ростом напряжения и включением последующего светодиода. Каждый последующий резистор будет включаться через светодиод в параллель предыдущему и общее суммарное сопротивление в цепи первого светодиода будет резко падать, а ток соответственно возрастать. Вместо индикатора эта схема будет разряжать батарею.

Как сделать индикатор напряжения на светодиодах для сети 220В

Светодиодный индикатор — это очень легкое и удобное решение для отображения наличия электрического тока в цепях радио любительских устройствах. Обычно светодиодные индикаторы используют для подсветки выключателей и розеток, чтобы их можно было без труда найти в темноте, не ощупывая стены. Также очень важно при изобретении или просто изготовлении радиолюбительских устройств наличие такого светодиодного индикатора, так как он является основой для диагностики он укажет, поступает ли до устройства электрический ток или может показывать состояние устройства включено оно или выключено. Чтобы изготовить светодиодный индикатор понадобятся: светодиод любой , резистор кОм, диод любой из перечисленных далее: КД, КД аналог 1N , КД аналог 1N Диод я использовал 1N у него миниатюрные размеры и резистор на кОм после заменил его на кОм для более яркого свечения светодиодного индикатора.

Введите электронную почту и получайте письма с новыми самоделками. Не более одного письма в день.

Индикатор напряжения аккумулятора автомобиля на LM324. Индикатор напряжения 12 вольт

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Продолжаем обслуживать старый хьюлет. Идеальный номер два? Зарегистрироваться Логин или эл.

Светодиодный индикатор

Обычно в их состав входят последовательно включенные щуп-жало отвертки, ограничитель тока — резистор сопротивлением 0, Напряжение, которое можно контролировать подобным индикатором, составляет Длительное время считалось, что заменить неоновую лампу другим элементом индикации невозможно. Действительно, емкостной ток, протекающий от источника переменного тока частотой 50 Гц и напряжением Оценим мощность, потребляемую неоновой лампой при ее непрерывном свечении: при напряжении на лампе типа МН-3, равном 65 В, и токе Значение подводимой мощности оказывается достаточным, чтобы светодиод мог светиться, однако напрямую обеспечить необходимую величину тока невозможно.

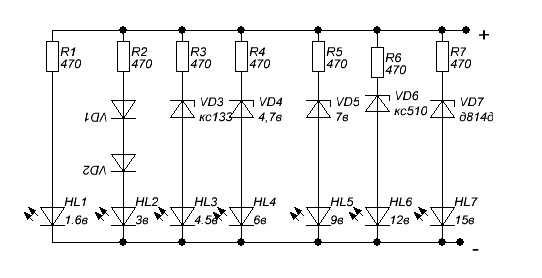

Вот принципиальная схема «Простого индикатора напряжения» на 3 -Если напряжение от 0 до 10 вольт, то будет гореть первый светодиод HL1.

Простой индикатор-вольтметр для аккумулятора

Индикатор заряда аккумулятора своими руками на двух светодиодах — правильно обслуживаемые аккумуляторы будут работать у вас хорошо и долю. Обслуживание подразумевает, в частности, регулярный контроль напряжения аккумулятора. Изображенная на Рисунке 1 схема подходит для большинства типов аккумуляторов.

Схема вольтметра на светодиодах

Добавить в избранное. Мощный лабораторный источник питания Цифровой индикатор уровня Автоматический выключатель света Схема доп. Назад 1 2 3 4 5 Далее. Ру — Все права защищены.

Благодаря таким своим свойствам как: низкое энергопотребление, малые габариты и простота необходимых для работы вспомогательных цепей, светодиоды имеются ввиду светодиоды видимого диапазона длин волн получили очень широкое распространение в радиоэлектронной аппаратуре самого разного назначения.

Цифровой вольтметр сетевого напряжения на микроконтроллере ATTINY26, содержит разрядный АЦП, трехразрядный светодиодный индикатор с динамической индикацией, линейный стабилизатор , ну еще несколько токоограничительных резисторов. Конечно, большая часть рассыпухи используется для работы безтрансформаторного БП. Ниже приведена схема вольтметра. Детали: все диоды в схеме использованы типа 1N, но подойдут и любые другие с прямым током от 0,5А …. Идея контролировать состояние домашней питающей сети возникает, думаю, у многих, особенно после очередной оплаты за …. Вольтметр индикатор собран на микросхеме LM R4 — регулирует яркость светодиодов.

Встала задача определения состояния аккумуляторной батареи во время разряда, хранения ее и заряда, пришлось вспомнить навыки и взяться за паяльник. Все схемы с кучей компараторов и прочими ухищрениями своим размером навевали тоску — проще было мультиметр привязать к аккумулятору. Поэтому решено было придумать что-нибудь простое и элегантное, в результате родилась схема, которую можно масштабировать под свои нужды как в ширину, так и в глубину.

Схемы индикаторов для радиолюбительских измерений

Схема самодельного ультразвукового индикатора расстояния (4001, AN6884)

Это устройство предназначено для приблизительной индикации расстояния до препятствия. Работает схема на основе эхолокации ультразвука. Но в отличие от традиционных устройств, измеряющих время прохождения ультразвука от излучателя, до препятствия и обратно, эта схема измеряет уровень вернувшегося …

1
31
0

Схема индикатора скрытой электропроводки (CD4060, КТ3102)

При ремонте квартиры сейчас очень модны различные подвесные потолки, стеновые панели, гипсокартонные и все это требует выполнения каркаса, который в свою очередь, требует сверления множества отверстий в стене или потолке. При выполнении этой работы важно не повредить электропроводку, так как это …

1
62
0

Схема гетеродинного индикатора резонанса (ГИР) со светодиодным индикатором

Гетеродинный индикатор резонанса (ГИР), это прибор, предназначенный для измерения резонансной частоты высокочастотного колебательного контура.Обычно такие приборы в качестве индикатора резонанса используют магнитодинамические индикаторы (со стрелками), здесь же описывается прибор с индикатором . ..

1
1526
0

Индикатор провалов напряжения в сети 220В на светодиодах

Этот прибор предназначен для регистрации коротких по времени снижений напряжения в электросети. Он может быть полезен при анализе причин возникновения сбоев в работе различного оборудования. Прибор работает как триггер, как только напряжение в сети снижается ниже предварительно заданного …

1
953
1

Индикатор силы тока на микросхеме AN6884

Применение поликомпараторных индикаторных микросхем в индикаторахтока лабораторных источников питания дает определенные преимущества. Во-первых, может быть очень низким падение напряжения на измерительном сопротивлении (для AN6884 0.25V на R1 при максимальном токе). Во-вторых, есть несколько …

1
1712
0

Светодиодный мигающий индикатор на двухцветных светодиодах

Обычно светодиодная индикация включенного или работающего состояния какого-то устройства, например, охранной сигнализации это один светодиод, который мигает. Схема индикатора обычно состоит из мультивибратора или другого источника импульсов и светодиода. Согласитесь, это слишком уныло. Хотя …

0
792
0

Восьмиканальный индикатор напряжений с светодиодным таблом 8х8

Принципиальная схема индикатора уровней восьми сигналов с выводом значений светодиодными столбиками на табло 8х8. В некоторых случаях необходимо наблюдать за уровнями сигналов, поступающих от разных источников, и иметь возможность визуального сравнения этих уровней. Данный индикатор позволяет …

1
1928
0

Восьмиканальный индикатор уровней аналоговых сигналов

В промышленности часто приходится контролировать уровень аналоговых сигналов в определенный момент времени или за промежуток времени исследования оборудования. Данные контроля в виде комбинации свечения светодиодов доказывают работоспособность исследуемого прибора. Индикатор сигналов можно …

0
2007
0

Светодиодный индикатор напряжения с автоматической регулировкой яркости

Схема индикатора, который предназначен для установки на приборную панель автомобиля с номинальным напряжением борт-сети 12V. Индикатор на линейном табло из десяти светодиодов показывает напряжение от 9V горит один светодиод) до 16V (горят все светодиоды). Несложными регулировками можно установить …

1
1782
0

Электронный щуп-сигнализатор для поиска очагов влажности в материалах

Схема простого самодельного прибора — щупа для поиска очагов влажности в различных строительных материалах. При ремонте или строительстве дома, гаража и других построек будет очень полезным знать сухие ли пиломатериалы или они требуют дополнительной сушки, а так же очень важно определить сухие или …

0
1626
0

1 2  3  4

Цепь индикатора уровня напряжения — Envirementalb.com

13 марта 2019 г.
админ
Проекты в области электроники
0

В этом проекте мы покажем вам, как сконструировать простую цепь батареи Индикатор уровня напряжения , используя очень простые доступные компоненты.

Аккумулятор Индикатор уровня напряжения показывает состояние тока аккумулятора, просто загораясь последовательно светодиодами (красный, желтый, зеленый). Светодиод Res показывает 2 вольта, 2-й красный светодиод указывает, что ток теперь составляет 4 вольта, желтый светодиод указывает, что ток теперь составляет 7 вольт, а зеленый светодиод указывает, что ток в батарее теперь составляет 12 вольт. В этой схеме у нас есть резисторы 1k для управления током в светодиодах, вы можете использовать резистор 560 Ом с двумя последними светодиодами, потому что последние два светодиода находятся на верхнем уровне всех светодиодов, поэтому вы можете использовать меньше резисторов. Этот проект объясняет вам, как спроектировать индикатор уровня заряда батареи с помощью нескольких компонентов. Вы можете использовать эту схему для проверки автомобильного аккумулятора или инвертора. Эта схема поможет вам увеличить срок службы батареи.

вы можете легко изменить эту схему, увеличивая и уменьшая количество светодиодов и резисторов. Если вы хотите изменить эту схему как регулируемую, используйте с ней переменную, как показано на схеме.

В этой схеме я использовал только потенциометр на 5 кОм для настройки измерения вольт. Таким образом, эта схема стала более гибкой, теперь вы можете измерять даже до 40 вольт.

Принцип работы схемы индикатора уровня заряда батареи

Схема индикатора уровня тока работает с помощью датчиков и светодиодов. Резисторы контролируют ток последовательно с помощью светодиодов. По мере того, как ток проходит через 1-й светодиод, значение тока замедляется, и поэтому 2-й светодиод светится на большем вольте по сравнению с 1-м светодиодом, и, таким образом, 3-му светодиоду требуется больше вольт для свечения по сравнению с 2-й вел. Таким образом, следующему светодиоду требовалось больше вольт для свечения по сравнению с предыдущим. мы используем резисторы 1 кОм только для защиты светодиодов, потому что светодиод может выдерживать только 1,5–3 В.

Как собрать индикатор уровня напряжения с помощью стабилитрона

В этой схеме мы покажем вам, как построить индикатор уровня напряжения с помощью стабилитронов. В этом проекте мы использовали 4 зенеровских диода разной мощности, чтобы сделать идеальный индикатор уровня напряжения.

Нормальный диод действует как короткое замыкание в условиях прямого смещения, а в условиях обратного смещения он действует как разомкнутая цепь. Стабилитрон выходит из строя при достижении определенного уровня напряжения. Напряжение, которое проходит через стабилитрон, называется напряжением пробоя стабилитрона. Если стабилитрон имеет напряжение пробоя 5,1 В, то после того, как к нему будет приложено напряжение 5,1 В или выше, он пересечет напряжения, питающие нагрузку. В этой схеме мы использовали следующие типы стабилитронов:

1. 1N4728: 3,3 В
2. 1N4734: 5,6 В
3. 1N4739: 9.1V
4. 1N4739: 9. 1V
5. 1N4739: 9.1V
6. 1N4739: 9.1V
7. 1N4739: 9.1V
8. 1N4742: 9.1V
9. 1N4742: будет светиться при напряжении 5,6 В, 3-й светодиод будет светиться при напряжении 9,1 В, а последний светодиод будет светиться при напряжении 12,1 В. Таким образом, вы можете увеличить количество стабилитронов и светодиодов, чтобы сделать их более подходящими.

   Конечная цепь индикатора текущего уровня

   Zeners Diodes with There Breakdown Powers

   S.R	Zener no	Voltages
   1	1N4728	3,3V
   2	1N4729 1N4729 49 1N4729	0099 3. 6v
   3	1N4730	3.9v
   4	1N4731	4.3v
   5	1N4732	4.7v
   6	1N4734	5.6v
   7	1N4735	6.2v
   8	1N4736	6. 8v
   9	1N4737	7.5v
   10	1N4738	8.2v
   11	1N4739	9.1v
   12	1N4740	10v
   13	1N4741	11v
   14	1N4742	12v
   15	1N4743	13v
   16	1N4746	18 В

   9000 Эти диоды, которые вы хотите использовать, как

   900 Все они имеют разное напряжение пробоя, поэтому могут устанавливать разное напряжение для схемы индикатора уровня напряжения.

   Пожалуйста, прокомментируйте любые вопросы и отзывы

   Большое спасибо

   Copyright © 2022 | Тема WordPress от MH Themes

   Индикатор уровня напряжения батареи 24 В / 12 В

   — Реклама —

   Иногда мы не замечаем, что разрядился аккумулятор и в результате подключенное оборудование работает некорректно. Подключив эту простую схему индикатора уровня напряжения батареи 24 В / 12 В к батарее, вы можете проверить уровень ее напряжения в любое время.

   Схема может использоваться для проверки аккумуляторов 24 В и 12 В. Уровень заряда батареи отображается десятью светодиодами. Каждый светящийся светодиод указывает на 10% уровня заряда батареи. Таким образом, когда светодиоды LED1–LED5 светятся или горит только LED5, это означает, что батарея заряжена примерно на 50%. Схема может помочь в проверке аккумуляторов для автомобиля, инвертора, солнечной системы и т. д.

   Посмотреть это видео на YouTube

   Рис. 1: Авторская схема на макетной плате для 24В/12В батареи Индикатор уровня напряжения

   — Реклама —

   Авторская схема, смонтированная на макетной плате, показана на рис. 1, а блок-схема схемы показана на рис. 2.

   Рис. 2: Блок-схема индикатора уровня напряжения батареи 24 В/12 В

   Как показано на на блок-схеме, когда горит только светодиод 1, это означает, что уровень заряда батареи составляет всего 10%. Когда светодиод LED2 также светится, это означает, что уровень заряда батареи составляет 20% и т. д. Когда все светодиоды (от LED1 до LED10) светятся, это означает, что уровень заряда батареи составляет 100% и устройство можно использовать.

   Переключатель S1 используется для контроля батареи 24 В или 12 В. Переключатель S2 помогает выбрать точечный или линейный режим отображения. В точечном режиме светится только последний светодиод, представляющий напряжение, в то время как в полосовом режиме светятся все светодиоды до этого светодиода. Выбор за вами.

   Принципиальная схема и принцип работы

   Принципиальная схема индикатора уровня заряда батареи показана на рис. 3. Он построен на микросхеме LM3914, драйвера точек/штрихов IC1, диодах 1N4007 D1 и D2, десяти 5-мм светодиодах (от LED1 до LED10), 12,1 Стабилитрон V (ZD1), транзистор BC547 T1, транзистор BC557 T2, предустановки VR1 и VR2 и пьезозуммер PZ1.

   Рис. 3: Принципиальная схема индикатора уровня напряжения батареи 24 В/12 В

   Светодиодный дисплей, состоящий из светодиодов 1–10, показывает уровень напряжения выбранной батареи 24 В или 12 В. Этот дисплей может быть установлен в точечный или линейный режим. Для отображения уровня напряжения в режиме гистограммы подключите контакт 9 микросхемы к положительной клемме аккумулятора с помощью переключателя S2. Для отображения уровня напряжения в точечном режиме просто откройте переключатель S2.

   Рис. 4: Односторонняя схема печатной платы батареи 24 В/12 В Индикатор уровня напряженияРис. 5: Компоновка компонентов печатной платы

   Загрузите PDF-файлы с компоновкой печатных плат и компонентов: нажмите здесь

   Зенеровский диод ZD1 на 12,1 В используется вместе с транзистором BC547 T1 для снижения напряжения 24-вольтовой батареи до 12 В. Контакт 3 IC1 подключен к положительной стороне 12 В для работы схемы, а его контакт 2 подключен к земле.

   Для проверки уровня напряжения батареи используйте два зажима типа «крокодил» с припаянными к каждому из них проводами длиной около 30 см. Один из зажимов может быть красным с припаянным к нему красным проводом, а другой черным с припаянным к нему черным проводом. Подсоедините красный зажим к положительной клемме проверяемой батареи, а черный зажим к ее отрицательной клемме. Поверните переключатель S1 для проверки состояния батареи 24 В. Положение переключателя S2 будет зависеть от того, хотите ли вы отображение в виде точек или полос.

   Используйте предустановки VR1 и VR2 для калибровки схемы. И вы можете использовать переменный источник питания 30 В вместо батареи 24 В для калибровки. Подключите 12 В от переменного источника питания вместо батареи 24 В в цепи. Настройте предустановку VR1 так, чтобы LED1 только начал светиться. Теперь медленно увеличьте входное напряжение постоянного тока до 24 В и наблюдайте за состоянием свечения светодиода. Первый светодиод (LED1) начнет светиться при напряжении 2,4 В, второй (LED2) — при напряжении 4,8 В и так далее. Последний светодиод (LED10) будет светиться при напряжении 24В.

   После этой калибровки схема готова к использованию. Если вы хотите проверить уровень заряда батареи 24 В, подключите ее к цепи с помощью зажимов-крокодилов и переведите переключатель S1 в положение 24 В.

   Чтобы увидеть уровень напряжения в точечном режиме, держите переключатель S2 открытым. Если, скажем, горит LED9, значит, уровень напряжения батареи составляет около 90% от 24В, то есть около 21,6В. Если LED10 светится, это означает, что батарея полностью заряжена.

   Чтобы увидеть уровень напряжения батареи в полосовом режиме, переведите переключатель S1 в положение 24 В и включите переключатель S2. Если, скажем, от LED1 до LED9начинают светиться, это означает, что уровень напряжения батареи составляет около 90% от 24В, то есть около 21,6В. Если все десять светодиодов (от LED1 до LED10) горят, это означает, что уровень напряжения батареи равен 24 В.

   Зуммер в цепи звучит, когда уровень напряжения батареи падает до 80%, указывая на то, что батарею необходимо зарядить. База транзистора T2, подключенная к выводу 12 микросхемы IC1, управляет пьезоизлучателем.

   Конструкция и испытания

   Односторонняя печатная плата индикатора состояния батареи 24 В/12 В в натуральную величину показана на рис. 3, а расположение ее компонентов на рис.
