Подключение асинхронного и коллекторного двигателя СМА

Каждый пользователь знает, что электродвигатель является искусственным сердцем любой бытовой техники, и именно он вращает барабан стиральной машины. Двигатели стиральных машин выглядят наиболее ценными в глазах домашних мастеров и авторов самых разнообразных самодельных станков. Но извлечь мотор из старого агрегата — только половина дела. Для эффективного использования двигателя его нужно правильно подключить.

Содержание

  • 1 Варианты применения
  • 2 Виды используемых двигателей
    • 2.1 Асинхронный
    • 2.2 Коллекторный
    • 2.3 Бесколлекторный
  • 3 Подключение
    • 3.1 Асинхронный
    • 3.2 Коллекторный
  • 4 Регулятор оборотов
  • 5 Возможные неисправности

Варианты применения

Сделать это не так уж сложно, даже для человека абсолютно не знакомого с основами электротехники. Допустим, у вас сломалась машина Индезит, но двигатель с мощностью 430 Вт, развивающий скорость до 11500 об/мин, вполне исправен, моторесурс его не исчерпан. Значит, его можно использовать для хозяйственных нужд.

Мотор стиральной машины

Есть много различных идей, как использовать и заново подключить двигатель от вышедшей из строя стиральной машины автомат.

  1. Простейший вариант — сделать точильный станок, так как в доме постоянно надо наточить ножи, ножницы. Для этого надо жестко закрепить электромотор на прочном основании, закрепить на валу точильный камень или шлифовальный круг и подключить его к сети.
  2. Тем, кто занимается строительством, можно сделать бетономешалку. Для этих целей пригодится бак от стиральной машинки после небольшой доработки. Некоторые делают самодельный вибратор для усадки бетона — это хороший вариант использования мотора.
  3. Можно сделать вибростол, если вы занимаетесь производством шлакоблоков или тротуарной плитки на своем приусадебном участке.
  4. Крупорушка и мельница для измельчения травы — весьма оригинальное применение двигателя от старой стиральной машины, незаменимое для тех, кто живет в сельской местности и занимается разведением домашней птицы.

Вариантов использования чрезвычайно много, все они основаны на возможностях мотора от стиральной машины вращать различные насадки или приводить в действие вспомогательные механизмы. Вы можете выбрать самый необычный вариант использования снятого оборудования, но для осуществления задуманного, необходимо знать, как подключить двигатель от стиральной машины правильно, чтобы не сгорела обмотка.

Виды используемых двигателей

Технический прогресс не стоит на месте. Поэтому двигатели старых стиралок сильно отличаются по массе, габаритам, крутящему моменту от решений современного класса.

Асинхронный

Асинхронный двигатель называется так из-за особенностей принципа действия. Вал его ротора приводит во вращение электромагнитное поле. Оно генерируется в результате воздействия соответствующих потоков в обмотках статора. При этом частота последних выше, чем в роторе. Как следствие, снижается коэффициент полезного действия мотора.

Асинхронный двигатель

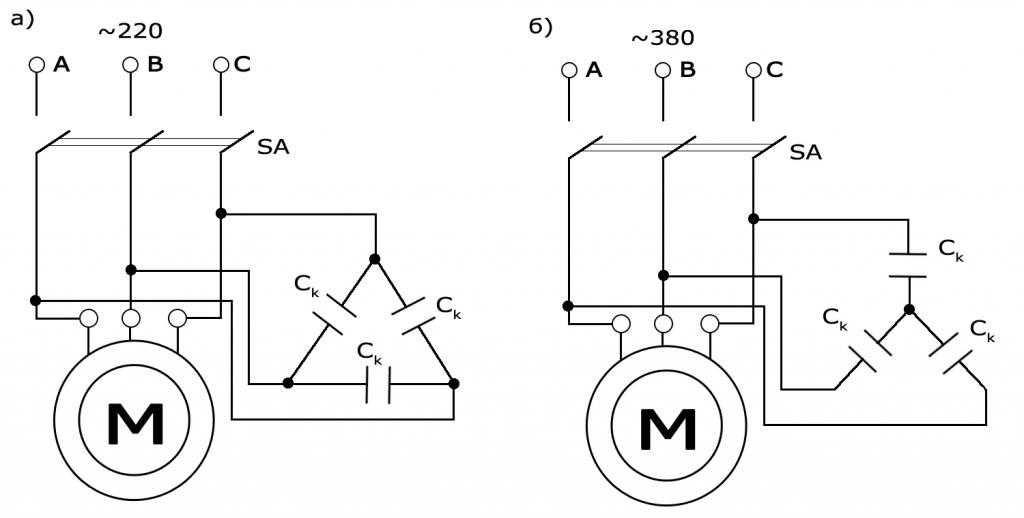

Важно! Большинство асинхронных двигателей рассчитано на работу с трехфазным напряжением. При питании от сети 220В необходима соответствующая схема подключения и пусковой конденсатор.

Асинхронники неприхотливы и надежны. Их достаточно регулярно смазывать. В обмен на такую простоту масса и габариты мотора весьма значительны.

Коллекторный

Коллекторный электродвигатель назван так по имени узла снятия напряжения на обмотки. Принцип работы мотора прост. При подаче напряжения на обмотки статора и ротора образуется момент вращения. При повороте вала щетки на коллекторе смещаются на следующие контактные площадки. В результате в работу включается другая обмотка и образуется новый момент вращения.

Коллекторные двигатели отличаются простотой управления: для изменения оборотов достаточно регулировать подаваемое напряжение. Кроме этого, мотору все равно, на каком типе питания работать. Он может питаться переменным и постоянным напряжением. Легко осуществить и реверс. Достаточно поменять полярность подаваемого напряжения на щетки.

Коллекторный двигатель

У коллекторного двигателя высокий КПД, малые габариты и хорошие характеристики вращающегося момента. Но есть и недостатки. В частности, щетки стираются. Они подлежат регулярной замене. Кроме этого, угольная пыль при их истирании покрывает внутренности мотора, что может потенциально служить причиной изменения электрических и иных параметров.

Бесколлекторный

Принцип действия данного типа электромотора вполне полно описывается его наименованием. У устройства нет коллектора с контактными парами. Однако при этом мотор все так же приводится в действие электромагнитными полями. В бесколлекторных (они же инверторные) решениях на валу или в конструкции ротора расположены постоянные магниты.

Инверторный двигатель

Переменное магнитное поле генерируется в обмотках статора. В результате конструкция имеет массу преимуществ. У нее нет контактных элементов. Срок службы двигателя, который, к тому же, не требует особого обслуживания, зависит от ресурса использованных подшипников и измеряется десятилетиями.

Важно! Но есть у бесколлекторного двигателя и большой недостаток: у него частотное регулирование. Это означает, что изменять обороты без сложной электронной схемы не получится.

Подключение

Подключение двигателей зависит от их типа. Если при разборке старой стиралки сохранились контактные колодки, это сильно облегчит работу. Если же нет — для определения точек подключения понадобится мультиметр.

Асинхронный

Для нахождения контактов двух обмоток понадобится прозвонить их мультиметром. Пара, сопротивление которой больше, укажет на пусковую. У рабочей обмотки возбуждения показатель меньше.

Подключение можно осуществить двумя способами. Пара проводов 220В подключается напрямую к обмотке возбуждения. Пусковая также присоединяется к питанию. За одним исключением. На одном из проводов, идущем к контакту, устанавливается выключатель. Это не позиционное устройство. Можно использовать дверной звонок, который замкнут, пока нажат.

Пуск двигателя осуществляется следующим образом: выключатель удерживают во включенном состоянии, пока двигатель не наберет обороты. Затем отпускают. Вместо выключателя можно использовать конденсатор емкостью 3-4 мкФ. Тогда при подаче напряжения система будет запускаться автоматически.

В отдельных случаях, когда двигатель запускается без какой-либо нагрузки на валу, не потребуется активировать пусковую обмотку. В этом варианте мотор коммутируется непосредственно к питанию. Кабели подключаются к рабочей обмотке.

В такой схеме есть один недостаток: для вращения вала в нужную сторону его потребуется провернуть вручную во время пуска.

Коллекторный

На коллекторном двигателе стиралки есть клеммный блок. И на нем множество контактов, которые не нужны для непосредственного пуска двигателя. Нужно исключить следующие пары:

  • тахометра, датчика вращения, с сопротивлением около 50-70 Ом;
  • реле термозащиты, определяется по состоянию контактов, нормально замкнутое с нулевым или нормально разомкнутое с бесконечным сопротивлением.

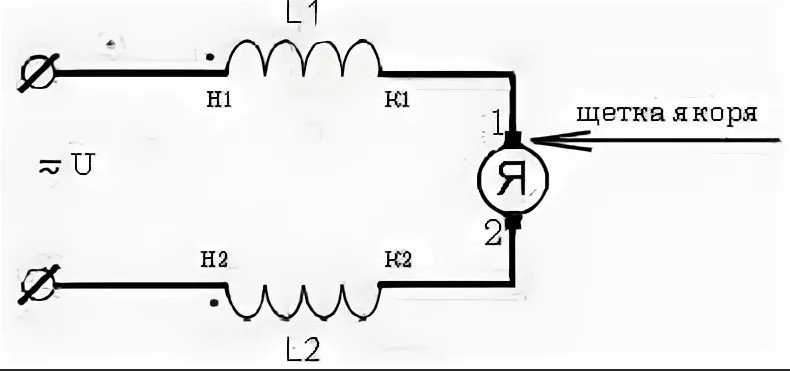

Далее, определяются пары обмоток. Их подключают по понятной схеме. Два контакта (один — щетки ротора, второй — обмотки статора) соединяют. К оставшейся паре подают питающее напряжение. Двигатель начинает вращение. Если его направление не соответствует необходимому, коммутацию меняют. То есть, соединяют между собой точки предварительного подключения питания, а напряжение подают на оставшуюся пару.

Совет! Чтобы не сжечь двигатель, рекомендуется проверять его от аккумулятора. При питании 12В он запустится достаточно плавно.

Регулятор оборотов

Как асинхронный, так и коллекторный электромотор управляются напряжением питания. Меняя его значение, регулируют обороты. Делать это удобно при помощи обычного диммера для ламп накаливания. Он устанавливается на одну из линий питания.

Важно! Но стоит помнить, что диммеру необходима доработка. В нем заменяется силовой ключ, симистор.

Делать это рекомендуется только пользователям с соответствующими знаниями. Остальным же стоит просто выбрать диммер с номинальной мощностью, которая в 1.2 — 1.5 раза больше соответствующего показателя электромотора, обороты на котором требуется регулировать.

Возможные неисправности

Теперь вы в курсе, как подключить электродвигатель, чтобы дать ему новую жизнь, но может получиться небольшой казус: двигатель не запустился. Надо разобраться в причинах и найти путь решения проблемы.

Проверьте нагрев мотора после его работы в течение минуты. За такой короткий промежуток времени тепло не успевает распространиться на все детали и можно точно зафиксировать место интенсивного нагрева: статор, узел подшипника или что-то другое.

Основными причинами быстрого нагрева являются:

  • износ или засорение подшипника;
  • сильно увеличенная емкость конденсатора (только для асинхронного типа двигателя).

Затем проверяем каждые 5 минут работы — достаточно трех раз. Если вина в подшипнике — разбираем, смазываем или заменяем. Во время дальнейшей эксплуатации постоянно следим за нагревом двигателя. Не допускайте перегрева, ремонт может нанести большой урон домашнему бюджету.
