В интернете нашел множество схем часов на газоразрядных индикаторах, но решил делать по своему, и в двух экземплярах. Так как с программированием микроконтроллеров у меня все очень плохо, сделал проект на ардуино нано, тем более опыт с ней у меня имеется (часы на больших семисегментниках, роботизированное зарядное устройство для аккумуляторов 18650, электропривод жалюзи, лабораторный блок питания, сверлильный станок с элементами ЧПУ) Газоразрядный индикатор ин-14 имеет 13 выводов. Один из них общий анод, на который подается 170 вольт, а остальные — выводы для зажигания цифр от 0 до 9 и двух запятых. Для зажигания цифры нужно соответствующий вывод притянуть к земле. Отлично с этим справляется микросхема к155ид1, разработанная специально для таких индикаторов. Каким то чудом она оказалась в местном радиомагазине, и стоила 25р. за штуку. Из-за ажиотажа вокруг газоразрядных индикаторов цены на эти микросхемы, да и сами индикаторы в интернет магазинах стали конскими. К тому же эти микросхемы и индикаторы давно не выпускают. Купил с десяток на всякий случай. Нашел бы индикаторы, купил бы не раздумывая штук двадцать. Начал со сборки преобразователя 12-180в чтобы питать индикаторы. Выбрал вариант на микросхеме MC34063, так как в большинстве схем часов на ГРИ использовалась именно эта микросхема. Схема преобразователя и готовый вариант Решил ради тренировки собрать его на отдельной плате, чтобы наступить на все возможные грабли при сборке и отладке, а не переделывать итоговую печатку, если что-то пойдет не так. Заработал преобразователь сразу, правда из-за топорного наскоро сделанного дросселя неизвестной индуктивности напряжение при подключении нагрузки проседало примерно до 130в. Идем дальше. Надо рисовать полную схему и печатные платы для последующего изготовления. Блок-схема для начала. Не ругайте, по ГОСТу я нарисовать не смог, ибо гуманитарий, и вообще не знаю, есть ли какие то стандарты для этих схем. Ардуино получает время от высокоточных часов реального времени DS3231, температуру от цифрового датчика ds18b20, данные освещенности для выставления нужной яркости от фоторезистора, затем обрабатывает все это и выводит на дисплей из газоразрядных индикаторов, выставляя нужную яркость. Для экономии ног ардуино я сделал управление индикацией через сдвиговый регистр 74hc595. Полный вариант схемы:Плата управленияПлата индикаторовСкетч ардуино костыли и велосипеды повсюду Далее следует изготовление плат процесс Затем печатаем рисунок нужной стороны платы на глянцевой бумаге. я использую желтые китайские листочки, которые можно найти на алиекспресс по запросу PCB PAPER. Они будут получше журналов. Для экономии отрезаю куски и клею на лист а4 только с верхнего края Потом как обычно приглаживаю лист утюгом. И тут важный момент. Плата двухсторонняя, и чтобы совместить два рисунка по отверстиям я сразу после нанесения первой стороны просверливаю отверстия для совмещения, затем листик со второй стороной совмещаю по этим отверстиям с помощью тонкох сверл или иголок, результат вполне неплох. Есть другие способы (совмещение на просвет, травление сторон по отдельности), но мне этот больше понравился Вот готовые платы перед травлением После травления наступает время сверлить отверстия. Много отверстий. Станок очень помогает, просто жму на педаль, и смахиваю кисточкой пылюку. Твердосплавное сверло чувствует себя нормально. Затем лужу. Можно лудить сплавом Розе, будет красивее, но мне было лень, обошелся паяльником. На готовые платы ставятся нужные детали, и изделие оживает. Процесс сборки был немного нервным, была допущена глупая ошибка — на выход преобразователя был поставлен конденсатор емкостью 470мкф вместо 4.7. Долго думал, почему все греется и ничего не работает, но после исправления ошибки все завелось. Очень живучая микруха, преобразователь не помер даже после очередного короткого замыкания по выходу, которое я устроил неосторожным движением щупа мультиметра. А вот с корпусом я пролетел, получился здоровенный какой-то. Процесс изготовления Готово! Плюсы преобразователя на MC34063 очевидны — простота и неприхотливость к компонентам, высокая повторяемость, и конечно же живучесть.
Прошу прощения за странную ссылку на товар в магазине, специфика сайта не позволяет разместить ссылку на конкретный товар.
У кого возникнут вопросы по схеме — пишите, отвечу. mysku.ru Внешний вид и чертёж индикатора ИН-14. ИН-14 - цифровые индикаторы тлеющего разряда. Катоды ИН-14 выполнены в виде цифр высотой 18мм. Оформление прибора стеклянное, с гибкими проволочными выводами. Индикация производится через боковую поверхность баллона. Условное обозначение индикатора ИН-14 Параметры индикатора ИН-14: Назначение выводов ИН-14: tec.org.ru Описание Индикатор тлеющего разряда для работы в качестве визуального цифрового индикатора электрических сигналов. Катоды — в форме арабских цифр (от 0 до 9) и двух запятых. Высота цифр 18 мм. Индикация производится через боковую поверхность баллона. Оформление — стеклянное, миниатюрное. Масса 20 г. Выводы электродов: 1 — анод; 2 — знак «запятая»; 3 — цифра 1; 4 — цифра 2; 5 — цифра 3; 6 — цифра 4; 7 — цифра 5; 8 — цифра 6; 9 -цифра 7; 10 — цифра 8; 11 — цифра 9; 12 — цифра 0; 13 — знак «запятая». Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter. rudatasheet.ru Автор: RoboC Лампа: ИН-14, ИН-19 Схема: есть ( PIC 16F886) Плата:есть Прошивка:есть Исходник:есть ( Proton PicBasic ) Описание: есть Программа написана на Proton PicBasic. Почему выбран именно 16f886.Ответ прост - цена.Доступный мне 16f628 стоит 13.40 грн. и у него намного меньше возможностей, чем у 16f886 по цене 17грн, да и количество выводов позволяет отказаться от навязчивой 155ИД1. Как все начиналось? Ездил я на ХАмфест (кто не знает Яндекс в помощь!) и прикупил платку с лампами ИН-14 и вместе с ними в блоке попались мне ИН-19А,ИН-19Б,ИН-19В. Ну не выбрасывать же их? Немного порисовав в спирите, "родил" схему, только отдаленно похожую на ту, что Вы видите выше. Сначала устройство жило в такой вот коробочке. Пришло время попробовать все в неоне.Как раз кстати пришлись драйверы MBI5030 с "РКС" и MSS_JA подогнал RGB диоды попробовать. Получилась вот такая плата индикации: Нашлись у меня в ящике пару сгоревших экономок и корпус от фискального блока РРО, который я распилил и склеил так, как мне нужно было. Еще сбегал в магазин мебельной фурнитуры и прикупил 2 держателя для полочек стеклянных. К сожалению , как хотел - в виде четверти сферы я не нашел, купил такие как на фото.Что поделаешь,город маленький. Немного слов о радио части и о датчике. Т.к. мой друг собирал часы из этой статьи(http://ucprog.ucoz.ru/publ/chasy_termometr_led_s_radiodatchikom/1-1-0-1 ) и ему хотелось тоже такой термометр собрать. Протокол и датчик слизал оттуда. Протокол радиопередачи слизан с IR NEC (хорошая синхронизация, проще декодировать по сравнению с RC5). Данные радиодатчика температуры содержат следующие байты: - Серийный номер (101). - Значение температуры. - Значение знака температуры. - Значение десятых долей температуры. - Байт CRC8. Данные с радиозвонка: - Серийный номер (00000001). - Значение номера звонка - Нулевой байт - Байт CRC8. Единица передается импульсом 500 мкс с паузой 1600 мкс, 0 – 500/520. Перед посылкой байтов отправляется преамбула из 8-ми нулей и опознавательный сигнал длительностью 10мс. Общее время передачи составляет приблизительно 80 мсек. На пульты от автомобильных сигнализаций декодер приемника не реагирует. Хотя сейчас пожалуй я бы применил пару RFM-01 и RFM-02. Вот такие радио модули я прикупил в магазине хотя их можно сделать и самому(http://cxem.net/rmodem/rmodem14.php ): RT4-433 Модули приема и передачи на 433/868 МГц RR4-433 Модули приема и передачи на 433/868 МГц Еще одна пара: HM-R433 HM-T433 Еще встречал в инете дешевые комплекты для Ардуино, но это уже для мазохистов. Для некоторых радио модулей нужно отдельное питание 5В(мои работают нормально от основного), в схеме предусмотрено 3.3В питание(не проверял работу). Фото радио датчика в исполнении crocodil (Radiokot). Видео: upd: 2014/02/08 Тем, кому лень собирать радио и не лень сверлить стену для датчика на улицу, посвящается: upd: 2014/04/03 Желающие могут проверить последнюю схему в протеусе: проект протеус, прошивка . upd: 2016/09/05 Вариант термометра от alfa2 (РадиоКот). Платы сделаны по технологии ЛУТ, фото в процессе монтажа: alfa2 говорит: Долго ли, коротко ли, в итоге переделал схему "Радиодатчика", как посчитал правильно с моей точки зрения, добавил 2-а транзистора с обвязкой. Загрузить файл главной платы.Загрузить прошивку радио модуля. Посмотреть подробности на сайте автора. robocua.blogspot.comDataSheet. Ин 14 схема включения
Преобразователь 12В-180В на микросхеме MC34063 для питания часов на газоразрядных индикаторах

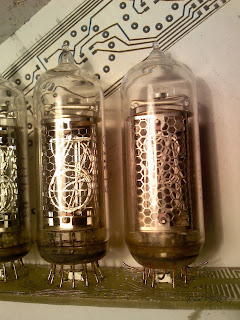

Разжился я как то восемью индикаторами ин-14, купил у кореша за 300р. и ускакал в закат, пока он не опомнился. Выпаял с родной платы, отмыл, и начал шевелить мозгом, как заставить это чудо советского лампостроения работать на мое благо
На схеме комбинированный блок питания. В верхней части линейный стабилизатор L7805 для питания контроллера и микросхем, который выдает 5 вольт, а в нижней части сам преобразователь12-180.

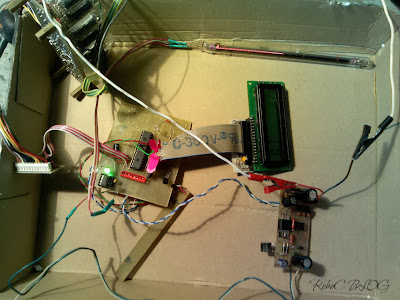

Просадка не мешала светиться индикаторам, которые я на скорую руку подключил к схеме управления
Преобразователь получился очень живучим, в чем я убедился случайно закоротив выход.
Теперь будет что подружке задарить на восьмое марта.ИН-14 - Индикаторные приборы - ЭЛЕКТРОВАКУУМНЫЕ ПРИБОРЫ - Электронные компоненты (каталог)
Яркость свечения 50кд/м² Угол обзора 60° (±30°) Постоянный режим Импульсный режим Напряжение источника питания >200В >190V Напряжение возникновения разряда <170В Напряжение поддержания разряда 120..170В Рабочий ток цифр средний 2,5..3,0мА 0,7..1,5мА Рабочий ток "запятой" средний 0,3..0,7мА 0,15..0,6мА Рабочий ток цифр (пульсирующее напряжение 50Гц) <2,0мА - Рабочий ток "запятой" (пульсирующее напряжение 50Гц) <0,2мА - Рабочий ток цифр импульсный - 7..13мА Рабочий ток цифр импульсный - 1,5..5мА Длительность импульса - >70мкс Частота повторения импульсов - 1..1,8КГц Наработка, не менее 5000ч 1 Анод 2 Катод "запятая" 3 Катод "1" 4 Катод "2" 5 Катод "3" 6 Катод "4" 7 Катод "5" 8 Катод "6" 9 Катод "7" 10 Катод "8" 11 Катод "9" 12 Катод "0" 13 Катод "запятая" Лампа ИН-14 (Индикатор) — DataSheet
Корпус лампы ИН-14
Основные данные Параметр Условия ИН-14 Ед. изм. Аналог — — — Яркость свечения — ≥100 кд/м2 Угол обзора — ≥60° — Напряжение источника питания — ≥200 В Напряжение возникновения разряда — ≤170 В Напряжение поддержания разряда — 115-170 В Ток индикации цифр ≤2,5 мА запятой ≤0,3 Рабочий ток при питании от источника постоянного напряжения цифр 2-3,5 мА запятой ≤0,7 Рабочий ток при питании от источника пульсирующего напряжения с частотой 50 Гц (среднее значение) цифр ≤2 мА запятой ≤0,2 Ток рабочий в импульсном режиме при Ua.имп ≥ 190 В; t ≥ 70 мкс; f = 1÷1,8 кГц цифр (среднее значение) 0,7-1,5 мА при Ua.имп ≥ 190 В; t ≥ 70 мкс; f = 1÷1,8 кГц запятой (среднее значение) 0,15-0,6 при Ua.имп ≥ 190 В; t ≥ 70 мкс; f = 1÷1,8 кГц цифр (амплитуда импульса) 7-13 при Ua.имп ≥ 190 В; t ≥ 70 мкс; f = 1÷1,8 кГц запятой (амплитуда импульса) 1,5-5 Наработка — ≥12500 ч NiXIE: Радио-термометр ИН-14,ИН-19
Вы спросите, что там за лампа ИН-13 на фото? Да-да предполагалось, что уличная температура будет показываться в цифровом виде, а комнатная посредством ИН-13, но из за выбранного корпуса от этого пришлось отказаться. Руки робота из разбитой игрушки сынишки, которые держали ИН-13, слишком похабно сделаны китайцами.Да и смотрелось все в стиле "франкинштейна".
Изготовил плату по технологии ЛУТ(http://cxem.net/master/45.php ). Стороны совмещал конвертиком.

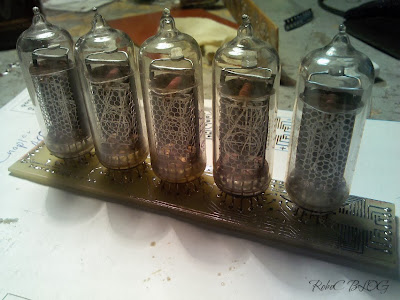

Руки чесались впаять лампы, чуть не забыл про светодиоды под ними!!!
И все равно мучился потом, впаивая резисторы .

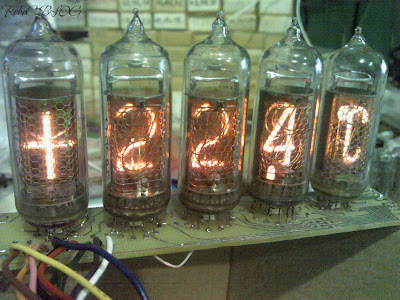

После того как все заработало в коробочке и начало светиться приятным красненьким цветом, началась самая длительная часть изготовления - производство корпуса.

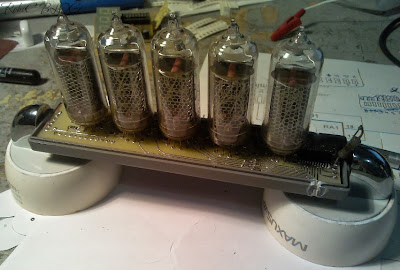

Закончил верх и примеряю низ. Отверстия под лампы вырезаны лазером в акриловой пластине, которая вклеена в корпус.

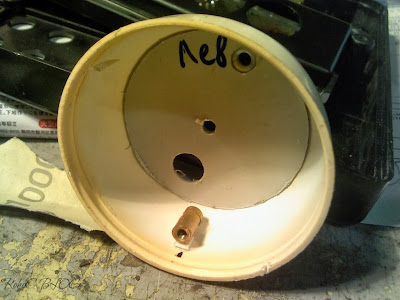

Надо же к чему то крепить плату

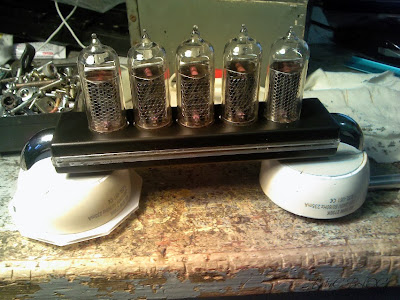

Почти готовый корпус.
Оставшиеся платы блока питания и блока МК.
Сделаны ЛУТом,плата МК со второй стороны металлизирована(маркером покрасил ее перманентным).

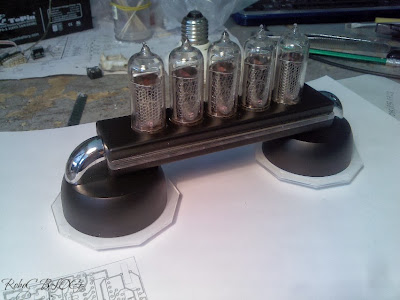

Что получилось Вы можете наблюдать на картинке.
Приемник слишком плохой, поэтому передатчик надо питать 3 батарейками.От 3Вольт прием не стабильный . Их тех что есть в продаже,эта пара должна работать:
Не обязательно зацикливаться на 433Мгц, подойдут комплекты и на другие частоты.
Мой вариант радио датчика не устроил.
Для удобства еще бы изменить прошивку "Радиодатчика", так как период включение на передачу либо через 1 сек, а это много, либо через 5 мин, а это мало. Смена показаний термометра дом/улица происходит через 16 сек, обрыв связи с радио датчиком идентифицируется через 32 сек, думаю период в 30 сек./2 мин. будет как раз то что нужно. Так как сам в программировании не комильфо, за помощью обратился к Станиславу Дмитриеву он прислал новую прошивку под вариант 30 сек/2 мин
