схема по шагам ➣ Первая вода

• Фильтры для воды
• Как подключить гидроаккумулятор к погружному насосу: схема по шагам

Для непрерывной, качественной работы часто на дачах и в частных домах без централизованного водопровода используют гидроаккумуляторы с погружными насосами. Для распознавания гидроаккумуляторы имеют разную окрасу: красные предназначены под отопление; синие – для холодного и горячего водоснабжения.

Конструктивные особенности гидроаккумулятора

Гидроаккумулятор представляет собой металлическую емкость разделенную на две условные части мембраной: диафрагмой или баллоном.

Гидробаки с диафрагменной мембраной состоят из:

• камеры для воды;
• диафрагменной мембраны, которая установлена поперек бака; газовой камеры;
• гнезда с клапаном;
• патрубка подсоединения к системе.

Различают горизонтальные и вертикальные гидроаккумуляторы.

Чаще для загородных домов используют гидробаки вертикальные. У них имеются ножки, а также специальное крепление на корпусе для подвешивания на стену. Занимают мало место.

Нужен ли гидроаккумулятор для погружного насоса?

• Гидроаккумулятор предназначен для защиты насоса, т.к. в нем накапливается небольшое количество воды, которое будет использоваться при открытом кране.
• При установке гидроаккумулятора дополнительно устанавливаются следующие устройства: манометр, воздухоотводчик и реле давления.
• Гидроаккумулятор устанавливается в доме, в специальном помещении или в приямке, защищенной от поступления осадков.

Если гидроаккумулятор не установлен, то насос будет включаться постоянно, как только будет открываться кран. В связи с этим, возрастает вероятность гидроудара. Гидроудар образуется при скачкообразном повышении давления, которое появляется из-за частых включений. Поэтому важность гидроаккумулятора очевидна.

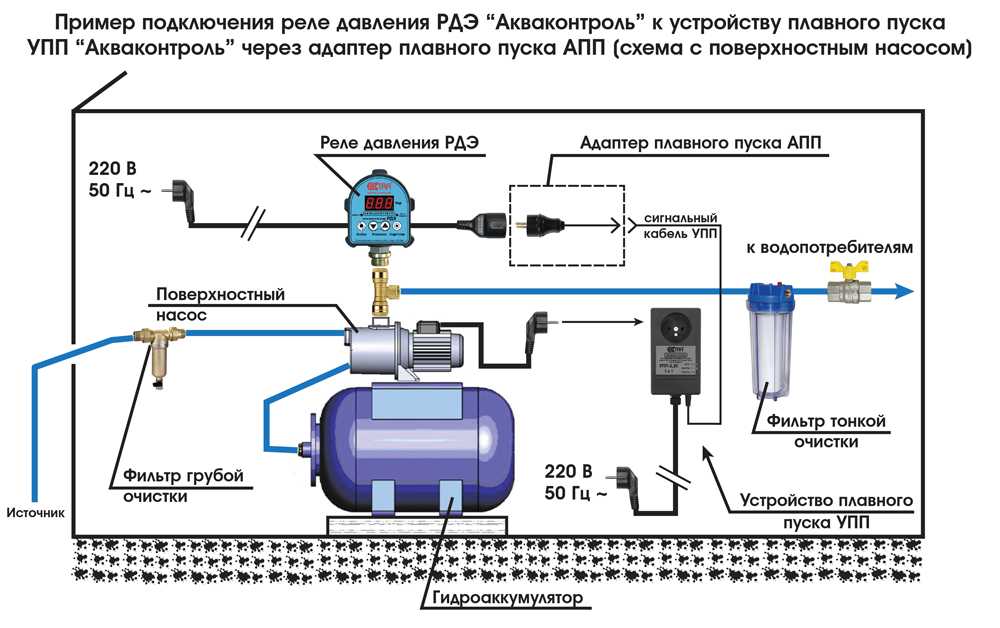

Схема подключения гидроаккумулятора

Система водоснабжения включает в себя: насос, гидроаккумулятор, реле давления, обратный клапан, запарную арматуру, манометр, трубопровод, ну и, конечно же, электрическое питание.

Гидроаккумулятор устанавливается рядом с наружным насосом в приямке или же в помещении в доме, смотря где выделено место. Все устройства, которые необходимы для подключения всего оборудования, присоединяются с помощью 5-выводного штуцера. 5-выводной штуцер располагает выходами разного диаметра, что идеально подходит при подключении схемы для обвязки гидроаккумулятора. Поэтому данный элемент является основой в схеме обвязки как погружного, так и поверхностного насоса с гидроаккумулятором.  Сначала штуцер прикрепляется к гидробаку, потом к нему подключаются манометр, реле давления. Последними подключениями к пятивыводному штуцеру является насосная труба и разводка к водоснабжению дома. Обратный клапан позволяет накопить воду в гидробаке от погружного насоса.

Устанавливается на насос до подключения всей схемы гидроаккумулятора в следующей последовательности:

• Опускаем насос в скважину;
• Необходимо закрепить страховочный трос, который удерживает насос;
• Подсоединяем все элементы схемы при помощи пятивыводного штуцера;
• Необходимо произвести настройку реле давления.

Реле давления

Реле давления играет важную роль в работе гидроаккумулятора, а также всей домашней системы. Для эффективности и правильность работы реле необходимо настроить.

Для этого необходимо:

• Первым дело необходимо избавиться от воды в системе водоснабжения, для этого нужно открыть кран, который расположен внизу;
• Открывается крышка реле и включается насос для заполнения системы водой.
• После отключения насоса необходимо запомнить показания манометра, который показывает давление в системе;
• Опять спускается небольшое количество воды, чтобы запустить насос. Также записываются показания манометра. Дальше производится математический расчет: от наибольшего числа вычитаем наименьшее. От получившего числа происходят дальнейшие действия. Если значение меньше, чем 1,4 бар, то гайку малой пружины на реле необходимо затянуть. Если значение больше, чем 1,4 бар, то ослабить.
• Гайкой на большой пружине в реле можно регулировать напор воды. Действия абсолютно аналогичные. Больший напор – затягивается, поменьше – ослабляется.
• Все настройки должны проводиться при выключенном насосном оборудовании.
• После всех пройденных этапов нужно запустить систему и проверить как она работает. Настраивать можно бесконечное количество раз, до того момента, пока все не устроит.

Схема водоснабжения с погружным насосом и гидроаккумулятором после подключения работает так:

1. Погружной насос перекачивает воду из скважины в гидробак;
2. По мере заполнения воды в гидроаккумуляторе происходит повышение давления воздуха. Когда будет достигнута точка максимума на реле, насосное оборудование отключится;
3. Запас воды, скопившейся в гидробаке, позволит пользоваться водой определенное количество времени. Когда количество воды будет уменьшаться в мембране гидробака, давление будет снижаться до минимума на реле, контакты замкнуться и насос включиться. И так по кругу.

Как часто будет включаться Ваш насос напрямую зависит от объема гидроаккумулятора. Не забудьте учитывать это при выборе емкости.

Схема подключения реле давления PM /5 к насосу

Рассмотрим схему подключения механического реле давления PM /5 к сети и насосу. Давайте сначала посмотрим на схему. Когда вы открутите верхнюю крышку, то увидите следующее. Во-первых, большой винт с пружиной для регулировки давления. Он обозначен большой буквой «P”. Второе, это малый винт с пружиной для регулировки разницы этого параметра в режиме включения и выключения. Он имеет наименование «дельта P”. Дальше идут две клеммы для подключения электропровода, названные словом «motor”. Две — «line». Внизу — две для подсоединения заземления. Такой вид имеет PM/5 внутри.

2011 — 2021 © Компания «Первая вода».

Использование материалов сайта возможно только с письменного согласия руководства

Схема подключения гидроаккумулятора к насосу и системе водоснабжения

Автор Монтажник На чтение 10 мин Просмотров 25.1к.
Обновлено 07.12.2020

Любая линия для снабжения частного дома водой состоит из приборов, автоматизирующих процесс ее работы. Одним из основных ее узлов является накопительный бак, при установке которого своими руками важно знать, как выглядит схема подключения гидроаккумулятора к насосу и системе водоснабжения.

Помимо правильного подключения, гидробак необходимо точно отрегулировать, создав внутри оптимальное давление при работе в индивидуальной системе водозабора. Для выполнения данной работы необходим сантехнический инструмент и соблюдение технологии при регулировочных работах.

Содержание

1. Зачем нужен гидробак
2. Устройство гидробака
3. Принцип работы гидробака
4. Схема подключения гидроаккумулятора к насосу и системе водоснабжения
5. Настройка гидроаккумулятора при подключении
6. Определение параметров бака
7. Установка нескольких гидробаков
8. Как выбрать гидроаккумулятор
9. Установка гидроаккумулятора
10. Обвязка расширительного бака

Зачем нужен гидробак

Гидроаккумулятор всегда ставят в магистраль индивидуального водоснабжения, он работает постоянно и выполняет следующие функции:

• Сглаживает негативные последствия гидравлических ударов. При срабатывании электронасоса водный поток резко останавливается или ускоряется, при этом жидкость воздействует на трубопровод и его узлы с физическим усилием. Подключение гидроаккумулятора к системе водоснабжения позволяет плавно накапливать и отдавать воду за счет расположенной внутри пластичной резиновой мембраны.
• Подключение гидробака уменьшает количество циклов включения и отключения скважинного или колодезного электронасоса за счет накопления жидкости, которая отдается в магистраль при использовании и поддерживает в ней давление, не давая электронасосу включаться.
• Гидроаккумуляторы создают аварийный запас воды в моменты отключения электричества или выхода насосного оборудования из строя.
• Схема подключения гидроаккумулятора к насосу и системе водоснабжения нормализует давление, позволяя избежать его резких перепадов при нестабильной работе электронасоса.

Рис. 1 Гидроаккумуляторы для водопроводных магистралей

Устройство гидробака

Устройство гидроаккумулятора не отличается сложностью, он состоит из металлического бака со встроенной грушевидной мембраной или плоской диафрагмой из резины. Диафрагма крепится поперек корпуса между его половинками, грушевидный баллон устанавливают на входе около горловины — такой тип используют для подачи воды при индивидуальном водоснабжении. В задней части металлической емкости установлен ниппель, с помощью которого в корпус гидробака закачивают воздух, подстраивая его внутреннее давление к системе.

Гидробаки выпускают для отопительных систем, горячей воды (красного цвета) и холодного водоснабжения (синий цвет). В зависимости от объема гидробака и способа монтажа различают модели с горизонтальным расположением и объемные вертикальные агрегаты, которые устанавливаются на ножках.

Горизонтальные модели небольшой емкости чаще используют в насосных станциях со встроенным центробежным электронасосом поверхностного типа и элементами автоматической системы управления. Гидробаки с вертикальным расположением используют отдельно, их удобнее монтировать при работе с погружными электронасосами. Вертикальные баки конструктивно отличаются от горизонтальных моделей: мембранная оболочка крепится в верхней и нижней части корпуса, помимо ниппеля для накачки воздуха они имеют дополнительный штуцер для его стравливания из резиновой оболочки.

При приобретении гидробака следует знать, что его полезный объем при накоплении жидкости составляет не более 30% от общего.

Рис. 2 Конструкция гидробака

Принцип работы гидробака

Обычно внутренняя груша располагается в емкости с воздухом под стандартным давлением 1,5 бар. При включении вода подается установленным в скважину электронасосом в бак, заполняя резиновую грушу — она увеличивается в объеме, сжимая воздушное пространство внутри. При достижении давления (стандарт 3 бара), равного порогу срабатывания автоматического реле, электронасос отключается, и поступление воды в линию прекращается.

При включении вода идет к потребителю под давлением, которое создает резиновая мембрана, сжатая воздухом. По достижении минимальной отметки в 1,7 бар. реле замыкает цепь питания электронасоса и происходит заполнение магистрали.

Рис.3 Пример установки гидроаккумулятора в систему водоснабжения с погружным насосом

Схема подключения гидроаккумулятора к насосу и системе водоснабжения

Установка гидроаккумулятора для систем индивидуального водоснабжения своими руками производится вместе с автоматикой и переходниками, к которым относятся коммутирующий пятивходовой штуцер, манометр для настройки и контроля, коммутирующее гидравлическое реле. При использовании в водозаборе скважинного глубинного электронасоса обвязка для скважины включает в себя реле сухого хода и обратный клапан, если он отсутствует в насосном агрегате.

Если в водопроводной магистрали используется поверхностный центробежный электронасос, то практичнее и дешевле приобрести готовую смонтированную насосную станцию, чем проводить монтаж элементов системы самостоятельно.

Рис. 4 Бачок расширительный в станции

Статья по теме:

Схема водоснабжения частного дома от скважины с гидроаккумулятором. В отдельной статье даются схемы подключения гидроаккумулятора, рассказывается про монтаж водоснабжения из скважины с погружным и поверхностным насосом.

Настройка гидроаккумулятора при подключении

Перед использованием в частном доме водопровода с гидроаккумулятором нужно знать, каким должно быть давление в гидроаккумуляторе для его оптимальной работы, для снятия показаний берут переносной манометр. Типовая водопроводная линия со стандартным реле давления имеет пороги срабатывания от 1,4 до 2,8 бар., заводская установка давления в гидробаке при этом — 1,5 бар. Чтобы работа гидроаккумулятора была эффективной и происходило его полное наполнение, для заданной заводской установки подбирают нижний порог включения электронасоса на 0,2 бар. больше — на реле устанавливают порог 1,7 бар.

Если в гидробаке в процессе эксплуатации или в связи с длительным сроком хранения при измерениях манометром определяют, что давление недостаточно, поступают следующим образом:

1. Отключают электронасос от питания.
2. Снимают защитную крышку и прижимают клапан гидробака в виде головки ниппеля на выходе устройства — если оттуда поступает жидкость, значит произошло повреждение резиновой мембраны и ее необходимо менять. Если из гидробака поступает воздух, с помощью автомобильного манометра измеряют его давление.
3. Сливают воду из магистрали, открывая ближайший к расширительному баку кран.
4. При помощи ручного насоса или компрессора накачивают в аккумуляторный бак воздух до достижения показаний манометра в 1,5 бар. Если после автоматики происходит подъем воды на определенную высоту (дома высокой этажности), общий напор и диапазон работы системы повышают исходя из того, что 1 бар. приравнивают к 10 метрам вертикального водного столба.

При расчете необходимого давления в гидробаке для любых диапазонов выбирают его значение на 10% меньше нижнего порога срабатывания реле. Выбор данного значения гарантирует, что встроенная мембрана будет расширяться и сжиматься в небольшом диапазоне и соответственно увеличится срок ее службы и всего расширительного бака.

Рис.5 Настройка гидроаккумулятора

Определение параметров бака

В большинстве случаев включений, гидробаки для водоснабжения устанавливают по принципу: чем больше объем, тем лучше. Но слишком большой объем не всегда оправдан: гидробак займет много полезного места, вода в нем будет застаиваться, и если перебои с электроэнергией бывают очень редко, в нем просто нет необходимости. Слишком маленький гидробак также неэффективен — если используется мощный насос, то он будет часто включаться и выключаться и быстро выйдет из строя. Если возникает ситуация, когда пространство для монтажа ограничено или финансовые средства не позволяют приобрести накопительный бак большой емкости — можно рассчитать его минимальный объем по приведенной ниже формуле.

Рис. 6 Как правильно в системе водоснабжения рассчитать объем гидробака

Еще один метод вычислений — расчет необходимого объема гидробака по мощности используемого электронасоса.

В последнее время на рынке появились современные высокотехнологичные электронасосы с плавным пуском и остановкой, частотным регулированием скорости вращения рабочих колес в зависимости от водопотребления. В этом случае необходимость в гидравлическом баке с большим объемом отпадает — плавный пуск и регулировка не вызывают гидроударов, как в системах с обычными электронасосами. Автоматические блоки управления высокотехнологичных устройств с частотным управлением имеют встроенный гидробак очень маленького объема, рассчитанный на свою насосную группу.

Рис.7 Таблица рассчитанных значений давления и объема гидробака в зависимости от режимов работы поставляющей воду линии

Установка нескольких гидробаков

Некоторые пользователи сталкиваются с проблемой, как подключить дополнительный бак для линии водоснабжения, если произошло увеличение потребления или объем накопительного бака слишком мал для нормальной работы. Установка двух гидроаккумуляторов не представляет особых сложностей, их можно собрать, подключив параллельно, с использованием дополнительного переходного штуцера, гибкого шланга или обрезка водопроводной трубы.

Преимуществом системы с двумя баками является ее высокая надежность в случае, если в одном из них произойдет разрыв резиновой мембраны.

Рис. 8 Гидробак в блоке частотного управления насосами

Как выбрать гидроаккумулятор

При выборе гидроаккумулятора лучше отдать предпочтение моделям с резиновой грушей — в мембранных видах жидкость контактирует с металлическим корпусом, что может вызвать его коррозию.

Основной рабочий элемент баллонного гидробака — грушевидная мембрана, от качества которой зависит срок его службы, при этом материал корпуса играет менее важную роль, так как не контактирует с водой. Обычный материал изготовления груши — изобутированная пищевая резина, при выборе модели для наружного монтажа повышенное внимание следует обращать на фланец, к которому крепится резиновая мембрана. Предпочтение следует отдавать моделям, фланец которых сделан из толстой нержавейки или оцинкованной стали — такое изделие прослужит 10-15 лет без потери своей герметичности.

Еще одно преимущество баллонного бака — простота замены резиновой мембраны. Для этого откручивают несколько шестигранных болтов крепления фланца и снимают его вместе с оболочкой.

Рис. 9 Вертикальные гидробаки в водопроводной линии

Установка гидроаккумулятора

После приобретения подходящей модели электронасоса к скважине или колодцу и подключения его к трубопроводу, расчета объема и покупки нужного гидробака, необходимо его правильно установить. Если модель имеет большой объем и устанавливается на вертикальное ножки, стоит воспользоваться следующими рекомендациями:

• Лучше ставить объемный накопительный бак в самой высокой точке дома (чердак, второй этаж) — это позволит создать максимальное давление в водопроводной линии.
• Пол в помещении должен быть ровным, влажность не должна превышать установленные нормы во избежание коррозии оцинкованного фланца и поверхности бака.
• Устройство лучше подключать при помощи гибкого напорного шланга в оплетке из нержавейки и диаметром накидных гаек в один дюйм, выполненных из латуни. Следует избегать шлангов для подачи с алюминиевой оплеткой и монтажными муфтами из дешевого силумина — хрупкого сплава алюминия с кремнием.

Рис. 10 Схема подключения гидроаккумулятора к насосу и системе водоснабжения

Обвязка расширительного бака

Перед тем, как подключить гидроаккумулятор для систем индивидуального водоснабжения, готовят комплектующие: автоматические приборы, фильтры и переходные муфты для подсоединения труб ПНД. После подсоединения электронасоса к водопроводу из ПНД при помощи переходных пластиковых муфт и размещения его в скважине, дальнейшие работы по сборке проводят в следующей последовательности:

1. На выходе водопроводной трубы из насоса устанавливают шаровый кран и фильтр грубой очистки для удаления песка из воды.
2. После фильтра устанавливают тройник с диаметром отверстий, подходящих для подключения автоматики. В его верхний отвод вкручивают переходную муфту для подключения реле.
3. Для присоединения к электронасосу реле давления и манометра применяется стандартный пятивходовой штуцер, который подключают к тройнику при помощи переходника.
4. На выходе штуцера с наружной резьбой диаметром 1 дюйм устанавливают шаровый кран с накидной гайкой — это позволит производить ремонт и замену узлов, не сливая воду из всей водопроводной магистрали.
5. К выходному отверстию штуцера с внутренней резьбой 1 дюйм при помощи гибкой подводки присоединяют гидроаккумулятор.
6. Далее в пятивыводной штуцер устанавливают манометр и реле давления, в тройник вкручивают реле сухого хода.
7. В конце подключают электрический кабель питания к реле — монтаж автоматики на этом можно считать законченным.

Многие предпочитают устанавливать всю автоматику с помощью соединительных штуцеров непосредственно на выходе гидроаккумулятора – такая методика не требует подводного шланга.

Рис. 11 Как установить гидроаккумулятор в линию

Гидробак является основным узлом в автоматических системах управления электронасосами, необходимым для снижения нагрузки на водопроводную магистраль и уменьшения циклов срабатывания насосного оборудования. Его соединение с трубопроводом и настройку довольно просто сделать своими руками при использовании простейшего сантехнического инструмента. Для правильного выбора расширительного бака можно использовать не слишком сложную формулу или определить его параметры приблизительно в зависимости от объема подачи или мощности насосного оборудования.

принцип работы, виды, как выбрать, регулировка

Современная автономная система водоснабжения должна быть оборудована баком для хранения определенного количества воды. Конечно, самый простой вариант такого устройства – пластиковый или металлический бак, установленный где-нибудь на чердаке.

Однако гидроаккумуляторы для водоснабжения уверенно вытесняют обычные накопители, так как удобнее и лучше влияют на состояние системы.

В предложенной нами статье подробно описаны виды аккумуляторов, приведены правила из подбора. Мы подробно рассказали, как устанавливается и настраивается оборудование. Наши рекомендации обеспечат безотказную работу устройства и продлят срок его службы.

Содержание статьи:

• Принцип работы типового гидробака
• Типы сосудов под давлением
• Как выбрать подходящий гидробак?
• Установка и наладка
• Рекомендации по применению
• Выводы и полезное видео по теме

Принцип работы типового гидробака

Гидроаккумулятор, он же гидробак, он же аккумулятор или гидробак — это разные названия одного и того же устройства.

Снаружи это действительно металлический бак, а внутри емкость разделена на две части специальной резиновой прокладкой, иногда называемой мембраной.

Фотогалерея

Фото

Сосуды гидропневмоемкостные (они же гидробаки или гидроаккумуляторы) применяются при организации автономных систем водоснабжения для автоматизации процесса забора воды откачка воды из неглубоких источников

Глубина забора воды, доступная для осуществления насосной станцией, в среднем равна 10 м. Для ее увеличения оборудование вместе с гидроаккумулятором устанавливается в кессон

Гидроаккумуляторы применяются в схемах с погружными насосами для откачки воды с глубины более 25 м. При этом гидроаккумулятор размещается в любом месте на поверхности системы

Если кессон утеплен или его дно находится ниже уровня сезонного промерзания грунта, бак глубокого колодца может работать круглогодично в кессон

Если нет возможности защитить гидроаккумулятор от воздействия холода, бак находится внутри дома в отапливаемом помещении

Гидроаккумуляторы в составе насосной станции часто используются в сложных схемах или слишком длинных системах в два или более насосов подают воду потребителю

Если система водоснабжения будет эксплуатироваться только в летний период, допускается размещение емкости на улице под навесом, закрывающим ее от прямого УФ-излучения

Назначение гидроаккумуляторов

Гидравлический бак в составе насосной станции

Установка в забойной коробке

Гидравлический бак в паре с погружным насосом

Аккумулятор для глубокого колодца

Подвальное помещение частного дома

03

03 откачка воды с привода

Гидроаккумулятор на дачном участке

Прокладка жестко закреплена на горловине бака, где имеется отверстие для забора воды. На противоположной стороне бака есть еще одно отверстие, оно предназначено для воздуха.

Здесь установлен обычный ниппель. Зачем все это делается? Мембрана делит бак на два отсека. С одной стороны этой прокладки находится вода, а с другой — воздух под определенным давлением.

Манометр используется для измерения давления в аккумуляторе. Некоторые модели дополнительно оснащены фильтром, чтобы внутрь не попали загрязнения. Материал мембраны – специальная резина. Он не только эластичен, но и безопасен для здоровья человека.

Гидроаккумулятор разделен мембраной на две части. С одной стороны этого вкладыша вода, а с другой воздух под давлением, что позволяет создать давление в системе водоснабжения

При подключении к баку вода из такого устройства поступает со стабильным напором, что улучшает качество водопроводной воды и обеспечивает необходимые условия для функционирования бытовых приборов.

Мембрана гидробака содержит определенное количество воды, которое постоянно меняется, поэтому мембрана постоянно растягивается или сжимается. По мере увеличения объема воды газ сжимается, и давление увеличивается. Регистр давления реле давления дает насосу команды на его включение/выключение

Например, для нормальной работы автоматических стиральных машин, гидромассажных аппаратов и другого подобного оборудования необходимы определенные показатели. Почти всегда гидроаккумуляторы снабжены специальным устройством управления – прессостатом.

Это устройство можно настроить таким образом, чтобы оно включало и выключало подачу воды в гидробак в зависимости от давления воздуха. Работает это так: по мере забора воды из устройства давление в его воздушной камере уменьшается.

При достижении минимальной отметки автоматически включается реле давления для восполнения объема воды. В результате давление в гидробаке снова повышается. При достижении максимального заданного значения давления реле отключает подачу воды в гидроаккумулятор.

Данная схема позволяет получить представление о том, какое место гидроаккумулятор занимает в системе автономного водоснабжения частного дома

Такая система позволяет значительно сократить количество включений/выключений насоса, а это продлевает срок службы оборудование. Если бы насос был напрямую подключен к водопроводу, количество циклов включения и выключения было бы значительно выше.

Наличие такого бака в системе водоснабжения обеспечивает стабильность ее работы, а также защиту от возможных гидроударов.

Кроме того, внутри гидроаккумулятора всегда есть определенный запас воды, что может очень пригодиться, например, при поломке насоса. Понимание принципов работы гидроаккумулятора позволяет правильно выбрать устройство, обеспечить его правильную установку и обслуживание.

Типы сосудов под давлением

Гидроаккумуляторы различаются по типу установки: они бывают горизонтальные и вертикальные. Вертикальные гидроаккумуляторы хороши тем, что проще найти подходящее место для их установки.

И вертикальный, и горизонтальный варианты оснащены ниппелем. Вместе с водой в устройство поступает некоторое количество воздуха. Он постепенно скапливается внутри и «съедает» часть объема бака. Чтобы устройство работало исправно, необходимо время от времени стравливать этот воздух через этот самый ниппель.

По типу установки различают гидроаккумуляторы вертикальные и горизонтальные. Они имеют некоторые отличия в процессе обслуживания, но во многом на выбор влияет размер места установки.

В гидроаккумуляторах, которые устанавливаются вертикально, предусмотрен ниппель, который предназначен специально для этих целей. Достаточно нажать на нее и подождать, пока воздух не выйдет из устройства. С горизонтальными баками дело обстоит немного сложнее. Помимо ниппеля для стравливания воздуха из бака устанавливается запорный вентиль, а также слив в канализацию.

Все это касается моделей, способных накапливать объем жидкости более 50 литров. Если мощность модели меньше, то специальных приспособлений для удаления воздуха из мембранной полости нет, вне зависимости от типа установки.

Но воздух из них еще нужно удалить. Для этого из гидроаккумулятора периодически сливают воду, а затем бак снова заполняют водой.

Перед началом процедуры отключите питание реле давления и насоса или всей насосной станции, если гидробак является частью такого устройства. После этого нужно просто открыть ближайший миксер.

Вода сливается до тех пор, пока бак не станет пустым. Далее клапан закрывается, подается питание на прессостат и насос, вода заполнит емкость гидроаккумулятора в автоматическом режиме.

Гидроаккумуляторы с синим корпусом используются для холодной воды, а красные – для систем отопления. Не стоит использовать эти устройства в других условиях, так как они отличаются не только цветом, но и материалом мембраны, и способностью выдерживать определенный уровень давления

Как правило, предназначенные для автономных инженерных систем, резервуары различаются по цвету: синему и красному. Это предельно простая классификация: если бак синего цвета, то он предназначен для систем холодного водоснабжения, а если красный – для установки в контур отопления.

Если производитель не обозначил свое изделие одним из этих цветов, то назначение устройства необходимо уточнить в техническом паспорте изделия. Помимо цвета, эти два типа гидроаккумулятора различаются в основном характеристиками материала, используемого при изготовлении мембраны.

В обоих случаях это высококачественная резина, предназначенная для контакта с пищевыми продуктами. Но в синих емкостях находятся мембраны, рассчитанные на контакт с холодной водой, а в красных — с горячей.

Очень часто гидроаккумулятор поставляется в составе насосной станции, которая уже оборудована реле давления, манометром, поверхностным насосом и другими элементами

Синие устройства могут выдерживать большее давление, чем красные емкости. Не рекомендуется использовать гидроаккумуляторы для холодной воды, предназначенные для систем ГВС и наоборот. Неправильные условия эксплуатации приведут к быстрому износу мембраны, гидробак придется ремонтировать или даже полностью заменять.

Как выбрать подходящий гидробак?

Одним из важнейших показателей при выборе гидроаккумулятора является объем воды, который он может удерживать. Для этого можно воспользоваться следующей формулой:

При выборе гидроаккумулятора следует рассчитать соответствующий объем устройства. Слишком маленький гидробак не удовлетворит потребности системы, а слишком большой приведет к неоправданным затратам

А из этой таблицы можно взять значение поправочного коэффициента в зависимости от мощности насоса:

При расчете объема бака-аккумулятора для системы водоснабжения следует использовать специальный поправочный коэффициент, учитывающий мощность водяного насоса

Для хозяйственных нужд подойдет устройство емкостью около 25-50 литров обычно достаточно. Конечно, расчетное значение редко совпадает с реальными объемами типовых моделей гидроаккумуляторов.

В таком случае просто возьмите бак чуть большего объема. Например, если значение 32,5 литра рассчитывается по формуле, то можно смело приобретать бак емкостью 35 литров.

Следует помнить, что внешние размеры бака и количество воды, которое он может вместить, это разные числа. Обычно вода занимает около трети от общего объема. Из формулы становится понятно, что чем более мощный насос используется для автономного водоснабжения в доме, тем более вместительный гидробак следует приобретать.

Частые отключения электроэнергии в районе, где расположен дом, — веская причина выбрать бак большего размера. Таким образом, у семьи будет небольшой запас воды.

Однако не стоит усердствовать и выбирать слишком большой гидроаккумулятор. В таком устройстве вода будет подменяться слишком медленно, а это приведет к ухудшению ее качества.

В этой таблице указано, какой именно объем воды может храниться в гидроаккумуляторе с конкретными характеристиками

Поэтому в расчетах учитывается максимальное количество воды, проходящей через систему водоснабжения. Еще один важный момент касается моделей зарубежного производства. Такие устройства не всегда легко подключить к сантехническим системам России или ближнего зарубежья.

Фотогалерея

Фото

Средний объем для загородного дома и коттеджа

Гидравлический бак для поверхностных насосов

Гидропневмоемкость для глубоких скважин

Разветвленный бак для воды

Установка и наладка гидросистемы

5

5

5 к гидроаккумулятору предъявляются более жесткие требования, чем при установке обычного накопительного бака. Дело в том, что привод, установленный на чердаке, статичен, а гидробак находится в динамическом движении: вода поступает и забирается из бака, мембрана растягивается и сжимается и т. д.

Для предотвращения передачи вибрации на систему водоснабжения и окружающие предметы гидроаккумулятор устанавливают на плоское и прочное основание, используя амортизирующие резиновые прокладки.

Место установки гидробака должно быть достаточно просторным и доступным. Такие устройства требуют периодической настройки, осмотра и обслуживания.

Перед установкой необходимо узнать какое давление должно быть в пустом гидроаккумуляторе. Номинальное значение этого индикатора обычно составляет 1,5 бар. Это давление, которое устанавливает производитель. Однако со временем часть воздуха может выйти из бака.

Для измерения давления в гидроаккумуляторе можно использовать любой исправный манометр, позволяющий получить информацию с точностью не менее 0,5 бар

Поэтому следует измерить давление манометром, а затем прокачать воздух или прокачать его, если давление чрезмерное. Также не помешает уточнить значение нормального давления воздуха в пустом баке с помощью паспорта изделия. Поскольку золотник имеет стандартные размеры, для измерений подойдет практически любой манометр.

Если по каким-то причинам гидроаккумулятор не оборудован измерительным прибором, можно взять автомобильный манометр. Главное, чтобы он был исправен и достаточно точен. Требуются весы с делениями 0,5 бар или меньше. Электронные устройства также могут использоваться для таких измерений.

ТО Подключение осуществляется с помощью гибких переходников. Следует помнить, что диаметр переходников должен соответствовать размеру водопроводных труб, сужение недопустимо. Перед наполнением бака водой из мембраны необходимо удалить весь воздух.

Для поглощения вибраций, возникающих при работе гидроаккумулятора, при подключении устройства к водопроводной системе применяют специальные гибкие шланги соответствующего диаметра

Первый раз вода закачивается как можно медленнее, тонким струя с низким напором. Это необходимо для того, чтобы не повредить мембрану, которая при хранении могла слежаться или немного деформироваться.

Такие нюансы могут показаться мелочами, но они могут существенно повлиять на состояние бака. Важным моментом является также установка давления в баке.

После заполнения гидроаккумулятора водой необходимо еще раз измерить давление воздуха. Чем меньше воздуха в баке, чем ниже его давление, тем больше воды можно закачать в него. Но чем меньше воздуха, тем меньше рабочее давление воды на выходе гидроаккумулятора.

Допускается снижение давления воздуха в аппарате до уровня 1 бар, если есть необходимость создания дополнительного объема воды для хранения. Однако давление воды в системе снизится. Владельцу устройства придется выбирать между хорошим напором и возможностью закачать в бак большое количество воды.

В любом случае минимальное давление воздуха должно быть 1 бар. Если в баке мало воздуха, мембранная вставка, наполненная водой, растянется и может задеть металлические стенки гидробака. Такой контакт недопустим, так как под его воздействием начнет разрушаться резина, порвется гидроаккумулятор, и мембрану придется заменить.

Фотогалерея

Фото

Гидробаки работают только в связке с реле давления, без которого использование гидробаков было бы бессмысленно

Сразу за ним установлено реле давления, реагирующее на вибрации мембраны гироаккумулятора. Для визуального контроля давления ставится манометр

Для фиксации параметров системы и автоматического реагирования на них, помимо реле давления, в схему включают еще несколько энергозависимых устройств, например, реле сухого хода . Для обеспечения их энергией необходима отдельная линия электропередач с розеткой

Для слива воды из контура на период длительного отключения без работы после гидроаккумулятора монтируется кран

Работа в паре с реле давления

Место установки реле давления

Место установки сухого реле

Кран для консервации оборудования

После заполнения бака, настройки и подключения к системе водоснабжения можно настроить реле давления. Обычно к нему прилагается инструкция с подробным описанием процедуры.

Под крышкой корпуса прибора находятся две регулировочные пружины. Большая пружина, обозначенная буквой Р, позволяет установить минимальное давление, при котором реле включает насос и начинает закачивать воду в гидроаккумулятор.

С помощью небольшой пружины, обозначенной буквой P, установите разницу между верхним и нижним давлением, т. е. давления выключения и включения. По мере забора воды из гидробака давление изменяется.

При достижении нижней отметки контакты реле замыкаются и включается насос. В процессе регулировки прессостат должен будет пару раз наполнить гидроаккумулятор, а затем опорожнить его.

Обычно разница между давлением включения и выключения составляет около двух бар. В паспорте гидробака указано максимальное давление, на которое рассчитано устройство, однако пытаться накачать его «под завязку» нет смысла.

При работе на экстремальных уровнях элементы устройства изнашиваются быстрее. В процессе следует учитывать один важный момент – разница между давлением отключения и давлением воздуха в гидроаккумуляторе должна быть около 10%.

Рекомендации по применению

После , необходимо правильно обслуживать. Примерно раз в месяц следует проверять настройки реле давления и при необходимости корректировать их. Кроме того, необходимо проверить состояние корпуса, целостность мембраны и герметичность соединений.

Наиболее распространенной поломкой гидробаков является разрыв мембраны. Постоянные циклы растяжения – сжатия со временем приводят к повреждению этого элемента. Внезапные изменения показаний манометра обычно говорят о том, что порвалась мембрана, и вода попала в «воздушный» отсек гидроаккумулятора.

Чтобы убедиться в наличии поломки, нужно просто выпустить из устройства весь воздух. Если из ниппеля вслед за ним течет вода, значит, обязательно требуется замена мембраны.

К счастью, такой ремонт относительно прост. Для этого необходимо:

1. Отключить гидробак от водопровода и электроснабжения.
2. Открутите болты, удерживающие горловину устройства.
3. Удалите поврежденную мембрану.
4. Установите новую мембрану.
5. Соберите устройство в обратном порядке.
6. Установите и подсоедините гидробак.

По окончании ремонта необходимо проверить и отрегулировать настройки давления в баке и реле давления. Соединительные болты необходимо затягивать равномерно, чтобы не допустить перекоса новой мембраны, и чтобы ее край не соскальзывал в корпус бака.

Замена мембраны аккумулятора относительно проста, но необходимо следить за тем, чтобы новая мембрана была такой же, как и предыдущая.

Для этого болты устанавливаются в гнезда, а затем поочередно делают буквально пару оборотов первого болта, переходят к следующему и т.д. Тогда мембрана будет прижиматься к корпусу равномерно по всей окружности. Распространенной ошибкой новичков в ремонте гидроаккумулятора является неправильное использование герметиков.

Место установки мембраны герметизировать не нужно, наоборот, присутствие таких веществ может ее повредить. Новая мембрана должна быть точно такой же, как старая по объему и конфигурации. Аккумулятор лучше сначала разобрать, а потом, вооружившись на пробу поврежденной мембраной, отправиться в магазин за новым элементом.

Выводы и полезное видео по теме

В этом видео подробно описан принцип работы гидроаккумулятора:

Для расчета объема гидроаккумулятора можно использовать специальные программы-калькуляторы. Один из таких вариантов представлен в следующем видео:

Замена мембраны гидробака не слишком сложна. Об этом подробно рассказано в этом видео:

Гидроаккумулятор – важная часть современной автономной системы водоснабжения. Конечно, это устройство сложнее и дороже, чем обычный накопительный бак.

Но все затраты полностью окупаются, так как с гидробаком качество водопроводной воды лучше, а срок службы насосного оборудования значительно увеличивается. Наконец, это просто удобно, ведь в водопроводе всегда стабильный напор воды, о чем заботится надежная автоматика.

Пожалуйста, пишите комментарии в блок-форму ниже. Задавайте вопросы по интересующим моментам в представленной информации, делитесь полезной информацией, размещайте фото и советы. Возможно, ваши рекомендации будут полезны посетителям сайта.

Реле давления воды для насоса

Реле давления воды важная составляющая системы водоснабжения Устройство систем водоснабжения процесс не простой, и сделать это своими руками не так просто, как может показаться на первый взгляд. При обустройстве нужно установить насос, а также реле давления воды, что позволит регулировать процесс подачи жидкости по трубам дома. Важна регулировка насосной станции, а это небольшой узел, помогающий включать насос при снижении давления в системе, и отключать его при достижении максимального уровня.

Назначение реле давления

Для корректной работы водонасосной станции (безбашенной) требуется установка и настройка гидроаккумулятора, а также реле, например, РДМ Тип ПМ5 с Вихрем насос. Даже если для водопровода дома на даче устанавливается самодельное оборудование, требуется очень много.

Качественная работа гидростанции обеспечивается правильно настроенным гидроаккумулятором и прессостатом

А именно:

• Точный расчет всех параметров;
• С учетом особенностей водоснабжения;
• Грамотный и профессиональный подход.

Эти 2 блока должны быть подключены к насосу, а реле должно располагаться посередине и ближе к гидроаккумулятору. Существуют модели реле, которые можно монтировать прямо на поверхность корпуса насоса, даже погружные. Монтаж водопровода должен быть правильным, а потому стоит ознакомиться с принципом работы каждого компонента перед его сборкой.

Гидроаккумулятором называют емкость, внутри которой установлена ​​эластичная груша и мембрана, разделяющая ее пополам.

В груше находится воздух с определенным давлением, а в мембране вода. Какое давление устанавливается в груше и сколько воды попадает на мембрану, напрямую зависит от количества накачанного воздуха. Чем он больше, тем выше будет подниматься давление в системе. Как правило, в полость бака закачивается только половина воды. Например, если по данным производителя в гидробаке может поместиться 100 литров, то там будет 40-50 литров. Оптимальное давление в водопроводе, особенно при подключении к бытовым приборам, составляет 1,4 атм-2,8 атм, и для того, чтобы оно поддерживалось в таком состоянии, необходимо установить такое устройство, как регулятор или реле.

Настройка реле давления и регулировка давления воздуха в гидроаккумуляторе.

Реле давления — элемент, управляющий работой насосной станции (например AQUAJET или AQUAJET-INOX) и позволяющий работать в автоматическом режиме. Реле давления имеет несколько характеристик:

• Давления включения ( Pon ) Это давление (бар), при котором насосная станция включается замыканием контактов в реле давления. Иногда давление включения также называют «нижним» давлением.
• Давление выключения ( Poff ) Давление (бар), при котором насосная станция отключается при размыкании контактов в реле давления. Давление выключения иногда также называют «верхним» давлением.
• Падение давления ( ΔP ) Абсолютная разница между давлением выключения и давлением включения (бар).
• Максимальное давление отключения Максимальное давление (бар), при котором насосная станция может быть отключена.

Любое реле давления имеет заводские настройки и, как правило, они следующие: Давление включения: 1,5-1,8 бар Давление выключения: 2,5-3 бар Максимальное давление выключения: 5 бар

Как все работает: Допустим насосная станция подключена (об этом в статье «Подготовка насосной станции ДАБ к работе»), и вся система заполнена водой. После открытия любого крана (душа, раковины и т.д.) и начала забора воды давление в системе начнет плавно падать (благодаря мембранному баку), что легко отследить по манометру. Все это время вода к потребителю подается из гидробака. При достижении «нижнего» давления включения (его также можно контролировать по манометру в момент включения насоса) контакты внутри реле давления замыкаются и насос запускается. Остальное время забора воды насос продолжает работать, подавая воду непосредственно потребителю. После завершения забора воды (все краны закрыты) насос еще продолжает работать, только теперь вода не подается потребителю, а закачивается в гидробак (поскольку деваться ей больше некуда) и давление постепенно увеличивается. При достижении давления выключения (его легко отследить по манометру при остановке насоса) контакты внутри реле давления размыкаются и насос останавливается. При следующей просадке цикл повторяется. Это довольно просто.

Но что делать, если заводские настройки прессостата не очень удобны? Например: на верхних этажах очень заметно падает давление, либо система очистки воды требует не менее 2,5 бар на входе, а насос включается только при 1,5-1,8 бар.

Устройство реле давления воды

Гидравлическая часть расположена на задней стороне гидрореле, а выход может быть с наружной резьбой или американской гайкой. Второй вариант считается более удобным, так как позволяет упростить монтаж.

Внимательно изучив устройство, вы сможете установить реле давления воды наиболее удобным способом.

В первом случае потребуется найти специальные переходники с накидной гайкой определенного размера.

Возможно навинчивание изделия на резьбу, что не всегда подходит. Электрические разъемы расположены на задней стороне корпуса, а под полостью крышки установлена ​​клеммная колодка для подключения проводов.

Гидравлический регулятор разделен на 3 части.

• Электрический;
• Механические;
• Гидравлический.

В первую входит группа замыкающих и размыкающих контактов, необходимая для подключения и отключения насоса. Гидравлическая часть включает в себя диафрагму, воздействующую на металлическое основание и пружину, малую и большую, посредством чего регулируется давление внутри насоса, а также включение или выключение.

Тонкости настройки реле давления воды для помпы

Для установки определенного значения на уровне давления необходимо правильно настроить устройство управления. Для этого потребуется ряд действий. Заполняйте бак до тех пор, пока манометр не покажет максимальное значение.

Отрегулированное реле давления воды обеспечивает бесперебойную работу системы водоснабжения

Далее:

1. Станция выключается.
2. Корпус реле открывается.
3. Необходимо постепенно ослаблять маленькую гайку, пока не сработает внутренний механизм.
4. Вращение по часовой стрелке, что увеличивает уровень давления.
5. Если против, то уменьшается.
6. Для установления минимального значения требуется постепенный слив воды путем открытия крана.

Когда манометр достигает определенного уровня, слив воды прекращается. Для регулировки нижнего давления большую гайку вращают таким же образом до срабатывания контакта. Принцип работы устройства прост, так как за счет установки небольшого диапазона между верхней и нижней границей будет осуществляться достаточная прокачка воды насосной станцией, путем создания постоянного среднего уровня показателя. Система работает равномерно, что позволяет получить оптимальный напор воды для комфортного использования.

Этапы регулировки реле давления насосной станции

Для настройки работы насосной станции проверяется схема подключения на соответствие норме, для чего можно использовать инструкции от производителя. Также необходимо установить надежный манометр, способный давать точные показания. Устанавливается в системе водоснабжения на небольшом расстоянии от реле. Для регулировки реле потребуется подтянуть 2 пружины, а именно большую и маленькую. Специалисты рекомендуют обращаться к профессионалам для подключения и проверки работоспособности устройства.

Качественный манометр, установленный возле реле давления воды, сможет выдавать точные показания

Это позволит:

• Быть уверенным в исправности;
• Получите гарантию качества;
• Если у вас возникнут проблемы, воспользуйтесь бесплатным сервисом.

Автоматический регулятор давления не требует вмешательства и работает, то есть включается и выключается при необходимости. Стоит отметить, что не рекомендуется устанавливать электронное устройство для регулирования подачи воды, так как при снижении электрического напряжения быстро перекачать воду не получится. Есть еще ряд моментов, с которыми следует ознакомиться, прежде чем проводить процесс погружения насоса в скважину и подключения реле контроля давления. Не все модели позволяют менять дельту, а потому при покупке нужно обращать внимание на момент.

Реле может быть покрыто влагонепроницаемым и пыленепроницаемым корпусом, что позволяет устанавливать изделие непосредственно на поверхность насоса при наличии подходящего выхода.

Реле холостого хода можно установить на скважинный насос, который имеет отдельный корпус, однако существуют модели регулятора комбинированного типа. Защита от холостого хода нужна для предотвращения поломки насоса при отсутствии воды в скважине. Такое устройство лучше всего подойдет к погружному насосу.

Типы реле давления

Устройство реле давления

Существуют миниатюрные и достаточно крупные устройства. Они также отличаются оснащением дополнительными функциями. Классическое реле для гидроаккумулятора включает два рабочих узла:

• гидравлический;
• электрический.

Первый предназначен для взаимодействия аппарата с подаваемой в него жидкостью. Он состоит из штока и двух пружин. За счет последнего настраиваются оптимальные параметры давления. Основная задача последних – подключение проводников к электричеству. Это металлическая клеммная колодка с зажимными винтами. В зависимости от положения гидравлики клеммы открываются и закрываются.

На рынке или в специализированных магазинах можно приобрести реле давления следующих типов:

• с датчиком сухого хода;
• механический;
• со встроенным манометром;
• электронный.

Электронные реле оснащены дополнительными модулями, которые размыкают и замыкают контакты. Они также имеют встроенные электронные манометры с цифровым дисплеем. Датчик сухого хода предупреждает насосную станцию ​​о работе «вхолостую», если, например, упал уровень воды, засорилось заборное отверстие или повреждена подающая труба.

Работа прессостата гидроаккумулятора

В любом насосе давление регулируется, и требуется установка максимального и минимального параметров в полости бака гидроаккумулятора, если речь идет о гидроаккумуляторе. Именно таким образом реле выключается и включает работу агрегата.

Реле давления включает и выключает аккумулятор

Можно увеличивать или уменьшать давление гидрофора в зависимости от:

• Объем потребляемой жидкости;
• Частоты потребления;
• Производительность насосного агрегата.

Что касается характеристик насоса, то их можно найти в инструкции по эксплуатации или техническом паспорте. Стандартным значением, благодаря которому выбирается рабочее состояние реле, считается 1,0-5,0 атм. Регулируемое механическое реле или любое другое имеет пусковое давление 1,5 атм, а рабочий диапазон двигателя в насосе 2,5 атм.

Максимальное давление, при котором срабатывает пусковое устройство реле и отключается насос, составляет 5 атм.

Если при эксплуатации или установке были сбиты настройки, то нужно самостоятельно поднять верхнюю грань до определенного уровня, а также выбрать уровень низкого давления. Для этого, как отмечалось ранее, понадобится манометр. Установка контрольно-измерительного прибора осуществляется на коллекторе в гидроаккумуляторе, а коррекция осуществляется по показаниям манометра после отключения насоса. Создание перепадов давления осуществляется открытием крана в точке забора воды, которая расположена ближе всего к гидроаккумулятору.

Для настройки контроля давления на гидроаккумуляторе необходимо наличие самого давления и не нужно отключать насос от электросети. За счет насоса заполняется полость накопительного бака и повышается давление в системе водоснабжения. Как только контроллер срабатывает и двигатель выключается, пластиковая крышка на корпусе снимается и требуется снять напряжение с маленького пружинного механизма.

Настройка реле давления

Бывают случаи, когда настройки датчика по умолчанию не подходят пользователям помпы. Например, если вы откроете кран на каком-либо этаже здания, то заметите, что давление воды в нем быстро падает. Также установка некоторых систем, очищающих воду, невозможна, если усилие сжатия в системе меньше 2,5 бар. Если станция настроена на включение при 1,6-1,8 бар, то фильтры в этом случае работать не будут.

Обычно настройка реле давления своими руками не представляет сложности и выполняется по следующему алгоритму.

1. Запишите показания манометра при включении и выключении агрегата.
2. Отсоедините шнур питания станции или выключите выключатели.
3. Снимите крышку с датчика. Обычно крепится 1 винтом. Под крышкой можно увидеть 2 винта с пружинками. Больший отвечает за давление, при котором запускается двигатель станции. Обычно возле него имеется маркировка в виде буквы «П» и возле них нарисованы стрелки со знаками «+» и «-».
4. Для увеличения усилия сжатия поверните гайку в сторону знака «+». И наоборот, чтобы его опустить, нужно повернуть винт в сторону знака «-». Поверните гайку на один оборот в нужном направлении и запустите машину.
5. Дождитесь выключения станции. Если показания манометра вас не устраивают, то продолжайте крутить гайку и включать прибор до тех пор, пока давление в гидроаккумуляторе не достигнет необходимого значения.
6. Следующий шаг — настроить момент выключения станции. Для этого предназначен меньший винт с пружиной вокруг. Рядом с ним находится отметка «ΔP», а также стрелки со знаками «+» и «-». Настройка регулятора давления на включение аппарата осуществляется так же, как и на выключение аппарата.

В среднем интервал между усилием сжатия, при котором датчик включает двигатель станции, и значением усилия сжатия при остановке агрегата находится в пределах 1-1,5 бар. При этом интервал может увеличиваться, если отключение происходит при больших значениях.

Настройка реле давления и определение порогов срабатывания системы

Реле – это автоматическое устройство или, другими словами, устройство, перекрывающее клапан, создающий процесс подачи воды. Насос имеет 2 порога переключения — нижний и верхний. Каждый из них зависит от давления в той части гидроаккумулятора, где присутствует воздух. Минимальным давлением считается уровень 0,1-0,2 атм и выше.

Изучив технические характеристики и эксплуатационные свойства модели насоса, вы сможете правильно настроить реле давления воды для качественной работы системы.

Если внутри емкости давление 1,4 атм, то порог отключения будет 1,6 атм. Эти параметры считаются оптимальными для работы автоматики.

Обязательно нужно учитывать параметры помпы, которая тоже имеет 2 значения в виде нижнего и верхнего порога. На основании ряда показателей выбираются пороги. Стоит отметить, что выбор верхнего порога, при котором насос отключается, осуществляется автоматически. Реле изначально с завода имеет определенную дельту разницы, отрегулированную на момент изготовления. В целом эта разница составляет 1,4-1,6 атм. Другими словами, если вручную было установлено отключение при 1,6 атм, то автоматически устанавливается верхний порог отключения 3,0 атм.
