Схема электропроводки в гараже — как своими руками провести электропроводку в гараже

Каждый гараж, расположенный на загородном участке, должен иметь электропроводку. Она крайне необходима для освещения и подключения всевозможных приборов для ремонта автомобиля, а также в случае, если в помещении располагается и мастерская. Обустройство проводки желательно делать на стадии строительства сооружения.

Как начертить схему электропроводки своими руками?

Этот план должен включать места расположения всех кабелей, электрических проводов, нанесение выключателей и розеток. Это необходимо для грамотного монтажа. Прежде всего, нужно четко наметить порядок размещения приборов освещения, распределительных коробок. Все элементы должны соединяться между собой напрямую. При этом электрика в гараже должна начинаться со щита.

В обязательном порядке отмечаются методы подключения отдельно взятого элемента. Помните, что между проводами и потолком нужно сделать расстояние не менее

100 мм

, полом и розеткой –

500 мм

. Главный выключатель должен находиться справа от ворот, и его высота должна составлять

1500мм

. Далее электросхема переносится на стены, принимая во внимание то, что розетки должны располагаться перед выключателями. Важно учитывать факт – чтобы провести электропроводку в гараж вам потребуется получить разрешение от соответствующих органов. И выполнять работы своими руками можно только при наличии соответствующего образования или опыта.

Выбирая ту или иную схему прокладки, нужно приобрести провода, исключающие поражения током. При электрификации гаража следует избегать скрутки кабелей разных сечений. В случае необходимости применяйте соединительные колодки.

Планирование схемы разводки

Основополагающие принципы планирования схемы разводки электроснабжения гаражного помещения сводятся к следующему:

наметить месторасположение щита и обозначить на бумаге места, где будут размещаться светодиодные светильники
заранее продумать установку розеток у рабочего стола или в любой другой точке, где будут подключаться электроинструменты. Выключатели в гараже сообразно ставить возле двери
электрический щиток должен находиться возле входа для удобства подключения при входе и обесточивания после выхода из постройки
над выключателями устанавливаются наружные распределительные коробки
если нажатием одной кнопки будут включаться несколько лампочек, то кабель тянется до первой, а затем перемычками от неё к остальным
при распределении розеток на автоматы своими руками, учитывайте, что медный провод сечения

1,5 кв.мм способен выдержать нагрузку до 3.2 Кв

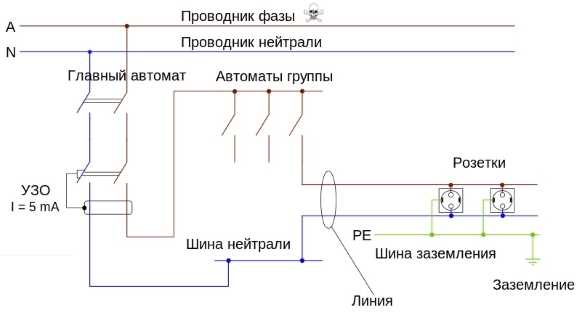

Подключение всех линий розетки можно производить от одной к другой, но лучше предпочесть вариант монтажа распределителей под потолком. Используйте УЗО с автоматом для предохранения от ударов током. Если проводка открытая, то она должна быть с не дымящим изолятором. Для оснований из дерева или бумаги электрический кабель выбирают в металлических трубах.

Как сделать проводку электричества своими руками?

Перед тем как начинать работу, подготовьте молоток, зубило, пассатижи, дрель с набором из нескольких свёрл. Вам также понадобится изоляционная лента и гипс для строительства, перфоратор, дюбеля, саморезы и электроизмерительные приборы. Основной элемент подключения – провод. Специалисты рекомендуют с прожилками из меди, но можно воспользоваться и алюминиевыми, хотя их теплопроводность намного ниже. Потребуется купить трубы из гофра, короба для установки, розетки, светильники, трансформаторы, выключатели и переходники.

Провести электропитание в гараж можно двумя путями – воздушным или подземным. Чтобы определить, как лучше сделать, проанализируйте расположение строения по отношению к линиям электропередач. Если расстояние больше

25 метров

, то возникнет необходимость поставить дополнительный столб. Ввод воздушки производится через стену.

Рекомендуемая высота – 2.75м.

При высверливании в стене отверстия своими руками, не забывайте делать уклон наружу, чтобы исключить проникновение воды внутрь. Провода перед вводом заизолируйте трубками из пластика или резины. После все отверстия надёжно замажьте алебастром или цементом. Если постройка невысокая, то устанавливается трубостойка с приёмным изолятором, конец которой загнут. Крепится приспособление к крышным стропилам.

Подключение подземной электропроводки

Что касается подключения подземной электропроводки, то кабель размещается в земле под защитой стального короба. Для ввода проводов внутрь в фундаменте потребуется сделать отверстия. Вводимый провод изолируют трубой. По окончанию работы электрик тянет проводку к вводному коробу с электрическим счётчиком и предохранительным устройством. Далее хозяин своими руками осуществляет обустройство освещения гаража.

Внутренняя электрика может быть открытого или закрытого типа. В первом случае провода фиксируются в плинтусах или коробах из пластмассы или металла. Идеально подойдёт плоский кабель или небронированный. На стенах они крепятся при помощи скоб из жести, дюбелями или гвоздями, отступая 0,4м. Разводят по горизонтали от потолка, коробки привинчивают шурупами.

Если здание каменное или из кирпича, то весьма уместной является скрытая проводка. Данную процедуру лучше проводить заранее, пока штукатурка не нанесена на стены. Иначе придётся проделывать канавки для укладки проводов. Главной особенностью этой операции становится необходимость спайки концов проводов, подлежащих соединению. Эта процедура позволит избежать их раскручивания и окисления. Точки стыков покрывают изолентой.

Практически каждый хозяин авто устраивает смотровую яму, поэтому без подключения освещения не обойтись и здесь. Напряжение должно быть

не более 42 вольт

, следовательно, придётся приобрести трансформатор для понижения напряжения.

Запомните!

Работы проводите только с помощью специализированных инструментов, рассчитанных на небольшую силу тока.

Правила безопасности при электрификации

Проводя электрификацию своими руками, соблюдайте следующие правила по технике безопасности:

электроинструмент используйте исправный, наличие оголённых проводков недопустимо
форма одежды должна быть свободной
инструменты для проведения работы используются с изолированными рукоятками
работы производите только при отсутствии напряжения в сети. Для этого выключаются автоматы в доме или откручиваются пробки
для установки энергоснабжения нельзя пользоваться стульями, пеноблоками. Для этого используют козлы или особые помосты
нельзя спешить. И самое главное – необходимо думать о собственной безопасности

И относитесь к делу с максимальной ответственностью. Если всё сделано грамотно, то срок эксплуатации составит до 30 лет. Поэтому любой неверный шаг при самостоятельной электрификации способен вывести из строя всю сеть и повлечь сложнейший ремонт.

Электропроводка в гараже своими руками

Гараж – это прекрасный способ защитить свою машину от угона или повреждений, от атмосферных осадков и выгорания красок. Также это помещение может служить местом, где можно устроить ремонтную яму, чтобы с её помощью лучше заботиться о своем транспорте, вовремя меняя вышедшие из строя запчасти. Для проведения таких работ необходимо хорошее освещение, поэтому следует узнать, как сделать электропроводку в гараже, особенно если лишних средств для того, чтобы нанять профессионального электрика, у владельца автомобиля нет.

Содержание

Проектирование
Применение ламп
Расположение светильников
Прокладка проводки
Уличное освещение
Видео

Проектирование

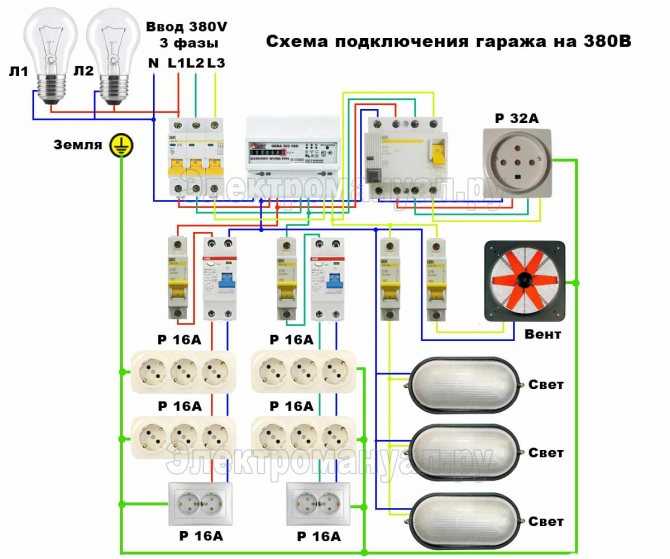

Схема проводки в гараже

Не следует думать, что в гараже можно обойтись одним светильником, выключателем и парой розеток.

Нет, здесь не всё так просто как кажется. Чтобы правильно спроектировать проводку, нужно всё рассчитать. Для начала разберемся с габаритами гаража – если он немаленький, то нужно установить много светильников, или же понадобятся лампы большей мощности. Какие источники освещения лучше всего использовать? Есть несколько вариантов:

небольшие прожекторные светильники с детектором движения;
обычные круглые светильники типа «Таблетка»;
светильники под люминесцентные лампы (18 или 36 Вт).

Применение ламп

Схема подключения проходных выключателей

Если говорить о первом типе, то лампы с датчиком движения прекрасно подходят в тех случаях, когда ворота открываются автоматически, а до выключателя идти далеко, а ничего не видно. Такая лампа включится сама на короткое время, которое устанавливается на датчике регулятором, который можно отрегулировать для свечения лампы от 5 секунд до минуты и более. Кстати, это не единственная возможность освещения темных мест. Возможно использование нескольких проходных выключателей, которые будут включать свет в одном месте, например, у входа, а выключать в другом (у ворот), и наоборот.

При их покупке светильников следует обращать внимание на диаметр цоколя, и удобство замены лампы.

Если цоколь нестандартный, могут быть проблемы с закупкой ламп. Важно и то, позволяет ли длина светильника поместить его под плафон, закрывающий корпус, крупногабаритную лампу. Если он не соответствует этим требованиям – возможно, лучше поискать более практичный вариант. В большинстве из светильников лампы можно с легкостью заменить, достаточно лишь провернуть плафон или открутить фиксирующие винты.

Люминесцентные лампы – это прекрасный вариант осветить площадь гаража ярким светом. Есть некоторый недостаток таких ламп – поставив их в гараже, можно в скором времени столкнуться с тем, что стартеры, находящиеся в них, часто выходят из строя, из-за чего лампа начинает мигать или не зажигается. Поэтому для обеспечения надежной работы необходимо закупать эти расходные материалы и лампы у надежных поставщиков, желательно, не китайского производства.

Расположение светильников

Светильники в яме

Это тоже важный момент. Разместить светильники можно где угодно, даже в полу, если использовать специальные напольные устройства для освещения. Итак, где же лучше всего их повесить? Обычно местами для освещения могут служить:

стены;
потолок;
стенки ямы;
пол (как упоминалось выше).

Прокладка проводки

Монтаж электропроводки

Проводка может быть разного типа:

открытая;
закрытая;
смешанная.

Для гаража нежелательно использовать открытую проводку. Конечно, такой вариант монтируется проще и быстрее, но зато менее надежен. Причина в том, что провода, проложенные в гофре или коробе, могут быть зацеплены, сорваны или будут постоянно подвергаться воздействию сырости.

Лучше всего прятать кабель в стене, поэтому проводку прокладывать нужно заранее, ещё до штукатурных работ. Этому поможет план, который должен быть составлен вначале.

Где размещать выключатели? Первый должен быть возле входа, остальные нужно установить недалеко от светильника, чтобы любому, кто войдет в гараж, не пришлось угадывать, что и как включается. Розетки же лучше установить возле дверей, ворот и над рабочим столом, если таковой предусмотрен в гараже. Наиболее качественными являются те розетки, которые имеют подпружиненные контакты, потому что вилка, даже советского образца, не будет греться или выпадать. Если же вилка выполнена по европейским стандартам, то пружины подадутся назад, зафиксировав её, а после извлечения станут на место. Согласитесь, это удобно, к тому же такая розетка будет более долговечной.

Уличное освещение

Светильник с датчиком движения

Не менее важно позаботиться о подсветке на улице. Понятно, что хозяина мало волнуют прохожие, но о себе-то нужно подумать, ведь каждый раз подсвечивать фарами ворота гаража не очень удобно, поэтому светильник с датчиком движения будет весьма кстати. Стоит упомянуть еще об одном нюансе – о воротах на электрическом приводе. Если такое удобство планируется сделать, то не забудьте подвести питание к месту его установки, иначе потом придется всё переделывать!

Видео

В этом видеоролике рассказывается, как сделать монтаж электропроводов для освещения гаража или других подсобных помещений.

Помогла ли вам статья?

Как подключить электропроводку в гараже (незаконченный) (сделай сам)

Обновлено: 30 июня 2017 г.

Как добавить розетки и свет в недостроенный гараж.

Следующий проект›

Семейный мастер на все руки

Недовольны тем, что в вашем гараже слишком мало розеток? Освещение слишком тусклое? Или, может быть, вы просто хотите установить устройство для открывания гаражных ворот и вам нужен подключаемый модуль поблизости.

Если да, то эта статья для вас. Гаражная электропроводка имеет особые правила. Поэтому, прежде чем устанавливать эти дополнительные розетки, прочитайте подробности в этой статье, чтобы убедиться, что вы делаете это безопасно и в соответствии с Электротехническими нормами и правилами.
