Электросхема стабилизатора напряжения: электронных, релейных, электромеханических и инверторных

электронных, релейных, электромеханических и инверторных

Любое электрооборудование проектируется с расчётом на стабильные параметры сетевого напряжения. Это необходимо по двум причинам:

  1. Подключённое к сети устройство должно обеспечивать стабильные параметры тока на выходе в соответствии со своим целевым предназначением;
  2. Электрическая схема оборудования нуждается в защите от аномалий входного тока, которые являются основной причиной сбоев в работе и выходе из строя потребителей электроэнергии вследствие перегорания их токопроводящих контактов и элементов.

Чтобы питающее сетевое напряжение оставалось неизменным, используется специальное устройство – стабилизатор напряжения. Он осуществляет выравнивание характеристик входного тока и обеспечивает отключение потребителей в случае возникновения короткого замыкания или других критических сетевых аномалий.

Содержание:

  • Виды стабилизаторов напряжения
  • Сервоприводные стабилизаторы
  • Стабилизаторы релейного типа
  • Электронные стабилизаторы напряжения
  • Инверторные стабилизирующие устройства

Виды стабилизаторов напряжения

Принципиальная схема стабилизатора напряжения включает 2 основных элемента, функции которых заключаются в сравнении входных параметров тока с требуемыми и регулировкой выходных характеристик. При выборе стабилизатора необходимо учитывать его основные параметры, которые должны соответствовать свойствам электросети и особенностям питающихся от неё потребителей.

В список главных характеристик любого стабилизирующего устройства входят:

  • Точность стабилизации;
  • Скорость реакции на изменения параметров входного тока;
  • Эксплуатационная надёжность;
  • Защищённость от помех;
  • Срок эксплуатации;
  • Стоимость.

Существует несколько технических решений, позволяющих обеспечить стабильные параметры тока в сетях электропитания различного назначения. Наиболее широкое применение получили следующие виды стабилизаторов напряжения:

Сервоприводные. Обеспечивают высокую точность стабилизации и обладают неплохой устойчивостью к сетевым перегрузкам, включая короткое замыкание. Схема стабилизатора напряжения сервоприводного типа имеет существенный недостаток – низкую скорость реакции на изменения характеристик входного тока, вследствие их целесообразно использовать для защиты потребителей, питающихся от сетей, исключающих резкие скачки напряжения на входе.

Релейные. Характеризуются завидным быстродействием, однако не способны обеспечить высокую точность и качество выравнивания выходного напряжения, вследствие чего применяются для защиты электрооборудования малой мощности.

ЧИТАЙТЕ ТАКЖЕ:   Выбираем инверторный стабилизатор напряжения: общие сведения и основные особенности

Электронные. Работают по тому же принципу, что и релейные, но вместо коммутационных реле функцию регулировки выходного напряжения выполняют электронные ключи – симисторы или тиристоры. Устройства этого типа отличаются высокой скоростью стабилизации и надёжной защитой от резких скачков входного напряжения. К недостаткам можно отнести сравнительно большую погрешность при выравнивании выходного тока и высокую стоимость.

Электромеханические. Представляют собой разновидность сервоприводных стабилизаторов. В отличии от последних, в оборудовании этого класса вместо графитовых щёток используются ролики, обеспечивающие защиту от перегрева, высокую перегрузочную способность и продолжительный срок службы системы. Главным минусом электромеханического стабилизатора является сравнительно высокая стоимость.

В продаже встречаются гибридные (с двойной релейной схемой), а также инверторные и широтно-импульсные (ШИМ) стабилизаторы. Они обеспечивают высокую скорость выравнивания выходного тока с небольшой погрешностью и могут работать с широким диапазоном входных параметров напряжения. Стабилизаторы с подмагничиванием и дискретным высокочастотным регулированием являются узкоспециализированными, вследствие чего широкого применения на практике не получили.

Сервоприводные стабилизаторы

Схема стабилизатора напряжения сервоприводного типа включает:

  • Блок защиты от перегрузки;
  • Автотрансформатор;
  • Серводвигатель с редуктором;
  • Блок управления

Сервоприводные стабилизаторы напряжения осуществляют выравнивание выходного тока посредством сервопривода, который приводит в движение коммутационные контакты – графитовые щётки. Перемещение последних в нужную позицию обмотки трансформатора осуществляется плавно без прерывания фазы и искажений синусоиды выходного напряжения. При скачках или проседаниях входного тока в пределах 10 В блок управления выдаёт команду серводвигателю, который двигает коммутационные контакты до достижения требуемых на выходе 220 В.

Схема регулируемого стабилизатора напряжения сервоприводного типа включает подвижные элементы, что снижает его надёжность и долговечность. Кроме того, устройства этого класса поддерживают достаточно узкий диапазон входного напряжения (150-260 В) и допустимой нагрузки (в пределах 250-500 Вт). В то же время, работают они практически бесшумно и обеспечивают погрешность выравнивания параметров тока не более 2-3%.

ЧИТАЙТЕ ТАКЖЕ:   Как выбрать однофазный стабилизатор напряжения: типы и характеристики устройств

Стабилизаторы релейного типа

Принцип работы устройств стабилизации релейного типа основан на ступенчатом регулировании напряжения. Осуществляется оно посредством силовых реле, которые выполняют коммутацию секций на вторичной обмотке автотрансформатора после вычисления необходимого числа трансформации контролирующим входные и выходные параметры тока процессором.

К основным достоинствам релейных стабилизаторов относят:

  1. Компактные габариты и небольшой вес;
  2. Широкий диапазон выравнивания;
  3. Возможность применения при температурном режиме -20…+40°C;
  4. Низкую стоимость.

Главные минусы этого оборудования – малая перегрузочная способность и снижение скорости стабилизации при увеличении точности последней.

Электронные стабилизаторы напряжения

Электронные устройства стабилизации работают по принципу ступенчатого регулирования напряжения посредством автоматической коммутации участков вторичной обмотки трансформатора, которая осуществляется силовыми электронными ключами, управляемыми процессорным блоком.

Отсутствие открытой коммутации исключает возникновение искр и окисление токопроводящих контактов схемы стабилизатора при избыточном токе на входе. Кроме того, оборудование этого класса обеспечивает малую инерционность срабатывания, отличается высокой конструктивной надёжностью и полностью бесшумной работой.

Можно собрать электронный стабилизатор напряжения 220В своими руками. Стоимость такое устройство будет иметь гораздо меньшую, чем произведённое на заводе, обеспечивая простоту в обслуживании. Основным недостатком самодельных решений является их низкая надёжность.

Инверторные стабилизирующие устройства

Всё более популярными становятся устройства стабилизации, работающие по принципу двойного преобразования напряжения. Они не имеют подвижных элементов и обеспечивают куда более высокое качество выравнивания тока, чем классические сервоприводные, релейные и электронные.

Схема инверторного стабилизатора напряжения 220В включает:

  • Входной частотный фильтр;
  • Выпрямитель напряжения;
  • Корректор коэффициента мощности;
  • Накопительный конденсатор;
  • Преобразователь постоянного напряжения в переменное (инвертор) с требуемыми на выходе устройства характеристиками.
  • Микроконтроллер.

Входной ток проходит частотную фильтрацию, после чего выпрямитель превращает его в постоянный с правильной синусоидой. В результате значительно возрастает коэффициент мощности. Постоянное напряжение заряжает конденсаторы, с которых ток поступает на инвертор, где выравниваются его частота и напряжение до требуемых 50 Гц и 220 В соответственно.

Инверторные устройства стабилизации обеспечивают КПД выше 90% и практически нулевую инерционность, поддерживая широкий спектр входных параметров тока.

ЧИТАЙТЕ ТАКЖЕ:   Онлайн ИБП двойного преобразования: характеристики и особенности выбора

Схема подключения стабилизатора напряжения не представляет особой сложности. Очень важно при этом грамотно выбрать сечение кабеля:

  • Чем выше мощность устройства, тем большей должна быть площадь сечения;
  • При низком уровне входного напряжения сила тока будет большой, поэтому для сетей с преобладающими проседаниями напряжения следует выбирать сечение кабеля с запасом.

И главное: при подключении стабилизатора любого типа требуется неукоснительно соблюдать правила электробезопасности и рекомендации производителя, указанные в паспорте устройства.

Схема электрическая стабилизатора

Разработчики электрических и электронных устройств, в процессе их создания, исходят из того, что будущее устройство будет работать в условиях стабильного питающего напряжения. Это необходимо для того, чтобы электрическая схема электронного устройства, во-первых, обеспечивала стабильные выходные параметры в соответствии со своим целевым назначением, а во-вторых, стабильность питающего напряжения защищает устройство от скачков, чреватых слишком большими потребляемыми токами и перегоранием электрических элементов устройства. Для решения задачи обеспечения неизменности питающего напряжения применяют какой-либо вариант стабилизатора напряжения. По характеру потребляемого устройством тока различают стабилизаторы переменного и постоянного напряжения.

Стабилизаторы переменного напряжения

Стабилизаторы переменного напряжения применяют, если отклонения напряжения в электрической сети от номинального значения превышают 10% . Такая норма выбрана исходя из того, что потребители переменного тока при таких отклонениях сохраняют свою работоспособность весь срок эксплуатации. В современной электронной технике, как правило, для решения задачи стабильного электропитания используют импульсный блок питания, при котором стабилизатор переменного напряжения не нужен. А вот в холодильниках, микроволновых печах, кондиционерах, насосах и т.п. требуется внешняя стабилизация питающего переменного напряжении. В таких случаях чаще всего используют стабилизатор одного из трёх типов: электромеханический, главным звеном которого является регулируемый автотрансформатор с управляемым электрическим приводом, релейно- трансформаторный, на базе мощного трансформатора, имеющего несколько отводов в первичной обмотке, и коммутатора из электромагнитных реле, симисторов, тиристоров или мощных ключевых транзисторов, а также чисто электронный. Широко распространенные в прошлом веке феррорезонансные стабилизаторы в настоящее время практически не используются из-за наличия многочисленных недостатков.

Для подключения потребителей к сети переменного тока 50 Гц применяют стабилизатор напряжения на 220 В. Электрическая схема стабилизатора напряжения такого типа изображена на следующем рисунке.

Трансформатор А1 повышает напряжение в сети до уровня, достаточного для стабилизации выходного напряжения при низком входном напряжении. Регулирующий элемент РЭ осуществляет изменение выходного напряжения. На выходе управляющий элемент УЭ измеряет значение напряжения на нагрузке и выдает управляющий сигнал для его корректировки, если это необходимо.

Электромеханические стабилизаторы

В основе такого стабилизатора — использование бытового регулируемого автотрансформатора или лабораторного ЛАТРа. Применение автотрансформатора обеспечивает более высокий КПД установки. Рукоятка регулирования автотрансформатора удаляется, а на корпусе вместо нее соосно устанавливают небольшой двигатель с редуктором, обеспечивающим усилие вращения достаточное для поворота бегунка в автотрансформаторе. Необходимая и достаточная скорость вращения – около 1 оборота за 10 — 20 сек. Этим требованиям удовлетворяет двигатель типа РД-09, который раньше применялся в самопишущих приборах. Управляет двигателем электронная схема. При изменении сетевого напряжения в пределах +- 10 вольт выдаётся команда на двигатель, который поворачивает бегунок до достижения на выходе напряжения 220 В.

Примеры схем электромеханических стабилизаторов приведены ниже:

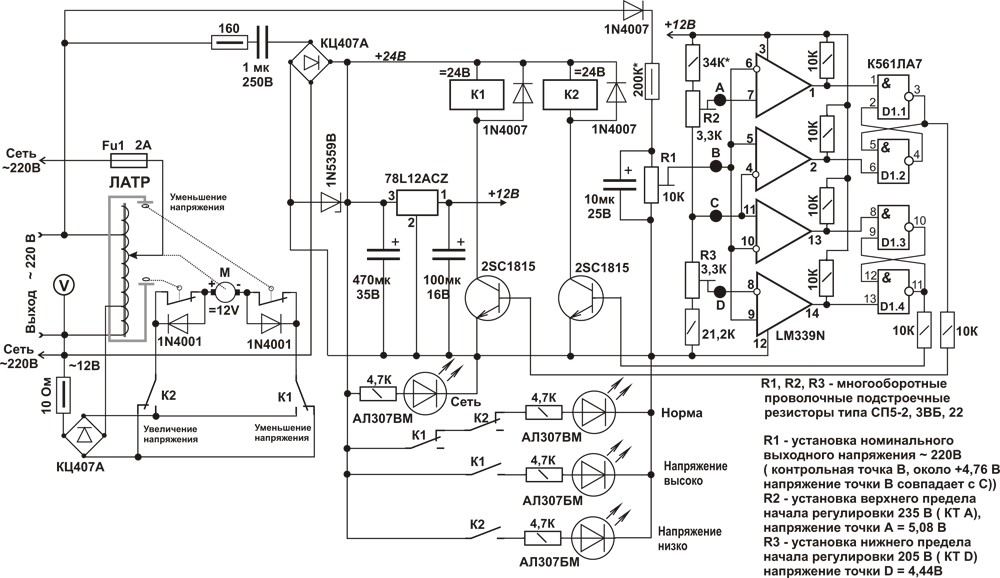

Электрическая схема стабилизатора напряжения с использованием логических микросхем и релейного управления электроприводом

Электромеханический стабилизатор на основе операционного усилителя.

Достоинством подобных стабилизаторов является простота реализации и высокая точность стабилизации напряжения на выходе. К недостаткам следует отнести невысокую надёжность из — за присутствия механических подвижных элементов, относительно малую допустимую мощность нагрузки ( в пределах 250 … 500 Вт), малую распространенность в наше время автотрансформаторов и необходимых электродвигателей.

Релейно — трансформаторные стабилизаторы

Релейно — трансформаторный стабилизатор является более популярным в силу простоты реализации конструкции, применения распространенных элементов и возможности получения значительной выходной мощности (до нескольких киловатт), значительно превышающей мощность примененного силового трансформатора. На выбор его мощности влияет минимальное напряжение в конкретной сети переменного тока. Если, к примеру, оно не меньше 180 В, то от трансформатора потребуется обеспечение вольтодобавки 40 В, что в 5,5 раз меньше номинального напряжения в сети. Выходная мощность у стабилизатора во столько же раз будет больше, чем мощность силового трансформатора (если не учитывать КПД трансформатора и максимально допустимый ток через коммутирующие элементы). Число ступеней изменения напряжения, как правило, устанавливают в пределах 3 … 6 ступеней, что в большинстве случаев обеспечивает приемлемую точность стабилизации напряжения на выходе. При вычислении количества витков обмоток в трансформаторе для каждой ступени напряжение в сети принимается равным уровню срабатывания коммутирующего элемента. Как правило, в качестве коммутирующих элементов используют электромагнитные реле — схема выходит достаточно элементарной и не вызывающей затруднений при повторении. Недостатком такого стабилизатора является образование дуги на контактах реле в процессе коммутации, что разрушает контакты реле. В более сложных вариантах схем переключение реле производят в моменты перехода полуволны напряжения через нулевое значение, что предотвращает возникновение искры, правда при условии использования быстродействующих реле или коммутации на спаде предшествующей полуволны. Использование в качестве коммутирующих элементов тиристоров, симисторов или других бесконтактных элементов надёжность схемы резко возрастает, но усложняется из-за необходимости обеспечения гальванической развязки между цепями управляющих электродов и модулем управления. Для этого применяют оптронные элементы или разделительные импульсные трансформаторы. Ниже приведена принципиальная схема релейно — трансформаторного стабилизатора:

Схема цифрового релейно — трансформаторного стабилизатора на электромагнитных реле

Электронные стабилизаторы

Электронные стабилизаторы имеют, как правило, небольшую мощность (до 100 Вт) и необходимую для работы многих электронных устройств высокую стабильность выходного напряжения. Они обычно строятся в виде упрощённого усилителя низкой частоты, имеющего достаточно большой запас изменения уровня питающего напряжения и мощности. На его вход от электронного регулятора напряжения подаётся сигнал синусоидальной формы с частотой 50 Гц от вспомогательного генератора. Можно использовать понижающую обмотку силового трансформатора. Выход усилителя подключен к повышающему до 220 В трансформатору. Схема имеет инерционную отрицательную обратную связь по значению выходного напряжения, что гарантирует стабильность выходного напряжения с неискажённой формой. Для достижения мощности на уровне нескольких сотен ватт используют другие методы. Обычно применяют мощный преобразователь постоянного тока в переменный на основе использования нового вида полупроводников — так называемых IGBT транзисторо.

Эти коммутирующие элементы в ключевом режиме могут пропустить ток в несколько сотен ампер при максимально допустимом напряжении более 1000 В. Для управления такими транзисторами используются специальные виды микроконтроллеров с векторным управлением. На затвор транзистора с частотой в несколько килогерц подают импульсы с переменной шириной, которая меняется по программе, введенной в микроконтроллер. По выходу такой преобразователь нагружен на соответствующий трансформатор. Ток в цепи трансформатора меняется по синусоиде. В то же время напряжение сохраняет форму исходных прямоугольных импульсов с разной шириной. Такая схема используется в мощных источниках гарантированного питания, используемых для бесперебойной работы компьютеров. Электрическая схема стабилизатора напряжения такого типа очень сложна и практически недоступна для самостоятельного воспроизведения.

Упрощенные электронные стабилизаторы напряжения

Такие устройства применяют, когда напряжение бытовой сети (особенно в условиях сельских населенных пунктов) нередко оказывается пониженным, практически никогда не обеспечивая номинальных 220 В.

В такой ситуации и холодильник работает с перебоями и риском выхода из строя, и освещение оказывается тусклым, и вода в электрочайнике долго не может закипеть. Мощности старенького, еще советских времен, стабилизатора напряжения, рассчитанного на питание телевизора, как правило, недостаточна для всех остальных бытовых электропотребителей, да и значение напряжения в сети часто падает ниже уровня, допустимого для подобного стабилизатора.

Существует простой метод для повышения напряжение в сети, путем использования трансформатора мощностью значительно меньшей мощности применяемой нагрузки. Первичная обмотка трансформатора включается непосредственно в сеть, а нагрузка подключается последовательно к вторичной (понижающей) обмотке трансформатора. При правильной фазировке напряжение на нагрузке окажется равным сумме снимаемого с трансформатора и сетевого напряжения.

Электрическая схема стабилизатора напряжения, действующего по этому несложному принципу, приведена рисунке ниже. Когда стоящий в диагонали диодного моста VD2 транзистор VT2 (полевой) закрыт, обмотка I (являющаяся первичной) трансформатора Т1 к сети не подключена. Напряжение на включенной нагрузке почти равно сетевому за минусом небольшого напряжения на обмотке II (вторичная) трансформатора Т1. При открытии полевого транзистора первичная обмотка трансформатора окажется замкнутой, а к нагрузке будет приложена сумма сетевого и напряжения вторичной обмотки.

Схема электронного стабилизатора напряжения

Напряжение с нагрузки, через трансформатор Т2 и диодный мост VD1 подается на транзистор VT1. Регулятор подстроечного потенциометра R1 должен быть выставлен в положение, обеспечивающее открытие транзистора VT1 и закрытие VT2, когда напряжение на нагрузке превышает номинальное (220 В). Если напряжение меньше 220 вольт транзистор VT1 закроется , a VT2 — откроется. Полученная таким способом отрицательная обратная связь сохраняет напряжение на нагрузке примерно равным номинальному значению.

Выпрямленное напряжение с моста VD1 используется и для запитки коллекторной цепи VT1 (через цепь интегрального стабилизатора DA1). Цепочка C5R6 гасит нежелательные скачки напряжения сток-исток на транзисторе VT2. Конденсатор С1 обеспечивает снижение помех, проникающих в сеть в процессе работы стабилизатора. Номиналы резисторов R3 и R5 подбирают, получая наилучшую и устойчивую стабилизацию напряжения. Выключатель SA1 обеспечивает включение и выключение стабилизатора и нагрузки. Замыкание выключателя SA2 отключает автоматику, стабилизирующую напряжение на нагрузке. Оно в таком варианте оказывается максимально возможным при текущем напряжении в сети.

После включения собранного стабилизатора в сеть, подстроечным резистором R1 устанавливают на нагрузке напряжение, равное 220 В. Нужно учесть, что вышеописанный стабилизатор не может устранить изменения сетевого напряжения, превышающие 220 В, или оказавшиеся ниже минимального, использованного при расчете обмоток трансформатора.

Замечание: В некоторых режимах работы стабилизатора мощность, рассеиваемая транзистором VT2, оказывается весьма значительной. Именно она, а не мощность трансформатора, может ограничить допустимую мощность нагрузки. Поэтому следует позаботиться о хорошем отводе тепла от этого транзистора.

Стабилизатор, устанавливаемый в сыром помещении, нужно обязательно поместить в заземленный металлический корпус.

Схема автоматического стабилизатора напряжения для телевизоров и холодильников

изучат конструкцию простого автоматического стабилизатора сетевого напряжения переменного тока, который можно применять для защиты таких приборов, как телевизоры и холодильники, от колебаний напряжения.

Стабилизатор напряжения — это устройство, предназначенное для обнаружения несоответствующих колебаний напряжения на входах сети переменного тока и корректировки их для создания стабилизированного напряжения для подключенных приборов или гаджетов.

Содержание

Как работает схема

Ссылаясь на рисунок, мы видим, что предлагаемая схема автоматического стабилизатора напряжения сконфигурирована с одним операционным усилителем IC 741. Он становится секцией управления всей конструкции. компаратор, мы все знаем, насколько хорошо этот режим подходит для IC 741 и других операционных усилителей. Его два входа подходят для указанных операций.

Вывод № 2 микросхемы фиксируется на опорном уровне, создаваемом резистором R1 и стабилитроном, а на вывод № 3 подается напряжение выборки от трансформатора или источника питания.

Это напряжение становится напряжением считывания для микросхемы и прямо пропорционально изменению входного переменного тока нашего источника питания.

Предустановка используется для установки точки срабатывания или пороговой точки, при которой напряжение может считаться опасным или недопустимым. Мы обсудим это в разделе процедуры настройки.

На контакте №6, который является выходом микросхемы, устанавливается высокий уровень, как только контакт №3 достигает заданного значения, и активирует каскад транзистора/реле.

В случае, если напряжение сети превышает заданный порог, неинвертирующая микросхема обнаруживает это, и ее выход немедленно становится высоким, включая транзистор и реле для желаемых действий.

Реле типа DPDT имеет контакты, подключенные к трансформатору, который представляет собой обычный трансформатор, модифицированный для выполнения функции стабилизирующего трансформатора.

Его первичная и вторичная обмотки соединены между собой таким образом, что путем соответствующего переключения отводов трансформатор может добавлять или вычитать определенную величину сетевого напряжения переменного тока и выдавать полученное значение на выходную подключенную нагрузку.

Контакты реле соответствующим образом интегрированы в ответвления трансформатора для выполнения вышеуказанных действий в соответствии с командами, подаваемыми с выхода операционного усилителя.

Таким образом, если входное напряжение переменного тока имеет тенденцию к увеличению установленного порогового значения, трансформатор вычитает некоторое напряжение и пытается не допустить, чтобы напряжение достигло опасного уровня, и наоборот в ситуациях низкого напряжения.

Полная принципиальная схема

Расчеты операционных усилителей

Если вместо стабилитрона на выводе № 2 использовался резистивный делитель, отношение между опорным уровнем на выводе № 2 операционного усилителя с резистивным делителем и Vcc может быть задано как:

Vref = (R2 / R1 + R2) x Vcc

Где R2 — резистор, используемый вместо Z1.

Схема подключения реле трансформатора

Список деталей

Для сборки этой самодельной схемы автоматического стабилизатора сетевого напряжения потребуются следующие компоненты:

  • R1, R2 = 10 K, медленная коррекция напряжения)
  • C1 = 1000 мкФ/25 В
  • D1, D2, D3 = 1N4007,
  • T1 = BC547,
  • TR1 = 0–12 В, 500 мА,
  • TR2 = 9–0–9 В, 5 А,
  • IC1 = 741,
  • Z1, Z2 = 4,7 В/400 мВт
  • Реле 1 = DP , 200 или более Ом, приблизительное выходное напряжение для заданных входов

Пропорции стабилизированного выходного и нестабилизированного входного напряжения

ВХОД —— ВЫХОД

200 В ——— 212 В 210 В
— ——- 222В
220В ——— 232В
225В ——— 237В
230В ——— 218В
240В ——- — 228В
250 В ——— 238 В

 Как настроить схему

Обсуждаемую простую схему автоматического стабилизатора напряжения можно настроить, выполнив следующие действия: Держите R3 отключенным.

Теперь, используя переменный источник питания, подайте питание на цепь через C1, положительный источник питания идет на линию контакта № 7 операционного усилителя, а отрицательный — на линию отрицательного контакта № 4 операционного усилителя.

Установите напряжение примерно на 12,5 В и отрегулируйте предустановку так, чтобы выходной сигнал ИС только стал высоким и срабатывал реле.

Помните, здесь мы предположили, что выход постоянного тока 12,5 В от TR1 соответствует примерно 225 В переменного тока на входе от сети…. Для вашей схемы обязательно подтвердите это перед выполнением этой процедуры настройки. Это означает, что если вы обнаружите, что ваш выход постоянного тока TR1 соответствует 13 В для входа 225 В, затем выполните эту процедуру, используя 13 В …. и так далее.

Теперь снижение напряжения примерно до 12 вольт должно привести к тому, что операционный усилитель приведет реле в исходное состояние или обесточит его.

Повторить и проверить действие реле, изменив напряжение с 12 до 13 вольт, что должно привести к соответствующему срабатыванию реле.

Процедура настройки завершена.

Теперь вы можете подключить оба трансформатора к соответствующим позициям в схеме, а также восстановить соединения R3 и реле в исходных точках

Ваша простая самодельная схема стабилизатора сетевого напряжения готова.

При установке реле срабатывает всякий раз, когда входное напряжение превышает 230 вольт, доводя выходное напряжение до 218 вольт, и постоянно удерживает это расстояние, когда напряжение достигает более высоких уровней.

Когда напряжение снова падает до 225 В, реле обесточивается, поднимая напряжение до 238 В, и поддерживает разницу при дальнейшем падении напряжения.

Описанное выше действие удерживает выходное напряжение на приборе в диапазоне от 200 до 250 вольт с колебаниями от 180 до 265 вольт.

Предупреждение. Одно неправильное соединение может привести к пожару или взрыву, поэтому действуйте с осторожностью. Всегда используйте защитную лампу мощностью 100 Вт последовательно с той линией сети, которая первоначально идет к стабилизирующему трансформатору. Как только операции будут подтверждены, вы можете удалить эту лампочку.

2) Вся цепь не изолирована от сети, поэтому пользователям рекомендуется соблюдать крайнюю осторожность при тестировании устройства в открытом положении и при включенном питании, чтобы избежать смертельного поражения электрическим током.

О компании Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем/печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными схемами и учебными пособиями.
Если у вас есть какие-либо вопросы, связанные со схемой, вы можете ответить через комментарии, я буду очень рад помочь!

Взаимодействие с читателем

Анализ схемы стабилизатора напряжения

Стабилизатор напряжения — это цепь источника питания или устройство источника питания, которое может автоматически регулировать выходное напряжение. Его функция заключается в стабилизации напряжения источника питания, которое сильно колеблется и не соответствует требованиям электрооборудования в пределах установленного диапазона значений. Стабилизатор напряжения предназначен для обеспечения нормальной работы различных цепей или электрооборудования при номинальном рабочем напряжении.

Крупногабаритные стабилизаторы напряжения на десятки и даже сотни киловатт используются для обеспечения рабочей мощностью крупного экспериментального оборудования. Существуют также небольшие стабилизаторы переменного напряжения от нескольких ватт до нескольких киловатт, обеспечивающие качественное питание небольших лабораторий или бытовой техники.

В самом начале стабилизатор напряжения стабилизировал напряжение биением реле. Когда напряжение сети колеблется, схема автоматической коррекции стабилизатора напряжения будет активирована, чтобы активировать внутреннее реле и заставить выходное напряжение оставаться близким к установленному значению. Преимущество этой схемы в том, что схема проста, а недостаток в том, что точность регулирования напряжения невысока, а каждое биение и сдвиг реле будет вызывать мгновенное прерывание подачи питания и искровые помехи.

Это вызовет большие помехи при чтении и записи компьютерного оборудования, и легко вызвать неверные сигналы в компьютере. В тяжелых случаях жесткий диск будет поврежден.

Современные высококачественные небольшие стабилизаторы напряжения в основном используют метод угольных щеток с приводом от двигателя для стабилизации напряжения. Этот тип стабилизатора напряжения мало влияет на электрическое оборудование, а точность регулирования напряжения относительно высока. Это продукт без искажения формы волны.

Анализ схемы стабилизатора напряжения

Цепь стабилизации напряжения источника питания состоит из силового трансформатора Т3, выпрямительных диодов VDl-VD4, фильтрующего конденсатора Cl-C3 и трехвыводных интегральных схем стабилизации напряжения ICl и IC2.

Входная схема сравнения состоит из резистора Rl, потенциометра RPl-RP9, конденсатора C6-Cl4 и Nl-Ng внутри интегральной схемы операционного усилителя lC3-1C5.

Схема управления кодом состоит из интегральной схемы без затвора IC6-1C8, интегральной схемы с затвором и без затвора IC9, глазурованный диод IClO VD8-VDl5, резистор R4-R11, конденсатор Cl5-C22.

Выходная цепь компенсации состоит из интегральных схем электронного переключателя ICl (Sl-S4), IC17 (S5-S8), тиристоров VTl-VT8, компенсационного главного трансформатора Tl, компенсационного вспомогательного трансформатора T2, контактора переменного тока KM, вольтметра PV и амперметр ПА.

Схема защиты от перенапряжения/понижения напряжения состоит из незатвора D9 в IC7, диодов VD5-VD7, резисторов R2, R3, транзистора V и реле К.

Относительно простой стабилизатор напряжения переменного тока 220 В может использовать электронное обнаружение и механическую регулировку. Сравнивая понижающее и выпрямленное напряжение постоянного тока 220 В со стандартным напряжением, полученным интегральной схемой стабилизатора напряжения, можно обнаружить, что при низком напряжении источника питания 220 В выпрямленное выходное напряжение постоянного тока относительно низкое по сравнению со стандартным. Напряжение. Если цепь триодного переключателя приводится в действие для срабатывания реле, контакт реле заставляет регулирующий двигатель вращаться вперед. Затем однофазный трансформатор регулирования напряжения, приводимый в действие регулирующим двигателем, повышает напряжение источника питания до тех пор, пока разница между напряжением постоянного тока, выдаваемым схемой обнаружения, и стандартным напряжением не станет меньше напряжения проводимости схемы переключения. Реле отпущено, и форсирование окончено. Если напряжение 220 В слишком высокое, необходимо включить соответствующую схему выключателя, чтобы заставить регулирующий двигатель двигаться в обратном направлении и понижать его.

Этот метод в основном предназначен для обнаружения цепи управления приводом. Используя различные регуляторы мощности или трансформаторы, можно просто изменить мощность регулятора. Однако точность этого метода стабилизации напряжения невелика и может достигать в основном порядка 5 %.

T1 — понижающий трансформатор переменного тока. Если вы хотите уменьшить напряжение 220 В переменного тока до более низкого напряжения, для этого источника питания с линейным регулированием на выходе 12 В достаточно установить вторичное напряжение T1 на 14–15 В.
