Ремонт пылесоса ракета своими руками
Телевизионные передачи любят обрисовывать создание вакуума, на наш взгляд сказанное — неумелая манипуляция словами. Двигатель лопастью втягивает воздух, фильтр уберегает движущиеся части от пыли. Прелестно, что похожи приборы изнутри, как две капли воды. Разнятся механическая часть, устройство емкости сбора пыли, фильтры, щетки, шланги, корпусы. Аксессуары — существенная часть прибора.

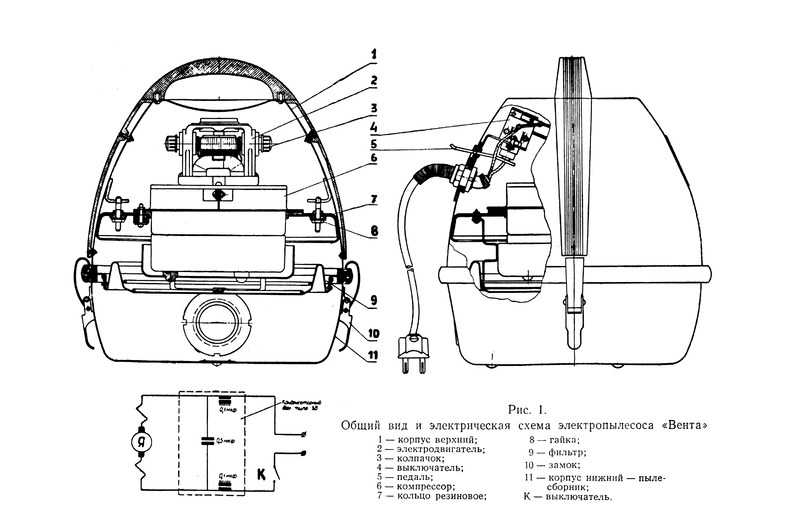

Устройство пылесоса, основополагающая идея остаются прежними! Кратко рассмотрим конструкцию незаменимого изделия, создадим четкое представление. В асинхронном двигателе создается вращающееся поле путем правильного распределения фаз обмотками, коллектор обмотки коммутирует последовательно.
Имеются исключения непопулярные. Направление движения определено направлением включения:. Что касается вопроса, почему ротор крутится именно в эту сторону, не противоположную при подключении обмоток однонаправленно, ответ раскрывается взаимным расположением щеток и катушек статора, строением коллектора.
На якоре намотано число катушек, равное количеству контактных площадок вала. Щетки питают каждый момент времени единственную обмотку. Затем вал прокручивается некоторое угловое расстояние, запитывается следующая катушка.
Проходит один оборот, начинается цикл заново. Представьте полюс статора пока только один — не два , находящийся внизу. Допустим, в начальный момент времени щетки поставлены так, что питается полюс якоря левее строительной оси.
Тогда, благодаря отталкиванию, вал начинает описывать часовую стрелку. Причем отсутствует разница, постоянный или переменный. Коллекторный двигатель будет работать, гонимый направлением поля. Скорость вращения определяется не частотой — конструкцией механической части, величиной напряжения. Теперь если поля притягиваются, вращение начнется против часовой стрелки. К тому моменту, как полюса статора и ротора станут друг напротив друга, питание перекинется следующей катушке, та начнет создавать нужную силу.
Цикл происходит круговой. Теперь катушки. Коллекторные двигатели снабжены парой обмоток на статоре для постоянного тока, потому что переменный встречает слишком большое сопротивление со стороны индуктивностей. Вот почему некоторые коллекторные двигатели выполнены с раздельными выводами статора.
Позволит использовать вместо двух обмоток одну. Понятно, нагрузочная способность существенно падает. Зато уменьшаются потери. Взаимовыгодное сосуществование обеспечивается правильным направлением включения писали выше. В реверсивных моторах имеется специальное силовое реле, коммутирующее полюсы должным порядком. Для сравнения, в асинхронном двигателе подобное реле другим образом распределяет фазы напряжения. Получается реверс.
Коллекторный мотор не требует наличия пусковой обмотки и конденсатора одной фазы , которые пытаются имитировать собой вторую обмотку.
Говоря проще, КПД трехфазных асинхронных двигателей выше. Для передачи тока якорю используются две щетки. Можно ли, изменив порядок подключения щеток заставить мотор вращаться в обратном направлении. Полярность поля заменяется противоположной. Этот прием используется для получения реверса постоянным напряжением. Выполняя самостоятельный ремонт пылесосов, запоминайте правильное положение контактов. Воздух входит по центру, выбрасывается на периферию, продвигаясь, поступает в комнату через HEPA фильтр, улавливающий частицы размером единицы микрон микрометров.
Получаются замкнутые каналы. Двигатель охвачен пластиковым кожухом традиционно белого цвета , в котором прорезан выходной тракт потока. Это интересно! При мощности потребления Вт всасывание составит Вт. Щетки крепятся в шахтах, новичкам полезно знать: это типичный карандашный графит углерод, уголь. Можно при необходимости заточить детали, подгонять нужным образом, чтобы стали по месту.
Если площадь соприкосновения с коллектором невелика, нестрашно, постепенно щетки приработаются. Кончики слегка сточатся полукругом внутрь. Каждая щетка прижата пружинкой, через которую проходит ток, мера обеспечит длительный ресурс изделиям. Углерод будет работать, пока не износится до основания. Однако медный коллектор должен быть чистым.
Протрите любимым средством при необходимости, снимите оксидную пленку до медного блеска. Вал крепится к статору двумя подшипниками. Разного размера, чтобы легче вести разборку двигателя пылесоса. Передний подшипник большой, задний — маленький. Подшипники снабжены пыльниками.
Хотя пылесос создает вакуум, грязь туда тоже проникает. Пыльники аккуратно снимаются отверткой при необходимости смазать детали. Смазка закладывается внутрь, пыльник ставится на место. Ремонт пылесоса своими руками начинается съемом корпуса. В каждом случае методы свои. Снимаются фильтры, закрывающие доступ к двигателю. Электрический монтаж отсоединяется пылесос выключен из розетки , пластиковый корпус мотора откручивается от станины. Следует извлечь мотор из кожуха, после чего снимается вентилятор.
Гайка снабжена левой резьбой, крутите осторожно. Вслед вентилятору идет коллектор-крышка, под которой прячется электрическая часть. Дальнейший ход операций понятен из ранее прочитанного вплоть до извлечения ротора. При необходимости подшипники страгивают резьбовым снимателем или гидравлическим прессом. Используются вспомогательные приспособления. Небольшие шарики, по диаметру проходящие внутрь подшипников. Рекомендуется с одной стороны заплющить, чтобы не скатывались.
Обратный монтаж ведется схожим образом. Если удерживать якорь за подшипник в руке, вращение должно быть быстрое, бесшумное, уверенное. При смазке снимается наружный пыльник, потрудитесь этой же стороной ставить новые запасные детали. В иных пылесосах двигателя два. Второй расположен на щетке, где заставляет двигаться ворсинки.
В циклонных моделях используются турбо, работу выполняет движущийся воздух. Конструктивный изыск упрощает изготовление шланга, избавляет от одной большой проблемы, когда провод рвется в толще резины. Разумеется, современные средства позволят точно определить место расположения казуса, лучше избежать поломки вовсе. Идею конструкторов, поместивших внутрь щетки двигатель, понять легко: отпадает нужда нажимать при уборке, вес приличный.
Нравится ли, решайте сами. На взгляд редакции, щетка должна быть легкой, чтобы орудовать проще было. Ремонт моющих пылесосов не отличается от описанного выше. Однако агрегаты вмещают помпу, подающую воду в шланг. Вернемся к вопросу в обзорах позже. Что касается входного тракта, не отличается конфигурация от обычного, исключая наличие водяного фильтра. Большинство выглядят унылыми коробками, залитыми водой. В некоторых пылесосах с аквафильтром на стыке шланга и корпуса бьют тонкие струйки воды.
Работает первичное улавливание пыли. Однако заметить неисправность сложно. Ремонт роботов пылесосов затрагивает тесно область электроники.
Сервисных механизмов всего нечего. Большинство функций реализовано микросхемами, память вмещает различные программы. Ремонт пылесосов Электролюкс покажется детской игрой по сравнению с задачей наладить работу Румбы или Скубы американской фирмы iRobot разработчик армейской и полицейской автоматики США. Существенным недостатком роботов назовем невозможность уборки неровных покрытий.
Электронные слуги лишены умения создавать вакуум… пользуются вращающейся щеточкой, сметая пыль. Направление движения определено направлением включения: Ток течет, поля работают на притяжение.
Ремонт пылесосов Electrolux
Такой вот аппарат Днепропетровского Государственного предприятия «АвиаАгрегат» подарил мне друг, для работы в гараже, а попросту — «Выбросить жалко, а дома не нужен! Салон в машине пылесосить — слабоват. У самого аналогичный на даче лежит. Шума много — толку мало. Был такой дома, только малинового цвета.
ремонт пылесоса · Заменить на хохлостан люминя жалко,спец ракета кучка У для каклоговна, ДАЖЕ ЛГБТшник СДЕЛАЛ РЕМОНТ.
Ремонт пылесоса: различные виды, типичные неисправности и их устранение, тонкости
Ремонт пылесоса своими руками часто оправдан экономически. С одной стороны, напр. С другой, очень многие неисправности пылесосов, за устранение которых в сервисе насчитают от , буквально за минуты устранимы в домашних условиях. Цель настоящей статьи — рассказать читателям, что и как можно починить в пылесосе самостоятельно, как по внешним признакам определить место и характер неполадки, как туда добраться, и что и как нужно там сделать, чтобы пылесос ожил. И чего нельзя делать, чтобы не стало еще хуже. За основу возьмем ремонт пылесоса Samsung — они от неаккуратного пользования ломаются чаще других. Но если ваш другой марки, не беда — все пылесосы устроены в общем одинаково и методики их ремонта большей частью совпадают. Также не касаемся мощных напольных пылесосов с внешним пылесборником или вертикальным циклоном. Бытовые модели тех и других в продаже еще есть, но спрос на них неуклонно падает — не оправдывают себя в эксплуатации. Происки проклятых буржуинов после развала СССР?
РЕМОНТ ПЫЛЕСОСА ВИХРЬ СВОИМИ РУКАМИ
Здравствуй дорогой друг! Покупал пылесос для строительного мусора, думал попользуюсь немного, да выкину, ибо нормальный домашний пылесос жалко убивать было, а строительный пылесос не вижу смысла покупать для единоразового использования. Так вот, купил я пылесос и уже дома выяснил что он года! Да, Карл, !
В СССР много было всякого и не обязательно хорошего.
В чем отличие пылесоса от пылесоса?
Телевизионные передачи любят обрисовывать создание вакуума, на наш взгляд сказанное — неумелая манипуляция словами. Двигатель лопастью втягивает воздух, фильтр уберегает движущиеся части от пыли. Прелестно, что похожи приборы изнутри, как две капли воды. Разнятся механическая часть, устройство емкости сбора пыли, фильтры, щетки, шланги, корпусы. Аксессуары — существенная часть прибора.
Ремонт пылесоса своими руками
Пылесос — это неотъемлемая техника любого дома, многие не расстаются с ним даже на день, имея дома любимых домашних животных. Первая группа неисправностей включает очень небольшой список проблем, справиться с которыми можно без посторонней помощи:. Вторая группа неисправностей может быть устранена только квалифицированным специалистом, который знает принципы работы электрических устройств и двигателя пылесоса, регламент диагностики и ремонта, назначение запчастей, порядок безопасной сборки и разборки механизма и корпуса. Самостоятельный ремонт без знаний электротехники, соблюдения правил электробезопасности, регламента ремонта, наличия оригинальных запчастей может привести к полной утрате работоспособности, короткому замыканию и пожару. На все работы предоставляется гарантия, минимально три месяца если не указаны дополнительные условия.
Вопросы разборки, сборки, ремонта двигателей пылесосов. . В этой ветке обсуждался движок к пылесосу Ракета- 12 (МД ТУ.
В чем отличие пылесоса от пылесоса?
Для пылесоса или промышленный пылесос своими руками — Duration: Руслан Деркачук , views Используйте тематические разделы слева, строку поиска сверху или метки справа для поиска лотов.
Что можно сделать со старым пылесосом
Замена мотора на пылесосе Макита — дело не простое но выполнимое! Посмотрев данный ролик, каждый сможе. Давно я хотел разобрать старый пылесос. Стало даже лучше как ни странно. Собираю на новую камеру donationa Принесли пылесос Вихрь 11, попросили дать вторую жизнь, предложил установку двигателя от пылесоса
Зелёный написал : И как собрать крыльчатку пылесоса? Зелёный написал : Полетели подшипники на пылесосе, какими можно заменить?
Ремонт пылесоса Ракета — 12А
Прежде чем начать пользоваться пылесосом, внимательно ознакомьтесь с правилами эксплуатации и ухода, содержащимися в настоящем руководстве. При покупке пылесоса требуйте заполнения торгующей организацией талона на гарантийный ремонт. После продажи пылесоса покупателю завод-изготовитель не принимает претензий по некомплектности и механическим повреждениям. Электрический бытовой пылесос «Ракета-7М» предназначен для уборки помещений, чистки одежды, ковров, мягкой мебели, а также для других работ, связанных с использованием разрежения или давления воздуха. Включайте пылесос в сеть с напряжением, указанным в маркировочной табличке. Пылесос должен работать не более 50 мин. В процессе эксплуатации работы не тяните пылесос за шнур, не изгибайте его резко, так как при резких изгибах возможны повреждения токоведущих жил.
Самое подробное описание: ремонт пылесоса ракета своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе. Как и говорил, был заказан подшипник SKF Z. Заказал в интернет магазине города, доставили на следующий день. Порадовало что подшипник закрытого типа.
Вихрь Андреича | Блог Александр Андреевич
1
2
3
4
5
Предисловие.
Решил по осени преобрести пылесос. Наткнулся в Кастораме на дешёвый промышленный пылесос под одноимённой маркой «Касторама». Заглянул — устройство порадовало: пневмоциклон + огромный гофрированный фильтр, синхростарт. Всё за 2990р! Пока ездил за деньгами его уже купили, а в наличии больше нет такого, только Кёрхер за 4000. Было уже хотел хапнуть, но заглянув, сильно разочаровался: циклона нет, банально дырка сверху и бумажный мешок. Короче покупать его не стал. Возвращаясь как-то после института случайно наткнулся на пылесос «Лавор» пр-ва Италии (в натуре, там в документах подтверждено, что «мэйд ин Италиа», сборка тоже Италия) Устройство: циклон/мешок, возможность установки гофрированного НЕРА-фильтра (но к сожалению в комплект он не входит, пока там просто тупо поролоновый цилиндр ) В общем лёгкий, сильный, даже проглотил перчатку , может собирать воду.
Короче пошёл я его «испытывать» — гараж пылесосить… И был немного разочарован : Бумажный мешёк тут же порвался а один циклон не даёт такой очистки, пылит в воздух. Поехал по магазинам за мешками, фильтрами и прочими пылесосательными атрибутами. И… ЁПРСТ! Столкнулся с ПРОБЛЕМОЙ!: Модель пылесоса устаревшая да ещё и Итальянская, а в продаже всё китайского стандарта! — Мешки по диаметру отверстия меньше, цилиндрического же фильтра вообще подходящего нет! В итоге так и пришлось делать самопальный циклон!
И вот, обзаведясь отличным прочным ведром на 22л, я принялся за сооружение «Вихря Андреича» . Конструкция обычная, но чуть доработанная. Суть в том, что пыле-воздушный поток раздваивается, и дует взаимно-противоположно; с одной стороны создавая зону сжатия, а позади себя разряжения; второй же аналогично, и каждый из этих потоков стремится дунуть друг дружке в жо затылок, тем самым обеспечивая большую скорость и стабильность вихря. Всё скреплено эпоксилином, и зачеканено термоклеем. Дно ведра впоследствии заполнил пеной чтоб не мешать вращению воздуха, а так же облегчить чистку ведра. (В дальнейшем планирую всю эту срезанную пену покрыть битумом). Трубки сантехнические 40мм, гофра сливная, а главный шланг от пылесоса (продаются на базаре).
Получился вот такой «бульбулятор». Сначала испытал чисто циклон, без фильтра: Песок он не выплёвывает и даже пьёт воду. Но мелкую реальную строительную пыль всё же подымает. Для её задержки я установил НЕРО-фильтр из флизелина от китайского пылесоса (того самого что хотел купить). Проблема возникла с его установкой: он должен вкручиваться за счёт крышки. Но сколько я не мудрил, надёжного ничего не получилось, поэтому решил не искать лёгких путей, а вырезал фланец из пластинки «Мелодия» и закрепил её болтиками, прижав фильтр. Очищать стал до стерильного! Хоть кури через него! Одна беда — при собирании воды брызги попадают на бумагу, и фильтр ннамокает, ухудшая воздухопроницаемость. Поэтому, загубив советское ведро, я соорудил своего рода штору-брызговик.
Теперь , как говорится, по-фигу мороз!
Теперь о недостатках: Если им пить воду, то тонкий фильтр лучше всё же снять, т.к. через некоторое время он всё равно тановится сырой; пена на дне впитывает воду, а потом липнет и воняет — надо гидроизолировать; за счёт очень большого диаметра НЕРА-фильтра немного ухудшается сам циклон и гофр несколько забивается, через некоторое время тяга ослабевает. Так что, пожалуй в любом случае, тонкий фильтр лучше будет в дальнейшем сделать либо отдельным блоком, либо использовать только в самом пылесосе — тогда и воду пей и пыль ешь. Ну а в остальном УСЁ ништяканамана, нашальникэ!
5
Share
VOLTA VORTEX U4015 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Скачать PDF
Скачать
Оглавление
Добавить в мои руководства
Добавить эту страницу в закладки
Руководство будет автоматически добавлено в «Мои руководства»
распечатайте эту страницу
Содержание
2
страница
из
12Содержание
Оглавление
Исправление проблем
Закладки
Реклама
СОДЕРЖАНИЕ
СОДЕРЖАНИЕ
Аксессуары и важные инструкции по безопасности
Служба и предупреждение на материалах, собранных
до начала и получения лучших результатов
2
до начала и получения лучших результатов
2
. Содержимое пылесборника
Замена фильтров
Очистка моторного фильтра
Замена выхлопного фильтра
Замена и очистка картриджа
Очистка и ноценл
Уборка и нокал
.
Запись клиента
Вихрь U4015
Руководство по эксплуатации
35125 VORTEX U4015 IFU V3.indd 2
10.02.08 13:37:23
Содержание
Предыдущая страница
Следующая страница
Содержание
Связанные руководства для VOLTA Vortex U4015
- Пылесос VOLTA U4111 Инструкция по эксплуатации
Пылесос для пола (13 стр. )
- Инструкция к пылесосу VOLTA U4220
(10 страниц)
- Инструкция к пылесосу VOLTA U4230
(5 страниц)
- Инструкция к пылесосу VOLTA U4401
(5 страниц)
- Инструкция к пылесосу VOLTA U4502
(4 страницы)
- Пылесос VOLTA Campus U4700 Инструкция по эксплуатации
(11 страниц)
- Пылесос VOLTA U4405 Инструкция по применению
(13 страниц)
- Пылесос VOLTA U 416 Инструкция по эксплуатации
Пылесос для пола (7 стр. )
- Пылесос VOLTA Sierra U4020 Инструкция по эксплуатации
Безмешковый пылесос (8 стр.)
- Пылесос VOLTA VORTEX U4015F Инструкция по эксплуатации
(12 страниц)
- Пылесос VOLTA U1015 инструкция
(10 страниц)
- Пылесос VOLTA U1110S инструкция
(10 страниц)
- Инструкция к пылесосу VOLTA U1110P
(24 страницы)
- Пылесос VOLTA U144 инструкция по эксплуатации
Беспроводной (6 страниц)
- Пылесос VOLTA Salsa U1650 инструкция по эксплуатации
(6 страниц)
- Пылесос VOLTA U2140 инструкция
(6 страниц)
Краткое содержание для VOLTA Vortex U4015
Как работают пылесосы — Объясните это
Как работают пылесосы — Объясните это
Вы здесь:
Домашняя страница >
Домашняя жизнь >
Пылесосы
- Дом
- индекс А-Я
- Случайная статья
- Хронология
- Учебное пособие
- О нас
- Конфиденциальность и файлы cookie
Реклама
org/Person»> Криса Вудфорда. Последнее обновление: 18 августа 2021 г. Даже когда в вашем доме чисто,
абсолютно грязно! Это потому, что большая часть пыли и грязи в вашем доме слишком мала, чтобы
видеть. К счастью, большинство из нас могут жить, не зная такой правды о наших домах;
быстрой пробежки с пылесосом достаточно, чтобы сделать нас счастливыми.
Дома двадцать первого века набиты десятками бытовой техники и
гаджеты, но пылесосы — одни из немногих, в которых большинство из нас просто не смогло бы жить.
без. Мы все знаем, что пылесосы всасывают грязь, но как именно они работают?
И чем современный циклонный очиститель отличается от очистителя мешков старого образца?
Давайте посмотрим поближе!
Фото: пылесос Dyson, подобный этому, показывает, сколько грязи он собирает в свой прозрачный контейнер. Пыль и волосы имеют тенденцию кружиться благодаря «циклоническому» действию машины. Другие популярные производители пылесосов (в том числе Hoover, Miele и Electrolux) теперь также производят пылесосы без мешков, хотя они, как правило, работают по-другому: они обычно используют внутренние фильтры для отделения пыли и грязи, которые оседают в пластиковом контейнере. , а воздух возвращается в помещение через решетку в задней части машины.
Содержание
- Почему их называют «пылесосами»?
- Пылесосы с мешками
- Циклонные пылесосы
- Как работает циклонный пылесос?
- Водяные пылесосы
- Узнать больше
Почему их называют «пылесосами»?
Фото: Не все подметальные машины используют пылесосы. Эта беспроводная подметальная машина Gtech SW01 оснащена двумя вращающимися нейлоновыми щетками спереди, которые сбрасывают пыль и волосы в выдвижной пластиковый контейнер для мусора (который я слегка приоткрыл, вверху справа). Переверните его, и вы увидите основную щетку (с фиолетовыми щетинками) и меньшую вращающуюся щетку (с черными щетинками) для очистки краев (в центре справа). Он весит всего 1,6 кг и работает от 30 до 60 минут при полной 16-часовой зарядке. Все, что нужно этой машине, — это крутить щетки, поэтому она может обходиться крошечным электродвигателем на 7,2 В (гораздо меньшим и менее энергоемким, чем двигатели в больших пылесосах, которые, как мы увидим ниже, также работают как всасывающие вентиляторы).
Когда речь заходит о
понимание того, как работает ваша машина: пылесосы работают за счет всасывания.
(«Пылесос» было бы лучше назвать, чем пылесос, на самом деле, потому что на самом деле нет
участвует вакуум. Есть разница в давлении воздуха, но нигде нет абсолютного вакуума.)
Если вы когда-нибудь пробовали чистку салфеткой и расческой,
вы узнаете, насколько эффективным может быть всасывание для удаления грязи. Если нет, попробуйте прямо сейчас! Оберните кусок ткани
бумага вокруг расчески. Выдохните, насколько сможете, и задержите дыхание.
Приложите расческу и бумагу ко рту. Теперь прислонитесь к пыльному
кресло и прижмитесь к нему ртом и расческой. Вдох
резко так, эффективно, вы дышите прямо через гребенку.
Уберите расческу ото рта и осмотрите папиросную бумагу. Смотри как
грязно это!
А теперь представьте, что произойдет, если вы сможете продолжать этот трюк час за часом, просто
как пылесос. В конце концов, грязь накопилась на папиросной бумаге до такого размера.
до такой степени, что воздух больше не будет проходить через него должным образом. Ваша способность убирать — как
человек-пылесос — сильно пострадает. Это очень важный момент: для
Чтобы пылесос работал эффективно, он должен постоянно поддерживать мощный поток воздуха.
Если его сумка заполнена или его фильтры забиты, поток воздуха резко уменьшится.
и не собирает пыль. Это проблема, которая характерна практически для всех типов пылесосов.
чище — даже безмешковые, циклонные, которые сейчас так популярны.
Пылесосы с мешками
Фото: Пылесосы выглядели и работали практически одинаково на протяжении большей части 20-го века:
у них была всасывающая головка спереди и гигантский надувной мешок сзади.
Это Vintage Singer, сфотографированный в 1942 году. Я помню, что видел машины, похожие на эту.
все еще используется в конце 1980-х годов. Фото Артура Ротштейна, Управление безопасности ферм/Управление военной информации,
любезно предоставлено Библиотекой Конгресса США.
Изобретен в 1901 британского инженера, первый электрический
Пылесосы представляли собой простые всасывающие машины со щеткой и всасывающей головкой.
спереди, мотор посередине и сумка сзади. Когда ты
включил их, мотор загудел, всасывая воздух и
грязи и сдувая их в мешок.
Вспомните трюк с расческой «сосать и фильтровать», и вы сразу поймете, как работают эти мешковые пылесосы старого образца. Вместо твоего
рот, там мощный электродвигатель
прикреплен к вентилятору, который всасывает воздух. Вместо
папиросная бумага и расческа, есть мешок для мусора (иногда одноразовый бумажный пакет внутри
тканевый мешок), который улавливает всасываемую пыль, поэтому вы
можно некоторое время пользоваться пылесосом, не беспокоясь о том, где все
грязь идет. Сумка не полностью герметична, как вы могли подумать.
Из него может выходить воздух, но не грязь, поэтому он эффективно действует как фильтр; воздух всасывается
в сумку, а затем убегает через нее, оставляя внутри грязь.
На этой схеме показано, что происходит внутри обычного пылесоса:
- Электрическая розетка подает энергию на электродвигатель пылесоса.
- В обычном пылесосе мощность электродвигателя составляет около 500–1000 Вт, поэтому
использует в пять-десять раз больше энергии, чем старый
(лампа накаливания. - Резиновый ремень (синий), приводимый в действие электродвигателем, вращает щетки и венчики на валике в передней части машины.
- Энергичное выбивание и чистка щеткой удаляют грязь с ковра или коврика.
- Вентилятор, прикрепленный к электродвигателю, всасывает воздух и разрыхленную грязь через переднюю часть машины.
- Грязный воздух проходит через заднюю часть машины, охлаждая электродвигатель, когда он проходит мимо.
- Грязь скопилась на дне мешка для мусора (это может быть одинарный тканевый мешок или одноразовый бумажный мешок, закрепленный на
внутри тканевого мешочка). - Относительно чистый воздух выходит сзади. Обратите внимание, что выходящий воздух намного теплее входящего.
потому что он собрал отработанное тепло от электродвигателя.
Как работает безмешковый пылесос?
Большинство современных пылесосов отказались от мешков и вместо них используют легко опорожняемые пластиковые контейнеры. Это означает, что им нужно использовать фильтры для отделения пыли от воздуха (эту работу раньше выполнял мешок). Вот установка типичного современного электролюкса без мешка.
очиститель. Вы заметите, что воздушный поток, который я указал большой желтой стрелкой, является линейным (прямая линия) от
шланг спереди до решетки сзади, как в пылесосе для мешков старого образца.
- Впускное отверстие: крепится к обычной чистящей головке и сменным инструментам (не показаны).
- Контейнер для сбора грязи: обычно он находится внутри пылесоса спереди, но я снял его и положил на бок, чтобы
вы можете видеть вещи более ясно. - HEPA-фильтр: фильтр представляет собой цилиндр из сложенной бумаги, прикрепленный к оранжевому кусочку, который вы видите в основании мусорного бака. Воздух всасывается через фильтр, оставляя грязь в мусорном ведре. Вы можете увидеть некоторые фотографии реальных фильтров из этой машины в нашей статье о фильтрах HEPA.
- Моторный блок: у этого пылесоса очень мощный мотор на 2000 Вт, хотя он нужен для прокачки воздуха через HEPA-фильтр. Номинальные характеристики двигателей пылесосов с фильтрами HEPA могут вводить в заблуждение: они не обязательно обеспечивают более сильное всасывание в конце уборки, потому что
большая часть их мощности расходуется на протягивание воздуха через фильтр, который может часто засоряться. - Фильтр и выпускная решетка: это простая губка, которую можно снимать и мыть.
Рекламные ссылки
Циклонные пылесосы
В большинстве пылесосов использовался процесс «всасывания и сбора грязи» до конца 1980-х годов, когда другой британский инженер по имени Джеймс Дайсон почувствовал, что пришло время пойти еще дальше.
Проблема старых пылесосов в том, что они всасывают
грязный воздух и выдувайте его прямо в мешок. Сумка собирает грязь
и относительно чистый (но часто все еще довольно пыльный) воздух возвращается в комнату. Чем дольше вы
используйте пылесос, тем больше мешок наполняется. По мере заполнения мешка
количество пустого воздуха, которое он может удерживать, уменьшается, поэтому его способность всасывать
больше грязи постепенно уменьшается. Чем дольше вы идете без опорожнения
ваш вакуум, тем хуже становится проблема. Но опустошить сумку
настоящая неприятность — и пыль может попасть куда угодно!
Фото: Пылесосы работают так же, как трюк с расческой и бумагой.
два сложных фильтра HEPA. Вверху: Нижний фильтр: Возьмите
пылесборник от Dyson, и вы можете увидеть один из двух фильтров HEPA (под круглой решеткой).
Это собственно воздуховыпускное отверстие: чистый воздух, прошедший прямо через машину, проходит через
этот фильтр и возвращается в комнату. Внизу: Верхний фильтр: В верхней части пылесборника есть еще один, гораздо более важный фильтр. Этот очищает воздух сразу после его прохождения через циклон (после того, как основная масса пыли и грязи уже удалена).
Прощай, сумка
“ Я видел проблему и видел возможное решение, которым были огромные циклоны возле цементных заводов и лесопилок, собирающие пыль весь день. Поэтому я начал создавать различные версии этой технологии. »
Джеймс Дайсон, The New York Times, 2018.
Дайсон решил решить эту проблему, избавившись от сумки
вообще. К этому времени он уже был успешным изобретателем.
производство собственного пластикового садового инвентаря. Его завод в
Западная часть Англии была забита пылью, поэтому он спроектировал
«циклонный» фильтр для очистки воздуха. Используя мощный вентилятор,
он всасывал пыльный воздух и раскручивал его на высокой скорости, как
центрифуга. Спиннинг
запыленный воздух был эффективным способом отделить пыль от воздуха. В
стиральная машина такая же
принцип используется для
отжимать воду с одежды в конце цикла стирки. Когда барабан вращается
на высокой скорости белье отбрасывается от края барабана и
вода, которую они содержат, вытесняется через крошечные отверстия барабана.
та же идея оказалась столь же эффективной в воздушном фильтре Дайсона. Спиннинг
грязный воздух отделял тяжелые частицы пыли, которые можно было улавливать и собирать;
затем очищенный воздух можно было бы подавать по трубопроводу
обратно в комнату. Машина Дайсона была настолько эффективной и успешной, что он
удивлялся, почему в пылесосах не использовали ту же идею. Он решил
тут же изобрести циклонный пылесос.
Теперь очень важно отметить, что Дайсон не изобретал идею
использование циклона для удаления пыли из воздуха. На самом деле, если вы посмотрите на его оригинальный патент
(пылесосы,
датированный 1983 годом), вы обнаружите, что он ссылается на целый ряд более ранних изобретений («уровень техники»),
первый из которых — Берт М. Кент
Вакуумная и пылеулавливающая машина
разработан за 70 лет до этого, в 1913 году, и запатентован в 1917 году. Кент ясно заявляет, что одна из его целей «состоит в том, чтобы
предоставить машину… в которой используется циклонный принцип отделения пыли и использование экранов
избежать»
Дайсон также не изобретал пылесос без мешка для мусора.
Еще в 1930-х годах Эдвард Х. Йонкерс-младший из Эванстона, штат Иллинойс, заметил
как «сопротивление прохождению воздуха через
мешок прогрессивно увеличивается в течение нормального
скопление пыли». Чтобы решить эту проблему, Йонкерс предложил
пылесос со сложным бумажным фильтром, в котором «вихревое движение воздуха вокруг конического фильтра служит для центробежного
отделить тяжелые частицы пыли», которые затем собираются в простой контейнер без мешка.
Его изобретение стало очень успешным
FilterQueen®, примерно за четыре десятилетия до Dyson!
Так что же на самом деле изобрел Дайсон? Его вклад заключался в том, чтобы применить эти два принципа к относительно компактному бытовому пылесосу и убедить людей в том, что он более эффективен, чем пылесосы, к которым они привыкли; это было связано как с маркетингом, так и с чем-либо еще, что верно для всех великих изобретений.
Совершенствование изобретения
В период с конца 1970-х до середины 1980-х годов компания Dyson построила не менее
5127 прототипов его циклонного очистителя. К концу 1980-х, он был
продам ярко-розовый циклонный очиститель под названием
G-сила
в Японии. Он был большим, неуклюжим и дорогим, но приносил ему достаточно денег, чтобы
разработать более компактный и доступный циклонный пылесос под названием DC01.
В середине 1990-х годов эта новая машина завоевала множество наград за дизайн и
вскоре стал самым продаваемым пылесосом в Великобритании, и машины, основанные на этой конструкции,
сейчас продается по всему миру.
Секрет его прост: ведь нет мешка, который бы забивался пылью и
грязь, машина поддерживает довольно постоянный поток воздуха
(неофициально мы говорим, что он отстой точно с такой же силой).
Вам по-прежнему придется время от времени опорожнять мусоросборник, но циклонный
действие означает, что Dyson с полным мусорным баком работает так же хорошо, как и тот, который
только что опустошили.
Все это говорит о том, что каким бы хорошим ни казалось изобретение
быть, кто-то всегда может сделать это лучше!
(Говоря об улучшениях, вы видели роботы-пылесосы?
которые убирают ваш дом автоматически?)
Основные детали пылесоса Dyson
Так как же на самом деле работает Дайсон. Во-первых, давайте быстро пробежимся по ключевым деталям, которые вы найдете в одной из классических ранних моделей: стойка Dyson DC04:
- Щетка и воздухозаборник: вращающаяся щетка под этой планкой разрыхляет грязь с ковра, поэтому всасывание пылесоса может втянуть его. Это почти то же самое, что и в обычном пылесосе.
- Регулировка высоты: позволяет использовать пылесос на твердых полах, коврах и других поверхностях. Когда вакуум находится в вертикальном положении, вращающийся
щетка выключена. Вместо этого воздух всасывается через удлинительный шланг в верхней части машины. - Мощный электродвигатель: По сути, это гигантский вентилятор, который всасывает воздух и прогоняет его через циклон и фильтры машины. Как вы, наверное, заметили, двигатель пылесоса сильно нагревается через несколько минут; поэтому холодный воздух, который он всасывает, выходит из машины несколько более горячим. На этом Dyson выход воздуха находится внизу, прямо под мусорным баком. Поднесите туда руку, и вы почувствуете, как дует теплый воздух.
- Прозрачный пластиковый контейнер для сбора пыли. Корзина этого пылесоса абсолютно полная. Одна интересная вещь, которую стоит отметить в Dysons, — это то, как их центробежное вращательное действие сортирует частицы пыли на полосы разного размера, как в центрифуге. На этой фотографии вы можете увидеть полосу песка на дне мусорного ведра, за которой следует более темная полоса из более крупных частиц грязи, а сверху находится более светлый пух.
- Циклон: Циклон представляет собой большой желтый пластиковый конус, направленный вниз в пылесборник:
Циклон — самая важная часть Dyson. На этом фото видно, что это сужение,
конусообразный кусок пластика с небольшими отверстиями в верхней части. Электродвигатель всасывает грязный воздух в верхнюю часть
циклон, где он вращается с большой скоростью. В то время как воздух втягивается через конус, пыль вращается, падает и собирается в прозрачном пластиковом контейнере внизу, готовом к утилизации.Прямо над циклоном находится верхний пылевой фильтр (он находится внутри серого цилиндра, над желтым циклоном, на фото HEPA-фильтров вверху). Один фильтр находится непосредственно над контейнером для сбора пыли, а второй — в нижней части машины. Воздух проходит через этот второй фильтр для дополнительной очистки непосредственно перед тем, как вернуться в помещение.
- Воздушный шланг: электродвигатель всасывает воздух через Dyson по сети трубок. Воздух подается по трубе в верхнюю часть машины, вытягивается и закручивается через циклон, а затем возвращается через эту трубу в нижнюю часть машины. Вы можете увидеть фактический поток воздуха через машину на фотографии ниже.
Как работает циклонный пылесос?
Теперь мы видели детали, как они все работают? Вот примерное руководство к тому, что все делает, когда воздух проходит через типичный пылесос с несколькими циклонами. В этой модели:
- Воздух поступает через щетку в нижней части.
- Воздух поступает на первую ступень тангенциально (перпендикулярно цилиндрическому мусоросборнику) и вращается вокруг циклона в середине. Частицы грязи скручиваются к краю, падают вниз и собираются на дне, в то время как воздух всасывается вверх через отверстия в самом циклоне.
- Несколько более чистый воздух проходит во вторую, верхнюю ступень.
- Здесь аналогичный процесс происходит только с несколькими меньшими циклонами, которые удаляют гораздо более мелкие частицы грязи.
- Относительно чистый воздух проходит через фильтр HEPA. Так как большая часть грязи уже удалена,
этот фильтр на самом деле не препятствует потоку воздуха через машину. - Воздух возвращается в помещение после прохождения через второй НЕРА-фильтр.
Блок двигателя (не показан на этом чертеже) и вентилятор расположены в основании машины между двумя задними колесами.
Обратите внимание, что этот рисунок , а не является точным изображением того, что происходит в Dyson (или любой другой подобной машине): он просто предназначен для того, чтобы дать вам очень общее представление о том, что происходит в циклонном очистителе. В Dyson DC04, подобно тому, что на фото выше, поток воздуха на самом деле такой:
Я снял циклон и мусорный бак, переместил их в сторону и повернул назад, чтобы вы могли ясно видеть, что происходит. Красная линия показывает поток воздуха до точки входа в циклон. Оранжевой линией показан воздушный поток после выхода воздуха из циклона. Воздух поступает через щеточный стержень, проходит вверх по трубе сбоку машины вверх, где он входит в циклон, вращается, проходит через верхний HEPA-фильтр, затем выходит через вторую трубу, также расположенную в верхней части машина, прежде чем отправиться обратно по другой трубе к вентилятору и нижнему фильтру HEPA и, наконец, выйти прямо под мусорным баком.
Если вы хотите узнать больше, обратитесь к одному из патентов в списке для чтения ниже, где вы найдете полные технические чертежи и подробное объяснение того, как все работает на реальной машине.
Водяные пылесосы
Когда дело доходит до всасывания, обычные пылесосы, как правило,… всасывают, если не сказать получше. Вздутые мешки и забитые фильтры постепенно уменьшают поток воздуха, что делает невозможным эффективное всасывание большего количества грязи. Однако без фильтров они уносят довольно много более мелкой пыли (вредные частицы, известные как PM10, размером менее 10 микрон) обратно в вашу комнату; поэтому вместо «пылесоса» они просто «перераспределяют пыль»: всасывают грязь и выдувают ее обратно, чтобы она оседала где-то еще. Это особая проблема для людей с астмой или аллергией на пыль.
Даже самые лучшие циклонные пылесосы не идеальны:
циклоны не удаляют всю грязь, поэтому необходимы дополнительные фильтры HEPA, которые обычно либо
настолько мелкими, что постоянно засоряются (уменьшая поток воздуха и очищающую способность), или настолько грубыми, что позволяют
грязь обратно в комнату.
Работа: Упрощенный пылесос для воды.
Какое решение? Одним из вариантов является использование водяного пылесоса, в котором для улавливания грязи используется резервуар с водой вместо мешка или обычного мусоросборника. Пыльный входящий воздух попадает в резервуар для воды, где грязь удерживается в растворе. Влажный воздух, выходящий из резервуара, затем вращается, чтобы удалить воду (немного как в Dyson), производя чистый воздух, который возвращается в комнату.
Вот как работает обычный водяной пылесос:
- Воздух всасывается через щетку обычным способом.
- Мощный двигатель (не показан) прогоняет воздух через резервуар для воды, в котором задерживается большая часть грязи.
- Влажный воздух проходит через резервуар, проходя по спирали мимо пластиковых пластин, которые помогают отделить капли воды от несущего их воздуха. Вода стекает обратно в бак.
- Чистый, сухой воздух выходит через выпускное отверстие в верхней части машины.
Узнать больше
На этом сайте
- Стиральные машины
- Машины для сушки белья (сушилки)
- Посудомоечные машины
- Роботы-пылесосы Roomba®
Книги
- Пылесос: История
Кэрролл Ганц. McFarland & Company, 2012. Увлекательная хронологическая история пылесоса, прослеживаемая от веника (ветровой метлы) до современного Дайсона. - Руководство по электроприборам Грэма Диксона. Haynes, 2000. Базовое руководство по техническому обслуживанию и ремонту обычных пылесосов и других бытовых приборов.
Статьи
- Джеймс Дайсон: «Публика хочет покупать странные вещи» Дэвида Геллеса. The New York Times, 5 декабря 2018 г. Подробное интервью с британским пионером в области вакуума.
- Эндрю Диксон «Как мы сделали пылесос Dyson». The Guardian, 24 мая 2016 г. Джеймс Дайсон и его директор по дизайну Питер Гэммак рассказывают, как они успешно заново изобрели пылесосное «колесо».
- Абсолютная победа пылесосов Дэвида О. Киркпатрика. The New York Times, 14 апреля 2001 г. Краткий обзор развития пылесосов глазами историка Роберта Кравица.
Патенты
Изображение: один из оригинальных патентов Hoover на пылесос. Этот документ датируется примерно Второй мировой войной и был подан Уильямом Д. Селлерсом и Альфредом Г. Гроссом в 1939 году. Все основные функции на месте — вращающаяся щетка спереди (красная), вентилятор (в центре), ременный привод (зеленый) и выпускное отверстие для мешка сзади (желтый) — конструкция, которая оставалась практически неизменной до тех пор, пока в 1980-х годах не появились инновации Дайсона. Для получения дополнительной информации см. Патент США: 2343227: Всасывающий очиститель. Работа предоставлена Управлением по патентам и товарным знакам США.
Существуют десятки патентов на циклонные и другие типы пылесосов, в том числе многие
Джеймс Дайсон и его соратники. Вот некоторые из них, на которые стоит обратить внимание, если вы хотите более подробно изучить конструкцию циклонных пылесосов, упорядоченных от самых старых к новым:
- Патент США 1 220 641: Машина для создания вакуума и отделения пыли, Берт М. Кент, 27 марта 1917 г. , Это самый первый циклонный сепаратор пыли, который я нашел.
- Патент США 2 198 568: Всасывающий очиститель, Эдвард Х. Йонкерс, 23 апреля 19 г.40. Один из первых циклонных пылесосов без мешка.
- Патент США 3,425,192: Система вакуумной очистки, разработанная Норманом Дэвисом, 4 февраля 1969 г. Эта конструкция мультициклона, переданная компании John E. Mitchell Company, имеет сильное визуальное сходство с более поздними конструкциями мультициклонов Дайсона.
- Патент США 4 373 288: Приборы для пылесосов Джеймса Дайсона, 15 февраля 1983 г. Я полагаю, что это оригинальный патент Дайсона на циклонный пылесос, первоначально поданный 15 апреля 1980 г.
- Патент США 6 735 817: Вертикальный пылесос с циклонным потоком воздуха Кеннет В. Бэр и др., Royal Appliance. Усовершенствованный циклонный очиститель с дополнительными ступенями фильтрации для улучшения качества воздуха, возвращаемого в помещение.
- Патент США 6 994 740: Циклонное сепарирующее устройство, включающее циклонные блоки выше и ниже по потоку, Питер Дэвид Гаммак и др., 7 февраля 2006 г. Более сложный Dyson с дополнительными циклонами.
- Патент США 7,361,200: Циклонный пылеотделитель и пылесос, имеющие то же самое, Jang-keun Oh et al, 10 марта 2005 г. Альтернативная, более компактная циклонная конструкция от Samsung.
Для подробного ознакомления с типичным водяным пылесосом попробуйте:
- Патент США 5,354,347: Пылесос, использующий воду для захвата грязи и мусора Стивен Маккой и др. 11, 19 октября94.
