Схема электропроводки в частном доме: схемы + фото

Мы уже рассматривали, как выполнить монтаж электропроводки в доме. Теперь необходимо уделить внимание схемам, которые помогут выполнить этот электромонтаж. На них изображены практически все элементы электросети, начиная от вводного автомата и заканчивая розетками. Схема электропроводки в частном доме поможет выполнить качественный электромонтаж.

Теперь мы рассмотрим оптимальный вариант схемы домашней проводки. В этой схеме мы также указали защитные автоматы. Они помогут надежно защитить ваш дом от перепадов напряжения.

В этой схемы мы решили рассмотреть только один вариант разводки проводки по комнатам. При необходимости вы также можете изменить этот проект и добавить свои варианты. Проект необходимо создавать, опираясь:

Общую нагрузку от электрических приборов.
Количество комнат.
Желание экономить средства.

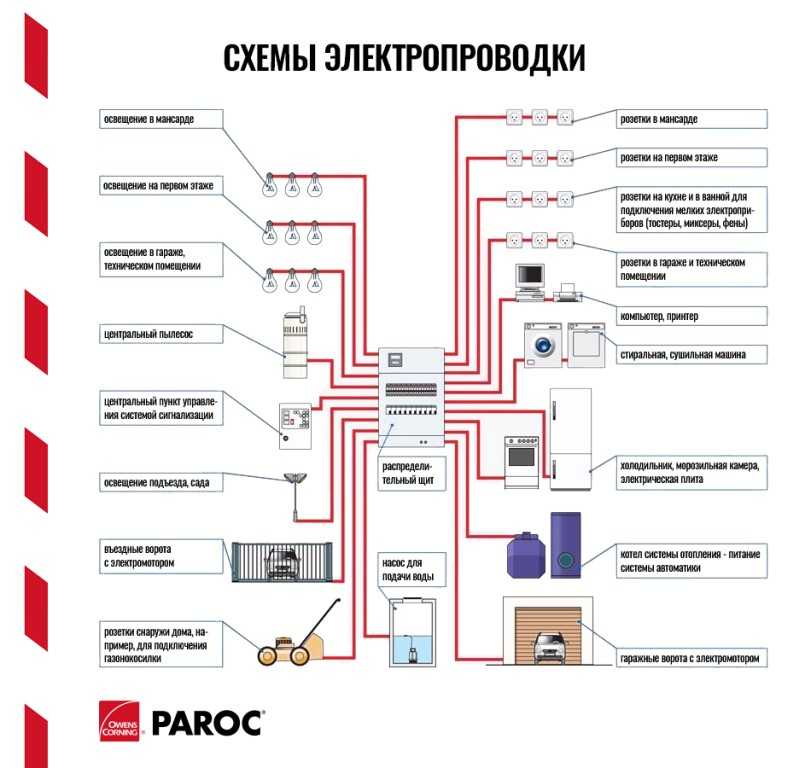

Теперь мы предоставим типовую схему электропроводки в доме:

Что касается различных составляющих, мы рекомендуем использовать следующие устройства:

Счетчик электроэнергии лучше всего установить однотарифный. Существует огромное количество регионов, в которых просто нет смысла устанавливать многотарифную продукцию.
Мы рекомендуем сделать однофазную сеть. В последнее время даже в современных домах используется 220 Вольт, а не 380. Вам также не следует слушать людей, которые говорят о том, что эта сеть не сможет выдержать нагрузку. Сейчас многие производители стараются выпускать технику, которая потребляет небольшие объемы электроэнергии. Если вы правильно выберите сечение провода, тогда он точно сможет выдержать все нагрузки. В частном доме лучше всего использовать кабель ВВГнг. Обычно для светильников выбирают сечение 1.5 мм, для розеток 2.5 мм.
Количество розеток обязательно должно рассчитываться в индивидуальном порядке. На плане электропроводки, который мы разместили в начале статьи указано только по одной розетке. Вы самостоятельно рассчитаете их количество. Розеточных групп должно быть несколько. Они должны равномерно располагаться по дому. Благодаря этому во время ремонта вы не останетесь без света. Если у вас есть желание, тогда для освещения тоже можно будет создать несколько розеточных групп. Каждая из групп должна обслуживать по 2 комнаты вашего дома.
На вводе вам необходимо установить автоматический выключатель. Его мощность должна составлять 40 А. Этой мощности хватит, даже если вы используете электрическое отопление. Остальные автоматы должны быть рассчитаны на 25 А. Характеристики автоматического выключателя, должны подбираться с учетом токовой нагрузки. Благодаря этому вы сможете защитить свой дом от утечки тока.
Если вы желаете подключить к электросети гараж, тогда запитать его можно от распределительного щитка.
Для питания с улицы вам необходимо завести бронированный кабель. Проложить его можно в земле без дополнительной защиты. Если у вас есть лишние средства, тогда можно будет приобрести кабель ВБбШв.
В других комнатах вам необходимо использовать светодиодные светильники. Они позволяют значительно снизить потребление электроэнергии. Также использовать эту продукцию можно практически в любой комнате.
Для ванной комнаты вам следует установить розеточную группу, которая будет защищена с помощью УЗО. Это связано с повышенной опасностью поражения током.

Если вы решили сделать проводку в доме трехфазной, тогда все элементы необходимо подбирать исходя из характеристик. Принцип разводки проводки в этом случае останется прежним. Если вам будет интересно, тогда можете прочесть про схему подключения солнечной батареи.

Важно знать! Если вы планируете сделать проводку в деревянном доме, тогда схема будет выглядеть иначе. Для деревянного дома вам потребуются другие элементы и комплектующие.

Теперь вы уже знаете, как сделать монтажную схему электропроводки в доме своими руками. Если у вас возникают трудности, тогда можете с нами связаться. Мы поможем решить эту проблему.

Читайте также: схема выключателя света с индикацией.

Электропроект частного двухэтажного дома, #1(36 листов). PDF,DWG,Jpeg

Электрические проекты: примеры

: Электропроекты частного дома

Вступление

Предлагаю посмотреть электропроект частного двух этажного дома, с встроенным гаражом. Проект включает 36 листов: 9 электросхем электропроводки и 18 листов электротехнической части с описанием и расчетами.

Схемы электропроводки частного двухэтажного дома

В предлагаемый электропроект вошли 9 схем электропроводки:

Щит электрический для освещения;

Щит силовой для всего электрооборудования дома;

Электрическая схема расстановки розеток для 1-го этажа;

Электрическая схема расстановки розеток для 2-го этажа;

Электрическая схема вентиляции и кондиционирования 1-го этажа;

Электрическая схема вентиляции и кондиционирования 2-го этажа;

Три схемы и расчет системы уравнивания потенциалов.

Электротехническая часть электропроекта частного дома состоит из 18 листов:

Четыре(4) листа расчета системы уравнивания потенциалов;

Четыре листа спецификаций к электросхемам проекта.

Формат электропроета частного двухэтажного дома

Посмотреть проект двухэтажного дома можно так:

Предлагаю для скачивания несколько форматов электропроекта двухэтажного дома:

Электросхемы проекта в формате jpeg ,размер картинок 1127×671 .

Полный проект в формате PDF(36 листов). Можно бесплатно скачать ТУТ.

Основные электросхемы проекта электропроводки частного дома выполнены в формате DWG.

Немного о формате DWG

Это формат документов в системе AutoCAD.В данном случае AutoCAD использовалась как система для черчения. Чтобы посмотреть документ в формате DWG, нужен инструмент просмотра документов в этом формате. Можно воспользоваться Brava Viewer. Программа абсолютно бесплатная. Скачать Brava Viewer можно с сайта автора, тут: http://infograph.com/products/viewers.asp

Скачать электропроект в формате DWG можно тут.

1й этаж розетки.dwg

1й этаж.dwg334 КБ

2й этаж розетки.dwg269 КБ

2й этаж.dwg269 КБ

Приложение Расчет заземляющего устройства.doc47 КБ

Проект.dwg789 КБ

Другие Электропроекты и Электросхемы

мая 2012
- Схема электропроводки в квартире
июня 2012
- Электропроект частного двухэтажного дома, #1(36 листов). PDF,DWG,Jpeg
- Электропроект большой квартиры,№1.Посмотреть и скачать
октября 2012
- Условные обозначения на схемах, обозначение розеток, выключателей, оборудования
- Схемы освещения 3-х этажей трехэтажного частного дома
- Схема электропроводки этажа частного дома
- Схема электропроводки стандартной двухкомнатной квартиры
- Схема электропроводки однокомнатной квартиры
- Схема электропроводки круглой квартиры
- Схема размещения электрического оборудования в интерьере большой квартиры
- Схема освещения этажа частного дома
- Схема освещения 3-х комнатной квартиры с кухней
- Общая схема электропроводки четырех комнатной квартиры с кухней
- Новые схемы электропроводки
- Наглядная схема электропитания квартиры без отдельного защитного провода,TN-C
ноября 2012
- Схема квартирного электрощита с электропитанием 380 Вольт и защитным проводником
- Наглядная трехфазная схема вводно–распределительного щита частного дома
- Наглядная схема электрощита квартиры с реле напряжения
- Наглядная схема электропроводки стандартной квартиры
- Наглядная схема электропитания квартиры с заземлением
- Наглядная схема распределительного электрощита частного дома с ошибками зануления
- Наглядная схема распределительного щита квартиры при трехфазном электропитании без заземления
- Наглядная схема принципа работы устройства УЗО в системе TN-S

Статьи по теме

Как правильно выполнить монтаж электропроводки в бане

Провод медный ШВВП (ВВП3) – качество для дома и офиса

Септик своими руками

Этапы строительства домов из бруса

Подвод воды к дому: наружный водопровод частного дома

Проекты одноэтажных домов с мансардой

Организация электромонтажных работ в квартире

Абиссинская скважина, простой способ индивидуального водосна. ..

Joomla SEF URLs by Artio

Свежие статьи

Пластиковые колодцы для безнапорной канализации

20 октября 2022

Лазерная резка металла: преимущества, принцип действия и методы

20 октября 2022

Как выбрать столешницу из агломерата и в чем ее преимущества

19 сентября 2022

Как ухаживать за индукционной плитой?

18 сентября 2022

Как купить частный дом в Красноярске

20 августа 2022

Свежие публикации

Ремонтно-строительная компания с многолетним опытом — Stroy House

19 января 2022

Энергоэффективность мансардных окон – что важно учитывать при выборе и установке

30 ноября 2021

Где и как купить электрический кабель: теория и практика

15 ноября 2021

Как найти утечки тепла в дома

19 сентября 2021

Изучаем химические насосы. Какие? Зачем? Где?

13 сентября 2021

Проводка в квартире

Отличие групповых сетей от питающих и распределительных сетей электропроводки
Электроснабжение квартиры: граница эксплуатационной ответственности
Установка розетки и выключателя в едином блоке
Установка электрощита навесного, крепление щита, автоматов, проводов
Силовые цепи квартиры
Как подобрать кабель в электросети 0,4кВ: сечение и длина кабеля
Вводной автомат. Расчет, выбор вводного автомата для квартиры

Проводка в доме

Зажим прокалывающий ответвительный
Электрический ввод в частный дом
Траншея для прокладки кабеля электропитания дома
Повторное заземление линий электропередачи
Арматура для СИП 2
Спуск и крепление кабеля к опоре
Подключение СИП от магистрали до дома

Схемы

Наглядная схема принципа работы устройства УЗО в системе TN-S
Наглядная схема распределительного щита квартиры при трехфазном электропитании без заземления
Наглядная схема распределительного электрощита частного дома с ошибками зануления
Наглядная схема электропитания квартиры без отдельного защитного провода,TN-C
Наглядная схема электропитания квартиры с заземлением

Водопровод квартиры

Соединение металопластиковых труб
Как правильно выбрать унитаз
Соединение медных труб пайкой, пайка медного водопровода
Как правильно подключить электрический бойлер к водопроводу и электропитанию
Как выбрать водонагреватель накопительный электрический
4 простых шага по укладке плитки в ванной комнате своими руками

Водоснабжение дома

Схема водопровода в доме своими руками
Очистка скважины своими руками: как устранить заиливание скважины
Цена на бурение скважины под воду
Водопроводный ввод в частный дом: устройство ввода воды в частный дом
Автоматическая насосная станция

Вода на участке

Автоматическая насосная станция
Водопроводный ввод в частный дом: устройство ввода воды в частный дом
Водоснабжение частного дома из скважины своими руками
Выбор трубы для водоснабжения частного дома
Еще раз о системе водоснабжения в доме

Как легко составить план электроснабжения дома

Как создать схемы электрики дома быстро, кажется сложным для большинства людей, даже для опытных проектировщиков. Создатель плана этажа Edraw предоставляет простое в использовании решение для создания электрического плана дома как для начинающих, так и для экспертов.

Что такое план электроснабжения дома?
Шаги по созданию плана электроснабжения дома
Символы электрического плана
Примеры электрических планов
Стандарты и правила электросхем
Используйте EdrawMax для создания электрического плана

Что такое план электроснабжения дома?

Главное, что должно быть у вас в голове, когда вы начинаете строить или ремонтировать дом, — это план этажа и электрический план или электрический чертеж для электричества и мощности дома. В этой статье мы поговорим об электрическом плане дома.

Итак, что такое план электроснабжения дома? В архитектурно-инженерной области электрический план или электрический чертеж — это технический чертеж, который рассказывает нам о взаимосвязи между питанием, освещением, проводкой и их связью в здании или доме.

План электропроводки дома , также называемый схемой электропроводки дома , представляет собой визуальное представление всей системы электропроводки или схемы дома (или комнаты).

Цель состоит в том, чтобы распределить энергию, которая может быть использована для питания различного оборудования и приборов в доме, путем правильной установки и эксплуатации различных элементов, включенных в конструкцию, таких как электрические розетки, основание счетчика, выключатели, выключатели и многое другое.

Электрический план или электрический чертеж содержит символы, линии, размеры и обозначения. Эти вещи походят на руководство для инженеров-электриков или электриков, которые развертывают электрические системы в здании.

Что должно быть в электрическом чертеже?

Усредненный электрический чертеж или план состоит из следующих частей:

План участка, на котором показано расположение здания и внешняя электропроводка.
План этажа с электрическими системами на каждом этаже.
Щиты показаны на схемах стояка мощности.
Схемы проводки управления.

Важность электрического плана дома

Электрический чертеж поможет вам в строительстве дома во многих формах. Мол, вы имеете представление о том, сколько потребуется проводов и других электротехнических изделий. Это сэкономит вам деньги, потому что все, что вы делаете, это план. Этот план убережет вас от проблем в будущем и станет основой для расширения вашего электрического плана.

Электрический план дома является одним из наиболее важных строительных чертежей при строительстве нового дома. На нем показано, как соединяются электрические предметы и провода, где расположены светильники, выключатели, розетки и бытовая техника. Яркая электрическая схема дома позволяет инженерам-электрикам правильно и быстро установить электронику.

EdrawMax

Универсальное программное обеспечение для построения диаграмм

Создавайте более 280 типов диаграмм без особых усилий

Легко начинайте строить диаграммы с помощью различных шаблонов и символов

Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
Кроссплатформенная поддержка (Windows, Mac, Linux, Web)

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Mac >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Перейти на Linux >>

ПОПРОБУЙТЕ БЕСПЛАТНО

Безопасность подтверждена | Переключиться на Windows >>

Шаги по созданию плана электроснабжения дома

Давайте обсудим создание плана электроснабжения дома с помощью EdrawMax или любого другого программного обеспечения в Интернете. Тщательно следуйте инструкциям.

Выберите любое программное обеспечение и перейдите в раздел шаблонов, потому что шаблон сделает вашу работу правильной и простой.
Перетащите линии цепи из библиотеки программного обеспечения в места на плане этажа, где вы хотите установить соединение.
При необходимости измените форму и стиль линий цепи.
Добавьте необходимые символы, доступные в программном обеспечении, на ваши схемы, такие как выключатели, провода, розетки и т. д.
Добавьте линии прыжков.
Масштабируйте каждое соединение, провод и т. д. в соответствии с размером вашего дома.
Возьмите идеи из Интернета или обратитесь к любому техническому специалисту для обратной связи.

Это общие шаги, которым вы будете следовать при составлении плана электроснабжения дома. Здесь вы можете использовать EdrawMax, который предоставит вам все символы, шаблоны и функции, облегчающие вашу работу.

Шаг 1. Откройте страницу чертежа EdrawMax .

Загрузите и установите EdrawMax . Запустите программное обеспечение, затем импортируйте или создайте план этажа и откройте рабочее пространство.

Шаг 2. Установка масштаба чертежа

Следующим шагом является установка масштаба чертежа в меню плана этажа прямо под кнопкой файла.

Шаг 3. Выбор плана этажа и обозначений схемы подключения

Теперь вам нужно перетащить символы плана этажа и символы схемы соединений из библиотек, доступных в левой части холста EdrawMax. Выберите электрические символы, перетащите их на план этажа.

Шаг 4. Редактирование электрических фигур дома

Этот шаг зависит от вас. Вы можете редактировать и вращать символы на холсте по своему усмотрению.

Шаг 5. Изменение темы

Если вам не нравится текущая тема, EdrawMax позволяет выбрать или настроить тему в библиотеках тем. Кроме того, вы можете пакетно заменить цвета на вашем рисунке. Создать красивую диаграмму не может быть проще!

Шаг 6. Экспортируйте и поделитесь планом электроснабжения вашего дома

Теперь вы можете загружать и сохранять свои рисунки в различных форматах, поддерживаемых EdrawMax. Затем поделитесь им со своей семьей или членом команды, разместите его в социальных сетях или опубликуйте в сообществе шаблонов Edraw.

Вы также можете посмотреть этот видеоурок ↓ ↓ ↓ и узнать больше о том, как сделать план электрики дома в EdrawMax!

Символы электрического плана

Символы на электрических планах или чертежах используются инженерами или электриками в электрическом плане, чтобы показать, как проводка и другие электрические системы являются соединителями. Некоторые из основных электрических символов перечислены ниже.

Электрические и телекоммуникационные символы

Это символы сетевых и телекоммуникационных систем в доме. Этот тип символа обозначает коммутатор, системы Ethernet, провода, другие сетевые розетки и т. д.

Магазины

Эти типы символов обозначают розетку на электрическом плане дома. Розетки — это не что иное, как розетки, к которым мы подключаем наши устройства и приборы, а также другие электрические системы или продукты.

Видео и аудио

Эти символы включают в себя руководство по размещению наших видео- и аудиоэлектронных устройств, таких как наши динамики, микрофоны и т. д. Обычно эти символы не используются в доме, но в основном они используются в офисах, торговых центрах, школах и т. д.

Кабельное ТВ

Видео- и аудиосимволы также используются на электрических схемах этажей, представляя вилку или проводку наших аудио- и телевизионных кабелей. Не только телевизионный кабель или вилка, но и для других целей, таких как компьютер и другие электронные устройства.

Переключатели

Выключатели — это электрический символ, который используется в цепях, проводках и электрических схемах. Эти переключатели обычно используются в основном в основных цепях для поддержания поля тока.

Примеры электрических планов

Ниже приведены некоторые примеры планов электрических этажей.

Жилой электрический план

Это шаблон от EdrawMax в этом шаблоне, и мы можем видеть, как электрические провода проходят от каждого электрического символа, необходимого в плане корпуса. Это электрическая схема традиционных жилых зданий и домов.

Электрический план кухни

Это шаблон электрического плана кухни, так как мы можем видеть, как выполняется электрическое проектирование, учитывая микроволновые печи, плиты, электроприборы и другие электрические символы.

Электрическая схема цокольного этажа

Это план электрического проектирования подвала. Посмотрите, как расположены электрические символы и как от них проходит провод. В этот план включаются все необходимые электротехнические обозначения и соображения, которые считаются необходимыми, в первую очередь для планировки электрических этажей подвальных помещений.

Стандарты и правила электросхем

В США соблюдаются отраслевые стандарты для развертывания плана электроснабжения домов и других зданий.

До начала работ должен быть электрический чертеж здания.
Электрические символы на схемах следует использовать правильно и в соответствии с потребностями.
Электрический план должен быть представлен следующим образом.
План внешней электропроводки.
План электроснабжения салона.
План внутреннего освещения.
Хорошая и краткая документация плана.
Количество электронных листов должно варьироваться в зависимости от размера плана.

Инженер и человек, чей проект будет нести ответственность за несоблюдение стандартов электротехнической промышленности Национального электротехнического кодекса (NEC), разработанного Национальной ассоциацией противопожарной защиты (NFPA). Лучше всего связаться с инспекционными органами при проектировании вашего дома и электрического плана, чтобы проверить, приняли ли вы необходимый стандарт, подготовленный NEC.

Используйте EdrawMax для создания электрического плана

Перед созданием электросхемы дома необходимо подобрать мощный инструмент. EdrawMax — это профессиональное программное обеспечение для создания электрических планов дома со следующими удобными функциями. Программное обеспечение содержит все необходимые и роскошные инструменты для разработки вашего электрического плана. Многие люди также рекомендуют программное обеспечение в соответствии с их отличным опытом. Программное обеспечение можно использовать бесплатно, но вам придется приобрести премиум-версию, если вы хотите использовать более продвинутые функции.

Настольный компьютер EdrawMax

Создайте более 280 типов диаграмм

Windows, Mac, Linux (работает во всех средах)

Профессиональные встроенные ресурсы и шаблоны

Локальное программное обеспечение для бизнеса

Безопасность данных корпоративного уровня

EdrawMax Онлайн

Создавайте более 280 типов диаграмм онлайн

Доступ к диаграммам в любом месте и в любое время

Сообщество шаблонов

Управление командой и сотрудничество

Интеграция личного облака и Dropbox

ПЫТАТЬСЯ
ОНЛАЙН

Множество шаблонов и примеров

EdrawMax предоставляет обширные и профессионально разработанные шаблоны и примеры планов этажей и схем проводки. Вы можете загружать, редактировать и настраивать их без необходимости начинать с нуля.

Встроенные символы схемы электрооборудования

Чтобы помочь вам сделать идеальные и точные электрические планы дома, EdrawMax включает в себя почти все типы символов, значков, элементов для создания электрических чертежей или других типов планов этажей. Более того, EdrawMax также поддерживает импорт созданных пользователем символов, чтобы помочь завершить ваше творение.

Простые в использовании инструменты масштабирования

Инструменты масштабирования в EdrawMax призваны помочь вам создать точный чертеж плана этажа, когда вы планируете реконструкцию дома и добавляете размеры стен и мебели.

Расчет площади плана этажа

Функция расчета площади очень помогает архитекторам, инженерам и дизайнерам интерьеров. Используйте символ пробела, чтобы обновить план этажа и расчет площади помещения.

Статьи по Теме

Что такое план этажа?

Как нарисовать принципиальную схему?

Как нарисовать электрическую схему?

Как сделать блок-схему?

Как нарисовать ландшафтный план?

Схема электропроводки в частном доме на 220 В

Когда мы рассматривали, как провести электропроводку в доме, то особое внимание уделили созданию схемы, на которой должны быть отображены все элементы электросети, начиная от вводного автомата и заканчивая розетками в комнатах. Далее рассмотрим оптимальный вариант схемы домашней электропроводки с использованием надежной защитной автоматики и однофазного счетчика.

Сразу хочется отметить, что в данной статье мы рассматриваем только один из лучших вариантов проводки комнат. В реальности вы можете полностью доработать проект, исходя из таких факторов как: общая нагрузка от электроприборов, количество комнат, желание сэкономить электроэнергию и т.д.

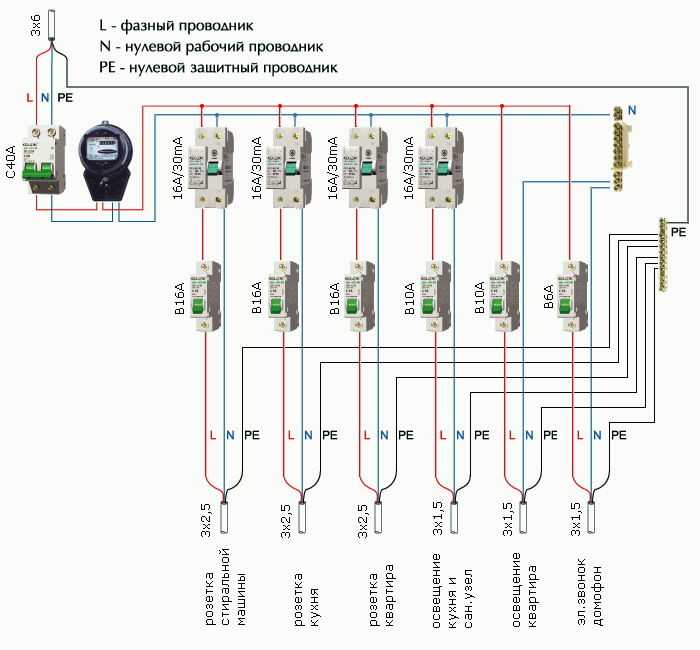

Предлагаем вашему вниманию типовую схему электропроводки в Дом 220 В:

Из составных элементов электропроводки рекомендуем использовать:

Счетчик электроэнергии двухтарифный, так как это поможет значительно сэкономить электроэнергию, например по тарифам 2019 года в Москве с двухзонной тарификации в ночной зоне (с 23:00 до 07:00) , 1 кВт/ч электроэнергии стоит 2,29 рубля, а в дневную зону (с 07:00 до 23:00) — почти втрое дороже, поэтому за каждый киловатт-час вы заплатите 6,18 р.
Если есть возможность подключения трех фаз (380В) к дому — используйте ее. Во-первых, это позволит использовать провода меньшего сечения для подключения мощных потребителей. Во-вторых, для большинства электроплит и электрокотлов требуется трехфазный, двухфазный и компромиссный однофазный вариант подключения. В-третьих, если вы любите работать своими руками, то асинхронные электродвигатели проще подключить к трехфазной сети, они будут работать на полную мощность и более равномерно. Такие двигатели стоят на подавляющем большинстве машин. Если такой возможности нет, все равно нужно уделить должное внимание схеме однофазной разводки на 220В.
Кабель по всему дому должен быть медным; лучше купить ВВГнг или ВВГнг-LS. Подходящий вариант выбирается после расчета сечения кабеля по мощности и току. Обычно кабель диаметром 1,5 мм.кв. выбирается для светильников, а 2,5 мм.кв. для розеток. Сечение отдельных линий мощных электроприборов рассчитывается индивидуально.
Количество розеток рассчитывается индивидуально для каждого случая, поэтому на схеме разводки в доме мы указали одну розетку например (на самом деле может быть любое другое количество лампочек). По всему многоквартирному дому рекомендуется создавать несколько розеточных групп, исходя из того, что во время ремонта не придется оставлять весь дом «без света». Такая же ситуация с освещением — есть желание и возможности, создать на электрической цепи несколько магистралей, каждая из которых будет обслуживать 1-3 группы потребителей. О том, как разделить электропроводку на группы, мы рассказали в отдельной статье.
На вводе, сразу после счетчика, установите автоматический выключатель, соответствующий выделенной мощности на ваш дом. Эту информацию вы можете узнать из технических условий на подключение, договора электроснабжения или проконсультироваться в управляющей компании или энергоснабжающей организации . Что касается остальных автоматов, то для розеток их можно рассчитать на 16 А, а для осветительной группы на 10 А. По-хорошему, нужно рассчитать токовую нагрузку на жилой дом и подобрать наиболее подходящие характеристики автоматического выключателя. Розетки должны быть защищены от утечки тока устройством защитного отключения или дифавтоматом.
Рядом с дачным домом есть гараж, который также питается от домового въездного щитка. Схему электропроводки в гараже мы подробно рассмотрели в соответствующей статье.
Ввод электроэнергии осуществляется либо проводом воздушным СИП, ответвлением от опоры, либо подземным кабелем АВББШв или ВВГ, проложенным в трубе. Если у вас подземный ввод с алюминиевым кабелем АВББШв, по возможности замените его на медный аналог — ВББШв.
Во всех комнатах лучше использовать светодиодные лампы, так как они более долговечны, потребляют минимум электроэнергии и могут использоваться абсолютно в любой комнате, хоть в ванной, хоть на кухне, не говоря уже о спальне.
Отдельная группа розеток защищена для санузла, защищена УЗО 10 мА (остальные розетки могут быть защищены УЗО 30 мА), что связано с повышенным риском поражения электрическим током (в помещении повышенная влажность). Подробнее об этом читайте в ПУЭ 7.1.48, 7.1.71-7.1.88.
Заземление присутствует, на типовой схеме подключения мы не показывали каждую отдельную жилу (фаза, ноль, земля), чтобы не загромождать чертеж.

В том случае, если вы решили сделать схему разводки в доме трехфазной (на 380 В), вам придется подбирать другие элементы сети по характеристикам, однако принцип разводки кабелей в комнатах будет оставаться прежним. Только в этом случае, кроме того, нужно будет правильно распределить нагрузку по фазам.

На приведенной ниже схеме наглядно показано, как распределить однофазные потребители в доме на группы:

Обращаем ваше внимание на то, что в деревянном дачном доме (чаще дачный вариант постройки) электрическая цепь будет выглядеть иначе и элементы питания будут другими, что связано с требованиями пожарной безопасности!

Полезное видео по теме:

Советы по электромонтажу

Теперь вы знаете, как выглядит схема электропроводки в доме 220 В. Если у вас возникли трудности с проектированием, в любое время присылайте фото своего самодельного плана, чтобы наши специалисты могли проконсультировать и помочь.
