Содержание
электронное реле
При эксплуатации различных бытовых устройств мы часто задумывались о том, как эти машины понимают, что нужно отключиться, или включиться через определенное время или при достижении какой-то температуры. Эту роль в бытовом устройстве выполняет электронное реле, которое производит коммутацию различных электронных блоков (электродвигатели, нагревательные элементы и т. д.), в зависимости от требуемых условий: время, температура, уровень жидкости, влажность, акустика и многое другое. В последнее время широко применяются электронные реле на основе различных программируемых микроконтроллерах, достаточно высоко выполняющих свои функции. Устройства реле на дискретных элементах уходят в прошлое, однако порой они просто не заменимы. Да и разобраться в принципе работы электронных реле более понятно на основе простых устройств. В нашем случаи мы рассмотрим схему электронного реле времени на полевом и биполярном транзисторе.
Схема достаточно проста в изготовлении и налаживании.
Главным компонентом данной схемы является одновибратор, собранный на транзисторах VT1 – VT3, один из которых является полевым. Максимальное время ожидания такой схемы составляет примерно 50 секунд при общем максимальном сопротивлении R2 и R3 – 1 Мом. Отклонение от максимального времени составляет всего 5%.
Принцип работы
В исходном состоянии VT1 закрыт из-за падения напряжения на VD2, а VT3 и VT2 открыты (рис.1).
При кратковременном нажатии на кнопку SA1 транзистор VT3 закроется, так как на базе будет положительный потенциал, а VT1 откроется и включит реле К1, которое своими контактами включит исполняемое устройство У. При этом полевой транзистор VT2 будет закрыт зарядным напряжением на конденсаторе C1. Такое состояние будет продолжаться до тех пор, пока конденсатор не разрядится на столько, чтобы открылся VT2. При открывании VT2 схема вернется в исходное состояние (VT2 и VT3 открыты, а VT1 закрыт).
Таким образом, при кратковременном нажатии на SA1 исполняемое устройство У будет работать в течении максимального времени, определяемым номиналами резисторов R2 и R3.
Простое реле времени, схема которого показана на рис.1 очень проста в повторении и не требует дефицитных деталей. Здесь применены: реле типа РЭС-42, биполярные транзисторы (VT1, VT3, VT4) типа МП42, полевой транзистор VT2 типа КП201А, но могут быть заменены на КП103 с любым индексом.
Реле времени с регулируемой выдержкой
Недостатком вышеописанной схемы является очень малое время выдержки и составляет всего лишь около 1 минуты. Ниже рассмотрим схему, в которой устранены эти недостатки, и дополнительно, можно устанавливать различные пределы по времени.
Схема электронного реле времени, которое позволяет устанавливать выдержку с периодами 1…60 секунд или 1…60 минут, показана на рис.2. При этом отклонение от заданных значений может составлять не более 5%.
Схема содержит три основные блоки: блок питания, выполненный по бестрансформаторной схеме; времязадающий блок и двухкаскадный усилитель VT1, VT2. Времязадающий блок состоит из переключателя SA2, при помощи которого устанавливают диапазон длительности выдержки; конденсаторов C3, C4; резисторов R4, R5; диода VD7; стабилитрона VD6.
С помощью переключателя SA2 устанавливают нужный диапазон по времени, а с помощью R5 добиваются точной настройки выдержки.
Работа схемы заключается в следующем. В исходном состоянии реле устройства обесточено, так как транзистор VT2 закрыт. При нажатии на кнопку SA1 начинает заряжаться конденсатор C3 или C4 – это зависит от положения переключателя SA2. Конденсатор будет заряжаться до напряжения питания. Отпустив кнопку SA1, конденсатор C3 или C4 начнет разряжаться по цепи R4 → R5 → обратное сопротивление VD7. Транзистор VT1 закрывается, так как к его затвору через стабилитрон VD6 прикладывается положительное напряжение от C3 или C4, а VT2 открывается, и срабатывает реле К1.
В таком состоянии схема будет находиться, пока С3 или С4 не разрядится до напряжения стабилизации VD6. Когда это произойдет, транзистор VT1 снова откроется, а транзистор VT2 закроется, и реле К1 будет обесточено, т. е. схема возвратится в исходное состояние.
Таймер
Таймер – это устройство по своим функциям аналогично реле времени, но с более расширенными возможностями. В состав таймера обычно входят различные блоки, одним из которых обязательно является реле времени. На рис. 3 показана схема таймера, подающего звуковой сигнал по окончанию времени выдержки. Период длительности выдержки устройства составляет 1…90 минут и устанавливается при помощи переключателей SA2, SA3.
Схема собрана на логической микросхеме DD1 К176ЛА7. В ее состав входит реле времени, выполненное на элементе DD1.1, генератор – на элементах DD1.2 и DD1.2 и инвертор, выполненный на DD1.4. На транзисторе VT1 выполнен усилитель сигнала, поступающего с инвертора DD1.
4.
Для запуска таймера нажимают кнопку SA1, при этом конденсатор C1 или C2, в зависимости от положения переключателя SA2, разряжается. Отпустив кнопку, конденсатор снова начинает заряжаться через цепь последовательно подключенных резисторов R2 – R13. И как только напряжение на входе DD1.1 достигнет значения порога переключения, на выходе элемента появится логическая единица (напряжение высокого уровня). С ее появлением включится генератор, который создаст колебания 1000 Гц, которые, в свою очередь, поступят через инвертор и VT1 на громкоговоритель ВА1. Важным достоинством данной схемы является ее экономичность, так как при отсутствии сигнала на выходе инвертора транзистор закрыт, и схема потребляет не более 0,5 мА.
Литература:
«Справочная книга радиолюбителя – конструктора» под редакцией Н. И. Чистякова. 1990 г.
Схема реле времени на 5 минут
Доброго всем времени суток! В последнее время стало поступать немало просьб о том, чтобы разъяснить принцип самостоятельного построения реле времени.
Прежде, чем начать рассказ о том, как это можно сделать, хочется немного рассказать о том, что же это за прибор. Принцип его работы настолько прост, что может вызвать восхищение. При достижении ручкой нуля, стирка заканчивалась. Такие реле времени являли собой цилиндр со спрятанным внутри часовым механизмом.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Реле времени схема
- Самодельное реле времени с задержкой от 1 минуты до 24 часов
- Таймеры и реле времени
- Схемы простых реле времени
- Реле времени схемы
- Схема реле времени с задержкой от 2 до 5 минут
- Схема простого реле времени для начинающих радиолюбителей
- Реле времени (таймеры)
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: ТАЙМЕР ЗАДЕРЖКИ Без Микросхем и Транзисторов НУ ОЧЕНЬ ПРОСТО!
youtube.com/embed/eP9oshYORIw» frameborder=»0″ allowfullscreen=»»/>
Реле времени схема
Одним из важныхэлементов автоматических устройств являются различные электронные реле времени, предназначенные для получения заданной выдержки времени при включении и выключении различных электрических устройств и, в частности, для автоматического прекращения времени экспонирования фотобумаги через заданный промежуток времени. На рис. Работает реле следующим образом. После того, как конденсатор С1 зарядится, ток в цепи базы прекращается. В момент замыкания контактов 1—2 в цепи коллектора будет проходить ток, который больше тока базы в Р раз b — коэффициент усиления по току транзистора, включенного по схеме с общим эмиттером.
Если этот ток больше тока срабатывания реле Р1, то оно сработает, замкнет свои контакты 1— 2 и включит исполнительную цепь например, лампу Л фотоувеличителя для фотопечати. Так как по мере заряда конденсатора С1 ток в цепи базы будет уменьшаться, это вызовет соответствующее уменьшение тока в цепи коллектора.
При токе коллектора, равном току отпускания реле Р1, последнее отпустит свой якорь, разомкнет контакты 1— 2 и выключит лампу Л фотоувеличителя. Для повторного включения реле следует выключить и снова включить переключатель В1, в качестве которого используют обычный сдвоенный перекидной тумблер.
Время заряда конденсатора С1 зависит от его емкости и сопротивлений резисторов R1, R2. Поэтому регулируя величину переменного резистора R2, можно изменять интервал выдержки времени. При указанных на схеме данных и использовании поляризованного реле типа РП-4, отрегулированного на ток срабатывания 0,8 ма и ток отпускания 0,4 ма, такое электронное реле обеспечивает выдержку времени до 15 сек.
Несколько рекомендаций по налаживанию описанного выше устройства. Прежде чем поляризованное реле РП-4 паспорт У. Затем нужно определить полярность включения обмотки в схеме используется только высокоомная секция.
При правильном включении обмотки реле, коллекторный ток, превышающий ток срабатывания реле, должен вызывать переброску якоря подвижного контакта из одного крайнего положения в другое.
В процессе регулировки реле РП-4 необходимо добиться, чтобы ток отпускания был минимальным. Это позволит увеличить время выдержки. В схеме можно использовать конденсаторы только с малой утечкой. Для более точной установки времени выдержки, которое наносится на шкалу переменного резистора R2, рекомендуется разбить его на несколько поддиапазонов шкал.
С этой целью в схеме следует предусмотреть дополнительный переключатель для скачкообразного изменения емкости конденсатора С1. Реле времени, собранное по схеме рис.
Составной транзистор имеет коэффициент усиления по току, равный произведению коэффициентов усиления по току отдельных транзисторов, и поэтому при одном и том же управляющем токе коллекторный ток получается гораздо большим, чем в предыдущей схеме.
Это позволило отказаться от применения дорогостоящего реле и заменить его обычным электромагнитным. Изменение выдержки времени осуществляется плавно — резистором R2 и скачками — переключателем В2. При испытании данной схемы с использованием реле типа РСМ-2 паспорт Каждый из конденсаторов С2, С3 набран из нескольких конденсаторов с минимальным током утечки и рабочим напряжением не менее 10 в.
Следует отметить, что пределы выдержки времени зависят от фактической емкости конденсаторов С1— С3 и величины утечки, поэтому они уточняются в процессе налаживания. Еще один вариант схемы реле времени на одном транзисторе приведен на рис.
В этом реле время выдержки определяется временем разряда конденсатора С1 через резисторы R1. R4 и входную цепь транзистора Т1. Изменяя величину переменного резистора R4, можно плавно изменять время выдержки.
В исходном состоянии напряжение на конденсаторе С1 равно нулю, а следовательно, на базе транзистора 77 напряжение отсутствует. Ток в цепи коллектора настолько мал, что реле Р1 не срабатывает.
При нажатии на кнопку Кн конденсатор С1 почти мгновенно заряжается до напряжения на выходе выпрямителя. Стоит только отпустить кнопку, как напряжение на конденсаторе С1 будет приложено минусом на базу транзистора, и коллекторный ток резко увеличится. При этом реле Р1 сработает, замкнет свои нормально разомкнутые контакты 1— 2, и в исполнительную цепь будет подано питание.
Якорь реле будет притянут до тех пор, пока конденсатор С1 не разрядится.
По мере разряда конденсатора ток коллектора будет уменьшаться, Когда он станет меньше тока отпускания реле, последнее разомкнет контакты 1— 2 и подача напряжения на исполнительную цепь прекратится. Время разряда конденсатора С1 в основном определяется переменным резистором R4, шкала которого проградуирована в секундах.
Электромагнитное реле Р1 имеет те же параметры, что и в предыдущей схеме. Трансформатор Тр1 выполнен на сердечнике Ш16, толщина набора 20 мм. Обмотка 1а содержит витков, а обмотка 16— витков провода ПЭВ-1 0, Для получения различных выпрямленных напряжений от , и го витка делаются отводы.
Управление работой реле осуществляется ручкой установки выдержки времени R1 и кнопкой Кн. Работает реле времени следующим образом: в исходном положении бумажный конденсатор С2 заряжен до напряжения на выходе выпрямителя и анодный ток имеет величину, достаточную для срабатывания поляризованного реле Р1.
Для того чтобы начался отсчет времени выдержки, необходимо нажать кнопку Кн. При этом конденсатор С2 практически мгновенно разряжается и на управляющей сетке левого триода лампы Л1 окажется большое отрицательное смещение, лампа запрется, ее анодный ток станет равным нулю, и реле Р1 отключится. Отключение реле Р1 вызовет размыкание контактов 1—2 Р1 и начало заряда конденсатора С2. Одновременно при замыкании контактов 2— 3 реле Р1 включается индикаторная лампочка Л2 и реле Р2.
Таким образом, отсчет выдержки времени начинается с момента отключения реле Р1. По мере заряда конденсатора С2 напряжение на нем возрастает, а следовательно, отрицательное напряжение на управляющей сетке уменьшается.
Уменьшение отрицательного напряжения на сетке лампы вызывает увеличение анодного тока. При значении анодного тока, равным току срабатывания реле Р1, последнее срабатывает и выключает питание промежуточного реле Р2 и сигнальной лампочки Л2.
Для повторного включения реле времени необходимо снова нажать на кнопку Кн.
В этом случае будет иметь место беспрерывное повторение циклов через промежутки времени порядка мсек.
Указанную величину пауз между циклами можно изменять в достаточно широких пределах, изменяя емкость конденсатора С3. Длительность цикла в широких пределах регулируется переменным резистором R1.
Поляризованное реле Р1 типа РП-4 паспорт У. Можно применить реле РП-5 с сопротивлением обмоток — ом. Реле Р2 электромагнитного тип г. Трансформатор Тр1 имеет сердечник из пластин Ш16, толщина набора 20 мм. Практически в конструкции можно использовать любой трансформатор питания от приемников третьего класса, выпускаемых нашей промышленностью.
Ретро радиоэлектроника, электронные схемы на лампах и транзисторах, статьи и полезные материалы для радиолюбителей. Электронные схемы Ламповые усилители Обработка звука Акустические системы Радиоприёмники на лампах Транзисторные радиоприёмники Детекторные радиоприёмники Радиопередатчики Радиостанции и трансиверы Измерения и настройка Питание устройств Антенны Разные схемы Статьи Начинающим Принципы и технологии Справочные данные История и факты Мастерская радиолюбителя Прислать материал Контакты О сайте.
Поделиться ссылкой. УКВ вопрос ответ FM унч история радио справочник КВ радиола стекло очистка металл антенна обработка стекла обработка поверхности сталь приемник окраска ламповый усилитель измерения ДВ супергетеродин транзисторный приемник передатчик СВ выпрямитель радиостанция трансивер усилитель начинающим детекторный приемник.
Схемы простых реле времени. Реле времени на транзисторе На рис. Реле времени на составном транзисторе Реле времени, собранное по схеме рис. Реле времени на транзисторе вариант 2 Еще один вариант схемы реле времени на одном транзисторе приведен на рис.
Электронное реле времени на лампе На рис. Источник: С. Матлин — Радиосхемы пособие для радиокружков , г. NET — ретро электроника, схемы на лампах и транзисторах, статьи для радиолюбителей. При использовании материалов с сайта ссылка на наш сайт обязательна!
Самодельное реле времени с задержкой от 1 минуты до 24 часов
Всем привет! Давно нашёл схему реле времени на таймере Собрал её и долго понять не мог как она работает и всё таки разобрался… Сейчас схема срабатывает примерно 7 минут… Добавочный резистор можно ставить тем самым увеличивая время интервала.
На схеме есть две лампы индикаторные, кнопка без фиксации , по схеме пытался попасть в микрофарад такого наминала нет, но в схеме он есть Поставил два конденсатора на и на 47 микрофарад… Светодиоды поставил автомобильные и следовательно сопротивления на них по ом я не ставил… Схема работает от 9 вольт которые должны подаваться постоянно! Вот что было написано к этой схеме: Таймер на 10 минут. По прошествии выбранного временного интервала загорается светодиод HL2. Переменным резистором можно подстроить временной интервал.
Принципиальные схемы реле задержки времени, автоматических изменять время задержки отключения нагрузки от 5 до 30 мин (с шагом 5 мин) при.
Таймеры и реле времени
Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой. Как сделать реле времени своими руками.
Что же такое реле времени?
Схемы простых реле времени
Реле времени предназначены для обеспечения определенной последовательности работы элементов электрической схемы. Например, такие приборы применяются в случаях, когда необходимо автоматически выполнить какое-то действие не сразу после появления управляющего сигнала, а через установленный промежуток времени, либо если необходимо повторять какое-то действие с заданной периодичностью. Реле времени позволяют значительно сэкономить на электроэнергии путем включения света и автоматического выключения его через несколько минут или секунд. Очень удобно использовать такие устройства в системах освещения подъездов, холлов общественных зданий и т. Реле времени пневматическое РВП

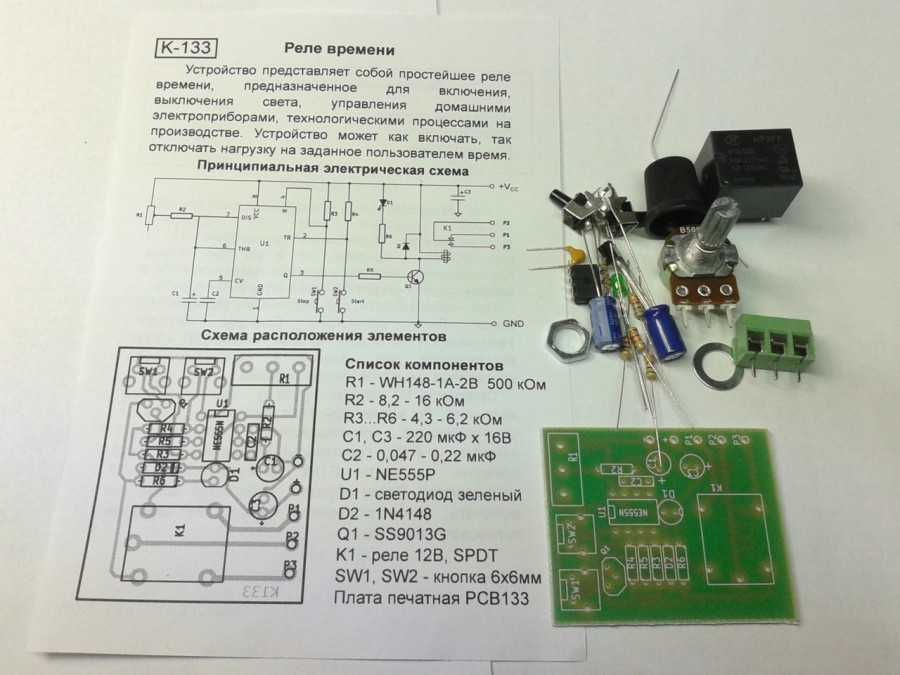

Регулировка времени осуществляется переменным резистором R1. Питание платы 12 Вольт.
Реле времени схемы
Порой возникает необходимость в отсроченном включении или выключении тех или иных электроприборов. Существуют специальные электронные схемы задержки времени срабатывания, которые называются реле времени. Их задача сводится к тому, что после своего ключения подачи питающего напряжения на саму схему они ждут определенное время, по истечению которого происходит их срабатывание и замыкание управляющих контактов обычного реле, что стоит внутри их схемы. Эти контакты являются ключами, что уже могут управлять включением или выключением различных сторонних электрических устройств, нуждающиеся в подобной задержки времени. Время задержки можно выставить изначально специальным переменным резистором, который находится на самом корпусе реле времени.

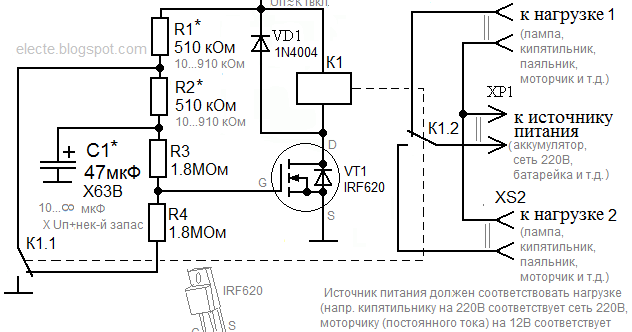

Схема реле времени с задержкой от 2 до 5 минут
Всё сделал по схеме, не работает! Конденцатор С1 — мф, резистор R2 — 10ком, транзистор — С сильно греется при подаче питания, пальцы обжегает, вчём причина??? Не пойму сто раз всё проверил. Возможно сопротивление обмотки реле слишком низкое поэтому через транзистор течёт большой ток возможно транзистор от этого перегорел и ушёл в к. Обычно в такие схемы последовательно с транзистором я ставил резистор с небольшим сопротивлением для ограничения тока но так как у обмоток реле обычно итак достаточно большое сопротивление то можно обойтись и без него но на всякий случай можно поставить.
Ещё такое может быть если неправильно поставить диод. На импортных и отечественных диодах маркировка различается.
Как сделать простое реле времени своими руками, пайка схемы задержки времени, работающее от напряжения 12 вольт. Тема: как.
Схема простого реле времени для начинающих радиолюбителей
Ведь именно по часам и минутам мы распределяем свой распорядок дня, а эти дни складываются в недели, месяцы и годы. Можно сказать, что без времени мы бы потеряли какой-то определенный смысл в наших действиях, а еще точнее, в нашу жизнь однозначно бы ворвался хаос. Я уж даже не буду рассказывать про деловых людей, кто каждый день ходит на совещание по часам
Реле времени (таймеры)
Схема представляет собой простую конструкцию, включающее свет на 1 — 1,5 минуты , а затем его автоматически отключающее. Устройство подключается параллельно стандартному выключателю света SА и в дежурном режиме электроэнергии практически не использует. Схемотехника конструкции очень проста.
В момент первого включения тумблером SВ1 емкость С1 разряжена, а потому зарядный ток следует на базу составного эмиттерного повторителя.
Одним из важныхэлементов автоматических устройств являются различные электронные реле времени, предназначенные для получения заданной выдержки времени при включении и выключении различных электрических устройств и, в частности, для автоматического прекращения времени экспонирования фотобумаги через заданный промежуток времени. На рис.
Добавить в избранное. Защита телефонной линии Громкая сирена сигнализации Переключатель двух гирлянд Карманный стереоприемник Тиристоры Мощные кварцевые генераторы для мостовых измерителей Охранный таймер Схема брелка для электронного выключателя. Ру — Все права защищены. Публикации схем являются собственностью автора. Схема таймера с автоматическим выключением. Категория: Таймеры Этот таймер отличается от многих описанных двумя важными свойствами. Во-первых, с его помощью можно установить не только один интервал времени, спустя который нагрузка должна включиться, но второй интервал времени, — продолжительность работы нагрузки.
Предыстория такова: Летом как известно появляются мухи комары, которые спать мешают. Комары залетают в комнату не всегда, так что смысла включать репеллент ежедневно нет. Но когда ложишься спать и они начинают жужжать, приходится включать отпугиватель.
