Обозначение выключателей и розеток на схемах, условные графические обозначения
Без розеток и выключателей, обеспечивающих не только бесперебойный контакт техники с электричеством, но и отвечающих за безопасность, не обходится ни одно строительство дома. Поэтому, правильное расположение питания для светильников, телевизоров, микроволновой печи, чайника, фена, электрической бритвы и многого другого так важно. Если человек не специалист, то навряд ли он будет самостоятельно рисовать чертеж с розетками и выключателями, но знать их обозначение будет полезным: так проще разобраться в готовом плане и внести корректировку.
Электрику без разницы, где разместить коробки электрических узлов, розетки и счетчик, поэтому после составления схемы он отдаст вам ее на согласование. ГОСТом разработана единая система обозначения электротехнических элементов. Стандарт предусматривает условно-графические рисунки в проектах для удобного чтения и трактования. Стоит понимать, что проект- это не просто бумага, а официальный документ и составляется по всем принципам и нормам.
Содержание
- Обозначения розеток и выключателей на электрических схемах
- Основные стандарты, определяющие условные изображения электрооборудования (в т.ч. розеток, выключателей, переключателей) на схемах и строительных чертежах
Обозначения розеток и выключателей на электрических схемах
Что называется розеткой? В понимании обычного человека — это конструкция для питания электроприборов электричеством. А если говорить языком электрика, то розеткой называется безопасная передача электроэнергии от сети до электрического прибора. Она состоит из корпуса, контактных разъемов и фиксирующего гнезда. Что такое розетка разобрались, далее нужно узнать, как обозначить ее на рисунке.
Штепсельные розетки с открытой установкой могут быть однополосными или двухполосными. Обозначение -полукруг с одной и двумя вертикальными полосами.
Обозначение говорит о розетках без заземления. Розетки со скрытым монтажом обозначаются по-другому, это холмик с полосой и отведением вверх, либо несколько отведений, если розетка трехполосная.
Электрические гнезда для влажных помещение обозначаются закрашенным полукругом с полосой и одним отведением, это значит, что розетка с заземлением. Если отведения нет, то без заземления. Такие розетки обладают повышенной влагостойкостью.
Компьютерные розетки обозначаются так же, как и обычные с заземлением.
Определение влагозащищенного штепселя с внутренней установкой в ГОСТе не описано, поэтому можно придумать условное обозначение, чтобы не запутаться.
Выключатели на плане тоже отображаются просто.
- Однополосный выключатель с открытой установкой обозначается кругом и отходящей кочергой.
- Если кнопок выключателя больше одной, то к рисунку добавляются крючки.
- Если установка скрытая, то это круг с отведением и полосой поперек, чем больше полос, тем больше выключателей.
- Если устанавливаются влагозащищенные выключатели, то круг закрашивается.
- Если выключатель проходной, тогда обозначение в схемах другое. Один переключатель — круг с отходящей кочергой с обеих сторон, к кочерге добавляются крюки, если переключателей больше.
Блоки могут быть комбинированными, то есть в одном месте выключатель и розетка. Тогда применяются следующие обозначения:
- Полукруг с полосой по центру и отходящая в сторону полоса с чертой поперек — блок со скрытой установкой, однополосным выключателем и розеткой без заземления.
- Заземляющий контакт, обозначается чертой поперек полукруга.
- Если выключателя два, то полосы отходят в обе стороны. Блок с одним штепселем и одним выключателем — обозначается полукругом, вертикальной полосой посередине и отведением в сторону. Два выключателя обозначаются двумя отведениями от полукруга и черточками поперек.
Вся информация по обозначению выключателей и розеток на схемах описана в ГОСТ 21.210-2014.
Основные стандарты, определяющие условные изображения электрооборудования (в т.ч. розеток, выключателей, переключателей) на схемах и строительных чертежах
После составления чертежа, он отдается на согласование в пожарную инспекцию, поэтому так важно правильно обозначить штепсели и выключатели.
Это вовсе не означает, что произвольная форма не допускается, однако преимущество отдается вышеописанным обозначениям розеток на чертеже.
Теоретически проложить кабель можно по любой стене и вывести розетку и выключатель, но на практике учитывается ряд нюансов: расположение водоотведения, окон, дверей и выхода.
Установка открытых розеток используется, если электропроводка наружная и крепится к стене подрозетником.
В жилых помещениях открытая установка используется не часто, потому что это не безопасно, электрические провода находятся в зоне доступа или крепятся к стене.
Для монтажа это удобно, но со стороны безопасности и эстетики — не очень. В условных обозначениях можно встретить розетку двухполосную сдвоенную, двухполосную или трехполосную с защитным контактом, двухполосную сдвоенную с защитным контактом.
Установка закрытых розеток проектируется еще до начала чистовой отделки, провода прячутся в стенах, а внешнее оборудование находится на одном уровне со стеной. Корректировка закрытых установок подразумевает повреждение стены и покрытия на ней.
Поэтому нужно ответственно подойти к схеме электропроводки, чтобы не портить потом дорогой ремонт.
Штепсельные розетки закрытого типа называют еще “утопленными”. На схеме могут обозначаться двухполосные, трехполосные, двухполосные сдвоенные и с защитными контактами.
Выключатель и переключатель может быть с одной или несколькими клавишами, для регулировки интенсивности освещения или подключения дополнительных световых приборов.
Возможность установки сложной электрической сети определяется специалистом.
Для некоторых приборов нужно несколько выключателей, переключателей и розеток, а также совместных блоков.
К стандартным обозначениям выключателей и штепселей на схемах относятся:
- выключатели однополосные сдвоенные,
- двух трехполосные,
- выключатели со скрытыми установками,
- переключатели на два направления с защитой IP20-23 и IP 44-55,
- однополосные,
- двухполосные
- и трехполосные.
Условные графические обозначения элементов в электросхемах
Главная » Электрические схемы (электросхемы)
Электрические схемы (электросхемы)
Просмотров 1.2k. Опубликовано
Обновлено
На данной странице сайта я привел условные графические обозначения основных элементов электрооборудования, наиболее часто встречающихся в электрических схемах проектов электроснабжения жилых домов, квартир. Это обозначения розеток, выключателей, светильников, трансформаторов, ламп, счетчиков и т. д.
Провода силовой цепи | Светильник с лампой накаливания | |||||||||||
Провода цепи управления | Лампа сигнальная | |||||||||||
Пересечение проводов без соединения | Светильник с ДРЛ | |||||||||||
Соединения проводов | Светильник настенный с лампой накаливания | |||||||||||
Постоянный ток | Светильник потолочный с лампой накаливания | |||||||||||
Переменный ток | Светильник с люминесцентной лампой | |||||||||||
Вводной щит | Пусковая аппаратура для люминесцентных ламп | |||||||||||
Распределительный щит | Трансформатор однофазный | |||||||||||
Щит рабочего освещения | Заземление | |||||||||||
Щит аварийного освещения | Звонок электрический | |||||||||||
Счётчик | Кнопка звонка электрического | |||||||||||
Коробка ответвительная | Двигатель асинхронный с короткозамкнутым ротором | |||||||||||
Розетка штепсельная | Двигатель асинхронный с фазным ротором | |||||||||||
Розетка штепсельная с заземляющим контактом | Предохранитель | |||||||||||
Розетка накладная с заземляющим контактом | Катушка электромеханического устройства | |||||||||||
Выключатель одноклавишный | Кнопка «Пуск» | |||||||||||
Выключатель двухклавишный | Кнопка «Стоп» | |||||||||||
Переключатель одноклавишный | Выключатель трёхполюсный с автовозвратом | |||||||||||
Переключатель двухклавишный | Рубильник однофазный | |||||||||||

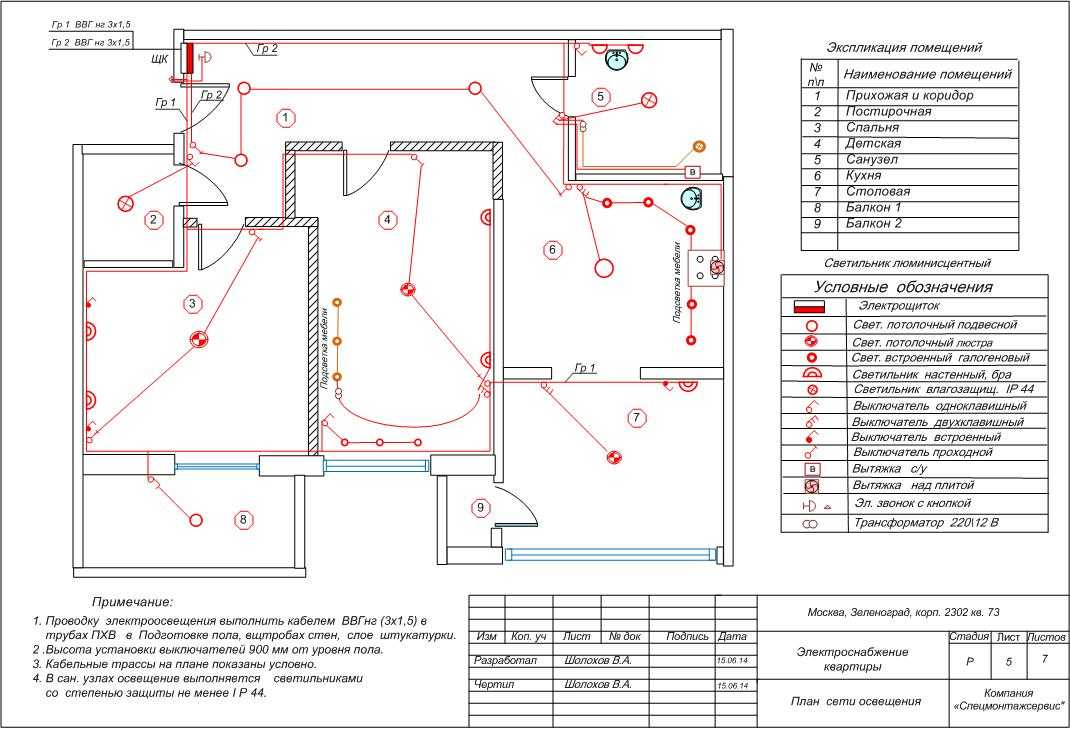

Пример, электрическая схема квартиры.
основных схемных символов | Электроника и электрические символы
— Реклама —
Электрические символы представляют собой графическое представление основных электрических и электронных устройств или компонентов. Эти символы используются в схемах и электрических схемах для распознавания компонента. Его также называют схематическим символом. Каждый компонент имеет типичную функциональность в соответствии с его эксплуатационными характеристиками.
В электронной схеме или схематическом чертеже используется проводной путь между электронными компонентами для замыкания цепи. Эти компоненты представлены соответствующими символами для него.
Электрические и электронные символы, используемые в цепях, определяются различными национальными и международными стандартами. Например. Стандарт IEC, стандарт JIC, стандарт ANSI, стандарт IEEE и т. д.,
— Реклама —
Хотя электрические символы стандартизированы, они могут различаться в зависимости от страны или инженерной дисциплины в зависимости от традиционных соглашений.
Это позволяет любому легко и ясно читать электрические схемы или электрические принципиальные схемы и планы этажей.
Электрические символы представляют собой компоненты электрических и электронных схем и не определяют какую-либо функцию или процесс, если только схема не реализована с использованием компонентов, которые физически используются. (например, схема на макетной плате или собранная печатная плата)
Для каждого электрического компонента или устройства, используемого в цепи, например пассивных компонентов, активных компонентов, измерительных приборов, логических элементов и т. д., имеется символ схемы.
A несколько электронных символов, которые можно использовать на принципиальных схемах, приведены ниже для справки:
Wire Symbols
Electrical wire
Connected wires
Not Connected wires
Ground Symbols
Earth Ground
Chassis Заземление
Цифровое/Общее заземление
Индуктор
Катушка индуктивности с железным сердечником
Катушка переменной индуктивности
Определение катушки индуктивности: Это устройство, которое временно накапливает энергию в виде магнитного поля.
Lamp/Light Bulb Symbols
Lamp / light bulb
Lamp / light bulb
Lamp / light bulb
Switch and Relay Symbols
SPST Toggle Switch
SPDT Toggle Switch
9006 Jumper
DIP SWELTER 9003
DIP SWEATE
DIP. )
Реле SPST/реле SPDT
Паяный мост
Другое определение реле путем размыкания и замыкания цепей26. Релейные переключатели используются для размыкания и замыкания цепей электромеханическим или электронным способом.
Resistor (IEEE)/ Resistor (IEC)
Potentiometer (IEEE)/(IEC)
Variable Resistor / Rheostat (IEEE)/(IEC)
Триммер резистор
Thermistor
Фоторезисторист / светозависимый резистор (LDR)
Определение резистора: . Как предполагает название, они сопротивляются потоку. напряжение, проходящее через цепь точным и контролируемым образом.
Capacitor
Polarized Capacitor
Variable Capacitor
Definition of a Capacitor: It is a device that is used to store electrical energy in an electric field. Это пассивный электронный компонент.
Антенна/антенна
Антенна/антенна
Дипольная антенна
Определение антенны: Это электрическое устройство, которое преобразует электрическую энергию в радиоволны и наоборот.
Power Supply Symbols
Voltage Source/ Current Source
Battery Cell/ Battery
Controlled voltage source/Controlled Current source
AC voltage source/Generator
Символы счетчиков
Voltmeter/Ammeter
Ohmmeter/Wattmeter
Diode/LED Symbols
Diode/Zener Diode
Tunnel Diode/Light Emitting Diode
Диод Шоттки/Варикап
Фотодиод
Определение светодиода: Это полупроводниковое устройство, излучающее свет при прохождении через него электрического тока.
NPN Bipolar Transistor/ PNP Bipolar Transistor
NMOS/PMOS Transistor
JFET-N Transistor/ JFET-P Transistor
Darlington Transistor
Определение транзистора: Это полупроводниковое устройство, используемое для усиления или переключения электронных сигналов и электроэнергии.
Разные символы
Motor/ Transformer
Fuse
Electric bell/Buzzer
Microphone / Loudspeaker
Op-amp /Schmitt trigger
Bus
Шина
Аналого-цифровой преобразователь (АЦП)
Цифро-аналоговый преобразователь (ЦАП)0026
Optocoupler
Crystal Oscillator
Logic Gate Symbols
AND /NAND Gate
XOR Gate / NOT Gate
OR /NOR Gate
D-триггер /Мультиплексор (MUX) от 2 до 1
0026
Эта статья была впервые опубликована 18 апреля 2020 г.
и обновлена 9 февраля 2021 г.
Наиболее распространенные схематические обозначения, используемые в электронике
By Øyvind Nydal Dahl 37 комментариев
Чтобы иметь возможность читать схемы, вы должны знать основные схематические символы, используемые в электронике. Но вам не нужно запоминать их все. Для начала обычно достаточно знать аккумулятор, резистор, конденсатор, транзистор, диод, светодиод и переключатель.
Позже, когда вы столкнетесь с незнакомыми символами, вы сможете вернуться сюда, чтобы определить, что это такое.
Ниже приведен обзор наиболее часто используемых символов на принципиальных схемах.
Аккумулятор
Символ аккумулятора показан ниже.
Предполагается, что большая и маленькая линии обозначают один элемент батареи, поэтому на изображении ниже можно предположить двухэлементную батарею на 3 В. Но обычно люди просто рисуют символ батареи с одной или двумя ячейками, независимо от напряжения. .
Конденсатор
Конденсаторы либо поляризованы, либо нет. Символы, которые обычно используются для этих двух, показаны ниже.
Поляризованный конденсатор маркируется знаком «+». Важно различать эти два, потому что поляризованный конденсатор должен быть правильно размещен в соответствии со знаком «+».
Схематические обозначения поляризованных и неполяризованных конденсаторов
Резистор
Схематическое обозначение резистора рисуется двумя разными способами. Резистор американского типа нарисован в виде зигзагообразного резистора, а резистор европейского типа — в виде прямоугольного резистора.
Несмотря на то, что я из Европы, мне нравится рисовать зигзагообразную версию. Я думаю, что это легче рисовать и выглядит лучше.
Резистор американского типа Резистор европейского типа
Потенциометр
Потенциометр нарисован несколькими различными способами. Символ обычно изображается в виде резистора со стрелкой на нем или направленным вниз, как показано ниже.
Диод
Семейство диодов имеет несколько различных символов, поскольку существует несколько различных типов диодов. Ниже представлены стандартный диод, стабилитрон, диод Шоттки и светоизлучающий диод (СИД).
Различные обозначения диодов
Схематические обозначения транзистора
Наиболее распространенными типами транзисторов являются транзистор с биполярным переходом (BJT), транзистор Дарлингтона и полевой транзистор (FET). Схематические обозначения для этих типов показаны ниже:
Условные обозначения транзисторов
Схематическое обозначение интегральной схемы
Интегральная схема (ИС) обычно изображается в виде прямоугольной коробки с контактами. Ниже показан пример КМОП IC 4017.
Схематический символ для 4017 IC
Логические элементы
Вот схематические обозначения логических элементов:
Логические элементы
Катушка индуктивности
Символ катушки индуктивности выглядит как скрученный провод, так как это, по сути, катушка индуктивности.
Трансформатор
Символ трансформатора выглядит как две катушки индуктивности с чем-то между ними. Это потому, что это в основном то, чем является трансформатор.
Символ трансформатора
Переключатель
Переключатель может быть представлен на принципиальной схеме различными способами. Ниже приведены несколько примеров:
Три разных символа переключателя
Операционный усилитель
Операционный усилитель или «операционный усилитель» представлен в виде треугольника с двумя входами и одним выходом. В некоторых случаях контакты блока питания удалены, но вам все равно нужно подключить их, чтобы он работал.
Символы питания
На больших принципиальных схемах обычно имеется много подключений к источнику питания. Для упрощения обычно используются символы питания для земли и VDD (или VCC), как показано ниже.
символы питания для заземления и VDD
В цепях с двойным питанием, то есть положительным, нейтральным и отрицательным, у вас обычно есть третий символ питания, который выглядит как символ VDD, только перевернутый.
