Электрическая схема насоса отопления: Электрическая схема циркуляционного насоса отопления

Электрическая схема циркуляционного насоса отопления

» насос для отопления

Каждый знает, что топливо для отопления всегда становится дороже. Затруднительно представить себе существование жителя в РФ без обогрева квартиры. Абсолютно в каждой части Российской Федерации необходимо в зимнее время года отапливать коттедж. Каждый здравомыслящий хозяин дома хочет узнать: что сделать, чтобы улучшить отопительный комплекс дачи. На интернет сайте собрано много отопительных систем квартиры, использующих исключительно разные принципы получения обогрева. Любую систему обогрева рекомендуется монтировать по отдельности или комбинировать.

Электрическая схема циркуляционного насоса отопления

В последнее время наблюдается большое разнообразие конструкций и видов насосов. Для примера мы рассмотрим принцип работы и схему подключения наиболее распространенного циркуляционного насоса.

Основное предназначение – создание напора для нормальной циркуляции воды в какой-либо отопительной системе между котлом и батареями отопления.

Самыми распространенными являются герметичные без дроссельного типа. Они не требуют смазки и замены прокладок. В качестве смазывающего и охлаждающего элемента используется обычная вода из отопления. Кроме того вода обеспечивает бесшумную его работу. Без дроссельный насос имеет чугунный корпус, его ротор изготовлен из стали или износостойкого пластика.

Источник: http://electric-220.ru/news/skhema_podkljuchenija_nasosa/2012-09-02-165

Электрическая схема циркуляционного насоса отопления

Данная статья пригодится для тех кто хочет обогреть помещение небольшой площади до 50 м² или использовать такой котел для подогрева жилья в ночное время суток, при много тарифном учете электроэнергии.

Электрическая схема подключения

При подключении электроэнергии к электрической схеме, фаза через включенный автомат F1 и замкнутый контакт S1 термостата, подает питание на нагревательный элемент (ТЭН). Автомат выбирайте по мощности термоэлектрического нагревателя, если мощность нагрузки составляет более 3 кВт (т. к. контакты терморегуляторов обычно рассчитаны на ток 16 ампер), то необходимо применить контактор через силовые контакты которого подключить более мощные нагревательные элементы.

Для более эффективной работы системы отопления в схему лучше добавить циркуляционный насос, который подключается от контакта F2 теплового реле с номиналом указанным в паспорте двигателя, через контакт S2 терморегулятора со встроенным датчиком температуры воздуха.

F1 — автомат защиты нагревательного элемента

F2 — тепловое реле защиты циркуляционного насоса

S1 — контакт термостата датчика на трубе обратки отопления

Принципиальная схема подключения

Простейшая система отопления состоит из водонагревательного бака котла, модульного щита, терморегуляторов и циркуляционного насоса

Котел из стальной трубы

Потребуется стальная труба диаметром 200-300 мм, длиной 50-100 см; две пластины размером 40×40 см, толщиной 4-5 мм; гайка под резьбу нагревательного элемента; два сгона с диаметром труб отопления. Для изготовления водонагревательного бака воспользуйтесь услугами профессионального сварщика. Пластины привариваются с торцов металлической трубы, в одной из них вырезается отверстие под нагревательный элемент, сверху отверстия наваривается гайка в которую будет вкручиваться тэн. С боку котла на расстоянии 10 см от краев, привариваются два сгона для подключения к ним «обратки» и «подачи» труб отопления.

Термоэлектрический нагреватель (ТЭН) с резьбой и терморегулятором

Нагревательный элемент берется стандартный для водонагревателей накопительного типа с резьбовым соединением. Он содержит терморегулятор который будет использоваться для защиты от перегрева тэна в случае порыва системы отопления и выхода из нее воды.

Терморегулятор с погружаемым датчиком температуры

Датчик погружного действия состоит из медной гильзы (трубки) запаянной с одной стороны, через капиллярную трубку соединенный с герметичным блоком управления с другой стороны. Внутри гильзы и капиллярной трубки содержится инертный газ. Изменение температуры приводит к расширению или сжатию газа, который воздействует на электрические контакты блока управления, включая и отключая нагрузку подключенную к ним. Датчик термостата крепится хомутами к трубе и укрывается теплоизоляцией.

Терморегулятор со встроенным датчиком температуры воздуха

Источник: http://electro.narod.ru/instructions/heating_220volt.htm

Электрическая схема циркуляционного насоса отопления

Вопрос задал: sokrat. 19 Сентября 2012

Комментарии

2 года назад

sokrat

Ясно, буду делать схему 3, поскольку место монтажа ограничено и нет возможности поставить байпас в горизонтальную плоскость по схеме 2. От схемы 1 отказываюсь.

1. По схеме 3 вода будет стоять внутри насоса? Якобы работает закон сообщающихся сосудов?

2. Чему равны углы самотекучести в естественной системе отопления? На каждый метр сколько см опускать?

3. О каком перегреве может идти речь, если мой котёл позволяет задавать температуру в трубах?Например, задав 60 градусов, температура в самой ближней точке трубы к котлу будет 60 градусов.

4. Что такое ленинградка?

5. Если вы заметили, то на прямом участке отопительной трубы (У меня труба наружным диаметром 76 мм) будет установлен один шаровой кран, который я буду открывать в случае поломки насоса или отключения электричества (у меня есть кран 1 1/2 дюйма= внутр. диаметр 38 мм). Ранее вы говорили, что зауженный диаметр на трубе может ухудшить циркуляцию. Кран какого диаметра вы посоветуете? Моего крана будет достаточно?

6. В данной системе при пуске насоса не произойдет ли вытекание воды из расширительного бака? И почему она не будет работать на 100%.

Источник: http://www.builderclub.com/vopros-otvet/1726/shemy-ustanovki-cirkulyacionnogo-nasosa-v-sisteme-otopleniya-doma

Смотрите также:

• Бесперебойное питание для насоса отопления
• Водяной насос для отопления цена, купить

04 ноября 2022 года

Схемы подключения насоса отопления: варианты и пошаговый инструктаж

Равномерное распределение тепла в доме с автономной отопительной системой обусловлено используемой моделью перекачивающего устройства. За счет этого оборудования обеспечивается принудительное движение теплой среды по трубам и радиаторам.

Чтобы определить, какая схема подключения насоса отопления будет оптимальной для самостоятельного воплощения, предстоит учесть многие детали. В этой статье подробно рассмотрим возможные схемы подключения, детально разберем правила подключения.

А также уделим внимание тонкостям выбора места под установку, дополнив материал тематическими фото и схемами.

Содержание статьи:

• Плюсы и минусы применения насоса отопления
• Выбор места врезки прибора в систему
  • Где можно поставить насос?
  • Бывают ли исключения из правил?
  • Отопление с группой отдельных магистралей
• Схемы для разного типа систем
• Насос и котел на твердом топливе
• Схема монтажа насоса
• Установка дополнительного оборудования
• Правила подключения к электропитанию
• Выводы и полезное видео по теме

Плюсы и минусы применения насоса отопления

Еще пару десятков лет назад в частном секторе дома оснащались отоплением самотечного типа. В качестве источника тепла использовалась дровяная печь или газовый котел. Для габаритных циркуляционных приборов оставалась всего одна область применения – сети централизованного отопления.

Сегодня же производители оборудования для отопления предлагают менее габаритные агрегаты, обладающие следующими преимуществами:

1. Увеличилась скорость передвижения теплового носителя. Выработанное котлом тепло достаточно быстро поступает в радиаторы. За счет этого существенно ускорился процесс прогрева помещений.
2. Чем больше скорость движения, тем выше пропускная способность труб. Это означает, что идентичный объем тепла может быть доставлен в комнаты, магистралью с меньшим диаметром.
3. Схемы водяного отопления претерпели значительных изменений. Магистраль может быть проложена с самым незначительным уклоном. Также сложность и протяженность линии может быть какой угодно. Основное правило – рациональный выбор отопительного насоса исходя из требуемой мощности.
4. С помощью бытового циркуляционного прибора стала возможна организация теплых полов в доме, а также эффективной системы отопления закрытого типа.
5. Появилась возможность спрятать всю отопительную линию коммуникаций, проходящую через комнаты, что не всегда благополучно сочетается с дизайном помещения. Достаточно распространены варианты укладки труб за натяжными потолками, в стенах или под покрытием полов.

К недостаткам насосных систем относят обусловленность функционирования от подачи электричества и его расходование перекачивающим аппаратом в отопительный сезон.

Ведущей фирмой Grundfos, занимающейся разработкой оборудования для отопления были выпущены инновационные модели циркуляционных насосов Alpfa2, способных менять производительность, исходя из потребностей отопительной системы, что позволяет экономить на потреблении электричества

Поэтому если участок часто лишается электроснабжения, целесообразно будет установить устройство для обеспечения электроэнергией в бесперебойном режиме. Второй недостаток не является критичным и может быть устранен мощности и модели циркуляционного насоса.

Выбор места врезки прибора в систему

Установка циркуляционного насоса предполагается на участке сразу после теплогенератора, не доходя до первой линии разветвления. Не имеет значения выбранный трубопровод – это может быть как подающая, так и обратная магистраль.

Где можно поставить насос?

Современные модели бытовых агрегатов для отопления, выполненных из высококачественных материалов, выдерживают температуру максимум в 100 °C. Однако, на более высокий нагрев теплоносителя большинство систем не рассчитаны.

Температурный показатель теплоносителя в сети персонального отопления нечасто доходит даже до 70 °C. Котел также не прогревает воду выше 90 градусов

Одинаково эффективной будет его работоспособность как на подающей, так и на обратной ветке.

И вот почему:

1. Плотность воды при нагреве до 50 °C равна 987 кг/м³, а при 70 градусах – 977,9 кг/м³;
2. Отопительный агрегат способен вырабатывать гидростатическое давление в 4-6 м водного столба и перекачивать почти 1 т теплоносителя в час.

Из этого можно сделать заключение: малосущественная разница в 9 кг/м³ между статистическим давлением движущегося теплоносителя и обраткой не влияет на качество обогрева помещений.

Бывают ли исключения из правил?

В качестве исключения могут послужить недорогие — с прямым типом сгорания. В их устройстве не предусмотрена автоматика, поэтому в момент перегрева теплоноситель начинает кипеть.

Установка коллекторной разводки в отопительной системе, применяющей твердотопливный котел считается наиболее эффективной. Однако такого вида обогрев частного дома относится к наиболее сложным в исполнении

Проблемы начинают возникать в том случае, если установленный в подающую магистраль электронасос начинает наполняться горячей водой с паром.

Тепловой носитель проникает через корпус с рабочим колесом и происходит следующее:

1. За счет действия газов на крыльчатку перекачивающего прибора происходит снижение КПД агрегата. В результате коэффициент скорости циркуляции теплового носителя существенно понижается.
2. В расширительный бачок, расположенный вблизи всасывающего патрубка, поступает недостаточное количество холодной жидкости. Перегрев механизма увеличивается и формируется еще больше пара.
3. Большое количество пара при попадании в крыльчатку полностью останавливает передвижение теплой воды по магистрали. Из-за возрастания давления происходит срабатывание . Выброс пара осуществляется непосредственно в котельную. Создается аварийная обстановка.
4. Если в этот момент не потушить дрова, клапан не сможет справиться с нагрузкой и произойдет взрыв.

На практике, от начального момента перегрева до срабатывания предохранительного клапана проходит не больше 5 минут. Если же монтировать циркуляционный механизм на обратной ветке, тогда отрезок времени, за который пар поступит в устройство, увеличивается до 30 минут. Этого промежутка будет достаточно для устранения подачи тепла.

В недорогих теплогенераторах, изготовленных из металла невысокого качества, давление срабатывания клапана-предохранителя соответствует 2 Бар. В качественных твердотопливных котлах – этот показатель 3 Бар

Из этого можно сделать вывод, что нецелесообразно и даже опасно устанавливать циркуляционное устройство на подающую магистраль. Насосы для твердотопливных теплогенераторов лучше всего монтировать в обратный трубопровод. Однако к автоматизированным системам это требование не относится.

Отопление с группой отдельных магистралей

Если отопительная система разведена на две отдельные линии, отапливающие правую и левую стороны коттеджа или несколько этажей – более практичным будет установить для каждой из ветвей индивидуальный насос.

При монтаже отдельного прибора для тепловой линии второго этажа появляется возможность экономить, регулируя необходимый режим работы. За счет того, что тепло обладает свойством подниматься, на втором этаже всегда будет теплее. Это позволит снизить скорость циркуляции теплоносителя.

Врезка насоса производится аналогично – на участке, находящемся сразу после теплового генератора до первого ответвления в этом контуре отопления. Обычно при монтаже двух агрегатов в двухэтажном доме расход топлива на обслуживание верхнего этажа будет значительно меньше.

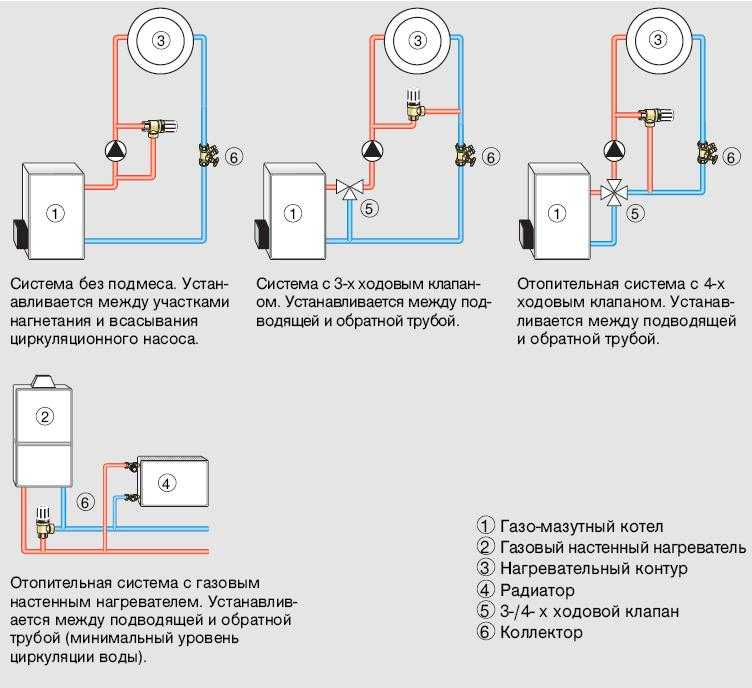

Схемы для разного типа систем

Изначально необходимо определиться с зоной врезки циркуляционного устройства. С его помощью осуществляется процесс активного движения жидкости – поток проходит через котел и принудительно направляется к радиаторам отопления.

Для расположения бытового насоса необходимо определить наиболее удобный участок, чтобы его легко можно было обслуживать. На подаче он устанавливается после и отсечной арматуры котла.

Для того, чтобы проводить техническое обслуживание и контроль функционирования оборудования, необходимо устанавливать отсечные краны. Таким образом любой элемент системы отопления можно снять без полного демонтажа магистрали

На обратном трубопроводе насос ставится после расширительного бачка перед тепловым генератором.

Из-за наличия в воде различных механических примесей, например, песка могут возникнуть проблемы в работе перекачивающего механизма. Частицы способствуют заклиниванию крыльчатки, а в худшем случае – остановке мотора. Поэтому непосредственно перед агрегатом потребуется поставить сетчатый фильтр-грязевик.

Схема подключения твердотопливного котла основана на двух важных элементах, позволяющих ей эффективно функционировать в системе отопления частного дома. К ним относится: группа безопасности и смесительный узел на основе трехходового смесительного клапана

Отдельно стоит затронуть вопрос отопительной системы открытого типа. Она способна работать в двух режимах – с принудительной и самотечной циркуляцией теплоносителя.

Второй вариант больше подходит для местности с частым обесточиванием. Это значительно экономнее, нежели приобретение бесперебойника либо генератора. В этом случае агрегат с отсечной арматурой необходимо устанавливать на , а в прямую магистраль производить врезку крана.

В магазинах можно встретить готовые узлы с байпасом. На месте проточного крана на них расположен обратный пружинный клапан. Это решение не рекомендуется применять — клапан производит силу сопротивления в 0,1 Бар, что значится как большой показатель для циркуляционной системы самотечного типа.

Лучше использовать вместо него лепестковый клапан. Однако его монтаж выполняется строго по горизонтали.

Насос и котел на твердом топливе

Подсоединение насоса к системе с твердотопливным агрегатом осуществляется на обратной линии. В этом случае применяется подключение перекачивающего прибора в контур котла с байпасом и трехходовым смесительным клапаном. В дополнение последний может быть оснащен сервоприводом и накладным температурным датчиком.

Схема подключения твердотопливного котла основана на двух важных элементах, позволяющих ей эффективно функционировать в системе отопления частного дома. К ним относится: группа безопасности и смесительный узел на основе трехходового смесительного клапана

Вследствие того, что максимальная производительность отопительного оборудования используется полной мерой только в холодный период, возможно осуществить установку теплоаккумулятора (ТА). Он способен поглощать избыточное тепло, а затем, по требованию, отдавать его контуру отопления.

Этот аккумулятор выполнен в форме бака и обложен теплоизоляционным материалом. С одной стороны устройства расположено два патрубка, предназначенные для его подключения, и два с другой – для подсоединения к линии радиаторов.

У теплоаккумулятора есть два контура: малый и большой. Первый получает энергию от котла, второй – отдает по надобности теплоноситель отопительной системе

В процессе прохождения жидкости через котел, который функционирует на максимуме, теплоноситель в тепловом аккумуляторе со временем прогревается до 90-110 градусов. В большом контуре требуется врезка еще одного циркуляционного прибора.

В зависимости от меры остывания жидкости в системе, обеспечивающей отопление, через клапан сюда будет входить необходимо количество тепла из аккумулирующего устройства.

Схема монтажа насоса

Для выполнения своих функций бытовое циркуляционное оборудование, независимо от фирмы производителя, должно быть на трубу или запорно-регулирующую арматуру.

Крепление производится посредством гаек накидного типа. Такой вариант фиксации позволит при необходимости его снять, например, для проверки или осуществления ремонта.

Подбирая модель циркуляционного насоса необходимо обращать внимание на его способность функционировать в разных положениях. Вертикальное размещение прибора снижает его мощность до 30%

Корректно выполненная установка всех элементов системы отопления обеспечивает равномерный прогрев всей магистрали.

В процессе монтажа циркуляционного насоса необходимо соблюдать следующие правила:

1. Разрешается устанавливать прибор на любые участки трубы. Трубопровод может быть расположен горизонтально, вертикально или наклонен. Однако роторная ось должна быть в горизонтальном положении. Поэтому установка «головой вниз» или, наоборот, наверх – невозможна.
2. Стоит внимательно отнестись к расположению пластиковой коробки, где размещены контакты электропитания – они будут поверх корпуса. В противном случае их может залить водой при аварийной ситуации. Для этого потребуется открутить крепежные винты на кожухе и развернуть его в необходимую сторону.
3. Соблюдать направление потока. Его указывают стрелкой на корпусе прибора.

Всем своим весом насос давит на корпус шаровых кранов, расположенных вблизи. Это стоит принимать в расчет при выборе арматуры. Высококачественные детали оснащены мощным корпусом, который при эксплуатации не покроется трещинами от ежедневных нагрузок.

Установка дополнительного оборудования

Вне зависимости от используемого типа отопительного контура, где производителем тепла служит один котел, достаточно будет установить единый перекачивающий аппарат.

Если же конструктивно система более сложная, возможно применение дополнительных устройств, обеспечивающих принудительную циркуляцию жидкости.

Пример совместной схемы обвязки твердотопливного котла в паре с электрическим. В этой системе отопления установлено два перекачивающих устройства

Необходимость в этом появляется в следующих случаях:

• при обогреве дома участвует более одного котельного агрегата;
• если в схеме обвязки присутствует буферная емкость;
• система отопления расходится на несколько ветвей, например, обслуживание косвенного бойлера, несколько этажей и т. д.;
• при использовании гидроразделителя;
• когда длина трубопровода более 80 метров;
• при организации движения воды в контурах обогрева пола.

Для выполнения правильной обвязки нескольких котлов, функционирующих на разном топливе, есть необходимость установки резервных насосов.

Для схемы с также необходим монтаж дополнительного циркуляционного насоса. В этом случае магистраль состоит из двух контуров – отопительного и котлового.

Буферная емкость разделяет систему на два контура, хотя на практике их может быть и больше

Более сложная схема отопления реализуется в больших домах на 2-3 этажа. Из-за разветвления системы на несколько магистралей, насосов для перекачивания теплоносителя задействуют от 2 и больше.

Они отвечают за подачу теплоносителя на каждый из этажей к различным приборам отопления.

Вне зависимости от количества пееркачивающих устройств, их устанавливают на байпасе. В межсезонье система отопления может работать без насоса, который перекрывается с помощью шаровых вентилей

Если же в доме планируется организовать полы с подогревом, то целесообразно монтировать два циркуляционных насоса.

В комплексе насосно-смесительный узел отвечает за подготовку теплоносителя, т. е. удержание температуры в 30-40 °C.

Чтобы мощности основного перекачивающего устройства хватило на преодоление местного гидравлического сопротивления контуров пола, длина линии не должна быть больше 50 м. Иначе прогрев полов станет неравномерным, соответственно и помещения

В некоторых случаях вовсе не требуется установка насосных агрегатов. Многие модели электро- и газогенераторов настенного типа уже имеют встроенные циркуляционные устройства.

Правила подключения к электропитанию

Циркуляционный насос работает от электропитания. Подключение выполняется стандартное. Рекомендуется провести отдельную линию электроснабжения с автоматом защиты от скачков напряжения.

Для подключения необходимо подготовить 3 провода – фазный, нулевой и заземляющий.

Выбрать можно любой из методов подсоединения:

• через устройство ;
• подсоединение к сети вместе с бесперебойником;
• питание насоса от системы автоматики котла;
• с регулировкой от термостата.

Многие задаются вопросом, зачем усложнять, ведь подключение насоса можно осуществить подсоединением вилки к проводу. Именно так перекачивающее устройство включается в обычную розетку.

Однако специалисты не рекомендуют использовать такой метод из-за опасности возникновения непредвиденных ситуаций: здесь нет заземления и страховочного автомата.

Схема с дифференциальным автоматом применяется для так называемых мокрых групп. Построенная таким образом система отопления обеспечивает высокую степень безопасности проводки, оборудования и человека

Первый вариант не сложен в самостоятельной сборке. Необходимо установить дифференциальный автомат на 8 А. Сечение провода подбирается исходя из номинала устройства.

В стандартной схеме, подвод питания выполняется к верхним гнездам – они маркируются нечетными цифрами, нагрузка – к нижним (четные цифры). К автомату будет подключена и фаза, и ноль, поэтому разъемы для последнего обозначают буквой N.

Для автоматизации процесса остановки циркуляции теплового носителя при остывании до определенной температуры, применяется электросхема подсоединения насоса и термостата. Второй монтируется в подающую магистраль.

В момент, когда температурный режим воды снижается до указанного показателя, прибор разъединяет цепь электрического питания.

Для того, чтобы термостат в нужный момент отключал циркуляционный процесс, его устанавливают на металлический участок трубопроводной линии. За счет плохой проводимости полимерами тепла, монтаж на пластиковую трубу повлечет некорректную работу прибора

Нет сложностей и в подаче электричества через бесперебойник, для этого у него есть специальные разъемы. В них же подключается и тепловой генератор, когда есть потребность в обеспечении электричеством.

Если же выбрать метод присоединения насоса к регулирующему щитку котла или автоматике – потребуются хорошие знания в системе электроснабжения или же помощь профессионала.

Выводы и полезное видео по теме

Правила установки отопительного оборудования в видеоролике:

Видео поясняет особенности двухтрубной системы отопления и демонстрирует разные схемы установки приборов:

Особенности подключения теплоаккумулятора в систему отопления в видеоролике:

При знании всех правил подключения не возникнет сложностей с монтажом циркуляционного насоса, а также при подключении его к электропитанию дома.

Самая сложная задача — врезка перекачивающего устройства в стальной трубопровод. Однако с использованием комплекта лерок для создания резьбы на трубах можно самостоятельно осуществить обустройство насосного узла.

Хотите дополнить изложенную в статье информацию рекомендациями из личного опыта? А может вы увидели неточности или ошибки в рассмотренном материале? Напишите нам, пожалуйста, об этом в блоке комментариев.

Или вы успешно установили насос и хотите поделиться своим успехом с другими пользователями? Расскажите об этом, добавляйте фото своего насоса — ваш опыт будет полезен многим читателям.

Электропроводка теплового насоса

» Дом
» Справочник по электропроводке
» Основная электропроводка в жилых помещениях

» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика

Дэйв Ронджи Сводка: Тепловые насосы используются для обогрева и охлаждения. Настенные блоки отлично подходят для офисов, соляриев, пристроек к комнатам, гаражей и используются в номерах отелей и мотелей.

Узнайте, чем делятся другие, на Спросите электрика:
Отличная информация здесь. Роберт из Хартсвилля, Южная Каролина.

Основы тепловых насосов и электрические требования

Видео по электромонтажу Советы по электромонтажу для проектов по электромонтажу дома — Том 1 ПРИМЕЧАНИЕ. Список всех моих полезных видео Отображается в конце этого видео Так что продолжайте смотреть, и я помогу вам подключить его правильно! Загляните на мой канал на YouTube и подпишитесь!

Что такое тепловой насос для настенного монтажа?
Тепловые насосы очень похожи на системы только для охлаждения, за одним исключением. Специальный клапан в системе охлаждения позволяет работать в обратном направлении.

Система только охлаждения охлаждает воздух в помещении и отводит тепло наружу. Тепловой насос, установленный на стене, также может охлаждать воздух в помещении, но при реверсивном клапане воздух в помещении нагревается.

Дополнительный электрический нагреватель также может использоваться для помощи тепловому насосу при более низких температурах наружного воздуха. В более холодном климате тепловым насосам требуется период оттаивания, в течение которого электрический нагреватель является основным источником обогрева внутренней части здания.

стиль=»очистить: слева»>

Настенный блок теплового насоса	Что такое тепловой насос PTAC/PTHP? PTAC (упакованный терминальный кондиционер) — это устройство, которое охлаждает и нагревает. Это тепловые насосы, монтируемые на стене для экономии места и удобства. PTAC обеспечивает подогрев воздуха с помощью электрического нагревателя (нагревательной ленты). PTHP (модифицированный терминальный тепловой насос) использует свой компрессор круглый год либо для обогрева, либо для охлаждения. В теплую погоду они эффективно улавливают тепло изнутри здания и выкачивают его наружу для охлаждения. Принцип работы настенного теплового насоса В прохладную погоду они улавливают тепло из наружного воздуха и перекачивают его в здание, при необходимости добавляя тепло от электрических нагревательных полос, чтобы эффективно обеспечить тепло.
Панель управления

Когда внешняя температура составляет 38 градусов по Фаренгейту или ниже, блок PTHP переключается на работу с нагревательной полосой для обеспечения тепла. Блоки PTHP аналогичны высококачественной версии оконного кондиционера с добавлением аксессуаров теплового насоса. Настенные модели тепловых насосов часто называют агрегатами «сквозь стену», поскольку они обычно устанавливаются в рукаве, проходящем через наружную стену здания. PTHP полностью автономны и требуют только постоянного электрического подключения. Они используют наружный воздух в качестве источника тепла зимой и в качестве поглотителя тепла летом. Они также могут обеспечить вентиляцию с помощью воздуха. Эти настенные тепловые насосы обычно используются в номерах отелей и мотелей, а также отлично подходят для офисов, соляриев, пристроек к комнатам и гаражей. Требования к электрической цепи Для настенных тепловых насосов потребуется собственная выделенная электрическая цепь. Размер электрической цепи будет зависеть от размера блока теплового насоса. Эти настенные тепловые насосы рассчитаны на пространство, необходимое для кондиционирования.

Домашняя электропроводка Подключение розетки GFCI без заземляющего провода Помощь в правильном подключении

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Подключите правильно с помощью моей иллюстрированной книги по подключению Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, Разнорабочий, разнорабочие и электрики Включает: Проводка розеток GFCI Электрические цепи проводки 120 Вольт и 240 вольт. Выход сушилки Поиск и устранение неисправностей и ремонт электропроводки Способы модернизации электропроводки Коды NEC для домашней электропроводки ….и многое другое.

Советы по электрике, которые помогут вам правильно подключить Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, который я носил в своей личной сумке для электрических инструментов в течение многих лет, и это первый тестовый инструмент, который я беру, чтобы помочь идентифицировать электрическую проводку. Это бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании.style=»clear: left»> Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это первый инструмент, который я использую для устранения неполадок с проводкой выходной цепи. Этот популярный тестер также используется большинством инспекторов для проверки питания и проверки полярности проводки. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки Внесен в список UL Свет указывает на неправильную проводку Очень удобный и простой в использовании. style=»clear: left»> Снимите изоляцию проводов, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Мой самый любимый инструмент для зачистки проводов, который уже много лет лежит в моей личной сумке для электрических инструментов, и это инструмент, который я использую для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток. Этот инструмент очень удобен и прост в использовании. стиль=»очистить: слева»>

СВЯЗАННЫЕ Подробнее о тепловых насосах Как подключить термостат Как узнать, какие провода подключать к клеммам моего нового термостата? Типичная проводка термостата для нагрева печи HVAC и кондиционирования воздуха, соединения проводов термостата. Цепи электрических колодезных насосов Могу ли я запитать свой сарай напряжением 120 вольт от колодезной цепи 240 вольт? Установка 3-проводной цепи 240 вольт для панели скважинных насосов, выделенной цепи для скважинных насосов. Ремонт электрической цепи для дренажного или септического насоса Моя помпа не работает, и я пытаюсь устранить проблему: Как определить типичные проблемы с насосом для септика. 10 Устранение неполадок с тепловым насосом: Мой тепловой насос работает неправильно, есть ли проблема с домашним электроснабжением или трансформатором местной коммунальной сети и автоматическим выключателем теплового насоса? Домашние генераторы и обратное электроснабжение Как подключить генератор к дому. Существуют незаконные способы подключения генератора к дому для обеспечения временного питания, что может быть очень опасно, правильный способ подключения генератора к домашняя электрическая система обеспечивает разделение между источником питания коммунальной компании и генератором. Подвальная проводка для электрических розеток Как установить электрическую проводку для подвальных розеток: Электропроводка для подвальных розеток. тепловые насосы — 1465

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании. Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании. Снимите изоляцию провода, не надрезая и не повреждая электрический провод! Инструмент для зачистки проводов и кусачки Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.

Изучение электропроводки Обучающие видеоролики по электромонтажу

» Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал!

Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию об электротехнике для домовладельцев, которую я когда-либо видел в сети. Вы вселили в меня уверенность в своих собственных проектах, чего у меня никогда не было раньше. СПАСИБО! Пол, из Фоксборо, Массачусетс Жаль, что я не нашел этот сайт раньше, это, безусловно, лучший ресурс, связанный с электричеством, который я нашел в Интернете. Джордж из Скрэнтона, Пенсильвания Люблю этот сайт для офисного работника, который ничего не смыслит в электропроводке. Билл, из Нью-Йорка, Нью-Йорк Этот сайт намного лучше, чем 3 книги, которые я только что купил, я бы хотел, чтобы я пришел сюда первым. Коллин, из Гранд-Рапидс, Мичиган Спасибо за ответ на мой вопрос. Я смог добиться этого. Этот сайт идеален. Я рад, что нашел его. Пожалуйста, продолжайте в том же духе. Майк, из Чикаго, Иллинойс Подробнее Комментарии Оставить комментарий

Помощь с домашней электропроводкой

Поиск и устранение неисправностей электропроводки
Использование электрических тестеров и измерителей
Домашняя электрическая безопасность
Безопасность строительства дома
Электрические расчеты и формулы
Домашние электрические коды для домашней проводки
Вопросы по электропроводке

Электромонтажные детали и инструменты

Электрические коробки
Электропровод
Электрические инструменты
Тестеры и измерители

Домашние электрические справочники

Каталог электрических статей
Справочник электрических схем
Справочник электропроводки своими руками
Статьи по электрике своими руками
Каталог категорий электрических статей
Последние электрические вопросы и ответы
Список статей по ремонту электрооборудования

Ресурсы по электромонтажу

Лицензионные коды и строительство дома
Обучение и сертификация электриков
Ресурсы по электрической проводке
Поставщики электроэнергии
Информационный бюллетень «Советы по электрике»
Бесплатная помощь по электрике
Галерея домашней электропроводки
Домашняя электрическая проводка видео
Видео об электроэнергетике

Основы работы циркуляционного насоса.

Принцип работы насоса HVAC Принцип работы

Прокрутите вниз, чтобы посмотреть обучающее видео на YouTube

Изучите основы типичного циркуляционного насоса, чтобы понять, как он работает и где мы его используем.

Посетите сайт Statesupply.com, который любезно спонсировал эту статью. Здесь вы можете найти доступные циркуляционные насосы, купить запчасти или поговорить со знающими специалистами по продуктам о ведущих брендах насосов, таких как Bell & Gossett и Taco. Просто нажмите здесь, чтобы узнать больше.

State Supply — ваш поставщик компонентов паровых и водяных систем отопления, таких как конденсатоотводчики, клапаны, элементы управления и насосы (включая лучшие в отрасли бренды, такие как Bell & Gossett, Taco и другие). Посетите сайт www.statesupply.com или позвоните нам по бесплатному номеру 877-775-7705, чтобы получить беспрецедентный выбор продуктов, опытных экспертов и отличное обслуживание клиентов.

Посмотреть циркуляционные насосы ➡️ https://www. statesupply.com/pump/hydronic

Посмотреть видео по ремонту и обслуживанию насосов ➡️  https://www.youtube.com/statesupply

Скачать это руководство ➡️  https:// www.statesupply.com/boiler-inspection-checklist

Что такое циркуляционный насос и где он используется?

Циркуляционные насосы

Циркуляционные насосы бывают разных форм, цветов и размеров, но обычно они выглядят примерно так. Эти насосы представляют собой встроенные насосы центробежного типа, что означает, что их вход и выход выровнены, а метод перемещения воды основан на центробежных силах.

Контур с подогревом воды

Мы обнаружим, что эти насосы используются для циркуляции горячей воды по контуру с подогревом воды, так что когда мы открываем кран, у нас почти мгновенно появляется горячая вода. В противном случае каждый раз, открывая кран, нам приходилось бы ждать, пока горячая вода потечет по всей системе.

Водяные системы отопления

В водяных системах отопления мы также найдем эти насосы, используемые для циркуляции нагретой воды между котлом и радиаторами или другими типами теплообменников.

Большие системы отопления

Мы также можем найти циркуляционные насосы, используемые в более крупных системах отопления для подачи тепла в различные части или зоны внутри здания.

Основные части циркуляционного насоса

Детали насоса

Циркуляционный насос состоит из двух основных частей: насоса и двигателя.

Двигатель представляет собой двигатель асинхронного типа, который позволяет нам преобразовывать электрическую энергию в механическую. Эта механическая энергия используется для привода насоса и перемещения воды.

Вход и выход

Когда мы смотрим на корпус насоса, у нас есть вход и выход. Насос всасывает воду через вход и выталкивает ее через выход. Как правило, на корпусе есть стрелка, указывающая направление потока, чтобы вы знали, где вход, а где выход.

Поскольку это встроенный насос, вход и выход выровнены концентрически, это полезно, потому что мы потенциально можем вырезать участок трубы из системы горячего водоснабжения и установить циркуляционный насос в этом пространстве без необходимости изменения трубопровода. как нам нужно для стандартного насоса центробежного типа.

Ушко крыльчатки

Это по-прежнему насос центробежного типа, поэтому вода должна поступать в насос через ушко крыльчатки. Для этого впуск следует по этому изогнутому пути, который проходит вокруг рабочего колеса.

Корпус насоса

Эта часть представляет собой корпус насоса. У него есть канал внутри, известный как улитка. После того, как вода выйдет из крыльчатки, она будет собираться в этом канале и направляться к выпускному отверстию. Мы увидим это более подробно позже в статье.

Улитка

Далее мы находим крыльчатку, которая находится внутри корпуса насоса и окружена улиткой. Рабочее колесо вращается и передает центробежную силу воде, которая выталкивает ее из насоса и через трубы.

Крыльчатка

За крыльчаткой у нас есть задняя пластина. Задняя пластина действует как барьер и удерживает поток воды внутри корпуса насоса. Задняя пластина также удерживает один из подшипников вала, чтобы обеспечить плавное вращение. В дополнение к этому мы также найдем резиновое уплотнение для предотвращения утечек.

Задняя пластинаРезиновое уплотнение

Далее нам нужно найти вал и ротор. Ротор прикреплен к валу, а вал прикреплен к рабочему колесу. Когда ротор вращается, вращаются также вал и рабочее колесо. Это движущая сила воды внутри насоса.

Ротор и вал

Ротор находится в корпусе ротора. Ротор может обеспечивать физический барьер, предотвращающий контакт воды с электрической цепью асинхронного двигателя.

Rotor Can

Вокруг ротора находится индукторный двигатель. Он состоит из нескольких катушек медной проволоки, плотно упакованных в статор. Катушки и статор неподвижны и не вращаются. Электричество течет через катушки внутри статора, это создает вращающееся электромагнитное поле, которое заставляет ротор вращаться.

Статор и обмотки

Защита статора и катушек у нас есть корпус двигателя. На боковой стороне корпуса двигателя мы найдем электрическую клеммную коробку. На передней панели у нас есть переключатель скорости, который позволяет нам вручную изменять скорость вращения двигателя между низкой, средней и высокой, что меняет скорость потока насоса.

Корпус двигателя

Внутри клеммной коробки находится переключатель скорости. У нас также есть клеммы заземления, нейтрали и линии, которые позволяют нам подключать насос к источнику питания. Обычно в насосах этого типа также есть конденсатор, конденсатор жизненно важен для работы насоса, поэтому мы вскоре рассмотрим его подробно.

Клеммная коробка

Обмотки двигателя и конденсатор

Электродвигатель циркуляционного насоса представляет собой однофазный асинхронный двигатель переменного тока.

Однофазный асинхронный двигатель переменного тока

Электричество — это поток электронов по проводу. У нас есть постоянный или постоянный ток, который мы получаем от источников питания, таких как батареи, и в этом типе электричества электроны текут только в одном направлении от отрицательного к положительному.

Постоянный ток

Но электроснабжение в ваших домах и на рабочих местах будет представлять собой электричество другого типа, известное как переменный ток. При переменном токе электроны меняют направление и многократно движутся вперед и назад.

Переменный ток

Когда электричество течет по проводу, оно генерирует электромагнитное поле. Когда электроны меняют направление, магнитное поле непрерывно расширяется и сжимается. Сворачивая провод в катушку, мы создаем гораздо более сильное электромагнитное поле.

Намотка провода

Когда провод намотан на катушку, мы называем это катушкой индуктивности. Когда мы подаем переменный ток, магнитное поле расширяется и сжимается, каждый раз, когда оно расширяется и сжимается, северная и южная полярность катушки меняется местами. Нам нужно это расширяющееся и сжимающееся магнитное поле, чтобы создать вращение.

Переменный ток

Чтобы сформировать двигатель, мы наматываем провод на две катушки внутри статора, чтобы создать сильное электромагнитное поле. Если мы поместим ротор в центр этого магнитного поля, ротор выровняется с магнитным полем, а затем застрянет. Чтобы вращать ротор, нам нужно вращающееся магнитное поле. Если бы мы взяли несколько магнитов и тщательно рассчитали время их взаимодействия с ротором, мы могли бы добиться этого, но это не очень практично.

Заклинивание ротора. Необходимо вращающееся магнитное поле.

В более крупных двигателях мы создаем вращающееся магнитное поле, используя большее количество фаз, потому что электроны текут вперед и назад в разное время в двух фазах, что, следовательно, создает другое магнитное поле в разное время. Однако этот тип насоса имеет только однофазное подключение, поэтому вместо него мы будем использовать конденсатор для создания поддельного 2 ^{-я фаза} .

Вращающееся магнитное поле

Поэтому мы вставляем вторую катушку в статор с поворотом на 90 градусов от первой катушки. Две катушки соединены параллельно, но вторая катушка имеет конденсатор, включенный последовательно с катушкой.

Конденсатор создает фальшивую вторую фазу

Электричество не проходит через конденсаторы. Цепь разрывается внутри конденсатора, образуя две стенки. Две внутренние стенки расположены очень близко друг к другу, поэтому электроны могут скапливаться на этих стенках, а также высвобождаться отсюда. Следовательно, конденсатор представляет собой что-то вроде накопительного бака или диафрагмы. Когда подача электричества движется в одном направлении, конденсатор будет накапливать электроны. Когда подача электроэнергии меняет направление, конденсатор высвобождает электроны

Таким образом, у нас есть электроны, проходящие через разные катушки в разное время, это создаст наше вращающееся магнитное поле. Однако для этого необходимо правильно подобрать размер конденсатора.

Мы подробно рассмотрели основы конденсаторов в предыдущей статье, проверьте это здесь.

Обмотки многоскоростного двигателя

Как правило, у нас есть переключатель сбоку на клемме двигателя, который позволяет нам изменять скорость двигателя и, следовательно, расход насоса, а также давление напора.

Выбор скорости

Внутри двигателя рабочая катушка будет иметь различные точки подключения или даже может иметь несколько различных катушек. Переключатель используется для подключения к этим различным точкам и эффективного изменения длины катушки, через которую должно проходить электричество.

Множественные точки подключения

Вам может быть интересно, почему у низкой настройки катушка длиннее, чем у высокой настройки.

Когда мы пропускаем переменный ток через катушку индуктивности, создаваемое ею магнитное поле мешает электронам, пытающимся пройти через нее. Сила, известная как индуктивное сопротивление, препятствует изменению тока.

Индуктивное реактивное сопротивление

Когда мы увеличиваем длину катушки, индуктивное реактивное сопротивление также увеличивается, и это затрудняет протекание тока электронов. Таким образом, поскольку ток уменьшается, электромагнитное поле также уменьшается, что снижает скорость и крутящий момент двигателя.

Максимальное индуктивное сопротивление

При переходе к минимальному значению индуктивное сопротивление становится максимальным, ток уменьшается, а двигатель вращается медленно.

Минимум индуктивного сопротивления

Когда мы переходим к высокой настройке, индуктивное сопротивление минимально, поэтому ток высок, и ротор вращается намного быстрее.

Мы рассмотрели многоскоростные насосы и то, как читать их диаграммы насосов, в нашей предыдущей статье. Проверьте это здесь.

Итак, как работает циркуляционный насос. Прежде всего, вода из системы горячего водоснабжения поступает в насос через входное отверстие и попадает в проушину рабочего колеса, эта вода будет задерживаться между лопастями рабочего колеса внутри корпуса насоса.

Циркуляционный насос

Электричество поступает в клеммную коробку и течет по обмоткам двигателя, конденсатор помогает создать вращающееся магнитное поле, и это магнитное поле заставляет ротор вращаться. К ротору прикреплен вал. Вал проходит от двигателя и спускается в корпус насоса, где он соединяется с рабочим колесом.

По мере вращения ротора вращаются вал и рабочее колесо. Когда крыльчатка вращается, она передает кинетическую энергию или скорость воде, которая движется наружу.
Скорость и кинетическая энергия воды увеличиваются по мере того, как она достигает края крыльчатки.

К тому времени, когда вода достигает края крыльчатки, она достигает очень высокой скорости. Эта высокоскоростная водяная муха слетает с рабочего колеса в улитку, где ударяется о стенку корпуса насоса.

Этот удар преобразует скорость в потенциальную энергию или давление.
Вода попадает на корпус насоса. Кинетическая энергия преобразуется в потенциальную энергию (давление).

Корпус насоса гидроудара

По мере того, как вода движется наружу и от рабочего колеса, в центре создается область низкого давления, которая втягивает больше воды, и таким образом развивается поток. Спиральный канал имеет расширяющийся диаметр по мере того, как он закручивается по окружности корпуса насоса. По мере его увеличения скорость воды будет уменьшаться, что приведет к увеличению давления.
Сзади следует еще вода; развивается скорость течения. Диаметр спирального канала увеличивается; это приводит к уменьшению скорости воды, что увеличивает давление.

Диаметр спирального канала расширяется

Таким образом, расширяющийся канал позволяет большему количеству воды присоединяться и преобразовываться в давление.
