Подключение двигателя постоянного тока к сети 220



Эра электродвигателей берёт своё начало с х годов XIX века, когда Фарадей на опытах доказал способность вращения проводника, по которому проходит ток, вокруг постоянного магнита. На этом принципе Томасом Девенпортом был сконструирован и испытан первый электродвигатель постоянного тока.

Изобретатель установил своё устройство на действующую модель поезда, доказав тем самым работоспособность электромотора. Практическое применение ДПТ нашёл Б. Якоби, установив его на лодке для вращения лопастей.

Источником тока учёному послужили гальванических элементов. Несмотря на громоздкость оборудования, лодка могла плыть против течения, транспортируя 12 пассажиров на борту. Лишь в конце XIX столетия синхронными электродвигателями начали оснащать промышленные машины. Этому способствовало осознание принципа преобразования электродвигателем постоянного тока механической энергии в электричество.

То есть, используя электродвигатель в режиме генератора , удалось получать электроэнергию, производство которой оказалось существенно дешевле от затрат на выпуск гальванических элементов. С тех пор электродвигатели совершенствовались и стали завоёвывать прочные позиции во всех сферах нашей жизнедеятельности. Конструктивно электродвигатель постоянного тока устроен по принципу взаимодействия магнитных полей.

Рассмотренный выше пример — это скорее рабочая модель коллекторного электродвигателя. На практике такие устройства не применяются. Дело в том, что у такого моторчика слишком маленькая мощность. Он работает рывками, особенно при подключении механической нагрузки. В моделях мощных современных двигателях постоянного тока используются статоры, они же индукторы, в виде катушек, намотанных на сердечники. При замыкании электрической цепи происходит образование линий магнитного поля, под действием возникающей электромагнитной индукции.

У каждого способа есть свои преимущества и недостатки. Часто способ подключения диктуется условиями, в которых предстоит эксплуатация электродвигателя постоянного тока. В частности, если требуется уменьшить искрения коллектора, то применяют параллельное соединение. Для увеличения крутящего момента лучше использовать схемы с последовательным подключением обмоток. Наличие высоких пусковых токов создаёт повышенную электрическую мощность в момент запуска мотора.

Данный способ подходит для двигателя постоянного тока, интенсивно работающего в кратковременном режиме, например для стартера. В таком режиме работы детали электродвигателя не успевают перегреться, поэтому износ их незначителен.

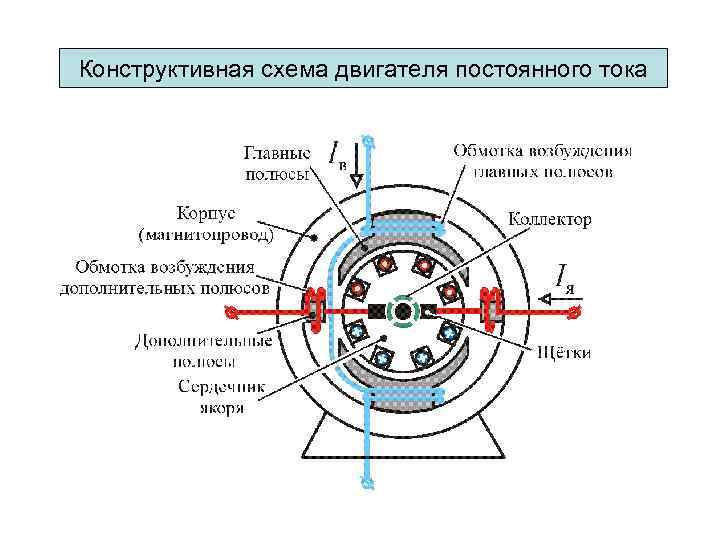

В рассмотренном выше примере примитивного электромотора ротор состоит из двухзубцового якоря на одной обмотке, с чётко выраженными полюсами. Конструкция обеспечивает вращение вала электромотора. В описанном устройстве есть существенный недостаток: при остановке вращения якоря, его обмотки занимают устойчивое. Для повторного запуска электродвигателя требуется сообщить валу некий крутящий момент. Этого серьёзного недостатка лишён якорь с тремя и большим количеством обмоток. На рисунке 3 показано изображение трёхобмоточного ротора, а на рис.

Для построения мощных тяговых электродвигателей и с целью повышения стабильности частоты вращения используют якоря с большим количеством обмоток. Схема такого двигателя показана на рисунке 5.

Если на выводы обмоток ротора подключить источник постоянного тока, якорь сделает пол-оборота и остановится. Для продолжения процесса вращения необходимо поменять полярность подводимого тока. Устройство, выполняющее функции переключения тока с целью изменения полярности на выводах обмоток, называется коллектором.

Самый простой коллектор состоит из двух, изолированных полукруглых пластин. Каждая из них в определённый момент контактирует со щёткой, с которой снимается напряжение. Одна ламель всегда подсоединена к плюсу, а вторая — к минусу. Такой же принцип коммутации питания обмоток используются во всех коллекторах, в т.

Таким образом, коллектор обеспечивает коммутацию, необходимую для непрерывного вращения ротора. В современных конструкциях коллектора ламели расположены по кругу таким образом, что каждая пластина соответствующей пары находится на диаметрально противоположной стороне.

Цепь якоря коммутируется в результате изменения положения вала. Ещё со школьной скамьи мы помним, что на провод под напряжением, расположенный между полюсами магнита, действует выталкивающая сила. Происходит это потому, что вокруг проволоки образуется магнитное поле по всей его длине. Схематически принцип работы изображён на рис. Попробуем подтолкнуть рамку. Она возвращается в исходное положение. Поменяем полярность тока и повторим попытку: рамка сделала ещё пол-оборота.

Логично припустить, что необходимо менять направление тока каждый раз, когда соответствующие витки обмоток проходят точки смены полюсов магнитов. Именно для этой цели и создан коллектор. Схематически можно представить себе каждую якорную обмотку в виде отдельной контурной рамки.

Если обмоток несколько, то в каждый момент времени одна из них подходит к магниту статора и оказывается под действием выталкивающей силы. Таким образом, поддерживается непрерывное вращение якоря. Существующие электродвигатели постоянного тока можно классифицировать по двум основным признакам: по наличию или отсутствию в конструкции мотора щеточно-коллекторного узла и по типу магнитной системы статора. Двигатели постоянного тока для коммутации обмоток, которых используются щёточно-коллекторные узлы, называются коллекторными.

Они охватывают большой спектр линейки моделей электромоторов. Существуют двигатели, в конструкции которых применяется до 8 щёточно-коллекторных узлов. Функции ротора может выполнять постоянный магнит, а ток от электрической сети подаётся непосредственно на обмотки статора. В таком варианте отпадает надобность в коллекторе, а проблемы, связанные с коммутацией, решаются с помощью электроники. В таких бесколлекторных двигателях устранён один из недостатков —искрение, приводящее к интенсивному износу пластин коллектора и щёток.

Кроме того, они проще в обслуживании и сохраняют все полезные характеристики ДПТ: простота в управлении связанном с регулировкой оборотов , высокие показатели КПД и другие. Бесколлекторные моторы носят название вентильных электродвигателей. В конструкциях синхронных двигателей существуют модели с постоянными магнитами и ДПТ с обмотками возбуждения.

Электродвигатели серий, в которых применяются статоры с потоком возбуждения от обмоток, довольно распространены. Они обеспечивают стабильную скорость вращения валов, высокую номинальную механическую мощность. О способах подключения статорных обмоток шла речь выше. Ещё раз подчеркнём, что от выбора схемы подключения зависят электрические и тяговые характеристики двигателей постоянного тока. Они разные в последовательных обмотках и в катушках с параллельным возбуждением. Не трудно понять, что если изменить полярность напряжения, то направление вращения якоря также изменится.

Это позволяет легко управлять электромотором, манипулируя полярностью щеток. Рассмотрим график зависимости частоты от момента силы на валу. Мы видим прямую с отрицательным наклоном. Эта прямая выражает механическую характеристику электродвигателя постоянного тока. Для её построения выбирают определённое фиксированное напряжение, подведённое для питания обмоток ротора. Такая же прямая, но идущая с положительным наклоном, является графиком зависимости частоты вращения якоря от напряжения питания.

Это и есть регулировочная характеристика синхронного двигателя. Благодаря линейности характеристик упрощается управление электродвигателями постоянного тока. Поскольку сила F пропорциональна току, то изменяя его величину, например переменным сопротивлением, можно регулировать параметры работы электродвигателя. Регулирование частоты вращения ротора легко осуществляется путём изменения напряжения. В коллекторных двигателях с помощью пусковых реостатов добиваются плавности увеличения оборотов, что особенно важно для тяговых двигателей.

Это также один из эффективных способов торможения. Мало того, в режиме торможения синхронный электродвигатель вырабатывает электрическую энергию, которую можно возвращать в энергосеть. Перечислять все области применения электродвигателей можно бесконечно долго. Для примера назовём лишь несколько из них:.

У асинхронных электродвигателей, являющихся двигателями переменного тока очень трудно достичь таких характеристик. По перечисленным параметрам из недостатков в выигрыше оказываются модели асинхронных двигателей. Однако во многих случаях применение электродвигателя постоянного тока является единственно возможным вариантом, не требующим усложнения электрической схемы. Понравилась статья? Поделиться с друзьями:. Вам также может быть интересно. Комментарии и отзывы Добавить комментарий Отменить ответ.

Политика конфиденциальности Пользовательское соглашение О нас.

Электрический двигатель постоянного тока

Запуск электродвигателя постоянного тока отчасти отличается от запуска других видов электродвигателей. Разница заключается в том, что, в отличие от других типов двигателей, электродвигатель постоянного тока имеет очень большое значение пускового тока, которое, если его заранее не ограничить, потенциально может привести к повреждению внутренней цепи обмотки якоря электродвигателя. Ограничение пускового тока можно осуществить с помощью стартера. Таким образом, отличительной чертой методов запуска электродвигателя постоянного тока является тот факт, что стартер может поспособствовать ограничению его пускового тока. Это соединённый последовательно к обмотке якоря прибор с переменным сопротивлением, который, учитывая аспект обеспечения безопасности электродвигателя постоянного тока, может быть использован целью ограничения его пускового тока до желаемого оптимального уровня. Теперь вопрос звучит непосредственно: почему у электродвигателя постоянного тока такое большое значение пускового тока?

Как подключить двигатель постоянного тока? Двигатели Схема включения двигателя постоянного тока в сеть и вольт. Часто в условиях.

Включение двигателя постоянного тока в сеть 110/220вольт, схема, управление

Часто в условиях домашней мастерской, оснащенной различным оборудованием и механизмами, возникает необходимость подключения к сети двигателя постоянного тока. Самой востребованной и популярной выступает схема с использованием пускового реостата. Этот элемент отвечает за понижение показателей пускового тока, возникающего при включении двигателя. Пусковой ток нуждается в корректировке, так как превышает номинальный показатель в р. Двигатель постоянного тока, а точнее обмотка может не справиться с такой нагрузкой. На схеме ниже представлено подключение пускового реостата по последовательной схеме с цепью якоря. Включение и управление двигателем постоянного тока важно выполнять, принимая во внимание информацию, приведенную на самом агрегате или в инструкции если таковая еще сохранилась.

Какие существуют схемы подключения электродвигателей постоянного тока

Моторы, работающие на постоянном токе редко встречаются в домашнем хозяйстве. Но они всегда стоят во всех детских игрушках, работающих от батареек, которые ходят, бегают, ездят, летают и т. Двигатели постоянного тока ДПТ устанавливаются в автомобилях: в вентиляторах и различных приводах. Они почти всегда используются на электротранспорте и реже в производстве.

Электродвигатели постоянного тока применяют в тех электроприводах, где требуется большой диапазон регулирования скорости, большая точность поддержания скорости вращения привода, регулирования скорости вверх от номинальной. Как устроены электродвигатели постоянного тока.

Электрический двигатель

В основу работы подавляющего числа электрических машин положен принцип электромагнитной индукции. В роли индуктора на маломощных двигателях постоянного тока очень часто используются постоянные магниты. Отличие только в расчётах обмоток. На постоянном токе отсутствует реактивное индуктивное или ёмкостное сопротивление. При включении в сеть в статоре возникает круговое вращающееся магнитное поле, которое пронизывает короткозамкнутую обмотку ротора и наводит в ней ток индукции. Отсюда, следуя закону Ампера на проводник с током, помещённый в магнитное поле, действует отклоняющая сила , ротор приходит во вращение.

Схема подключения двигателя постоянного тока 220 вольт

Всем доброго дня! У меня такой вопрос: имеется электродвигатель постоянного тока 90W, V, 0. Из коробки на корпусе двигателя выходят 3-и провода красный, синий и белый. Тип ПЛУ4. Возбуждение параллельное S1. Класс изоляции Е. Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6.

Запуск электродвигателя постоянного тока отчасти отличается от запуска Даже при таких условиях пусковой ток (Ia) может достичь вплоть до / А = А. напряжению питания, в итоге снижая рабочее напряжение в сети. 2 варианта подключения пятирожковой люстры — какой из них лучше?.

Методы запуска электродвигателя постоянного тока

Включение двигателей постоянного тока в сеть В домашней мастерской, оснащенной станками с электродвигателями, возможно, потребуется подсоединить и подключить к сети двигатели постоянного тока. Для этого существует несколько схем. Наибольшее распространение получила схема включения с помощью пускового реостата, понижающего пусковой ток, поскольку при включении двигателя возникает пусковой ток, который превышает номинал в 10—20 раз.

Схема подключения электродвигателя к сети 220 вольт

ВИДЕО ПО ТЕМЕ: Электродвигатель постоянного тока П-21М подключение

Эра электродвигателей берёт своё начало с х годов XIX века, когда Фарадей на опытах доказал способность вращения проводника, по которому проходит ток, вокруг постоянного магнита. На этом принципе Томасом Девенпортом был сконструирован и испытан первый электродвигатель постоянного тока. Изобретатель установил своё устройство на действующую модель поезда, доказав тем самым работоспособность электромотора. Практическое применение ДПТ нашёл Б. Якоби, установив его на лодке для вращения лопастей.

В домашнем хозяйстве редко встретишь мотор, работающий на постоянном токе.

Двигатели постоянного тока используется в промышленности лишь в том случае, когда требуется регулировать скорость вращения очень точно. В данной публикации подробно рассмотрим методы подключения, а также принцип работы двигателя постоянного тока. Стоит отметить, что данная статья является ознакомительной. Она предоставляет лишь поверхностную информацию в отношении подключения электрического двигателя. Статор — неподвижная часть электрического двигателя.

Забыли пароль? Изменен п. Расшифровка и пояснения — тут.

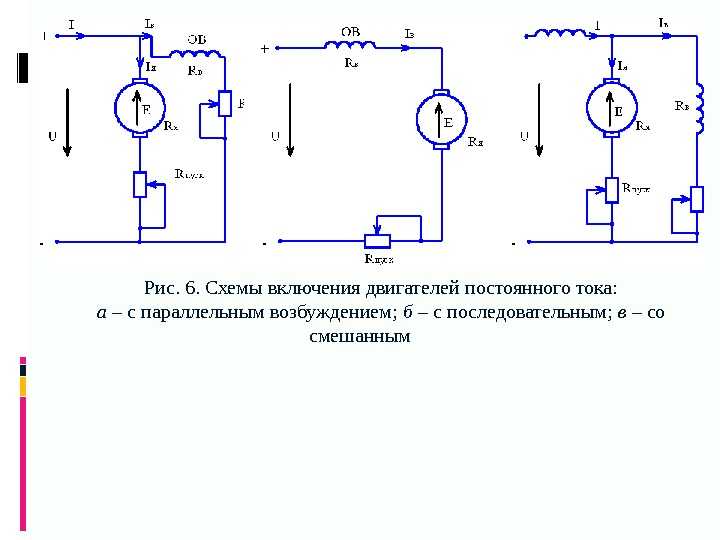

Двигатель постоянного тока с параллельным возбуждением (независимым): принцип работы

Содержание

  1. Характеристики двигателя постоянного тока с параллельным возбуждением

  2. Сферы применения двигателя

  3. Регулирование частоты вращения

  4. Двигатель с независимым возбуждением

Двигатель постоянного тока с параллельным возбуждением – это электродвигатель, у которого обмотки якоря и возбуждения подключаются друг к другу параллельно. Часто по своей функциональности он превосходит агрегаты смешанного и последовательного типов в случаях, если необходимо задать постоянную скорость работы.

Характеристики двигателя постоянного тока с параллельным возбуждением

Формула общего тока, идущего от источника, выводится согласно первому закону Кирхгофа и имеет вид: I = Iя + Iв, где Iя  — ток якоря, Iв – ток возбуждения, а I – ток, который двигатель потребляет от сети. Следует отметить, что при этом Iв не зависит от Iя, т.е. ток возбуждения не зависит от нагрузки. Величина тока в обмотке возбуждения меньше тока якоря и составляет примерно 2-5% от сетевого тока.

В целом, данные электродвигатели отличаются следующими весьма полезными тяговыми параметрами:

  • Высокая экономичность (поскольку ток якоря не проходит через обмотку возбуждения).

  • Устойчивость и непрерывность рабочего цикла при колебаниях нагрузки в широких пределах (т.к. величина момента сохраняется даже в случае изменения числа оборотов вала).

При недостаточном моменте пуск осуществляется посредством перехода на смешанный тип возбуждения.

Сферы применения двигателя

Поскольку частота вращения подобных двигателей остается почти постоянной даже при изменении нагрузки, а также может изменяться при помощи регулировочного реостата, они широко применяются в работе с:

  • вентиляторами;

  • насосами;

  • шахтными подъемниками;

  • подвесными электрическими дорогами;

  • станками (токарными, металлорежущими, ткацкими, печатными, листоправильными и пр.).

Таким образом, этот вид двигателей в основном используется с механизмами, требующими постоянства скорости вращения или ее широкой регулировки.

Регулирование частоты вращения

Регулирование скорости – это целенаправленное изменение скорости электродвигателя в принудительном порядке при помощи специальных устройств или приспособлений. Оно позволяет обеспечить оптимальный режим работы механизма, его рациональное использование, а также уменьшить расход энергии.

Существует три основных способа регулирования скорости двигателя:

  1. Изменение магнитного потока главных полюсов. Осуществляется при помощи регулировочного реостата: при увеличении его сопротивления магнитный поток главных полюсов и ток возбуждения Iв уменьшаются. При этом увеличивается число оборотов якоря на холостом ходу, а также угол наклона механической характеристики. Жесткость механических характеристик сохраняется. Однако увеличение скорости может привести к механическим повреждениям агрегата и к ухудшению коммутации, поэтому не рекомендуется увеличивать частоту вращения этим методом более чем в два раза.

  2. Изменение сопротивления цепи якоря. К якорю последовательно подключается регулировочный реостат. Скорость вращения якоря уменьшается при увеличении сопротивления реостата, а наклон механических характеристик увеличивается. Регулировка скорости вышеуказанным способом:

  • способствует уменьшению частоты вращения относительно естественной характеристики;

  • связана с большой величиной потерь в регулировочном реостате, следовательно, неэкономична.

  1. Безреостатное изменение подаваемого на якорь напряжения. В этом случае необходимо наличие отдельного источника питания с регулируемым напряжением, например, генератора или управляемого вентиля.

Двигатель с независимым возбуждением

Двигатель постоянного тока независимого возбуждения как раз и реализует третий принцип регулирования скорости. Его отличие в том, что обмотка возбуждения и магнитное поле главных полюсов подключаются к разным источникам. Ток возбуждения является неизменной характеристикой, а магнитное поле меняется. При этом изменяется число оборотов вала на холостом ходу, жесткость характеристики остается прежней.

Таким образом, принцип работы дпт с независимым возбуждением является достаточно сложным вследствие независимой работы двух источников, тем не менее, его главное преимущество – большая экономичность.

Как работает двигатель постоянного тока?

Теоретически одна и та же машина постоянного тока может использоваться как двигатель или генератор. Поэтому конструкция двигателя постоянного тока такая же, как у генератора постоянного тока.

Принцип работы двигателя постоянного тока

Электродвигатель представляет собой электрическую машину, преобразующую электрическую энергию в механическую. Основной принцип работы двигателя постоянного тока : « всякий раз, когда проводник с током помещается в магнитное поле, на него действует механическая сила». Направление этой силы определяется правилом левой руки Флеминга, а ее величина определяется формулой F = BIL. Где B = плотность магнитного потока, I = ток и L = длина проводника в магнитном поле.

Правило левой руки Флеминга : Если мы растянем указательный, указательный и большой пальцы левой руки так, чтобы они были перпендикулярны друг другу, а направление магнитного поля представлено указательным пальцем, направление тока будет представлено вторым пальцем, тогда большой палец представляет направление силы, действующей на проводник с током.

Анимация: Работа двигателя постоянного тока
(кредит: Lookang)

Анимация выше помогает понять принцип работы двигателя постоянного тока . Когда обмотки якоря подключены к источнику постоянного тока, в обмотке возникает электрический ток. Магнитное поле может создаваться обмоткой возбуждения (электромагнетизм) или постоянными магнитами. В этом случае на токонесущие проводники якоря действует сила магнитного поля по принципу, изложенному выше.

Коллектор выполнен сегментным для достижения однонаправленного крутящего момента. В противном случае направление силы менялось бы каждый раз, когда направление движения проводника меняется на противоположное в магнитном поле. Вот как работает двигатель постоянного тока !

Обратная ЭДС

Согласно фундаментальным законам природы, никакое преобразование энергии невозможно, пока этому преобразованию не будет противодействовать. В случае генераторов это противодействие обеспечивается магнитным сопротивлением, а в случае двигателей постоянного тока обратная ЭДС .

Когда якорь двигателя вращается, проводники также пересекают линии магнитного потока и, следовательно, в соответствии с законом электромагнитной индукции Фарадея в проводниках якоря индуцируется ЭДС. Направление этой ЭДС индукции таково, что она противодействует току якоря (I a ). Принципиальная схема ниже иллюстрирует направление противо-ЭДС и тока якоря . Величина обратной ЭДС может быть задана уравнением ЭДС генератора постоянного тока.

Значение противо-ЭДС:

Величина противо-ЭДС прямо пропорциональна скорости двигателя. Предположим, что нагрузка на двигатель постоянного тока внезапно уменьшилась. В этом случае требуемый крутящий момент будет мал по сравнению с текущим крутящим моментом. Скорость двигателя начнет увеличиваться из-за избыточного крутящего момента. Следовательно, будучи пропорциональна скорости, величина обратной ЭДС также будет увеличиваться. С увеличением противоЭДС ток якоря начнет уменьшаться. Крутящий момент пропорционален току якоря, он также будет уменьшаться, пока не станет достаточным для нагрузки. Таким образом, скорость мотора будет регулироваться.

С другой стороны, если двигатель постоянного тока внезапно нагружается, нагрузка вызывает снижение скорости. Из-за уменьшения скорости обратная ЭДС также уменьшится, что приведет к большему току якоря. Увеличенный ток якоря увеличит крутящий момент, чтобы удовлетворить требования нагрузки. Следовательно, наличие противо-ЭДС делает двигатель постоянного тока «саморегулирующимся» .

Типы двигателей постоянного тока

Двигатели постоянного тока обычно классифицируются на основе их конфигурации возбуждения следующим образом —

  • Отдельное возбуждение (обмотка возбуждения питается от внешнего источника)
  • Самовозбуждение —
    • Последовательная обмотка (обмотка возбуждения соединена последовательно с якорем)
    • Шунтовая обмотка (обмотка возбуждения подключена параллельно якорю)
    • Составная рана —
      • Длинный шунт
      • Короткий шунт

Таблицу классификации машин постоянного тока см. здесь.

Контроллер двигателя постоянного тока — Информация по электронике от PenguinTutor

Направление двигателя постоянного тока определяется направлением тока через двигатель, поэтому, меняя положительное и отрицательное питание, мы можем заставить двигатели изменить направление.

Схема Н-моста

Конфигурация Н-моста является распространенным способом изменения направления подачи питания. H-мост назван так, потому что он имеет форму буквы H и использует две пары переключателей, которые необходимо переключать вместе. Это проще всего объяснить, используя видео ниже.

Пары переключателей расположены по диагонали друг к другу. Каждая пара переключателей должна быть замкнута одновременно. Таким образом, на диаграммах ниже S1 и S4 образуют одну пару, а S2 и S3 — другую пару.

Это Н-мост в выключенном состоянии. Все четыре переключателя выключены, и на двигатель не подается питание.

Когда S1 и S4 замкнуты, положительный источник питания идет слева от двигателя, а отрицательный — справа. После этого двигатель будет работать в одном направлении.

Для изменения направления необходимо разомкнуть переключатели S1 и S4, а затем закрыть S2 и S3. Положительное питание теперь подается справа от двигателя, а отрицательное — слева, поэтому двигатель теперь будет вращаться в противоположном направлении.

Важно, чтобы S1 и S3 никогда не закрывались одновременно, и то же самое с S2 и S4. Их совместное включение может привести к короткому замыканию в источнике питания.

ИС H-моста — SN754410 Quad Half-H драйвер IC

Схема H-моста может быть выполнена с использованием дискретных транзисторов / полевых транзисторов, интегральной схемы или даже реле (хотя реле затруднило бы реализацию управления скоростью). Для небольших двигателей обычно проще всего использовать интегральную схему (чип) H-моста.

Интегральная схема SN754410 представляет собой счетверенный драйвер Half-H, который содержит четыре модуля. Объединение двух таких модулей обеспечивает единую схему Н-моста. Таким образом, мы можем использовать одну микросхему для управления двумя двигателями.

Схема PIN-кода показана ниже:

На логической схеме показано, как четыре модуля полумоста могут быть сконфигурированы как пара контроллеров H-моста.

Чтобы убедиться, что ИС подходит, мы должны обратиться к техническому описанию, доступному у производителя (в данном случае Texas Instruments). Согласно техническому описанию микросхема может использоваться для переключения до 1 А для источников питания от 4,5 В до 36 В и включает в себя отдельный источник питания для входа и выхода. Все входы совместимы с логикой TTL и CMOS, которая будет работать как с GPIO от Raspberry Pi, так и с Arduino. Источник питания для IC должен быть 5 В, что такое же, как у Raspberry Pi.

Существует два разных способа использования входных сигналов для контроллера H-bridge.

Один из способов — иметь один выход для направления вращения двигателя, который инвертируется между двумя входами, а затем использовать контакт включения для включения и выключения двигателя. Так, например, если бы у вас был вход высокого направления, который перешел бы на вход 1A и инвертировал бы низкий уровень на входе 2A и наоборот, чтобы изменить направление. Для этого потребуются только два входа для SN754410, но потребуется добавить в схему инвертор. Или это можно реализовать, имея три выхода от GPIO, один из которых инвертирован.

Другой вариант, который мы будем использовать здесь, состоит в том, чтобы постоянно активировать контакт EN, подключив его к высокому уровню, а затем используя два входа для включения и выключения двигателя, а также для определения направления. Это достигается установкой обоих 1A и 2A на низкий уровень, что является выключенным состоянием, а затем переключением одного из них на высокий уровень, чтобы включить двигатель и установить направление.

Принципиальная схема для использования с Raspberry Pi GPIO

На приведенной ниже схеме показано, как можно использовать GPIO для управления контроллером мотора SN754410 H-bridge.

Его можно построить на макетной плате с помощью устройства Raspberry Pi GPIO, как показано ниже.

Он также доступен на печатной плате на основе печатной платы контроллера двигателя Ryanteck.

С диодами или без диодов

Двигатели являются электромагнитными устройствами. Это означает, что они используют электронный ток для создания магнитного поля, которое вызывает действие, в данном случае вращение двигателя. Когда питание отключается, магнитное поле разрушается, или, если двигатель продолжает вращаться, он может действовать как генератор. Когда это происходит, может возникнуть скачок напряжения, вызванный обратной ЭДС (электродвижущей силой), которая может повредить чувствительные электронные компоненты. Обычно диод подключается к магнитной нагрузке в обратном направлении, чтобы предотвратить повреждение электронной схемы обратной ЭДС.
