Схема чайника — термоса.

В продолжение статьи о ремонте термопота рассмотрим ещё одну схему чайника-термоса марки ELEKTA Claresta EKT-2743.

Принципиальная схема этого чайника-термоса по составу и назначению электронных узлов ни чем не отличается от той модели термопота, которая была рассмотрена ранее. Неисправности этой модели термопота и причины их возникновения также аналогичны.

Принципиальная схема термопота сведена вручную с печатной платы прибора, и, несмотря на повторную проверку, могут быть мелкие недочёты и ошибки.

Позиционные обозначения радиодеталей соответствуют нумерации на печатной плате термопота.

Схема термопота ELEKTA EKT-2743

В таблицу сведены параметры, маркировка и номиналы элементов изображённых на схеме.

Элемент	Позиционное обозначение	Маркировка/номинал/параметры
Диод	D2 — D9,D11	1N4007
Стабилитрон	DW1	—
Стабилитрон	DW2	1N4742A
Конденсатор электролитический	C2	470 мкф. 35 вольт.
Конденсатор электролитический	C3	220 мкф. 25 вольт.
Конденсатор электролитический	С5	470 мкф. 25 вольт.
Конденсатор электролитический	C6	4,7 мкф. 50 вольт.
Конденсатор	C1,C4	0,1 мкф
Транзистор	Q1	2SC9014
Кнопка	SW1,SW2,SW3	250 вольт, 1 ампер
Светодиод	LED1,LED2	на рабочее напряжение 3 вольта
Реле	K1	JVC-7F, 12 VDC-1ZA, coil — 12 VDC
Резистор	R2	82 кОм. ~0,5 Ватт
Резистор	R3	68 кОм. ~0,5 Ватт
Резистор	R4	180 Ом. ~2 Ватт
Резистор	R5	150 Ом. ~2 Ватт
Резистор	R7	100 Ом. ~1 Ватт
Резистор	R8	5,1 кОм. ~0,25 Ватт
Резистор	R9	270 Ом. ~2 Ватт
Резистор	R10	10 кОм. ~0,125 Ватт
Резистор	R11	100 кОм. ~0,125 Ватт
Резистор	R12	10 Ом. ~0,125 Ватт
Электромотор	М1	DB — 2 (8 — 12 V)
Термовыключатель	S1	KSD302 или KSD201 (~105°C — 125°C; 10A 250V)
Термовыключатель	S2	KSD302 или KSD201 (~93°C — 100°C ;10A 250V)
Термопредохраниитель	F1	Tf 157°C 10A 250V (SHENG PING)

Рассмотрим назначение элементов принципиальной схемы термопота.

В термопоте применены два термовыключателя S1 и S2 (см. схему). Первый S1 необходим для отключения прибора от электросети в случае чрезмерного перегрева, который может возникнуть по причине неисправности электронных узлов прибора или отсутствия воды в баке.

Второй термовыключатель S2 является основным и служит для включения и отключения нагревательной спирали Th2. Сама спираль необходима для кипячения воды. Как только температура воды в баке достигает ~ 100°C, то термовыключатель S2 размыкает свои контакты. Контакты термовыключателя замкнуться только тогда, когда температура воды в баке упадёт ниже ~ 60 – 70°C. Такая ситуация может произойти только при доливе холодной воды в бак, так как пока термопот включен в электросеть воде не даёт остыть постоянный подогрев с помощью нагревательной спирали Th3. Благодаря дежурному подогреву спиралью Th3 в термопоте всегда есть подогретая вода.

Спираль дежурного подогрева включена постоянно и задействована даже в режиме кипячения.

Также стоит отметить важную роль спирали Th3. С неё подаётся напряжение питания для электронной схемы реле принудительного кипячения и двигателя водяной помпы. Поэтому, если эта спираль перегорает, то перестают работать режим принудительного (повторного) кипячения и подача воды.

Электронная плата реле

Микропереключатели SW1, SW2 служат для включения двигателя подачи воды. Один из этих переключателей установлен на панели управления термопотом, а второй рядом с носиком, из которого поступает вода.

Переключатель SW3 включает электронную схему реле. Через этот переключатель напряжение питания поступает на базовую цепь транзистора. Кратковременного нажатия SW3 хватает, для того, чтобы зарядить конденсаторы в базовой цепи транзистора Q1 и открыть его на время повторного кипячения.

При открытии транзистора Q1 включается реле K1. Стабилитроны DW1, DW2 необходимы для стабилизации напряжения питания. Напряжение стабилизации стабилитрона DW1 типа 1N4742A составляет 12 вольт. На это же напряжение рассчитано и реле K1, которое и включает спираль кипячения.

Плата индикации и управления

При поиске неисправности термопота следует проверить сопротивление нагревательных спиралей. Сопротивление основной, служащей для кипячения спирали составляет ~ 70 – 80 Ом. Сопротивление спирали дежурного подогрева колеблется в районе 600 – 800 Ом.

На принципиальной схеме положение переключателей SW1, SW2, SW3 и контактов реле K1 показаны в выключенном режиме.

Термопредохранитель F1 с температурой срабатывания 157°C необходим для отключения прибора, если не сработал термовыключатель S1 и температура нагрева термопота стала критической. При ремонте стоит проверять исправность данной детали.

Устанавливается термопредохранитель обычно либо на дне бака, либо в боковой части приблизительно посередине и рядом с термовыключателем S1. Если требуется замена термопредохранителя F1, то следует учесть, что температура его срабатывания должна быть выше температуры отключения термовыключателя S1.

Светодиод LED1 зелёного цвета свечения светиться в режиме дежурного подогрева и выключается, когда термопот работает в режиме кипячения. О режиме кипячения информирует светодиод LED2 красного цвета свечения.

Стоит отметить тот факт, что в случае перегорания спирали дежурного подогрева Th3 светодиод LED1 будет показывать, что режим дежурного подогрева включен, хотя реального подогрева воды нет. Дело в том, что цепь питания данного светодиода проходит через основную спираль Th2, которая исправна. Поэтому корректного отображения работы прибора не будет.

Более подробно об устройстве и типичных неисправностях термопотов можно прочесть в статье о ремонте термопота Elenberg TH-6012.

Главная &raquo Мастерская &raquo Текущая страница

Также Вам будет интересно узнать:

Не знаете как расшифровать маркировку диода 1N4742A? Найти данные о радиодеталях стало легко. Читайте здесь!
«Железо» ставшее легендой…
Как правильно измерить сопротивление цифровым мультиметром?

Устройство и принцип работы термопота

Термопот является достаточно новым бытовым прибором, сочетающим в себе свойства кулера, термоса и чайника. Благодаря такому принципу работы, термопот завоевал широкую популярность у населения, поскольку у обладателей аппарата всегда имеется горячая вода под рукой для того, чтобы заварить чай или кофе. При этом не тратится время, чтобы дожидаться, пока закипит вода, как в случае с электрочайником.

Содержание

1 В чем отличие термопота от чайника
2 Как работает термопот
3 Конструктивные особенности разных производителей

В чем отличие термопота от чайника

Термопот отличается от обыкновенного электрочайника тем, что последний после закипания воды не сохраняет ее в горячем состоянии. Вода быстро теряет температуру, и, чтобы снова заварить чай, требуется включать аппарат и доводить жидкость до кипения.

В свою очередь, термопот, благодаря хорошей теплоизоляции емкости для воды, долгое время сохраняет температуру жидкости в пределах 80-90 градусов. Кроме того конструкция термопота похожа на устройство бойлера, который все время подогревает воду до определенной температуры. Одна из принципиальных схем чайника-термоса представлена ниже.

Как работает термопот

Работу чайника-термоса можно описать следующим образом. После того, как вы залили воду в емкость, закрыли крышку и включили аппарат, включается нагревательный элемент и начинается нагрев жидкости. Когда вода в баке наберет определенную температуру, срабатывает термовыключатель, который соприкасается с баком. Он разрывает электрическую цепь, после чего набор температуры водой прекращается.

На следующем этапе вода начинает медленно остывать, и это будет продолжаться до определенного значения температуры, который вы установили на панели управления. Например, если вы поставили значение 80 градусов, то при остывании жидкости до такой температуры, сработает термодатчик, в цепях появится питание и включится второй нагреватель, специально установленный в аппарате, для поддержания воды в горячем состоянии.

Существуют модели термопотов, температурный режим которых можно изменять плавно, в пределах от наименьшего значения к наибольшему. Но чаще всего можно заметить в продаже аппараты, имеющие ступенчатое переключение режима. Например, на выбор может быть представлены температуры: 45, 60, 75, 80, 95 градусов. Но, как показывает практика, чаще всего используются 3 режима. Поэтому не стоит переплачивать за ненужные вам функции.

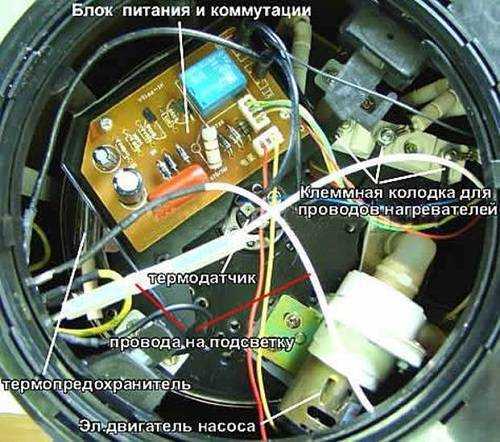

Управлением всеми функциями агрегата, а также приемом информации от датчиков температуры, занимается электронная плата управления, которую можно назвать “мозгом” чайника-термоса.

Ниже показана электросхема аппарата:

На схеме можно увидеть единственный движущийся узел – это помпа (насос). Она понадобится, если вы захотите налить подогретую воду в чашку. Насос включится в работу и начнет выкачивать жидкость из бака, подавая ее на выход из агрегата. Насос для подачи воды может быть, как автоматический, так и ручной, например, как в аппарате mystery (мистери) mtp-2448 (мтр 2402). Ручная помпа применяется в случае, когда выключили электричество, и нужно каким-то образом налить горячей воды. Также ручная помпа есть в чайнике-термосе polaris (поларис) pwp 4012d. А вот в термопоте maxwell mw 1751 ручная помпа не предусмотрена, и при отсутствии электроэнергии воду налить невозможно.

Конструктивные особенности разных производителей

Производители чайников-термосов в конкурентной борьбе стараются усовершенствовать свои изделия, и дополняют их различными дополнительными функциями, делающими эксплуатацию приборов более удобной.

Например, производитель термопотов Vitek в конструкцию агрегатов внес усовершенствование, позволяющее набирать воду в чашку, поднеся ее к носику устройства и слегка нажав специальную кнопку возле него.
Многие термопоты, например, IDEAL (Идеал) ID-50 TPS или Elgreen EL (ЭЛ)-5055, оборудованы защитой от включения без воды. Аппарат отключается при помощи специального датчика расположенного на корпусе бачка. При резком скачке температуры и достижении ею до критического уровня, реле разрывает эл. цепь.
Термопот Elgreen EL-5055
ЭЛ-5055 (Elgreen) отличается от других моделей корпусом из нержавеющей стали, который кроме эстетического вида, не несет других функций. Аппараты с пластиковой оболочкой, держат температуру не хуже. Хотя некоторые модели (Vitesse VS-161), по отзывам покупателей, плохо держат тепло. Этот факт можно объяснить тем, что модель ВС-161 имеет плохую теплоизоляцию.
Термопот Scarlett (Скарлет) IS-509 имеет значительное отличие в дизайне, хотя технические характеристики схожи с другими моделями. Корпус и колбу для нагрева воды производитель сделал прозрачными. Этот факт облегчает контроль за количеством жидкости в колбе.
Термопот Scarlett IS-509
Для удобства использования, существуют термопоты, имеющие 2 емкости для воды, как например, в агрегате CAMERON CTR-3020 TWIN. Для каждого бачка можно установить отдельный температурный режим. Чайник-термос Камерон CTR-3020 TWIN является идеальным аппаратом для большой семьи.
Термопот Cameron CTR-3020 TWIN

Как видно из статьи, термопот представляет собой довольно несложное устройство с понятным принципом работы. Производители все время добавляют новые функции для своих аппаратов, чтобы привлечь покупателя. Хотя какой-бы ни был “навороченный” агрегат, по принципу работы он ничем не будет отличаться от своих простых собратьев.

Устройство и принцип работы термопота

Термопот – достаточно новый бытовой прибор, сочетающий в себе свойства кулера, термоса и чайника. Благодаря такому принципу работы термопар получил широкую популярность среди населения, так как у владельцев аппарата всегда под рукой есть горячая вода для заваривания чая или кофе. Не нужно тратить время на ожидание закипания воды, как в случае с электрическим чайником.

Содержание

1 Чем отличается термопот от чайника
2 Принцип работы термопота
3 Конструктивные особенности разных производителей

Чем отличается термопот от чайника

Термопот отличается от обычного электрочайника тем, что последний, после кипячения воды, не сохраняет ее горячей. Вода быстро теряет температуру, и чтобы снова заварить чай, требуется включить машину и довести жидкость до кипения.

В свою очередь теплоотвод, благодаря хорошей теплоизоляции бака с водой, длительное время удерживает температуру жидкости в пределах 80-90 градусов. Кроме того, конструкция термотрубки аналогична устройству котла, который постоянно нагревает воду до определенной температуры. Одна из принципиальных схем чайника-термоса представлена ниже.

Как работает термопот

Работу чайника-термоса можно описать следующим образом. После того, как вы налили в емкость воду, закрыли крышку и включили прибор, он включается на нагревательный элемент и начинается нагрев жидкости. Когда вода в баке достигает определенной температуры, срабатывает термовыключатель , который контактирует с баком. Он разрывает электрическую цепь, после чего температура воды останавливается.

На следующем этапе вода начинает медленно остывать, и это будет продолжаться до тех пор, пока на панели управления не будет установлена определенная температура. Например, если установить значение 80 градусов, то при остывании жидкости до такой температуры сработает термодатчик, в цепях появится питание и включится второй нагреватель, специально установленный в устройстве, на держать воду горячей.

Существуют модели термопотов, температурный режим которых можно менять плавно, начиная от самого низкого до самого высокого. Но чаще всего можно увидеть в продаже устройства, имеющие ступенчатое переключение режимов. Например, на выбор может быть представлена температура: 45, 60, 75, 80, 95 градусов. Но, как показывает практика, чаще всего используются 3 режима. Поэтому не переплачивайте за ненужные вам функции.

Управление всеми функциями агрегата, а также получение информации от датчиков температуры осуществляет электронная плата управления, которую можно назвать «мозгом» чайника-термоса.

Принципиальная схема устройства представлена ниже:

На схеме виден единственный подвижный узел — это насос (насос). Он понадобится вам, если вы захотите налить в чашку нагретую воду. Насос включится и начнет откачивать жидкость из бака, подавая ее на выход агрегата. Насос для подачи воды может быть как автоматическим, так и ручным, например, как в аппарате мистерия (загадка) мтп-2448 (мтр 2402). Ручной насос Применяется в том случае, когда электричество отключено, а нужно как-то налить горячей воды. Так же в чайнике polaris (полярис) есть ручной насос pwp 4012d. А вот в термопоте maxwell mw 1751 ручной насос не предусмотрен, а наливать воду при отсутствии электричества невозможно.

Конструктивные особенности разных производителей

Конкурентные производители термочайников стараются усовершенствовать свою продукцию, и дополнить ее различными дополнительными функциями, делающими эксплуатацию приборов более удобной.

Например, производитель термопотов Vitek в конструкцию агрегатов ввел усовершенствование, позволяющее набирать воду в чашку, поднося ее к носику прибора и слегка нажимая на специальную кнопку рядом с ним.
Многие термопоты, например, IDEAL (Идеал) ID-50 TPS или Elgreen EL (EL)-5055, оснащены водонепроницаемой защитой . Устройство отключается с помощью специального датчика, расположенного на баке. При резком повышении температуры и достижении ею критической отметки реле разрывает эл. цепь.
Термо Элгрин EL-5055
EL-5055 (Elgreen) отличается от других моделей нержавеющей сталью, которая кроме эстетичного вида не несет других функций. Устройства с пластиковым корпусом держат температуру не хуже. Хотя некоторые модели (Vitesse VS-161), по отзывам покупателей, плохо сохраняли тепло. Этот факт можно объяснить тем, что модель ВС-161 имеет плохую теплоизоляцию.
Термопот Scarlett (Скарлет) IS-509 имеет существенное отличие в конструкции, хотя технические характеристики аналогичны другим моделям. Корпус и колбу для нагрева воды производитель сделал прозрачными, что позволяет легче контролировать количество жидкости в колбе.
Термопот Scarlett IS-509
Для удобства использования есть термопоты с 2 резервуарами для воды , например, в CAMERON CTR-3020 TWIN. Для каждого бака можно установить отдельный температурный режим. Чайник-термос Cameron CTR-3020 TWIN – идеальный прибор для большой семьи.
Термопот Cameron CTR-3020 TWIN

Как видно из статьи, термопот — достаточно простое устройство с понятным принципом работы. Производители постоянно добавляют новые функции в свои машины, чтобы привлечь клиентов. Хотя каким бы ни был «навороченный» агрегат, он ничем не отличается от своих простых собратьев.

Ingenia — КАК ЭТО РАБОТАЕТ

Ingenia — КАК ЭТО РАБОТАЕТ — Выключение чайника

Дом
Журнал

Артикул
Выпуск 80, сентябрь 2019 г.

Ежедневно используемые миллионами людей по всему миру электрические чайники используют удивительно простой метод решения давней проблемы: как выключить себя.

Когда чайник подключен к электрической розетке и включен, электрический ток протекает через металлическую катушку, которая находится либо в воде, либо под водой. Катушка, по сути, является нагревательным элементом, и ее сопротивление (усилия материала остановить протекание через нее электричества) превращает электрическую энергию в тепло.

Поскольку чайник герметичен, температура в нем быстро повышается, и вскоре вода закипает. Пока так просто. Основная проблема с концепцией электрического чайника всегда заключалась в том, как заставить его выключаться самостоятельно. В прошлом этого не было, и многие отели были эвакуированы, когда левый чайник закипел и закипел и сработал детектор дыма в номере.

Теперь все электрические чайники имеют автоматическое отключение, которое прекращает нагревать воду, когда она достигает точки кипения.

(слева) В зеленой области показан нагревательный элемент, когда вода закипает, пар проходит по паровой трубке (красная), приводя в действие биметаллический диск (справа) в синем блоке управления, отключающем электропитание © Strix Ltd

Многие из устройств, которые делают это возможным, основаны на изобретении британского инженера Джона Кроушоу Тейлора OBE FREng. Проблема, с которой он столкнулся, заключается в том, что простой термостат не даст наилучшего результата и не обеспечит полного закипания воды.

Точка кипения воды меняется в зависимости от высоты над уровнем моря или количества примесей в воде, поэтому термостат, который перестает кипятить воду ровно при 100°C, представляет проблему. На уровне моря вода кипит при 100°C, но на каждые 150 метров высоты температура кипения воды понижается примерно на 0,5°C. Если бы вам захотелось выпить чашку чая на берегу Мертвого моря, ваш чайник отключился бы до того, как вода закипит, а если бы вам представилось, что вы пьете чай на вершине горы, ваш чайник никогда не отключится и будет кипятить всю воду. вода прочь.

Гениально простое решение проблемы представлено в виде двухслойного биметаллического диска (металл с двумя разными коэффициентами теплового расширения), который «переворачивается» при определенной температуре, подобно металлической крышке кастрюли с вареньем, которая «хлопает» выходит, когда вы открываете новый горшок для варенья.

Диск с большим коэффициентом теплового расширения соединен с диском с меньшим коэффициентом теплового расширения, так что при повышении температуры объединенный диск изгибается так, что диск с более быстрым расширением оказывается снаружи, и наоборот при охлаждении. Скалывающая форма диска обеспечивает дешевый и эффективный термостат, который внезапно срабатывает при определенной температуре, а не просто медленно изгибается при нагревании.

Еще одна умная особенность заключается в том, что термостат вообще не находится в воде чайника и, таким образом, не срабатывает при температуре воды, которая, как было установлено ранее, не всегда может быть 100°C. Вместо этого он находится вне воды и срабатывает из-за быстрого повышения температуры, вызванного паром, который образуется только при кипении чайника.

Канал внутри чайника, обычно внутри ручки, подает пар от верхней части внутреннего пространства кипячения вниз к термостату (часто у основания), где температура очень быстро повышается от температуры окружающей среды до почти 100°C, как только начинается кипячение.
