Как устроен домофон – принцип работы домофона

  • Главная
  • Оборудование
  • Как работает обычный домофон

Домофон представляет собой переговорное устройство, позволяющее находящемуся внутри человеку разрешить или не разрешить посетителю вход в помещение не выходя к нему для непосредственного контакта. После небольшого экскурса в историю, подробнее остановимся на том, как работает домофон.

Домофоны впервые появились в скандинавских странах и США в начале 50-х годов прошлого века. Примерно через 30 лет домофоны стали устанавливать в многоквартирных домах на территории СССР. Домофоны того времени представляли собой несложную аналоговую систему с симплексной связью (возможность поочередного разговора). Дальнейшее развитие схемотехнических и конструктивных решений привело к тому, что домофон в настоящее время превратился в сложное электронное изделие, обеспечивающее безопасность жилого или производственного помещения.



Из материала вы узнаете:

Классификация домофонов

Современные домофоны можно классифицировать по различным признакам. Так, в зависимости от количества обслуживаемых абонентов домофоны бывают:

  • индивидуальные. Устанавливаются чаще всего в частных домах, располагая принимающие (абонентские) устройства в любых, удобных с точки зрения пользования, местах. Вызывная панель располагается у входной калитки;
  • многоабонентские. Как правило, их устанавливают в подъездах многоквартирных домов, обеспечивая связь между посетителями и владельцами квартир.



Домофоны также отличаются способом обработки сигнала и бывают:

  • аналоговые (координатно-матричные). Работают по принципу обычной телефонной связи с помощью аналогового коммутатора (мини АТС) и специального многожильного шлейфа, соединяющего коммутатор с квартирами;
  • цифровые, отличие которых состоит в разводке по подъезду всего двух проводов.

Конструктивное исполнение и комплектация домофонов

В общем случае устройство домофона предусматривает наличие двух частей; вызывной панели и абонентского устройства. В отдельных случаях домофон может комплектоваться электромагнитным или электромеханическим замком.

  • Вызывная панель — представляет собой устройство, заключенное в пылевлагозащищенный корпус, на передней панели которого размещены кнопки вызова, громкоговоритель и микрофон. Конструктивно корпус может устанавливаться непосредственно на стену у входной двери или предусматривать установку в специальную нишу, вырезанную в ней. Корпус изготавливается как из пластмассы, так и из металла. Возможно и его антивандальное исполнение.
  • Абонентское устройство — чаще всего выполнено в виде телефонной трубки. В трубке кроме традиционных динамика и микрофона, размещают кнопку управления электромагнитным или электромеханическим замком. Возможна также связь между несколькими трубками одного домофона, однако в этом случае каждая трубка должна поддерживать функцию интеркома.



Принцип работы домофона

В общем случае домофон конструктивно состоит из двух блоков — вызывной панели и абонентского устройства, чаще всего выполненного в виде телефонной трубки. Домофон дополнительно может комплектоваться электромагнитным или электромеханическим замком. При этом замок открывается с помощью специального ключа или дистанционно из квартиры.



  1. Индивидуальный домофон.

Индивидуальный домофон работает по схеме, использующей электромагнитные реле как для коммутации переговорных цепей, так и для коммутации силовых цепей исполнительных механизмов. Пользование домофоном осуществляется следующим образом:

  • посетитель на вызывной панели нажимает кнопку вызова;
  • замыкаются контакты, электрический сигнал приходит на абонентское устройство и подает сигнал вызова владельцу;
  • владелец нажимает переговорную кнопку или снимает трубку домофона (зависит от модели домофона), при этом с помощью электромагнитного реле коммутируются соответствующим образом (поочередный или одновременный разговор) контакты микрофона и громкоговорителя внутренней панели (или абонентской трубки), соединяя ее таким образом с вызывной панелью.
  • после разговора с посетителем, владелец может в зависимости от используемой модели домофона, выйти к входной двери и открыть ее или, при наличии дополнительной функции, нажать кнопку управления запорным механизмом и дистанционно открыть входную дверь.



  1. Многоквартирный домофон.

Многоквартирный домофон работает по схеме мини АТС (аналоговой или цифровой):

  1. Аналоговый (координатно-матричный) домофон. Наиболее распространен в настоящее время. Выпуск их был освоен еще в советское время. Такие домофоны обеспечивают переговорную связь, управление замком (при наличии такой функции) и проход всех жителей в подъезд, пользуясь однотипным ключом. Домофоны этого типа работают при условии подключения каждой квартиры к домофону двумя проводами. Один провод соответствует регистру десятков в номере квартиры, а второй — регистру единиц. По всему подъезду протягивают многожильный жгут, соединяя нужные провода от вызывной панели с абонентскими устройствами. «Сердцем» координатно-матричного домофона является коммутатор, который после нажатия кнопок, соответствующих номеру квартиры, коммутирует переговорное устройство, соединяя его с соответствующей квартирой.
  2. Цифровой домофон в целом ничем не отличается от аналогового, только кодирование номеров квартир осуществляется в двоичной системе (цифровая передача данных). Это позволяет использовать для связи со всеми квартирами в подъезде двухжильный провод, что существенно облегчает монтаж устройства его ремонт и техническое обслуживание. Цифровой коммутатор безошибочно соединяет необходимый номер квартиры, набранный на вызывной панели, с номером закодированного абонентского устройства. Кроме того цифровой домофон имеет возможность осуществления дополнительных функций, таких как внутренняя связь между жильцами подъезда и диспетчером, обслуживающим данное устройство.



Подключение составных частей домофона

Подключение составных частей домофона осуществляется в зависимости от того, как устроен домофон и зависит как от его типа, так и от способа обработки сигнала.

  1. Подключение составных частей домофона индивидуального типа.

В частных домах чаще всего используют двухканальные системы. Эти системы, в отличие от одноканальных, позволяют на одну вызывную панель подключить две системы управления, например замками входной двери и двери черного входа.

При подключении составных частей домофона сначала необходимо определить места их установки. При установке вызывной панели у входной калитки, к ней должна быть подведена линия электропитания напряжением 220 вольт. Для соединения вызывной панели с абонентским устройством может использоваться любой силовой или сигнальный кабель с количеством жил не менее пяти. Кабель необходимо экранировать от влияния внешних помех и поместить в специальный короб или металлорукав. Абонентское устройство домофона работает от батареек (малогабаритных аккумуляторов) питания. Соединение составных частей домофона между собой осуществляется согласно принципиальных электрических схем, входящих в комплект поставки изделия. При использовании беспроводной модели домофона процесс подключения еще более упрощается и предполагает прокладку силовых кабелей только к электромеханическим или электромагнитным замкам.



  1. Подключение составных частей многоабонентских домофонов.

Так как существует два типа многоабонентских домофонов, то существует и две системы подключения: цифровая и координатная. Независимо от типа домофона к месту его установки необходимо подвести силовой кабель электропитания напряжением 220 вольт. При этом необходимо обеспечить соблюдение всех правил техники безопасности, чтобы уберечь жильцов многоквартирных ломов от поражения электрическим током

  • Координатно — матричный тип домофонов наиболее распространен из-за дешевизны оборудования. Подключение этого типа домофонов отличается большой трудоемкостью. В корпусе вызывной панели размещается координатно-матричный коммутатор (аналог мини АТС), от него по подъезду проходит многожильный шлейф, провода которого делятся на «единицы» и «десятки». Каждая трубка отдельно подключается к домофону через коммутатор. При наличии небольшого количества квартир в подъезде используется встроенный коммутатор, когда каждая трубка подключается напрямую к панели вызова. Такой способ подключения проще в установке и эксплуатации, а также имеет меньшую стоимость.
  • Цифровые домофоны обходятся жителям многоквартирных домов дороже (как в материалах так и в оборудовании), поэтому распространены они значительно меньше. При подключении цифрового домофона необходимо проложить по подъезду двухжильный кабель и к нему подключить параллельно все абонентские трубки. Затем на внутренней плате вызывной панели закодировать с помощью специальных джамперов (перемычек) каждую трубку в соответствии с номером квартиры. При наборе номера квартиры на вызывной панели, срабатывает трубка, соответствующая замкнутой комбинации джамперов.



GSM домофон

В последнее время все больше говорят о новинке, появившейся на рынке — о GSM домофоне. Это устройство, которое выполняя функции обычного домофона, обеспечивает дополнительно связь вызывной панели с мобильным телефоном владельца квартиры. Домофон передает вызов на заранее занесенный в его память номер мобильного телефона, а владелец квартиры может ответить как с помощью абонентской трубки домофона, так и непосредственно с мобильного телефона. Таким образом владелец квартиры имеет возможность получения информации о всех посещениях, которые имели место в его отсутствие.



Возможности использования

Домофон, это устройство, основное назначение которого заключается в контроле и обеспечении доступа в помещения, будь то частный коттедж, квартира в многоэтажном доме или офис. Пользователи домофона получают доступ в свои помещения, пользуясь ПИН-кодом или специальным ключом, а посетители могут войти только с разрешения владельца. Идентификация посетителя осуществляется посредством двусторонней связи посетителя с владельцем и дистанционным открытием замка двери (при наличии такой функции). Двусторонняя связь осуществляется с помощью специального переговорного устройства, выполненного в виде телефонной трубки. Кроме основной функции, обеспечения дуплексной или симплексной связи, трубка может быть оснащена кнопкой дистанционного открывания входной двери.



Несмотря на то, что схема работы домофона чрезвычайно проста и устройство обладает минимальным количеством функций, домофон является самым доступным средством решения многочисленных задач по охране каких-либо помещений.

прокладывание провода, монтаж и подключение трубки

Домофон – элемент системы безопасности. Это устройство позволяет контролировать допуск в подъезд многоэтажного здания, не пропуская случайных визитеров. Систему устанавливают также в административных и производственных зданиях, и даже в загородных домах, чтобы видеть посетителей.

Содержание

  1. Устройство домофона
  2. Типы домофонов
  3. По количеству абонентов
  4. По типу передаваемого сигнала
  5. По виду панели
  6. Типы замков
  7. Электромеханический
  8. Электромагнитный
  9. Критерии выбора
  10. Подготовка к монтажу
  11. Этапы установки
  12. Схемы подключения

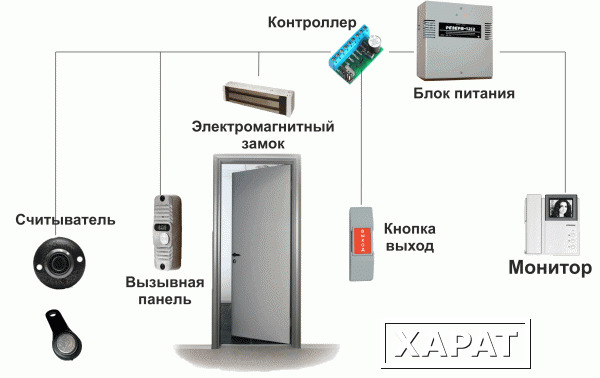

Устройство домофона

Система коммуникации включает следующие элементы.

  • Вызывная панель – устанавливается на входе, на подъездной двери, на крыльце, возле калитки. Оснащается кнопками вызова, считывателем, динамиком и микрофоном. В видеоверсии есть встроенная камера.
  • Абонентское устройство – часть домофона, которая размещается непосредственно в квартире или холле загородного коттеджа. Выполняется в виде телефонной трубки или монитора. Устройство позволяет ответить на вызов, дистанционно открыть замок, наблюдать за визитером. Трубки для домофона обязательно включают динамики, микрофон, кнопки управления, дисплей.
  • Идентификатор – магнитная карта, брелок, электронный ключ или любой другой вариант. На устройстве записан код доступа. Идентификатор прикладывают к считывателю, который открывает замок на входной группе, если код принимается.
  • Замок – электромагнитный или электромеханический. Открывается дистанционно или при использовании идентификатора.
  • Провод для домофона – соединяют вызывную панель и абонентские устройства. Некоторые модели связываются через Wi-Fi.
  • Вспомогательные устройства – коммутаторы, кнопки выхода, блоки питания, крепежные элементы и прочее.

Усовершенствованные системы могут включать также камеры наблюдения, подсветку, датчики движения и другие элементы.

Аудио

62.86%

Видео

32.86%

Выбираю

4.29%

Проголосовало: 70

Типы домофонов

Домофоны классифицируют по количеству обслуживающих абонентов, по принципу передачи сигнала, по типу панели и монитора и по другим механическим характеристикам.

По количеству абонентов

Классификация проста.

  • Индивидуальный – абонентское устройство только одно и размещается в холле или в прихожей. Такой вариант устанавливают в загородных домах.
  • Многоабонентный – для многоквартирных жилых домов и производственных зданий. К устройству выхода подключено от 2 до 1000 пользователей.

Наиболее популярны модели, рассчитанные на 2–10 пользователей. Они обслуживают лестничную площадку, подъезд, небольшой офис.

По типу передаваемого сигнала

Различают аудио- и видеодомофоны.

  • Аудиоустройства – обеспечивает двухстороннюю голосовую связь с визитером. Модели востребованы благодаря низкой стоимости. Однако полной безопасности не обеспечивают. Лица позвонившего не видно, так что «гость» может представиться кем угодно. Тем не менее, для многоквартирных зданий этот вариант оптимален.
  • Видеомодели – в наружном блоке домофона есть встроенная камера. Устройство передает не только голос, но и изображение визитера. Таким образом абонент может видеть посетителя и решить, стоит ли его пропускать.

Видеомодели оснащаются множеством дополнительных функций, так как их конструкция позволяет усовершенствовать прибор без больших дополнительных затрат. Как правило, у домофона есть записывающее устройство, что позволяет наблюдать за визитерами не только в режиме онлайн, но и по записи. Систему дополняют датчиками движения, инфракрасными фильтрами, чтобы иметь возможность вести наблюдение в темноте, возможностью передавать сигнал владельцу квартиры или дома о вторжении или посещении на телефон и прочее.

Видеодомофоны предполагают 2 способа передачи сигнала.

  • Координатная – каждая домофонная трубка подключается к вызывной панели парой проводов. Довольно затратный способ, поэтому применяется при небольшом количестве абонентов – до 20 человек.
  • Цифровая – вызывную панель подключают к многожильному кабелю, а пользователи идентифицируются с помощью кодов. Такой вариант позволяет обслужить куда большее количество абонентов, а также в любой момент подключить нового пользователя.

Существуют также беспроводные видеодомофоны. В этом случае для создания внутреннего и наружного модуля используется интернет-соединение или Wi-Fi. Система очень проста в установке и настройке, отличается богатым функционалом. Однако при нестабильном интернет-соединении ее преимущества исчезают. Кроме того, беспроводной домофон сильно зависит от расстояния между модулями, а также чувствителен к погодным условиям.

По виду панели

Вызывная панель – главное устройство домофона. Обычно его монтируют с внешней стороны. Но есть модели для внутреннего использования – на территории предприятия, например. Различают их по назначению.

Внешнее устройство должно соответствовать ряду требований:

  • герметичный корпус, не пропускающий пыль, грязь, влагу, смог, дым и прочее;
  • стойкость к резким перепадам температуры и влажности;
  • устойчивость к механическим повреждениям;
  • стойкость к коррозии – поэтому корпус обычно выполняют из прочного пластика или защищенного металлического сплава.

Есть и специальные антивандальные панели. Такие домофоны врезаются в стену, имеют механическое управление, заделаны в металл. Камеру защищает толстый слой ударопрочного стекла.

Внутренние домофоны менее устойчивы ко всем перечисленным факторам, но дешевле.

Функционал одинаковый: при необходимости устройства оснащаются обычной или инфракрасной подсветкой, датчиками, индикацией.

Типы замков

Схема подключения домофона предполагает замок. Механический вариант в этом случае исключен, так как устройство должно отключать замок удаленно или с помощью идентификатора. Есть 2 варианта: электромеханический или электромагнитный.

Электромеханический

Такая модель включает электрическую схему и замок. Открывает запор обычным ключом и под действием электрического тока. Чаще встречается в загородных домах. Модели проще в установке и дешевле.

Различают 2 типа замков.

  • Накладной – монтируется с внутренней стороны двери или калитки. В его комплектацию входит также личинка с ключами и ответная часть. На самом замке обычно есть кнопка, которая тоже позволяет открыть его.
  • Врезной – монтируется в полотно двери, открывается ключом или импульсом. Кнопки открытия не имеет. Врезной вариант обладает более высокой водостойкостью.

Для работы такого замка электрический ток нужен лишь в тот момент, когда дверь нужно открыть с домофона или контроллера. Если ток отсутствует, дверь можно запереть ключом или с помощью кнопки. Более того, в момент отключения тока створка автоматически запирается.

Электромагнитный

Представляет собой магнит, который притягивает створку и не дает ей открываться. Такой вариант предназначен для тяжелых створок, а потому для замка используются магниты с усилием удержания до 500 кг и выше.

Такой замок невозможно открыть отмычкой, он не предполагает ни личинки, ни ключа. Однако работает модель только в присутствии тока. При отключении электричества магнит перестает удерживать створку и дверь открывается.

Электромагнитный замок рекомендуют дополнять электромеханическим, поскольку последний при отключении тока как раз блокирует дверь, или выбирать модель с собственным аккумулятором.

Критерии выбора

Чтобы выбрать домофон, нужно учесть ряд параметров.

  • Назначение – для многоквартирного здания с большим количеством абонентов предпочтительнее бюджетная аудиомодель. Для усиления безопасности ее дополняют видеокамерой на лестничной площадке. Для промышленного объекта нужны защищенные видеомодели.
  • Число абонентов – нет смысла покупать многоабонентскую панель для загородного дома или подключать индивидуальное устройство к цифровому варианту.
  • Место монтажа – наружный домофон должен иметь прочный корпус, быть устойчивым к погодным факторам. Внутренний может быть куда дешевле и проще.
  • Тип соединения – на данный момент проводное подключение домофона в квартире считается более надежным, так как беспроводной способ не всегда отличается устойчивым сигналом.
  • Характеристики камеры – если выбрана видеомодель, учитывается степень разрешения, наличие инфракрасной подсветки, угол обзора.
  • Дополнительные функции – автоответчик, возможность записи, автоматическая запись, датчик движения, передача сведений на удаленное устройство и прочее.

Стоит учесть и дизайн, особенно если устройство устанавливается в частный дом. Оформление домофонов не слишком разнообразно, но все же можно подобрать модели в ретро-исполнении и более утилитарные.

Подготовка к монтажу

Подготовка к установке сводится к выбору материалов и инструментов для монтажа. Потребуется следующее:

  • перфоратор и шуруповерт;
  • нож, бокорезы, пика для штробления стены или штроборез;
  • плоскогубцы, молоток, инструмент для снятия изоляции;
  • провод для питания;
  • витая пара – UTP;
  • выключатель для оборудования, розетки и вилки;
  • электротехническая труба или гофра;
  • крепеж, перфоленты и прочие дополнительные материалы.

Внутри здания кабель укладывают в штробы – так проще и удобнее. При установке домофона на ворота или калитку кабель придется тянуть по земле. Здесь его прячут в трубу.

Этапы установки

Алгоритм довольно прост, но зависит от типа устройства и метода подключения.

  1. Выбирают место установки: лучше крепить вызывную панель на раму, а не на створку.
  2. Высверливают отверстия под крепеж, разбирают вызывную панель.
  3. С обратной стороны устройства самостоятельно заводят провод к панели и подключают в соответствии с инструкцией на эту модель.
  4. Кабель тянут к месту монтажа контроллера. Коробку обычно ставят возле двери или замка. Ее можно врезать в стену или закрыть щитком.
  5. Проверяют соединения. Если все в порядке, закрепляют вызывную панель и фиксируют саморезами. Одевают сверху крышку устройства.
  6. В доме – в прихожей или коридоре – выбирают место для трубки. Условие: рядом с ней должна размещаться розетка на 220 В либо же под трубку нужно заводить питание от щитка. Установка трубки домофона сводится к креплению кронштейнов, в котором и размещают устройство.
  7. Блок питания обычно идет в комплекте. В индивидуальном домофоне блок располагают рядом с контроллером. Если система включает монитор и видеокамеры, блок потребуется более мощный, так как заводской рассчитан на обслуживание только домофона. К блоку питания подключают все кабели от всех запитываемых устройств.
  8. Все элементы системы нужно соединить проводами. Провод на улице, если такой есть, укладывают в трубу – металлическую или пластиковую.
  9. Кабель внутри здания монтируют открытым либо закрытым способом. В первом случае провод протягивают через гофру или кабель-каналы. Монтируют трубы на стену с помощью держателей или хомутов. Во втором под кабель в стене делают штробы – канавки нужной глубины. После монтажа канавки заделывают гипсом или алебастром.

Валера

Голос строительного гуру

Задать вопрос

Подключают домофон на четырехжильный кабель. Жилы в нем пронумерованы и маркированы, что упрощает установку. Кабель №1 передают звуковой сигнал и подключают к контакту №1 на трубке или на мониторе. Черный провод присоединяют к контакту №2. Красный кабель от замка подсоединяется к контакту №3. Белый – видеоканал, подключается к монитору к контакту №4.

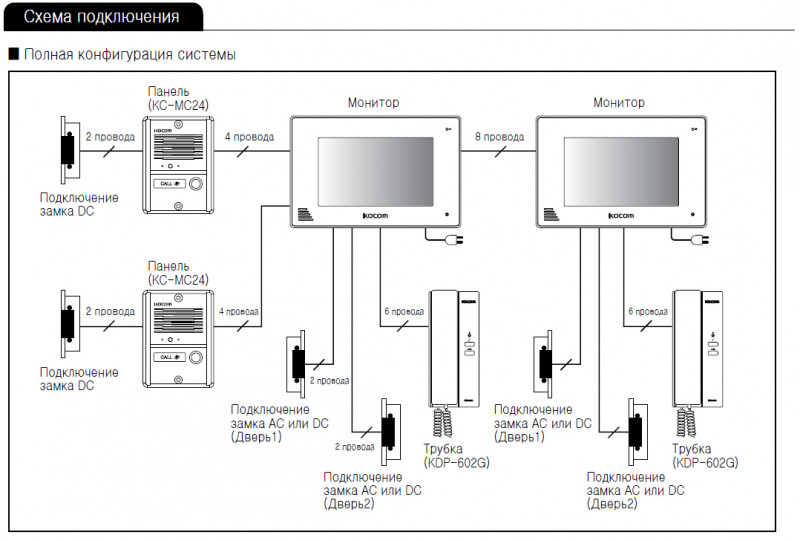

Схемы подключения

Схема подключения зависит от функционала системы.

  • Самый доступный вариант предполагает подсоединение монитора прямо к вызывной панели. Но при этом домофон обеспечивает только видео- или аудиосвязь между визитером и абонентом, а для управления замком необходимо устанавливать отдельную схему. Такой вариант очень дешев. Так как для обслуживания достаточно слаботочки с жилами витой пары. Если расстояние между вызывной панелью и трубкой большое, берут комбинированный кабель.

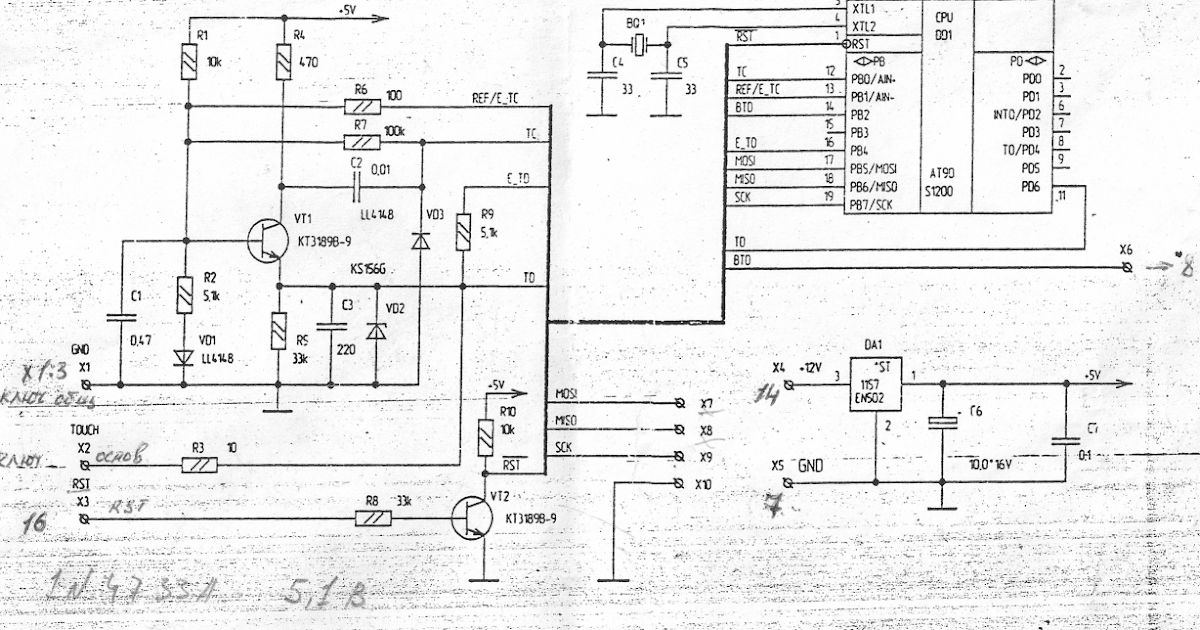

  • Для обслуживания нескольких абонентов используют схему с контроллером. В этом случае между панелью и трубкой в цепь включен контроллер, который обрабатывает входящие и выходящие сигналы. В зависимости от заложенных в него программ, контроллер активирует выполнение тех или иных действий: разблокировка двери, передача сигнала, запись.
