Дифавтомат схема подключения без заземления: Как подключить дифавтомат без заземления: варианты и схемы

Схема подключения и правила монтажа дифавтомата в однофазной сети

Помимо благ, которые несет человеку электрификация, она же подвергает его опасности пожара или поражения электрическим током. Помочь защитить себя и свое жилье от этих рисков во многом способен автоматический выключатель дифференциального тока (АВДТ), или по другому дифавтомат. Он выполняет одновременно несколько функций – защищает сеть от перегрузок, короткого замыкания, а также обеспечивает защиту человека от удара током.

Как правильно подключить дифавтомат своими руками, будет рассказано далее в статье.

Краткое содержимое статьи:

Монтаж дифавтомата с заземлением

Основное требование к подсоединению – на дифавтомат подаются фаза и ноль той цепи, защиту которой он обеспечивает. То есть, ноль, прошедший через дифавтомат, не объединяют с другими нолями. В противном случае будет постоянно происходить его сработка.

Вариантов подключения автомата при наличии заземления два:

• дифференциальный автомат стоит на входе и обеспечивает защиту всей цепи в целом, включая все имеющиеся в ее составе группы;
• дифавтомат защищает какую-то обособленную группу.

Чтобы собрать схему по первому варианту, сеть делится на группы посредством подключения автоматов, выводы которых подключены к нижним контактам дифференциального автомата.На верхние его клеммы заводится питание. Данный тип подключения имеет серьезный недочет – при проблемах в любой из групп, обесточивается вся цепь, включая все группы.

В домах со старой, отжившей свой век проводкой характерна постоянная сработка дифавтомата на утечку тока, решить проблему позволяет применение автоматов с более высоким порогом срабатывания, например, 30 мА.

Второй вариант подключения характерен для того, чтобы обезопасить конкретное помещение с точки зрения эксплуатации электроприборов. Такая схема более актуальна для обеспечения безопасности, к примеру, сырых помещений вроде санузла или ванной, либо детских комнат.

С практической точки зрения второй вариант подключения значительно эффективнее, тем более при срабатывании дифавтомата сразу понятно, на каком участке цепи проблема. Кроме того, при обесточивании одного участка, вся остальная сеть продолжает функционировать.

Единственный минус оборудования жилья АВДТ – дополнительные материальные затраты. В долгосрочной перспективе они себя полностью окупают, поскольку электроприборы перестают выходить из строя так часто, как без дифавтомата в цепи.

Подключение дифавтомата без заземления

Как правило, во введенных в эксплуатацию помещениях предусмотрено заземление. Дифференциальный автомат в этом случае будет подключаться по одной из двух вышеописанных схем, и защитит цепь от утечки на «землю».

В сдаваемых в эксплуатацию новостройках нередко отклоняются от требований электробезопасности, и не делают заземление. В таких случаях не то что желательно, а необходимо с точки зрения безопасности оборудовать электрическую цепь дифавтоматом. Его функции, по сути, сведутся к замене недостающего заземления.

При прикосновении человека к находящейся под напряжением проводке или электроприбору, произойдет сработка АВДТ и обесточивание цепи.

Разница между селективным и неселективным способами подключения АВДТ

Для того, чтобы выполнить селективное подсоединение дифференциального автомата, берут соответствующий тип устройства с маркировкой «S» на нем. При любом другом варианте, невзирая на подборку входящих в цепь дифавтоматов, подсоединение будет неселективным.

Суть селективного подсоединения – селективный АВДТ стоит на входе, к примеру на лестничной площадке. От него идет питание на квартиры, находящиеся на этаже. Цепи квартир оборудованы неселективными дифавтоматами.

При срабатывании АВДТ в одной из квартир, питание на остальные отключено не будет, если входящий дифавтомат селективного типа. При этом никакого риска выгорания проводки, или выхода из строя электроприборов в них нет.

Если же АВДТ на лестничной площадке неселективный, то при срабатывании автомата в любой из квартир без электричества  остаются  все квартиры на этаже. Вне зависимости от типа схемы, первого или второго, они оба обеспечивают надежную защиту проводки, электроприборов и жильцов.

Фото схем подключения и правила монтажа дифавтомата

Вам понравилась статья? Поделитесь 😉

Как подключить УЗО и автоматы без заземления

В современных домах и квартирах применяется электропроводка с отдельным защитным проводником, однако в старых советских постройках заземления нет. Очень важно в такой ситуации знать, как подключить УЗО и автоматы, ориентироваться в том, как они будут работать.

Будучи похожими как по внешнему виду, так и по внутреннему устройству, эти приборы имеют схожие между собой схемы подключения. Важно понимать, в чем заключаются основные отличия.

В устройстве защитного отключения отсутствует защита от токов короткого замыкания, поэтому для нормальной и безопасной его работы перед ним должен быть установлен автомат.

То, насколько надежно будет защищена электрическая сеть, напрямую зависит от верного подбора защитных устройств и правильной последовательности при их установке.

Перед тем, как подключить УЗО и автоматы, нужно тщательно осмотреть корпуса устройств, дабы убедиться в том, что трещины и другие повреждения на них отсутствуют.

Также следует проверить наличие на корпусе маркировки, а также работу механизма «включения/выключения». Кроме этого, нужно помнить о том, что установка в сеть должна осуществляться строго при отключенном напряжении, а обеспечить надежную защиту способны только качественные приборы!

Отсутствие заземления и УЗО

Использование бытовой техники при отсутствии заземления более опасно, но уменьшить эту опасность позволяет устройство защитного отключения. Подключение УЗО без заземления, схема которого представлена на нашем сайте, нужно проводить предельно аккуратно, поскольку велик риск того, что человека может ударить током.

При наличии заземления ситуация будет более безопасна, так как УЗО срабатывает сразу (устройство отключает напряжение).

Вполне обоснованным является подключение прибора без заземления с точки пожарной безопасности — это объясняется тем, что при повреждении проводки, утечка тока происходит на заземленные участки конструкции сооружения.

Подключение УЗО без заземления, схема которого очень проста, в какой-то степени компенсирует недостатки электрозащиты. Главное, в данном случае — знать, как подключить УЗО и автоматы грамотно.

Кроме устройства защитного отключения, оптимально использовать трехпроводную систему питания с заземляющим проводником, ведь это обеспечит максимальную защиту от поражения электричеством и сведет к минимуму вероятность возникновения пожара.

Подключение дифференциального автомата без заземления

Устройство защитного отключения автоматикой, которая предохраняет выключатель от перегрузок в электроцепи, не оснащается, по причине чего одновременно с УЗО должно быть выполнено и подключение дифференциального автомата, который прекратит подачу тока при возникновении перегрузок.

Важно при этом, чтобы мощность дифавтомата была немного больше мощности УЗО, которое установлено с ним в одной электрической цепи. Поскольку при возникновении в цепи перегрузки автомат срабатывает не мгновенно, а через определенное время, защитить УЗО от перегорания можно только при выполнении этого условия.

Подключение дифференциального автомата в зданиях, где нет заземления, осуществлять необходимо, поскольку в электроцепи дифавтомат будет выполнять функции заземляющего провода, а также обеспечит необходимую защиту от утечки тока.

Схема подключения дифавтомата в однофазную и трехфазную сеть

Мы уже рассмотрели с вами, как подключить дифференциальный автомат своими руками. Мероприятие совсем не сложное, главное продумать место установки устройства в распределительном щите, а также выбрать наиболее подходящие по мощности характеристики изделия. Далее мы подробно остановимся на первом пункте и покажем вам несколько схем подключения дифавтомата в однофазную и трехфазную сеть.

• Однофазная сеть 220 В
• Трехфазная сеть 380 В
• Без заземления

Однофазная сеть 220 В

В квартирах и частных домах применяется наиболее устаревший вариант разводки — с одной фазой. В данном случае номинальное напряжение составляет 220 В, поэтому необходимо использовать двухполярное изделие. Что касается схемы подключения дифавтомата, то она может быть представлена ​​в двух вариантах. Первый – это когда защита устанавливается только после счетчика, обслуживающего всю домашнюю проводку.

В этом случае при срабатывании и отключении автоматики найти причину сбоя будет сложнее, поэтому целесообразно отдать предпочтение второму, более надежному варианту.

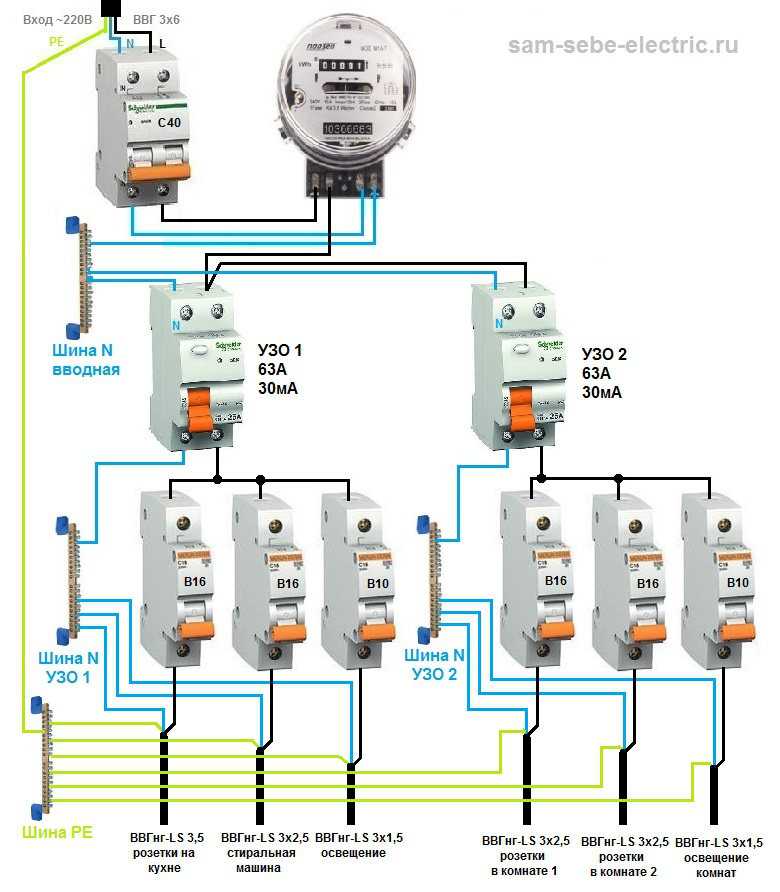

Правильная схема подключения дифавтомата в однофазную сеть с заземлением:

Как видите, на каждую группу проводов устанавливается отдельное устройство. Если один дифавтомат сработает, второй продолжит функционировать.

Трехфазная сеть 380 В

Единственным важным отличием трехфазной сети является то, что вместо одного фазного провода на вводе предусмотрены сразу три фазы: L1, L2, L3. В этом случае необходимо использовать 4-х полюсный дифифавомат 380В, схема подключения которого будет выглядеть так:

Этот вариант можно использовать в новом доме, а точнее коттедже, который должен выдерживать большие токи нагрузки от электроприборов. Также этот вариант иногда используют при монтаже электропроводки в гараже, ведь здесь могут использоваться мощные сварочные аппараты, компрессоры и другое электрооборудование.

Без заземления

Все предыдущие схемы подключения дифференциального автомата были заземлены, сейчас хочу привести устаревшую модель, использующую двухпроводную сеть 220В.

Подключение дифавтомата без земли по следующей схеме:

Такой способ разводки можно увидеть в старых панельных домах. Это крайне небезопасно, поэтому рекомендуем заменить электропроводку в доме на новую с заземляющим контактом.

Также рекомендуем просмотреть существующие варианты подключения в видео обзорах:

Вот и все, что я хотел рассказать по данной теме. Советуем использовать дифференциальные автоматы только популярных производителей: abb, legrand (легран), IEK и Schneider electric, чтобы защита служила долго, а главное — на совесть.

Аналогичные материалы:

• Что лучше выбрать: УЗО или дифавтомат?
• Схема электропроводки в гараже
• Как сделать заземление в доме?

Опубликовано:
16.12.2014
Обновлено: 06.11.2017

Пока без коментариев

Как подключить дифференциальный автомат: схемы подключения

Электропроводка несет в себе массу рисков для дома, его жильцов и оборудования. Большинство из них можно устранить установкой дифференциально-токового выключателя (АВДТ) — дифавтомата.

Это устройство обеспечивает защиту от тока утечки, перегрузки сети, короткого замыкания и поражения электрическим током. Важно знать, как подключить дифференциальную машину, чтобы максимально защитить оборудование, здоровье людей и имущество.

Содержание статьи:

• Принцип работы дифавтомата
• Возможные схемы подключения
  • Однобуквенная система
  • Двухуровневая система подключения
  • Одноуровневая система дифавтоматов без заземления


    5

  • Установка дифавтоматов
  • Трехфазная цепь
  • Особенности установки селективных дифавтоматов
• Пошаговая инструкция по установке дифавтоматов
• Полезные советы по установке
• Выводы и полезное видео по теме

Принцип работы дифавтомата

В дифавтомат встроено три механизма, каждый из которых отключает напряжение в определенной ситуации:

• наличие ток утечки;
• неожиданное короткое замыкание;
• перегрузка электрической сети по мощности.

Утечка определяется с помощью дифференциального трансформатора, реагирующего на разность значений тока на «нуле» и «фазе».

Разница может возникнуть, когда человек вступает в контакт с живыми предметами или когда электрические приборы частично замыкаются на окружающие их поверхности. В таких случаях и отключает электричество.

Механизм защиты при обнаружении утечки тока может быть электромеханическим или электронно-механическим. Второй вариант подразумевает наличие микросхемы управления

Датчик короткого замыкания

реагирует на большой ток. А подключение избыточной нагрузки определяется нагревом металлической термопластины, открывающей электросеть при повышении собственной температуры.

Таким образом, любая опасная ситуация, связанная с проводкой, быстро определяется дифавтоматом и заканчивается защитным отключением напряжения в проблемной цепи.

Возможные схемы подключения

Способы подключения дифавтоматов отличаются не столько расположением проводов, сколько количеством и характеристиками самих устройств. Поэтому важно разобраться в возможных схемах, выяснить особенности их применение и подключение с целью обеспечения максимальной защиты себя и бытовой техники за минимальные деньги.

Однобуквенная система

Первая схема подключения дифавтомата подразумевает наличие только одного защитного устройства. Монтируется сразу после счетчика. Все имеющиеся электрические цепи подключаются к выходу АВДТ.

По возможности устанавливайте в начале каждого контура. . Так необходимо, чтобы можно было провести ремонт электропроводки в одной комнате, не выключая свет во всей квартире.

Единственный дифавтомат на всю квартиру — самый бюджетный вариант, но и он способен защитить жильцов от поражения электрическим током при случайном контакте с токопроводящей поверхностью

Максимальная токовая нагрузка защитного устройства должна быть соотнесена с мощностью одновременно подключаемого оборудования и характеристиками электросчетчика. Желательно, чтобы АЭДТ срабатывал раньше, чем предохранители на счетчике.

Питающие провода от электросчетчика подключаются к одиночному дифилтомату сверху, а те, к которым подключается внутриквартирная проводка, выходят снизу. Преимуществом такой схемы является ее простота, дешевизна и минимальная потребность в месте для размещения АВДТ.

Недостатком описываемого варианта электрозащиты является неудобство поиска причин выхода из строя дифавтомата. Так как обесточивается сразу вся квартира, определить, в какой комнате находится причина срабатывания выключателя высокого напряжения, достаточно сложно.

Кроме того, если проблема с электропроводкой возникает только в одной комнате, то во всей квартире включить напряжение нельзя. Чтобы избежать недостатков схемы с одинарным дифавтоматом, рекомендуется посмотреть другие варианты его подключения.

Двухуровневая система подключения

Двухуровневая система дифавтоматов более надежна и удобна в обслуживании. На первом уровне после электросчетчика подключен АВДТ, через который проходит вся нагрузка. Выходящие из него провода подключаются параллельно к нескольким дифавтоматам, количество которых равно количеству электрических цепей в квартире.

Продаются специальные щитки для установки нескольких дифлавоматов, которые экономят место на стене, сохраняя удобство подключения электрических проводов

Устройства уровня 2 могут быть менее мощными и иметь более низкий порог тока утечки. Это позволит сэкономить деньги при сохранении эффективности оборудования.

Теоретически к каждому бытовому прибору можно подключить отдельное защитное устройство, но на практике это нецелесообразно. Иногда в отдельную схему выделяют самое мощное оборудование в ванной комнате – стиральную машину, электрифицированный душ, джакузи.

К преимуществам двухуровневой дифференциальной схемы подключения автоматов относятся:

1. Надежность и безопасность . Дифавтомат первого уровня, по сути, является дублирующим и способен отключать электричество одновременно со следующими защитными устройствами.
2. Удобство поиска электрической цепи , в которой возникла неисправность.
3. Возможность отключения только одной комнаты от электричества на время ремонтных работ.

К недостаткам данного варианта защиты электросети можно отнести лишь необходимость приобретения нескольких дифавтоматов и сложность выделения места для их установки.

Рационально использовать двухуровневую схему при разветвленной сети с несколькими электрическими цепями. Если к электросчетчику подключается минимум оборудования, то достаточно будет установки одного дифавтомата.

Одноуровневая система дифавтоматов

Одноуровневая схема подключения дифавтоматов напоминает двухуровневую. Отличие только в отсутствии общего АВДТ. Сторонники этого варианта подчеркивают, что он экономит деньги и место за счет исключения из схемы одного защитного устройства.

Рекомендуется использовать коммутационную шину в одноуровневой схеме подключения дифлавоматов, что организует электрические провода и упрощает их монтаж

Недостатком данного способа монтажа является отсутствие в цепи резервного устройства, которое бы обеспечивало дополнительный уровень защиты. Что касается особенностей установки и приложений распределенной одноуровневой схемы, то они идентичны таковым в двухуровневой версии.

Установка дифавтоматов без заземления

Принципиальная схема подключения дифавтоматов при отсутствии заземления практически не отличается от рассмотренных выше одноуровневых и двухуровневых вариантов. Отличие заключается лишь в отсутствии специального сердечника, который должен подходить к каждой электрической точке, обеспечивая отвод тока от корпуса прибора при нарушении его электроизоляции.

Отсутствие заземления в квартире значительно облегчает монтаж электропроводки, но создает дополнительные риски при эксплуатации бытовых приборов

В старых многоэтажках и частных домах просто не было предусмотрено. В результате такой недальновидности возник риск поражения электрическим током при контакте с случайно включившимся оборудованием и конструкциями.

Дифавтомат функционально заменяет грозозащитный трос, разрывая электрическую цепь на сотые доли секунды после обнаружения утечки тока. За это время удар током не успевает нанести вред человеку, а воздействие ограничивается максимум легким вздрагиванием.

Кроме того, АЭДТ защищает оборудование от перегрузки и короткого замыкания, что выгодно отличается от обычного заземления.

Перечислены отличия в работе дифференциальных автоматов и УЗО и посвящено сравнению двух типов устройств защиты электропроводки.

Трехфазная цепь

Иногда возникает необходимость установки дифавтомата в здании, где подключена сеть 380В. Это может быть гараж, магазин или небольшое производственное помещение. При этом применяются те же схемы, что и в сети 220В. Отличается только конструкция дифавтомата.

Присоединение проводов трехфазной сети к зажимам дифференциальной машины осуществляется в строгом соответствии с маркировкой на ее корпусе

АЭДТ на трехфазное напряжение имеет четыре вводных зажима и такое же количество выходных клеммы, от которых провода идут к электроприборам. Желательно, чтобы в электрической цепи был заземляющий проводник. Но при отсутствии такого дифференциального тока автомат обязательно среагирует на ток утечки и отключит питание в помещении.

Преимущества и недостатки различных вариантов подключения АКБТ к трехфазной сети такие же, как и при 220В.

Особенности установки селективных дифавтоматов

Большинство селективных дифлювоматов имеют букву S в названии. Эти устройства отличаются от обычных высоковольтных цепей повышенным временем срабатывания при обнаружении тока утечки.

Дифавтоматы селективные применяются только как основное устройство в двухуровневых схемах. Они обеспечивают индивидуальное срабатывание устройств второго уровня без отключения питания по всей сети.

Селективный дифференциальный прибор покупать рационально только при монтаже двухуровневых цепей. Если он будет единственным в квартире, то задержка в работе, наоборот, станет его недостатком

Их особенность заключается в следующем. При появлении тока утечки его можно обнаружить дифрактоматами обоих уровней. Какой из них сработает первым, зависит от случая, но оба обычно отключают электричество.

Увеличение времени срабатывания центрального АВДТ позволяет дифавтомату второго уровня сработать первым. Таким образом, в результате неисправности отключается только одна электрическая цепь, а остальная часть квартиры продолжает оставаться под напряжением. Использование селективности позволяет использовать дифавтоматы с одинаковым порогом тока утечки.

Существует и другая схема подключения, без селективного устройства, позволяющая осуществлять селективное отключение выключателя второго разряда при появлении тока утечки.

Для этого центральный блок выбирается с пороговым значением параметра 100 мА, а вторичный — 30 мА. В этом случае первыми будут действовать дифавтоматы второго уровня, выборочно отключающие только одну электрическую цепь. Однако 100% работоспособность такой схемы не гарантируется.

Приоритет при покупке необходимо отдавать выборочным дифавтоматам, обеспечивающим большую надежность и удобство.

Пошаговая инструкция по установке дифавтомата

Установка дифавтомата не представляет сложности и может быть выполнена самостоятельно без специальной подготовки.

Место с блоком дифавтоматов должно быть в свободном доступе. Не рекомендуется размещать рядом с ним легковоспламеняющиеся или взрывоопасные предметы.

Последовательность действий следующая:

1. Проверить целостность АВДТ и работоспособность его тумблеров.
2. Закрепите дифавтомат на специальной металлической DIN-рейке в месте его постоянного расположения.
3. Отключить напряжение в квартире и проверить его отсутствие индикатором.
4. Зачистите провода питания в кабеле и подключите их к двум верхним клеммам дифавомата. Синий цвет обычно подключается к «нулю» АВДТ, желтый или коричневый — к контуру заземления, а третий цвет — к «фазе» устройства.
5. Подключить провода, подающие напряжение в квартиру или на последующие защитные устройства, к нижним клеммам дифференциального автомата.
6. Подайте напряжение на выключатель высокого напряжения и проверьте устройство.

Для проверки дифавтомата на нем предусмотрена специальная кнопка «Т».

При ее нажатии в электрической цепи появляется ток утечки, что должно привести к срабатыванию устройства и отключению напряжения. Если АЭДТ не среагировал, значит, он неисправен и подлежит замене.

В деревянных домах противопожарный щит для дифавтомата обязателен. Он защитит стены дома от возгорания в случае возгорания защитных устройств.

АТ Дифавтомат является лишь промежуточным звеном, обеспечивающим дополнительную защиту, поэтому его установка не вызовет затруднений.

Полезные советы по установке

Установка дифавтомата имеет множество мелких нюансов, которые помогут сделать работу оборудования эффективной и надежной.

«Ноль» на нагрузку обязательно должен идти от дифавтомата, иначе будет разница в значениях токов, и сразу сработает защитное устройство. В результате вы не сможете подключить электроприборы

У электрика не стоит пренебрегать советами, поэтому к рекомендациям следует отнестись внимательно:

1. При подключении проводов к дифференциальному автомату обязательно соблюдение полярности. «Нулевая» клемма обозначается буквой N, а «фаза» — 1 или 2.
2. Работы по подключению необходимо проводить при полностью отключенных всех проводах.
3. Наилучшую безопасность обеспечивает двухуровневая схема с селективным дифильтроматом первого уровня.
4. Мощность дифлавоматов второго уровня стоит выбирать в соответствии с расчетной нагрузкой на электрическую цепь в каждом помещении.
5. Нельзя совмещать вывод «ноль» и «фаза» дифавтомата с неподключенными к нему электрическими проводами, даже если они идут от параллельно включенного АВДТ.
6. Выходящий из дифавтомата «ноль» не должен соприкасаться с заземлением.

При фиксации провода в клемме следите за тем, чтобы изоляция не попала в разъем. Плохой контакт может стать причиной перегрева дифавтомата и его поломки.

При несоблюдении большинства вышеперечисленных рекомендаций АЭДТ просто не будет работать должным образом. Он может «выбивать» при подключении нагрузки или вообще не реагировать на утечку тока. Поэтому к электропроводке нужно отнестись серьезно.
