Отопление частного жилого дома представляет собой замкнутый контур, по которому движется теплоноситель. В качестве источника обогрева служит бытовой газовый, электрический, дизельный или дровяной котел, установленный в отдельном помещении. Для того, чтобы жидкость перемещалась по трубам, необходима сила гравитации, либо циркуляционный насос, который сегодня ставится практически в каждом частном доме. Для нормальной эксплуатации системы в течение длительного периода необходимо знать устройство насоса для отопления.

Насос для циркуляции теплоносителя в котельной частного жилого дома

Принцип функционирования циркуляционного насоса для отопления

Циркуляционный насос – это устройство для обеспечения стабильного движения теплоносителя по трубопроводам системы отопления. Для того, чтобы понять, как функционирует насос для циркуляции теплоносителя в системе отопления, нужно разобраться в его строении. Все подобные агрегаты, вне зависимости от марки, модификации и технических характеристик, состоят из следующих основных элементов:

• Два клапана на входе и выходе для предотвращения обратного движения жидкости.
• Основной канал из бронзы или латуни, через который происходит перемещение теплоносителя.
• Автоматическая система отключения прибора при перегреве, которая предохраняет его от быстрого выхода из строя.

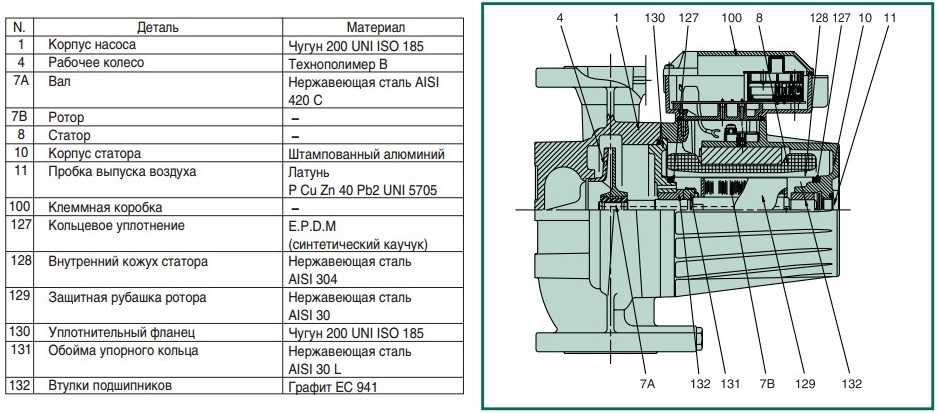

Строение циркуляционного насоса

• Термодатчик, обеспечивающий экономный режим работы насоса в случае циркуляции перегретого теплоносителя.
• Некоторые приборы снабжены таймером, работая в определенные часы, когда это необходимо потребителю.
• Главный функциональный орган любого насоса – электрический мотор или роторный механизм, который приводит в движение крыльчатку для движения жидкости.
• Колесо с лопастями на оси мотора – крыльчатка.

Крыльчатка для перекачки жидкости

При включении насоса в сеть, мотор начинает работать в соответствии с заданной мощностью, раскручивая крыльчатку. Лопасти втягивают нагретую от котла жидкость в канал насоса где она за счет центробежной силы под напором поступает в систему отопления здания с дальнейшей разводкой по потребителям (радиаторы, тепловые завесы, теплый пол).

Подбор циркуляционного насоса

Для того, чтобы правильно выбрать насос для системы отопления, необходимо знать простую формулу для расчета его основных параметров. Каждый агрегат имеет 2 основных характеристики, от которых зависит его эффективность при дальнейшей эксплуатации:

• Сила напора – определяется исходя из требуемой высоты подачи теплоносителя и обеспечивается давлением, которое создается механизмом насоса.
• Объем подачи жидкости – характеризуется количеством теплоносителя, которое нагнетается агрегатом за единицу времени, в зависимости от мощности его мотора.

Таблица характеристик насоса

При детальном изучении инструкции можно увидеть большое количество вспомогательных технических характеристик (мощность двигателя, частота вращения крыльчатки, предельный уровень шума, монтажные габариты патрубков и т. д.), но эти параметры назначаются на основе двух, приведенных выше.

Ознакомиться с моделями циркуляционных насосов можно на нашем сайте

Формула для расчета производительности насоса

Работа каждого циркуляционного насоса подчиняется законам гидравлики, поэтому, для того, чтобы определить требуемые характеристики прибора, необходимо произвести расчет с помощью следующей формулы:

G = 0,86 x Q / Dt, где

• G – требуемый объем подачи жидкости, напрямую зависящий от производительности насоса, л/ч.
• Q – расчетная нагрузка на систему отопления, которая рассчитывается исходя из длины трассы и количества отопительных приборов заданной мощности, включенных в контур. В случае, если произвести расчет инженерных нагрузок не представляется возможным, принимается нормативный параметр для жилых помещений 1 кВт на каждые 10 м2 отапливаемой площади.
• Dt – это разница температур на подающей и обратной магистралях. Как правило, во избежание сложных расчетов теплопотерь, данный параметр принимается равным 20 градусам Цельсия.

График для подбора циркуляционных агрегатов Grundfos

Таким образом, если коттедж имеет площадь 230 м2, то Q составит 23 х 1 = 23 кВт, или 23 000 Вт. В таком случае G = 0,86 x 23 000 / 20 = 989 л/ч, или около 1 м3/ч, после чего данный показатель сравнивается с характеристиками насоса в магазине.

О том, как правильно выбрать прибор, подробно рассказывается в следующем видео:

Типы циркуляционных насосов

В зависимости от внутреннего строения, все насосы в системе отопления делятся на две основные категории. Каждый из типов циркуляционных насосов имеет как преимущества, так и недостатки:

• С сухим ротором – тип конструкции насоса, когда жидкость имеет доступ только к колесу с лопастями, а сам ротор находится в герметичной камере.

Преимущество такого оборудования заключается в высоком КПД – 75% – 85%, в зависимости от марки и модификации насоса.

Недостаток сухого насоса заключается в ограниченном сроке службы – не более 3 – 5 лет, вне зависимости от качества изготовления на заводе, и повышенном уровне вибрации, так как жидкость не поглощает шумы от работающего механизма. Кроме того, уплотнительные кольца герметичного корпуса со временем приходят в негодность, и их необходимо менять во избежание доступа влаги к ротору.

Агрегат с сухим ротором

• С мокрым ротором – конструкция насоса предусматривает проникновение жидкости внутрь камеры с крыльчаткой и ротором. Сухими остаются только те элементы, которые находятся под напряжением и микросхемы для автоматизации работы.

Преимущества насоса – полный износ механизма наступает через 7 – 10 лет, практически не требует постороннего вмешательства и обслуживания. Главным плюсом является почти полное отсутствие шумов при работе, что особенно важно при эксплуатации насоса в частном жилом доме.

Минус такого агрегата в низком КПД – не более 50%, даже пре использовании самых передовых технологий.

Оборудование с мокрым ротором

Таким образом, большинство домовладельцев предпочитают устройство циркуляционных насосов для отопления именно с мокрым ротором, заранее подбирая модель, характеристики которой значительно превышают расчетные значения, с учетом низкого КПД. Учитывая, что любой бытовой насос потребляет незначительное количество электроэнергии, низкий показатель эффективности не имеет никакого значения при эксплуатации.

Одним из вариантов циркуляционного насоса с мокрым ротором является UPS 50-120 F PN6/10 от компании Grundfos.

Что касается агрегатов с сухим ротором, то они чаще устанавливаются в крупных системах на больших коммерческих или жилых объектах.

Преимущества и недостатки прибора с мокрым ротором можно увидеть здесь

Монтаж циркуляционного насоса в систему отопления

Устройство циркуляционного насоса в общую систему трубной разводки выполняется в строгом соответствии с прилагаемой инструкцией, где указана последовательность соединения всех деталей. Как правило, любая система отопления имеет подающую магистраль, когда подогретая вода уходит потребителю, и обратку – теплоноситель возвращается в котел для повторного нагрева. Профессионалы рекомендуют ставить насос именно на обратной магистрали, руководствуясь следующим алгоритмом:

• Перед установкой агрегата вся жидкость из системы должна быть слита.

Схема создания байпаса

• Выбирается участок трубопровода, на котором планируется установка насоса.
• Устраивается обводной дублирующий канал (байпас) с запорной арматурой для возможности монтажа, обслуживания и снятия насоса. Как правило, наружный габарит обводной трубы на порядок ниже, чем основное сечение магистрали.
• Прибор монтируется в горизонтальном положении в байпас.
• На входном и выходном патрубках устраивается запорная арматура.
• Если в теле насоса не предусмотрена сетка-фильтр для грубой очистки, необходимо установить этот элемент отдельно.
• В верхней точке монтируется обводной клапан для спуска воздуха в системе.
• В тело основной магистрали монтируется обратный клапан.

Схема монтажа циркуляционного насоса

Когда все работы завершены, мастер проверяет герметичность всех соединений и, при необходимости, обрабатывает их специальными силиконовыми или другими полимерными составами во избежание утечки.

Схемы систем отопления с принудительной циркуляцией

Существует несколько способов трубной разводки отопления с устройством циркуляционного насоса. В современных домах можно выделить 5 основных типов монтажа системы обогрева:

• Однотрубные с последовательным подключением радиаторов в единую цепь.
• Двухтрубные с подающей и обратной магистралями. В таких случаях приборы отопления включаются в схему параллельно через отводы, обеспечивая равномерное распределение теплоносителя по системе.
• Поэтажная горизонтальная разводка в конструкции пола каждого уровня дома. Такой способ дает возможность обеспечения индивидуальных настроек радиаторов в каждой комнате.
• Тупиковые – с необходимостью установки расширительного бака в наивысшей точке системы.
• С попутным движением жидкости в трубах, то есть, с организаций замкнутого контура.

Схема двухтрубной системы отопления

Циркуляционный насос позволяет также комбинировать перечисленные выше системы и обеспечивает комфортный микроклимат в каждом помещении, вне зависимости от конфигурации и этажности здания.

Значение циркуляционных насосов для системы отопления

Некоторые домовладельцы скептически относятся к роли циркуляционных насосов, считая, что без них можно обойтись. В принципе, так оно есть, потому что при особом типе монтажа контура отопления теплоноситель приводится в движение силой гравитации.

Такая система называется самотечной и главный ее плюс заключается в том, что она не зависит от перебоев с электроснабжением. Однако при монтаже следует учесть, что трубы должны располагаться внутри стен под уклоном и иметь большой диаметр. Кроме того, далеко не каждый мастер в состоянии правильно смонтировать такой контур отопления, а при эксплуатации могут возникнуть проблемы с теплоотдачей радиаторов на нижних этажах, куда медленно движущийся теплоноситель поступает уже остывшим.

Самотечная система обогрева жилого дома

Циркуляционный насос является бытовой прибор, который потребляет минимальное количество электроэнергии. Таким образом, каждый домовладелец может рассчитывать на следующие преимущества:

• При движении теплоноситель не зависит от законов гравитации, а значит трубопровод может быть проложен в любом месте по желанию заказчика, например, в конструкции пола.
• Скорость движения жидкости гораздо выше, чем при самотечной системе, что значительно снижает теплопотери при обогреве.
• Жидкость принудительно проталкивается через магистрали, несмотря на гидравлическое сопротивление, и система не требует большого объема теплоносителя, так как отсутствует необходимость создания давления верхних слоев на нижние. Следовательно, владелец дома экономит деньги как на материале труб, так и на теплоносителе, который стоит достаточно дорого.

Схема монтажа насоса через байпас

• Одним из главных плюсов принудительной циркуляции является возможность разделения системы на несколько контуров отопления с устройством гребенки. Заказчик может самостоятельно регулировать подачу тепла, попеременно включая и выключая запорные краны.

Все перечисленные преимущества говорят об эффективности использования циркуляционного насоса в системе отопления по сравнению с самотечной системой. Такой подход особенно актуален в современных частных домах, которые снабжаются системой теплых полов или имеют в составе объемно-планировочных решений помещения с разными температурными режимами (например, бассейн, сауна или зимний сад).

Устройство гребенки в системе отопления частного дома

Автоматизация обогрева с использованием циркуляционного насоса

Каждый домовладелец мечтает о том, чтобы система отопления в его доме работала без участия человеческого фактора, и заранее заданные параметры поддерживались автоматически. Кроме того, температурные перепады в средней полосе России могут составлять до 20 – 30 градусов Цельсия всего за несколько дней, что вызывает необходимость постоянной настройки системы. В таких случаях в схему могут быть включены следующие элементы автоматизации:

• Одной из главных проблем частного домовладения является нестабильное напряжение, из-за чего чувствительные приборы могут быстро выходить из строя. Для того, чтобы это предотвратить, некоторые дачники включают в электрическую линию для питания насоса ИПБ (источник бесперебойного питания) или стабилизатор напряжения.

ИБП в системе обогрева

• Каждый профессионал понимает работу циркуляционного насоса в постоянном режиме. При непрерывной перекачке жидкости давление может превысить допустимые значения. Эта проблема исчезает, если к агрегату подключается реле давления, которое посылает сигнал на датчик для отключения мотора. После того, как напор нормализуется, насос автоматически начинает работать снова.

Реле давления на насосе

• Термостаты – входят в базовую комплектацию любого современного прибора для перекачки жидкости. При повышении температуры теплоносителя, мощность насоса падает вплоть до полного отключения. Потребитель имеет возможность самостоятельно запрограммировать систему, указав предельно допустимую температуру.

Термостат на циркуляционном агрегате

Одновременно используя все элементы автоматизации насосного оборудования, можно забыть о необходимости регулировки системы отопления на весь зимний период. Однако следует помнить, что подобные «умные» системы также имеют свойство выходить из строя, и потребителю нужно обеспечивать периодический контроль за показаниями индикаторов приборов.

Электрическая схема подключения агрегата

Выбор схемы подключения циркуляционного насоса к электрической сети – это ответственное решение, от которого будет зависеть безопасность при эксплуатации устройства. Всего существует два способа присоединения насоса к электропитанию – непосредственно в сеть 220В или 380В (при 3-фазном агрегате), либо с использованием ИПБ.

Варианты воздания электрических схем для циркуляции теплоносителя в системе отопления

Перед тем, как подключить насос к сети, следует убедиться в том, что подводящий кабель имеет достаточное сечение для обеспечения питания агрегата заявленной мощности. Таким же образом стоит проверить мощность дифференциального автомата в щитке. Включение циркуляционного насоса в сеть может осуществляться по одной из следующих схем:

• Стандартное подключение в розетку с помощью шнура и вилки. Данный способ является самым простым, и каждый потребитель может выполнить подключение самостоятельно. Следует лишь учесть, что заводской кабель насоса никогда не бывает большой длины, для чего необходимо смонтировать розетку максимально близко к насосу.

Учитывая, что принцип работы циркуляционного насоса основан на постоянном контакте с влажной средой, нужно предусмотреть заземляющий контакт в розетке во избежание короткого замыкания. Также, для предотвращения серьезных последствий на случай аварии и утечки жидкости из трубопровода, розетку следует монтировать на достаточном расстоянии от пола.

Влагостойкая розетка для котельной

• Второй способ считается более профессиональным – стационарное подключение насоса к силовому кабелю, проложенному напрямую от автомата. В таких случаях необходимо обеспечить надежное соединение двух проводов с герметичной изоляцией оголенных контактов после устройства клемм или скрутки.

Кроме того, следует учесть, что далеко не все насосы имеют тумблер для ручного включения или выключения.

Это означает, что мастер должен либо обеспечить отдельный дифференциальный автомат в щитке исключительно для питания насоса, без устройства дополнительных линий, либо предусмотреть в схеме электроподключения выключатель.

Электроподключение насоса отопления

Подробный алгоритм электроподключения насоса описан ниже

При дополнительном устройстве термостата или реле давления, не входящих в базовую комплектацию агрегата, потребуется отдельное электроподключение каждого аксессуара. В таких случаях лучше использовать розетки на 2 или 3 посадочных гнезда, вместо тройников или дополнительных удлинителей, которые могут отрицательно сказаться на эксплуатации всей системы.

Циркуляционные насосы – это: дополнительные параметры

Все циркуляционные насосы имеют перечень технических характеристик, и, несмотря на то, что 2 главные из них являются определяющими при выборе агрегата, дополнительные параметры также важны для домовладельца. Среди таких характеристик, зависящих от качества используемых материалов, типа конструкции и наличия дополнительных опций, можно выделить следующие особенности, помимо напора и мощности:

• Предельно допустимая температура теплоносителя. Данная характеристика редко бывает актуальной для частных жилых домов, так как большинство бытовых котлов не используют перегретую воду. В то же время, многие модели стандартных циркуляционных насосов имеют рабочий температурный предел 110 градусов Цельсия.

Муфты для монтажа насосного оборудования

• В зависимости от сечения трубы, на которой ставится оборудования, необходимо подобрать диаметры входного и выходного патрубков, так как использование дополнительных переходников может привести к разгерметизации системы в местах стыков.
• Важным параметром также можно назвать уровень шума. Для комфортного проживания в доме данная характеристика не должна превышать значение 35 дБ.

Бесшумный прибор для циркуляции теплоносителя

Главным определяющим фактором при покупке насоса можно считать известность производителя. Как правило, чем популярней бренд, тем выше качество сборки, в чем неоднократно убеждаются сами домовладельцы, оставляя положительные отзывы при эксплуатации надежного оборудования.

Принцип устройства циркуляционного насоса для отопления в частном жилом доме можно видеть в данном видео:

Коротко о главном

Обеспечить монтаж циркуляционного насоса для отопления может каждый домашний мастер при наличии определенного опыта работ по дому и минимального набора инструментов. Однако такие моменты, как герметизацию стыков или установку автоматики лучше доверить профессионалам для того, чтобы обеспечить длительную и надежную эксплуатацию системы обогрева частного жилого дома. При выборе оборудования следует руководствоваться расчетными данными, а также советами опытного продавца-консультанта в торговой точке.

А вы когда-нибудь сталкивались с необходимостью устройства циркуляционного насоса для отопления? Оставляйте свои комментарии и делитесь опытом с новичками.

Автор статьи

Богомолов Макар

90759813

16 мин. на чтение

22.03.2022

Добавить комментарий

Ваш адрес email не будет опубликован.
Обязательные поля помечены *

Установка насоса на отопление в систему, инструкция, электрическая схема и подключение

Для чего необходимо установить насос в отопительную сеть? Наверняка многие задаются подобным вопросом. Данная установка насоса на отопление необходима, так как в случае децентрализованного отопления в загородном или частном доме типичной проблемой является неравномерное распределение тепла по всем компонентам и контурам отопления. В котле вода может закипать, а в дальних помещениях батареи могут нагреваться до незначительной температуры, и такая ситуация не является приемлемой. Поэтому возникает необходимость найти решение, которое поможет устранить данную проблему и повысить эффективность работы всей системы отопления.

Циркуляционный насос в системе отопления

Данную проблему можно решить одним из двух следующих методов:

• Модернизация отопительной системы посредством врезки циркуляционного насоса в трубопровод.
• Сооружение трубопровода для отопительной системы с довольно большим размером диаметра.

Вряд ли наберется большое количество тех, кто согласится произвести демонтаж труб, тем более, что во многих домах они расположены под полом или в стене. Установка насоса в систему отопления будет более удачным решением не только с технических, но также и с экономических соображений. Данный способ решения вышесказанной проблемы будет намного более быстрым и дешевым. Электрическая схема циркуляционного насоса отопления показывает, что это эффективное устройство.

Электрическая схема циркуляционного насоса

Благодаря врезке циркуляционного насоса удастся добиться следующего:

• Температурный режим станет более равномерным.
• Радиус действия контура системы отопления значительно возрастет.
• Полностью будет исключено образование воздушных пробок, которые во многом и мешали нормальной циркуляции теплоносителя.

• Выбираем циркуляционный насос
• Технология установки насоса в систему отопления
• Выбираем место для врезки насоса в систему отопления

Выбираем циркуляционный насос

Слишком мощный насос тоже нецелесообразно приобретать. Также излишне мощный насос только будет создавать шумовые помехи. Существуют и схемы, где работают два насоса в системе отопления.

Чтобы произвести расчет насоса для помещения, которое выделяется слишком сложными архитектурными особенностями, потребуется вызывать специалиста в области теплотехники.

Для обычного частного дома будет достаточным применение простой формулы. Рассмотрим же, какова схема установки насоса на отопление.

Технология установки насоса в систему отопления

Как установить насос на отопление? Чтобы облегчить себе процесс установки насоса, нужно покупать такое оборудование, в базовом комплекте которого имеются резьбы разъемного типа. Если они отсутствуют, то переходники придется покупать самому. Кроме того, их придется еще и подбирать самостоятельным образом. Также необходимо купить обратный клапан и фильтр глубокой очистки. Благодаря клапану удастся добиться нормального функционирования системы отопления под высоким давлением. Потребуется точная схема подключения циркуляционного насоса отопления.

Установка насоса в систему отопления

Также перед тем, как подключить насос отопления, не стоит забывать о том, что потребуются гаечные ключи и другие инструменты. Если вы не знаете, как производится врезка насоса в систему отопления, то потребуется вызвать специалиста в данной области. Если вы хотите произвести установку самостоятельным образом, то необходимо изучить информацию о том, как производится правильная установка циркуляционного насоса. Еще потребуется выбрать место для его установки.

Выбираем место для врезки насоса в систему отопления

Любая электросхема циркуляционного насоса для отопления покажет, что лучше всего выбрать такое место, чтобы в случае надобности можно было легко произвести профилактику оборудования, его ремонт или техническое обслуживание. Не так давно насосы «мокрого» типа устанавливали в обратку. Полагалось, что вода, омывая рабочую часть насоса, продлевала долговечность таких его компонентов, как роторы, различные подшипники и сальники.

На сегодняшний день благодаря современным технологиям выпускаются такие насосы, в которых различные узлы изготовлены из материалов, не боящихся воды. Благодаря этому можно как поставить насос на отопление на обратном трубопроводе, так и на подающем.

Циркуляционный насос установлен на подающем трубопроводе

Итак, как подсоединить насос к отоплению? Во время установки насоса необходимо соблюдать следующую последовательность – это своеобразная инструкция:

• Необходимо слить теплоноситель в том случае, если установка насоса на котел отопления производится в уже имеющуюся и действующую сеть. Если отопительная система уже в течение многих лет была в эксплуатации, то ее потребуется очистить от различных механических загрязнений. Для этого потребуется наполнить ее пару раз водой, а затем опорожнить.
• Монтаж насоса в систему отопления и цепочки из арматуры должна быть произведена в заранее запланированном для врезки месте. Для этого есть схема подключения насоса отопления. Далее идет подключение насоса в систему отопления.
• После того, как будет закончен монтаж насоса, а также арматуры, отопительную систему потребуется заполнить водой.
• После этого необходимо открыть центральный винт для того чтобы из насоса вышел лишний воздух. Центральный винт находится на крышке корпуса. Как только воздух будет полностью удален, из отверстий покажется вода.

Не рекомендуется включать насос циркуляционный для отопления до тех пор, пока система не заполнена водой и пока в ней имеется воздух. Для того чтобы оборудование отопительной системы прослужило как можно дольше, можно приобрести насос-автомат или насос, который имеет компоненты, позволяющие следить за работой агрегата. Схема отопления с циркуляционным насосом – это эффективно и удобно.

404 — СТРАНИЦА НЕ НАЙДЕНА

Почему я вижу эту страницу?

404 означает, что файл не найден. Если вы уже загрузили файл, имя может быть написано с ошибкой или файл находится в другой папке.

Другие возможные причины

Вы можете получить ошибку 404 для изображений, поскольку у вас включена защита от горячих ссылок, а домен отсутствует в списке авторизованных доменов.

Если вы перейдете по временному URL-адресу (http://ip/~username/) и получите эту ошибку, возможно, проблема связана с набором правил, хранящимся в файле .htaccess. Вы можете попробовать переименовать этот файл в .htaccess-backup и обновить сайт, чтобы посмотреть, решит ли это проблему.

Также возможно, что вы непреднамеренно удалили корневую папку документа или ваша учетная запись должна быть создана заново. В любом случае, пожалуйста, немедленно свяжитесь с вашим веб-хостингом.

Вы используете WordPress? См. Раздел об ошибках 404 после перехода по ссылке в WordPress.

Как найти правильное написание и папку

Отсутствующие или поврежденные файлы

Когда вы получаете ошибку 404, обязательно проверьте URL-адрес, который вы пытаетесь использовать в своем браузере. Это сообщает серверу, какой ресурс он должен использовать попытка запроса.

http://example.com/example/Example/help.html

В этом примере файл должен находиться в папке public_html/example/Example/

Обратите внимание, что CaSe важен в этом примере. На платформах с учетом регистра e xample и E xample не совпадают.

Для дополнительных доменов файл должен находиться в папке public_html/addondomain.com/example/Example/, а имена чувствительны к регистру.

Разбитое изображение

Если на вашем сайте отсутствует изображение, вы можете увидеть на своей странице поле с красным цветом X , где отсутствует изображение. Щелкните правой кнопкой мыши X и выберите «Свойства». Свойства сообщат вам путь и имя файла, который не может быть найден.

Это зависит от браузера. Если вы не видите на своей странице поле с красным X , попробуйте щелкнуть правой кнопкой мыши на странице, затем выберите «Просмотр информации о странице» и перейдите на вкладку «Мультимедиа».

http://example.com/cgi-sys/images/banner.PNG

В этом примере файл изображения должен находиться в папке public_html/cgi-sys/images/

Обратите внимание, что в этом примере важен CaSe . На платформах с учетом регистра символов PNG и png не совпадают.

404 Ошибки после перехода по ссылкам WordPress

При работе с WordPress часто могут возникать ошибки 404 Page Not Found, когда была активирована новая тема или когда были изменены правила перезаписи в файле .htaccess.

Когда вы сталкиваетесь с ошибкой 404 в WordPress, у вас есть два варианта ее исправления.

Вариант 1: Исправьте постоянные ссылки

1. Войдите в WordPress.
2. В меню навигации слева в WordPress нажмите  Настройки > Постоянные ссылки (Обратите внимание на текущую настройку. Если вы используете пользовательскую структуру, скопируйте или сохраните ее где-нибудь.)
3. Выберите  По умолчанию .
4. Нажмите  Сохранить настройки .
5. Верните настройки к предыдущей конфигурации (до того, как вы выбрали «По умолчанию»). Верните пользовательскую структуру, если она у вас была.
6. Нажмите  Сохранить настройки .

Во многих случаях это сбросит постоянные ссылки и устранит проблему. Если это не сработает, вам может потребоваться отредактировать файл .htaccess напрямую.

Вариант 2. Измените файл .htaccess

Добавьте следующий фрагмент кода 9index.php$ — [L]
RewriteCond %{REQUEST_FILENAME} !-f
RewriteCond %{REQUEST_FILENAME} !-d
RewriteRule . /index.php [L]

# Конец WordPress

Если ваш блог показывает неправильное доменное имя в ссылках, перенаправляет на другой сайт или отсутствуют изображения и стиль, все это обычно связано с одной и той же проблемой: в вашем блоге WordPress настроено неправильное доменное имя.

Как изменить файл .htaccess

Файл .htaccess содержит директивы (инструкции), которые сообщают серверу, как вести себя в определенных сценариях, и напрямую влияют на работу вашего веб-сайта.

Перенаправление и перезапись URL-адресов — это две очень распространенные директивы, которые можно найти в файле .htaccess, и многие скрипты, такие как WordPress, Drupal, Joomla и Magento, добавляют директивы в .htaccess, чтобы эти скрипты могли работать.

Возможно, вам потребуется отредактировать файл .htaccess в какой-то момент по разным причинам. В этом разделе рассматривается, как редактировать файл в cPanel, но не то, что может потребоваться изменить. статьи и ресурсы для этой информации. )

Существует множество способов редактирования файла .htaccess

• Отредактируйте файл на своем компьютере и загрузите его на сервер через FTP
• Использовать режим редактирования программы FTP
• Используйте SSH и текстовый редактор
• Используйте файловый менеджер в cPanel

Самый простой способ отредактировать файл .htaccess для большинства людей — через диспетчер файлов в cPanel.

Как редактировать файлы .htaccess в файловом менеджере cPanel

Прежде чем что-либо делать, рекомендуется сделать резервную копию вашего веб-сайта, чтобы вы могли вернуться к предыдущей версии, если что-то пойдет не так.

Откройте файловый менеджер

1. Войдите в cPanel.
2. В разделе «Файлы» щелкните значок «Диспетчер файлов ».
3. Установите флажок для  Корень документа для и выберите доменное имя, к которому вы хотите получить доступ, из раскрывающегося меню.
4. Убедитесь, что установлен флажок Показать скрытые файлы (точечные файлы) «.
5. Нажмите  Перейти . Файловый менеджер откроется в новой вкладке или окне.
6. Найдите файл .htaccess в списке файлов. Возможно, вам придется прокрутить, чтобы найти его.

Для редактирования файла .htaccess

1. Щелкните правой кнопкой мыши файл .htaccess и выберите  Редактировать код в меню. Кроме того, вы можете щелкнуть значок файла .htaccess, а затем Редактор кода Значок вверху страницы.
2. Может появиться диалоговое окно с вопросом о кодировании. Просто нажмите Изменить , чтобы продолжить. Редактор откроется в новом окне.
3. При необходимости отредактируйте файл.
4. Нажмите  Сохранить изменения в правом верхнем углу, когда закончите. Изменения будут сохранены.
5. Протестируйте свой веб-сайт, чтобы убедиться, что ваши изменения были успешно сохранены. Если нет, исправьте ошибку или вернитесь к предыдущей версии, пока ваш сайт снова не заработает.
6. После завершения нажмите Закрыть , чтобы закрыть окно диспетчера файлов.

РЕШЕНО: Проводка сливного насоса Lg wd80130f — Стиральная машина

478528

Набор направляющих и опор для ремонта стиральной машины.

2864 вопроса

Посмотреть все

манубали811

Реп: 387

5

11

1

Опубликовано: 23 апреля 2018 г.

Опции

• Постоянная ссылка
• История
• Подписаться

Я заменял сливной насос на стиральной машине с фронтальной загрузкой и забыл, как он подключен.

имеет два провода черный и коричневый. На насосе есть маркировка L и N. Я вспомнил проводку перед тем, как отсоединить ее, но теперь я запутался, подключать ли коричневый к N, а черный к L или должно быть наоборот?

Ответ получен!
Посмотреть ответ

У меня тоже есть эта проблема

Хороший вопрос?

Да
№

Оценка
1

Отмена

Выбранное решение

старая турция03

@oldturkey03

Респ: 712. 5k

874

826

2,2к

Опубликовано: 13 января 2019 г.

Опции

• Постоянная ссылка
• История

manubali811  @amy3782 просто для завершения, вот схема подключения вашей стиральной машины

и вот где ее подключить к

Был ли этот ответ полезен?

Да
№

Оценка
3

Отменить

майер

@майер

Представитель: 676. 2k

MacHale Enterprises

2,9к

1к

2,6к

Опубликовано: 23 апреля 2018 г.

Опции

• Постоянная ссылка
• История

Этот номер модели не работает. Однако вот пара видео о замене сливного насоса на машине LG:

https://www.
