Что такое электрическая однолинейная схема: Однолинейная схема электроснабжения дома и квартиры

Содержание

назначение, виды, принципы проектирования, требования к оформлению

В соответствии с «Правилами технической эксплуатации электроустановок потребителей», однолинейная схема электроснабжения − это один из видов исполнительной документации, которая должна быть в наличии у организации и частного лица, эксплуатирующих электросети и оборудование в обязательном порядке. В этой статье редакции HomeMyHome.ru подробно расскажем о том, что представляет собой такая схема, что она должна включать в себя, а также правила её оформления согласно всем нормативным документам.

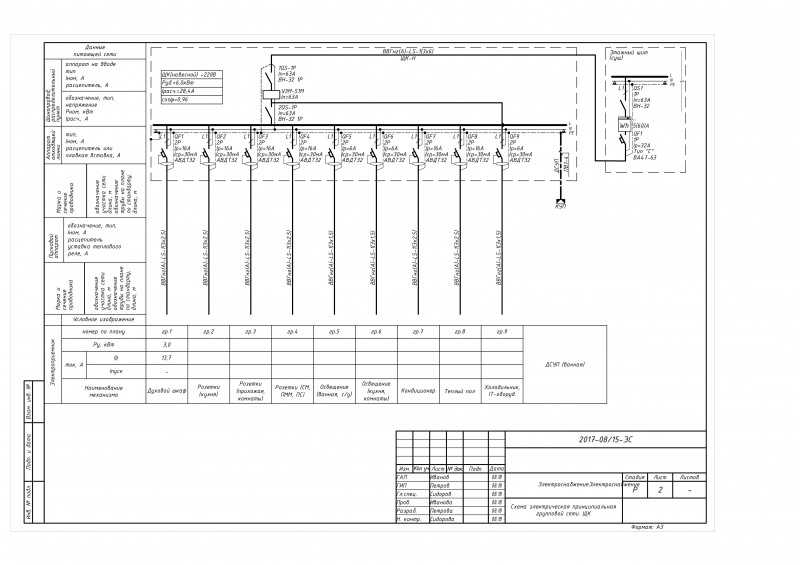

Однолинейная схема электроснабжения загородного дома

Что такое однолинейная схема электроснабжения и зачем нужна

Однолинейная схема электроснабжения является техническим документом, на котором отображаются все элементы электрической сети объекта с указанием их характеристик и параметров, а также установленная и расчётная мощности объекта в целом. Термин «однолинейная» означает, что все электрические соединения, существующие на объекте, вне зависимости от их фазности, на схеме отображаются одной линией. Правила оформления однолинейных схем регламентированы ГОСТ 2.702-2011 «Единая система конструкторской документации (ЕСКД). Правила выполнения электрических схем». Основное предназначение подобной исполнительной документации – информативность и предоставление визуального восприятия о конфигурации электрической сети объекта, необходимого для принятия решений при эксплуатации энергетического хозяйства.

Пример оформления однолинейной схемы электроснабжения промышленного предприятия

Подключение двигателя

Подключать двигатель нужно в однофазную сеть переменного напряжения 220 вольт, частотой 50 герц. Эти номиналы электроэнергии имеются во всех жилых помещениях нашей страны, и вследствие этого однофазные моторы имеют огромную популярность. Они установлены во всей бытовой технике, такой как.

Холодильник.
Пылесос.
Соковыжималка.
Триммер.
Кусторез электрический.
Швейная машинка.
Электродрель.
Миксер кухонный.
Вентилятор.
Насос водяной.

Разновидности подключения

Подключение с пусковой катушкой.
Подключение с рабочим конденсатором.

Электродвигатели однофазные 220 В малой мощности с пусковой катушкой имеют включённый в цепь конденсатор во время старта. После разгона ротора катушка отключается. Если мотор сделан с рабочим конденсатором, цепь пуска не размыкается, идёт постоянная работа пусковой обмотки через конденсатор.

Существует возможность использовать один электромотор для разных целей. Один и тот же мотор можно снять с одной техники и установить на другую. Включать однофазный двигатель можно тремя схемами.

Происходит временное включение электричества на пусковую обмотку через конденсатор.
Происходит кратковременная подача напряжения на пусковое устройство через резистор, без конденсатора.
Электричество подаётся через конденсатор на пусковую обмотку постоянно, одновременно с работой рабочей обмотки.

При использовании в цепи пуска резистора, обмотка будет иметь активное сопротивление выше. Произойдёт сдвиг фаз, достаточный для начала вращения. Можно использовать пусковую обмотку, в которой большее сопротивление и меньшая индуктивность. Чтобы обмотка соответствовала своим параметрам, она должна иметь меньше витков, тоньше провод.

Конденсаторный пуск представляет собой подключение конденсатора к пусковой обмотке и временную подачу электроэнергии. Чтобы достичь максимального значения момента пуска, нужно круговое магнитное поле, оно должно выполнить вращение. Для этого нужно расположение обмоток под углом 90 градусов. Такого сдвига резистором добиться невозможно. Если ёмкость конденсатора рассчитать правильно, то удастся сдвинуть обмотки под угол 90 градусов.

Вычисление принадлежности проводов

Чтобы вычислить провода, подключающие пусковую обмотку и рабочую, нужно иметь прибор, измеряющий омы или тестер. Нужно замерять сопротивления обмоток. Сопротивление рабочей обмотки должно быть меньше, чем пусковой. Например, если замеры показали у одной обмотки 12 Ом, а у другой 30 Ом, то первая из них рабочая, а вторая пусковая. Рабочая обмотка будет иметь большее сечение чем пусковая.

Подборка ёмкости конденсатора

Чтобы подобрать ёмкость конденсатора, нужно знать, какой ток потребляет электромотор. Если он потребляет ток 1,4 ампера, то нужен конденсатор, ёмкость которого составляет 6 микрофарад.

Проверка работоспособности

Начать проверку следует с визуального осмотра.

Если у агрегата была отломана опора, то вследствие этого он тоже мог работать плохо.
В случае если потемнел корпус посередине, это говорит о том что он чрезмерно перегревался.
Возможно, что в разрез корпуса попали разные посторонние вещи, это будет замедлять его и способствовать перегреву.
Если подшипники загрязнены, будет происходить перегревание.
Износ подшипников будет причиной перегревания.
Если к пусковой обмотке 220v подключён конденсатор завышенной ёмкости, то он будет перегреваться. При подозрении на конденсатор нужно отключить его от пусковой обмотки, включить двигатель в сеть, вручную прокрутить вал, произойдёт запуск и начнётся вращение. Нужно дать мотору поработать около пятнадцати минут, затем проверить, не нагрелся ли он. Если мотор не нагрелся, то причина была в повышенной ёмкости конденсатора. Нужно установить конденсатор меньшей ёмкости.

Электродвигатели однофазные 220 в малой мощности выпускаются совершенно разных моделей и для разных целей, и, прежде чем купить изделие, нужно чётко понимать, какова нужна мощность, тип крепления, количество оборотов в минуту, и прочие характеристики.

https://youtube.com/watch?v=NW9T9xHFTuw

Виды однолинейных электрических схем

В зависимости от того, на каком этапе выполнения работ по созданию электрической сети объекта составляется однолинейная схема, зависит её вид и прямое предназначение. На этапе разработки проектной документации составляется расчётная однолинейная схема, служащая основным документом для расчёта параметров системы электроснабжения. Именно этот документ необходим для последующих согласований с органами, выдающими технические условия для подключения объекта строительства к действующим электрическим сетям, каковыми являются электросетевые организации в месте размещения объекта-потребителя электрической энергии.

К сведению! Порядок получения технических условий на подключение к электрическим сетям регламентирован рядом документов. Среди них: Постановление Правительства РФ № 861 от 27.12.2004 «Об утверждении Правил недискриминационного доступа к услугам по передаче электрической энергии и оказания этих , «Правил недискриминационного доступа к услугам администратора торговой системы оптового рынка и оказания этих . Все нормативные документы должны быть учтены при разработке документации обязательно.

Расчётная схема квартирного щита загородного дома
На этапе эксплуатации объекта составляются однолинейные исполнительные схемы, на которых отображаются все изменения, вносимые в конфигурацию электрической сети в процессе её использования. Это может быть связано с модернизацией используемого оборудования или его заменой, добавлением новых мощностей или изменением конфигурации магистральных и групповых линий. На крупных объектах, где система электроснабжения подразделяется на несколько уровней, однолинейные схемы составляются по каждой группе потребителей: «объект в целом – цех – участок» и т.д. Изначально делается рисунок, отображающий подстанции (ТП) и конфигурацию сетей их объединяющих, затем схема ТП или ГРЩ (главный распределительный щит) и затем − каждого силового или осветительного щитка, имеющегося на объекте.

К сведению! На объектах различной формы собственности за ведение технической документации и её соответствие предъявляемым требованиям отвечает лицо, ответственное за энергохозяйство (ПТЭЭП гл.1.2 «Обязанности, ответственность потребителей за выполнение правил»).

Исполнительная схема 2-трансформаторной подстанции
На основе однолинейных разрабатываются прочие электрические схемы системы электроснабжения: структурные и функциональные, принципиальные и монтажные.

Принципы проектирования однолинейной схемы электроснабжения

При разработке и оформлении исполнительной документации необходимо выполнять требования к подобным документам, отражённым в нормативной литературе, а также ПТЭЭП и ПУЭ («Правила устройства электроустановок»).

Что должна включать однолинейная схема электроснабжения

На однолинейных схемах электроснабжения должна быть отражена следующая информация, а именно:

граница зоны ответственности организации, поставляющей электрическую энергию, и её потребителя;

К сведению! Граница зоны ответственности отображается в Договоре на электроснабжение конкретного объекта.

Отображение зоны балансовой принадлежности на схеме электроснабжения объекта

вводно-распределительные устройства (ВРУ) или ГРЩ, а также трансформаторные подстанции, стоящие на балансе потребителя с отображением устройств АВР (автоматическое включение резерва), если таковые имеются;

Важно! При наличии в системе электроснабжения автономного источника питания он должен быть отражён на однолинейной схеме в обязательном порядке.

приборы учёта электрической энергии с указанием коэффициента трансформации трансформаторов тока при использовании счётчиков, работающих на вторичном токе в 5 Ампер;
информация обо всех имеющихся на объекте распределительных шкафах как силового оборудования, так и системы освещения;
длины магистральных электрических линий с указанием марки кабелей, проводов и способов их прокладки;
технические параметры и состояние в рабочем положении всех устройств автоматического отключения, к которым относятся автоматические выключатели, УЗО и предохранители;
данные обо всех электрических нагрузках, подключаемых к отображаемому на схеме оборудованию, с указанием их мощности, тока и cos ϕ.

Вариант выполнения расчётной однолинейной схемы электроснабжения административного здания

Этапы проектирования

Наличие однолинейной схемы электроснабжения является обязательным условием для получения разрешения на подключение объекта строительства к сетям электроснабжающей организации, поэтому прежде, чем приступать к её разработке, необходимо запросить технические условия.

В связи с этим все работы по проектированию схемы электроснабжения можно разбить на несколько этапов:

Запрос и получение технических условий;
Разработка однолинейной схемы электроснабжения на основании полученных документов;
Согласование разработанной документации в организации, выдавшей технические условия.

Вариант оформления технических условий на электроснабжение

Правила оформления, требования ГОСТов

При оформлении однолинейной схемы электроснабжения необходимо соблюдать требования ГОСТов, регламентирующих этот процесс, а именно:

ГОСТ 2.709-89 «Единая система конструкторской документации (ЕСКД). Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах»;
ГОСТ 2.755-87 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения»;
ГОСТ 2. 721-74 «Единая система конструкторской документации (ЕСКД). Обозначения условные графические в схемах. Обозначения общего применения (с Изменениями №№ 1, 2, 3, 4)»;
ГОСТ 2.710-81 «Единая система конструкторской документации (ЕСКД). Обозначения буквенно-цифровые в электрических схемах (с Изменением № 1)».

Вариант оформления однолинейной схемы электроснабжения в соответствии с данными ГОСТами приведён наследующем рисунке.

Расчётная однолинейная схема электроснабжения жилого дома

Условные обозначения, используемые при составлении однолинейных схем

Все элементы системы электроснабжения отображаются на схеме в виде графических изображений, которые регламентированы нормативной литературой, указанной в предыдущем разделе статьи. Электрические коробки и шкафы различного назначения изображаются следующим образом.

Электроустановочные изделия (розетки и выключатели), в зависимости от конструкции и типа исполнения, отображаются вот так

Приборы электрического освещения изображаются следующим образом

Силовые трансформаторы и трансформаторы тока изображаются так

Электроизмерительные приборы имеют следующий вид на схемах электроснабжения, в соответствии с ГОСТ Пересечение электрических линий и места соединения электропроводки, а также заземление выглядят следующим образом Коммутационные устройства (автоматические выключатели и пускатели, короткозамыкатели и отделители, а также прочие аппараты) изображаются так

Для того чтобы узнать, как правильно оформить исполнительную документацию, необходимо изучить все требования ГОСТов или воспользоваться специальной компьютерной программой, которая учтёт все эти требования в автоматическом режиме при её использовании

Устройство счетчика электроэнергии

С помощью электросчетчиков осуществляется учет израсходованной электрической энергии. Электросчетчики бывают индукционные и электронные.

Измерительный механизм индукционного однофазного счетчика электрической энергии (электроизмерительный прибор индукционной системы) состоит из двух электромагнитов, расположенных под углом 90° друг к другу, в магнитном поле которых находится легкий алюминиевый диск. Схема устройства счетчика электрической энергии показана на рисунке.

Для включения счетчика в цепь его токовую обмотку соединяют с электроприемниками последовательно, а обмотку напряжения — параллельно. При прохождении по обмоткам индукционного счетчика переменного тока в сердечниках обмоток возникают переменные магнитные потоки, которые, пронизывая алюминиевый диск, индуцируют в нем вихревые токи.

Взаимодействие вихревых токов с магнитными потоками электромагнитов создает усилие, под действием которого диск вращается. Последний связан со счетным механизмом, учитывающим частоту вращения диска, т.е. расход электрической энергии.

1 — обмотка тока;
2 — обмотка напряжения;
3 — червячный механизм;
4 — счетный механизм;
5 — алюминиевый диск;
б — магнит для притормаживания диска.

Для учета потребленной электроэнергии в сетях переменного трехфазного тока применяются трехфазные индукционные электросчетчики, принцип действия которых аналогичен однофазным.

В настоящее время все более широкое применение получили электронные (цифровые) электросчетчики.

малые габаритные размеры;
отсутствие вращающихся частей;
возможность учета электроэнергии по нескольким тарифам;
измерение суточных максимумов нагрузки;
учет как активной, так и реактивной мощности;
более высокий класс точности;
возможность дистанционного учета электроэнергии.

Программы для оформления исполнительной документации

В настоящее время чтобы оформить разработанную однолинейную схему в соответствии с требованиями ГОСТ, достаточно просто только наличия персонального компьютера и специального программного обеспечения, позволяющего выполнить эту работу. Существует несколько видов компьютерных программ, предназначенных для этих целей:

«Компас-Электрик» – бесплатная программа, достаточно проста в использовании, пользуется популярностью среди инженерно-технических работников, трудящихся в службах главного энергетика предприятий различного профиля.
Составление электрической схемы с использованием «Компас-Электрик»
«Microsoft Visio» – бесплатная программа, которой, как правило, пользуются люди при составлении схемы электроснабжения частного дома или квартиры в разовом случае.
«1-2-3 схема» − бесплатная программа, популярная среди студентов и начинающих специалистов в этой области техники.
«Eagle» − программа реализуется в бесплатном и платном пакетах, различающихся по своим техническим возможностям.
«DipTrace» − программа используется для составления электрических схем и рисования печатных плат, используемых при изготовлении электронных устройств.
«AutoCAD Electrician» − одна из наиболее известных и распространённых программ, используемых как профессиональными проектировщиками, так и простыми пользователями, имеющими достаточный опыт работы на компьютерной технике.

Работа по составлению однолинейной схемы распределительного щита в программе «AutoCAD Electrician»

Подключение

Ротор обычно представляет из себя короткозамкнутую обмотку, также из-за схожести называемой «беличьей клеткой». Сведения о таких агрегатах описаны литературой середины прошлого века.

К недостаткам — низкие значения пускового момента и КПД. Исправить это несложно. Поскольку в трёхфазном электродвигателе момент вращения задан конструктивно при помощи расположения обмоток и смещения фаз трёхфазной сети, то в однофазном моторе для запуска применяют дополнительную пусковую обмотку, благодаря которой создаётся вращательный момент смещения ротора.

Тепловое реле отключает обе фазы обмотки, если они нагреваются выше допустимого. Внутри концы катушек соединены, образуя звезду.

Рабочее напряжение для них должно быть в 1,5 раза выше, чем в электросети в нашем случае В. Для работы схемы необходимо подбирать элемент с определенной ёмкостью, рассчитанной с учетом тока нагрузки.

Главный минус однофазного тока — невозможность генерирования им магнитного поля, выполняющего вращение. Касаемо двух других выводов, сопротивление попарное будет наибольшим равняется обеим обмоткам, включенным последовательно. Обе фазы таких устройств являются рабочими и включены все время. Более длительное время нахождения под нагрузкой, может привести к перегреву, возгоранию изоляции и поломке механизма.

Конструкция и принцип работы

Вал со шпоночными канавками спереди и под вентилятор сзади; Герметичные крышки с подшипниками; Клеммная коробка. Например, если ток равен 1.
Здесь разницы нет, какой у вас будет рабочая, а какая пусковая обмотка. Его дальнейшее вращение происходит под воздействием инерционной силы. Потом подключенными останутся две обмотки, причем вспомогательная через конденсатор. Именно в этом причина популярности двигателя среди населения.

Даже если нельзя увидеть снаружи скрыт кожухом , заметим непременные графитовые щетки, прижатые пружинками. Ниже перечислены дефекты, которые сигнализируют о возможных проблемах с двигателем, их причиной могла стать неправильная эксплуатация или перегрузка: Сломанная опора или монтажные щели. Схема подключения коллекторного электродвигателя в В Схема подключения однофазного асинхронного двигателя схема звезда Как это работает Пуск двигателя с двумя расположенными подобным образом обмотками приведет к созданию токов на короткозамкнутом роторе и кругового магнитного поля в пространстве двигателя. Схемы подключения Варианты подключения двигателя через конденсатор: схема подключения однофазного двигателя с использованием пускового конденсатора; подключение электродвигателя с использованием конденсатора в рабочем режиме; подключение однофазного электродвигателя с пусковым и рабочим конденсаторами. Подключение однофазного двигателя// как определить рабочую и пусковую обмотки

Примеры однолинейных схем электрических сетей от МОСЭНЕРГОТЕСТ

Для составления однолинейных схем электрических сетей необходимо провести обследование объекта. В результате выполненной работы заказчику предоставляются готовая схема и рекомендации специалистов по поводу устранения найденных в ходе обследования дефектов.

Расчетная однолинейная электрическая схема

Проектирование электроснабжения осуществляется для объектов-новостроек. При разработке документации производится:

расчет нагрузок на оборудование,
подбор специальных аппаратов защиты от перенапряжения,
выбор правильного сечения отходящих линий.

Специалистами создаются примеры электрических однолинейных схем, с учетом которых проводятся все последующие электромонтажные работы. Грамотно составленный чертеж гарантирует пожарную безопасность для объектов.

Проект – это фундамент вашей идеи

Если вы не хотите лишних проблем с инспекторами, с этим вопросом лучше пойти к специалистам. ООО«МОСЭНЕРГОТЕСТ» в самые короткие сроки подготовит техническую документацию и выполнит все необходимые установочные работы.

У нас работают мастера, которые имеют бесценный опыт и все соответствующие допуски и лицензии. За десятилетнюю практику мы внедрили сотни успешных проектов, благодаря этому имеем огромную базу постоянных благодарных клиентов. Мы выполняем свою работу качественно – в этом наш секрет успеха.

Проектирование однолинейных схем электрических сетей

Данная схема в дальнейшем может полностью заменить и сам проект электроснабжения. В будущем ее можно дополнять любыми чертежами, в согласовании которых нет никакой необходимости.

Стандартный пример электрической однолинейной схемы электроснабжения вы сможете просмотреть у нас, также его можно найти в специальной технической литературе.

Однолинейная схема электроснабжения здания должно учитыватьколичество всех имеющихся нагрузок с обязательным указанием мощности, маркировки щитов и других показателей.

При планировании также следует получить необходимые технические условия, согласно которым все электроприборы должны быть нанесены на схему.

Для ознакомления мы можем представить клиенту пример однолинейной схемы, который разработан нашими опытными специалистами.

Наши мастера ежедневно осуществляют разработку чертежей для проектов электроснабжения домов и предприятий, поэтому, если вам нужен толковый проект, смело обращайтесь к нам!

Мы гарантируем:

проведение всех работ четко в срок,
грамотную разработку всей необходимой технической документации,
профессионализм наших специалистов,
самые приемлемые цены,
качество нашей работы.

Наши специалисты оперативно рассчитают стоимость работ и выполнят задачу в самые сжатые сроки. Также составят всю необходимую техническую документацию, которая будет выполнена в соответствии с ПУЭ и ПТЭЭП.

Обращайтесь в электролабораторию «МОСЭНЕРГОТЕСТ», и мы окажем вам полный спектр услуг таких как составление, а также сделаем приятные скидки. Вы останетесь довольны результатом и придете еще!

После испытаний вы получите

Технический отчет

Объем выполнених испытаний (работ)
Заключение о соответствии всей системы электроснабжения требованиям нормативных документов

Протокол испытаний

Результаты измерений фактического состояния электрооборудования
Соответсвие электроустановки требованиям нормативной и проектной документации
Заключение о соответствии электрооборудования ГОСТ, ПУЭ, ПТЭЭП
Ведомость дефектов (выявление неисправностей и замечания)

Подробные рекомендации

По улучшению показателей системы электроснабжения
По защите электрооборудования от коротких замыканий
По устранению выявленых неисправностей и замечаний
По устройтву заземления и молниезащиты
По безопасной эксплуатации электрооборудования

Форма заявки

Список средств измерений в поверку

Стоимость поверки в отделе метрологии (без НДС)Стоимость поверки на выезде +50%₽Срочная поверка в течении 3 рабочих днейСрочная поверка в течении 1 дня +100%₽

Прикрепить файл, паспорт, фото прибора, прошлая поверка(при наличии)

+Добавить

Что такое однолинейная схема?

Статьи

Оптимизация объекта

Общая стоимость владения

Однолинейная схема является основой для анализа электрической системы.

Это первый шаг в подготовке критического плана реагирования, который позволяет вам полностью ознакомиться со схемой и конструкцией системы распределения электроэнергии на вашем объекте.

Независимо от того, есть ли у вас новое или уже существующее предприятие, однолинейная схема является жизненно важной дорожной картой для всех будущих испытаний, обслуживания и технического обслуживания. Таким образом, однолинейная диаграмма похожа на балансовый отчет для вашего объекта и дает снимок вашего объекта в определенный момент времени. Он должен меняться по мере изменения вашего объекта, чтобы обеспечить адекватную защиту ваших систем.

Просмотр продуктов и услуг

Эффективная однолинейная схема четко покажет, как связаны основные компоненты электрической системы, включая резервное оборудование и доступные запасные части. Он показывает правильный путь распределения мощности от входящего источника питания к каждой последующей нагрузке, включая номинальные значения и размеры каждого элемента электрооборудования, его проводников и защитных устройств.

На многих технологических объектах нагрузки постоянно добавляются или удаляются небольшими шагами. Чистый эффект не всегда виден до тех пор, пока какая-то часть системы не перегрузится или не обнаружат другие проблемы. Часто цепи добавляются без соответствующих модификаций стандартных настроек соответствующих автоматических выключателей. Используемые защитные устройства должны быть согласованы с их кривыми время/ток и друг с другом. Однолинейная схема представляет собой дорожную карту для обеспечения надлежащего проектирования оборудования, резервирования и защиты.

Требования NFPA-70E требуют наличия точных и актуальных однолинейных схем.

Чтобы выполнить эти требования, Vertiv может провести комплексное обследование площадки для разработки однолинейных схем для вашего предприятия или обновления существующих схем. Обследование включает:

Иметь инвентаризацию оборудования
Проверить наличие исполнительных чертежей и их адекватную доступность
Проверка наличия процесса, обеспечивающего поддержание исполнительных чертежей в текущем состоянии
Подтверждение подключения нагрузок к аварийным/резервным фидерам
Проверка потенциальных единых точек отказа
Оценить проектное резервирование критических систем (N, N+1, N+2. ..) и возможность обслуживания всего критического оборудования без отключения
. Создайте отчет с описанием результатов по сайтам и рекомендуемыми действиями.

Обновление предоставленных заказчиком однолинейных чертежей вплоть до распределительных щитов 480 В
Предоставить копию однолинейной электрической схемы в формате AutoCAD
Размещение исполнительных чертежей на каждом объекте

Актуальная однолинейная схема необходима для различных видов обслуживания, включая:

Расчеты короткого замыкания
Координационные исследования
Исследования потока нагрузки
Исследования по оценке безопасности
Все прочие инженерные исследования
Процедуры электробезопасности
Эффективное обслуживание

Преимущества

Помощь в определении места неисправности и упрощение поиска и устранения неисправностей
Выявление потенциальных источников электроэнергии при проведении процедуры ЛОТО
Обеспечение безопасности персонала
Оставайтесь в соответствии с требованиями NFPA 70E
Обеспечение безопасной и надежной работы объекта

Область применения

Чтобы дать вам точную картину вашей электрической системы, информация об однолинейной схеме обычно включает:

Входящие линии (напряжение и размер)
Вводные главные предохранители, клеммные колодки, рубильники, выключатели и главные/связные выключатели
Трансформаторы силовые (параметры, соединение обмоток и средства заземления)
Выключатели фидеров и выключатели с предохранителями
Реле (функция, использование и тип)
Трансформаторы тока/потенциала (размер, тип и коэффициент трансформации)
Трансформаторы управления
Все основные кабельные и проводные трассы с соответствующими разъединителями и муфтами (размер и длина трассы)
Все подстанции, включая встроенные реле и главные панели, а также точный характер нагрузки в каждом фидере и на каждой подстанции
Напряжение и размер критического оборудования (ИБП, батарея, генератор, распределитель питания, автоматический переключатель, кондиционер машинного зала)

Однолинейная схема энергосистемы – определение и ее значение

Определение: Однолинейная схема представляет собой представление энергосистемы с использованием простого символа для каждого компонента. Однолинейная схема энергосистемы — это сеть, которая показывает основные соединения и расположение компонентов системы вместе с их данными (такими как номинальная мощность, напряжение, сопротивление и реактивное сопротивление и т. д.).

Нет необходимости отображать все компоненты системы на одной линейной схеме, например, автоматический выключатель не нужно показывать в исследовании потока нагрузки, но он необходим для исследования защиты. На однолинейной диаграмме системный компонент обычно изображается в виде их символов. Соединения генератора и трансформатора, заземление звездой, треугольником и нейтралью обозначаются символами, нарисованными рядом с изображением этих элементов.

Автоматические выключатели представлены прямоугольными блоками. На рисунке ниже представлена однолинейная схема типичной блочной системы. Трудно нарисовать линейную диаграмму нескольких компонентов. Поэтому для упрощения для представления компонентов энергосистемы используется диаграмма импеданса.

Диаграмма импеданса энергосистемы

На диаграмме импеданса каждый компонент представлен своей эквивалентной схемой, например, синхронный генератор на генерирующей станции — источником напряжения последовательно с сопротивлением и реактивным сопротивлением, трансформатор — номинальным ∏ -эквивалентная схема. Предполагается, что нагрузка является пассивной и представлена резистивным и индуктивным сопротивлением в серии. Полное сопротивление заземления нейтрали не отображается на диаграмме, так как предполагается сбалансированное состояние.

Приведенная ниже схема представляет собой сбалансированную трехфазную схему. Ее также называют диаграммой положительной последовательности. Три отдельные диаграммы также используются для представления сетей положительной, отрицательной и нулевой последовательности. Три отдельные диаграммы импеданса используются в коротком замыкании для изучения несимметричной неисправности.

Диаграмма импеданса может быть дополнительно упрощена путем принятия определенных допущений и приведена к упрощенному реактивному сопротивлению. Диаграмма реактивного сопротивления построена без учета эффективного сопротивления якоря генератора, сопротивления обмотки трансформатора, сопротивления линии зарядки и намагничивающей цепи трансформаторов. Диаграмма реактивного сопротивления системы питания показана ниже.

Диаграмма реактивного сопротивления для энергосистемы

Диаграмма реактивного сопротивления дает точные результаты для многих исследований энергосистем, таких как исследования короткого замыкания и т. д. Сопротивление обмотки, включая сопротивление линии, довольно мало по сравнению с реактивным сопротивлением рассеяния и шунтирующий тракт, который включает в себя зарядку линии и цепь намагничивания трансформатора, обеспечивает очень высокий параллельный импеданс при неисправности.

Считается, что если сопротивление меньше одной трети реактивного сопротивления, а сопротивление не учитывать, то вносимая погрешность составит не более 5 %. При игнорировании сопротивления и реактивного сопротивления могут быть внесены погрешности до 12 %.
