Главная / Полезная информация / Диммер для светодиодных ламп
Светодиодные лампы пришли на наш рынок относительно недавно, и являются на данный момент самыми современными источниками света. Эти лампы устанавливают новый стандарт использования света и позволяют значительно экономить электроэнергию по сравнению с традиционными источниками света. Что такое диммер (сеторегулятор), подробную информацию, принцип работы и схемы подключения диммеров вы можете узнать из нашей статьи. На сегодняшний день на нашем рынке представлены диммера для светодиодных и энергосберагающих ламп следующих фирм: Busch-Dimmer® компании ABB: 6523 U -механизм поворотного (роторного) диммера 2-100Вт, Основные приимущества использования светорегулятора ABB:
Ledotron компании JUNG: 242LTSDE механизм поворотного (роторного) светорегулятора max 200вт Ledotron компании GIRA: 229000 механизм поворотного (роторного) диммера max 200Вт Ledotron компании Merten by Schneider-Electric: MEG5145-000 механизм поворотного (роторного) диммера max 200Вт Преимущества LEDOTRON:
В ассортименте нашего магазина представлен большой выбор датчиков движения. | Новости 09.09.2022 Серия Atlas Design дополнена уличными влагозащищёнными розетками и выключателями Profi54. Изделия выполнены в 2х цветах: белый и чёрный. Подробнее… 18.02.2022 Умные розетки — работают пока вас нет дома. Подробнее… 28.12.2020 Обновление серии JUNG Eco Profi — новые рамки Eco Profi STANDART. Подробнее… 22.10.2020 Новая серия дизайнерских розеток ABB LEVIT Подробнее… 12.02.2020 Программируемые модульные контроллеры CL на 220В от ABB Подробнее… Лента |
Был лишь один недостаток таких ламп,-невозможность регулирования яркости таких ламп. Но в сотрудничестве с Philips и Osram – лидерами по производству светодиодных ламп –ряд компаний, являющихся общепринятыми мировыми лидерами по производству электроустановочных изделий ( Busch-Jaeger, Jung, Gira, Merten, Schneider-Electric) разработали высококачественные светорегуляторы нового поколения, которые позволяют легко и комфортно управлять яркостью современных светодиодных и энергосберегающих ламп.
Светорегулятор (диммер) Busch Dimmer 2250U
В некоторых ситуациях необходимо, чтобы освещение в комнате включалось не на всю мощность, а была возможность регулировки.
Для организации таких целей существуют специальные светорегуляторы (диммеры). Они могут иметь внешние отличия. Но суть работы одна-это плавная регулировка освещения. Работают такие диммеры с галогенными и обычными лампами накаливания. С другими типами ламп такие регуляторы не используются. К примеру светодиодные лампы оснащены своим источником питания, который ограничивает сетевое напряжение до напряжения питания светодиодов и изменение напряжения сетевого не приведёт к заметной реакции свечения светодиодов. Однако может вывести из строя внутренний стабилизатор в лампах. А лампам накаливания всё равно, им даже лучше, когда напряжение плавно поднимается. Таким образом оказывается меньшая нагрузка на нить накаливания. Так же к диммеру можно подключать электромоторы коллекторного типа.
В данном случае рассмотрим диммер Busch Dimmer 2250U.
Основные рабочие параметры:
* Напряжение сети переменного тока ~230v.
* Максимальная мощность нагрузки- 600W.
* Минимальная мощность нагрузки, при которой сохраняется устойчивая работоспособность во всём диапазоне напряжений- 60W.
Например, сейчас у нас в сети 230v. Если нагрузка будет меньше шестидесяти Ватт, скажем лампочка 25W от холодильника, то установив ручку на максимум, на лампе не будет 230v, а значительно меньше. Поэтому, если вы хотите добиться максимального свечения лампы, мощность её должна быть 60Вт и более.
* Защитный предохранитель от короткого замыкания- 3,15А.
* Защита от перегрузки- термопредохранитель.
Во время работы, устройство нагревается. Рекомендуемая рабочая температура при максимальной нагрузке 0..+35°С. При таком режиме эксплуатации светорегулятор необходимо устанавливать в массивную кирпичную или бетонную стену. Когда прибор устанавливается в стену из газобетона, пеноблока, дерева, мощность подключаемой нагрузки должна быть уменьшена на 20%, то есть составлять 80% от максимально допустимой. К примеру максимально допустимая мощность данного экземпляра 600W, тогда 80% от этой величины будет составлять 480W. Необходимо так же уменьшать мощность подключаемых светильников в том случае, когда несколько диммеров установлены вертикально один над другим или в случае нахождения поблизости других источников тепла.
Зависимость подключаемой нагрузки от температуры отображена на графике, см. рисунок.
В самом диммере есть кнопка включения-выключения, она же и ручка-регулятор освещения. В зависимости от вариантов подключения прибора, можно организовать разные способы управления освещением. Данное устройство имеет четыре клеммы. Рассмотрим подключение к ним.

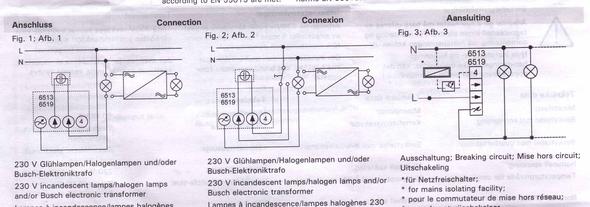

Вариант 1. См. изображение. При таком подключении диммер выступает только в роли регулятора. Включение и отключение питания происходит от внешнего переключателя. Такой способ подойдёт в том случае, когда вышел из строя штатный переключатель диммера, но тогда должно быть место для отдельного переключателя. Или же вам просто удобнее нажимать клавишу отдельного переключателя, нежели жать ручку регулятора, и вы сразу предусмотрели под него место. Принцип работы от этих действий не меняется.
Вариант 2. См. изобр. Такой способ будет полезен для больших комнат. В данном варианте используется трёх полюсный переключатель.
Включением и отключением питания вы можете управлять как отдельным переключателем, так и встроенным в диммер. Отдельный переключатель устанавливается на входе в комнату, а диммер где-то в комнате, там где вам нужно, где вы находитесь больше всего. Вот вы вошли в комнату, включили переключатель, свет появился. Дальше уже пройдя по освещённому помещению вы отрегулировали яркость по своему предпочтению. Выключить полностью свет вы можете как кнопкой диммера, так и отдельным переключателем. Точно так же и включить. Вы скажем выключили свет и уснули. Проснулись, в комнате темно. Чтобы включить освещение, вам не нужно идти, спотыкаясь в темноте к дверям комнаты, вот у вас под рукой диммер, нажимайте на нём кнопку и всё. Тем более, что здесь имеется индикаторная лампочка. Когда свет выключен, она светится, тем самым показывая вам, где находится регулятор.
Вариант 3. См.изобр. Нестандартный вариант использования данного прибора и думаю весьма редкий. Но если вам нужен именно такой вариант включения, тогда вы на верном пути.
