Буквенные обозначения на схемах автоматизации: Условные обозначения приборов и средств автоматизации в схемах (ГОСТ 21.208-2013) mvif

Обозначения приборов КИП на схемах

Требования по обозначению приборов КИПиА на схемах

В целях обеспечения единства систем обозначений, улучшения читабельности схем, снижения ошибок при монтаже приборов и щитов необходимо строго соблюдать правильность обозначений приборов КИП.

Требования и правила обозначения приборов КИП на схемах автоматизации и монтажных схемах определяются следующими ГОСТами:

  • ГОСТ 21.208-2013 Автоматизация технологических процессов
  • ГОСТ 21.404-85 Система проектной документации для строительства (СПДС). Автоматизация технологических процессов.
  • ГОСТ 2.303-68 Единая система конструкторской документации. Линии
  • ГОСТ 2.721-74 Единая система конструкторской документации. Обозначения условные графические в схемах.
  • ГОСТ 1.0-92 Межгосударственная система стандартизации. Основные положения
  • ГОСТ 1.2-2009 Межгосударственная система стандартизации. Правила и рекомендации по межгосударственной стандартизации.

Графические обозначения контрольно-измерительных приборов на схемах

Условные графические обозначения приборов, средств автоматизации должны соответствовать ГОСТ 2.721 и обозначениям, приведенным в следующей таблице

Все измерительные и преобразовательные приборы, расположенные по месту (непосредственно на технологическом оборудовании) изображаются на функциональных схемах автоматизации в виде окружностей (если в окружность не вмещаются буквенные или цифровые обозначения — допускается овал).

Если приборы размещаются на щитах и пультах в центральных или местных операторных помещениях, то внутри окружности проводится горизонтальная разделительная линия.

Если функция, которой соответствует окружность, реализована в компьютеризированной системе, то окружность вписывается в квадрат (овал — в прямоугольник).

При упрощенном варианте построения, приборы и средства автоматизации, выполняющие сложные функции, например, контроль, регулирование, сигнализацию и выполнены в виде отдельных блоков, изображают одним условным обозначением.

Буквенные обозначения контрольно-измерительных приборов на схемах

Условные обозначения КИПиА, используемые в схемах, состоят из графического, буквенного и цифрового обозначения.

Порядок расположения буквенных обозначений принимают с соблюдением последовательности обозначений, приведенной на следующем рисунке

Первые символы в буквенных обозначениях приборов:

  • D плотность
  • P давление
  • F расход
  • T температура
  • L уровень
  • V вязкость
  • M влажность
  • Q концентрация
  • U многоканальные измерения
  • J сила тока

Дополнение первых символов буквенных обозначений приборов:

  • D Разность, перепад
  • Q суммирование, интегрирование
  • F соотношение
  • J обегание

Вторые и третьи символы буквенных обозначений приборов:

  • I Показания, индикация
  • R Регистрация
  • C Регулирование
  • A Сигнализация (Н – верх, L- низ)
  • S Блокировка, отключение
  • H Ручное воздействие
  • K Станция управления, перекл-я

Букву А применяют для обозначения на схемах функции «сигнализация» независимо от того, вынесена ли сигнальная аппаратура на какой-либо щит или для сигнализации используются лампы, встроенные в сам прибор.

Букву K применяют для обозначения на схемах станции управления, имеющей переключатель для выбора вида управления и устройство для дистанционного управления.

Букву Е применяют для обозначения на схемах чувствительного элемента, выполняющего функцию первичного преобразования: преобразователи термоэлектрические, термопреобразователи сопротивления, датчики пирометров, сужающие устройства расходомеров приборов КИП

Букву S применяют для обозначения на схемах контактного устройства прибора КИП, используемого только для включения, отключения, переключения, блокировки.

Букву Т применяют для обозначения на схемах первичного прибора КИП бесшкального с дистанционной передачей сигнала: манометры, дифманометры, манометрические термометры.

Букву Y применяют для обозначения на схемах вспомогательного устройства или прибора, выполняющего функцию вычислительного устройства.

Предельные значения измеряемых величин, по которым осуществляют, например, включение, отключение, блокировка, сигнализация, допускается конкретизировать добавлением букв Н и L.

Построение условных обозначений в схемах автоматизации

      1. Построение графического, условного обозначения прибора в схеме автоматизации (гост 36.27-77)

Графическое
обозначение приборов

Назначение

Графическое
обозначение

Первичный
измерительный прибор (устанавливается
на технологическом оборудовании по
месту)

базовое

допустимое*

Вторичный
измерительный прибор (устанавливается
на пультах и щитах)

базовое

допустимое*

* — используется
при большом числе буквенных обозначений
в коде,

Рисунок 4. 1 Пример порядка построения
условного обозначения устройства в
схеме автоматизации

      1. Буквенные условные обозначения

В настоящее время
для обозначения приборов в схемах
автоматизации применяется буквенный
код состоящий из двух и более букв (см.
рис.4.1).

Первая буква в
коде (является обязательной) указывает
какой параметр, измеряет прибор. Значение
первой буквы кода приведены в таблице
4.3.

Буквенное
обозначение параметров измерения

Первая буква кода

Измеряемый параметр

Первая буква кода

Измеряемый параметр

D

Плотность

Р

Давление

Е

Любая электрическая величина

Q

Качество: состав, концентрация и т. п.

F

Расход

R

Радиация

G

Размер, положение, перемещение

S*

Скорость,
вибрация

Н

Ручное управление

Т

Температура

К

Время, временная про­грамма

и

Несколько разнородных измеряемых
величин

*— в схемах автоматизации
5 обозначает не только виб­рацию,
но и коммутационное устройство (пр.
SB
— кнопка, SH-кнопка,
совмещенная с сигнальной лампой).

Вторая буква
является условной и применяется, при
необходимости, для уточнения первой
буквы кода (см. табл.4.4) . Если уточнения
первой буквы не требуется, то второй
и последующими буквами кода будут
буквы по табл. 4.5.

Уточнение
измеряемого парметра

Вторая буква кода

Выполняемая функция

F

Соотношение, доля, дробь

D

Разность, перепад

Q

Интегрирование, суммирование
по времени

Третья и последующие
буквы в коде показывают, какую функцию
выполняет прибор (см. табл. 4.5).

Функциональные
признаки приборов

остальные буквы кода

Выполняемая функция

Остальные буквы кода

Выполняемая функция

А

Сигнализация

L

Нижний предел изме­ряемой
величины

Z

Ограничение

Y

Преобразование, вы­числение

R

Регистрация

N*

Резервная буква, мо­жет
обозначать пуско­вой аппарат
(контактор, моментный переключатель
)

С

Регулирование

Е

Первичный измеритель­ный
преобразователь (чувствительный
эле­мент)

I

Показание

О

Питание

Н

Верхний предел изме­ряемой
величины

Т

Дистанционная переда­ча

S

Включение, отключе­ние,
переключение

* — используется с буквой
S(пр.
NS—
магнитный пускатель)

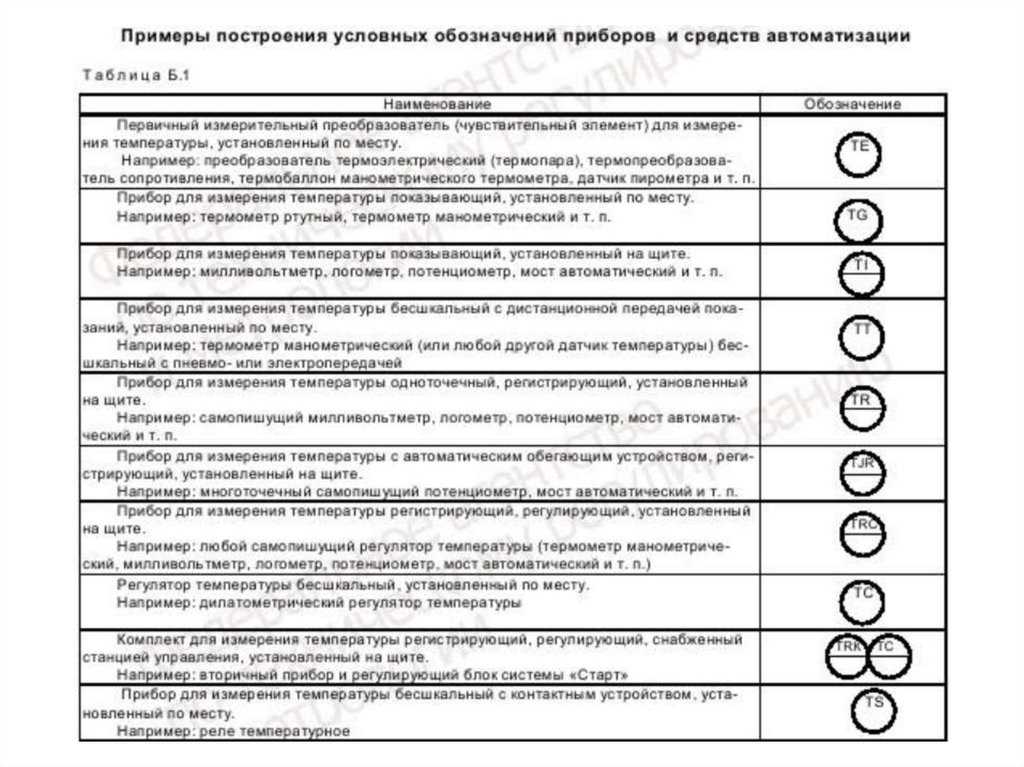

Примеры
условных обозначений некоторых
при­боров и устройств в схеме
автоматизации

первичный измерительный
преобразователь для измерения
температуры, установленный по месту
на технологическом оборудовании
(термопара или термосопротивление
под №001).

прибор для измерения
давления показывающий,установленный
по месту на технологическомоборудовании
(манометр).

прибор для измерения
температуры показывающий, переключающий,
сигнализирующий, установленный на
щите.

блок питания
электрический, установленный на щите.

искробезопасный
разделитель, установленный на щите

02.1.05

вторичный прибор для измерения
давления бесшкальный с дистанционной
передачей (датчик давления),
установленный на приборной стойке
(щите) под позиционным номером 02.1.05.

сигнализатор
уровня (верхний предел) установленный
по месту

Примеры
условных обозначений применяемых
схемах автоматизации

Букв. обозначение

Обозначение

Наименование

в схемах
автом.

в эл. схемах

PIS

Манометр
электроконтактный

PS

Реле давления

LS

Сигнализатор уровня

TE

Термометр сопротивление

SB

Кнопка

SB

Кнопка с ключом

SH

Кнопка, совмещенная
с лампой

кнопка,
установленная по месту (схемах ВНР
обозначается SВ)

Кнопка,
совмещенная с сигнальной лампой,
установленная по месту (в схемах
обозначается SН)

кн

блинкер

КТ

реле
времени работающее с замедлением при
срабатывании (типа ОN)

НА

НА

Гудок, звонок
электрический (общее обозначение)

1

31

О

…

О

2

32

распределительная
коробка

Букв. обозначение

Обозначение

Наименование

в схемах
автом.

в эл. схемах

S

Переключатель

ED

1

31

О

…

О

2

32

1

31

О

…

О

2

32

Распределительная
коробка

HA

Гудок, звонок

H

Сигнальная лампа

NS

Магнитный пускатель

K

Реле АС (переменного
тока)

K

Реле DC
(постоянного тока)

KT

Реле времени
срабатывания типа OFF

KT

Н. О.К. и Н.З.К. реле
времени типа OFF

KT

Реле времени
срабатывания типа ON

KT

Н.О.К. и Н.З.К. реле
времени типа ON

KH

Блинкер

Условные обозначения
используемых КИП

Буквы
кода

Функция
выполняемая прибором

PS

Реле
давления

PI

Манометр

PT

Преобразователь
давления

TT

Преобразователь
температуры

LS

Реле
уровня (нижнего)

HS

Реле
уровня (верхнего)

SB
(HS)

Кнопка
установленная по месту

PDT

Датчик
перепада давления с дистанционной
передачей

NSA

Магнитный
пускатель (вакуумный выключатель)
сигнализирующий

ED

Соединительная
коробка

TE

Датчик
температуры электрический

SE

Датчик
вибрации

ST

Блок
согласования с датчиком вибрации

KIT

Измерительный
прибор контроля времени с дистанционной
передачей

EIT

Измерительный
прибор электрических величин

EY

Электрический
преобразователь

EYT

Измерительный
электрический преобразователь с
дистанционной передачей

QE

Датчик
газоанализатора

QISA

Прибор
для измерения загазованности,
показывающий, переключающий,
сигнализирующий, щитовой

TSA

Прибор
для измерения и контроля температуры,
сигнализирующий

7

Сокращения приборов, используемые в схемах приборов (P&ID) ~ Изучение приборостроения и техники управления

Сокращения приборов, используемые на схемах приборов (P&ID)


Обычно аббревиатуры приборов, используемые в P&ID, состоят из двух букв: первая обозначает переменную процесса, а вторая обозначает функцию прибора/контроллера. Например, аббревиатура прибора «PI» означает «Индикатор давления». Иногда в аббревиатуру прибора включается третья буква для описания одновременной или специальной функции. Например: аббревиатура «FRC» означает «регистратор расхода и контроллер», который описывает как функции записи, так и функции управления, а аббревиатура «PAL» означает «аварийный сигнал низкого давления», который описывает
аварийный сигнал, используемый в случае низкого давления.

Аббревиатура прибора

Расширение

Выполняемые функции

ФК

 Контроллер потока

Измерение и регулирование расхода

ЛК

 Контроллер уровня

Контроль уровня

ФЭ

Элемент потока

Датчик расхода

ЛГ

 Уровнемер

Измерение уровня

ФИК

 Указатель расхода и контроллер

Индикация расхода, а также контроль расхода

LA

Сигнализатор уровня

Сигнализация уровня

Франция

Регистратор расхода

Поток записи

ЛАГ

Аварийный сигнал высокого уровня

Индикация высокого уровня

FRC

Регистратор расхода и контроллер

Регистрация расхода; управление потоком

ЛАХХ

Аварийный сигнал уровня высокий высокий

Очень высокий уровень

футов

Датчик расхода

Передача сигнала расхода

ЛАЛ

Аварийный сигнал низкого уровня

Индикация низкого уровня

FA

Сигнализатор расхода

Сигнализация расхода

LI

Индикатор уровня

Индикация уровня

ЛИК

Индикатор уровня и контроллер

Уровень индикации; контрольный уровень

ПК

Регулятор давления

контроль давления

ТК

Регулятор температуры

Контроль/регулирование температуры

ИП

Индикатор давления

Индикатор давления

ТИ

Индикатор температуры

Индикация давления

ПОС

Индикатор давления и контроллер

Индикатор давления; контроль давления

ТИЦ

Индикатор температуры и контроллер

Индикация температуры; контроль температуры

PR

Регистратор давления

Запись давления

ТР

Регистратор температуры

Температура записи

КНР

Регистратор давления и контроллер

Регистрация давления; контроль давления

ТРЦ

Регистратор температуры и контроллер

Температура записи; контроль температуры

ПСВ

Предохранительный клапан давления

Сброс избыточного давления в случае высокого давления

ТТ

Преобразователь температуры

Передача сигналов измеренной температуры

ПТ

Преобразователь давления

Передача сигналов измеренного давления

ТВ

Защитная гильза

Датчики температуры помещений

РВ

Предохранительный клапан

Для сброса избыточного давления в случае высокого давления

ТУ

Реле/преобразователь температуры

Преобразует электрические сигналы в пневматические

ПШ

Реле давления высокого давления

Реле давления, используемое для сигнализации высокого давления

ЗИ

Индикатор положения/предела

Указывает, открыт клапан или закрыт

СДВ

Запорный клапан

Клапан, инициирующий отключение

ЗСК

Переключатель положения/единицы замкнут

Концевой выключатель, указывающий, что клапан закрыт

ЗСО

Переключатель положения/единицы разомкнут

Концевой выключатель, указывающий, что клапан открыт

SDY

Реле отключения

Преобразователь, прикрепленный к запорному клапану

долларов США

Останов агрегата

Инициировать останов технологического блока



Номера тегов на символах P&ID

Номера на символах P&ID на схемах приборов представляют собой номера тегов приборов. Часто эти номера связаны с конкретным контуром управления (например, индикатором температуры и контроллером 123), как показано на диаграмме ниже:

Один из простых способов научиться читать чертежи P&ID и освоить их — это просмотреть множество схем трубопроводов и контрольно-измерительных приборов; как простые, так и сложные! (пожалуйста, не пугайтесь). Поступая таким образом, вы в конечном итоге научитесь хорошо читать P&ID. Любой хороший учебник по приборам должен содержать один или два раздела, посвященных пониманию того, как интерпретировать и читать чертежи P&ID.

Подробный список общих символов, используемых при оформлении P&ID:

Общие символы P&ID, используемые при разработке схем КИП

Новое сообщение

Старый пост

Дом

Контрольно-измерительные приборы процессов — коды ISA

Обычно в схемах PI&D используются буквенные комбинации в соответствии с ANSI/ISA S5.1-1984 (R 1992) «Символы и идентификация приборов».

В дополнение к буквенной комбинации обычно используется последующий номер как уникальный идентификатор фактического прибора. Практика нумерации различается — некоторые используют порядковый номер, другие используют номер, связанный с номером строки процесса или аналогичный.

  • Диаграмма P&ID — онлайн-инструмент для рисования

Первая буква

Первая буква обозначает измеряемую или инициирующую переменную или модификатор, такой как ток (I), скорость (S) или расход (F).

Измеренная или инициирующая переменная
  • A — Анализ
  • B — горелка, сжигание
  • C — выбор пользователя
  • D — Пользовательский выбор
  • E -Voltage
  • . Н – Рука
  • I — Ток (электрический)
  • Дж — Мощность
  • K — Время, график
  • L — Уровень
  • M- Выбор пользователя
  • N- Выбор пользователя
  • O- Выбор пользователя

    • 5

  • O- Выбор пользователя
  • 5 вакуум
  • Q — Количество
  • R — Излучение
  • S — Скорость, частота
  • T — Температура
  • U — Многопараметрический
  • V — Вибрация, механические анализы
  • W — Вес, сила
  • 0575
  • Y — Событие, состояние или присутствие
  • Z — Положение, размерность
Модификатор
  • D — Дифференциал
  • F — Рацион (доля)
  • J — Сканирование

    • 7 7 5 M 7 9 0 Скорость изменения 9 K — Скорость изменения 9 времени — Мгновенный

  • Q — Интегрирование, сумматор
  • S — Безопасность
  • X — ось X
  • Y — ось Y
  • Z — ось Z

Вторая или последующая буква

указывает вторую или вторую букву функция считывания или пассивная функция, функция вывода или функция модификатора.
