Лампа народная на bp9916c

Лампочка народная НЛ-LED-A60-12Bт-230В-3000К-Е27 заинтересовала очень низкой ценой.

«Начинка» лампы оказалась лучше, чем предполагал: драйвер на bp9916c, неплохой алюминиевый теплоотвод под диодной матрицей и внутри пластикового стакана. Термопасты не пожалели.

лампа народная &nbsp &nbsp &nbsp

Светодиодная народная лампа разбирается без особых проблем, главное аккуратно снять пластиковую светорассеивающую колбу, приклеенную к основанию силиконовым герметиком. Использовал канцелярский нож и тонкую минусовую отвертку.

светодиодная народная лампа &nbsp &nbsp &nbsp

Плата с bp9916c led driver разработана с учетом всех рекомендаций производителя этой микросхемы.

лампочка народная &nbsp &nbsp &nbsp

Краткое описание datasheet BP9916c на русском.

BP9916C драйвер LED с прецизионным поддержанием тока, работает в диапазоне входного напряжения питающей сети переменного тока от 85 до 265 вольт. На микросхеме, специально разработанной для светодиодного освещения, создают высокоэффективные неизолированные понижающие преобразователи. В BP9916C встроен MOSFET транзистор на 500 вольт. Ток потребления микросхемы составляет всего 180 мкА. Схема содержит минимальное количество внешних компонентов, поэтому цена и размер платы сведены к минимуму.

bp9916c &nbsp &nbsp &nbsp

BP9916C использует запатентованный метод управления, за счет чего достигается точность поддержания тока через светодиоды и превосходная линейность регулирования. Драйвер работает в режиме критической проводимости, выходной ток не зависит от индуктивности и выходного напряжения.

После включения заряжается конденсатор и когда напряжение на выводе vcc достигает порога включения, внутренняя схема начинает работать. К выводу CS подключен компаратор, напряжение на этом выводе сравнивается с внутренним опорным напряжением 600 мВ. МОП-транзистор будет выключен, когда напряжение на CS достигает порога.

Пропорционально входному напряжению минимальное время переключения составляет 2,5 мксек, а максимальное 300 мксек.

bp9916c datasheet &nbsp &nbsp &nbsp

Функции защиты

Для улучшения надежности системы в драйвер BP9916C встроены различные функции защиты, включая защиту от короткого замыкания светодиодов, защиту от перенапряжения VCC и температурное регулирование.

Когда возникает короткое замыкание LED матрицы, система работает на низкой частоте (3kHz), поэтому расход энергии очень низок.

Встроенная в чип схема терморегулирования при перегреве постепенно уменьшает ток через светоизлучающие диоды. Таким образом уменьшается тепловыделение и происходит термостатирование, установленное внутри до 140℃.

При разработке печатной платы должны соблюдаться следующие правила: - резистор CS должен быть расположен как можно ближе к ножке CS микросхемы. - шунтирующий конденсатор VCC должен располагаться как можно ближе к соответствующему выводу. - площадь основного контура тока должна быть как можно меньше, чтобы уменьшить электромагнитное излучение. - увеличение размера медной площадки вокруг выводов SC (5,6,7 и 8 ножки) обеспечивает дополнительный отвод тепла от микросхемы.

Все параметры и другие подробности, вплоть до расчета индуктивности катушки можно найти в bp9916c datasheet.

  • Схема светодиодной лампы на 220в
  • Как паять светодиодную ленту
  • Светодиодная лента на 220 в
  • Простое зарядное устройство
  • Разрядное устройство для автомобильного аккумулятора
  • Напряжение на светодиоде
  • Схема драйвера светодиодов на 220
  • Подсветка для кухни из ленты
  • Подсветка рабочей зоны кухни
  • LED лампа Selecta g9 220v 5w
  • Светодиодная лампа ASD LED-A60
  • Схема светодиодной ленты
  • Схема диодной лампы 5 Вт 220в
  • Простой цифровой термометр своими руками с датчиком на LM35
  • Общедомовой учет тепла
  • firstelectro.ru

    Светлый угол - светодиоды • Драйвера на изделиях BPsemi

    Постараюсь ответить на красные и прочие вопросы.Вр2836D судя по каталогу компании http://www.bpsemi.com/en/product_non_isolated.aspимеет PF-фактор 0,5, значит не имеет встроенного корректора мощности (требуется городить внешний). Ей нужен электролит на входе. Электролиты не нормируются (на сколько мне известно) по пиковому току, а только по среднему. Хотя знаю, что есть особые серии кондеров с названием "бычьи рога" или что-то типа того (у них выводы не проволочные, а штампованные, обычно загнуты как рожки) - вот те кондеры в импульсе должны выдерживать дофига амперов. Те мне менее при расчете термистора еще считают RCпостоянную, она должна укладываться в длительность импульса которую может пережить диодный мост и входной электролит, если такой параметр важен (обычно запас большой, я даже не считаю).По поводу индуктивности - величина индуктивности от мощности особо не зависит, от величины индуктивности дросселя или первички трансформатора зависит частота переключения транзистора. Чем выше индуктивность, тем ниже частота переключения. Мощность гораздо больше зависит от сечения провода. Чем толще провод, тем большую мощность он может перекачать в нагрузку или во вторичную обмотку. Ограничен диаметр провода скин-эффектом, до частот 100 кГц актуален диаметр провода до 0,5 мм. Все, что толще уже заметно сказывается на потерях. Собственно для мощностей до 60 Вт 0,45 провод вполне годен.Резкие падения напруги не компенсируются даже большой емкостью, если они длятся достаточно долго (100-1000мс). Впрочем это считается. Хотя из практики заметил, что Вр3126 при падении напруги примерно до 150В роняет ток процентов на 10, которые на глаз совершенно не заметны. Лампочка ильича при этом прилично моргает.При киловольтных выбросах, если они доходят до потребителя, спасают варисторы. Обычной практикой является установка 10к471 для городского электроснабжения. Для гаража или дачи я бы поставил что-то типа 14к431 или даже 20к390. Первый начинает кипишить при превышении в импульсе 300В, второй вроде 275В. 14/20К - это диаметр и способность гасить выбросы на входе. Чем больше диаметр варистора, тем больше энергии выброса он способен поглотить без разрушения. Все есть в датащитах.Теперь про трансформатор для 25Вт драйвера с ГР (или, думаю проканает до 50Вт драйвера без ГР). Добываетсяэтот мелкий засранец тут:

    Мастер цветовой дифференциации штанов.

    ledway.ru

    Светлый угол - светодиоды • Драйвера на изделиях BPsemi

    Постараюсь ответить на красные и прочие вопросы.Вр2836D судя по каталогу компании http://www.bpsemi.com/en/product_non_isolated.aspимеет PF-фактор 0,5, значит не имеет встроенного корректора мощности (требуется городить внешний). Ей нужен электролит на входе. Электролиты не нормируются (на сколько мне известно) по пиковому току, а только по среднему. Хотя знаю, что есть особые серии кондеров с названием "бычьи рога" или что-то типа того (у них выводы не проволочные, а штампованные, обычно загнуты как рожки) - вот те кондеры в импульсе должны выдерживать дофига амперов. Те мне менее при расчете термистора еще считают RCпостоянную, она должна укладываться в длительность импульса которую может пережить диодный мост и входной электролит, если такой параметр важен (обычно запас большой, я даже не считаю).По поводу индуктивности - величина индуктивности от мощности особо не зависит, от величины индуктивности дросселя или первички трансформатора зависит частота переключения транзистора. Чем выше индуктивность, тем ниже частота переключения. Мощность гораздо больше зависит от сечения провода. Чем толще провод, тем большую мощность он может перекачать в нагрузку или во вторичную обмотку. Ограничен диаметр провода скин-эффектом, до частот 100 кГц актуален диаметр провода до 0,5 мм. Все, что толще уже заметно сказывается на потерях. Собственно для мощностей до 60 Вт 0,45 провод вполне годен.Резкие падения напруги не компенсируются даже большой емкостью, если они длятся достаточно долго (100-1000мс). Впрочем это считается. Хотя из практики заметил, что Вр3126 при падении напруги примерно до 150В роняет ток процентов на 10, которые на глаз совершенно не заметны. Лампочка ильича при этом прилично моргает.При киловольтных выбросах, если они доходят до потребителя, спасают варисторы. Обычной практикой является установка 10к471 для городского электроснабжения. Для гаража или дачи я бы поставил что-то типа 14к431 или даже 20к390. Первый начинает кипишить при превышении в импульсе 300В, второй вроде 275В. 14/20К - это диаметр и способность гасить выбросы на входе. Чем больше диаметр варистора, тем больше энергии выброса он способен поглотить без разрушения. Все есть в датащитах.Теперь про трансформатор для 25Вт драйвера с ГР (или, думаю проканает до 50Вт драйвера без ГР). Добываетсяэтот мелкий засранец тут:

    Мастер цветовой дифференциации штанов.

    ledway.ru

    Светлый угол - светодиоды • драйвер на OCP8153

    Обсуждаем построение светодиодных драйверов, особенности питания разных типов светодиодов.

    драйвер на OCP8153

    Сообщение Alex strong » 05 янв 2014, 22:28

    Кто знает что за микруха?попались такие вот драйвера по количеству-немало.что за драйвер ,что за микруха?мож кто знает аналог или что за зверь такой?даташитов на английском чет я не нашел...видать какой-то китайский аналог типовой микры для драйвера...по крайней мере на плате отдельных ключей не видно...значит микра содержит основное необходимое...так же на плаатке кондер по входу на 105 градусов.Что немного странно учитывая,дешевизну драйвера...еще в обвязке несколько смд резюков малого номинала,кажись контроль тока...еще всю платку не прозвонил...неохота распаивать...но охота прикинуть типовую схемку...что да как...и что за микра...

    Alex strong СветодиодСветодиод   Сообщений: 269Зарегистрирован: 28 янв 2013, 20:34Откуда: Самарская обл. Тольятти Благодарил (а): 1 раз. Поблагодарили: 20 раз. den737 Искра знанияИскра знания   Сообщений: 955Зарегистрирован: 03 июн 2011, 20:45Откуда: г. Кузнецк, Пензенская обл. Благодарил (а): 49 раз. Поблагодарили: 45 раз.

    Re: драйвер на OCP8153

    Сообщение iurii » 25 дек 2015, 23:30

    http://ru.aliexpress.com/item/5pcs-36-5 ... 33034.html Пока нагрузил 42W к светикам - 192V 220mA- 64 последовательных светика / С лета трудится в люстре . поклеил радиатор на микрухе iurii Искра знанияИскра знания   Сообщений: 735Зарегистрирован: 01 мар 2015, 22:11 Благодарил (а): 0 раз. Поблагодарили: 33 раз.

    Re: драйвер на OCP8153

    Сообщение den737 » 26 дек 2015, 12:32

    странно, там же написано: Выходное напряжение: DC105 ~ 150 В Выходной ток: 300mA

    вы его не переделывали?

    там и микросхема другая BP2836D

    .... нашел ваше сообщение http://ledway.ru/topic9869-30.html#p182655

    Skype den737

    den737 Искра знанияИскра знания   Сообщений: 955Зарегистрирован: 03 июн 2011, 20:45Откуда: г. Кузнецк, Пензенская обл. Благодарил (а): 49 раз. Поблагодарили: 45 раз.

    Re: драйвер на OCP8153

    Сообщение iurii » 27 дек 2015, 11:01

    den737 писал(а):странно, там же написано:Выходное напряжение: DC105 ~ 150 В Выходной ток: 300mA

    Да , изменено выходное напряжение добавлением в паралель к резистору 273 ещё 120Ком. Ток уменьшил тоже заменив токозадающие . В своих поделках на одноваттниках кормлю их только током 200-225мА - так решил и всё тут :) С некоторых пот стал заменять резистор выходного напряжения на подстроечный - работает и удобно - главное не ошибиться и не запустить первый раз с ним в нулевом сопротивлении Вложения iurii Искра знанияИскра знания   Сообщений: 735Зарегистрирован: 01 мар 2015, 22:11 Благодарил (а): 0 раз. Поблагодарили: 33 раз. iurii Искра знанияИскра знания   Сообщений: 735Зарегистрирован: 01 мар 2015, 22:11 Благодарил (а): 0 раз. Поблагодарили: 33 раз.

    Re: драйвер на BP2836D

    Сообщение iurii » 28 дек 2015, 01:58

    Сами и паяйте !!! Они продаются и поштучно :lol: iurii Искра знанияИскра знания   Сообщений: 735Зарегистрирован: 01 мар 2015, 22:11 Благодарил (а): 0 раз. Поблагодарили: 33 раз. iurii Искра знанияИскра знания   Сообщений: 735Зарегистрирован: 01 мар 2015, 22:11 Благодарил (а): 0 раз. Поблагодарили: 33 раз.

    Re: драйвер на OCP8153

    Сообщение iurii » 28 дек 2015, 14:14

    http://album.foto.ru/photo/3963861/ Во ещё на микрухе BP2833 / Такие продают и в корпусах и в круглых корпусах . Такой драйвер тоже есть в моей колекции . Подкрутил его и нацепил на него 50 одноватников на 200Ма . 30 ватт микруха держит свободно ,поклеил радиатор на неё. http://ru.aliexpress.com/store/product/ ... 96390.html iurii Искра знанияИскра знания   Сообщений: 735Зарегистрирован: 01 мар 2015, 22:11 Благодарил (а): 0 раз. Поблагодарили: 33 раз.

    Вернуться в Питание и подключение светодиодов

    Кто сейчас на форуме

    Зарегистрированные пользователи: aledpro, Alexa [Bot], Bing [Bot], ekssist, Gdemon, Google [Bot], Google Feedfetcher, karabas394, kulibin, LE, LESSAN, mailru, Majestic-12 [Bot], Nameless, newlighter, olegbr, Solar54, VA, vlad54, Vladler, Zadnitca, молодой дед, Яндексбот



    ledway.ru

    Драйвер питания светодиодов 7 х 1 Вт (220 В). Дёшево и качественно?! + Сюрприз от монтажников :)

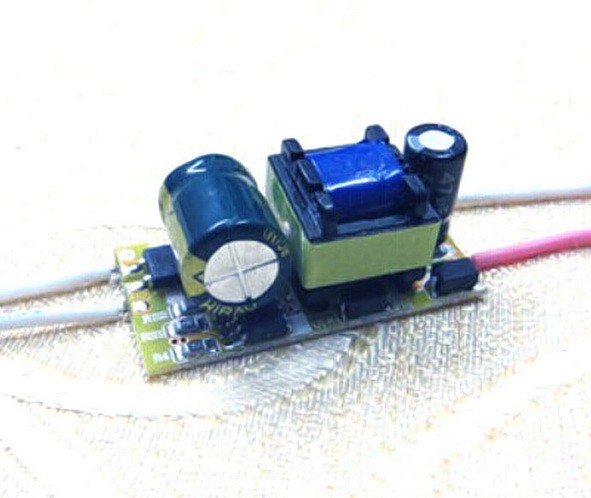

    Привет всем! Поделюсь очередной версией драйвера для питания 1 Вт-ных светодиодов от 220 В. Это первый заказанный мной драйвер в Китае, поэтому выбирал на пробу самый дешевый и относительно мощный. А какой он вышел по конструктиву и характеристикам — судить вам. Описание продавца: ( 4-7 ) х 1 Вт 7 x 1 Вт из светодиодов драйвер 4 Вт 5 Вт 6 Вт 7 Вт лампы драйвер питания освещения трансформатор AC85-265V для из светодиодов газа прожектор. На страничке товара (идентификатор 32284860572) много фотографий разных драйверов, мне же достался такой: Производитель — Dark Energy, версия чего-то — 1.6.

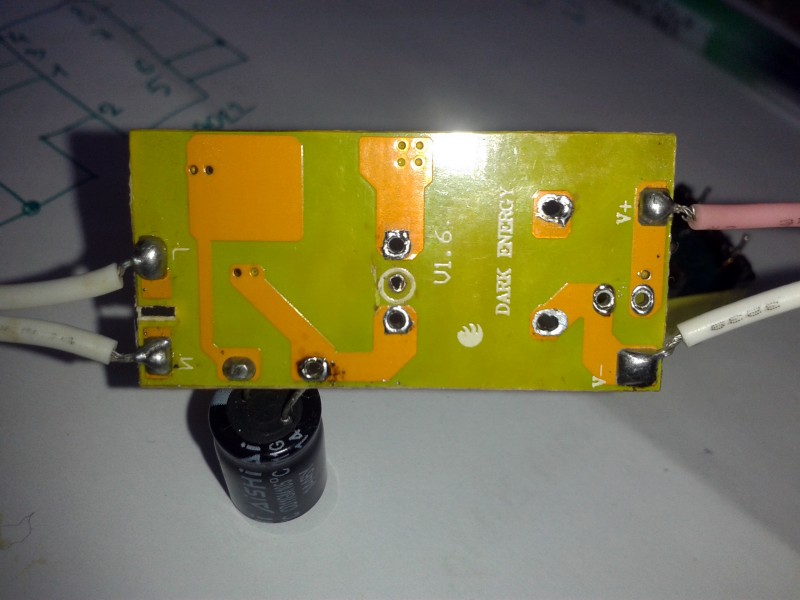

    Нижняя сторона: Верхняя сторона: Схема: На выход подключил сборку из семи 1-ваттных светодиодов:

    Судя по обзорам на mySKU.ru драйверов, на плате установлены входной конденсатор, соответствующий заявленой мощности 7 Вт — 6,8 мкФ х 400 В и конденсатор подавления помех. По крайней мере, приёмник ФМ на работу драйвера никак не реагирует.

    Что интересно, драйвер заработал сразу и без всяких неожиданностей (смотри картинку ниже)! Измеренные параметры вышли такие: напряжение на 7-ми светодиодах — 23,45 В, ток через них — 245 мА. Планка со светодиодами нагрелась через 5 минут выше 70 градусов, поэтому на большее время не включалась.

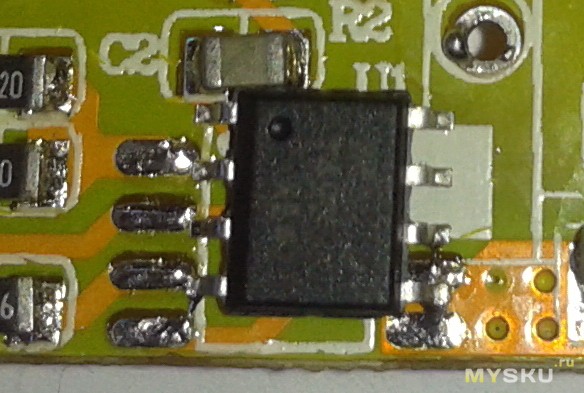

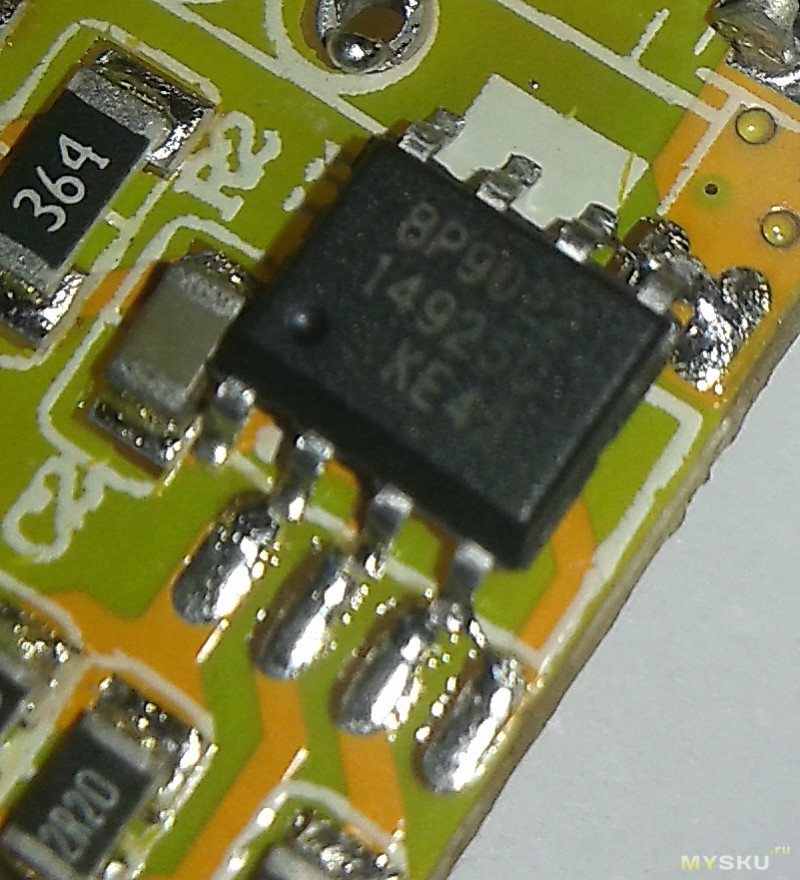

    А сюрпризом оказалась микросхема, которая при внимательном рассмотрении оказалась припаянная мимо контактных площадок: Мало того, что припаяна криво, так еще и отвалилась, стоило её чуть ковырнуть :) Несмотря на это — схема работала!

    После нормальной запайки все параметры остались такими же, как и при первом измерении. На всякий случай, замерил еще при 5-ти светодиодах: 16,5 В х 250 мА.

    П.С. Осталось несколько вопросов к специалистам: 1. Стоит ли менять быстрый диод D2 (ES1D) на диод Шоттки? 2. Стоит ли ставить параллельно выходному конденсатору керамический? 3. Входной конденсатор 6,8 мкФ х 400 В имеет ESR 3,5 Ома. Это нормально, или стоит поискать что-то понадёжней?

    Всем пока и спасибо за внимание!
