Как работают импульсные блоки питания: 7 правил

Домашний мастер часто сталкивается с поломками сложной бытовой техники из-за отказов ее электрической схемы. Не всегда удается сразу выполнить такой ремонт. Часто требуются знания про импульсные блоки питания, принципы работы их составных частей.

Такие работники популярны, всегда востребованы, заслуживают уважения. Однако не все так сложно в этом вопросе, как кажется на первый взгляд.

Я выделил 7 правил, по которым работает любой ИБП, постарался объяснить их простыми словами для новичков. А что получилось — оценивайте сами.

Содержание статьи

Блоки питания — это электротехнические устройства, которые изменяют характеристики промышленной электроэнергии до уровня параметров, необходимых для работы конечных механизмов.

Они подразделяются на трансформаторные и импульсные изделия.

Силовой трансформатор понижает входное напряжение и одновременно обеспечивает гальваническую развязку между электрической энергией первичной и вторичной цепи.

Трансформаторные модули тратят значительную часть мощности на электромагнитные преобразования и нагрев, имеют повышенные габариты, вес.

Импульсные блоки питания: как работает структурная схема и взаимодействуют ее части — краткое пояснение

Правило №1 всех ИБП: чем выше рабочая частота, тем лучше. Преобразование электроэнергии выполняется не на промышленных 50 герц, а на более высоких сигналах в пределах 1÷100кГц.

За счет этого снижаются потери и общий вес всех элементов, но усложняется технология. Принципы работы импульсного блока питания помогает понять его структурная схема.

Показываю ее составные части прямоугольниками, связи стрелками, а форму выходного сигнала из каждого блока — мнемонической фигурой преобразованного напряжения (темно синий цвет сверху).

Сетевой фильтр пропускает через себя промышленную синусоиду. Одновременно он отделяет из нее все посторонние помехи.

Очищенная от помех синусоида поступает на выпрямитель со сглаживающим фильтром. Он превращает полученную гармонику в сигнал напряжения строго постоянной формы действующей величины.

Следующим этапом начинается работа инвертора. Он из постоянного стабилизированного сигнала формирует высокочастотные колебания уже не синусоидальной, а практически строго прямоугольной формы.

Преобразованная в подобный вид электрическая энергия поступает на силовой высокочастотный трансформатор, который, как и обычный аналоговый, видоизменяет ее на пониженное напряжение с увеличенным током.

После силового трансформатора наступает очередь работы выходного выпрямителя.

Заключительным звеном работает сглаживающий выходной фильтр. После него на блок управления бытового прибора поступает стабилизированное напряжение постоянной величины.

Качество работы импульсного блока поддерживается за счет создания в рабочем состоянии обратной связи, реализованной в блоке управления инвертора. Она компенсирует все посадки и броски напряжения, вызываемые колебаниями входной величины или коммутациями нагрузок.

Пример монтажа деталей показан на фотографии платы импульсного блока питания ниже.

Сетевой выпрямитель имеет в своем составе предохранитель на основе плавкой вставки, диодный мост, электромеханический фильтр, набор дросселей, конденсаторы развязки со статикой.

Накопительная емкость сглаживает пульсации.

Генератор инвертора на основе силового ключевого транзистора
в комплекте с импульсным трансформатором выдает напряжение на выходной
выпрямитель с диодами, конденсаторами и дросселями.

Оптопара в узле обратной связи обеспечивает оптическую развязку электрических сигналов.

Разберем все эти части подробнее.

Схемы сетевых фильтров импульсных и высокочастотных помех: 4 типа конструкций

Правило №2: у качественных ИБП в конструкции блока должен работать надежный фильтр в/ч сигналов.

Важно понимать, что импульсы высокой частоты играют двоякую роль:

в/ч помехи могут приходить из бытовой сети в блок питания;
импульсы высокочастотного тока генерируются встроенным преобразователем и выходят из него в домашнюю проводку.

Причины появления помех в бытовой сети:

апериодические составляющие переходных процессов, возникающие от коммутации мощных нагрузок;
работы близкорасположенных приборов с сильными электромагнитными полями, например, сварочных аппаратов, мощных тяговых электродвигателей, силовых трансформаторов;
последствия погашенных импульсов атмосферных разрядов и других факторов, включая наложение высокочастотных гармоник.

Помехи ухудшают работу радиоэлектронной аппаратуры, мобильных устройств и цифровых гаджетов. Их необходимо подавлять и блокировать внутри конструкции импульсного блока питания.

Основу фильтра составляет дроссель, выполненный двумя обмотками на одном сердечнике.

Дроссели могут быть выполнены разными габаритами, намотаны толстой или тонкой проволокой на больших или маленьких сердечниках.

Начинающему мастеру достаточно запомнить простое правило: лучше работает фильтр с дросселем большого магнитопровода, увеличенным числом витков и поперечным сечением проволоки. (Принцип: чем больше — тем и лучше.)

Дроссель обладает индуктивным сопротивлением, которое резко ограничивает высокочастотный сигнал, протекающий по проводу фазы или нуля. В то же время оно не оказывает особого влияния на ток бытовой сети.

Работу дросселя эффективно дополняют емкостные сопротивления.

Конденсаторы подобраны так, что закорачивают ослабленные дросселем в/ч сигналы помех, направляя их на потенциал земли.

Принцип работы фильтра в/ч помех от проникновения на блок питания входных сигналов показан на картинке ниже.

Между потенциалами земли с нулем и фазой устанавливают Y конденсаторы. Их конструктивная особенность — они при пробое не способны создать внутреннее короткое замыкание и подать 220 вольт на корпус прибора.

Между цепями фазы и нуля ставят конденсаторы, способные выдерживать 400 вольт, а лучше — 630. Они обычно имеют форму параллепипеда.

Однако следует хорошо представлять, что ИБП в преобразователе напряжения сами выправляют сигнал и помехи им практически не мешают. Поэтому такая система актуальна для обычных аналоговых блоков со стабилизацией выходного сигнала.

У импульсного блока питания важно предотвратить выход в/ч помех в бытовую сеть. Эту возможность реализует другое решение.

Как видите, принцип тот же. Просто емкостные сопротивления всегда располагаются по пути движения помехи за дросселем.

Третья схема в/ч фильтра считается универсальной. Она объединила элементы первых двух. Y конденсаторы в ней просто работают с двух сторон каждого дросселя.

У самых дорогих и надежных устройств используется сложный фильтр с дополнительно подключенными дросселями и конденсаторами.

Сразу же показываю схему расположения фильтров на всех цепочках блока питания: входе и выходе.

Обратите внимание, что на кабель, выходящий из ИБП и подключаемый к электронному прибору, может быть дополнительно установлен ферритовый фильтр, состоящий из двух разъемных полуцилиндров или выполненный цельной конструкцией.

Примером его использования является импульсный блок питания ноутбука. Это уже четвертый вариант применения фильтра.

Сетевой выпрямитель напряжения: самая популярная конструкция

Правило №3: после выхода с фильтра напряжение подается на схему выпрямителя, состоящего в базовой версии из диодного моста и электролитического конденсатора.

В ходе электрического преобразования форма синусоиды, состоящая из полуволн противоположных знаков, вначале меняется на сигнал положительного направления после диодной сборки, а затем эти пульсации сглаживаются до практически постоянной амплитудной величины 311 вольт.

Такой сетевой выпрямитель напряжения заложен в работу всех блоков питания.

Преобразователь импульсного напряжения: объяснение простыми словами с поясняющими картинками

Правило №4: выпрямленный сигнал подвергается широтно-импульсной модуляции на силовом ключе под управлением ШИМ контроллера.

Силовой ключ выполняется первичной обмоткой высокочастотного трансформатора. Для эффективной трансформации в/ч импульсов до 100 килогерц конструкцию магнитопровода делают из альсифера или ферритов.

На обмотку трансформатора от цепей управления через в/ч транзистор поступают импульсы сигналов в несколько десятков килогерц.

Прямоугольные импульсы тока подаются по времени, чередуются с паузами, обозначаются единицей (1) и нулем (0).

Продолжительность протекания импульса или его ширина в каждый момент низкочастотного синусоидального напряжения соответствует его амплитуде: чем она больше, тем шире ШИМ. И наоборот.

ШИМ контроллер отслеживает величину подключенной нагрузки на выходе импульсного блока питания. По ее значению он вырабатывает импульсы, кратковременно открывающие силовой транзистор.

Если подключенная к ИБП мощность начинает возрастать, то схема управления увеличивает длительность импульсов управления, а когда она снижается, то — уменьшает.

За счет работы этой конструкции производится стабилизация напряжения на выходе блока в строго определенном диапазоне.

Импульсный трансформатор: принцип работы одного импульса в 2 такта

Правило №5: импульсный трансформатор для блока питания передает каждый ШИМ импульс за счет двух преобразований электромагнитной энергии.

Во время преобразования электрической энергии в магнитную и обратно в электрическую с пониженным напряжением обеспечивается гальваническое разделение первичных входных цепей с вторичной выходной схемой.

Каждый ШИМ импульс тока, поступающий при кратковременном открытии силового транзистора, протекает по замкнутой цепи первичной обмотки трансформатора.

Его энергия расходуется:

вначале на намагничивание сердечника магнитопровода;
затем на его размагничивание с протеканием тока по вторичной обмотке и дополнительной подзарядкой конденсатора.

По этому принципу каждый ШИМ импульс из первичной сети подзаряжает накопительный конденсатор.

Генераторы ИБП могут работать по простой однотактной или более сложной двухтактной технологии построения.

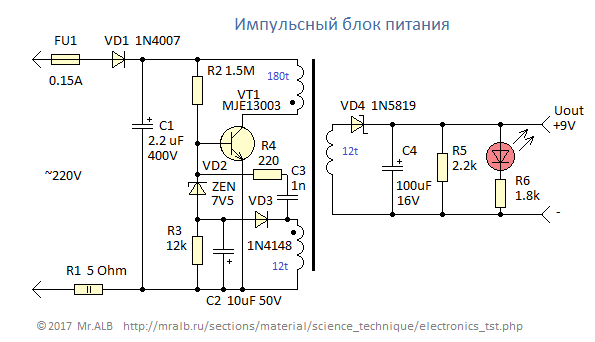

Однотактная схема импульсного блока питания: состав и принцип работы

На стороне 220 расположены: предохранитель, выпрямительный диодный мост, сглаживающий конденсатор, биполярный транзистор, цепочки колебательного контура и коллекторного тока, а также обмотки импульсного трансформатора.

Однотактная схема импульсного блока питания создается для передачи мощности 10÷50 ватт, не более. По ней изготавливают зарядные устройства мобильных телефонов, планшетов и других цифровых гаджетов.

В выходной цепочке трансформатора используется выпрямительный диод Д7. Он может быть включен в прямом направлении, как показано на картинке, или обратно, что важно учитывать.

При прямом включении импульсный трансформатор накапливает индуктивную энергию и передает ее в выходную цепь к подключенной нагрузке с задержкой по времени.

Если диод включен обратно, то трансформация энергии из первичной схемы во вторичную цепь происходит во время закрытого состояния транзистора.

Однотактная схема ИБП отмечается простотой конструкции, но большими амплитудами напряжения, приложенными к виткам первичной обмотки импульсного трансформатора.

Их защита осуществляется дополнительными цепочками из
резисторов R2÷R4 и конденсаторов С2, С3.

Двухтактная схема импульсного блока питания: 3 варианта исполнения

Более высокий КПД и пониженные потери мощности являются неоспоримыми преимуществами этих ИБП по сравнению с однотактными моделями.

Простейший вариант исполнения двухполупериодной методики показан на картинке.

Если в нее дополнительно подключить два диода и один сглаживающий конденсатор, то на этом же трансформаторе получается двухполярная схема.

Она распространена в усилителях мощности, работает по обратноходовому принципу. В ней через каждую емкость протекают меньшие токи, обеспечивающие повышенный ресурс конденсаторов при эксплуатации.

Продлить ресурс работы электролитических конденсаторов в ИБП можно заменой одного большой мощности несколькими составными. Ток будет распределяться по всем, что вызовет меньший нагрев. А отвод тепла с каждого отдельного происходит лучше.

Прямоходовая схема блока питания имеет в своей конструкции дроссель, который выполняет функцию накопления энергии. Для этого два диода направляют поступающие импульсы ШИМ на его вход в одной полярности.

Дроссель этих устройств изготавливается большими габаритами и устанавливается отдельно внутри платы ИБП. Он дополняет работу накопительного конденсатора.

Это наглядно видно по верхней форме сигнала, показанного осциллограммой выпрямления одного и того же блока без дросселя и с ним.

Прямоходовая схема используется в мощных блоках питания, например, внутри компьютера.

В ней выпрямлением тока занимаются диоды Шоттки. Их применяют за счет:

уменьшенного падения напряжения на прямом включении;
и повышенного быстродействия во время обработки высокочастотных импульсов.

3 схемы силовых каскадов двухтактных ИБП

По порядку сложности их исполнения генераторы выполняют по:

полумостовому;
мостовому;
или пушпульному принципу построения выходного каскада.

Полумостовая схема импульсного блока питания: обзор

Конденсаторы С1, С2 собраны последовательно емкостным делителем. На него и переходы коллектор-эмиттер транзисторов Т1, Т2 подается напряжение постоянного питания.

К средней точке емкостного делителя и транзисторов подключена первичная обмотка трансформатора Тр2. С ее вторичной обмотки снимается выходное напряжение генератора, которое пропорционально входному сигналу ТР1, трансформируемому на базы Т1 и Т2.

Полумостовая схема ИБП работает для нагрузок от нескольких ватт до киловатт. Ее недостатком является возможность повреждения элементов при перегрузках, что требует использования сложных защит.

Мостовая схема импульсного блока питания: краткое пояснение

Вместо емкостного делителя предыдущей технологии здесь работают транзисторы T3 и T4. Они попарно открываются совместно с Т1 и Т2: (пара Т1-Т4), (пара Т2-Т3).

Напряжение переходов эмиттер-коллектор у закрытых транзисторов не выше величины питающего напряжения, а на обмотке w1 ТР3 оно возрастает до значения U пит. За счет этого увеличивается величина КПД.

Мостовая схема сложна в наладке из-за трудностей с настройкой цепей управления транзисторов Т1÷Т4.

Пушпульная схема: важные особенности

Первичная обмотка выходного ТР2 имеет средний вывод, на который подается плюсовой потенциал источника питания, а его минус — на среднюю точку вторичной обмотки Т1.

Во время прохождения одного полупериода колебания работает один из транзисторов Т1 или Т2 и соответствующая ему часть полуобмотки трансформатора.

Здесь создается самый высокий КПД, малые пульсации и низкие помехи. Амплитудное значение импульсного напряжения на любой половине обмотки w1 ТР2 достигает величины U пит.

К напряжению перехода коллектор-эмиттер каждого транзистора добавляется ЭДС самоиндукции, и оно возрастает до 2U пит. Поэтому Т1 и Т2 надо подбирать на 600÷700 вольт.

Пушпульная схема ключевого каскада пользуется большей популярностью. Она применяется в наиболее мощных преобразователях.

Выходной выпрямитель: самое популярное устройство

Правило №6: сигнал, поступающий с выхода ИБП, выпрямляется и сглаживается.

Простейшая схема выпрямителя, состоящая из диода и накапливающего конденсатора, показана картинкой ниже.

Она может дорабатываться подключением дополнительных конденсаторов, дросселей, элементов фильтров.

Схема стабилизации напряжения: как работает

Правило №7: оптимальные условия для работы нагрузки при изменяющихся условиях эксплуатации обеспечивает принцип стабилизации вторичного напряжения.

Самая примитивная схема стабилизации выходного напряжения создается на дополнительной обмотке импульсного трансформатора.

С нее снимается напряжение и подается для корректировки величины сигнала первичной обмотки.

Лучшая стабилизация создается за счет контроля выходного сигнала с вторичной обмотки и отделения его гальванической связи через оптопару.

В ней используется светодиод, через который проходит ток, пропорциональный значению выходного напряжения. Его свечение воспринимается фототранзистором, который посылает соответствующий электрический сигнал на схему управления генератора ключевого каскада.

Повысить качество стабилизации выходного напряжения позволяет последовательное дополнение к оптопаре стабилитрона, как показано на примере микросхемы TL431 на картинке ниже.

Для закрепления материала в памяти рекомендую посмотреть видеоролик владельца Паяльник TV, который хорошо объясняет информацию про импульсные блоки питания: принципы работы на примере конкретной модели.

Надеюсь, что моя статья поможет вам выполнить ремонт ИБП своими руками за 7 шагов, которые я изложил в другой статье.

Задавайте возникшие вопросы в разделе комментариев, высказывайте свое мнение. Его будет полезно знать другим людям.

Импульсные блоки питания

Блоки питания (БП) предназначены для реализации вторичной мощности в электрических цепях, а также для преобразования напряжения до необходимых значений. Элементы могут быть встроены в оборудование или подключаться самостоятельным звеном.

Виды блоков питания

Существует два принципа преобразования электроэнергии в устройствах: на основе аналогового трансформатора и на импульсных блоках питания (ИБП).

Трансформаторные БП. Особенность блоков питания такого типа заключается в использовании силового трансформатора для изменения напряжения в сети. Устройства понижают амплитуду синусоидальной гармоники и направляют ее в выпрямитель, состоящий из силовых диодов. Сглаживание происходит за счет параллельно подключенной емкости. Окончательная стабилизация питающего напряжения осуществляется в полупроводниковой схеме с резисторами.

Трансформаторные преобразователи до недавнего времени были единственными в своем роде, но имели недостатки:

большой вес и крупные габариты;

высокую стоимость, зачастую многократно превосходящую цену остальных компонентов сети.

Импульсные БП. В конструкции устройства нет понижающего трансформатора. Почти во всей современной аппаратуре установлены именно импульсные блоки питания как наиболее компактные и эффективные.

Преимущества и недостатки импульсных блоков питания

Основные преимущества ИБП:

Малый вес и компактные размеры. Уменьшение габаритов устройств обусловлено переходом от использования тяжелых силовых трансформаторов. В ИБП нет линейных управляющих систем, которые требуют установки больших охлаждающих радиаторов. Повышение частоты обрабатываемых сигналов также позволило уменьшить размеры конденсаторов.

Высокий КПД. Низкочастотные трансформаторы характеризуются значительными потерями энергии в виде тепла, которое образуется в результате электромагнитных преобразований. В ИБП максимальные потери происходят в каскаде силовых ключей во время переходных процессов, а все остальное время транзисторы устойчивы. Потери энергии сведены к минимуму. КПД устройств достигает 98 %.

Широкий диапазон входных напряжений. Область применения устройств значительно расширена. Импульсные технологии позволяют использовать блоки питания в сетях с различными стандартами электроэнергии.

Встроенные системы защиты. Большинство моделей имеют автоматическую защиту от токов короткого кроткого замыкания, системы аварийного отключения нагрузок и т. д. Защитные устройства надежно встраиваются в конструкцию блоков благодаря применению миниатюрных цифровых полупроводниковых модулей.

Доступная стоимость. Элементная база ИБП постоянно унифицируется. Снижается стоимость на основные компоненты устройств, которые выпускаются серийно на автоматических станках. Дополнительное сокращение затрат достигается за счет использования менее мощных полупроводников.

Недостатками ИБП являются:

Ограничения по мощности. Существуют противопоказания, как при высоких, так и при низких нагрузках. Если в выходной цепи ток упадет ниже критического значения, то блок начинает генерировать напряжение с искаженными характеристиками, либо полностью отказывает схема запуска.

Наличие высокочастотных помех. Блоки вырабатывают их в любом исполнении. Высокочастотные помехи транслируются в окружающую среду, поэтому необходимо дополнительно решать вопрос об их подавлении. В некоторых видах чувствительной цифровой аппаратуры использование ИБП по этой причине невозможно.

Принцип работы импульсного источника питания

Устройство работает по принципу инвертора. Сначала переменное напряжение в блоке преобразуется в постоянное, а затем снова в переменное, но уже с необходимой частотой.

Схематически устройство можно представить как совокупность трех цепей:

ШИМ-контроллера, который регулирует преобразование широтно-импульсной модуляции;

каскада силовых ключей, подключенных по мостовой, полумостовой схеме или по схеме со средней точкой;

импульсного трансформатора.

Взаимодействие элементов импульсного БП происходит по следующей схеме:

напряжение 220В поступает на выпрямитель. Амплитуда сглаживается за счет работы конденсаторов емкостного фильтра;

проходящие синусоиды выпрямляются диодным мостом;

транзисторная схема преобразует ток в импульсы прямоугольной формы и высокой частоты.

Преобразование синусоид в импульсы может выполняться с гальваническим отделением питающей сети от выходных сетей или без нее.

Виды импульсных блоков питания

С гальванической развязкой. Высокочастотные сигналы поступают на трансформатор, ответственный за гальваническую развязку цепей. Устройства такого типа имеют более компактный магнитопровод и характеризуются повышенной эффективностью использования. Чаще всего сердечник трансформатора изготавливают из ферромагнетиков, а не из электротехнических сталей, что также позволяет уменьшить размеры элементов.

Без гальванической развязки. В схеме импульсного БП отсутствует высокочастотный разделительный трансформатор. Питающий сигнал поступает на фильтр нижних частот.

Принципиальная схема импульсного блока питания

Основные элементы импульсных блоков питания:

сетевой выпрямитель;

накопительная фильтрующая емкость;

силовой транзистор;

генератор;

транзисторная схема обратной связи;

оптопара;

импульсный источник питания;

выходной диодный выпрямитель;

цепи управления выходного напряжения;

фильтрующие конденсаторы;

дроссели, предназначенные для диагностики и коррекции напряжения;

выходные разъемы.

Если в устройстве используется преобразователь постоянного напряжения, то первые два компонента становятся не нужными. Сигнал проходит непосредственно на ШИМ (широтно-импульсный модулятор). Этот элемент является самым сложным в конструкции ИБП. Его основные функции:

генерация импульсов высокой частоты;

контроль и коррекция частотной последовательности с учетом данных обратной связи;

защита от перегрузок.

С ШИМ-модуля сигнал поступает на ключевые транзисторы. Их силовые выводы нагружены на первичную обмотку высокочастотного трансформатора. В конструкции ИБП вместо обычных биполярных транзисторов используют элементы MOSFET или IGBT, которые характеризуются минимальным падением напряжения и быстродействием.

Со вторичной обмотки импульсного трансформатора (таких элементов может быть несколько в цепи) напряжение подается на выходные диоды с повышенной рабочей частотой. Чаще всего в конструкциях используют диоды Шоттки.

Функция выходного фильтра – уменьшение пульсаций выпрямленного напряжения.

Сферы применения импульсных блоков питания

Малогабаритные ИБП на интегральных микросхемах применяются в конструкции зарядных устройств для электронных гаджетов: планшетов, телефонов, электронных книг. Элементы такого типа востребованы также в производстве телевизоров, усилителей, медицинских приборов, низковольтных осветительных установок.

Выбирайте и заказывайте блоки питания в каталоге компании «ПРОМАИР». Мы предлагаем широкий модельный ряд, выгодные цены, предоставляем грамотные консультации по характеристикам устройств. Для связи со специалистами позвоните по телефонам +375 (17) 513-99-92 или +375 (17) 513-99-93.

Полное руководство по домашним зарядным устройствам BP Pulse (ранее BP Chargemaster)

Ответы на ваши вопросы

Главная
Ответы на ваши вопросы

и подключаемые гибридные автомобили

от Vicky Parrott

28 июня 2022 г.

Компания BP Pulse, известная до ребрендинга в декабре 2020 г. настенные зарядные устройства для зарядки аккумуляторов электромобилей. Это предпочтительный партнер ряда крупных производителей автомобилей для установки настенных боксов при покупке электрического или подключаемого гибридного автомобиля.

BP Pulse поможет вам, если вы едете вдали от дома, поскольку он также управляет сетью общедоступных быстрых, быстрых и сверхбыстрых зарядных устройств BP Pulse (известной как сеть Polar Plus до ребрендинга), а также предлагает рабочее место пункты зарядки для компаний.

Домашние зарядные устройства BP Pulse

Пока в середине 2022 года не была представлена новая модель (на фото вверху этой статьи), все домашние зарядные устройства BP Pulse выглядели примерно одинаково: довольно скучная, но безобидная бежевая овальная коробка размером около 35 см в самом широком месте и 12 см в глубину.

Вы можете выбрать коробку с 4,7-метровым кабелем, постоянно подключенным к устройству, или с простой розеткой, позволяющей подключать зарядный кабель типа 2, поставляемый (иногда опционально) с каждым подключаемым автомобилем.

Выберите настенную коробку премиум-класса (на фото ниже), и вы также получите замок на коробке, который позволяет предотвратить использование зарядного устройства кем-либо без ключа, а также трехлетний доступ к онлайн-сервису, который точно показывает, сколько электричество, которое использовало зарядное устройство.

Это позволяет легко рассчитать затраты на зарядку, если вы знаете, какой у вас домашний тариф на электроэнергию за кВтч (средний в настоящее время около 20 пенсов, но если вы не уверены, уточните у поставщика коммунальных услуг).

Стандартная скорость зарядки составляет 7,4 кВт, что обеспечивает запас хода примерно 30 миль в час. Также предлагаются более быстрые зарядные устройства на 11 или 22 кВт, но для них требуется трехфазная электрика, что является дорогостоящим обновлением для большинства домов в Великобритании; они чаще используются для коммерческих приложений.

Прежде чем установить зарядное устройство, вам необходимо предоставить фотографии блока предохранителей и сетевого электросчетчика, а также уединенного места вне дороги, где вы хотите установить зарядное устройство.

BP Pulse и Hertz объединяются для создания инфраструктуры зарядки в США

bp pulseИнфраструктура зарядкиБыстрая зарядка постоянного токаАренда электромобилейHertzUSA

Hertz договорился с BP Pulse о создании сети быстрой зарядки по всей территории США в пунктах проката автомобилей. Установка началась на первых 25 станциях проката, в то время как более 500 точек в США.

Сеть быстрой зарядки следует за покупкой компанией по аренде автомобилей до 340 000 электромобилей у Tesla, Polestar и General Motors. В будущем эти электромобили будут доступны в точках с частотой 500 Гц в 38 штатах США.

Подписанный меморандум о взаимопонимании предусматривает, что BP Pulse будет строить, эксплуатировать и управлять станциями быстрой зарядки для Hertz по всей стране с помощью своего программного обеспечения Omega. Для своего основного клиента Hertz Omega усовершенствует свое программное обеспечение, чтобы «быстро и эффективно заряжать растущий парк электромобилей Hertz между арендой». Omega уже поддерживает работу автопарка, включая все данные в режиме реального времени, а также приоритетную зарядку при низкой цене на электроэнергию.

Точки зарядки будут доступны не только для прокатных автомобилей Hertz, но и для широкой публики, а также для водителей такси и райдшеринга. Подробности о зарядных станциях, которые будут построены в офисах Hertz в США, не разглашаются, равно как и их точное количество и зарядная мощность.

BP Pulse была образована в конце 2020 года, когда Polar и BP Chargemaster официально провели ребрендинг своего зарядного бизнеса под названием «BP Pulse», после чего к бренду присоединилась Amply Power, когда он был приобретен BP в конце 2021 года. BP Pulse В этом году уже приступили к установке зарядной инфраструктуры на станциях проката 25 Hertz в нескольких штатах США.

«Мы рады сотрудничать с bppulse для создания национальной зарядной инфраструктуры для парка электромобилей Hertz, тем самым увеличивая количество вариантов зарядки, доступных для наших клиентов, и предоставляя им первоклассный электрический опыт и варианты поездок с низким уровнем выбросов», — сказал Hertz. Генеральный директор Стивен Шерр. Генеральный директор BP Бернард Луни добавил: «Работая вместе над созданием зарядных устройств и дизайнерских решений, мы считаем, что сможем вывести опыт вождения электромобилей на новый уровень для клиентов из США. И это только начало для bppulse в США», — пообещал он.

hertz.com

— РЕКЛАМА —

Предыдущая статья

Следующая статья

Нам необходимо ваше согласие, прежде чем вы сможете продолжить работу на нашем веб-сайте. Если вам еще не исполнилось 16 лет, и вы хотите дать согласие на дополнительные услуги, вы должны спросить разрешения у своих законных опекунов.
